Productintroductie

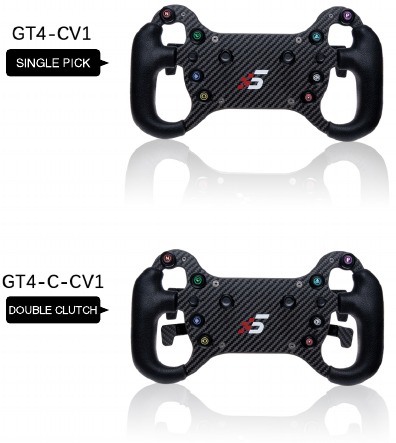

Overzicht

300 mm grip tot grip wiellengte
De hoofdbehuizing is gemaakt van zeer sterk aluminium CNC-bewerking en het prachtige ontwerp van een raceauto brengt een sterk verlangen naar verovering;
De grip is omwikkeld met milieuvriendelijke siliconen, met een gloednieuw, comfortabel, huidvriendelijk gevoel;
Door het algemene zandstraaloxidatieproces heeft het stuur een opvallende elegante zwarte en fijne matte textuur;
SIMAGIC onafhankelijk ontworpen magnetische optische inductie schakelpeddels;
Het met laser gegraveerde SIMAGIC-trackelement LOGO decoratieve paneel geeft de schijfbehuizing een sterker gevoel van race-element;
Standaard koolstofvezelplaat geeft gebruikers ruimte voor een aangepast autologo.

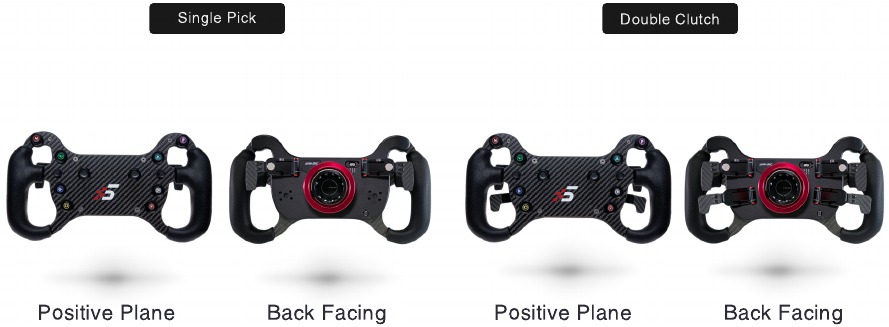

Instelling semi-koppeling

Direct aangedreven simulator GT4-stuurwiel, onafhankelijk ontworpen magnetische optische schakelpeddel, lt heeft een zeer hoogwaardig real-car-simulatiegevoel.

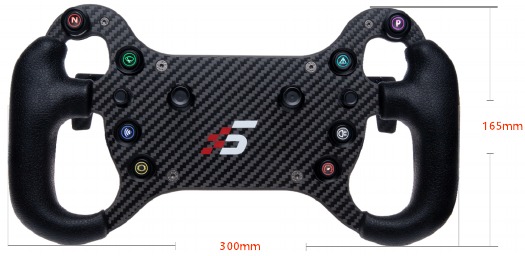

Specificaties

Breedte 300 mm
Hoogte 165 mm
Gewicht 2,2 kg

Technische introductie

	Nieuw geïntegreerd ontwerp, het paneel integreert een verscheidenheid aan knoppen en hendelbedieningsgebied, die snel kunnen worden geïntegreerd en ingesteld. 8 geïntegreerde knoppen met RGB-verlichting; 2 vierwegschakelaars met encoder; 2 knoppen met encoder.
	50 mm True Quick Release-stuurwiel zonder dat er gereedschap nodig is. Snel maar veilig met behulp van een QR-systeem van automobielkwaliteit.
	Zowel de peddel als de koppeling maken gebruik van contactloze sensoren zonder contactschade.
	Directe realtime mapping. De optische detectiemodule kan snel en nauwkeurig de parameters van het schakelen met de peddel van elk moment in kaart brengen op de parameterpagina van de besturingssoftware tijdens het rijden
	Uitgerust met zelf ontwikkelde besturingssoftware, Race Manager heeft uitgebreide maar eenvoudige en gebruiksvriendelijke functies die gegevens aanpassen aan verschillende persoonlijke behoeften.
	Comfortabele lederen pakketgreep, handpalmdikte, ervaar een aangenamere rijervaring.
	Het programma kan online worden bijgewerkt en er kunnen voortdurend meer functies van de hub worden ontwikkeld.

Basisinstellingen

Eenheidskalibratie

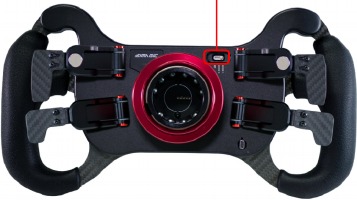

Draai de modeschakelaar naar de Settings mode (Instelmodus)

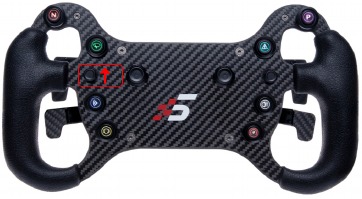

Duw de linker multi-directionele schakelaar omhoog (zonder deze los te laten).
Terwijl u de schakelaar omhoog houdt, trekt u TWEE KEER aan elk van de vier peddels ABCD in willekeurige volgorde, één voor één.
Nadat u de bovenstaande handelingen hebt voltooid, draait u de modeschakelaar naar de C position mode (C-positiemodus) om de kalibratie op te slaan.
Kalibratie is voltooid.

Opmerking:

Deze stap kan vereist zijn voor het eerste gebruik van de Hub of als het hubkanaal is gewijzigd in Race Manager.
Het stuur moet tijdens de kalibratie zijn aangesloten op een ingeschakelde wielbasis.
Als de peddelknoppen op de kalibratiepagina van het besturingsprogramma springen of ongeldig worden na kalibratie, voert u de kalibratie opnieuw uit

Instelling semi-koppeling

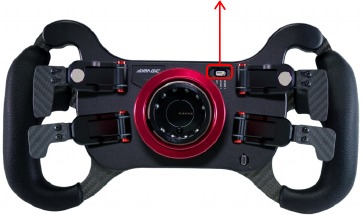

Draai de modeschakelaar naar de Settings mode (Instelmodus)
Trek de gewenste koppelingspeddel in en houd deze vast (tijdens het hele instelproces)

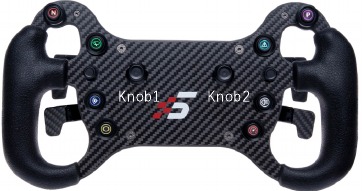

Terwijl u aan Knob 2 draait en vervolgens naar links of rechts draait om dienovereenkomstig aan te passen. Met het stuur gemonteerd op de basis, kan de grootte van de aanpassing worden bekeken op de tweede pagina van de race manager
Laat na het aanpassen de koppeling los en schakel terug naar de C-positiemodus om de instellingen op te slaan

Opmerking:

Deze instelling is alleen geldig voor de stuurwielversie met dubbele koppeling (vier peddels);

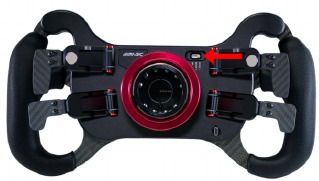

Lichtregeling

Draai de modeschakelaar op de achterkant van het stuurwiel naar de Setting mode. (Instelmodus)
Druk op een van de 8 knoppen afzonderlijk om de gewenste kleur te wijzigen. Er zijn 8 verschillende kleuren die met elke druk op de knop kunnen worden doorlopen.
Nadat u de bovenstaande handelingen hebt voltooid, draait u de achterste schakelaar naar de C mode (C-modus) om de wijzigingen op te slaan.

Swipe om gedetailleerde aanpassingen te bekijken en de video te upgraden

Stuurwielafstelling, adres upgrade video:
https://www.bilibili.com/video/BV1Zh411Y7oh/

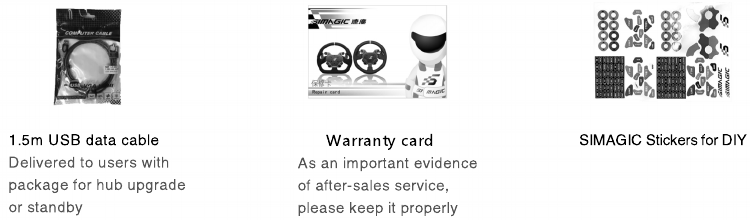

Pakketoverzicht

Snelontgrendeling

Trek de rode behuizing van de snelontgrendeling terug naar het stuurwiel (trek de behuizing terug bij het verwijderen van de snelontgrendeling)
Nadat u de gaten van de basis hebt uitgelijnd, plaatst u het stuurwiel in de basis
Als de snelontgrendeling niet kan worden vergrendeld, kan dit komen doordat de gaten niet zijn uitgelijnd. Draai het stuurwiel of verwijder het en plaats het opnieuw.

Opmerking: De aangepaste snelontgrendeling van SIMAGlC heeft een zeer nauwkeurig ontwerp met zes kralen aan de bovenkant en vier kralen aan de onderkant. De stalen kogelgaten moeten zijn uitgelijnd met de basis om toegang te krijgen tot de basis.

Upgrade-handleiding

Voor de stuurwielupgrade dient u de status van het computernetwerk te beschermen.

Controleer de versiestatus. SIMAGIC-producten zijn altijd up-to-date wanneer u ze ontvangt. Als het een nieuwe versie is, let dan op het officiële kanaal.

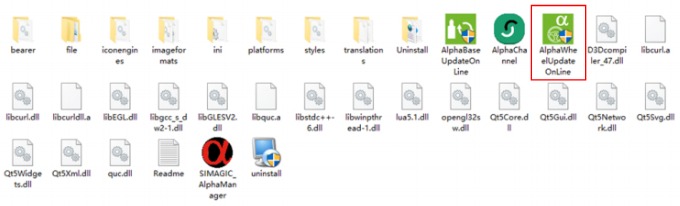

Ga naar de Race Manager-map, open het basis-upgrade-programma en bereid u voor op de upgrade

Opmerking:
Voer geen enkele bewerking uit tijdens de upgrade. Nadat de upgrade is voltooid, start u de basis opnieuw op om de versie-upgrade te voltooien en kan deze normaal worden gebruikt.

Update (stap 1):

USB-kabel om verbinding te maken
Wiel op de elektriciteit
Wacht tot de zelftest is voltooid
Open de WheelUpdateOnLine-software

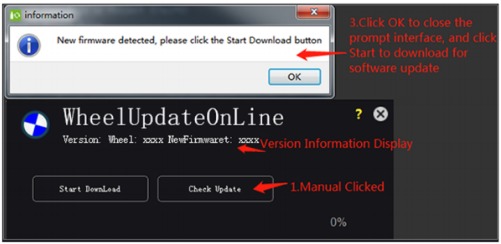

Inschakelen zelftest

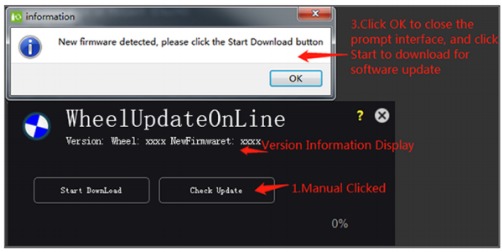

Handmatig testen

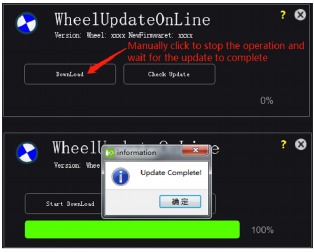

Downloadbewerking
Sluit de software af
Start het wiel opnieuw op

Promptverwerking:

Sluit de software af
Start het wiel opnieuw op
Ga terug naar stap 1

Apparatuur niet gevonden
Time Out (Time-out)
The current firmware is the latest firmware (De huidige firmware is de nieuwste firmware)
Error 1-Error 5 (Fout 1-Fout 5)

Garantiebeschrijving

Garantieondersteuning verkrijgen

Neem contact op met de geautoriseerde distributeur van wie u het product hebt gekocht om een garantieservice aan te vragen.
Als u bij een tweedehandsdealer koopt, zorg er dan voor dat u de garantiekaart en het ontvangstbewijs van de dealer ontvangt.

Raadpleeg de officiële lijst met distributeurs ter referentie: https://www.simagic.com/#/PageMainEn/PageShoppingEn

Voor meer informatie over after-sales of garantieservice, bekijk onze algemene voorwaarden op SIMAGIC.COM of neem contact met ons op @simagicoffical via sociale mediaplatforms zoals Instagram en Facebook.

Disclaimer en kennisgeving

Dit product heeft een sterke forcefeedbacksterkte en bevat kleine onderdelen. Het is kinderen verboden het apparaat te gebruiken zonder toezicht van een ouder.
Schakel de knop en de voeding uit om ongelukken te voorkomen.
Iedereen die uw apparaat voor het eerst probeert te gebruiken, moet door u, de eigenaar, worden geïnstrueerd en gecontroleerd.
Losse kleding en gemakkelijk verwarde voorwerpen zoals haar, kabels en rokken moeten uit de buurt van het apparaat worden gehouden.
Uw SIMAGIC DDW is klaar voor gebruik na het uitpakken. We zorgen ervoor dat de firmware wordt bijgewerkt naar de nieuwste versie wanneer deze de fabriek verlaat.
Raadpleeg de SIMAGIC-website voor meer informatie over software-updates en volg ons op Twitter, Facebook en Instagram @Simagicofficial.
Gebruikers MOETEN 1 uur wachten voordat ze een auto besturen als ze het apparaat hebben gebruikt.
Deze handleiding is alleen bedoeld voor demonstratiedoeleinden, niet voor marketingdoeleinden. Het is een algemene instructie van een enkel product (inclusief de relevante serieproducten). Raadpleeg het daadwerkelijke artikel voor uw aankoop.
De productafbeeldingen en -inhoud die hierboven worden weergegeven, zijn alleen bedoeld voor demonstratiedoeleinden. De daadwerkelijke producten kunnen enigszins variëren in termen van extern ontwerp (inclusief maar niet beperkt tot uiterlijk, kleuren en afmetingen) en de inhoudsweergave (inclusief maar niet beperkt tot achtergronden, Ul's en afbeeldingen). Raadpleeg de daadwerkelijke producten ter referentie.
De bovenstaande testgegevens zijn allemaal afkomstig uit het SIMAGIC-testlaboratorium en geven mogelijk niet de werkelijke prestaties weer vanwege de gebruiksomstandigheden en omgevingsfactoren. Raadpleeg de werkelijke gebruikerservaring voor prestatie-evaluatie.
De bovenstaande inhoud, zoals beschrijvingen en afbeeldingen, kan worden gewijzigd. SIMAGIC kan relevante inhoud op elk moment aanpassen om nauwkeurigere productinformatie, specificaties en functieomschrijvingen te verstrekken op basis van de werkelijke producten in termen van prestaties, specificaties, index en andere informatie. Soms kan de productvoorraad fluctueren als gevolg van onvoorziene problemen die zich voordoen tijdens het batchen of de levering. In dat geval kan SIMAGIC relevante beschrijvingen en afbeeldingen naar behoefte wijzigen zonder kennisgeving. Raadpleeg de officiële kanalen voor de meest recente informatie.

* Opmerking: documenten zoals producthandleidingen zijn geschreven op basis van SIMAGIC-producten als aanvulling. Download de relevante documenten via goedgekeurde kanalen voor de veiligheid van de rechtmatige belangen van gebruikers.

Veiligheidsinstructies

Veilige bediening

* Instructie voor inschakelen: voordat u de stroom inschakelt, moet u ervoor zorgen dat het netsnoer is aangesloten op de wielbasis. Koppel het netsnoer pas los als de wielbasis is uitgeschakeld.

Het is ten strengste verboden om het apparaat en de voeding bloot te stellen aan regen of vochtigheid om kortsluiting en elektrische schokken te voorkomen die storingen aan het apparaat en brand kunnen veroorzaken.
De gewenste bedrijfstemperatuur is 15°C-35°C.
De aanbevolen gebruiksduur van het wiel met continue forcefeedbackactiviteit is 1 uur. Overmatig gebruik kan gezondheidsrisico's veroorzaken. We raden aan om elke 20 minuten een pauze van 5 minuten te nemen. Rijd niet langer dan 2 uur per dag.
Hoewel dit product een forcefeedbackconfiguratie heeft, moeten kinderen jonger dan 13 jaar onder toezicht van een ouder de configuratie voltooien. Ouderlijk toezicht is vereist om het gebruik van het apparaat door kinderen te controleren.
Dit product bevat kleine onderdelen en is niet geschikt voor kinderen jonger dan 13 jaar om het alleen te gebruiken.
Wanneer u het voor het eerst gebruikt, past u de forcefeedback aan van minimaal naar een niveau dat u gewend bent.
Als in de game de eerder ingestelde Force Feedback uw controle verliest, stop dan onmiddellijk de game en pas de forcefeedbackparameters aan.
De wielbasis bevat onderdelen die niet door de gebruiker kunnen worden gerepareerd. Het openen van de behuizing is verboden en kan schade toebrengen aan personen of eigendommen.
Open de behuizing van het apparaat niet, aangezien dit de garantie ongeldig maakt.

Elektrische veiligheid

Gebruik alleen de voeding en het netsnoer die bij uw wielbasis zijn geleverd, wat belangrijk is om uw veiligheid, rechten en belangen te beschermen.
Gebruik geen niet-standaard voeding en netsnoer.
Om de veiligheid te waarborgen, mogen vervangingen alleen worden uitgegeven door een erkend reparatiecentrum.
Gebruik geen niet-standaard stroombronnen, zelfs niet als de spanning en frequentie acceptabel lijken.
Om productschade te voorkomen, gebruikt u alleen wisselstroom met een standaard stopcontact.
Stel uw wielbasis niet bloot aan warmtebronnen.
Koppel het netsnoer van uw wielbasis los wanneer u deze lange tijd niet gebruikt.
Als wordt vastgesteld dat de wielbasis storingen vertoont, stop dan onmiddellijk met het gebruik ervan en neem contact op met SIMAGIC Official of een erkend centrum voor hulp.
Abonneer u op de officiële website en sociale platforms van SIMAGIC voor updates over productinformatie.

gevaar *Dit product is alleen beperkt tot simulatiegerelateerde activiteiten. Onderscheid simulatiegames van de werkelijkheid en rijd veilig!

Officiële website: www.simagic.com
Internationaal mediaplatform: SIMAGIC official

Als u vragen en/of suggesties heeft over deze handleiding of SIMAGIC-producten, neem dan contact met ons op via het informatiekanaal.
