Simagic GT1 - Handleiding stuurwiel

Productintroductie

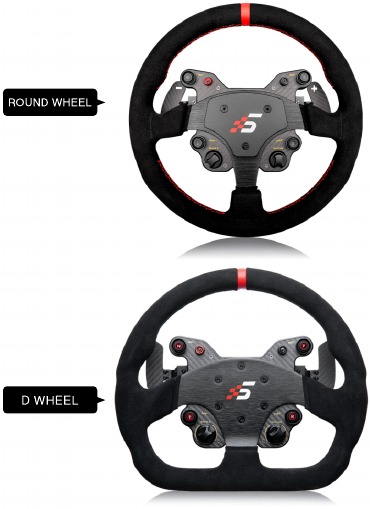

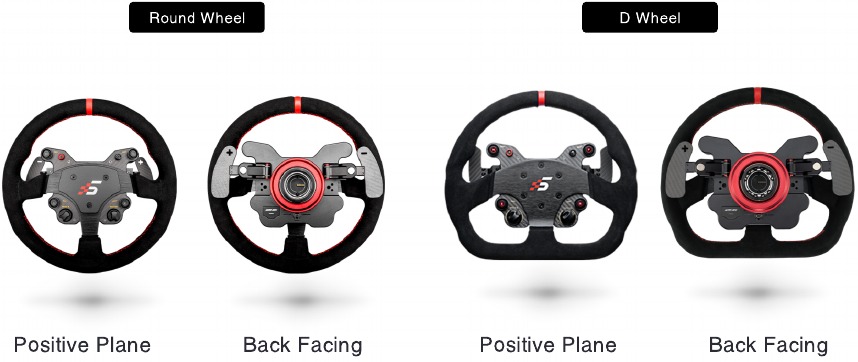

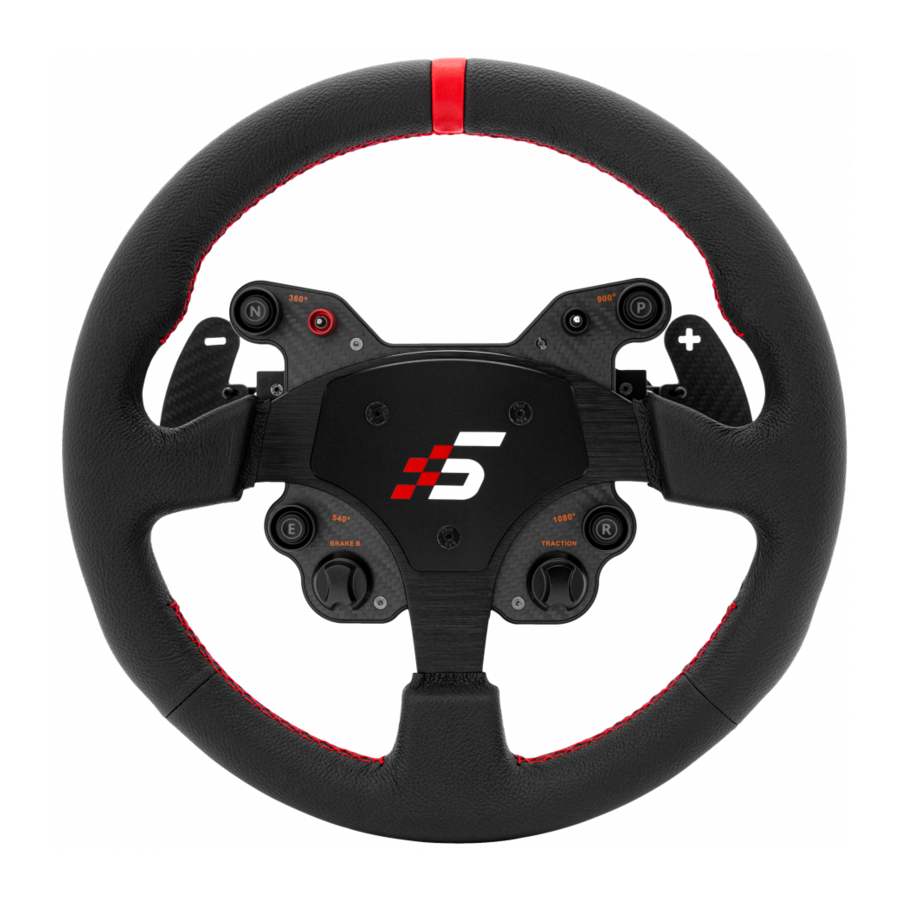

Overzicht

• Het hoofdgedeelte is gemaakt van een zeer sterke luchtvaartaluminiumlegering door middel van zeer nauwkeurige CNC-bewerking.
• Het oppervlak is gezandstraald, geoxideerd en andere bewerkingsprocedures om de uiterlijke textuur te verbeteren, elegante zwarte koude kleur toont het koude temperament;
• Het unieke ontwerp van de naaf, het YaHei metalen textuurpaneel en de zelfontworpen racevlag integreren het track-"s"-logo, evenals de simagic initieel logo claxonkapdecoratie, waardoor een sterker gevoel van race-element ontstaat;
• Simagic ontwerpt onafhankelijk magnetische lichtgevoelige schakelpeddel, die een zeer hoog simulatiegevoel van een echte auto heeft
• De buitenste laag van het stuur is omwikkeld met comfortabel bont.


Direct drive simulator GTI-stuurwiel, onafhankelijk ontworpen magnetische optische schakelpeddel, het heeft een zeer hoog simulatiegevoel van een echte auto.

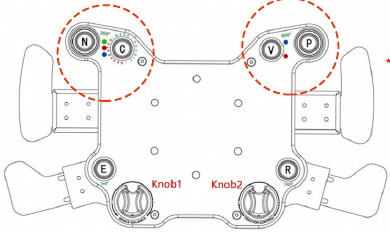

Voor gebruik

1. Voordat u kalibreert, stelt u de C-toetsschakelaar in op C groen (parameterinstelling kalibratie werkmodus)
2. Trek de V-toetshendel lang naar beneden (niet loslaten), terwijl u lang draait, draai de draaiknop ABCD achtereenvolgens eenmaal, herhaaldelijk tweemaal, laat de V-toets los.
3. Nadat u de bovenstaande bewerking hebt voltooid, draait u C groen terug naar C rood (dubbele koppelingsmodus) of C blauw (dubbele asmodus).
4. Voltooi de kalibratie.

   * Als de toetsen 13 en 14 op de kalibratiepagina van het controleprogramma springen na de kalibratie, wordt de kalibratie opnieuw uitgevoerd.

*De kleur is alleen ter illustratie

Functie-introductie

C-TOETS MODUS FUNCTIE

De C-schakelaar is een vergrendelingsschakelaar met drie standen, van boven naar beneden, groen, rood en blauw; Vertegenwoordigen verschillende werkmodi van de hub.

1. Schakel de schakelaar in n (boven): parameterinstelling kalibratie werkmodus.

2. Schakel de schakelaar naar C rood (midden): dubbele koppelingsmodus (alleen voor versie met vier peddels, ABCD) De koppelingspeddel bevindt zich in de werk- en semi-koppelingsmodus, en de lineaire koppelingspeddel aan beide zijden bevindt zich in de semi-koppelingsstand. Trek de lineaire koppelingspeddel aan de andere kant naar de volledige koppelingsstand. Andere gevallen en knoppen kunnen worden weergegeven in het spel.
3. Schakel de schakelaar naar C blauw (onder): dubbele asmodus (alleen voor versie met vier peddels, ABCD) De lineaire koppelingspeddels aan beide zijden kunnen onafhankelijk werken Twee lineaire koppelingspeddels kunnen in twee ingangsassen worden gekarteerd voor afzonderlijk gebruik, en andere knoppen en knoppen kunnen in het spel worden gekarteerd. *Dubbele peddel AB-modellen hebben geen koppelingsmodus. Alleen versnelling.

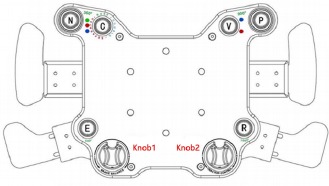

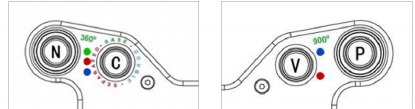

LlGHT-INSTELLINGEN

De zelfcentrerende schakelaar is verdeeld in een bovenste en onderste positie voor aanpassing.

1. Voordat u het licht aanpast, stelt u de schakelaar van de C-toets in op C groen (parameterinstelling kalibratie werkmodus)
2. Lichtaanpassing: draai de V-toetsschakelaar omhoog naar V blauw om door 4 verschillende lichtmodi te bladeren
   Lichtmodus: altijd aan, snel knipperen, langzaam knipperen, licht uit
3. Nadat u de bovenstaande bewerkingen hebt voltooid, draait u C groen terug naar C rood (dubbele koppelingsmodus) of C blauw (dubbele asmodus).

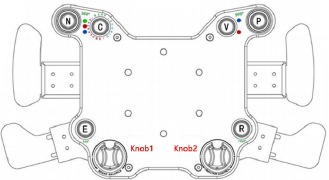

KNOP-INSTELLING

1. Voor lichtaanpassing en kalibratie moet de tuimelschakelaar C worden ingesteld op C groen (parameterinstelling kalibratie werkmodus).

2. De mechanische demping kan worden aangepast door aan de knop 1 (linkerknop) te draaien, waarbij elke inkeping met 10% T verandert

3. Knop 2 (rechterknop) kan worden gedraaid om de grootte van de force feedback aan te passen, waarbij elke inkeping met 10% verandert.

4. Trek de gewenste koppelingspeddel aan één kant (C of D) naar beneden, druk op knop 2 en draai eraan om de grootte van de halve koppeling aan te passen, met een verandering van 1 / 32 per cel.

Technische introductie

	Nieuw geïntegreerd ontwerppaneel met vier LED-knoppen met schakelbare lichtmodi, twee CNC-aluminium knoppen en een drieposities schakelmodus die snelle aanpassingen mogelijk maakt.
	Echte Quick Release-stuurwiel zonder gereedschap. Snel maar veilig met behulp van een QR-systeem van automotive-kwaliteit.
	Echte draadloze overdracht. Het is de eerste in de branche die meerdere draadloze modules bouwt voor gegevensoverdracht, waardoor de complexe integratie van meerdere verbindingslijnen wordt geëlimineerd
	Directe real-time mapping. De optische detectiemodule kan de parameters voor het schakelen van de peddels van elk moment snel en nauwkeurig in kaart brengen op de parameterpagina van de besturingssoftware tijdens het rijden.
	Uitgerust met zelf ontwikkelde besturingssoftware, Race Manager heeft functierijke, maar eenvoudige en gebruiksvriendelijke functies die gegevens aanpassen aan verschillende persoonlijke behoeften.
	Het programma kan online worden bijgewerkt en er kunnen continu meer functies van de hub worden ontwikkeld.

Inhoud van de verpakking

Snelle ontgrendeling

1. Trek de rode schaal van de snelsluiting terug naar het stuur (trek de schaal terug bij het verwijderen van de snelsluiting)

2. Nadat u de gaten van de basis hebt uitgelijnd, plaatst u het stuur in de basis

3. Als de snelsluiting niet kan worden vergrendeld, kan dit komen doordat de gaten niet zijn uitgelijnd. Draai het stuur of verwijder het en plaats het opnieuw.


Opmerking: De aangepaste snelsluiting van SIMAGlC heeft een zeer nauwkeurig ontwerp met zes kralen aan de bovenkant en vier kralen aan de onderkant. De gaten voor de stalen kogel moeten zijn uitgelijnd met de basis om toegang te krijgen tot de basis.

Stuurwielupgrade, bescherm de status van het computernetwerk.

1. Controleer de versiestatus. Simagic-producten krijgen een nieuwe versie. Let op het officiële kanaal.

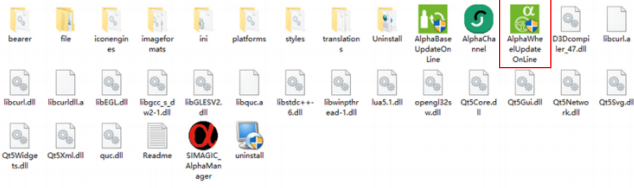

2. Ga naar de map Race Manager, open het basisupgradeprogramma en bereid je voor op de upgrade


Opmerking: Voer geen handelingen uit tijdens de upgrade.
Nadat de upgrade is voltooid, start u de basis opnieuw op om de versie-upgrade te voltooien en deze kan normaal worden gebruikt.

Upgrade-handleiding

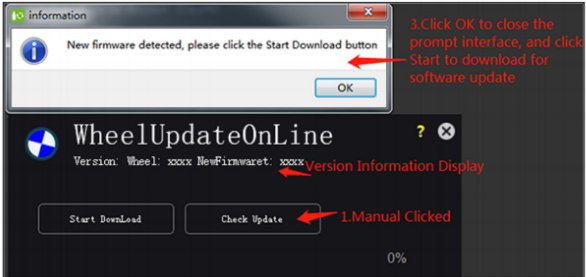

Update (stap 1)

1. USB-kabel om aan te sluiten
2. Stuur aan de elektriciteit
3. Wacht tot de zelftest is voltooid

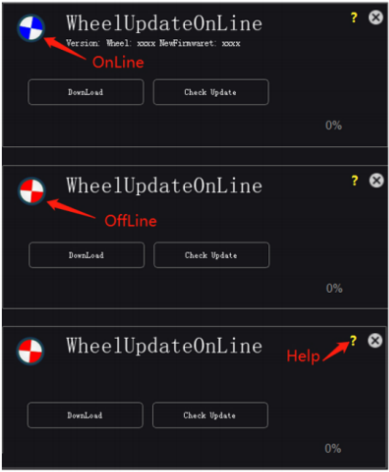

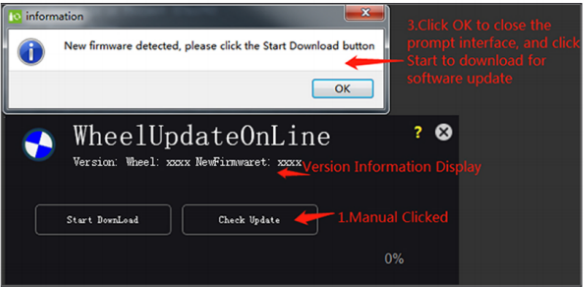

4. Open de software WheelUpdateOnLine
5. Zelfdetectie inschakelen

6. Handmatig testen

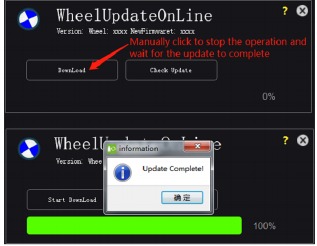

7. Download bewerking

8. Sluit de software af
9. Start het stuur opnieuw op

Promptverwerking:

1. Sluit de software af
2. Start het stuur opnieuw op
3. Ga terug naar stap 1

1. Apparatuur niet gevonden:

2. Time-out:

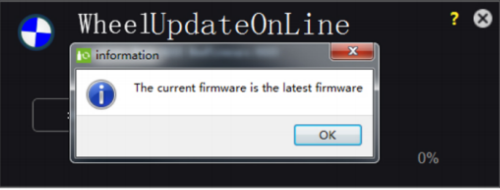

3. De huidige firmware is de nieuwste firmware:

4. Fout 1 - Fout 5:


Veiligheidsinstructies

Veilige bediening

• Instructie voor inschakelen: voordat u de stroom inschakelt, moet u ervoor zorgen dat het netsnoer op de wielbasis is aangesloten. Trek het netsnoer alleen uit het stopcontact als de wielbasis is uitgeschakeld.
• Het is ten strengste verboden om het apparaat en de voeding ervan bloot te stellen aan regen of vochtigheid om kortsluiting en elektrische schokken te voorkomen die storingen aan het apparaat en brand kunnen veroorzaken
• De gewenste bedrijfstemperatuur is 15ºC-35ºC.
• De aanbevolen gebruiksduur van het stuur met continue force feedback-activiteit is 1 uur. Overmatig gebruik kan gezondheidsrisico's veroorzaken. We raden aan om elke 20 minuten 5 minuten pauze te nemen. Rijd niet langer dan 2 uur per dag.
• Hoewel dit product een force feedback-configuratie heeft, moeten kinderen jonger dan 13 jaar onder toezicht van een ouder de configuratie voltooien. Ouderlijke begeleiding is vereist om het gebruik van het apparaat door kinderen te controleren.
• Dit product bevat kleine onderdelen en is niet geschikt voor kinderen jonger dan 13 jaar om het alleen te gebruiken.
• Wanneer u het voor het eerst gebruikt, past u de force feedback aan van minimaal naar een niveau dat u gewend bent.
• Als de eerder ingestelde Force Feedback in het spel buiten uw controle valt, stop het spel dan onmiddellijk en pas de force feedback-parameters aan.
• De wielbasis bevat componenten die niet door de gebruiker kunnen worden gerepareerd. Het openen van de behuizing is verboden en kan schade toebrengen aan personen of eigendommen.
• Open de behuizing van het apparaat niet, omdat dit de garantie ongeldig maakt.

Elektrische veiligheid

• Gebruik alleen de voeding en het netsnoer die bij uw wielbasis zijn geleverd, wat belangrijk is om uw veiligheid, rechten en belangen te beschermen.
• Gebruik geen niet-standaard voeding en netsnoer.
• Om de veiligheid te waarborgen, mogen vervangingen alleen worden afgegeven door een erkend reparatiecentrum.
• Gebruik geen niet-standaard stroombronnen, zelfs niet als de spanning en frequentie acceptabel lijken.
• Om schade aan het product te voorkomen, gebruikt u alleen wisselstroom met een standaard stopcontact.
• Stel uw wielbasis niet bloot aan warmtebronnen.
• Trek de stekker van uw wielbasis uit het stopcontact wanneer u deze lange tijd niet gebruikt.
• Als de wielbasis storingen vertoont, stop dan onmiddellijk met het gebruik ervan en neem contact op met SIMAGIC Official of een erkend centrum voor hulp.
• Abonneer u op de officiële SIMAGIC-website en sociale platforms voor updates over productinformatie.

Dit product is alleen beperkt tot simulatiegerelateerde activiteiten. Onderscheid simulatiegames van de werkelijkheid en rijd veilig!

Raadpleeg onze algemene voorwaarden op SIMAGIC.COM voor meer informatie over after-sale of garantieservice of neem contact met ons op @simagicofficial via sociale mediaplatforms zoals YouTube en Facebook.

Referenties

• http://simagic.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
