Donner PC-02 - Handleiding audiowerkstation

INLEIDING

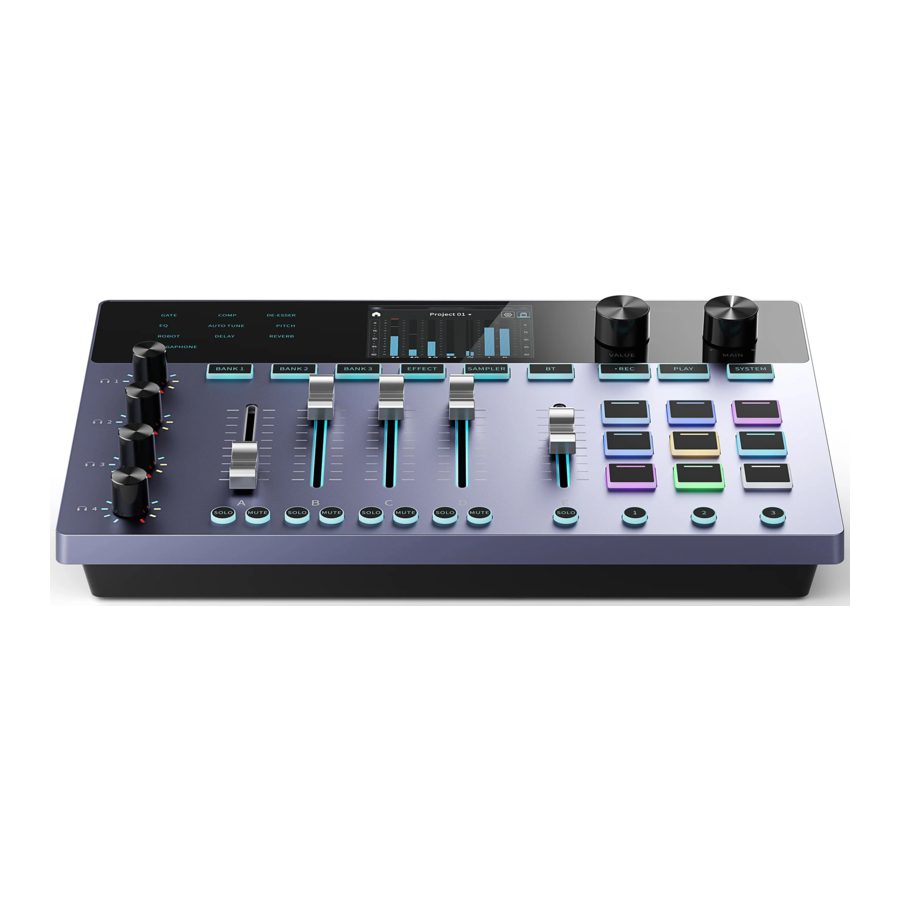

De PC-02 is een alles-in-één podcastwerkstation, ontworpen voor live streaming en contentmakers. Met het innovatieve, exclusieve algoritme en 4 XLR Combo-ingangen ondersteunt het tot vier podcasters om het programma tegelijkertijd op te nemen. In combinatie met de beschikbare gemotoriseerde faders en onafhankelijke monitoren voor een betere podcast-ervaring. Het wordt ook geleverd met 9 aangepaste programmeerbare pads voor onmiddellijke weergave van geluidseffecten en samples, wat voor meer plezier zorgt. Bovendien is een snelle verbinding met de telefoon, USB en Bluetooth-bronnen mogelijk. Podcasts kunnen rechtstreeks op een micro SD-kaart of een PC/MAC via USB worden opgenomen. Een professioneler podcastwerkstation is verzekerd en geschikt voor het creëren van meerdere toepassingsscenario's: Live streaming, bandoptredens, talkshows, gaming en muziekshows.

FUNCTIES

• Geïntegreerde alles-in-één podcastoplossing.
• Wordt geleverd met gemotoriseerde faders die meerdere groepen parameters kunnen opnemen, één stap om te schakelen.
• Dynamische microfoon/instrument/audio-ingangen worden geleverd met XLR-comboconnectoren en een ingebouwde voorversterker met 60dB versterking.
• Condensatormicrofoon/instrument/audio-ingangen worden geleverd met XLR-comboconnectoren en een ingebouwde voorversterker met 50dB versterking en fantoomvoeding (+48V).
• Stereo hoogwaardige hoofdtelefoonuitgangen met vier 6,35 mm-aansluitingen en aanbeveling voor 16-64Q hoofdtelefoons.
• Stereo gebalanceerde hoofduitgang kan worden aangesloten op een professionele monitorluidspreker.
• Toonaangevende audio-interfaceoplossing: samplingfrequentie 102dB, signaal-ruisverhouding 101dB, biedt eersteklas geluidskwaliteit.
• Donner's exclusieve algoritme en ingebouwde 10 effectmodules zijn toegepast, parameters kunnen worden aangepast om aan uw verbeelding van het geluid te voldoen.
• Uitgerust met vier individuele microfoon/instrument-ingangen om te voldoen aan de behoeften van professioneel zingen, optreden en spreken.
• Wordt geleverd met 27 (9 x 3 groepen) aangepaste programmeerbare pads, verlichte pads die kunnen worden geactiveerd tijdens een podcastproductie en flexibel nieuwe samples kunnen toewijzen wanneer u inhoud wilt toevoegen.
• Ondersteunt de aangepaste functie, terwijl de gespecificeerde standaardeffecten kunnen worden gebruikt of effecten kunnen worden aangepast aan uw behoeften.
• Ondersteunt meersporenopname (MicroSD-kaart geplaatst) waarmee kan worden voldaan aan de behoeften van interviews, nasynchronisatie, bandopname, enzovoort.

INBEGREPEN ARTIKELEN

Donner PC-02 x 1
Stroomadapter x 1
USB-C naar USB-A-kabel x 1
32GB MicroSD-kaart x 1
Gebruikershandleiding x 1
Snelstartgids x 1

PRODUCTINDELING

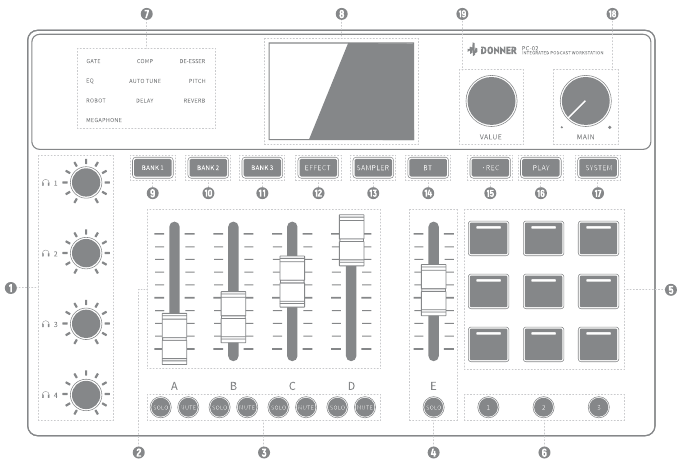

VOORPANEEL

1. MONITORBEDIENINGSKNOP 1-4

• Pas de uitgangsniveaus van de hoofdtelefoon aan.
• Druk op de knop om het hoofdtelefoonkanaal te selecteren en het volume van elk kanaal in balans te brengen.

2. GEMOTORISEERDE FADER A-D

• Pas het volume van elk kanaal aan.
• De fader geeft het volume van de hoofduitgang weer in de mixermodus
• De fader geeft het volume weer van het volume van de hoofdtelefoonverzending van elk kanaal in de monitormodus.

3. SOLO/MUTE-KNOP

• Druk hierop om de signaalingang op dat kanaal solo te schakelen/te dempen.

4. GEMOTORISEERDE FADER E EN SOLO-KNOP

• Het E-kanaal geeft standaard het volume van de sampler weer. Druk erop om alle kanalen behalve de sampler te dempen.

5. SAMPLEPAD

• Druk hierop om de vooraf ingestelde geluidseffecten te activeren.
• Gebruikers kunnen flexibel nieuwe samples opnemen volgens de vereisten.

6. SELECTIE SAMPLEGROEP

• Druk hierop om de samplegroep te schakelen, in totaal 27 pads.

7. EFFECTINDICATOR

• Geeft het effectortype weer dat momenteel in het hoofdkanaal is geladen.

8. DISPLAYSCHERM

• Geeft het ingangsniveau, het hoofduitgangsniveau en de statusparameter van elk kanaal weer.

9. MIXERKNOP (BANK 1)

• Druk hierop om de primaire kanaalinstelling van de mixer in te voeren.

10. MIXERKNOP (BANK 2)

• Druk hierop om de secundaire kanaalinstelling van de mixer in te voeren.

11. MIXERKNOP (BANK 3)

• Druk hierop om de virtuele kanaalinstelling van de mixer in te voeren.

12. EFFECTKNOP

• Druk hierop om effecten te selecteren. Gebruik de Value (waarde) knop om effecteenheden te selecteren of in/uit te schakelen. De effectnaam wordt verlicht als het effect is ingeschakeld.

13. SAMPLERKNOP

• Druk hierop om de samplerinstelling in te voeren.

14. BT-KNOP

• Druk hierop om de BT in/uit te schakelen. Houd ingedrukt om apparaten te koppelen.
• Bluetooth-naam: Donner PC-02

15. REC-KNOP

• Druk hierop om de opname te starten. Druk er nogmaals op om de opname te pauzeren/starten, houd ingedrukt om de opname te stoppen.

16. PLAY-KNOP

• Druk hierop om de opgenomen audio af te spelen. Druk er nogmaals op om het afspelen te pauzeren/starten, houd ingedrukt om de audio te stoppen met afspelen.

17. SYSTEEMKNOP

• Druk hierop om de systeeminstelling in te voeren.

18. HOOFDKNOP

• Pas de uitgangsniveaus van de hoofduitgang aan

19. WAARDEKNOP

• Draai om het menu te selecteren en de parameters aan te passen.
• Druk hierop om de selectie te bevestigen.

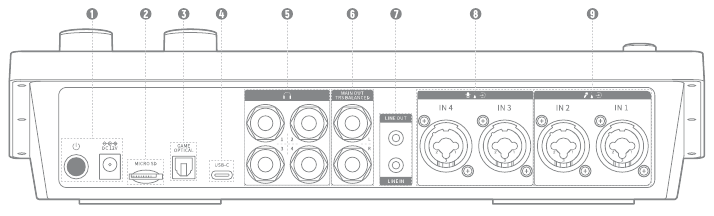

ACHTERPANEEL

1. VOEDING EN AAN/UIT-KNOP

• Kort indrukken om in te schakelen. Lang indrukken om uit te schakelen.
• Gebruik altijd de aan/uit-knop om uit te schakelen, om verlies van gebruikersgegevens te voorkomen.

2. MICROSD-SLEUF

• MicroSD-sleuf voor directe opname. Maximale ondersteuning 128 GB.

3. OPTISCHE GAME-POORT

• Optische poort voor het aansluiten van de PS4/Xbox-apparaten.

4. USB-C-POORT

• Gebruik dit om de PC/MAC/lOS/Android-apparaten aan te sluiten.

5. HOOFDUITGANG VOOR HOOFDTELEFOON

• Volume-uitgang hoofdtelefoon. De monitor knoppen regelen het uitgangsvolume van deze uitgangen.

6. HOOFDUITGANG VOOR TRS GEBALANCEERD L/R

• Hoofdvolume-uitgang voor het aansluiten van de monitorluidsprekers of audio-interface. De hoofdknop regelt het uitgangsvolume van deze uitgang.

7. LIJN UITLIJNEN IN

• Mini-jack uitgang en mini-jack ingang voor het invoeren van muziek van andere apparaten of het uitvoeren van het hoofdsignaal naar het streamingapparaat zonder bediening van de hoofdvolumeknop.
• Sluit hier een mediaspeler of ander audioapparaat aan.

8. XLR/TS/TRS-INGANG 3-4 AANSLUITINGEN

• Combo-ingangsinterfaces, die zijn ontworpen voor het aansluiten van condensatormicrofoons, zijn compatibel, inclusief XLR, TS en TRS met ingangsdetectie.

9. XLR/TS/TRS-INGANG 1-2 AANSLUITINGEN

• Combo-ingangsinterfaces, die zijn ontworpen voor het aansluiten van dynamische microfoons, zijn compatibel, inclusief XLR, TS en TRS met ingangsdetectie.

AANSLUITING, BEDIENING EN INSTALLATIE

AANSLUITSCHEMA

1. Sluit uw dynamische microfoon aan op de XLR-ingang 1 of 2 aansluitingen op het achterpaneel.
2. Sluit uw condensatormicrofoon aan op de XLR-ingang 3 of 4 aansluitingen op het achterpaneel.
3. Sluit uw monitorheadset aan op de 6,35 mm-poort of sluit uw monitorluidspreker aan op de 6,35 gebalanceerde uitgang.
4. Sluit uw Windows/MAC/iOS/Android aan op de USB-C-aansluiting op de achterkant met behulp van een USB C-USB A-kabel (meegeleverd), USB C-USB C-kabel (niet meegeleverd) of lightning-kabel (niet meegeleverd).
5. Druk op de BT button (BT-knop) om de BT-functie in/uit te schakelen en houd vervolgens ingedrukt om apparaten te koppelen. Schakel de BT van uw apparaat in en selecteer "Donner PC-02" om verbinding te maken.
6. 1nsert de meegeleverde MicroSD-kaart in de SD-kaartsleuf.
7. Gebruik de meegeleverde AC-adapter (12V/2A) om een voeding op het apparaat aan te sluiten. Sluit altijd de meegeleverde AC-adapter aan, die is gespecificeerd voor gebruik met dit apparaat. Het gebruik van een andere adapter kan leiden tot storingen, brand of elektrische schokken.
8. Schakel de stroom in en speel het af!

Opmerking: Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. De schematische diagrammen dienen slechts ter referentie. Raadpleeg het echte product voor gedetailleerde informatie.

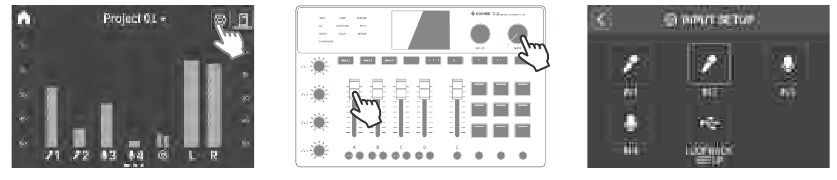

INGANGSINSTELLING

1. Druk op deom de ingangsinstellingen in te voeren en selecteer het kanaal dat u wilt gebruiken.
2. Pas de knoppen en faders (OdB) op dit apparaat aan tot een minimum voordat u audioapparatuur aansluit. Als u dit niet doet, kan dit leiden tot plotselinge luide geluiden van de monitoringapparatuur en dit kan de apparatuur beschadigen of het gehoor schaden.
3. Selecteer uw ingang op de microfoon, het instrument of de audio.
4. Nadat u de ingang hebt geselecteerd, stelt u uw basisversterking in op basis van de niveauweergave om het niveauveranderingsbereik van -15 dB tot -6dB te maken.
5. Stel uw PAN-waarde in om het ingangssignaal over de linker- en rechterkanalen van een stereoveld te verdelen.
6. 1f als u het USB-kanaal wilt gebruiken om audio in te voeren, kunt u de LOOPBACK in-/uitschakelen om te bepalen of het geluid loopback is.

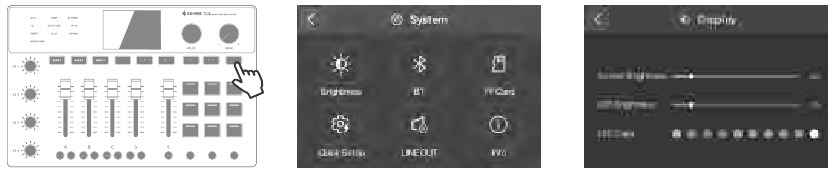

SYSTEEMINSTELLING

1. Druk op de SYSTEM button (SYSTEEMKNOP) om de systeeminstelling in te voeren.
2. U kunt de helderheid en kleur van het scherm aanpassen, de BT- en TF-kaart beheren, het systeem resetten en andere bewerkingen uitvoeren.
3. Draai aan de Value knob (Waardeknop) om de gewenste instellingen aan te passen en druk op de Value knob (Waardeknop) om te bevestigen.

Alle gewijzigde parameters worden opgeslagen na de volgende handmatige uitschakeling. Druk op de aan/uit-knop om het apparaat uit te schakelen om gegevensverlies veroorzaakt door stroomuitval te voorkomen.

START UW LIVESTREAM

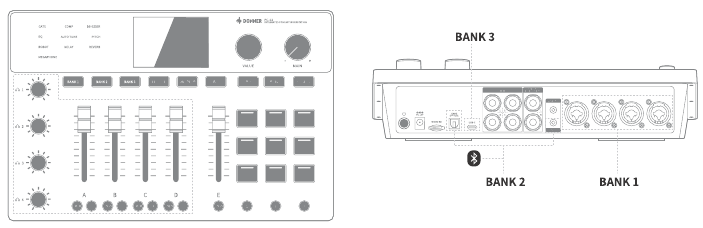

MULTIFUNCTIONELE MIXER

Tijdens live uitzendingen moet u de ingevoerde audiosignalen van verschillende stemmen, instrumenten of verschillende software in evenwicht brengen om u en uw publiek het meest geschikte geluid te laten horen, daarom moet de mixer tot 10 ingangskanalen met verzwakkingsverhouding kunnen bedienen.

Met multi-kanaals slimme gemotoriseerde faders kunt u met de PC-02 efficiënt en nauwkeurig de hoofduitgang (inclusief monitor hoofdtelefoon/Line OUT/USB) en 4 hoofduitgangen voor hoofdtelefoons, in totaal 5 groepen gebalanceerde uitgangen beheren. Met andere woorden, elke set uitgangen bevat 12 ingangskanalen (4 primaire kanalen +3 secundaire kanalen +4 virtuele kanalen +sampler), wat betekent dat in totaal 60 faderposities kunnen worden opgenomen. Eén stap kan snel alle kanalen schakelen op basis van uw vraag, waardoor u en uw partner, evenals het publiek, hun eigen prachtige geluid kunnen horen.

1. Druk op de BANK 1 button (BANK 1-knop) om de primary channel (primaire kanaal) instelling van de mixer in te voeren, nu kunt u Fader A-D gebruiken om de ingang van het primaire kanaal van Input 1-4 aan te passen.
2. Druk op de BANK 2 button (BANK 2-knop) om de secondary channel (secundaire kanaal) instelling van de mixer in te voeren, nu kunt u Fader A-C gebruiken om de ingang van het secundaire kanaal van Line, Bluetooth en optisch aan te passen.
3. Druk op de BANK 3 button (BANK 3-knop) om de virtual channel (virtuele kanaal) instelling van de mixer in te voeren, nu kunt u Fader A-D gebruiken om de vier virtuele kanalen van System/Game/Music/Chat van USB Input aan te passen.
4. Fader (E) van de Sample is individueel en wordt niet beïnvloed door de kanaalgroep.
5. Door op een van de monitor control knobs 1-4 (monitorbedieningsknoppen 1-4) te drukken, kunt u schakelen tussen de Monitor Mixer en de Main Out Mixer. En alle ingangsfaders schakelen ook over naar de huidige status en worden automatisch opgeslagen na aanpassing.
6. Wanneer de volume-indicator van de monitorbedieningsknop en de achtergrondverlichting hetzelfde zijn, geeft dit aan dat wordt bewaakt voor Monitor OUT; Wanneer de volume-indicator van de monitorbedieningsknop en de achtergrondverlichting in wit staan, geeft dit aan dat wordt bewaakt voor Main OUT, het draaien aan deze knop heeft alleen invloed op het volume van de hoofdtelefoon, niet Main OUT.
7. Druk op de SOLO button (SOLO-knop) en MUTE button (MUTE-knop) om de signaalingang op dat kanaal solo te schakelen/te dempen.
8. Alle bovengenoemde bewerkingen zijn ook beschikbaar in de "Donner Control" (voor PC/MAC)
9. Tip: Alle faders regelen de Input (Ingang) en alle volumeknoppen regelen de Output (Uitgang).

Nadat alle voorbereidingen zijn voltooid, opent u de live streaming-app en draait u langzaam aan de Main output knob (Hoofduitgangsknop) om van de Livestream te genieten!

EFFECT EN SAMPLER GEBRUIKEN

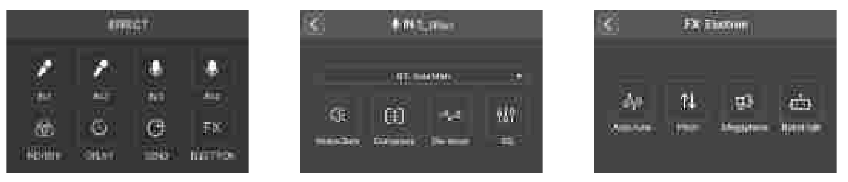

EFFECTINSTELLING

Met de Multi-effector van Donner kun je het primaire kanaal (INPUT 1-4) bewerken, dat tot 10 effecten ondersteunt, zoals noise gate, compressie, de-esser, EQ, auto-tune, pitch, megafoon, robotpraat, decay en reverb, waardoor je stem- of instrumenteffecten aanzienlijk worden geoptimaliseerd en je geweldige prestaties krijgt.

1. Druk op de knop EFFECT om naar de effectinstelling te gaan.
2. Effectmodules zijn verdeeld in 3 categorieën
   1. Vier onafhankelijke groepen processors voor elk kanaal (Input 1-4): Elk kanaal bevat: Noise Gate/Compress/ De-esser/EQ.
   2. Reverb/DeIay is een globaal/gemeenschappelijk effect. Send wordt gebruikt voor het toewijzen van verhoudingen voor het globale effect (Reverb/DeIay).
   3. Electron (FX) is alleen ingeschakeld in één kanaal, waaronder Auto Tune/Pitch/Megaphone/Robot Talk
3. Draai aan de Value knob om het kanaal (IN1/2/3/4) te selecteren dat je wilt aanpassen, druk erop om te bevestigen.
4. Donner biedt 10 op maat gemaakte standaard presets die passen bij verschillende microfoons en stemmen. Om deze te openen, tik je op het vervolgkeuzemenu om te selecteren. Om je eigen presets te selecteren, selecteer je USER 1-10 in het vervolgkeuzemenu.
5. De processors begrijpen

Noise Gate	Gebruik dit om achtergrondruis in je opname te verminderen. Je kunt een specifieke drempelwaarde instellen, waardoor ruis boven de drempel kan worden geëlimineerd.
Compress	Gebruik dit om je stem of andere audiobron gebalanceerd te laten klinken (ingebouwde 5 presets). Dit doe je door de luidste pieken in het signaal te verlagen en tegelijkertijd de zachtere delen te verhogen, zodat het meer in balans is.
De-esser	Gebruik dit om overmatige sibilantie te verminderen en onze zang soepeler en aangenamer te laten klinken.
EQ	Gebruik dit om het volumeniveau van een frequentie (of reeks frequenties) binnen een geluid aan te passen en ons geluid te verfijnen.
Opmerking: Op basis van de huidige presetparameters kun je monitoren terwijl je specifieke parameters voor elke effectpreset verfijnt om een bevredigend geluid te krijgen.

6. Na de instelling worden de huidige parameters opgeslagen als je preset voor het volgende gebruik, en je kunt je instelling resetten door op " " te klikken.
7. Op de startpagina EFFECT kun je ook direct de globale effecten instellen: Reverb en Delay. Elk EFFECT heeft 5 ingebouwde presets, die direct kunnen worden gebruikt of kunnen worden verfijnd tot de parameters die je nodig hebt.
8. In de module Send kun je de output van Reverb en Delay in de vier kanalen toewijzen aan verschillende instrumenten en stemrollen.
9. In de ELECTRON-module zijn er 4 speciale effecten om uit te kiezen.

Auto-Tune	Gebruikt een gepatenteerd apparaat om de toonhoogte in vocale en instrumentale muziekopnamen te meten en te wijzigen, waardoor vocale tracks perfect kunnen worden afgestemd.
Pitch	Verander de toonhoogte van een menselijke stem naar hoger of lager.
Megaphone	Geluidseffecten die megafoonvervorming simuleren.
Robot Talk	Geluidseffecten die robotpraat simuleren.
Opmerking: Op basis van de huidige presetparameters kun je monitoren terwijl je specifieke parameters voor elke effectpreset verfijnt om een bevredigend geluid te krijgen.

10. Als Quick Effect is ingeschakeld, kun je het effect op elk moment inschakelen via de Custom Pad van de Sampler.
11. De effectnaam wordt verlicht (linkerbovenhoek van het apparaat) als het effect is ingeschakeld.
12. Alle bovengenoemde bedieningselementen zijn ook beschikbaar in de "Donner Control" (voor PC/MAC).

Alle parameters die door de gebruiker zijn ingesteld, worden opgeslagen na de volgende handmatige uitschakeling. Druk op de aan/uit-knop om het apparaat handmatig uit te schakelen om gegevensverlies als gevolg van stroomuitval te voorkomen.

SAMPLER BEDIENING

Met 27 sample pads (9x3 groepen) op de PC-02 van Donner kun je het vooraf ingestelde geluid afspelen en flexibel nieuwe samples opnemen die je leuk vindt tijdens een podcast. Handig voor spelers om te gebruiken en voegt vooral plezier toe aan de podcast.

1. Deze machine heeft 9 vooraf ingestelde geluidseffecten die standaard zijn opgeslagen in Groep 1. Druk op de bijbehorende PAD om deze direct te gebruiken.
2. Selecteer de samplegroep die je nodig hebt door op de selectieknop voor groep 1/2/3 te drukken en schuif de fader van het E-kanaal langzaam omhoog/omlaag om het niveau aan te passen.
3. De sample pads kunnen tegelijkertijd worden afgespeeld of handmatig worden gepauzeerd. De sample pads kunnen ook worden gebruikt als snelkoppelingen om toegang te krijgen tot parameters in het geluidseffect, zoals effectschakelaar, mute, vocal remover, enz.

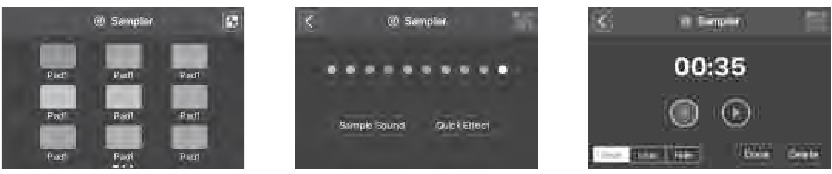

SAMPLER INSTELLING

Met de programmeerbare samplerfunctie van de PC-02 van Donner kun je je creatie tijdens een uitzending realiseren door unieke geluidseffecten of andere snelkoppelingsfuncties af te spelen.

1. Druk op de knop SAMPLER om naar de samplerinstelling te gaan.
2. Selecteer en druk op een van de pads op de PC-02 die je wilt bewerken.
3. Draai en druk op de Value knob om je favoriete kleur aan te passen en neem vervolgens het geluid op dat je nodig hebt. Of je kunt de pad aanpassen als de schakelaar van het effect.
4. Op de REC-startpagina kan elk signaal dat op dat moment wordt ingevoerd, worden opgenomen in Sample, wat maximaal 5 minuten kan duren.
5. De triggermodi van SampIe: eenmaal, loop, fade.
6. Pas de Pad aan als een Quick Effect-knop, je kunt een van de effecten selecteren die je hebt ingesteld en ingeschakeld (Quick Effect) als de bedieningsknop.
7. Pas maximaal 4 Pads aan voor het snel bedienen van AutoTune/Pitch/Megaphone/Robot Talk.
8. Ondersteunt maximaal 27 programmeerbare pads door op de selectieknop voor groep 1/2/3 te drukken.
9. Alle bovengenoemde bedieningselementen zijn ook beschikbaar in de "Donner Control" (voor PC/MAC).

Alle parameters die door de gebruiker zijn ingesteld, worden opgeslagen na de volgende handmatige uitschakeling. Druk op de aan/uit-knop om het apparaat handmatig uit te schakelen om gegevensverlies als gevolg van stroomuitval te voorkomen.

OPNAME BEDIENING

PC-02 kan ook je persoonlijke zang, bandoptreden, interviewprogramma's en andere als gemengde audiobestanden (WAV-formaat) opnemen op een SD-kaart, handig voor bewerking en postproductie.

1. Druk op de knop REC om de opname te starten wanneer de SD-kaart is geplaatst. De REC-knop licht rood op wanneer de opname start.
2. Druk nogmaals op de knop REC om de opname te pauzeren, de knop REC knippert rood en druk er nogmaals op om de opname te hervatten. Houd de REC-knop ingedrukt om de opname te stoppen.
3. Druk vervolgens op de knop PLAY om de zojuist opgenomen audio af te spelen, de knop PLAY licht groen op.
4. Druk nogmaals op de knop PLAY om de audio te pauzeren, de knop PLAY knippert groen en druk er nogmaals op om het afspelen te hervatten. Houd de knop PLAY ingedrukt om het afspelen te stoppen.
5. Alle bovengenoemde bedieningselementen zijn ook beschikbaar in de "Donner Control" (voor PC/MAC).

SOFTWARE OVERZICHT

• De PC-02 heeft een specifieke standaarddriver, waarmee je je gangbare live streaming- of muziekproductiesoftware direct kunt gebruiken.
• Als je een Windows-gebruiker bent en meer geavanceerde functies nodig hebt, zoals virtuele kanalen, bezoek dan onze officiële website https://www.donnermusic.com om een audiodriver te downloaden en te installeren om de beste opname te garanderen.

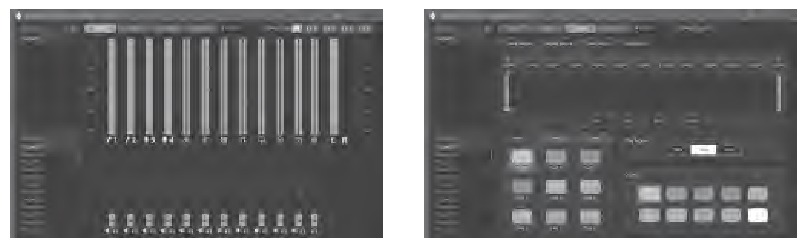

DONNER CONTROL APP

• Donner Control is een multifunctionele audiocontrollesoftware die compatibel is met Windows- en Mac-besturingssystemen en de werking van alle digitale mixers, effectors en audio-interfaces van Donner ondersteunt. Door met de muis te klikken, kun je eenvoudig en intuïtief verschillende effectparameters aanpassen, samples toewijzen en gepersonaliseerde opties op de computer instellen om je werkefficiëntie effectief te verbeteren. Download de Donner Control App voor meer functies en gedetailleerde bewerkingen.
• Als je de firmware moet upgraden, installeer dan de Donner Control op de computer om deze te bedienen.


SPECIFICATIES

AANSLUITINGEN
Ingang	XLR x 4, gebalanceerd / TS x 4, ongebalanceerd
Lijninvoer	Stereo, 1/8" TRS
Lijnuitgang	Stereo, 1/8" TRS
Koptelefoons	Stereo, 4 x 1/4" TRS
Hoofduitgang	Stereo, 1/4" gebalanceerde TRS
PC/MAC/Android/iOS Game Console	USB-C Optisch
ELEKTRISCHE SPECIFICATIE
Versterkingsbereik	0-60dB
Uitgangsvermogen hoofdtelefoon	125mW @ 320
Frequentiebereik	20Hz-20kHz @ -3dB
Ingangsimpedantie	600 ohm (XLR)/IM (TS)
Dynamisch bereik	102dB
S/'N Ratio	101dB
Bitdiepte	24bit
Samplefrequenties	48kHz
Stroominvoer	12V DC, 2A
Faders	Motor Faders x 5
LEDS	RGB x 244 stuks

PROBLEEMOPLOSSING

De stroom wordt niet ingeschakeld	Controleer of de stekker en andere connectoren volledig zijn geplaatst.
De SD-kaart wordt niet herkend	Controleer of de SD-kaart volledig is geplaatst Controleer de indeling (bestandssysteem) van de SD-kaart Maximale ondersteuning 128 GB.
Er wordt geen geluid uitgevoerd	Zijn de faders en de hoofdknoppen op een geschikt niveau gezet? Controleer de instellingen van de aangesloten apparatuur opnieuw. Zijn de kanaal MUTE-knoppen ingeschakeld?
Er wordt geen microfoonsignaal uitgevoerd	Controleer of de condensatormicrofoon of dynamische microfoon is aangesloten op de juiste aansluitingen.
De opname is niet mogelijk	Controleer of de SD-kaart voldoende vrije ruimte heeft.
De fader werkt niet	Controleer of een kanaal Solo of Mute heeft ingeschakeld in de huidige uitvoerinstellingen. De fader kan worden hersteld naar normaal nadat deze is uitgeschakeld. Controleer of het huidige scherm zich in de niet-Mixer-interface bevindt. Ga terug naar de Mixer-interface zodat je de faders kunt bedienen.
Er is een stemecho te horen tijdens de live uitzending	Schakel de monitorfunctie van de live uitzending uit.
De gebruiker hoort zijn stemecho tijdens de live uitzending	Schakel de monitorfunctie van de live uitzendingssoftware uit en zorg ervoor dat het Chat-uitvoerkanaal is geselecteerd.
Er is ruis	Controleer of de aansluitkabels geen contactproblemen hebben. Als dit apparaat zich in de buurt bevindt van een tv, radio, eindversterker of andere apparaten met een grote transformator, kan er ruis optreden bij dit apparaat of andere apparaten in de buurt.
Een computer/smartphone herkent het apparaat niet wanneer het via USB is aangesloten	Dit kan worden veroorzaakt door het gebruik van een USB-kabel die alleen kan opladen. Zorg ervoor dat de USB-kabel wordt geleverd door Donner of de originele kabel van je smartphone. Gebruik geen USB-hub met dit apparaat. Sluit het apparaat altijd rechtstreeks aan op een USB-poort op de computer.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG DEZE APPARATUUR NIET WORDEN BLOOTGESTELD AAN REGEN OF VOCHT.
OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN EN VERVELENDE INTERFERENTIE TE VERMINDEREN, GEBRUIK AUB ALLEEN DE AANBEVOLEN ACCESSOIRES VOOR ONONDERBROKEN WERKING VAN DIT APPARAAT!
*ONTWERP EN SPECIFICATIES KUNNEN ZONDER VOORAFGAANDE KENNISGEVING WORDEN GEWIJZIGD.

ELEKTRISCHE SCHOK GEVAAR NIET OPENEN

VERKLARING VAN GRAFISCHE SYMBOLEN
De bliksemschicht met pijlpunt binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het product wordt geleverd.

Koppel de voedingsadapter niet los tijdens gebruik, dit kan leiden tot verlies van gebruikersgegevens en schade aan de machine.

1. Lees deze instructies. Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het product wordt gebruikt.
2. Bewaar deze instructies. Deze veiligheidsinstructies en de handleiding van de producteigenaar moeten worden bewaard voor toekomstig gebruik.
3. Neem alle waarschuwingen in acht. Alle waarschuwingen op het product en in de gebruikershandleiding moeten worden opgevolgd.
4. Volg alle instructies. Alle bedienings- en gebruiksinstructies moeten worden gevolgd.
5. Gebruik het product niet in de buurt van water.
6. Reiniging Koppel het product los van de computer en reinig het alleen met een droge doek. Gebruik geen vloeibare of spuitbusreinigers
7. Ventilatie - Blokkeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
8. Warmte Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief een versterker) die warmte produceren.
9. 0verIoading - Overbelast wandcontactdozen en verlengsnoeren niet, omdat dit kan leiden tot brand of elektrische schokken.
10. Loskoppelen De hoofdstekker wordt beschouwd als het loskoppelapparaat voor het product en moet gemakkelijk bedienbaar blijven.
11. Accessoires - Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Plaatsing Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het product wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door kantelen te voorkomen.
13. Overspanningsbeveiliging Koppel het product los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Onderhoud Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het product op enigerlei wijze is beschadigd, bijvoorbeeld wanneer een snoer of stekker van de voeding is beschadigd, er vloeistof is gemorst of er voorwerpen in het product zijn gevallen, het product is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Stroombronnen - Raadpleeg de bedieningsinstructies van de fabrikant voor de stroomvereisten. Houd er rekening mee dat verschillende bedrijfsspanningen het gebruik van een ander netsnoer en/of hulpstukstekker vereisen.
16. Installatie - Installeer het product niet in een niet-geventileerd rek of direct boven warmteproducerende apparatuur zoals eindversterkers. Neem de maximale omgevingstemperatuur in acht die hieronder wordt vermeld.
17. Eindversterkers - Sluit de uitgangen van audio-eindversterkers nooit rechtstreeks aan op een van de aansluitingen van het apparaat.
18. Vervangende onderdelen - Wanneer vervangende onderdelen nodig zijn, moet u ervoor zorgen dat de servicetechnicus vervangende onderdelen heeft gebruikt die door de fabrikant zijn gespecificeerd of dezelfde kenmerken hebben als het originele onderdeel. Ongeoorloofde vervangingen kunnen leiden tot brand, elektrische schokken of andere gevaren.
19. Veiligheidscontrole - Vraag na voltooiing van service of reparaties aan dit DONNER-product de servicetechnicus om veiligheidscontroles uit te voeren om vast te stellen dat het product in veilige bedrijfsomstandigheden verkeert.

Donner is niet verantwoordelijk voor schade veroorzaakt door onjuist gebruik of aanpassingen aan het apparaat.

E-mail: service @donnermusic.com
Website: www.donnermusic.com

SERVICETAAL ENGELS

VERENIGD KONINKRIJK Tel: 0044 2080 895 663

CANADA Tel: 001 613 4168166

AUSTRALIË Tel: 0061 384004871

Neem contact op met onze klantenservice op lokale tijd (de openingstijden van de hotline staan vermeld op de officiële Donner-website)

Referenties

• Donner Music - Creëer het moment
• Donner Music - Creëer het moment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Donner PC-02 - Handleiding audiowerkstation

Beschikbare talen
