FUNCTIES

• Het 4-kanaals home cinema versterker receiver systeem ondersteunt 4 groepen van 8 luidsprekers (110W x 4)
• USB/SD-geheugenkaartlezers, MP3-formaat afspelen en ondersteuning voor draadloze Bluetooth-verbinding
• Ondersteunt FM-stereo radio en 2 microfooningangen
• DVD/CD/AUX(L/R) Audio Input/LINE Out
• Met Echo, bas en treble regeling, pas het geluidseffect naar wens aan
• High-performance LED-display dat alle functies weergeeft
• Afstandsbedieningsfunctie voor gemakkelijke bediening

BELANGRIJKE OPMERKINGEN

Niet uit elkaar halen

• Dit product bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Probeer de interne onderdelen op geen enkele manier te demonteren of aan te passen

Plaatsing

• Plaats het product niet in een onstabiele positie of op een locatie met overmatige trillingen, waar het per ongeluk kan omvallen en letsel kan veroorzaken
• Gebruik het product niet in een afgesloten en slecht geventileerde ruimte

Installatie

• Bedek dit product niet met doek
• Installeer dit product niet op een tapijt of vloerkleed
• Zorg ervoor dat het bovenoppervlak naar boven is gericht in plaats van dat het op de zijkanten of ondersteboven is geïnstalleerd
• Verwijder alle aangesloten kabels voordat u het product verplaatst

Afwijking
Als een van de volgende problemen zich voordoet, schakel dan onmiddellijk de stroom van uw versterker uit en trek de stekker uit het stopcontact.

• Er komen ongebruikelijke geuren of rook vrij
• Er is een plotseling geluidsverlies tijdens het gebruik van het product
• Er verschijnen barsten of andere zichtbare schade aan het product

Behandeling en onderhoud

• Plaats geen vinyl, plastic of rubberen voorwerpen op het product, omdat dit kan leiden tot verandering of verkleuring van het paneel
• Gebruik bij het reinigen van het product een droge en zachte doek. Gebruik geen verfverdunners, oplosmiddelen, reinigingsvloeistoffen of chemisch geïmpregneerde doekjes, omdat dit kan leiden tot verandering of verkleuring

Opmerkingen: Donner kan niet verantwoordelijk worden gehouden voor schade veroorzaakt door oneigenlijk gebruik of wijzigingen aan het apparaat.

PAKKET OMVAT

Voor VS en Japan Standaard:
Power Amplifier MAMP5 x1
FM-antenne x1
Afstandsbediening x1
Gebruikershandleiding x1

Voor UK en EU Standaard:
Power Amplifier MAMP5 x1
FM-antenne x1
UK Stroomvoorzieningskabel x1
EU Stroomvoorzieningskabel x1
Afstandsbediening x1
Gebruikershandleiding x1

BEDIENING EN FUNCTIE

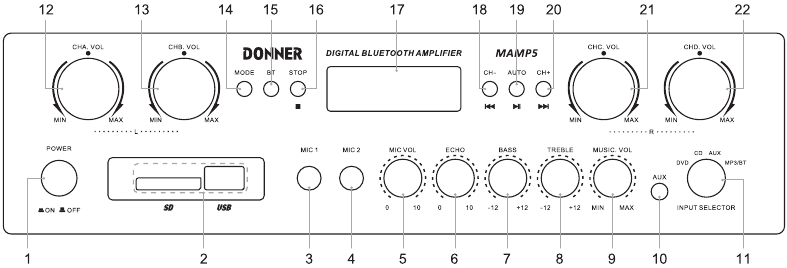

Voorpaneel

1. Power Switch: Druk op deze knop om de stroom in/uit te schakelen
2. USB/SD: Kaartinvoer (de maximale opslaggrootte mag niet groter zijn dan 32 GB)
3. MIC 1: Sluit de microfoon aan op deze aansluiting
4. MIC 2: Sluit de microfoon aan op deze aansluiting
5. MIC VOL Knob: Draai aan de knop om het microfoonvolume +/- aan te passen
6. ECHO Knob: Draai aan de knop om de galm van de microfoontoon aan te passen
7. BASS Knob: Draai aan de knop om het basniveau van het hoofdgeluidskanaal aan te passen
8. TREBLE Knob: Draai aan de knop om het treble-uitgangsniveau van het hoofdgeluidskanaal aan te passen
9. MUSIC VOLUME Knob: Draai aan de knop om het volume van de muziekbron +/- aan te passen
10. AUX Input Jack: Sluit de AUX audio-uitgang aan op deze aansluiting
11. INPUT SELECTOR: Voor het selecteren van de ingangsbron: DVD / CD / AUX / MP3, Bluetooth
12. VOL Knob for L CHANNEL A: Draai aan de knop om het volume +/- van L-kanaal A aan te passen
13. VOL Knob for L CHANNEL B: Draai aan de knop om het volume +/- van L-kanaal B aan te passen
14. MODE Button: Wordt gebruikt om de ingangsbron MP3 / Bluetooth/ FM te selecteren
15. BT Button: Druk om de Bluetooth-modus te selecteren
16. STOP Button: Druk om het afspelen in MP3- en Bluetooth-modus te stoppen
17. LED Display: Geeft functioneel menu weer
18. PREV Button: USB/SD-ingang wordt gebruikt om het laatste nummer te selecteren, terwijl FM-ingang wordt gebruikt om het laatste station te selecteren dat in het systeem is opgeslagen
19. PLAY/PAUSE Button: Afspeel/pauzeknop voor nummers op USB/SD-kaart en zoekstation voor FM-ingang
20. NEXT Button: USB/SD-ingang wordt gebruikt om het volgende nummer te selecteren, terwijl FM-ingang wordt gebruikt om het volgende station te selecteren dat in het systeem is opgeslagen
21. VOL Knob for R CHANNEL C: Draai aan de knop om het volume +/- van R-kanaal C aan te passen
22. VOL Knob for R CHANNEL D: Draai aan de knop om het volume +/- van R-kanaal D aan te passen

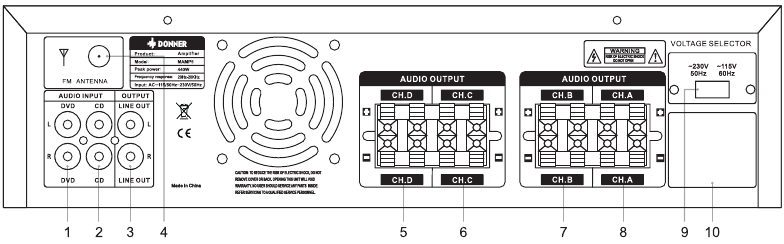

Achterpaneel

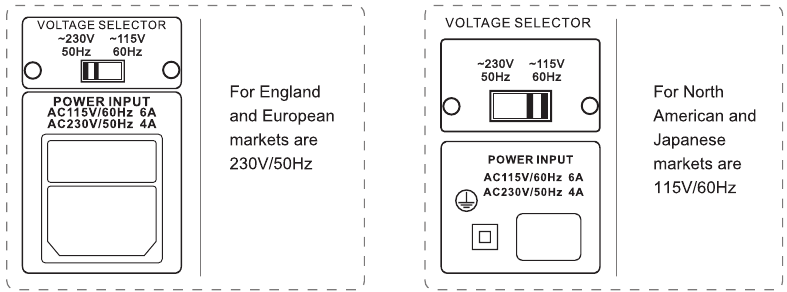

Opmerking: Dit apparaat heeft twee verschillende soorten voltageselectoren. Zorg ervoor dat de AC-stroomvoorziening is aangesloten op het juiste spanningsniveau volgens de lokale markt.

1. AUDIO INPUT Jack for DVD: Sluit de audio-uitgang van de DVD aan op deze aansluiting. Om een signaal af te spelen dat op deze ingang is aangesloten, moet de DVD-ingang op het voorpaneel zijn geselecteerd.
2. AUDIO INPUT Jack for CD: Sluit de audio-uitgang van de CD aan op deze aansluiting. Om een signaal af te spelen dat op deze ingang is aangesloten, moet de CD-ingang op het voorpaneel zijn geselecteerd.
3. LINE AUDIO OUT Jack: Sluit een andere versterkeringang aan op de LINE OUT-aansluiting
4. Tuner Antenna: Aansluiten op FM-antenne
5. Channel D Speaker Output Terminals: Sluit uw luidsprekersysteem aan op deze aansluitingen, let op dat u de "+" en "-" niet omwisselt voordat u ze aansluit
6. Channel C Speaker Output Terminals: Sluit uw luidsprekersysteem aan op deze aansluitingen, let op dat u de "+" en "-" niet omwisselt voordat u ze aansluit
7. Channel B Speaker Output Terminals: Sluit uw luidsprekersysteem aan op deze aansluitingen, let op dat u de "+" en "-" niet omwisselt voordat u ze aansluit
8. Channel A Speaker Output Terminals: Sluit uw luidsprekersysteem aan op deze aansluitingen, let op dat u de "+" en "-" niet omwisselt voordat u ze aansluit
9. Voltage Selector: Wordt gebruikt om uw lokale netspanning in te stellen. Druk op deze knop om de 115V of 230V te schakelen volgens de lokaal toegepaste voedingsspanning
10. Power Cable: Aansluiten op AC 115V/60Hz of 230V/50Hz

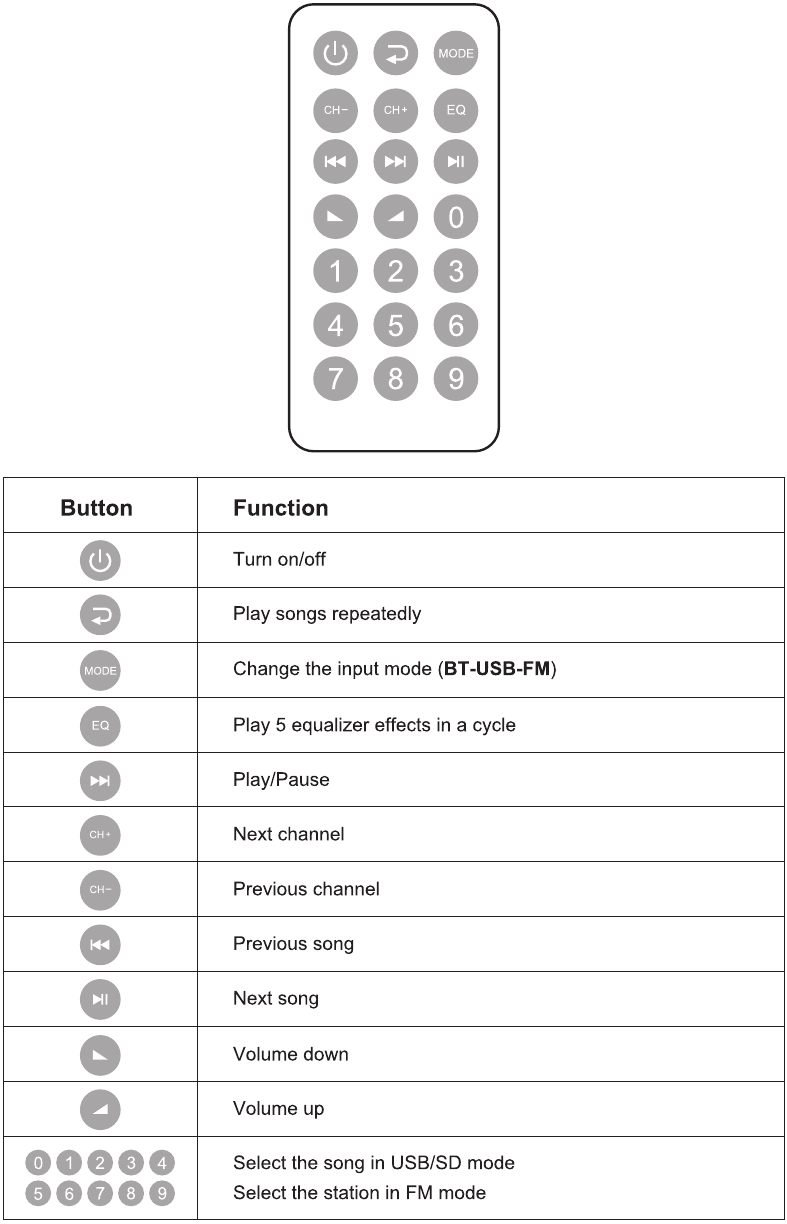

Afstandsbediening

De afstandsbediening gebruiken

1. De afstandsbedieningsfunctie werkt wanneer de "Input Selector" (Ingangskeuze) is ingesteld op BT/FM/USB/SD-modus

2. De afstandsbediening kan worden gebruikt binnen een bereik van ongeveer 6 meter van de afstandsbedieningssensor en binnen hoeken tot ongeveer 30 graden

3. Zorg ervoor dat er geen andere machines tussen de afstandsbediening en de ontvanger staan.
4. Houd er rekening mee dat de werkafstand kan variëren, afhankelijk van de helderheid van de kamer
5. De afstandsbediening kan alleen de functies in MP3/BT/FM-modus bedienen. Het kan de externe broninvoer van de RCA-aansluiting/Treble en Bass-aanpassing/Microfoon niet bedienen.

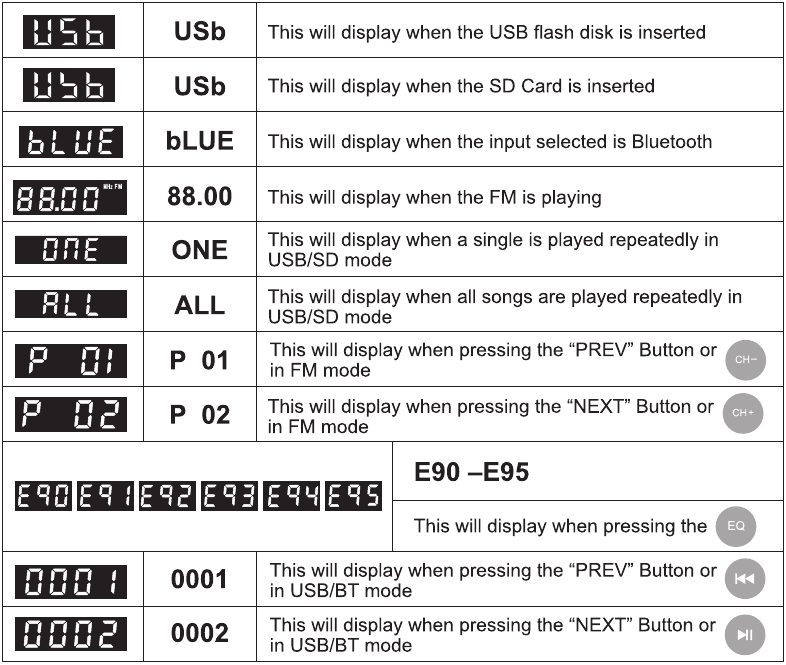

SCHERM

AANSLUITING

1. Zorg ervoor dat u het netsnoer loskoppelt voordat u aansluitingen maakt.
2. Schakel de stroom uit van alle componenten voordat u aansluitingen maakt.
3. Haal het netsnoer uit het stopcontact als het apparaat langere tijd niet wordt gebruikt.

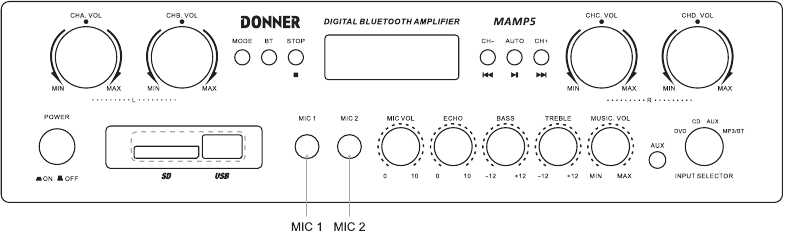

De microfoon aansluiten

Gebruik de microfoon niet in de richting van de luidspreker, omdat dit feedback (gehuil) kan veroorzaken

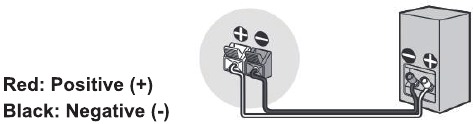

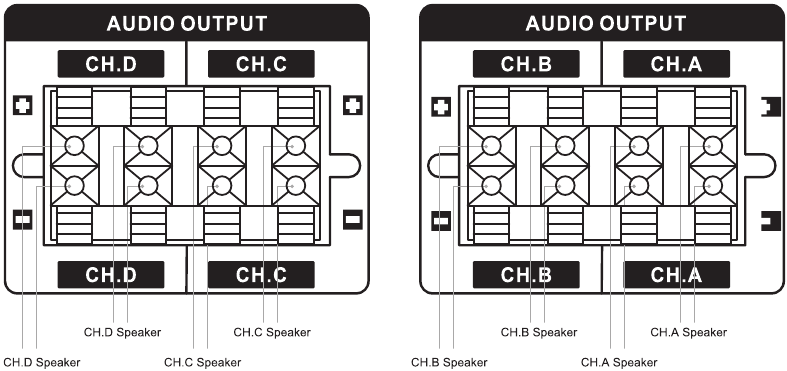

De luidspreker aansluiten

1. Om schade aan uw versterker/ontvanger te voorkomen, moet u ervoor zorgen dat de stroom is uitgeschakeld voordat u aansluitingen maakt of wijzigt.
2. De kwaliteit van de kabels en de aansluitingen beïnvloedt de geluidsweergave. Kies een luidsprekerkabel (niet meegeleverd) die geschikt is voor uw apparatuur.
3. Gebruik hetzelfde type luidspreker en zorg ervoor dat de luidsprekers die u gebruikt hetzelfde vermogen en dezelfde impedantie hebben.
4. Sluit altijd de (+) luidsprekerkabel aan op de (+) aansluiting van de versterker en de (-) luidsprekerkabel op de (-) aansluiting van de versterker. Als de kabels zijn omgewisseld, zal het geluid onnatuurlijk zijn en een gebrek aan bas hebben.


Methoden om de luidspreker aan te sluiten

1. Ten eerste moet de koperdraad van de luidsprekerkabel minstens 6 mm lang worden gereserveerd

2. Steek vervolgens alle koperdraden in de aansluiting van de versterker

3.

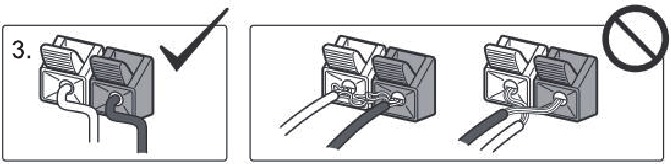

   Vermijd kortsluiting van de luidsprekers! Zorg ervoor dat de blanke draad van elke luidsprekerkabel geen andere luidsprekeraansluiting of de blanke draad van een andere luidsprekerkabel raakt.

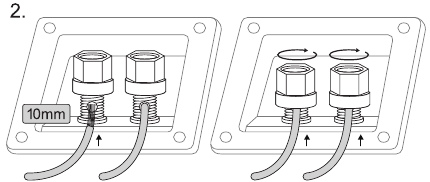

1. Draai en draai de luidsprekerknop los.

2. Steek de blanke draad erin (verwijder ca. 10 mm isolatie van de luidsprekerdraden.)

3. Draai vervolgens de knop vast en zet de draad vast
   of

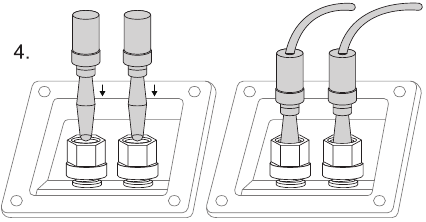

4. Banaanplugverbindingen zijn ook beschikbaar. Steek de Banaanplugconnector eenvoudig in de bijbehorende aansluiting


Suggesties voor de systeemconfiguratie

Het geluidseffect van het systeem wordt enigszins beïnvloed door de luisteromgeving. Als u een goed geluidseffect wilt produceren, moet u uw huidige locatieomgeving goed overwegen voordat u de daadwerkelijke installatie uitvoert.

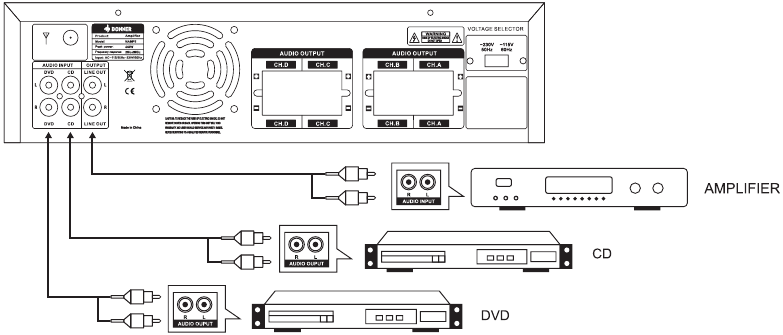

De audio-ingang/-uitgang aansluiten

Voordat u de bronnen aansluit, moet u de stroom van alle machines uitschakelen.

1. Sluit een CD/DVD aan op de AUDIO INPUT-aansluitingen met behulp van een audiokabel (niet meegeleverd). Zorg ervoor dat u het audiosnoer op de juiste aansluitingen aansluit.
2. Sluit een voorversterker aan op de LINE OUTPUT-aansluitingen met behulp van een audiokabel (niet meegeleverd). Zorg ervoor dat u het audiosnoer op de juiste aansluitingen aansluit.

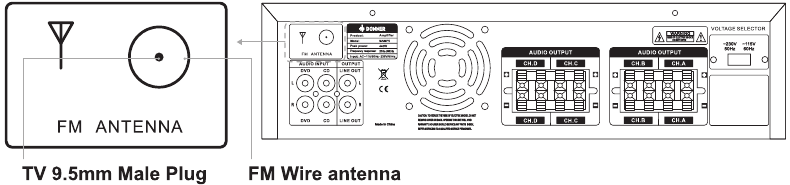

De FM-antenne aansluiten

1. Sluit de meegeleverde FM-antenne aan om naar de radio te luisteren.

2. Zorg ervoor dat u de FM-draadantenne volledig uitrekt
3. Als u de nieuwe antenne wilt vervangen, moet de antennepoort hetzelfde zijn als deze unit

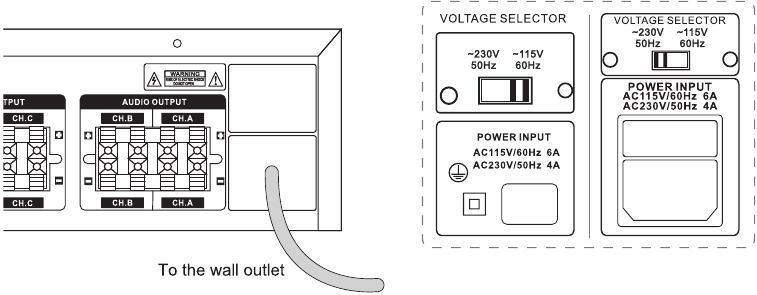

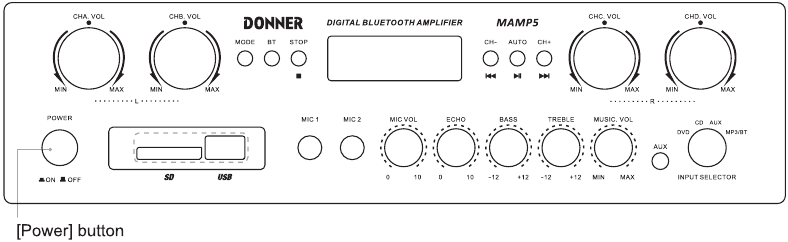

Het apparaat inschakelen

Voordat u het netsnoer aansluit, moet u de spanningsselector van dit apparaat instellen volgens uw lokale spanning. Een onjuiste instelling van de spanningsselector kan brand en schade aan dit apparaat veroorzaken.

1. Sluit het netsnoer aan op een stopcontact

2. Druk op de [Power]-knop om hem in te schakelen.


BASISWERKING

Ingangsselector

Draai de Input Selector naar de overeenkomstige positie voordat u een invoermodus selecteert (DVD / CD / AUX / MP3 / Bluetooth / FM)

1. Draai naar de "DVD"-ingangsmodus van de RCA-aansluiting
2. Draai naar de "CD"-ingangsmodus van de RCA-aansluiting.
3. Draai naar de "AUX"-ingangsmodus.
4. Draai naar de BT/FM/USB/SD-ingangsmodus

1. "MP3/BT"-ingangsmodus en druk vervolgens op de BT-knop op het voorpaneel
2. "MP3/BT"-ingangsmodus en druk vervolgens op de MODE-knop op het voorpaneel om naar de FM-modus te schakelen
3. "MP3/BT"-ingangsmodus en druk vervolgens op de MODE-knop op het voorpaneel om naar de USB-modus te schakelen

Bluetooth-modus

1. Draai de Input Selector naar de BT/FWUSB/SD-ingangsmodus

2. Druk op de BT-knop op het paneel, of druk op van de afstandsbediening om de BT-modus te selecteren.

3. Stel uw Bluetooth-apparaat in om te zoeken en verbinding te maken met "DONNER MAMP5"

4. Druk op de Play/Pause-knop of de Prev/Next-knop om te bedienen


FM-modus

1. Draai de Input Selector naar de BT/FM/USB/SD-ingangsmodus.

2. Druk op de MODE-knop op het paneel, of druk op van de afstandsbediening om de FM-modus te selecteren.

3. Druk op de Play/Pause-knop op het paneel of de afstandsbediening om automatisch naar het kanaal te zoeken

4. Druk op de Prev/Next-knop om het kanaal te bedienen


USB/SD-modus

1. Draai de Input Selector naar de BT/FWUSB/SD-ingangsmodus.

2. Druk op de MODE-knop op het paneel, of druk op van de afstandsbediening om de USB/SD-modus te selecteren.

3. Plaats de USB-schijf of SD-kaart die u gebruikt (er moeten nummers in de USB of SD staan) en de versterker speelt automatisch de nummers af

4. Druk op de Play/Pause-knop of de Prev/Next-knop om te bedienen


PROBLEEMOPLOSSING

SPECIFICATIES

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees en neem deze instructies in acht.
2. Gebruik dit product niet in de buurt van water.
3. Maak alleen schoon met een droge doek.
4. Controleer de spanning van uw lokale netvoeding
5. Blokkeer geen ventilatieopeningen. Installeer volgens de instructies van de fabrikant.
6. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
7. Gebruik alleen de bijgevoegde verdiensten/accessoires die door de fabrikant zijn gespecificeerd.
8. Koppel dit product los tijdens onweer en langdurig niet-gebruik.
9. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel

Gebruik alleen met de kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant of die bij het product wordt verkocht. Wees voorzichtig om letsel door omvallen te voorkomen bij het verplaatsen van de kar/het apparaat..
