Teac NT-505 - USB DAC / Netwerkspeler Handleiding

Meegeleverde accessoires

Controleer of de doos alle meegeleverde items bevat die hieronder worden weergegeven.
Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze items ontbreekt of tijdens het transport is beschadigd.
Stroomkabel × 1
RCA-conversiekabel (RCA naar mini-stekker) × 1
Afstandsbediening (RC-1330) × 1
Batterijen voor afstandsbediening (AAA) × 2
Gebruikershandleiding (dit document, inclusief garantie) × 1

Voor gebruik

Voorzorgsmaatregelen bij plaatsing

• Installeer dit apparaat niet op een locatie die heet kan worden. Dit omvat plaatsen die worden blootgesteld aan direct zonlicht of in de buurt van een radiator, verwarming, fornuis of andere verwarmingsapparatuur. Plaats het bovendien niet bovenop een versterker of andere apparatuur die warmte genereert. Dit kan verkleuring, vervorming of storing veroorzaken.
• Vermijd locaties die extreem koud zijn of worden blootgesteld aan overmatige vochtigheid of stof.
• Laat bij het installeren van dit apparaat een beetje ruimte (minstens 3 cm of 1") tussen het apparaat en muren en andere apparaten om een goede warmteafvoer mogelijk te maken. Als u het bijvoorbeeld in een rek plaatst, laat dan minstens 5 cm (2") open erboven en minstens 10 cm (4") open erachter. Het niet bieden van deze openingen kan ertoe leiden dat warmte zich binnenin ophoopt en brand veroorzaakt.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op het achterpaneel is afgedrukt. Raadpleeg een elektricien als u hierover twijfelt.
• Verplaats het apparaat niet tijdens gebruik.
• Open de behuizing van het apparaat niet, omdat dit schade aan de circuits of elektrische schokken kan veroorzaken. Neem contact op met uw dealer als er een vreemd voorwerp in het apparaat terechtkomt.
• Trek altijd rechtstreeks aan de stekker wanneer u de stekker uit het stopcontact haalt; trek nooit aan het snoer.

Onderhoud

Veeg vuil van de bovenklep en andere oppervlakken van het paneel met een zachte doek die licht bevochtigd is met een verdund neutraal reinigingsmiddel. Niet afvegen met chemische reinigingsdoeken, verdunner of andere chemische middelen. Dit kan het oppervlak beschadigen.
Koppel voor uw veiligheid het netsnoer los van het stopcontact voordat u gaat schoonmaken.

De TEAC Global Site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC Global Site: http://teac-global.com/
Klik in het gedeelte TEAC Downloads op de gewenste taal om de websitepagina Downloads voor die taal te openen.

De app voor afstandsbediening downloaden

Om de netwerkfuncties en de afspeelfuncties van de USB-flashdrive van dit apparaat te gebruiken, moet u ook een smartphone of tablet gebruiken waarop de TEAC HR Streamer-app (gratis) is geïnstalleerd en die is verbonden met hetzelfde netwerk als het apparaat.

De iPad/iPhone/iPod touch-app downloaden

Zoek naar "TEAC HR Streamer" in de App Store.

OPMERKING
De firmware van de netwerkmodule wordt bijgewerkt via TEAC HR Streamer. We raden u aan om dit apparaat regelmatig in TEAC HR Streamer te selecteren en het bij te werken met de nieuwste firmware. Er verschijnt een pop-upvenster met de aanbeveling om een firmware-update uit te voeren als er een beschikbaar is.

• Release is gepland voor een Android-versie (vanaf juni 2018). Zie de productwebsite voor meer informatie.

Netwerkverbindingen

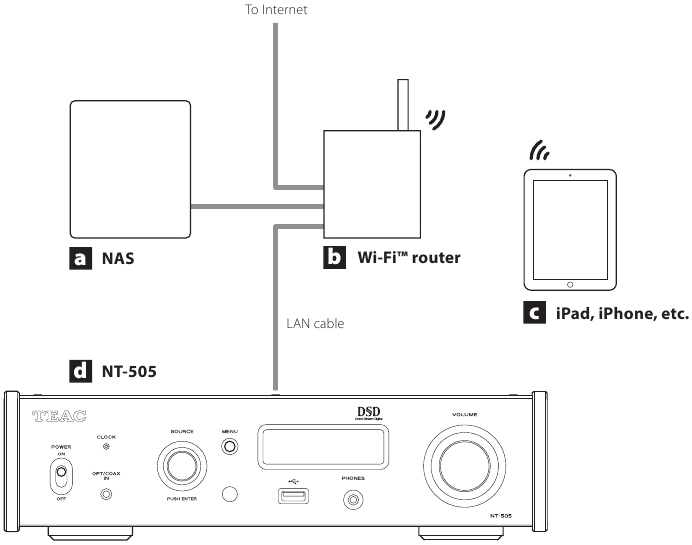

Verbindingsvoorbeeld

• De wifi-router moet met internet zijn verbonden bij het installeren van apps op de iPad, iPhone of een ander apparaat, bij het bijwerken van de NET-firmware van dit apparaat en bij het luisteren naar internetradio.

1. NAS (Network Attached Storage)
   Gebruik om audiobestanden op te slaan.
   Werking als een UPnP-server is noodzakelijk om het als een mediaserver te gebruiken. MinimServer is de mediaserver die wordt aanbevolen voor gebruik met dit apparaat.
2. Wi-Fi™-router
   Gebruik wifi om de iPad, iPhone of een ander apparaat met dit apparaat en de NAS te verbinden.
3. iPad, iPhone, enz.
   Installeer de app om dit apparaat te bedienen.
4. NT-505
   Dit apparaat. Het IP-adres wordt verkregen van de DHCP-server.

Aansluitingen

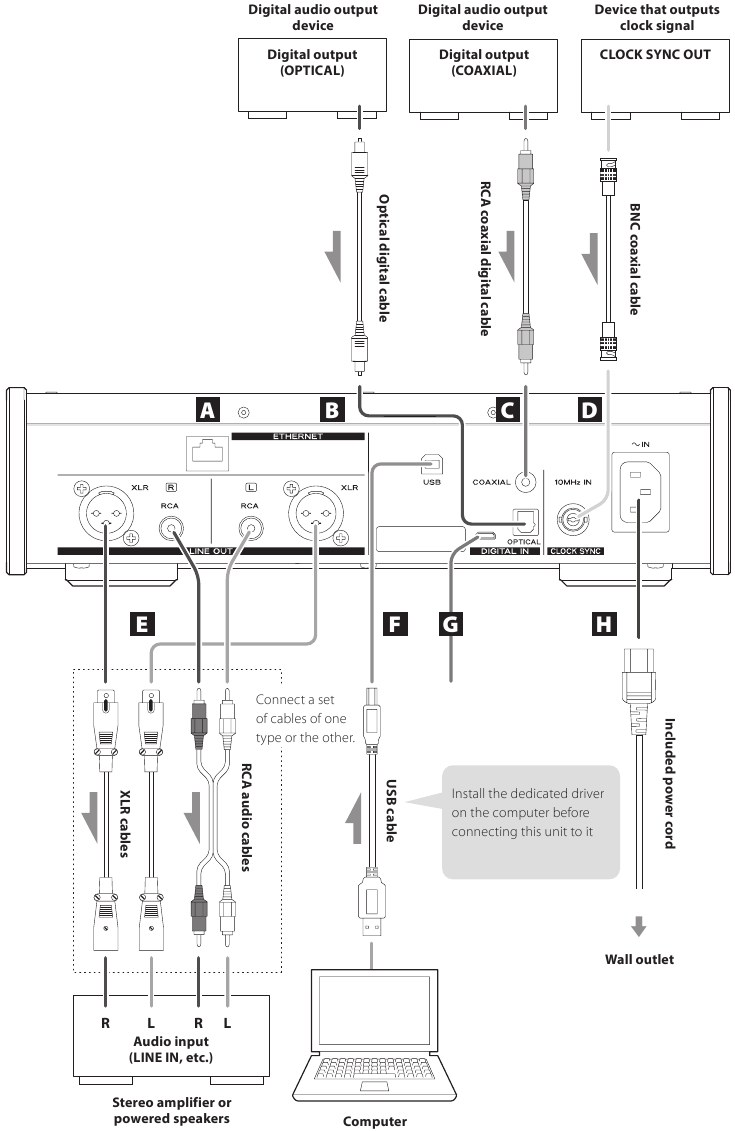

Achterpaneel

Sluit kabels aan voor de paarset voor lijnuput. Er wordt alleen geluid uitgevoerd van het geselecteerde paar.
Als een hoofdtelefoon is aangesloten, wordt er geen geluid meer uitgevoerd via de connectoren op het achterpaneel.
De polariteit van de XLR-connectoren kan zo worden ingesteld dat 2 of 3 HOT is.
Als u het volume vanaf de versterker wilt kunnen regelen, stelt u LINE OUT LEVEL in op "FIXED 0dB" of "FIXED +6dB".

1. ETHERNET-poort
   Sluit een in de handel verkrijgbare LAN-kabel aan op deze poort wanneer u dit apparaat wilt verbinden met een bekabeld netwerk of internet.
   • Bij het schakelen tussen ingangsbronnen wordt deze poort aangeduid als "NET" (NET).
2. OPTISCHE digitale audio-ingangsconnector
   Gebruik deze om digitale audio in te voeren. Sluit de optische digitale audio-uitgangsconnector van een audioapparaat erop aan.
   Gebruik een in de handel verkrijgbare optische digitale kabel met een vierkante connector (TOSLINK) voor aansluiting.
3. RCA COAXIAL digitale audio-ingangsconnector
   Gebruik deze om digitale audio in te voeren. Sluit de coaxiale digitale audio-uitgangsconnector van een audioapparaat erop aan.
   Gebruik een in de handel verkrijgbare RCA-coaxiale digitale kabel voor aansluiting.
4. CLOCK SYNC-ingang (10MHz IN)-connector
   Gebruik deze om een synchronisatiesignaal (kloksynchronisatie) in te voeren.
   Om een oscillatorsignaal van 10 MHz in te voeren, sluit u de oscillatoruitgang hier aan.
   Gebruik een in de handel verkrijgbare BNC-coaxkabel voor aansluiting.
   • Kloksynchronisatie is alleen mogelijk als de ingangsbron USB of NET is (inclusief USB-flashdrives).
5. Analoge audio-uitgang (LINE OUT)-connectoren
   Deze voeren 2 kanalen analoge audio uit. Sluit deze XLR- of RCA-connectoren aan op een stereoversterker of actieve luidsprekers.
   Gebruik in de handel verkrijgbare kabels voor aansluitingen.
   XLR: gebalanceerde XLR-kabels
   RCA: RCA-audiokabels
   Sluit de R-connector van dit apparaat aan op de R-connector van de versterker en de L-connector op de L-connector van de versterker.
   • Zie "Lijnuput" voor analoge uitgangsinstellingen.
6. USB-poort (achterkant)
   Gebruik deze om digitale audio van een computer in te voeren. Sluit deze aan op een USB-poort van een computer.
   Gebruik een in de handel verkrijgbare USB 2.0-kabel (A-B-type) voor deze aansluiting.
   LET OP
   Voordat u een computer aansluit waarop een Windows-besturingssysteem draait, moet u de speciale driver op de computer installeren.
   Een correcte verbinding is niet mogelijk met een computer waarop deze driver niet is geïnstalleerd.
7. Onderhoudspoort
   Deze wordt gebruikt voor onderhoud. Sluit niets aan op deze poort, tenzij u daartoe instructies hebt gekregen van onze serviceafdeling.
8. Stroomingang (~IN)
   Sluit hier het meegeleverde netsnoer aan.
   Nadat alle andere aansluitingen zijn voltooid, sluit u de stekker van het netsnoer aan op een stopcontact.

Gebruik geen ander netsnoer dan het netsnoer dat bij dit apparaat is geleverd. Het gebruik van andere netsnoeren kan leiden tot brand of elektrische schokken.
Haal de stekker uit het stopcontact als u het apparaat lange tijd niet gebruikt.

Voltooi alle andere aansluitingen voordat u het apparaat inschakelt.

• Lees de handleidingen van de apparaten die u aansluit zorgvuldig door en volg de instructies bij het maken van aansluitingen.
• Bundel aansluitkabels niet met netsnoeren. Dit kan ruis veroorzaken.
• Sluit alle stekkers volledig aan.

Voorpaneel

USB-flashdrives

Sluit USB-flashdrives aan op de USB-poort aan de voorkant van het apparaat. Om muziekbestanden op een USB-flashdrive af te spelen, stelt u de ingangsbron in op NET en gebruikt u de app voor het afspelen.

• Zie de gebruikershandleiding van de TEAC HR Streamer voor meer informatie.


Digitale audio-ingang (OPT/COAX IN)

Deze ingangsconnector kan worden gebruikt voor zowel optische (OPT) als coaxiale (COAX) aansluitingen.

Optische (OPT) aansluiting
Gebruik een in de handel verkrijgbare optische kabel met een mini-stekker.
Om deze ingang in te schakelen, draait u aan de SOURCE-knop om OPTICAL2 te selecteren.

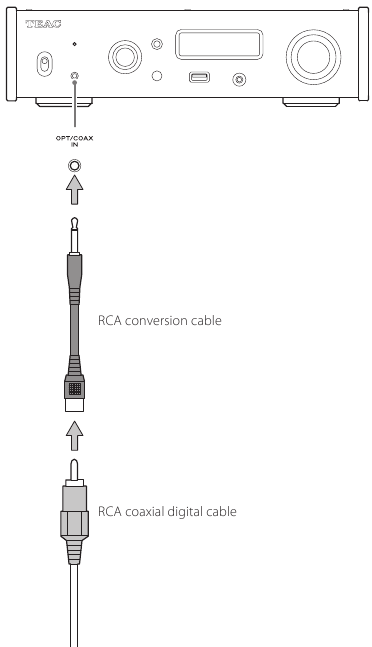

Coaxiale (COAX) aansluiting
Gebruik de meegeleverde RCA-conversiekabel en een in de handel verkrijgbare RCA-coaxiale digitale kabel.
Om deze ingang in te schakelen, draait u aan de SOURCE-knop om COAXIAL2 te selecteren.

Een hoofdtelefoon aansluiten

Sluit een hoofdtelefoon niet aan of los terwijl u een hoofdtelefoon draagt, en zet het apparaat niet aan of uit.
Dit kan leiden tot een plotseling hard geluid dat uw gehoor kan beschadigen.
Zet het volume altijd op het minimum voordat u een hoofdtelefoon opzet (op het display moet "0" worden weergegeven wanneer het is ingesteld op "STEP (0-100)" of "−∞ dB" wanneer het is ingesteld op "dB").

De afstandsbediening gebruiken

Voorzorgsmaatregelen voor gebruik

Misbruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of vlekken op nabijgelegen materialen. Lees en neem de voorzorgsmaatregelen zorgvuldig in acht.

• Richt de afstandsbediening, wanneer u deze gebruikt, op de signaalontvanger van de afstandsbediening op de hoofdeenheid vanaf een afstand van 5 m (16 ft) of minder. Plaats geen obstakels tussen de hoofdeenheid en de afstandsbediening.
• De afstandsbediening werkt mogelijk niet als de signaalontvanger van de afstandsbediening op het apparaat wordt blootgesteld aan direct zonlicht of fel licht. Als dit gebeurt, probeer dan het apparaat te verplaatsen.
• Houd er rekening mee dat het gebruik van deze afstandsbediening kan leiden tot een onbedoelde bediening van andere apparaten die door infraroodstralen kunnen worden bediend.

Batterijen plaatsen

Verwijder de afdekking van de achterkant van de afstandsbediening en plaats twee AAA-batterijen met hun / georiënteerd zoals weergegeven in de behuizing. Plaats de afdekking terug.

Wanneer batterijen moeten worden vervangen

Als de vereiste afstand tussen de afstandsbediening en de hoofdeenheid kleiner wordt of als het apparaat niet meer reageert op de knoppen van de afstandsbediening, vervang dan beide batterijen door nieuwe.
Gooi de gebruikte batterijen weg volgens de instructies erop of de vereisten die zijn vastgesteld door uw plaatselijke gemeente.

Namen en functies van onderdelen

Hoofdeenheid

1. POWER switch (AAN/UIT-schakelaar)
   Gebruik om de unit aan en uit te zetten.
   • Als het display donker is, ook al staat de POWER switch (AAN/UIT-schakelaar) op ON (AAN), dan is de oorzaak meestal een van de volgende.
     • De stroom is aan, maar DIMMER (helderheid van het display) staat op OFF (UIT).
     • De automatische energiebesparingsfunctie heeft de unit in de standby-modus gezet.
     • Het netsnoer is losgekoppeld.

Om de unit aan te zetten, drukt u op de STANDBY/ON (STAND-BY/AAN)-knop op de afstandsbediening, of zet u de POWER switch (AAN/UIT-schakelaar) een keer op OFF (UIT) en dan weer op ON (AAN).

2. CLOCK indicator (KLOK-indicator)
   Dit toont de status van de kloksynchronisatie.
   Brandt:
   De unit is gesynchroniseerd met de klok van de CLOCK SYNC input (10MHz IN)-connector.
   Knippert:
   Er wordt geen klok ingevoerd of de unit wordt niet gesynchroniseerd.
   Brandt niet:
   Er vindt geen kloksynchronisatie plaats.
   • Kloksynchronisatie is alleen mogelijk wanneer de ingangsbron USB of NET is (inclusief USB-flashstations).
   • Zie "Kloksynchronisatie".
3. Digital audio input (OPT/COAX IN) connector (Digitale audio-ingang (OPT/COAX IN)-connector)
   Gebruik om digitale audio in te voeren.
   Optische aansluiting: Gebruik een optische kabel met een ministekker.
   Coaxiale aansluiting: Gebruik de meegeleverde RCA-conversiekabel.
4. SOURCE knob (BRON-knop)
   Gebruik om de ingangsbron te selecteren.
   Gebruik om instellingswaarden te wijzigen wanneer een menu-item wordt weergegeven.
   Druk erop om als ENTER button (ENTER-knop) te gebruiken.
   Draai eraan wanneer het menu geopend is om het weergegeven item of de instellingswaarde te wijzigen.
5. MENU button (MENU-knop)
   Druk erop om de instellingsmodus te openen.
   Druk erop in de instellingsmodus om terug te keren naar het vorige scherm.
6. Remote control signal receiver (Signaalontvanger afstandsbediening)
   Deze ontvangt signalen van de afstandsbediening. Richt de afstandsbediening op de signaalontvanger van de afstandsbediening bij het bedienen van de afstandsbediening.
7. USB port (front) (USB-poort (voor))
   Sluit hier USB-flashstations aan.
   • Om muziekbestanden op een USB-flashstation af te spelen, stelt u de ingangsbron in op NET en gebruikt u de app voor het afspelen.
   • Sluit geen computer aan op de USB-poort aan de voorkant van de unit. Om audio van een computer in te voeren, sluit u deze aan op de USB-poort aan de achterkant van de unit.
   • Zie de TEAC HR Streamer User's Manual voor meer informatie.
8. PHONES jack (Koptelefoonaansluiting)
   Sluit hier een koptelefoon aan met een stereo ministekker van 3,5 mm (1/8").
   • Dit circuit van de koptelefoonversterker gebruikt een vierpolige connector met onafhankelijke links en rechts voor aarding. Gewone stekkers met 3 of 4 polen kunnen worden gebruikt.
   • Wanneer een koptelefoon op deze unit is aangesloten, wordt de koptelefoon output ingeschakeld en stopt de audio output van de analoge audio output (LINE OUT)-connectoren op het achterpaneel.

Bedradingsillustratie

9. Display
   Dit display toont informatie over de audio die wordt afgespeeld en menuschermen.
10. VOLUME knob (VOLUME-knop)
    Gebruik om het volume aan te passen. Draai naar rechts om het volume te verhogen en naar links om het volume te verlagen.
    • Om aanpassing van het volume van de analoge audio output van deze unit mogelijk te maken, stelt u LINE OUT LEVEL in op VARIABLE ("Line output level" (Lijn output level)). Dit maakt aanpassing van het analoge outputlevel mogelijk met behulp van de VOLUME knob (VOLUME-knop) van deze unit.
    • Volume-instellingen worden afzonderlijk bewaard voor analoge audio output en koptelefoon output.

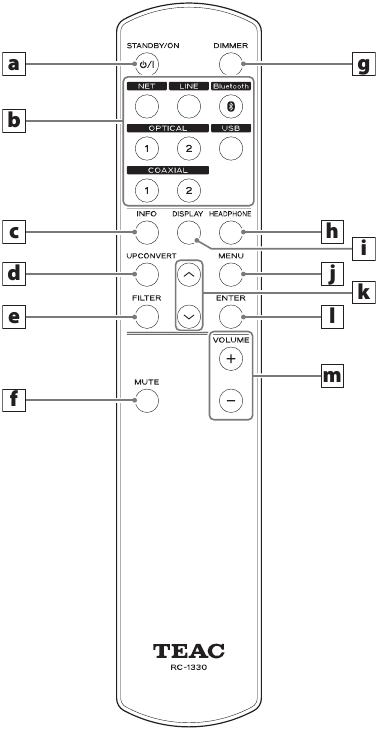

Afstandsbediening

Wanneer de hoofdeenheid en de afstandsbediening beide knoppen hebben met dezelfde functies, legt deze handleiding uit hoe u een van de knoppen kunt gebruiken. De andere overeenkomstige knop kan op dezelfde manier worden gebruikt.

1. STANDBY/ON button (STAND-BY/AAN-knop)
   Druk erop om de unit in de standby-modus te zetten of om hem aan te zetten.
2. Input selection buttons (Inputselectieknoppen)
   Gebruik om de afspeelbron te selecteren.
   • De LINE button (LIJN-knop) heeft geen functie.
3. INFO button (INFO-knop)
   Druk erop om informatie weer te geven, inclusief upconversie.
4. UPCONVERT button (UPCONVERT-knop)
   Druk erop om de upconversie-instelling te wijzigen.
5. FILTER button (FILTER-knop)
   Druk erop om de filterinstelling te wijzigen.
   Dit wijzigt het filter op basis van de input (PCM of DSD).
6. MUTE button (DEMPEN-knop)
   Druk erop om het volume te minimaliseren.
7. DIMMER button (DIMMER-knop)
   Druk erop om de helderheid van het display van de hoofdeenheid aan te passen.
8. HEADPHONE button (KOPTELEFOON-knop)
   Druk erop om de koptelefoon output aan en uit te zetten.
   Wanneer de koptelefoon output is uitgeschakeld, wordt geluid output van de analoge audio output (LINE OUT)-connectoren.
9. DISPLAY button (DISPLAY-knop)
10. MENU button (MENU-knop)
    Druk erop om de instellingsmodus te openen.
    Druk erop in de instellingsmodus om terug te keren naar het vorige scherm.
11. Up/down ((Omhoog/omlaag)/) buttons (knoppen)
    Gebruik om instellingsitems te selecteren.
12. ENTER button (ENTER-knop)
    Druk erop om het geselecteerde item te bevestigen.
13. VOLUME (+/−) buttons (VOLUME (+/−)-knoppen)
    Gebruik om het volume aan te passen.

Upconversie

U kunt de upconversiefunctie gebruiken met alle ingangsbronnen.
De relaties tussen de samplingfrequenties van de input en de samplingfrequenties na upconversie zijn als volgt.

Ingangsbron		Upconversie-instelling
Digitale audio-ingang	USB	OFF (UIT)	2×Fs	4×Fs	8×Fs	DSD 256	DSD 512
Samplingfrequentie van de input		Samplingfrequentie na upconversie
[kHz]		[kHz]				[MHz]
32	−	32	64	128	256	8.1	16.3
44.1	44.1	44.1	88.2	176.4	352.8	11.2	22.5
88.2	88.2	88.2	88.2	176.4	352.8	11.2	22.5
176.4	176.4	176.4	176.4	176.4	352.8	11.2	22.5
−	352.8	352.8	352.8	352.8	352.8	11.2	22.5
−	705.6	705.6	705.6	705.6	705.6	11.2	22.5
48	48	48	96	192	384	12.2	24.5
96	96	96	96	192	384	12.2	24.5
192	192	192	192	192	384	12.2	24.5
−	384	384	384	384	384	12.2	24.5
−	768	768	768	768	768	12.2	24.5

Deze waarden worden niet geconverteerd.

• De maximale upconversie is 8× Fs.
• Upconversie is niet mogelijk wanneer de input DSD is.
• Tijdens het afspelen van MQA wordt 4× Fs upconversie gebruikt, ongeacht de instelling.

Display

Wanneer aan

Nadat de bovenstaande berichten verschijnen, wordt de ingangsbron op het display weergegeven.

Informatie over de afspeelbron

De informatie over de afspeelbron verschijnt nadat het apparaat is ingeschakeld en nadat ongeveer 7 seconden zijn verstreken zonder dat er een instellingenscherm is geopend.
Het ingangssignaalformaat of het volume wordt rechts van de afspeelbron weergegeven. Druk op de DISPLAY (weergave) knop op de afstandsbediening om de weergave te wijzigen.

Voorbeeld van display
Informatie over de afspeelbron wordt weergegeven

• Gestopt

• Aan het afspelen


Druk op de DISPLAY (weergave) knop op de afstandsbediening.
Volume display

Naam van de afspeelbron

Dit toont de naam van de geselecteerde bron.
De namen op het display komen overeen met de geselecteerde connectoren als volgt.
De namen tussen haakjes verschijnen bij het schakelen.
USB (USB)
USB-poort op het achterpaneel
COAX1 (COAXIAL 1)
RCA COAXIAL digitale audio-ingangsconnector op het achterpaneel
COAX2 (COAXIAL 2)
Coaxiale verbinding met de digitale audio-ingang (OPT/COAX IN) op het voorpaneel
OPT1 (OPTICAL 1)
OPTICAL digitale audio-ingangsconnector op het achterpaneel
OPT2 (OPTICAL 2)
Optische verbinding met de digitale audio-ingang (OPT/COAX IN) op het voorpaneel
NET (NETWORK)
ETHERNET-poort
Bluetooth (Bluetooth)
Bluetooth-apparaat

Status van het ingangssignaal

Dit toont de status van het ingangssignaal.
Check
De verbinding wordt gecontroleerd.
PCM 32kHz
PCM 44.1kHz
PCM 48kHz
PCM 88.2kHz
PCM 96kHz
PCM 128kHz
PCM 176.4kHz
PCM 192kHz
PCM 256kHz
PCM 352.8kHz
PCM 384kHz
PCM 705.6kHz
PCM 768kHz
DSD 2.8MHz
DSD 5.6MHz
DSD 11.2MHz
DSD 22.5MHz
Deze tonen het type ingangssignaal en de samplingfrequentie.

Weergave van afspeelformaat informatie

Druk tijdens het afspelen op de INFO (info) knop op de afstandsbediening om de afspeelformaat informatie weer te geven.

Voorbeeld wanneer de afspeelbron USB, COAX1, COAX2, OPT1 of OPT2 is

• De displays van het ingangssignaal en het afspeelsignaal zijn hetzelfde wanneer de upconversie-instelling "OFF" (uit) is.


Voorbeeld wanneer de afspeelbron NET of Bluetooth is

Volumeweergave

Er kunnen twee soorten volumes worden weergegeven: STEP en dB.
Dit wordt ingesteld door de VOLUME TYPE (volumetype) instelling.
De volume-instelling die wordt weergegeven, wordt vergroot wanneer u aan de VOLUME (volume) knop van dit apparaat draait.

VOLUME TYPE (volumetype) ingesteld op "STEP (0-100)"
Voorbeeld van display

Het maximale volumeniveau is 100 en het minimale niveau is 0. Stel de VOLUME (volume) knop in op de minimumwaarde (0) voordat u een hoofdtelefoon aansluit. Als u dit niet doet, kan dit plotselinge luide geluiden veroorzaken, die uw gehoor kunnen beschadigen of andere problemen kunnen veroorzaken.

VOLUME TYPE (volumetype) ingesteld op "dB"
Voorbeeld van display

Het maximale volumeniveau is 0 en het minimale niveau is −∞ (negatieve oneindigheid). Stel de VOLUME (volume) knop in op de minimumwaarde (−∞) voordat u een hoofdtelefoon aansluit. Als u dit niet doet, kan dit plotselinge luide geluiden veroorzaken, die uw gehoor kunnen beschadigen of andere problemen kunnen veroorzaken.

Het ingestelde uitgangsniveau wordt weergegeven wanneer LINE OUT LEVEL (lijnuitgangsniveau) is ingesteld op "FIXED 0dB" (vast 0dB) of "FIXED +6dB" (vast +6dB).
Voorbeeld wanneer VOLUME TYPE (volumetype) is ingesteld op "dB"

• Als VOLUME TYPE (volumetype) is ingesteld op "STEP (0-100)", wordt "VOL. 86" weergegeven wanneer ingesteld op "FIXED 0dB" (vast 0dB) en "VOL. 90" wordt weergegeven wanneer ingesteld op "FIXED +6dB" (vast +6dB).

Wanneer er geen hoofdtelefoon is aangesloten en LINE OUT LEVEL (lijnuitgangsniveau) is ingesteld op "OFF" (uit), wordt "VOL. 0" of "−∞ dB" weergegeven.
Voorbeeld wanneer VOLUME TYPE (volumetype) is ingesteld op "dB"

Wanneer er geen hoofdtelefoon is aangesloten en LINE OUT LEVEL (lijnuitgangsniveau) is ingesteld op FIXED (vast) of OFF (uit)
Als u aan de VOLUME (volume) knop draait, wordt het volgende weergegeven.
LINE OUT LEVEL (lijnuitgangsniveau) ingesteld op FIXED (vast)

LINE OUT LEVEL (lijnuitgangsniveau) ingesteld op OFF (uit)

Basishandelingen

1. Zet de POWER (stroom) schakelaar in de ON (aan) stand om het apparaat in te schakelen.

   • Als er een stereo-versterker op dit apparaat is aangesloten, zet deze dan altijd als allerlaatste aan.
2. Draai aan de SOURCE (bron) knop om de ingangsbron te selecteren.

   De geselecteerde bron verschijnt op het display.
   • U kunt ook de knoppen voor het selecteren van de ingang op de afstandsbediening gebruiken.
   • Als het ingangssignaal geen digitaal audiosignaal is of een audio signaalformaat dat niet door dit apparaat wordt ondersteund, zoals Dolby Digital of DTS, wordt er geen audio uitgevoerd. Stel de digitale uitgang van het aangesloten apparaat in op PCM audio-uitgang.
   • Om audiobestanden af te spelen wanneer dit apparaat is ingesteld op USB, moet u eerst een speciale driver op de computer installeren voordat u ze aansluit.
   • DSD-gegevens kunnen alleen worden afgespeeld wanneer de ingangsbron USB of NET (inclusief USB-flashstations) is of bij gebruik van digitale ingang in DoP-formaat.
   • Om NET of de USB-poort aan de voorzijde te gebruiken, installeert u de TEAC HR Streamer (gratis) op een smartphone of tablet en verbindt u deze met hetzelfde netwerk als het apparaat.
3. Bedien het afspeelapparaat.
   Raadpleeg de bedieningshandleiding van dat apparaat.
4. Pas het volume aan.
   Bij gebruik van de lijnuitgangen
   Wanneer LINE OUT LEVEL (lijnuitgangsniveau) is ingesteld op VARIABLE (variabel), draait u aan de VOLUME (volume) knop van dit apparaat om het volume aan te passen.
   Wanneer LINE OUT LEVEL (lijnuitgangsniveau) is ingesteld op een andere instelling, kan het volume niet vanaf dit apparaat worden aangepast. Gebruik de stereo-versterker of een ander apparaat dat op dit apparaat is aangesloten om het volume aan te passen.
   Wanneer een hoofdtelefoon op dit apparaat is aangesloten
   Draai aan de VOLUME (volume) knop van dit apparaat om het volume aan te passen.
   • Wanneer de VOLUME (volume) knop van dit apparaat is ingeschakeld, wordt de volume-instelling weergegeven.

Draadloze Bluetooth®-technologie

Opmerkingen over Bluetooth®

Wanneer u dit apparaat gebruikt met een mobiele telefoon of andere Bluetooth-apparaten, mogen deze niet meer dan ongeveer 10 m (33 ft) van elkaar verwijderd zijn.
Afhankelijk van de gebruiksomstandigheden kan de effectieve transmissieafstand echter korter zijn.
Draadloze communicatie met elk apparaat dat draadloze Bluetooth-technologie ondersteunt, is niet gegarandeerd.
Om de compatibiliteit tussen dit apparaat en een ander apparaat dat draadloze Bluetooth-technologie ondersteunt te bepalen, raadpleegt u de bedieningshandleiding van dat apparaat of neemt u contact op met de winkel waar u het hebt gekocht.

Profielen

Dit apparaat ondersteunt de volgende Bluetooth-profielen.

• A2DP (Advanced Audio Distribution Profile)
• AVRCP (Audio/Video Remote Control Profile)

Om audio over te brengen met behulp van draadloze Bluetooth-transmissie, moet het Bluetooth-apparaat A2DP ondersteunen.
Om het afspelen op het Bluetooth-apparaat te bedienen, moet het AVRCP ondersteunen.
Zelfs als een Bluetooth-apparaat dezelfde profielen ondersteunt, kunnen de functies ervan verschillen afhankelijk van de specificaties.

Codecs

Dit apparaat ondersteunt de volgende codecs. Het selecteert automatisch een van deze tijdens de audio-overdracht.

• SBC
• AAC
• Qualcomm® aptX™ audio
• Qualcomm® aptX™ HD audio
• LDAC

Het apparaat selecteert de juiste codec om te gebruiken op basis van de codec-compatibiliteit van het andere Bluetooth-apparaat en de communicatieomstandigheden.

LDAC is een audiocoderingstechnologie ontwikkeld door Sony waarmee de transmissie van audio-inhoud met hoge resolutie (Hi-Res) mogelijk is, zelfs via een Bluetooth-verbinding.
In tegenstelling tot andere Bluetooth-compatibele coderingstechnologieën zoals SBC, werkt het zonder enige down-conversie van de Hi-Res Audio-inhoud* en staat het ongeveer drie keer meer gegevens** toe dan die andere technologieën om via een draadloos Bluetooth-netwerk te worden verzonden met een ongekende geluidskwaliteit, door middel van efficiënte codering en geoptimaliseerde packetization.
* exclusief inhoud in DSD-indeling
** in vergelijking met SBC (Subband Coding) wanneer de bitrate van 990 kbps (96/48 kHz) of 909 kbps (88.2/44.1 kHz) is geselecteerd

OPMERKING

• U kunt de codec die moet worden gebruikt niet selecteren door bijvoorbeeld op een knop te drukken.
• Vanwege de kenmerken van draadloze Bluetooth-technologie zal het afspelen vanaf een Bluetooth-apparaat iets vertraagd zijn in vergelijking met het afspelen vanaf dit apparaat.

Inhoudsbescherming

Dit apparaat ondersteunt SCMS-T als een vorm van inhoudsbescherming bij het verzenden van audio, zodat het beschermde audio kan afspelen.

Transmissiebeveiliging

Dit apparaat ondersteunt beveiligingsfuncties tijdens draadloze Bluetooth-transmissie in overeenstemming met de standaardspecificaties van Bluetooth, maar het garandeert de privacy van dergelijke transmissies niet. TEAC CORPORATION aanvaardt geen verantwoordelijkheid mocht er een informatielek optreden tijdens draadloze Bluetooth-transmissie.

Koppelen met een ander Bluetooth-apparaat

Het koppelen van dit apparaat met een ander Bluetooth-apparaat is de eerste keer dat het wordt gebruikt en wanneer u voor het eerst verbinding maakt met een ander Bluetooth-apparaat noodzakelijk.

1. Draai aan de SOURCE-knop om Bluetooth te selecteren.

2. Schakel Bluetooth-transmissie in op het andere Bluetooth-apparaat.
3. Houd de SOURCE-knop ingedrukt om de koppelingsmodus te activeren.

   • "PAIRING..." knippert tijdens het koppelen.

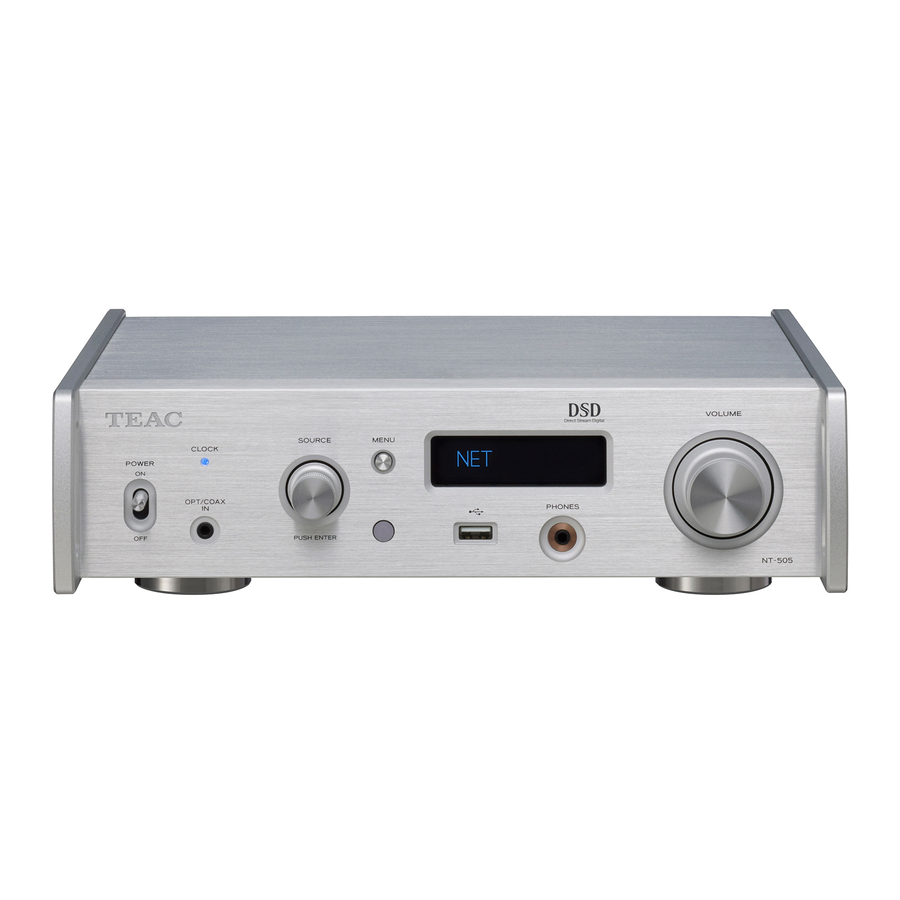

4. Selecteer "NT-505" (dit apparaat) op het andere Bluetooth-apparaat.
   Nadat dit apparaat de koppelingsmodus heeft geactiveerd, koppelt u het vanaf het andere Bluetooth-apparaat.
   Raadpleeg de bedieningshandleiding van dat Bluetooth-apparaat voor meer informatie.
   Na verbinding toont het display de naam van het verbonden apparaat, gevolgd door de ingangsbron.
   Voorbeeld van weergave


Afspelen vanaf een Bluetooth-apparaat

• Koppel dit apparaat de eerste keer dat u het gebruikt en wanneer u het voor het eerst met een ander Bluetooth-apparaat wilt verbinden.
• Wanneer u een ander Bluetooth-apparaat koppelt of ermee verbindt, moeten ze zich binnen enkele meters van elkaar bevinden. Als ze te ver van elkaar verwijderd zijn, kan het koppelen en verbinden daarna onmogelijk worden.

1. Schakel Bluetooth-transmissie in op het andere Bluetooth-apparaat.
2. Draai aan de SOURCE-knop om Bluetooth te selecteren.
   Hiermee wordt de bron ingesteld op Bluetooth.
   • U kunt ook de Bluetooth-knop op de afstandsbediening gebruiken.

Voorbeeld van weergave

Dit apparaat zoekt naar gekoppelde apparaten en maakt automatisch verbinding met een apparaat als het wordt gevonden.
LET OP
Afhankelijk van het bronapparaat moet u mogelijk ook verbindingshandelingen uitvoeren. Raadpleeg de bedieningshandleiding van het bronapparaat als u geen succesvolle verbinding kunt maken.

Het verbonden apparaat wijzigen

1. Druk op de SOURCE-knop om DEVICE SELECT (APPARAAT SELECTEREN) weer te geven.
   De onderste regel van het display toont de naam van het laatst verbonden apparaat.
   Voorbeeld van weergave

2. Draai aan de SOURCE-knop om reeds gekoppelde Bluetooth-apparaten weer te geven.
   • Het apparaat kan maximaal acht apparaatkoppelingen onthouden.
   • Als er geen gekoppeld apparaat beschikbaar is, wordt het scherm als volgt weergegeven.

   • Houd de ENTER-knop ingedrukt om de koppelingsmodus te activeren.
   • De eerste 16 tekens van de apparaatnaam worden weergegeven.
   • Als er andere tekens dan Engelse letters en cijfers zijn opgenomen in de apparaatnaam, wordt deze niet correct weergegeven.
3. Druk op de SOURCE-knop om verbinding te maken.
   Na verbinding toont het display de ingangsbron.
   LET OP
   Ongeacht de verbindingsstatus van dit apparaat en het andere Bluetooth-apparaat, start u zowel dit apparaat als het andere apparaat opnieuw op en verbindt u ze opnieuw als de ingangsbron niet wordt weergegeven.
   OPMERKING
   Afhankelijk van het bronapparaat moet u mogelijk ook verbindingshandelingen uitvoeren.
   Raadpleeg de bedieningshandleiding van het bronapparaat als u geen succesvolle verbinding kunt maken.
4. Start het afspelen op het andere Bluetooth-apparaat.
   • Controleer of het volume is verhoogd op het andere Bluetooth-apparaat. Als u het volume op het afspeelapparaat niet verhoogt, wordt er mogelijk geen geluid van dit apparaat uitgevoerd.

OPMERKING
Houd de MENU-knop ingedrukt om een gekoppeld apparaat te wissen.

Instellingen

1. Druk op de MENU button (knop) om het menuscherm te openen.

2. Draai aan de SOURCE knob (bronknop) om het item weer te geven dat u wilt instellen.

   • U kunt ook de omhoog en omlaag (, ) buttons (knoppen) op de afstandsbediening gebruiken.
     De menu-items verschijnen in de volgende volgorde.

3. Druk op de SOURCE knob (bronknop).

   • U kunt ook op de ENTER button (knop) op de afstandsbediening drukken.
   • De momenteel ingestelde waarde wordt op het display weergegeven.
4. Draai aan de SOURCE knob (bronknop) om de instellingswaarde te wijzigen.
   • U kunt ook de omhoog en omlaag (, ) buttons (knoppen) op de afstandsbediening gebruiken.
   • Druk op de MENU button (knop) om terug te keren naar de selectie van het instellingsitem.
5. Druk op de SOURCE knob (bronknop).
   • U kunt ook op de ENTER button (knop) op de afstandsbediening drukken.
6. Wanneer u klaar bent met het wijzigen van instellingen, drukt u op de MENU button (knop) om de status van de invoerbron opnieuw weer te geven.

   • Als u ongeveer 7 seconden niets doet, keert het display terug naar de weergave van de status van de invoerbron.

Upconversie

Gebruik deze optie om het upconversiecircuit te activeren bij ontvangst van PCM-signalen.

• Tijdens MQA-weergave wordt 4× Fs-upconversie gebruikt, ongeacht de instelling.


OFF
Het originele ingangssignaal wordt rechtstreeks naar de D/A-converter gestuurd zonder upconversie.
2× Fs
Als het ingangsaudiosignaal minder is dan 2× een standaard samplingfrequentie, wordt het 2× upgeconverteerd en vervolgens naar de D/A-converter gestuurd.
4× Fs
Als het ingangsaudiosignaal minder is dan 4× een standaard samplingfrequentie, wordt het 4× upgeconverteerd en vervolgens naar de D/A-converter gestuurd.
8× Fs
Als het ingangsaudiosignaal minder is dan 8× een standaard samplingfrequentie, wordt het 8× upgeconverteerd en vervolgens naar de D/A-converter gestuurd.
DSD 256
DSD 512
De ingangsbron wordt geconverteerd naar de digitale DSD-indeling en vervolgens naar de D/A-converter gestuurd.

PCM digitaal filter

Hiermee stelt u het type digitale filter in dat wordt gebruikt bij het converteren van PCM-signalen van digitaal naar analoog.

Sharp roll off
Een FIR-filter met een steile afval wordt gebruikt om signalen buiten de audioband scherp af te snijden.
Slow roll off
Een FIR-filter met een langzame afval wordt gebruikt om signalen buiten de audioband geleidelijk af te snijden.
Short Delay Sharp
Een kort vertragingsfilter met een steile afval wordt gebruikt om signalen buiten de audioband scherp af te snijden.
Short Delay Slow
Een kort vertragingsfilter met een langzame afval wordt gebruikt om signalen buiten de audioband geleidelijk af te snijden.
Low dispersion
Er wordt een kort vertragingsfilter met lage dispersie gebruikt dat de achterblijfkarakteristieken in hoge frequenties verbetert.
OFF
Er wordt geen digitaal filter gebruikt.

• Bij ontvangst van signalen van 352,8 kHz, 384 kHz, 705,6 kHz of 768 kHz wordt het digitale filter tijdens de weergave uitgeschakeld, ongeacht deze instelling.
• Tijdens MQA-weergave is de instelling voor het digitale PCM-filter uitgeschakeld en wordt Short Delay Slow gebruikt.

Opmerking over het digitale filter tijdens PCM-weergave
FIR-type digitale filters
Dit type filter heeft een gevestigde reputatie op het gebied van geluidskwaliteit en beschikt over een tonale kwaliteit met zowel dichte, rijke geluidsweerkaatsingen als scherpe geluidstransiënten.
Short Delay-type digitale filters
Dit type filter heeft geen pre-echo in de impulsrespons en beschikt over een natuurlijke geluidsaanval en nagalm voor een tonale kwaliteit die dicht bij het origineel ligt.

DSD digitaal filter

Hiermee stelt u het type digitale filter in dat wordt gebruikt bij het converteren van DSD-signalen van digitaal naar analoog.

NARROW
De afsnijfrequentie wordt ingesteld op basis van het DSD-signaal, als volgt.

DSD-signaal	Afsnijfrequentie
2,8 MHz	39 kHz
5,6 MHz	78 kHz
11,2 MHz	156 kHz
22,5 MHz	312 kHz

WIDE
De afsnijfrequentie wordt ingesteld op basis van het DSD-signaal, als volgt.

DSD-signaal	Afsnijfrequentie
2,8 MHz	76 kHz
5,6 MHz	152 kHz
11,2 MHz	304 kHz
22,5 MHz	608 kHz

Kloksynchronisatie

• Kloksynchronisatie is alleen mogelijk als de ingangsbron USB of NET is (inclusief USB-flashstations).


OFF
Er wordt geen kloksynchronisatie gebruikt.
ON
De masterclock van dit apparaat wordt gesynchroniseerd met de 10MHz-klokingang via de CLCOK SYNC input (10MHz IN) connector (ingang).

Lijnuitgang

Gebruik deze optie om de connectoren te selecteren die analoge audio uitvoeren.

• Uitvoer via zowel de RCA-connectoren als de XLR-connectoren tegelijkertijd is niet mogelijk.


RCA
Uitvoer via de RCA-connectoren.
XLR (HOT 2)
Uitvoer via de XLR-connectoren met 2: HOT-polariteit.
XLR (HOT 3)
Uitvoer via de XLR-connectoren met 3: HOT-polariteit.

Lijnuitgangsniveau

Gebruik deze optie om het audioniveau te selecteren dat wordt uitgevoerd via de analoge audio-uitgang (LINE OUT) connectoren.

FIXED 0dB
Er wordt maximaal 2 Vrms uitgevoerd. Selecteer dit als u het volume wilt aanpassen met een versterker.

• Er wordt geen geluid uitgevoerd als er een hoofdtelefoon is aangesloten.

FIXED +6dB
Er wordt maximaal 4 Vrms uitgevoerd. Selecteer dit als u het volume wilt aanpassen met een versterker.

• Er wordt geen geluid uitgevoerd als er een hoofdtelefoon is aangesloten.
• Als het geluid vervormt, stelt u dit in op FIXED 0dB.

VARIABLE
Hiermee kunt u het analoge uitgangsniveau aanpassen met de VOLUME knob (volumeknop). Selecteer dit als u het volume wilt aanpassen met dit apparaat.

• Er wordt geen geluid uitgevoerd als er een hoofdtelefoon is aangesloten.

OFF
Er wordt nooit geluid uitgevoerd.

Helderheid van het display

DARK
Donker
SLIGHTLY BRIGHT
Zwak verlicht
BRIGHT
Helder verlicht
AUTO OFF
Automatisch uit

• Het display blijft onverlicht, zelfs als het apparaat is ingeschakeld.

Volumeweergave

Hiermee stelt u in hoe het volume wordt weergegeven.

STEP (0-100)
Hiermee wordt het volume weergegeven in stappen van 0 (minimaal) tot 100 (maximaal).
dB
Hiermee wordt het volume weergegeven in decibel (dB).

Schermindicatie

Selecteer de informatie die rechts van de afspeelbron wordt weergegeven.

volume
Het volume wordt weergegeven.
sampling freq.
Informatie over de afspeelbron wordt weergegeven.

Automatische energiebesparende functie

Dit apparaat heeft een automatische energiebesparende functie.

• De automatische energiebesparende functie is ingeschakeld wanneer het apparaat nieuw uit de fabriek wordt verzonden.


OFF
De automatische energiebesparende functie is uitgeschakeld.
ON
Het apparaat gaat automatisch in de stand-by modus als er ongeveer 30 minuten geen audio wordt uitgevoerd en er geen handelingen worden uitgevoerd.

Informatieweergave

Hier wordt de versie van de firmware weergegeven die door het apparaat wordt gebruikt.

SYSTEM
De firmwareversie van de microcomputer
USB
De firmwareversie van de USB-module
Bluetooth
De firmwareversie van de Bluetooth-module
NETWORK
De firmwareversie van de netwerkmodule

Muziek afspelen op een computer

De driver installeren

Dit apparaat kan worden aangesloten op computers met de volgende besturingssystemen. Werking met andere besturingssystemen wordt niet gegarandeerd (vanaf november 2017).

Bij gebruik van Mac

De driver werkt met de volgende versies.
OS X Lion (10.7)
OS X Mountain Lion (10.8)
OS X Mavericks (10.9)
OS X Yosemite (10.10)
OS X El Capitan (10.11)
macOS Sierra (10.12)
macOS High Sierra (10.13)
Dit apparaat werkt met de standaard OS-driver, dus het is niet nodig om een speciale driver te installeren.
Er moet echter een speciale driver op de computer worden geïnstalleerd om Bulk Pet te kunnen gebruiken.

Bij gebruik van Windows

De driver werkt met de volgende versies.
Windows 7 (32/64-bit)
Windows 8 (32/64-bit)
Windows 8.1 (32/64-bit)
Windows 10 (32/64-bit)

De driver op de computer installeren
Om audiobestanden die op een computer zijn opgeslagen via dit apparaat af te spelen, moet u vooraf een speciale driver op die computer installeren. Download de speciale driver van de TEAC Global Site.
TEAC Global Site http://www.teac-global.com/

LET OP
Installeer de speciale driver voordat u het apparaat via USB op de computer aansluit.
Als u dit apparaat op een computer aansluit voordat u de driver installeert, werkt het niet correct.

• Voor instructies over de procedures voor het installeren van de driver gaat u naar de pagina Downloads van de TEAC Global site (http://teac-global.com/).
• Afhankelijk van de combinatie van hardware en software is een goede werking mogelijk niet mogelijk, zelfs niet met de bovenstaande besturingssystemen.

Over transmissiemodus

Dit apparaat kan gegevens overdragen in Isochronous- of Bulk Pet-modus. De samplingfrequenties die kunnen worden verzonden zijn 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384, 705,6 en 768 kHz.
Wanneer de verbinding correct is, kunt u "TEAC USB AUDIO DEVICE" selecteren als audio-uitvoer vanaf het besturingssysteem van de computer.

• Tijdens de gegevensoverdracht worden de audiogegevens die vanaf de computer worden verzonden verwerkt met behulp van de klok van dit apparaat, waardoor de hoeveelheid jitter die optreedt tijdens de gegevensoverdracht kan worden verminderd.

De weergavetoepassing TEAC HR Audio Player downloaden

U kunt Mac- en Windows-versies van onze gratis TEAC HR Audio Player-toepassing downloaden die het afspelen van DSD-bestanden ondersteunt vanaf de TEAC Global Site (http://teac-global.com/).

TEAC HR Audio Player instellingsopmerking

Om 22,5MHz DSD-opnamen af te spelen met TEAC HR Audio Player, opent u het venster Configure (Configureren) en stelt u de "Decode mode" (Decodeermodus) in op "DSD Native" (DSD Native).
Om andere indelingen dan 22,5MHz DSD af te spelen, kunt u dit naar wens instellen op "DSD over PCM" of "DSD Native".
Zie "Selecting DSD decoding mode" (DSD-decodeermodus selecteren) in de TEAC HR Audio Player Owner's Manual (Handleiding).

Audiobestanden vanaf een computer afspelen

1. Sluit de USB-poort aan de achterkant van dit apparaat aan op de computer met behulp van een USB-kabel.

   • Gebruik een kabel met een connector die overeenkomt met die van dit apparaat.
2. Schakel de computer in.
   • Bevestig dat het besturingssysteem correct is opgestart.
3. Schuif de POWER-schakelaar naar de ON-stand om het apparaat in te schakelen.

4. Draai aan de SOURCE-knop om USB te selecteren.

5. Start het afspelen van een audiobestand op de computer.
   Door het uitgangsvolume van de computer te maximaliseren en de volume-uitvoer van de stereo-versterker aan te passen, kan een betere geluidskwaliteit worden bereikt.
   Minimaliseer het volume van de stereo-versterker voordat u begint met afspelen. Verhoog het vervolgens geleidelijk.
   Als u een hoofdtelefoon gebruikt die op dit apparaat is aangesloten, draait u de VOLUME-knop tegen de klok in om het volume te minimaliseren voordat u ze opzet. Verhoog het vervolgens geleidelijk.
   • De computer en dit apparaat kunnen elkaar niet bedienen.
   • Doe geen van de volgende handelingen tijdens het afspelen van een audiobestand via USB. Dit kan een storing in de computer veroorzaken. Sluit altijd de audio-afspeelsoftware af voordat u een van de volgende handelingen uitvoert.
     • De USB-kabel loskoppelen
     • Het apparaat uitschakelen of in de stand-bymodus zetten
     • De huidige ingangsselectie wijzigen
   • Wanneer u een audiobestand via USB afspeelt, worden ook computerbedieningsgeluiden uitgevoerd. Als u niet wilt dat deze geluiden worden uitgevoerd, configureert u de juiste instellingen op de computer om ze uit te schakelen.
   • Als u dit apparaat op de computer aansluit of de ingang ervan wijzigt in USB nadat u de audio-afspeelsoftware hebt gestart, worden audiobestanden mogelijk niet correct afgespeeld. Als dit toch gebeurt, start u de audio-afspeelsoftware opnieuw of start u de computer opnieuw op.

MQA (Master Quality Authenticated)

MQA is een bekroonde Britse technologie die het geluid van de originele masteropname levert. Het master MQA-bestand is volledig geverifieerd en is klein genoeg om te streamen of te downloaden.
Ga naar mqa.co.uk voor meer informatie.
De NT-505 bevat MQA-technologie, waarmee u MQA-audiobestanden en -streams kunt afspelen, waardoor het geluid van de originele masteropname wordt geleverd.
'MQA' of 'MQA.' geeft aan dat het product een MQA-stream of -bestand decodeert en afspeelt, en geeft de herkomst aan om ervoor te zorgen dat het geluid identiek is aan dat van het bronmateriaal. ''MQA." geeft aan dat het een MQA Studio-bestand afspeelt, dat in de studio is goedgekeurd door de artiest/producer of is geverifieerd door de auteursrechthebbende.

• Dit apparaat kan MQA-streams en -bestanden alleen decoderen wanneer de afspeelbron NET is.

Weergavevoorbeeld tijdens het afspelen van MQA

Probleemoplossing

Als u een probleem met het apparaat ervaart, neem dan even de tijd om de volgende informatie te bekijken voordat u service aanvraagt. Als het nog steeds niet correct werkt, neem dan contact op met de winkel waar u het apparaat hebt gekocht.

Algemeen

Het apparaat wordt niet ingeschakeld.

• Controleer of het netsnoer volledig in het stopcontact is gestoken. Als het stopcontact is geschakeld, controleer dan of de schakelaar in de ON-stand staat.
• Sluit een ander elektrisch apparaat aan op het stopcontact om te bevestigen dat het stroom levert.
• Als de automatische energiebesparingsfunctie ervoor heeft gezorgd dat het apparaat in de stand-by staat, drukt u op de STANDBY/ON-knop op de afstandsbediening om het apparaat weer in te schakelen.

Er wordt geen geluid uitgevoerd.

• Als een stereo-versterker op dit apparaat is aangesloten, past u het volume aan.
• Als u een hoofdtelefoon gebruikt die op dit apparaat is aangesloten, gebruikt u de VOLUME-knop om het volume aan te passen.
• Gebruik de SOURCE-knop om de ingang te selecteren die is aangesloten op de bron die u wilt horen.
• Bevestig de aansluitingen met andere apparatuur opnieuw.

Er is een brommend geluid.

• Als een aansluitkabel zich in de buurt van een netsnoer, tl-licht of een soortgelijke oorzaak van interferentie bevindt, vergroot dan de afstand tussen hen zoveel mogelijk.

Er komt geen geluid uit één kant van de hoofdtelefoon.

• Bevestig dat de hoofdtelefoonstekker volledig is ingestoken.

Klok synchroniseren

De CLOCK-indicator stopt niet met knipperen.

• Zet de kloksynchronisatie op OFF wanneer u deze niet gebruikt.
• Synchronisatie met het kloksignaal dat wordt ingevoerd is mogelijk niet mogelijk. Controleer de aansluitingen van de kloksynchronisatieconnectoren en de instellingen van het aangesloten apparaat.

Aansluitingen met een computer

Computer herkent dit apparaat niet.

• Zie het gedeelte "De driver installeren" voor informatie over ondersteunde besturingssystemen. Werking met niet-ondersteunde besturingssystemen wordt niet gegarandeerd.

Er treedt ruis op.

• Het starten van andere toepassingen tijdens het afspelen van een audiobestand kan het afspelen onderbreken of ruis veroorzaken. Start geen andere toepassingen tijdens het afspelen.
• Wanneer het apparaat bijvoorbeeld via een USB-hub op een computer is aangesloten, kan er ruis te horen zijn. Als dit gebeurt, sluit u het apparaat rechtstreeks op de computer aan.

Audiobestanden kunnen niet worden afgespeeld.

• Sluit dit apparaat aan op de computer en zet de ingang van dit apparaat op USB voordat u de audio-afspeelsoftware start.
  Als u dit apparaat op de computer aansluit of de ingang ervan wijzigt in USB nadat u de audio-afspeelsoftware hebt gestart, worden audiobestanden mogelijk niet correct afgespeeld.

Bluetooth-functie

Kan de apparaatnaam niet weergeven.

• Dit apparaat ondersteunt de weergave van symbolen of doublebyte-tekens, waaronder Japans en Chinees, niet.
  Gebruik alleen Engelse letters en cijfers voor de namen van Bluetooth-apparaten die op dit apparaat zijn aangesloten.

Kan het aangesloten Bluetooth-apparaat niet wijzigen.

• Dit apparaat kan niet tegelijkertijd Bluetooth-verbindingen met meerdere Bluetooth-apparaten hebben.
  Om het apparaat dat via Bluetooth met dit apparaat is verbonden te wijzigen, beëindigt u de verbinding met het momenteel verbonden Bluetooth-apparaat voordat u verbinding maakt met een ander Bluetooth-apparaat.

Aangezien dit apparaat een microcontroller gebruikt, kunnen externe ruis en andere interferentie ervoor zorgen dat het apparaat niet goed functioneert. Als dit gebeurt, koppelt u het netsnoer los, wacht u even en schakelt u het apparaat vervolgens weer in en start u de bewerkingen opnieuw.

Standaardinstellingen herstellen

1. Terwijl u de MENU-knop ingedrukt houdt, zet u de POWER-schakelaar op ON.

2. Laat de MENU-knop los wanneer het FACTORY RESET-menu (Fabrieksinstellingen herstellen) verschijnt.

3. Druk op de SOURCE-knop.
   Het resetten begint wanneer "Please wait!" (Even geduld a.u.b.!) verschijnt.

   Het weergavescherm met de afspeelbron verschijnt nadat het resetten is voltooid.
   Weergavevoorbeeld

   LET OP
   • Zet het apparaat niet in de stand-by totdat het scherm met de afspeelbron verschijnt.
   • Deze bewerking herstelt alle instellingen, inclusief de netwerkinstellingen, naar hun standaardwaarden.

• De fabrieksinstellingen zijn de instellingswaarden die worden weergegeven in de schermafbeeldingen die worden gebruikt in de uitleg in deze handleiding.

Specificaties

Analoge audio-uitgangen

Aansluitingen

• XLR-aansluitingen: 1 paar (L/R)
• RCA-aansluitingen: 1 paar (L/R)

Uitgangsimpedantie:

• XLR: 188 Ω
• RCA: 150 Ω

Maximaal uitgangsniveau (1 kHz/volledige schaal, naar 10 kΩ)

• FIXED 0dB: XLR/RCA: 2,0 Vrms
• FIXED +6dB: XLR/RCA: 4,0 Vrms
• VARIABLE:
  • XLR: 12 Vrms
  • RCA: 6 Vrms

Frequentierespons*: 5 Hz – 80 kHz (+1 dB/−5 dB)
S/N-verhouding*: 110 dB (A-weging, 1 kHz)
Vervorming*: 0,0015% (1 kHz, LPF: 20 Hz – 20 kHz)
*Meetcondities
Ingangssignaal: 192kH 24-bit PCM
Meetuitgang: RCA
PCM digitaal filter: uit

Hoofdtelefoonuitgang

Aansluiting: 3,5 mm 4-polige stereo mini-jack × 1
Maximaal effectief vermogen: 500 mW + 500 mW (naar 32 Ω)
Compatibel impedantiebereik: 16–600 Ω

Digitale audio-ingangen**

COAXIAL digitaal:

• RCA-aansluiting × 1
• 3,5 mm mini-jack*** × 1
  (3,5 mm mini-stekkerverbinding ook mogelijk met RCA-mini-stekkeradapterkabel) (0,5 Vp-p, 75 Ω)

OPTICAL digitaal:

• Vierkante aansluiting × 1
• Ronde aansluiting*** × 1
  (−24,0 tot −14,5 dBm piek)

USB-flashdrive: USB Type A-poort (voorkant) × 1 (USB 2.0-compatibel)
USB: USB Type B-poort (achterkant) × 1 (USB 2.0-compatibel)
LAN: 1000BASE-T
PCM-gegevenssamplingfrequentie

• COAXIAL digitaal: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• OPTICAL digitaal: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• USB: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, 705,6 kHz, 768 kHz
• USB-flashdrive/netwerk: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz

Kwantisatie bitdiepte

• COAXIAL digitaal/OPTICAL digitaal: 16/24-bit
• USB/USB-flashdrive/netwerk: 16/24/32-bit

DSD-gegevenssamplingfrequentie

• COAXIAL digitaal/OPTICAL digitaal: 2,8 MHz
  (ondersteund met 176,4kHz/24-bit DoP-transmissie)
• USB: 2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz
• USB-flashdrive/netwerk: 2,8/5,6 MHz

**Zie de TEAC HR Streamer-gebruikershandleiding voor details over USB-flashdrives en netwerken.
***Deze ingangsaansluiting kan worden gebruikt voor zowel optische als coaxiale verbindingen.

Bluetooth-functie

Bluetooth-versie: 4.0
Uitgangsklasse: Klasse 2
(transmissieafstand zonder obstakels****: 10 m)
Ondersteunde profielen: A2DP, AVRCP
Ondersteunde A2DP-codecs: SBC, AAC, Qualcomm® aptX™ audio, Qualcomm® aptX™ HD audio, LDAC
Ondersteunde A2DP-contentbescherming: SCMS-T
Maximaal aantal opgeslagen koppelingen: 8
****De transmissieafstand is een benadering. De transmissieafstand kan variëren afhankelijk van de omgeving en elektromagnetische golven.

Kloksynchronisatie-ingang

Aansluiting: BNC
Ingangssamplingfrequentie: 10 MHz
Ingangsimpedantie: 50 Ω
Ingangsniveau:

• Rechthoekgolf: equivalent aan TTL-niveaus
• Sinusgolf: 0,5 tot 1,0 Vrms

Algemeen

Voeding

• Model voor Europa: AC 220–240 V, 50/60 Hz
• Model voor U.S.A./Canada: AC 120 V, 60 Hz

Stroomverbruik: 20 W
Stand-byvermogen: 0,4 W (in stand-bymodus)
Externe afmetingen (B × H × D inclusief uitsteeksels): 290 mm × 81,2 mm × 248,7 mm (11 1/2" × 3 1/4" × 9 7/8")
Gewicht: 3,9 kg (8 5/8 lb)
Bedrijfstemperatuur: +5°C tot +35°C
Luchtvochtigheidsbereik tijdens bedrijf: 5% tot 85% (geen condensatie)
Opslagtemperatuurbereik: −20°C tot +55°C

Meegeleverde accessoires

Stroomkabel × 1
RCA-conversiekabel (RCA naar mini-stekker) × 1
Afstandsbediening (RC-1330) × 1
Batterijen voor afstandsbediening (AAA) × 2
Gebruikershandleiding (dit document, inclusief garantie) × 1

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDS-PERSONEEL.
De bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER ZITTEN GEEN ONDERDELEN IN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET TEAC VOOR EEN SERVICEVERWIJZING. GEBRUIK HET PRODUCT NIET VOORDAT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN ANDERE PROCEDURES DAN DE HIERIN BESCHREVEN PROCEDURES KAN LEIDEN TOT GEVAARLIJKE BLOOTSTELLING AAN STRALING.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmte roosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, met name bij stekkers, contactdozen en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd, of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door kantelen te voorkomen.

13. Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt nominaal niet-werkend vermogen van het stopcontact met zijn POWER- of STANDBY/ON-schakelaar niet in de AAN-stand.
• De netstekker wordt gebruikt als ontkoppelingsinrichting; de ontkoppelingsinrichting moet gemakkelijk bedienbaar blijven.
• Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een vergelijkbare unit.
• Het apparaat moet zich dicht genoeg bij het stopcontact bevinden, zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt bereiken.
• Als het product batterijen gebruikt (inclusief een batterijpakket of geïnstalleerde batterijen), mogen deze niet worden blootgesteld aan zonlicht, vuur of overmatige hitte.
• VOORZICHTIG voor producten die vervangbare lithiumbatterijen gebruiken: er bestaat explosiegevaar als een batterij wordt vervangen door een onjuist batterijtype. Vervang alleen door hetzelfde of een gelijkwaardig type.

Producten met een klasse I-constructie zijn uitgerust met een netsnoer met een aardingsstekker. Het snoer van een dergelijk product moet worden aangesloten op een stopcontact met een beschermende aardverbinding.
GEBRUIK IN DE VS/CANADA ALLEEN OP 120 V VOEDING.

Voorzorgsmaatregelen met betrekking tot batterijen
Misbruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of het bevuilen van nabijgelegen voorwerpen. Lees en neem de volgende voorzorgsmaatregelen zorgvuldig in acht.

• Zorg ervoor dat u de batterijen met de juiste positieve () en negatieve () oriëntatie plaatst.
• Gebruik batterijen van hetzelfde type. Gebruik nooit verschillende soorten batterijen samen.
• Als de afstandsbediening lange tijd niet wordt gebruikt (langer dan een maand), verwijder dan de batterijen om te voorkomen dat ze lekken.
• Als de batterijen lekken, veeg dan de lekkage in het batterijcompartiment weg en vervang de batterijen door nieuwe.
• Gebruik geen andere batterijtypes dan die gespecificeerd zijn. Niet nieuwe batterijen met oude batterijen mengen of verschillende soorten batterijen samen gebruiken.
• Verhit of demonteer batterijen niet. Gooi batterijen nooit in vuur of water.
• Draag of bewaar batterijen niet samen met andere metalen voorwerpen. De batterijen kunnen kortsluiten, lekken of exploderen.
• Laad nooit een batterij op, tenzij is bevestigd dat het een oplaadbaar type is.

Het typeplaatje bevindt zich aan de onderkant van het apparaat, zoals hieronder weergegeven.

Referenties

• TEAC - Global Site
• App Store - Apple
• TEAC - Global Site
• Splash Page - MQALabs

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac NT-505 - USB DAC / Netwerkspeler Handleiding

Beschikbare talen
