Teac NT-505-X - USB DAC / Netwerkspeler Handleiding

Meegeleverde accessoires

Controleer of de doos alle meegeleverde items bevat die hieronder worden weergegeven.
Neem contact op met de winkel waar u dit apparaat hebt gekocht als een van deze items ontbreekt of tijdens het transport is beschadigd.
Stroomkabel × 1
RCA-conversiekabel (RCA naar mini-stekker) × 1
Afstandsbediening (RC-1330) × 1
Batterijen voor afstandsbediening (AAA) × 2
Pads × 3
Gebruiksaanwijzing (dit document, inclusief garantie) × 1

Voor gebruik

Voorzorgsmaatregelen bij plaatsing

• Installeer dit apparaat niet op een locatie die heet kan worden. Dit omvat plaatsen die worden blootgesteld aan direct zonlicht of in de buurt van een radiator, verwarming, fornuis of andere verwarmingsapparatuur. Plaats het bovendien niet bovenop een versterker of andere apparatuur die warmte genereert. Dit kan verkleuring, vervorming of storingen veroorzaken.
• Vermijd locaties die extreem koud zijn of worden blootgesteld aan overmatige vochtigheid of stof.
• Laat bij het installeren van dit apparaat een beetje ruimte (minstens 3 cm of 1") tussen het apparaat en muren en andere apparaten om een goede warmteafvoer mogelijk te maken. Als u het bijvoorbeeld in een rack plaatst, laat dan minstens 5 cm (2") open erboven en minstens 10 cm (4") open erachter. Als u deze openingen niet voorziet, kan er zich warmte binnenin ophopen en brand veroorzaken.
• De spanning die aan het apparaat wordt geleverd, moet overeenkomen met de spanning die op de achterkant van het apparaat is afgedrukt. Raadpleeg een elektricien als u hierover twijfelt.
• Verplaats het apparaat niet tijdens gebruik.
• Open de behuizing van het apparaat niet, omdat dit kan leiden tot schade aan de circuits of elektrische schokken kan veroorzaken. Neem contact op met uw dealer als er een vreemd object in het apparaat terechtkomt.
• Trek altijd direct aan de stekker wanneer u de stekker uit het stopcontact haalt; trek nooit aan het snoer.

Opmerking over plaatsing
De stalen voeten zijn losjes bevestigd aan de onderkant van het apparaat, waardoor er kleine openingen ontstaan. Om deze reden zullen de voeten iets van de onderkant bewegen wanneer het apparaat wordt opgetild.
Dit apparaat is ontworpen om op de voeten te rusten wanneer het zo wordt geplaatst dat de voeten geen onnodige spanning op de behuizing uitoefenen.

• De voeten zullen iets van de onderkant van het apparaat bewegen, maar dit is geen defect.
• Breng de meegeleverde pads aan op de onderkant van de voetsteunen om krassen op het oppervlak te voorkomen waar het apparaat is geplaatst.

Het bovenpaneel van dit apparaat is met wat speling bevestigd.

• Het paneel zal iets bewegen, maar dit is geen defect.

Onderhoud

Veeg vuil van de bovenklep en andere paneeloppervlakken met een zachte doek die licht bevochtigd is met een verdund neutraal reinigingsmiddel.
Niet afvegen met chemische reinigingsdoeken, verdunner of andere chemische middelen. Dit kan het oppervlak beschadigen.

Voor uw veiligheid, koppel de stroomkabel los van het stopcontact voordat u gaat schoonmaken.

De TEAC International Site gebruiken

U kunt updates voor dit apparaat downloaden van de TEAC International Site:
https://teac.jp/int/

Klik op Language (Taal) rechtsboven op de pagina en selecteer het gewenste land of de gewenste regio om toegang te krijgen tot een pagina in de bijbehorende taal.

De app voor afstandsbediening downloaden

Om de netwerkfuncties en USB-flashdrive-weergavefuncties van dit apparaat te gebruiken, moet u ook een smartphone of tablet gebruiken waarop de TEAC HR Streamer-app (gratis) is geïnstalleerd en die is verbonden met hetzelfde netwerk als het apparaat.

Door de app op een tablet of smartphone te installeren, kunt u deze via een draadloos netwerk gebruiken om het apparaat te bedienen.

• U kunt de app gratis downloaden en gebruiken.

De tablet-/smartphone-app vinden

Zoek naar "TEAC HR Streamer" in de App Store of Google Play Store.

Audiobestanden afspelen op een USB-flashdrive die is aangesloten op de USB-poort

1. Plaats audiobestanden op de USB-flashdrive en sluit deze aan op de USB-poort ( ) aan de voorkant van het apparaat.
2. Volg de procedures in "Getting started" (Aan de slag) van de TEAC HR Streamer User's Manual (Gebruikershandleiding) om het Setup (Installatie)-menu te openen.
3. Selecteer TEAC NT-505-X in de Music Player-sectie.
4. Selecteer Music Library (Muziekbibliotheek) en selecteer vervolgens TEAC NT-505-X USB Music Server.
   • Het vernieuwen van de muziekbibliotheek kan enkele minuten duren als deze veel audiobestanden bevat.

Dit voltooit de voorbereiding voor het afspelen van audiobestanden op een USB-flashdrive die is aangesloten op de USB-poort ( ).
Raadpleeg de TEAC HR Streamer User's Manual (Gebruikershandleiding) om afspeellijsten voor te bereiden en audiobestanden af te spelen.

OPMERKING
De firmware van de netwerkmodule wordt bijgewerkt via TEAC HR Streamer. We raden u aan om dit apparaat regelmatig te selecteren in TEAC HR Streamer en het bij te werken met de nieuwste firmware.
Er verschijnt een pop-upvenster waarin een firmware-update wordt aanbevolen als er een beschikbaar is.

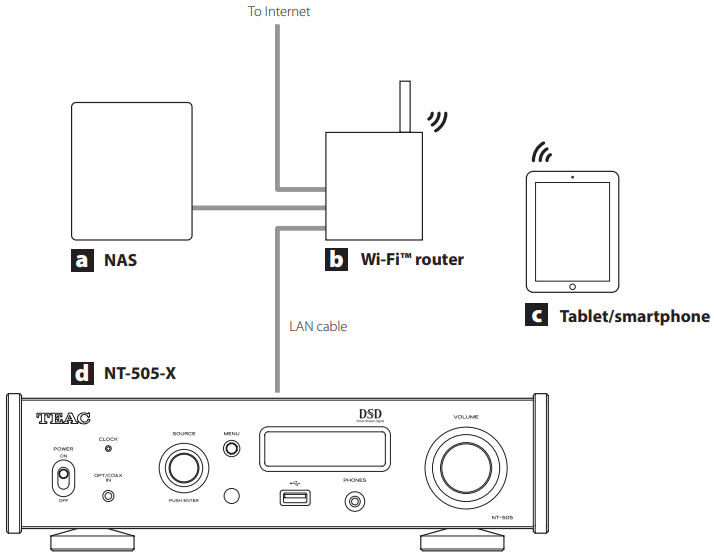

Netwerkverbindingen

Verbindingsvoorbeeld

• De wifi-router moet verbonden zijn met internet bij het installeren van apps op een tablet/smartphone, bij het updaten van de NET-firmware van dit apparaat en bij het luisteren naar internetradio.

1. NAS (Network Attached Storage)
   Gebruik om audiobestanden op te slaan.
   Werking als UPnP-server is noodzakelijk om het als mediabedrijf te gebruiken. MinimServer is de mediaserver die wordt aanbevolen voor gebruik met dit apparaat.
2. Wifi-router
   Gebruik wifi om de tablet of smartphone met dit apparaat en de NAS te verbinden.
3. Tablet/smartphone
   Installeer de app om dit apparaat te bedienen.
4. NT-505-X
   Het IP-adres voor dit apparaat wordt verkregen van de DHCP-server.

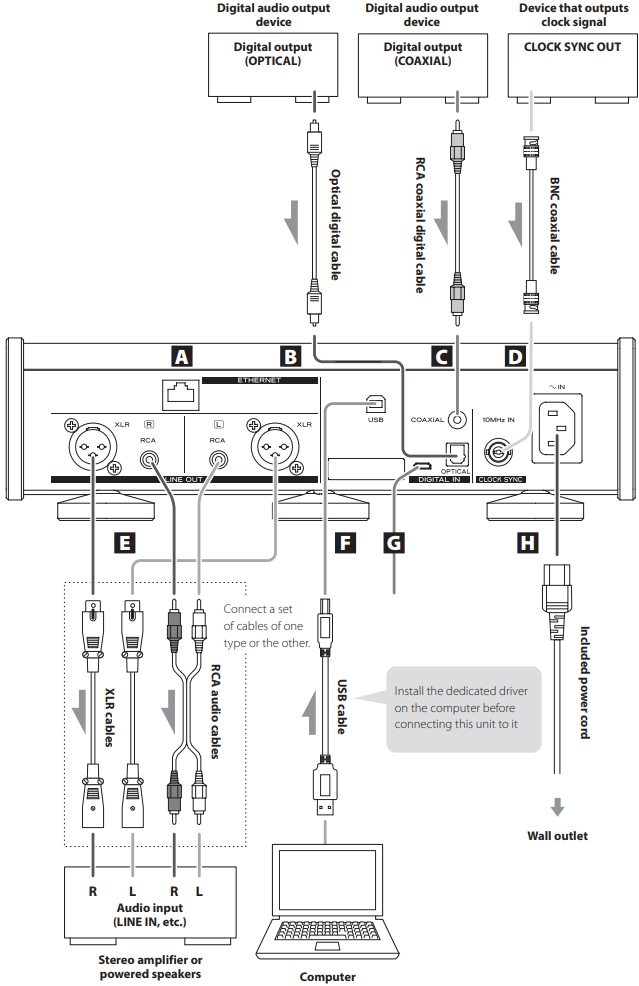

Aansluitingen

Achterkant

Sluit kabels aan voor de paarset voor lijnuitgang (zie "Settings" (Instellingen)). Er wordt alleen geluid uitgevoerd van het geselecteerde paar.
Als een hoofdtelefoon is aangesloten, stopt het geluid dat wordt uitgevoerd van de aansluitingen op het achterpaneel.
De polariteit van de XLR-connectoren kan zo worden ingesteld dat ofwel 2 of 3 HOT (zie "Settings" (Instellingen)) is.
Als u het volume vanaf de versterker wilt kunnen regelen, stelt u LINE OUT LEVEL (LIJNUITGANGSNIVEAU) in op "FIXED 0dB" (VAST 0dB) of "FIXED +6dB" (VAST +6dB) (zie "Settings" (Instellingen)).

1. ETHERNET-poort
   Sluit een in de handel verkrijgbare LAN-kabel aan op deze poort wanneer u dit apparaat wilt verbinden met een bekabeld netwerk of internet.
   • Bij het schakelen tussen ingangsbronnen, wordt deze poort aangeduid als "NET".
2. OPTICAL digital audio input connector (OPTISCHE digitale audio-ingangsconnector)
   Gebruik dit om digitale audio in te voeren. Sluit de optische digitale audio-uitgangsconnector van een audioapparaat erop aan.
   Gebruik een in de handel verkrijgbare optische digitale kabel met een vierkante connector (TOSLINK) voor de verbinding.
3. RCA COAXIAL digital audio input connector (RCA COAXIAL digitale audio-ingangsconnector)
   Gebruik dit om digitale audio in te voeren. Sluit de coaxiale digitale audio-uitgangsconnector van een audioapparaat erop aan.
   Gebruik een in de handel verkrijgbare RCA coaxiale digitale kabel voor de verbinding.
4. CLOCK SYNC input (10MHz IN) connector (KLOKSYNCHRONISATIE-ingangsconnector (10MHz IN))
   Gebruik dit om een synchronisatiesignaal (kloksynchronisatie) in te voeren.
   Om een 10MHz oscillatorsignaal in te voeren, sluit u de oscillatoruitgang hier aan (zie "Specificaties").
   Gebruik een in de handel verkrijgbare BNC coaxiale kabel voor de verbinding.
   • Kloksynchronisatie is niet mogelijk wanneer de ingangsbron Bluetooth is.
5. Analog audio output (LINE OUT) connectors (Analoge audio-uitgangsconnectoren (LIJNUITGANG))
   Deze voeren 2 kanalen analoge audio uit. Sluit deze XLR- of RCA-connectoren aan op een stereoversterker of actieve luidsprekers.
   Gebruik in de handel verkrijgbare kabels voor de verbindingen.
   XLR: gebalanceerde XLR-kabels
   RCA: RCA-audiokabels
   Sluit de R-connector van dit apparaat aan op de R-connector van de versterker en de L-connector op de L-connector van de versterker.
   • Zie "Settings (Instellingen) > Line output (Lijnuitgang)" voor analoge uitgangsinstellingen.

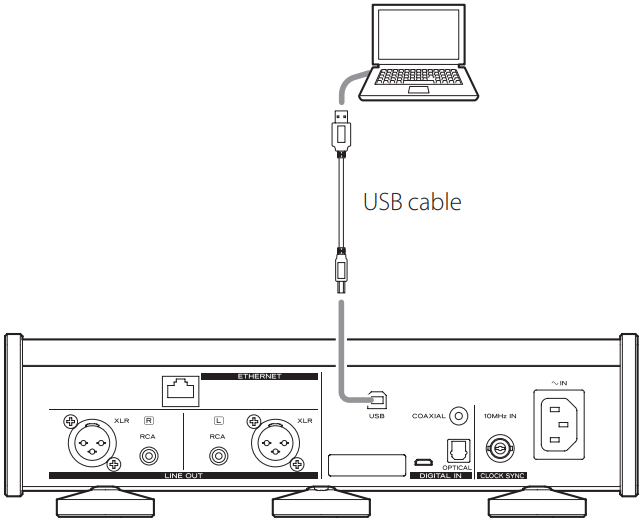

6. USB port (USB-poort)
   Gebruik dit om digitale audio van een computer in te voeren. Sluit het aan op de USB-poort van een computer.
   Gebruik een in de handel verkrijgbare USB2.0-kabel (A-B-type) voor deze verbinding.

ATTENTIE
Voordat u een computer aansluit waarop een Windows-besturingssysteem wordt uitgevoerd, moet u het speciale stuurprogramma op de computer installeren (zie "Installing the driver" (Het stuurprogramma installeren)).
Een goede verbinding is niet mogelijk met een computer waarop dit stuurprogramma niet is geïnstalleerd.

7. Maintenance port (Onderhoudspoort)
   Dit wordt gebruikt voor onderhoud. Sluit niets aan op deze poort, tenzij u daartoe de opdracht krijgt van onze serviceafdeling.
8. Power inlet (~IN) (Stroomingang (~IN))
   Sluit hier het meegeleverde stroomkabel aan.
   Nadat alle andere aansluitingen zijn voltooid, sluit u de stekker van het stroomkabel aan op een stopcontact.

Gebruik geen ander stroomkabel dan het stroomkabel dat bij dit apparaat is geleverd. Het gebruik van andere stroomkabels kan leiden tot brand of elektrische schokken.

Haal de stekker uit het stopcontact als u het apparaat lange tijd niet gebruikt.

Voltooi alle andere aansluitingen voordat u het apparaat inschakelt.

• Lees de handleidingen van de apparaten die u aansluit zorgvuldig door en volg hun instructies bij het maken van verbindingen.
• Bundel verbindingskabels niet met stroomkabels. Dit kan ruis veroorzaken.
• Sluit alle stekkers volledig aan.

Voorkant

USB-flashdrives

Sluit USB-flashdrives aan op de USB-poort aan de voorkant van het apparaat. Om muziekbestanden op een USB-flashdrive af te spelen, stelt u de ingangsbron in op NET en gebruikt u de app voor het afspelen.

• Zie de TEAC HR Streamer User's Manual (Gebruikershandleiding) voor meer informatie.

Digital audio input (Digitale audio-ingang)

(OPT/COAX IN)
Deze ingangsconnector kan worden gebruikt voor zowel optische (OPT) als coaxiale (COAX) verbindingen.

Optical (OPT) connection (Optische (OPT) verbinding)
Gebruik een in de handel verkrijgbare optische kabel met een mini-stekker.
Om deze ingang in te schakelen, draait u aan de SOURCE-knop om OPTICAL2 te selecteren.

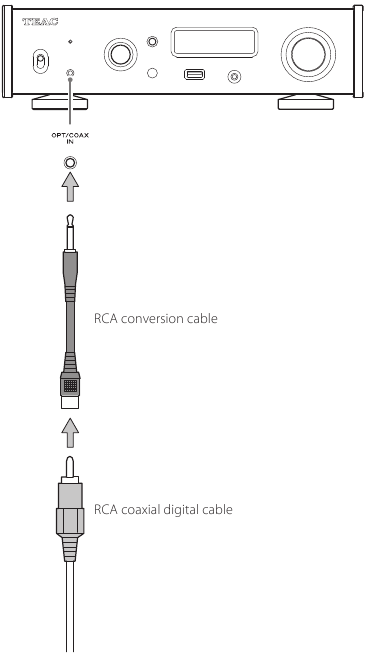

Coaxial (COAX) connection (Coaxiale (COAX) verbinding)
Gebruik de meegeleverde RCA-conversiekabel en een in de handel verkrijgbare RCA coaxiale digitale kabel.
Om deze ingang in te schakelen, draait u aan de SOURCE-knop om COAXIAL2 te selecteren.

Hoofdtelefoon aansluiten

Sluit de hoofdtelefoon niet aan of los en schakel het apparaat niet in of uit terwijl u een hoofdtelefoon draagt.
Dit kan resulteren in een plotseling hard geluid dat uw gehoor kan beschadigen.

Zet altijd het volume op het minimum (op het display moet "0" worden weergegeven wanneer ingesteld op "STEP (0-100)" (STAP (0-100)) of "−∞ dB" wanneer ingesteld op "dB") (zie "Basic operation" (Basisbediening)) voordat u een hoofdtelefoon opzet.

De afstandsbediening gebruiken

Voorzorgsmaatregelen voor gebruik

Misbruik van batterijen kan leiden tot het scheuren of lekken ervan, wat kan leiden tot brand, letsel of vlekken op nabijgelegen materialen. Lees en neem de voorzorgsmaatregelen met betrekking tot batterijen zorgvuldig in acht.

• Richt de afstandsbediening, wanneer u deze gebruikt, op de signaalontvanger van de afstandsbediening op het hoofdapparaat vanaf een afstand van maximaal 5 m. Plaats geen obstakels tussen het hoofdapparaat en de afstandsbediening.
• De afstandsbediening werkt mogelijk niet als de signaalontvanger van de afstandsbediening op het apparaat wordt blootgesteld aan direct zonlicht of fel licht. Als dit gebeurt, probeer dan het apparaat te verplaatsen.
• Let op dat het gebruik van deze afstandsbediening onbedoelde bediening van andere apparaten die door infraroodstralen kunnen worden bediend, kan veroorzaken.

Batterijen plaatsen

Verwijder de klep van de achterkant van de afstandsbediening en plaats twee AAA-batterijen met hun georiënteerd zoals aangegeven in de behuizing. Plaats de klep terug.

Wanneer moeten de batterijen worden vervangen?

Als de vereiste afstand tussen de afstandsbediening en het hoofdapparaat afneemt of als het apparaat niet meer reageert op de knoppen van de afstandsbediening, vervang dan beide batterijen door nieuwe.
Gooi de gebruikte batterijen weg volgens de instructies erop of de vereisten van uw plaatselijke gemeente.

Namen en functies van onderdelen

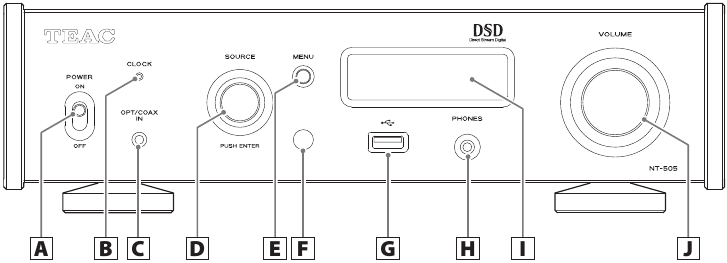

Hoofdapparaat

1. POWER switch
   Gebruik om het apparaat in en uit te schakelen.
   • Als het display donker is, ook al staat de POWER-schakelaar op ON, is de oorzaak meestal een van de volgende.
     • Het apparaat is ingeschakeld, maar DIMMER (helderheid van het display) is ingesteld op OFF (zie "Instellingen").
     • De automatische energiebesparingsfunctie heeft het apparaat in stand-by gezet.
     • Het netsnoer is losgekoppeld.

Om het apparaat in te schakelen, drukt u op de STANDBY/ON-knop op de afstandsbediening, of zet u de POWER-schakelaar een keer op OFF en vervolgens weer op ON.

2. CLOCK indicator
   Dit geeft de kloksynchronisatiestatus weer.

Brandt:	Het apparaat is gesynchroniseerd met de klok van de CLOCK SYNC-ingang (10MHz IN) connector.
Knippert:	Er wordt geen klok ingevoerd of het apparaat wordt niet gesynchroniseerd.
Brandt niet:	Er vindt geen kloksynchronisatie plaats.

• Kloksynchronisatie is niet mogelijk wanneer de ingangsbron Bluetooth is.
• Zie "Instellingen" voor kloksynchronisatie-instellingen.

3. Digital audio input (OPT/COAX IN) connector
   Gebruik om digitale audio in te voeren (zie "Digital audio input").
   Optische verbinding: Gebruik een optische kabel met een ministekker.
   Coaxiale verbinding: Gebruik de meegeleverde RCA-conversiekabel

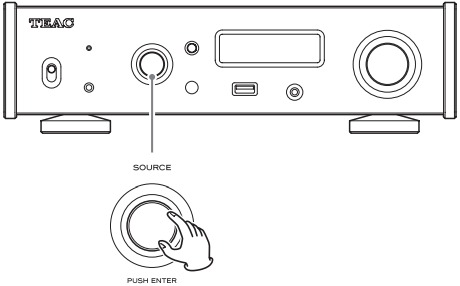

4. SOURCE knob
   Gebruik om de ingangsbron te selecteren.
   Gebruik om instellingswaarden te wijzigen wanneer een menu-item wordt weergegeven.
   Druk erop om het als een ENTER (Enter)-knop te gebruiken.
   Draai eraan wanneer het menu is geopend om het weergegeven item of de instellingswaarde te wijzigen.
5. MENU button
   Druk hierop om de instellingsmodus te openen (zie "Instellingen").
   Druk hierop in de instellingsmodus om terug te keren naar het vorige scherm.
6. Remote control signal receiver
   Dit ontvangt signalen van de afstandsbediening. Richt, wanneer u de afstandsbediening bedient, deze op de signaalontvanger van de afstandsbediening.
7. USB port ( )
   Sluit hier USB-flashstations aan.
   • Om muziekbestanden af te spelen op een USB-flashstation, zet u de ingangsbron op NET en gebruikt u de app voor het afspelen.
   • Sluit geen computer aan op de USB-poort aan de voorkant van het apparaat. Om audio van een computer in te voeren, sluit u deze aan op de USB-poort aan de achterkant van het apparaat.
   • Zie de TEAC HR Streamer User's Manual voor meer informatie.
8. PHONES jack
   Sluit hier een hoofdtelefoon aan met een 3,5mm (1/8") stereo ministekker (zie "Een hoofdtelefoon aansluiten").
   • Dit hoofdtelefoonversterkercircuit gebruikt een vierpolige connector met onafhankelijke linker- en rechterkant voor aarding. Gewone stekkers met 3 of 4 polen kunnen worden gebruikt.
   • Wanneer een hoofdtelefoon op dit apparaat is aangesloten, wordt de hoofdtelefoonuitgang ingeschakeld en wordt er geen audio meer uitgevoerd vanaf de analoge audio-uitgang (LINE OUT) connectoren aan de achterkant van het apparaat.

Bedradingsschema

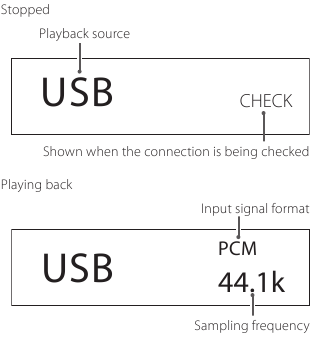

9. Display
   Dit display toont informatie over de audio die wordt afgespeeld en menuschermen.
10. VOLUME knob
    Gebruik om het volume aan te passen. Draai naar rechts om het volume te verhogen en naar links om het te verlagen.
    • Om het aanpassen van het analoge audio-uitgangsvolume van dit apparaat mogelijk te maken, zet u LINE OUT LEVEL op VARIABLE ("Settings > Line output level"). Dit maakt het mogelijk om het analoge uitgangsniveau aan te passen met de VOLUME-knop van dit apparaat.
    • Volume-instellingen worden afzonderlijk bewaard voor analoge audio-uitgang en hoofdtelefoonuitgang.

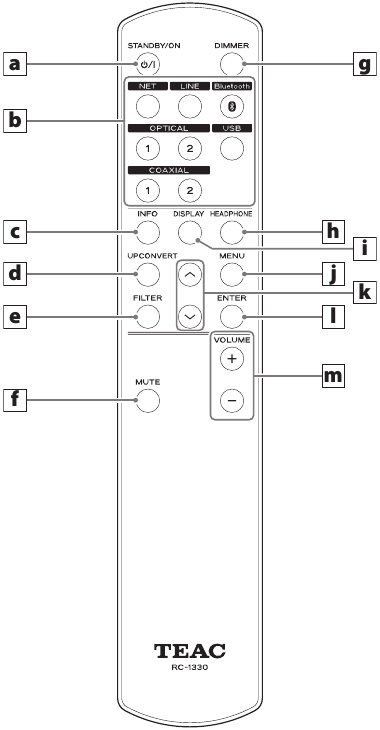

Afstandsbediening

1. STANDBY/ON button
   Druk hierop om het apparaat in de stand-bymodus te zetten of in te schakelen.
2. Input selection buttons
   Gebruik om de afspeelbron te selecteren.
   • De LINE-knop heeft geen functie.
3. INFO button
   Druk hierop om informatie weer te geven, inclusief upconversion (zie "Display").
4. UPCONVERT button
   Druk hierop om de upconversion-instelling te wijzigen.
5. FILTER button
   Druk hierop om de filterinstelling te wijzigen.
   Dit wijzigt het filter voor PCM-ingang.
6. MUTE button
   Druk hierop om het volume te minimaliseren.
7. DIMMER button
   Druk hierop om de helderheid van het display van het hoofdapparaat aan te passen.
8. HEADPHONE button
   Druk hierop om de hoofdtelefoonuitgang in en uit te schakelen.
   Wanneer de hoofdtelefoonuitgang is uitgeschakeld, wordt er geluid uitgevoerd vanaf de analoge audio-uitgang (LINE OUT) connectoren.
9. DISPLAY button
10. MENU button
    Druk hierop om de instellingsmodus te openen (zie "Instellingen").
    Druk hierop in de instellingsmodus om terug te keren naar het vorige scherm.
11. Up/down ( ) buttons
    Gebruik om instellingsitems te selecteren.
12. ENTER button
    Druk hierop om het geselecteerde item te bevestigen.
13. VOLUME (+/−) buttons
    Gebruik om het volume aan te passen.

Wanneer het hoofdapparaat en de afstandsbediening beide knoppen hebben met dezelfde functies, legt deze handleiding uit hoe u een van de knoppen gebruikt. De andere bijbehorende knop kan op dezelfde manier worden gebruikt.

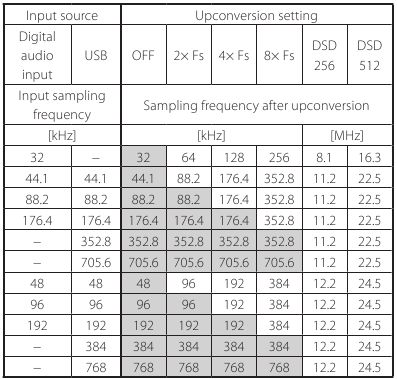

Upconversion

U kunt de upconversion-functie gebruiken met alle ingangsbronnen (zie "Instellingen").
De relaties tussen de samplingfrequenties van de ingang en de samplingfrequenties na upconversion zijn als volgt.

Deze waarden worden niet geconverteerd.

• De maximale upconversion is 8× Fs.
• Upconversion is niet mogelijk wanneer de input DSD is.
• Tijdens het afspelen van MQA wordt 4× Fs upconversion gebruikt, ongeacht de instelling.

Display

Wanneer ingeschakeld

Nadat de bovenstaande berichten zijn verschenen, wordt de ingangsbron op het display weergegeven.

Informatie over de afspeelbron

De informatie over de afspeelbron wordt weergegeven na het inschakelen van het apparaat en nadat er ongeveer 7 seconden zijn verstreken zonder dat er een instellingenvenster is geopend.
Het formaat van het ingangssignaal of het volume wordt rechts van de afspeelbron weergegeven. Druk op de DISPLAY (Display)-knop op de afstandsbediening om te wijzigen wat er wordt weergegeven.

Voorbeeld van display
Informatie over de afspeelbron weergegeven

Druk op de DISPLAY (Display)-knop op de afstandsbediening.

Naam van de afspeelbron

Dit toont de naam van de geselecteerde bron.
De namen op het display komen overeen met de geselecteerde connectoren als volgt.
De namen tussen haakjes verschijnen bij het schakelen.

USB (USB)
USB-poort aan de achterkant van het apparaat

COAX1 (COAXIAL 1)
RCA COAXIAL digitale audio-ingang connector aan de achterkant van het apparaat

COAX2 (COAXIAL 2)
Coaxiale verbinding met de digitale audio-ingang (OPT/COAX IN) aan de voorkant van het apparaat

OPT1 (OPTICAL 1)
OPTICAL digitale audio-ingang connector aan de achterkant van het apparaat

OPT2 (OPTICAL 2)
Optische verbinding met de digitale audio-ingang (OPT/COAX IN) aan de voorkant van het apparaat

NET (NETWORK)
ETHERNET-poort

Bluetooth (Bluetooth)
Bluetooth-apparaat

Status van het ingangssignaal

Dit toont de signaalstatus van de ingangsbron.

CHECK
De verbinding wordt gecontroleerd.

PCM 32kHz
PCM 44.1kHz
PCM 48kHz
PCM 88.2kHz
PCM 96kHz
PCM 128kHz
PCM 176.4kHz
PCM 192kHz
PCM 256kHz
PCM 352.8kHz
PCM 384kHz
PCM 705.6kHz
PCM 768kHz
DSD 2.8MHz
DSD 5.6MHz
DSD 11.2MHz
DSD 22.5MHz
Deze tonen het ingangssignaaltype en de samplingfrequentie.

Informatie over het afspeelformaat weergeven

Druk tijdens het afspelen op de INFO-knop op de afstandsbediening om informatie over het afspeelformaat weer te geven.

Voorbeeld wanneer de afspeelbron USB, COAX1, COAX2, OPT1 of OPT2 is

• De displays van het ingangssignaal en het afspeelsignaal zijn hetzelfde wanneer de upconversion-instelling "OFF" is.

Voorbeeld wanneer de afspeelbron NET of Bluetooth is

Volume weergeven

Er kunnen twee soorten volume worden weergegeven: STEP en dB.
Dit wordt ingesteld met de VOLUME TYPE-instelling (zie "Instellingen").
De volume-instelling die wordt weergegeven, wordt vergroot wanneer u aan de VOLUME-knop van dit apparaat draait.

VOLUME TYPE ingesteld op "STEP (0-100)" Voorbeeld van display

Het maximale volumeniveau is 100 en het minimale niveau is 0. Voordat u een hoofdtelefoon aansluit, zet u de VOLUME-knop op de minimumwaarde (0). Als u dit niet doet, kan dit leiden tot plotselinge harde geluiden, die uw gehoor kunnen beschadigen of tot andere problemen kunnen leiden.

VOLUME TYPE ingesteld op "dB" Voorbeeld van display

Het maximale volumeniveau is 0 en het minimale niveau is −∞ (negatief oneindig). Voordat u een hoofdtelefoon aansluit, zet u de VOLUME-knop op de minimumwaarde (−∞). Als u dit niet doet, kan dit leiden tot plotselinge harde geluiden, die uw gehoor kunnen beschadigen of tot andere problemen kunnen leiden.

Het ingestelde uitgangsniveau wordt weergegeven wanneer LINE OUT LEVEL is ingesteld op "FIXED 0dB" of "FIXED +6dB".

Voorbeeld wanneer VOLUME TYPE is ingesteld op "dB"

• Als VOLUME TYPE is ingesteld op "STEP (0-100)", wordt "VOL. 86" weergegeven wanneer het is ingesteld op "FIXED 0dB" en "VOL. 90" wordt weergegeven wanneer het is ingesteld op "FIXED +6dB".

Wanneer er geen hoofdtelefoon is aangesloten en LINE OUT LEVEL is ingesteld op "OFF", wordt "VOL. 0" of "−∞ dB" weergegeven.

Voorbeeld wanneer VOLUME TYPE is ingesteld op "dB"

Wanneer er geen hoofdtelefoon is aangesloten en LINE OUT LEVEL is ingesteld op FIXED of OFF
Als u aan de VOLUME-knop draait, wordt het volgende weergegeven.

Basale bediening

1. Schakel de aan/uit-schakelaar naar de ON-stand om het apparaat in te schakelen.

   • Als een stereo-versterker is aangesloten op dit apparaat, schakel deze dan altijd als allerlaatste in.
2. Draai aan de SOURCE-knop om de ingangsbron te selecteren.


De geselecteerde bron verschijnt op het display.

• U kunt ook de knoppen voor de ingangsselectie op de afstandsbediening gebruiken.
• Als het ingangssignaal geen digitaal audiosignaal is of een audio-signaalformaat dat niet door dit apparaat wordt ondersteund, zoals Dolby Digital of DTS, wordt er geen audio uitgevoerd. Stel de digitale uitgang van het aangesloten apparaat in op PCM-audio-uitgang.
• Om audiobestanden af te spelen wanneer dit apparaat is ingesteld op USB, moet u eerst een speciale driver op de computer installeren voordat u ze aansluit (zie "De driver installeren").
• DSD-gegevens kunnen alleen worden afgespeeld wanneer de ingangsbron USB of NET (inclusief USB-flashstations) is of bij gebruik van DoP-formaat digitale ingang.
• Om NET of de USB-poort aan de voorzijde te gebruiken, installeert u de TEAC HR Streamer (gratis) op een smartphone of tablet en verbindt u deze met hetzelfde netwerk als het apparaat.

3. Bedien het afspeelapparaat.
   Raadpleeg de bedieningshandleiding van dat apparaat.
4. Pas het volume aan.
   Bij gebruik van de lijningangen
   Als LINE OUT LEVEL is ingesteld op VARIABLE, draai dan aan de VOLUME-knop van dit apparaat om het volume aan te passen.
   Als LINE OUT LEVEL is ingesteld op een andere instelling, kan het volume niet worden aangepast vanaf dit apparaat. Gebruik de stereo-versterker of een ander apparaat dat op dit apparaat is aangesloten om het volume aan te passen.
   Wanneer een hoofdtelefoon is aangesloten op dit apparaat
   Draai aan de VOLUME-knop van dit apparaat om het volume aan te passen.
   • Wanneer de VOLUME-knop van dit apparaat is ingeschakeld, wordt de volume-instelling weergegeven.

Draadloze Bluetooth-technologie

Bluetooth-opmerkingen

Wanneer u dit apparaat gebruikt met een mobiele telefoon of andere Bluetooth-apparaten, mogen deze niet meer dan ongeveer 10 m uit elkaar liggen. Afhankelijk van de gebruiksomstandigheden kan de effectieve transmissieafstand echter korter zijn.
Draadloze communicatie met elk apparaat dat draadloze Bluetooth-technologie ondersteunt, is niet gegarandeerd.
Om de compatibiliteit tussen dit apparaat en een ander apparaat dat draadloze Bluetooth-technologie ondersteunt, te bepalen, raadpleegt u de bedieningshandleiding van dat apparaat of neemt u contact op met de winkel waar u het hebt gekocht.

Profielen

Dit apparaat ondersteunt de volgende Bluetooth-profielen.

• A2DP (Advanced Audio Distribution Profile)
• AVRCP (Audio/Video Remote Control Profile)

Om audio over te brengen via draadloze Bluetooth-transmissie, moet het Bluetooth-apparaat A2DP ondersteunen.
Om de weergave op het Bluetooth-apparaat te bedienen, moet het AVRCP ondersteunen.
Zelfs als een Bluetooth-apparaat dezelfde profielen ondersteunt, kunnen de functies ervan verschillen volgens de specificaties.

Codecs

Dit apparaat ondersteunt de volgende codecs. Het selecteert automatisch een van deze tijdens de audio-overdracht.

• SBC
• AAC
• Qualcomm aptX audio
• Qualcomm aptX HD audio
• LDAC

Het apparaat selecteert de juiste codec die moet worden gebruikt op basis van de codec-compatibiliteit van het andere Bluetooth-apparaat en de communicatieomstandigheden.

LDAC is een audiocoderingstechnologie ontwikkeld door Sony die de overdracht van High-Resolution (Hi-Res) Audio-content mogelijk maakt, zelfs via een Bluetooth-verbinding.
In tegenstelling tot andere Bluetooth-compatibele coderingstechnologieën zoals SBC, werkt het zonder enige down-conversie van de Hi-Res Audio-content* en staat het ongeveer drie keer meer gegevens** toe dan die andere technologieën om te worden verzonden via een draadloos Bluetooth-netwerk met een ongekende geluidskwaliteit, door middel van efficiënte codering en geoptimaliseerde packetization.
* exclusief DSD-formaat content
** in vergelijking met SBC (Subband Coding) wanneer de bitrate van 990 kbps (96/48 kHz) of 909 kbps (88.2/44.1 kHz) is geselecteerd

LET OP

• U kunt de codec die moet worden gebruikt niet selecteren door bijvoorbeeld op een knop te drukken.
• Vanwege de kenmerken van draadloze Bluetooth-technologie, in vergelijking met weergave op het Bluetooth-apparaat, zal de weergave via dit apparaat enigszins vertraagd zijn.

Contentbeveiliging

Dit apparaat ondersteunt SCMS-T als een vorm van contentbeveiliging bij het verzenden van audio, dus het kan beveiligde audio afspelen.

Transmissiebeveiliging

Dit apparaat ondersteunt beveiligingsfuncties tijdens draadloze Bluetooth-transmissie in overeenstemming met de Bluetooth-standaardspecificaties, maar het garandeert niet de privacy van dergelijke transmissies. TEAC CORPORATION aanvaardt geen verantwoordelijkheid mocht er een informatielek optreden tijdens draadloze Bluetooth-transmissie.

Koppelen met een ander Bluetooth-apparaat

Het koppelen van dit apparaat met een ander Bluetooth-apparaat is de eerste keer dat het wordt gebruikt en bij het voor het eerst verbinden met een ander Bluetooth-apparaat noodzakelijk.

1. Draai aan de SOURCE-knop om Bluetooth te selecteren.

2. Schakel Bluetooth-transmissie in op het andere Bluetooth-apparaat.
3. Houd de SOURCE-knop ingedrukt om de koppelingsmodus te openen.

   • "PAIRING..." (koppelen...) knippert tijdens het koppelen.
4. Selecteer "NT-505-X" (dit apparaat) op het andere Bluetooth-apparaat.
   Nadat dit apparaat de koppelingsmodus heeft geopend, koppelt u het vanaf het andere Bluetooth-apparaat.
   Raadpleeg de bedieningshandleiding van dat Bluetooth-apparaat voor meer informatie.
   Na verbinding toont het display de naam van het verbonden apparaat, gevolgd door de ingangsbron.

   Voorbeeldweergave

Afspelen vanaf een Bluetooth-apparaat

• Koppel dit apparaat de eerste keer dat u het gebruikt en wanneer u het voor het eerst met een ander Bluetooth-apparaat wilt verbinden (zie "Koppelen met een ander Bluetooth-apparaat").
• Bij het koppelen of verbinden met een ander Bluetooth-apparaat moeten ze zich binnen enkele meters van elkaar bevinden. Als ze te ver uit elkaar liggen, kunnen het koppelen en de verbinding daarna onmogelijk worden.

1. Schakel Bluetooth-transmissie in op het andere Bluetooth-apparaat.
2. Draai aan de SOURCE-knop om Bluetooth te selecteren.
   Hiermee wordt de bron ingesteld op Bluetooth.
   • U kunt ook de Bluetooth-knop op de afstandsbediening gebruiken.

     Voorbeeldweergave

Dit apparaat zoekt naar gekoppelde apparaten en maakt automatisch verbinding met een gevonden apparaat.

LET OP
Afhankelijk van het bronapparaat moet u mogelijk ook verbindingshandelingen uitvoeren op het apparaat.
Als u het niet met succes kunt verbinden, raadpleegt u de bedieningshandleiding van het bronapparaat.

Het verbonden apparaat wijzigen

1. Druk op de SOURCE-knop om DEVICE SELECT (apparaat selecteren) weer te geven.
   De onderste regel van het display toont de naam van het laatst verbonden apparaat.

   Voorbeeldweergave
2. Draai aan de SOURCE-knop om reeds gekoppelde Bluetooth-apparaten weer te geven.
   • Het apparaat kan maximaal acht apparaatkoppelingen onthouden.
   • Als er geen gekoppeld apparaat beschikbaar is, wordt het display als volgt weergegeven.

   • Houd de ENTER-knop ingedrukt om de koppelingsmodus te openen (zie "Koppelen met een ander Bluetooth-apparaat").
   • De eerste 16 tekens van de apparaatnaam worden weergegeven.
   • Als tekens anders dan Engelse letters en cijfers in de apparaatnaam zijn opgenomen, wordt deze niet correct weergegeven.
3. Druk op de SOURCE-knop om verbinding te maken.
   Na verbinding toont het display de ingangsbron.

LET OP

• Ongeacht de verbindingsstatus van dit apparaat en het andere Bluetooth-apparaat, als de ingangsbron niet wordt weergegeven, start u zowel dit apparaat als het andere apparaat opnieuw op en verbindt u ze opnieuw.
• Afhankelijk van het bronapparaat moet u mogelijk ook verbindingshandelingen uitvoeren op het apparaat. Als u het niet met succes kunt verbinden, raadpleegt u de bedieningshandleiding van het bronapparaat.

4. Start het afspelen op het andere Bluetooth-apparaat.
   • Controleer of het volume is verhoogd op het andere Bluetooth-apparaat. Als u het volume op het afspeelapparaat niet verhoogt, wordt er mogelijk geen geluid van dit apparaat uitgevoerd.

LET OP
Houd de MENU-knop ingedrukt om een gekoppeld apparaat te wissen.

Instellingen

1. Druk op de MENU button (menuknop) om het menuscherm te openen.

2. Draai aan de SOURCE-knop (bronknop) om het item weer te geven dat u wilt instellen.

   • U kunt ook de knoppen omhoog en omlaag ( ) op de afstandsbediening gebruiken.

De menu-items worden in de volgende volgorde weergegeven.

3. Druk op de SOURCE-knop (bronknop).

   • U kunt ook op de ENTER button (enterknop) op de afstandsbediening drukken.
   • De actueel ingestelde waarde wordt op het display weergegeven.
4. Draai aan de SOURCE-knop (bronknop) om de instellingswaarde te wijzigen.
   • U kunt ook de knoppen omhoog en omlaag ( ) op de afstandsbediening gebruiken.
   • Druk op de MENU button (menuknop) om terug te keren naar de selectie van het instellingitem.
5. Druk op de SOURCE-knop (bronknop).
   • U kunt ook op de ENTER button (enterknop) op de afstandsbediening drukken.
6. Als u klaar bent met het wijzigen van de instellingen, drukt u op de MENU button (menuknop) om de status van de inputbron weer te geven.

   • Als u ongeveer 7 seconden niets doet, keert het display terug naar de weergave van de status van de inputbron.

Upconversie

Gebruik om het upconversiecircuit te activeren bij het ontvangen van PCM-signalen.

• Zie het hoofdstuk "Upconversie" voor de relaties tussen input-samplingfrequenties en samplingfrequenties na upconversie.
• Tijdens de MQA-weergave wordt 4× Fs-upconversie gebruikt, ongeacht de instelling.

OFF
Het originele inputsignaal wordt rechtstreeks naar de D/A-converter verzonden zonder upconversie.

2× Fs
Als het audio-inputsignaal lager is dan 2× een standaard samplingfrequentie, wordt het 2× geüpconverteerd en vervolgens naar de D/A-converter verzonden.

4× Fs
Als het audio-inputsignaal lager is dan 4× een standaard samplingfrequentie, wordt het 4× geüpconverteerd en vervolgens naar de D/A-converter verzonden.

8× Fs
Als het audio-inputsignaal lager is dan 8× een standaard samplingfrequentie, wordt het 8× geüpconverteerd en vervolgens naar de D/A-converter verzonden.

DSD 256
DSD 512
De inputbron wordt geconverteerd naar digitale DSD-indeling en vervolgens naar de D/A-converter verzonden.

PCM digitaal filter

Dit stelt het type digitaal filter in dat wordt gebruikt bij het converteren van PCM-signalen van digitaal naar analoog.

Kloksynchronisatie

• Kloksynchronisatie is mogelijk wanneer de inputbron USB, COAXIAL 1/2, OPTICAL 1/2 of NETWORK (inclusief USB-flashstations) is.


OFF
Er wordt geen kloksynchronisatie gebruikt.

ON
De masterclock van dit apparaat wordt gesynchroniseerd met de 10MHz-klok-input via de CLOCK SYNC-ingangsaansluiting (10MHz IN).

ATTENTIE
Om kloksynchronisatie te gebruiken met "COAXIAL 1/2" of "OPTICAL 1/2", moet het aangesloten digitale audio-outputapparaat kloksynchronisatie ondersteunen en gesynchroniseerd zijn met hetzelfde klok-outputapparaat als dit apparaat.
Als alleen dit apparaat is gesynchroniseerd met het klok-outputapparaat, kan er ruis in het weergavesignaal optreden.

Lijnoutput

Gebruik om de connectoren te selecteren die analoge audio uitvoeren.

• Output via zowel de RCA-connectoren als de XLR-connectoren tegelijkertijd is niet mogelijk.

RCA
Output via de RCA-connectoren.

XLR (HOT 2)
Output via de XLR-connectoren met 2: HOT-polariteit.

XLR (HOT 3)
Output via de XLR-connectoren met 3: HOT-polariteit.

Lijnoutputniveau

Gebruik om het audio-outputniveau te selecteren van de analoge audio-outputconnectoren (LINE OUT).

FIXED 0dB
Er wordt maximaal 2 Vrms uitgevoerd. Selecteer dit als u het volume wilt aanpassen met behulp van een versterker.

• Er wordt geen geluid uitgevoerd als een hoofdtelefoon is aangesloten.

FIXED +6dB
Er wordt maximaal 4 Vrms uitgevoerd. Selecteer dit als u het volume wilt aanpassen met behulp van een versterker.

• Er wordt geen geluid uitgevoerd als een hoofdtelefoon is aangesloten.
• Als het geluid vervormd is, stelt u dit in op FIXED 0dB.

VARIABLE
Hierdoor wordt de aanpassing van het analoge outputniveau ingeschakeld met behulp van de VOLUME-knop (volumeknop). Selecteer dit als u het volume wilt aanpassen met behulp van dit apparaat.

• Er wordt geen geluid uitgevoerd als een hoofdtelefoon is aangesloten.

OFF
Er wordt nooit geluid uitgevoerd.

Helderheid van het display

DARK
Donker

SLIGHTLY BRIGHT
Zacht verlicht

BRIGHT
Helder verlicht

AUTO OFF
Automatisch uit

• Het display blijft onverlicht, zelfs als het apparaat aan staat.

Volume-display

Dit stelt in hoe het volume wordt weergegeven.

STEP (0-100)
Dit toont het volume in stappen van 0 (minimum) tot 100 (maximum).

dB
Dit toont het volume in decibel (dB).

Schermindicatie

Selecteer de informatie die rechts van de weergavebron wordt weergegeven

VOLUME
Het volume wordt weergegeven.

SAMPLING FREQ.
Informatie over de weergavebron wordt weergegeven.

Automatische energiebesparingsfunctie

Dit apparaat heeft een automatische energiebesparingsfunctie.

• De automatische energiebesparingsfunctie is ingeschakeld wanneer het apparaat nieuw uit de fabriek wordt verzonden.

OFF
De automatische energiebesparingsfunctie is uitgeschakeld.

ON
Het apparaat gaat automatisch naar de stand-bymodus als er geen audio wordt uitgevoerd en er ongeveer 30 minuten geen bediening plaatsvindt.

Informatie-display

Dit toont de versie van de firmware die door het apparaat wordt gebruikt.

SYSTEM
De firmwareversie van de microcomputer

USB
De firmwareversie van de USB-module

Bluetooth
De firmwareversie van de Bluetooth-module

NETWORK
De firmwareversie van de netwerkmodule

Muziek afspelen op een computer

Ondersteunde besturingssystemen

Dit apparaat kan via USB worden aangesloten en worden gebruikt met een computer waarop een van de volgende besturingssystemen wordt uitgevoerd.
Werking met andere besturingssystemen kan niet worden gegarandeerd (vanaf mei 2023).

Bij gebruik van Mac
macOS High Sierra (10.13)
macOS Mojave (10.14)
macOS Catalina (10.15)
macOS Big Sur (11)
macOS Monterey (12)
macOS Ventura (13)

Bij gebruik van Windows
Windows 8 (32/64-bits)
Windows 8.1 (32/64-bits)
Windows 10 (32/64-bits)
Windows 11

De driver installeren

Bij gebruik van Mac
Dit apparaat kan worden bediend met de standaard OS-driver, dus het is niet nodig om een driver te installeren.
Er moet echter een speciale driver op de computer worden geïnstalleerd om Bulk Pet te kunnen gebruiken.

Bij gebruik van Windows
Om dit apparaat te gebruiken voor het afspelen van bestanden op een computer, installeert u de speciale driver op de computer

U moet de speciale driversoftware installeren voordat u dit apparaat met een USB-kabel op een computer aansluit.
Als u het apparaat via USB op de computer aansluit voordat u de driver installeert, zal het niet goed werken.
Afhankelijk van de samenstelling van de computerhardware en -software is bediening mogelijk niet mogelijk, zelfs niet met de bovenstaande besturingssystemen.

De driver op een computer installeren
Installeer de speciale driversoftware op de computer nadat u deze van de volgende URL hebt gedownload.
Zie de TEAC ASIO USB DRIVER Installation Guide (TEAC ASIO USB-driverinstallatiehandleiding) die bij de driver is geleverd voor meer informatie over installatie- en OS-instellingsprocedures.

TEAC International Site
https://teac.jp/int/product/nt-505-x/download

Opmerking over transmissiemodi

Dit apparaat kan gegevens overdragen met behulp van de Isochronous- of Bulk Pet-modus.
De samplingfrequenties die kunnen worden verzonden zijn 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, 705,6 kHz en 768 kHz.
Wanneer u correct bent aangesloten, kunt u "TEAC USB AUDIO DEVICE" selecteren als audio-output van het computer-OS.

• Audiogegevens die vanaf de computer worden verzonden, worden verwerkt met behulp van de klok van dit apparaat tijdens de gegevensoverdracht, waardoor jitter kan worden verminderd.

Weergave-applicatie TEAC HR Audio Player downloaden

U kunt Mac- en Windows-versies van onze gratis TEAC HR Audio Player-applicatie downloaden die het afspelen van DSD-bestanden ondersteunt van de TEAC International Site (https://teac.jp/int/).
https://teac.jp/int/product/hr_audio_player/download

TEAC HR Audio Player-instellingsopmerking
Om 22,5MHz DSD-opnamen af te spelen met TEAC HR Audio Player, opent u het Configure-venster en stelt u de "Decode mode" (decodeermodus) in op "DSD Native".
Om andere formaten dan 22,5MHz DSD af te spelen, kunt u dit naar wens instellen op "DSD over PCM" of "DSD Native".
Zie "Selecting the DSD decode mode" (De DSD-decodeermodus selecteren) in de TEAC HR Audio Player Manual (TEAC HR Audio Player-handleiding) voor meer informatie.

Audiobestanden afspelen vanaf een computer

1. Sluit de USB-poort aan de achterkant van dit apparaat aan op de computer met behulp van een USB-kabel.

   • Gebruik een kabel met een connector die overeenkomt met die van dit apparaat.
2. Schakel de computer in.
   • Controleer of het besturingssysteem correct is gestart.
3. Verschuif de POWER-schakelaar (aan/uit-schakelaar) naar de AAN-stand om het apparaat in te schakelen.

4. Draai aan de SOURCE-knop (bronknop) om USB te selecteren.

5. Start het afspelen van een audiobestand op de computer.
   Door het outputvolume van de computer te maximaliseren en het volume-output van de stereoversterker aan te passen, kan een betere geluidskwaliteit worden bereikt.
   Minimaliseer het volume van de stereoversterker voordat u begint met afspelen. Verhoog het vervolgens geleidelijk.
   Als u een hoofdtelefoon gebruikt die op dit apparaat is aangesloten, draait u de VOLUME-knop (volumeknop) tegen de klok in om het volume te minimaliseren voordat u ze opzet. Verhoog het vervolgens geleidelijk.

• De computer en dit apparaat kunnen elkaar niet bedienen.
• Doe geen van de volgende dingen wanneer u een audiobestand via USB afspeelt. Dit kan ervoor zorgen dat de computer niet goed functioneert. Sluit altijd de audioplaybacksoftware af voordat u een van de volgende dingen doet.
  • De USB-kabel loskoppelen
  • Het apparaat uitschakelen of in de stand-bymodus zetten
  • De huidige inputselectie wijzigen
• Wanneer u een audiobestand via USB afspeelt, worden ook computerbedieningsgeluiden uitgevoerd. Als u niet wilt dat deze geluiden worden uitgevoerd, maakt u de juiste instellingen op de computer om ze uit te schakelen.
• Als u dit apparaat op de computer aansluit of de input ervan wijzigt in USB nadat u de audioplaybacksoftware hebt gestart, worden audiobestanden mogelijk niet correct afgespeeld. Als dit gebeurt, start u de audioplaybacksoftware opnieuw of start u de computer opnieuw op.

Master Quality Authenticated

MQA is een bekroonde Britse technologie die het geluid van de originele masteropname levert. Het master MQA-bestand is volledig geauthenticeerd en is klein genoeg om te streamen of te downloaden.
Bezoek mqa.co.uk voor meer informatie.
De NT-505-X bevat MQA-technologie, waarmee u MQA-audiobestanden en -streams kunt afspelen en het geluid van de originele masteropname kunt leveren.
'MQA' of 'MQA. ' geeft aan dat het product een MQA-stream of -bestand decodeert en afspeelt, en duidt de herkomst aan om ervoor te zorgen dat het geluid identiek is aan dat van het bronmateriaal. ''MQA. " geeft aan dat het een MQA Studio-bestand afspeelt, dat in de studio is goedgekeurd door de artiest/producent of is geverifieerd door de auteursrechthebbende.

• Dit apparaat kan MQA-streams en -bestanden alleen decoderen wanneer de afspeelbron NET is.

Voorbeeld van weergave tijdens MQA-afspelen

Probleemoplossing

Als u een probleem met het apparaat ondervindt, neem dan even de tijd om de volgende informatie te bekijken voordat u service aanvraagt. Als het nog steeds niet correct werkt, neem dan contact op met de winkel waar u het apparaat hebt gekocht.

Algemeen

Het apparaat schakelt niet in

• Controleer of het netsnoer volledig in het stopcontact zit. Als het stopcontact is geschakeld, controleer dan of de schakelaar in de AAN-stand staat.
• Sluit een ander elektrisch apparaat aan op het stopcontact om te controleren of het stroom levert.
• Als de automatische energiebesparingsfunctie ervoor heeft gezorgd dat het apparaat in de stand-bystand is gegaan, druk dan op de afstandsbediening op de knop STANDBY/ON om het apparaat weer in te schakelen.

Er wordt geen geluid uitgevoerd

• Als een stereo-versterker op dit apparaat is aangesloten, pas dan het volume aan.
• Als u een hoofdtelefoon gebruikt die op dit apparaat is aangesloten, gebruik dan de VOLUME-knop om het volume aan te passen.
• Gebruik de SOURCE-knop om de ingang te selecteren die is aangesloten op de bron die u wilt horen.
• Bevestig de aansluitingen met andere apparatuur opnieuw.

Er is een brommend geluid

• Als een aansluitkabel zich in de buurt van een netsnoer, TL-licht of een soortgelijke bron van interferentie bevindt, vergroot dan de afstand tussen deze zoveel mogelijk.

Er komt geen geluid uit één kant van de hoofdtelefoon.

• Controleer of de stekker van de hoofdtelefoon volledig is geplaatst.

Kloksynchronisatie

De CLOCK-indicator stopt niet met knipperen

• Zet de kloksynchronisatie op OFF wanneer u deze niet gebruikt.
• Synchronisatie met het kloksignaal dat wordt ingevoerd is mogelijk niet mogelijk. Controleer de aansluitingen van de kloksynchronisatieconnectoren en de instellingen van het aangesloten apparaat.

Aansluitingen met een computer

Computer herkent dit apparaat niet

• Zie "De driver installeren" voor informatie over ondersteunde besturingssystemen. Werking met niet-ondersteunde besturingssystemen wordt niet gegarandeerd.

Er treedt ruis op

• Het starten van andere toepassingen tijdens het afspelen van een audiobestand kan het afspelen onderbreken of ruis veroorzaken. Start geen andere toepassingen tijdens het afspelen.
• Wanneer het apparaat bijvoorbeeld via een USB-hub op een computer is aangesloten, kan er ruis te horen zijn. Als dit gebeurt, sluit het apparaat dan rechtstreeks op de computer aan.

Audiobestanden kunnen niet worden afgespeeld

• Sluit dit apparaat aan op de computer en stel de ingang van dit apparaat in op USB voordat u de audio-afspeelsoftware start.
  Als u dit apparaat op de computer aansluit of de ingang ervan instelt op USB nadat u de audio-afspeelsoftware hebt gestart, worden audiobestanden mogelijk niet correct afgespeeld.

Bluetooth-functie

Kan apparaatnaam niet weergeven

• Dit apparaat ondersteunt de weergave van symbolen of doublebyte-tekens, waaronder Japans en Chinees, niet. Gebruik alleen Engelse letters en cijfers voor de namen van Bluetooth-apparaten die op dit apparaat zijn aangesloten.

Kan aangesloten Bluetooth-apparaat niet wijzigen

• Dit apparaat kan niet tegelijkertijd Bluetooth-verbindingen hebben met meerdere Bluetooth-apparaten.
  Om het apparaat te wijzigen dat via Bluetooth met dit apparaat is verbonden, beëindigt u de verbinding met het momenteel verbonden Bluetooth-apparaat voordat u verbinding maakt met een ander Bluetooth-apparaat.

Aangezien dit apparaat een microcontroller gebruikt, kunnen externe ruis en andere storingen ervoor zorgen dat het apparaat defect raakt. Als dit gebeurt, haal dan de stekker uit het stopcontact, wacht even en schakel het apparaat vervolgens weer in en start de bewerkingen opnieuw.

Standaardinstellingen herstellen

1. Houd de MENU-knop ingedrukt en zet de POWER-schakelaar op ON (aan).

2. Laat de MENU-knop los wanneer het menu FACTORY RESET (fabrieksinstellingen herstellen) verschijnt.

3. Druk op de SOURCE-knop.
   Het resetten begint wanneer "PLEASE WAIT!" (even wachten!) verschijnt.
   Het scherm voor de weergave van de afspeelbron verschijnt nadat het resetten is voltooid.


Voorbeeld van weergave

LET OP

• Zet het apparaat niet in de stand-bystand totdat het scherm voor de weergave van de afspeelbron verschijnt.
• Deze bewerking herstelt alle instellingen, inclusief netwerkinstellingen, naar hun standaardwaarden.

• De standaard fabrieksinstellingen zijn de instellingswaarden die worden weergegeven in de schermafbeeldingen die worden gebruikt in de uitleg in deze handleiding.

Specificaties

Analoge audio-uitgangen
Connectoren
XLR-connectoren	1 paar (L/R)
RCA-connectoren	1 paar (L/R)
Uitgangsimpedantie	XLR: 188 Ω RCA: 150 Ω
Maximaal uitgangsniveau (1 kHz/full-scale, in 10 kΩ)
FIXED 0dB	XLR/RCA: 2,0 Vrms
FIXED +6dB	XLR/RCA: 4,0 Vrms
VARIABLE	XLR: 12 Vrms RCA: 6 Vrms
Frequentierespons*	5 Hz – 80 kHz (+1 dB/−5 dB)
S/N-verhouding*	110 dB (A-weging, 1 kHz)
Vervorming*	0,0015% (1 kHz, LPF: 20 Hz – 20 kHz)
*Meetomstandigheden Ingangssignaal: 192kH 24-bit PCM Meetuitgang: RCA PCM digitaal filter: AAN
Hoofdtelefoonuitgang
Connector	3,5 mm 4-polige stereo-minijack × 1
Maximaal effectief uitgangsvermogen	500 mW + 500 mW (in 32 Ω)
Compatibel impedantiebereik	16–600 Ω
Digitale audio-ingangen**
COAXIAL digitaal	RCA-connector × 1 3,5 mm-minijack*** × 1 (3,5 mm-ministekkerverbinding ook mogelijk met RCA-ministekkeradapterkabel) (0,5 Vp-p, 75 Ω)
OPTICAL digitaal	Vierkante connector × 1 Ronde connector*** × 1 (−24,0 tot −14,5 dBm piek)
USB-flashdrive	USB Type A-poort (voorkant) × 1 (USB 2.0-compatibel)
USB	USB Type B-poort (achterkant) × 1 (USB 2.0-compatibel)
LAN	1000BASE-T
PCM-data samplingfrequentie
COAXIAL digitaal	32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
OPTICAL digitaal	32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
USB	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, 705,6 kHz, 768 kHz
USB-flashdrive/Netwerk	32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz
Quantisatie bitdiepte
COAXIAL digitaal/OPTICAL digitaal	16/24-bit
USB/USB-flashdrive/Netwerk	16/24/32-bit
DSD-data samplingfrequentie
COAXIAL digitaal/OPTICAL digitaal	2,8 MHz (ondersteund via 176,4 kHz/24-bit DoP-transmissie)
USB	2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz
USB-flashdrive/Netwerk	2,8/5,6 MHz
**Zie de gebruikershandleiding van de TEAC HR Streamer voor meer informatie over USB-flashdrives en netwerken. ***Deze ingangsconnector kan worden gebruikt voor zowel optische als coaxiale verbindingen.
Bluetooth-functie
Bluetooth-versie	4.2
Uitgangsklasse	Klasse 2
(transmissieafstand zonder obstakels****)	10 m
Ondersteunde profielen	A2DP, AVRCP
Ondersteunde A2DP-codecs	SBC, AAC, Qualcomm aptX audio, Qualcomm aptX HD audio, LDAC
Ondersteunde A2DP-contentbescherming	SCMS-T
Maximaal aantal opgeslagen koppelingen	8
****De transmissieafstand is een benadering. De transmissieafstand kan variëren afhankelijk van de omgeving en elektromagnetische golven.
Kloksynchronisatie-ingang
Connector	BNC
Ingangssamplingfrequentie	10 MHz
Ingangsimpedantie	50 Ω
Ingangsniveau	Rechthoekige golf: equivalent aan TTL-niveaus Sinusgolf: 0,5 tot 1,0 Vrms
Algemeen
Voeding
Model voor Europa	AC 220–240 V, 50/60 Hz
Model voor U.S.A./Canada	AC 120 V, 60 Hz
Stroomverbruik	20 W
Stand-by stroomverbruik	0,4 W (in stand-bymodus)
Externe afmetingen (B × H × D inclusief uitsteeksels)	290 mm × 84,5 mm × 248,7 mm (11 1/2" × 3 3/8" × 9 7/8")
Gewicht	4,1 kg
Bedrijfstemperatuur	+5°C tot +35°C
Luchtvochtigheidsbereik tijdens gebruik	5% tot 85% (geen condensatie)
Opslagtemperatuurbereik	−20°C tot +55°C

Meegeleverde accessoires
Netsnoer × 1
RCA-conversie (RCA naar minijack) kabel × 1
Afstandsbediening (RC-1330) × 1
Batterijen voor afstandsbediening (AAA) × 2
Pads × 3
Gebruikershandleiding (dit document, inclusief garantie) × 1

• Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn een benadering.
• Illustraties in deze handleiding kunnen enigszins afwijken van de productiemodellen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

Het bliksemsymbool met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die groot genoeg kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• VERWIJDER DE EXTERNE BEHUIZINGEN OF KASTEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE WINKEL WAAR U HET APPARAAT HEBT GEKOCHT OM HET TE LATEN REPAREREN. GEBRUIK HET PRODUCT NIET VOORDAT HET IS GEREPAREERD.
• HET GEBRUIK VAN BEDIENINGSELEMENTEN OF AANPASSINGEN OF HET UITVOEREN VAN ANDERE PROCEDURES DAN HIERIN SPECIFIEK BESCHREVEN, KAN GEVAARLIJKE BLOOTSTELLING AAN STRALING TOT GEVOLG HEBBEN.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil niet het veiligheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen erop lopen of knellen, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Het apparaat verbruikt nominaal niet-werkend vermogen van het stopcontact met de AAN/UIT-schakelaar of STAND-BY/AAN-schakelaar niet in de AAN-stand.
• De netstekker wordt gebruikt als ontkoppelingsvoorziening; de ontkoppelingsvoorziening moet gemakkelijk bedienbaar blijven.
• Voorzichtigheid is geboden bij het gebruik van oortelefoons of hoofdtelefoons met het product, omdat overmatige geluidsdruk (volume) van oortelefoons of hoofdtelefoons gehoorverlies kan veroorzaken.

• Stel dit apparaat niet bloot aan druppels of spatten.
• Plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
• De handgreepachtige delen aan de linker- en rechterkant van het voorpaneel zijn decoratief. Steek uw vingers er niet doorheen en gebruik ze niet om het apparaat te dragen.
• Installeer dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of iets dergelijks.
• Het apparaat moet dicht genoeg bij het stopcontact worden geplaatst, zodat u de stekker van het netsnoer te allen tijde gemakkelijk kunt bereiken.
• Als het product batterijen gebruikt (inclusief een batterijpakket of geïnstalleerde batterijen), mogen deze niet worden blootgesteld aan zonlicht, vuur of extreme hitte.
•
  VOORZICHTIGHEID bij producten die vervangbare lithiumbatterijen gebruiken: er bestaat explosiegevaar als een batterij wordt vervangen door een onjuist type batterij. Vervang alleen door hetzelfde of een gelijkwaardig type.

Producten met een klasse I-constructie zijn uitgerust met een netsnoer met een aardingsstekker. Het snoer van een dergelijk product moet worden aangesloten op een stopcontact met een beschermende aardingsaansluiting.

IN DE VS/CANADA, ALLEEN GEBRUIKEN OP 120V VOEDING.

Voorzorgsmaatregelen met betrekking tot batterijen
Misbruik van batterijen kan ertoe leiden dat ze barsten of lekken, wat kan leiden tot brand, letsel of vlekken op nabijgelegen objecten. Lees en neem de volgende voorzorgsmaatregelen zorgvuldig in acht.

• Zorg ervoor dat u de batterijen met de juiste positieve ( ) en negatieve ( ) oriëntatie plaatst.
• Gebruik batterijen van hetzelfde type. Gebruik nooit verschillende soorten batterijen samen.
• Als de afstandsbediening lange tijd (langer dan een maand) niet wordt gebruikt, verwijder dan de batterijen om lekkage te voorkomen.
• Als de batterijen lekken, veeg dan de lekkage in het batterijcompartiment weg en vervang de batterijen door nieuwe.
• Gebruik geen batterijen van andere typen dan gespecificeerd. Meng geen nieuwe batterijen met oude of gebruik verschillende soorten batterijen samen.
• Verwarm of demonteer batterijen niet. Gooi batterijen nooit in vuur of water.
• Vervoer of bewaar batterijen niet met andere metalen voorwerpen. De batterijen kunnen kortsluiting veroorzaken, lekken of exploderen.
• Laad nooit een batterij op, tenzij bevestigd is dat het een oplaadbaar type is.
• Stel batterijen niet bloot aan een extreem lage luchtdruk, aangezien dit kan leiden tot een explosie of lekkage van ontvlambare vloeistoffen of gassen.

Referenties

• TEAC | Internationale website
• NT-505-X | DOWNLOADS | TEAC | Internationale website
• TEAC HR Audio Player | DOWNLOADS | TEAC | Internationale website
• App Store - Apple
• Google Play
• Splash Page - MQALabs

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac NT-505-X - USB DAC / Netwerkspeler Handleiding

Beschikbare talen
