Voorbereiding

Voordat u begint

• Koppel de negatieve accuklem los. Raadpleeg een gekwalificeerde monteur voor instructies.
• Vermijd installatie van het apparaat op plaatsen waar het aan hoge temperaturen wordt blootgesteld, zoals direct zonlicht, of waar het aan stof, vuil of overmatige trillingen wordt blootgesteld.

Aan de slag

• Steek de meegeleverde sleutels in de sleuven zoals afgebeeld en schuif het apparaat uit de montagehuls.
• Installeer de montagehuls in de opening en buig de lipjes om deze vast te zetten.
• Sluit de kabelboom aan. Raadpleeg een gekwalificeerde monteur als u het niet zeker weet.
• Voor bepaalde voertuigen is mogelijk een installatiekit en/of kabelboomadapter vereist (apart verkrijgbaar).
• Sluit de negatieve accuklem weer aan en test of alles correct werkt.
• Klik de sierring op zijn plaats (indien nodig).
• Schuif het apparaat in de montagehuls om het vast te zetten.

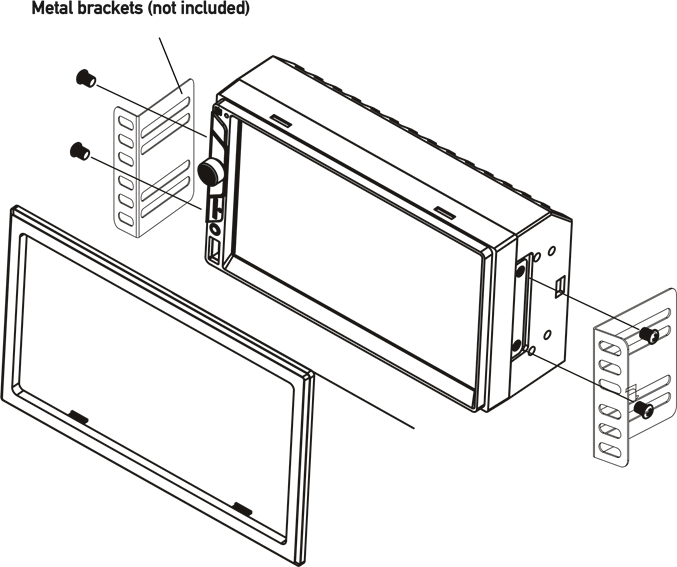

TYPISCHE DIN-MONTAGE METHODE MET FRONTALE LADING

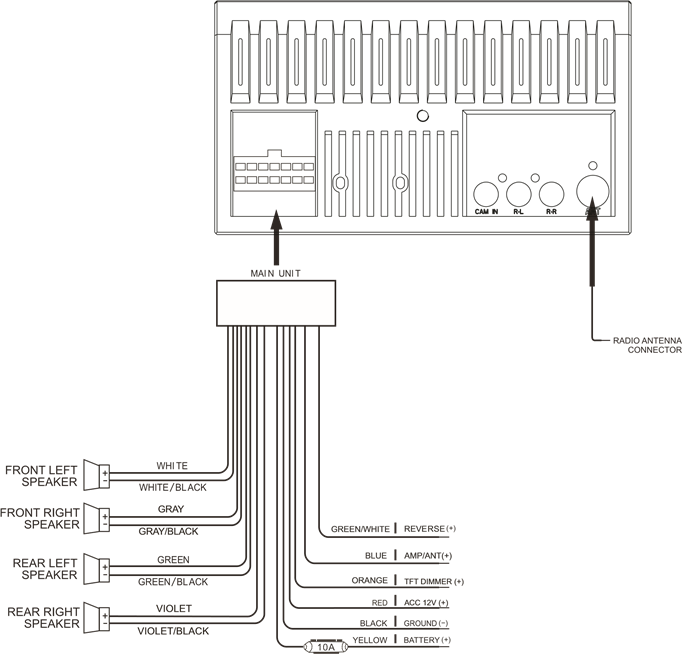

Bedradingsschema - Ingangen/Uitgangen

Opmerking:
Wanneer u een zekering vervangt, moet u ervoor zorgen dat u het juiste type en de juiste stroomsterkte gebruikt. Het gebruik van een onjuiste zekering kan schade veroorzaken. Het apparaat gebruikt (1) 10 ampère ATC mini-zekering op de stroomconnector.

Bedradingsopmerkingen:
Ingang achtercamera
Een achteruitkijkcamera (niet meegeleverd) kan worden gebruikt met de Camera-ingang.

BEDIENING

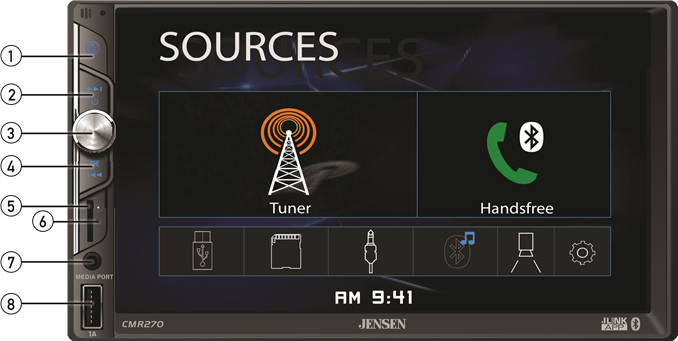

Bedieningselementen

1. Voice Activation Button
2. Tune/Track Up
3. Power/Volume/Mute
4. Tune/Track Down
5. microSD Card Slot
6. Reset
7. Auxiliary Input
8. USB Port

Algemene bediening

Power On/Off		Druk kort op om het apparaat in te schakelen. Houd ingedrukt om het apparaat uit te schakelen.
Volume		Draai aan de volumeknop om het volumeniveau te verhogen of te verlagen.
Mute		Druk kort op MUTE om het geluid te dempen. Druk nogmaals kort op MUTE om terug te keren naar het eerder geselecteerde volume. Als u aan de volumeknop draait terwijl het volume is gedempt, wordt de dempfunctie ook geannuleerd.
Mode		Druk op MODE om door alle beschikbare ingangsmodi te bladeren: Radio, microSD, USB, Bluetooth Phone, Bluetooth Music, Auxiliary Input, Rear Camera en Settings. De bedieningsmodi worden aangegeven op het scherm en/of de monitor. Optioneel USB-apparaat en microSD-kaart moeten zijn aangesloten/geplaatst om in de modusselectiestring te verschijnen.
Auxiliary Input		Sluit externe audio-/videoapparaten aan op de 3,5 mm aux-ingang op het voorpaneel.
USB Input		Plaats een USB-apparaat om MP3- of FLAC-audiobestanden af te spelen.
microSD Card		Plaats een microSD-kaart in de microSD-kaartsleuf om MP3- of FLAC-audiobestanden af te spelen.
Main Menu		Druk op het huispictogram in de linkerbovenhoek om naar het hoofdscherm te gaan.
Reset		Om abnormale werking op te lossen of als het apparaat niet werkt, gebruikt u de punt van een pen om op de RESET-knop te drukken. Het apparaat reset de hoofdprocessor naar de standaardinstellingen.

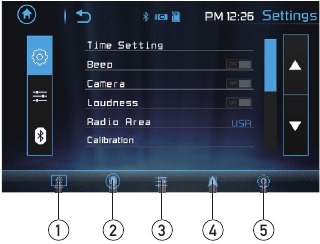

Setup Menu		Selecteer in het hoofdscherm Settings (Instellingen) om toegang te krijgen tot het Setup menu en selecteer uit drie categorieën die worden weergegeven door de pictogrammen aan de linkerkant van het scherm: Settings (Instellingen), Audio en Bluetooth.
		Settings: Time Setting - Open en pas de datum- en tijdinstellingen aan. Beep - Schakel de hoorbare pieptoon in of uit. Camera - Schakel de ingang van de achteruitrijcamera in of uit. Loudness - Druk hierop om de Loudness-functie in of uit te schakelen. Radio Area - Pas de volgende radio-opties aan: USA, Asia, Europe of South America. Calibration - Volg de aanwijzingen om het touchscreen te kalibreren. Version - Bekijk de huidige versienummers voor het apparaat. Restore default - Druk hierop om het apparaat terug te zetten naar de fabrieksinstellingen.
		Audio: Sound Effect - Pas de EQ-, Treble/Bass- of Balance/Fader-instellingen aan.
		Bluetooth: Auto Connect - Schakel de functie Auto Connect in of uit. Auto Answer - Schakel de functie Auto Answer in of uit.
Touch Screen Controls		De touchscreenbedieningselementen aan de onderkant van elk scherm bieden directe toegang tot belangrijke functies tijdens elke modus van bediening.
1	Dimmer	Druk hierop om het scherm te dimmen.
2	Voice Activation	Druk hierop om de Voice Activation-functie te gebruiken.
3	Audio	Druk hierop om audio-opties aan te passen, zoals EQ, Treble/Bass of Balance/Fader.
4	Navigation	Druk hierop om rechtstreeks naar de Navigation-app te gaan.
5	Settings	Druk hierop om naar het instellingenmenu te gaan.

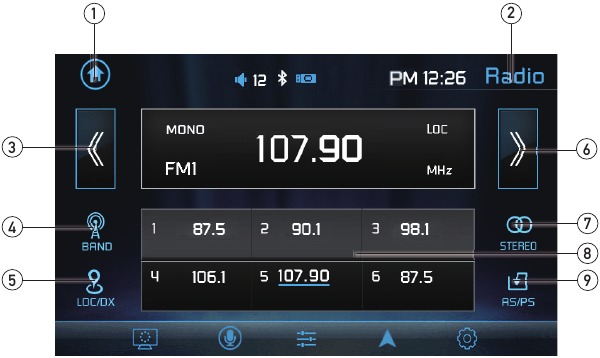

AM/FM-tunerbediening

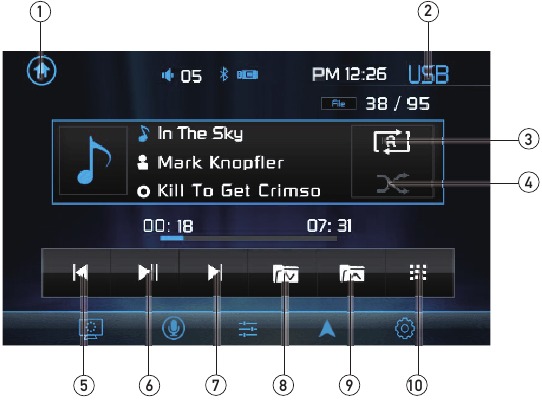

USB/microSD-kaartbediening

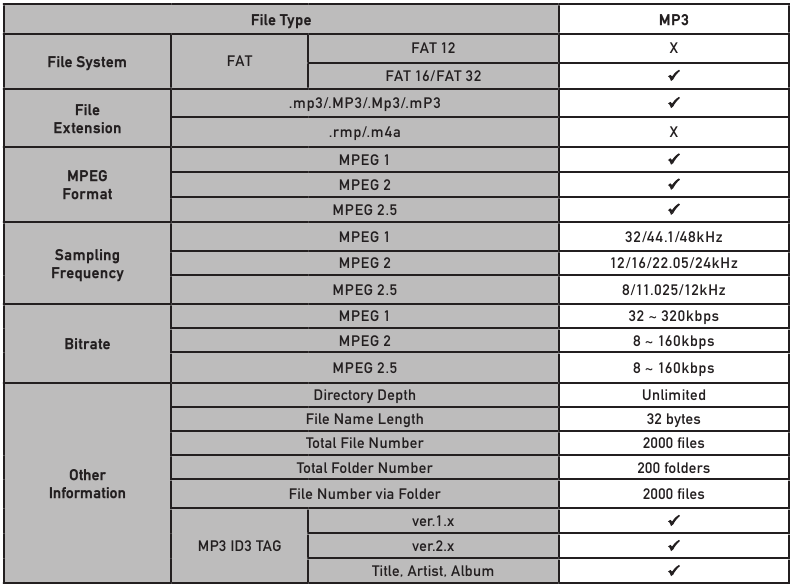

Mediacompatibiliteit - USB/microSD-kaart

Opmerkingen:

• Vanwege de voortdurende technologische vooruitgang zijn sommige USB-flashstations en/of microSD-kaarten mogelijk niet compatibel met dit apparaat.

Mediacompatibiliteit

Mediacompatibiliteit	De volgende bestandstypen zijn niet compatibel: MP3 PRO-formaat, MP3-afspeellijsten RMP-formaat WAV-formaat WMV-formaat AAC, beveiligde AAC, M4A-formaat
Afspeelvolgorde	De MP3-afspeelvolgorde begint in de hoofdmap van de USB-stick of microSD-kaart. Alle lege mappen of mappen die geen MP3/FLAC-bestanden bevatten, worden overgeslagen.
Compatibele opnameformaten	ISO9660-normen: De maximale geneste mapdiepte is 8 (inclusief de root-map). Geldige tekens voor map-/bestandsnamen zijn letters A-Z (allemaal hoofdletters), cijfers 0-9 en "_" (underscore). Sommige tekens worden mogelijk niet correct weergegeven, afhankelijk van het tekentype.
Opmerkingen	Sommige bestanden worden mogelijk niet correct afgespeeld of weergegeven, afhankelijk van de samplefrequentie en bitsnelheid. Gebruik voor de beste resultaten de volgende instellingen bij het rippen van MP3-bestanden: 128 kbps of hogere constante bitsnelheid 44,1 kHz of hogere samplefrequentie

Bluetooth-bediening

Achteruitrijcamera Bediening - (Optioneel)

Achteruitrijcamera gebruiken

Sluit een optionele achteruitrijcamera aan op de camera-ingang (zwarte RCA-connector). Raadpleeg het bedradingsschema voor meer informatie.

Handmatige selectie - Raak het CAMERA-pictogram aan in het hoofdmenu of in een willekeurige bedieningsmodus (indien ingeschakeld) om de cameramodus te selecteren. Raak de linkerbovenhoek van het scherm aan om de cameramodus te verlaten.

Opmerking: De handmatige modus is voor speciale camera's die ALTIJD aan staan tijdens het rijden, deze is niet bedoeld voor camera's die zijn aangesloten op het achteruitrijlicht van het voertuig.

Automatische selectie

Het apparaat selecteert automatisch de cameramodus wanneer het is aangesloten op het circuit van het achteruitrijlicht.

Opmerking: De externe video-uitgang is niet actief bij gebruik van de achteruitrijcamera-ingang.

Navigatie-app bediening (alleen audio)

De activering van JENSEN Smart App mag niet worden gesloten, maar moet open zijn op uw smartphone voor deze bewerking. Aanraken zal u direct toegang geven tot uw favoriete navigatie-app op uw smartphone.

JENSEN iPlug P1 Smart App Afstandsbediening

De Jensen Smart-app is de ultieme draadloze afstandsbediening voor uw ontvanger. U kunt de Jensen Smart-app downloaden van de Apple App Store of Google Play Store en installeren op uw smartphone of tablet.

Scan de volgende QR-code om de Jensen J-Link P1-applicatie op uw smartphone te downloaden.

Spraakactivering

Uw ontvanger is ontworpen met een gemakkelijk toegankelijke spraakactiveringsknop om Siri® of de Google Assistant™ te gebruiken via de Bluetooth van uw auto. Communiceer met de assistent van uw smartphone terwijl u rijdt met slechts één druk op de knop! Bluetooth moet zijn gekoppeld tussen uw smartphone en de ontvanger. Druk op de spraakactiveringsknop , en de ontvanger schakelt over naar de Bluetooth-modus. Dit activeert Siri® of Google AssistantTM op uw smartphone.
U moet handmatig terugschakelen naar de vorige of gewenste modus zodra deze bewerking is beëindigd.

3,5 mm Aux-ingang aan de voorkant

Sluit een optionele audiobron aan op de 3,5 mm-ingang (voorzijde). Selecteer de auxiliary input (aux-ingang) in het hoofdmenu om naar audio te luisteren. Pas het volume aan op de externe audiobron indien nodig (indien aangesloten op de hoofdtelefoonuitgang van het apparaat).

Specificaties

CEA-2006 Power Standard Specifications
(referentie: 14.4VDC +/- 0.2V, 20Hz~20kHz)

Power Output: 16 Watts RMS x 4 kanalen bij 4 ohm en < 1% THD+N
Signaal-ruisverhouding: 75 dBA (referentie: 1 watt in 4 ohm)

Probleemoplossing

Algemeen

Veiligheidsinformatie

Lees alle instructies zorgvuldig door voordat u probeert te installeren of te bedienen.

Vanwege de technische aard wordt het ten zeerste aanbevolen om uw JENSEN CMR270 te laten installeren door een professionele installateur of een geautoriseerde dealer. Dit product is uitsluitend bedoeld voor gebruik in voertuigen met uitsluitend 12VDC negatieve aarde.

Om schade of letsel te voorkomen:

• Zorg ervoor dat u het apparaat stevig op het chassis van het voertuig aardt.
• Verwijder de boven- of onderkant van het apparaat niet.
• Installeer het apparaat niet op een plaats die is blootgesteld aan direct zonlicht of extreme hitte of de mogelijkheid van opspattend water.
• Stel het apparaat niet bloot aan overmatige schokken.
• Gebruik bij het vervangen van een zekering alleen een nieuwe met de juiste waarde. Het gebruik van een zekering met de verkeerde waarde kan leiden tot een storing van het apparaat.
• Om kortsluiting te voorkomen bij het vervangen van een zekering, koppelt u eerst de kabelboom los.
• Gebruik alleen de meegeleverde hardware en kabelboom.
• Als u problemen ondervindt tijdens de installatie, raadpleeg dan uw dichtstbijzijnde JENSEN-dealer.
• Als het apparaat niet goed werkt, reset het apparaat dan zoals beschreven. Als het probleem aanhoudt, raadpleeg dan uw dichtstbijzijnde JENSEN-dealer of bel de technische ondersteuning op 1-888-921-4088.
• Om de monitor schoon te maken, veegt u deze alleen af met een droge siliconendoek of een zachte doek. Gebruik geen stijve doek of oplosmiddelen zoals verfverdunner en alcohol. Ze kunnen het oppervlak van het paneel bekrassen en/of de bedrukking verwijderen.
• Wanneer de temperatuur van het apparaat daalt (zoals in de winter), wordt de vloeibare kristal in het scherm donkerder dan normaal. De normale helderheid keert terug nadat het apparaat een tijdje in gebruik is geweest.
• Zorg er bij het verlengen van de ontstekings-, batterij- of aardingsbedrading voor dat u bedrading van automobielkwaliteit gebruikt met een minimum van AWG 16 of meer om spanningsverliezen te voorkomen.
• Raak de vloeibare kristalvloeistof niet aan als het LCD-scherm beschadigd of gebroken is. De vloeibare kristalvloeistof kan gevaarlijk zijn voor uw gezondheid of dodelijk zijn. Als de vloeibare kristalvloeistof van het LCD-scherm in contact komt met uw lichaam of kleding, was het dan onmiddellijk af met zeep.

Klantenservice

Voor uw administratie
Bewaar uw originele aankoopbewijs en zorg ervoor dat u dit bewijs kunt overleggen als u service nodig heeft, aangezien uw originele aankoopbewijs wordt beschouwd als het beste aankoopbewijs en de datum aangeeft waarop u uw JENSEN-product heeft gekocht.

Neem voor meer informatie en de locatie van het dichtstbijzijnde geautoriseerde servicecentrum contact met ons op via een van de volgende methoden:

• Bel ons gratis op (888) 921-4088
• E-mail ons op cs@dualav.com

U.S.A.
1-888-921-4088
(maandag-vrijdag, 9.00-17.00 uur EST)
Bezoek https://www.jensenmobile.com
