Jensen MPR2110 - Handleiding ontvanger
INSTALLATIE
Voorbereiding
Lees de volledige handleiding voor de installatie.
Voordat u begint
- Koppel de negatieve accupool los. Raadpleeg een gekwalificeerde technicus voor instructies.
- Vermijd het installeren van het apparaat op plaatsen waar het wordt blootgesteld aan hoge temperaturen, bijvoorbeeld door direct zonlicht, of waar het wordt blootgesteld aan stof, vuil of overmatige trillingen.
De head-unit monteren: typische DIN-montage
Stap 1:
Plaats de montagehuls in de installatiekit of het dashboard.
Stap 2:
Buig meerdere montagelipjes rond de montagehuls totdat de montagehuls stevig vastzit.
Stap 3:
Sluit alle kabelbomen aan en schuif de head-unit in de montagehuls totdat deze vastklikt.
De head-unit monteren: ISO-montage
Gebruik de bestaande beugels of de beugels die bij de installatiekit zijn geleverd, om de beugels aan de zijkanten van de head-unit te bevestigen met de schroeven die bij de head-unit zijn geleverd.

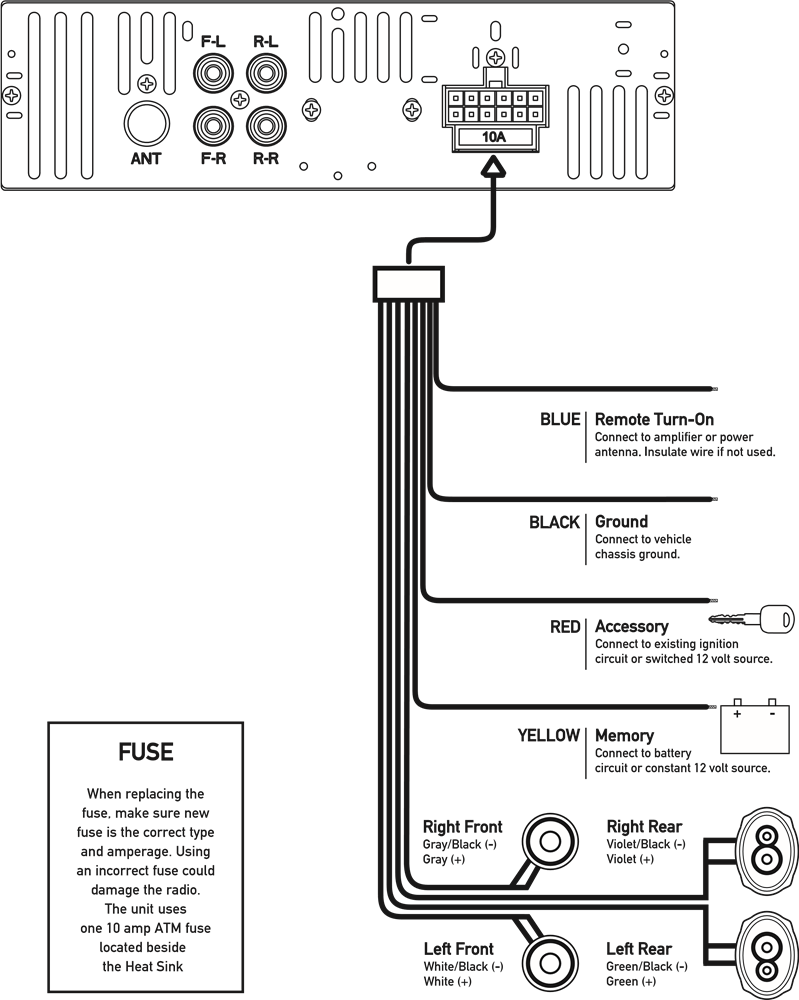

Bedradingsschema

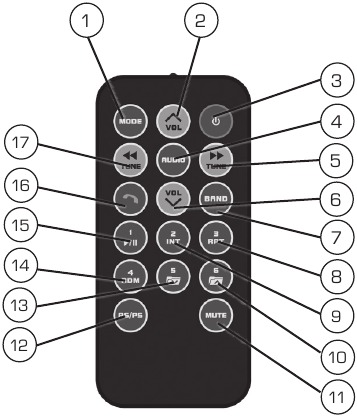

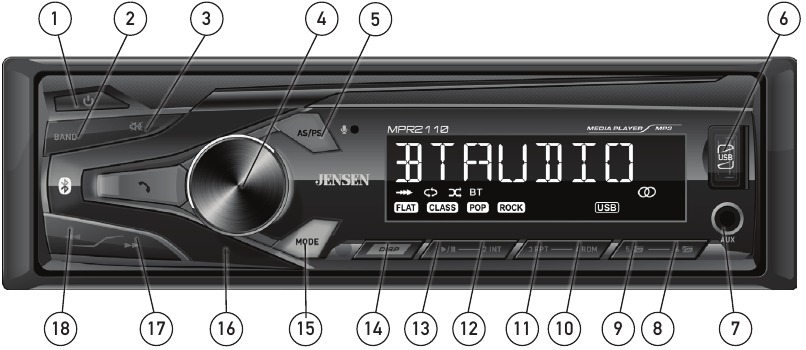

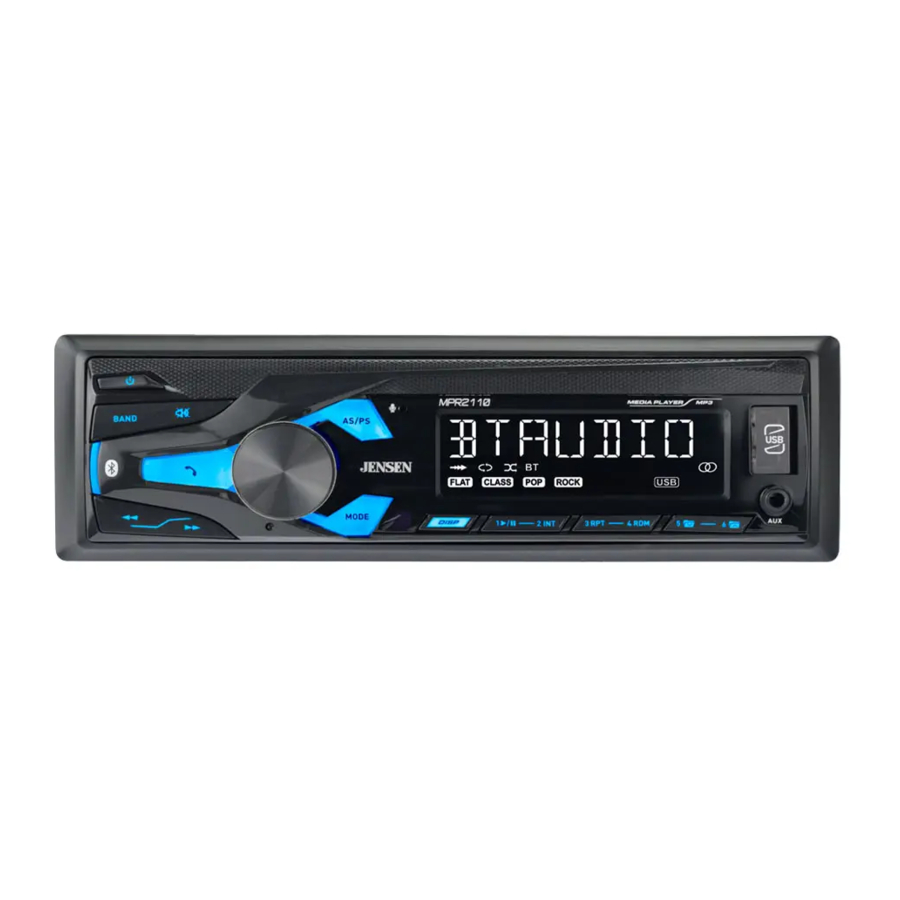

Bedieningslocaties
- Aan/uit
- Band
- Dempen
- Volumeknop
- Automatisch opslaan
- USB-poort
- Auxiliaire ingang
- Preset 6 / Map omhoog
- Preset 5 / Map omlaag
- Preset 4 / Willekeurig
- Preset 3 / Herhalen
- Preset 2 / Intro
- Preset 1 / Afspelen/Pauze
- Display
- Modus
- Resetten
- Afstemmen omhoog
- Afstemmen omlaag
- Modus
- Volume omhoog
- Aan/uit
- Audio
- Afstemmen omhoog
- Volume omlaag
- Band
- Preset 3 / Herhalen
- Preset 2 / Intro
- Preset 6 / Map omhoog
- Dempen
- AS/PS
- Preset 5 / Map omlaag
- Preset 4 / Willekeurig
- Preset 1 / Afspelen / Pauze
- Bluetooth Talk
- Afstemmen omlaag
BEDIENING
Algemene bediening
| In-/uitschakelen | Druk op de  -knop om het apparaat in te schakelen. Druk nogmaals op om het apparaat uit te schakelen. |
| Modi wijzigen | Druk op MODE om te kiezen tussen Radio, USB, Auxiliary Input (auxiliaire ingang) en Bluetooth. De werkingsmodi worden weergegeven op het display. |
| Volume | Pas het volume aan met de volumeknop (00-43). |
| Dempen | Druk hierop om het geluid te dempen. Druk nogmaals om het luisteren te hervatten op het eerder geselecteerde volume. |
| Auxiliaire ingangen | Steek een 3,5 mm-kabel in de AUX-poort aan de voorkant van het apparaat. |
| Resetten | Druk op de RESET-knop om het apparaat terug te zetten naar de fabrieksinstellingen als er een abnormale werking optreedt. De resetknop bevindt zich op het voorpaneel. |
| De klok instellen | Als het apparaat is ingeschakeld, houdt u DISP lang ingedrukt om de kloktijd weer te geven. Houd DISP ingedrukt totdat de uren of minuten beginnen te knipperen en laat dan los. Draai aan de volumeknop om de tijd aan te passen. Houd DISP lang ingedrukt om de klokinstelling te voltooien. |
| Display | Druk op DISP om te schakelen tussen verschillende weergegeven informatie. |
| Audio / Menu | Druk kort op de volumeknop om te kiezen tussen audiofuncties. Houd de volumeknop langer dan twee seconden ingedrukt om te kiezen tussen de menufuncties. Draai de volumeknop naar links/rechts om de gewenste functie/audio aan te passen of te activeren. |
AM/FM-tunermodus
| Seek Tuning (automatisch afstemmen) | Druk op TUNE  of TUNE  om naar het vorige of volgende sterke station te zoeken. |
| Manual Tuning (handmatig afstemmen) | Houd TUNE of TUNE ingedrukt om de handmatige afstemmodus in te schakelen, en druk vervolgens kort op TUNE of TUNE om de radiofrequentie stap voor stap omhoog of omlaag te wijzigen. Houd TUNE of TUNE ingedrukt om snel vooruit te gaan. |
| Band | Druk op BAND om te kiezen tussen de banden FM1, FM2, FM3, AM1 en AM2. Er kunnen maximaal zes voorkeurzenders voor elke band worden geprogrammeerd, waardoor maximaal 18 FM-stations en 12 AM-stations in het geheugen kunnen worden opgeslagen. |
| Storing Presets (voorkeurzenders opslaan) | Er kunnen maximaal 18 FM- en 12 AM-stations worden opgeslagen. Om een zender op te slaan, selecteert u de gewenste band en zender. Houd de gewenste voorkeurzenderknop (1-6) langer dan twee seconden ingedrukt. Wanneer de zender is opgeslagen, wordt het voorkeuzendernummer op het display weergegeven. |
| Recalling Presets (voorkeurzenders oproepen) | Voorkeurzenders kunnen op elk moment worden opgeroepen door op de bijbehorende voorkeurzenderknop te drukken. |
| Automatically Store (automatisch opslaan) | Houd AS/PS langer dan 2 seconden ingedrukt om automatisch 18 FM-stations en 12 AM-stations op te slaan. |
| Preset Scan Stations (voorkeurzenders scannen) | Druk op AS/PS om elk voorkeurstation op te roepen dat in de geheugens in elke band is opgeslagen. |
USB-modus
| Playing MP3 Files (MP3-bestanden afspelen) | Om MP3-bestanden af te spelen, steekt u een USB-apparaat met MP3-bestanden in. |
| Track Select (track selecteren) | Druk op TUNE om naar het begin van de volgende track te gaan. Druk op TUNE om naar het begin van de vorige track te gaan. |
| Fast Forward and Reverse (snel vooruit- en terugspoelen) | Houd TUNE of TUNE ingedrukt om een track snel vooruit of achteruit te spoelen. |
| Pause (pauze) | Druk op  om de USB-weergave tijdelijk te stoppen.Druk nogmaals op om het afspelen te hervatten. |
| Folder Access (toegang tot mappen) | Mappen kunnen worden gevonden door op Folder Up (map omhoog) of Folder Down (map omlaag) te drukken. Ongeveer één seconde nadat de mapnaam is weergegeven, wordt het eerste bestand in de geselecteerde map weergegeven en begint het afspelen. |
| Repeat (herhalen) | Druk op RPT om te schakelen tussen RPT ALL, RPT FLR en RPT ONE.
|
| Random (willekeurig) | Druk op RDM om tracks in willekeurige volgorde af te spelen; druk nogmaals om de RDM-functie te annuleren. |
| Intro | Druk op INT om de eerste 10 seconden van elke track af te spelen; druk nogmaals om de INT-functie te annuleren. |
Bluetooth-modus
| Preparation (voorbereiding) | Voordat u een Bluetooth-apparaat gebruikt, moet het worden gekoppeld en verbonden. Zorg ervoor dat Bluetooth is geactiveerd op uw apparaat voordat u met het koppelingsproces begint. |
| Pairing a New Device (een nieuw apparaat koppelen) | De head-unit zendt voortdurend het koppelingssignaal uit wanneer er geen apparaten zijn aangesloten. Voltooi de koppelingsprocedure vanaf uw Bluetooth-apparaat. Raadpleeg de handleiding van uw apparaat voor meer informatie.
|
| Streaming Audio Troubleshooting (probleemoplossing voor streaming audio) | De head-unit ondersteunt draadloze A2DP-streaming audio vanaf een mobiel Bluetooth-apparaat rechtstreeks naar uw head-unit. De volgende functies kunnen worden gebruikt om de muziek te bedienen:
|
Opmerking: de head-unit kan zich in elke werkingsmodus bevinden wanneer het koppelen wordt uitgevoerd.
om tijdens het afspelen te schakelen tussen afspelen en pauze.Probleemoplossing
| Probleem | Oorzaak | Actie |
| Apparaat schakelt niet in (geen stroom) | Gele draad niet aangesloten of onjuiste spanning Rode draad niet aangesloten of onjuiste spanning | Controleer de aansluitingen op de juiste spanning (11~16VDC) |
| Zwarte draad niet aangesloten | Controleer de aansluiting op aarde | |
| Zekering doorgebrand | Vervang de zekering | |
| Apparaat heeft stroom (maar geen geluid) | Luidsprekerdraden niet aangesloten | Controleer de aansluitingen op de luidsprekers |
| Een of meer luidsprekerdraden raken elkaar of raken de aarde van het chassis | Isoleer alle blanke luidsprekerdraden van elkaar en van de aarde van het chassis aarde | |
| Apparaat blaast zekeringen door | Gele of rode draad raakt de aarde van het chassis | Controleer op een beknelde draad |
| Luidsprekerdraden raken de aarde van het chassis | Controleer op een beknelde draad | |
| Onjuiste zekeringwaarde | Gebruik een zekering met de juiste waarde | |
| NO FILE (geen bestand) verschijnt op het display | Er zijn geen afspeelbare MP3-bestanden gevonden op het apparaat | Controleer het apparaat op geldige MP3-bestanden |
| NO SUPPORT (geen ondersteuning) verschijnt op het display | Er is een ongeldige ID3-tagversie aanwezig | Versie 1.0 tot 2.0 ID3-tags worden ondersteund. |
Specificaties
| FM-tuner | Afstembereik: 87,5 MHz-107,9 MHz Bruikbare gevoeligheid: 8,5 dBf 50dB onderdrukkingsgevoeligheid: 10dBf Stereoscheiding @ 1 kHz: >30dB Frequentiebereik: 30Hz-13kHz |
| AM-tuner | Afstembereik: 530 kHz-1710 kHz Bruikbare gevoeligheid: <42dBu Frequentiebereik: 30Hz-2,2kHz |
| Algemeen | Luidsprekeruitgangsimpedantie: 4~8 ohm Lijnuitgangsspanning: 2 volt RMS Afmetingen: 7" x 3,8" x 2" (178 x 97 x 50 mm) |
Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
CEA-2006 Power Standard Specifications (CEA-2006-vermogensstandaardspecificaties)
(referentie: 14,4 VDC +/- 0,2 V, 20 Hz~20 kHz)
Power Output (vermogensuitgang): 16 Watt RMS x 4 kanalen bij 4 ohm en < 1% THD+N
Signal to Noise Ratio (signaal-ruisverhouding): 75dBA (referentie: 1 watt in 4 ohm)
