Jensen CDR6221 - Handleiding multimediasysteem

INSTALLATIE

Voorbereiding

Lees en begrijp de volledige handleiding voor de installatie. Raadpleeg een gekwalificeerde technicus voor gedetailleerde instructies of installatiehulp.

Voordat u begint

• Koppel de negatieve accuklem los. Raadpleeg een gekwalificeerde technicus voor instructies.
• Vermijd installatie van het apparaat op plaatsen waar het kan worden blootgesteld aan hoge temperaturen, zoals direct zonlicht, of waar het kan worden blootgesteld aan stof, vuil of overmatige trillingen.

Aan de slag

• Pak het apparaat uit de beschermende verpakking.
• Sluit de kabelboom van het voertuig en de antenne aan op de kabelboom van deze ontvanger. Zie de bedradingsinstructies. Raadpleeg een gekwalificeerde technicus als u het niet zeker weet.
• Voor bepaalde voertuigen is mogelijk een installatie-dashboardkit en/of kabelboomadapter nodig (apart verkrijgbaar).
• Sluit de negatieve accuklem weer aan.
• Test op correcte werking en zet terug in het dashboard.
• Klik indien nodig de sierring op zijn plaats.

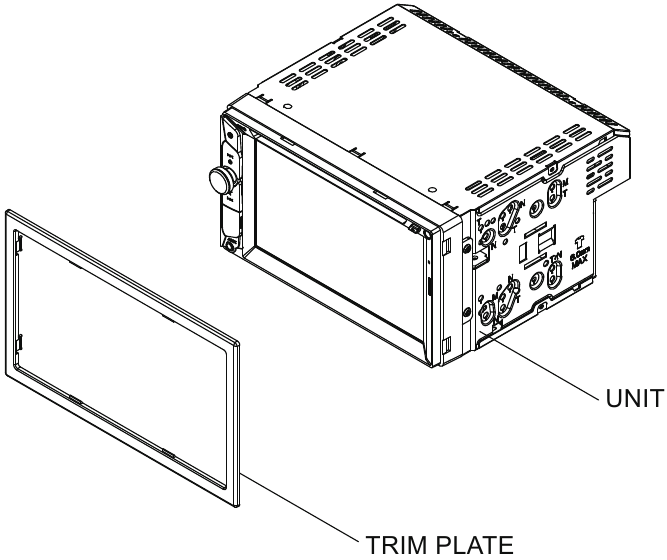

TYPISCHE MONTAGEWIJZE DIN-MONTAGE MET FRONTALE LADING

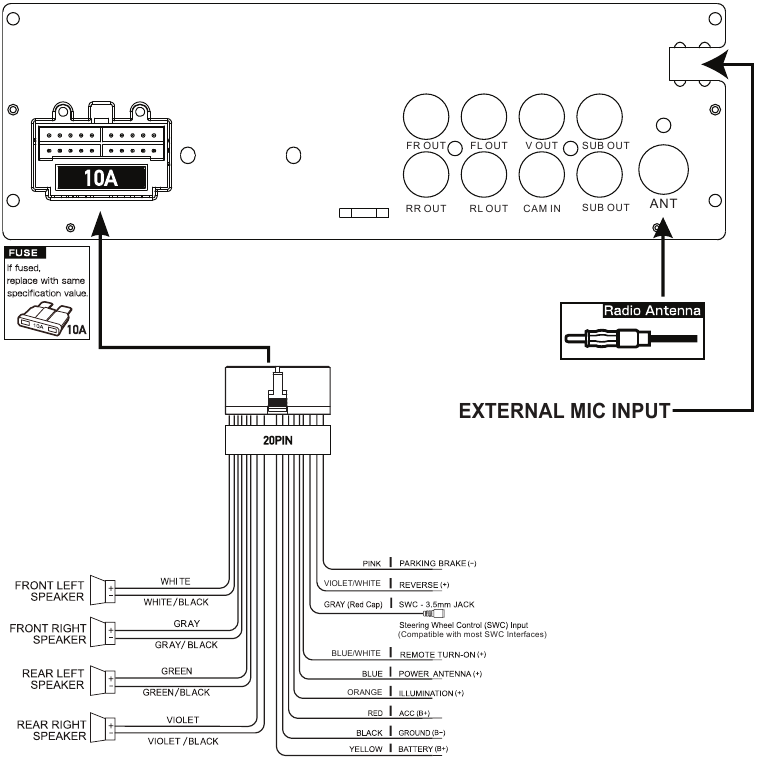

Bedradingsschema - Ingangen/Uitgangen

Opmerking:
Wanneer u een zekering vervangt, moet u ervoor zorgen dat u het juiste type en de juiste stroomsterkte gebruikt. Het gebruik van een onjuiste zekering kan schade veroorzaken. Het apparaat gebruikt (1) 10 ampère ATC mini-zekering op de stroomconnector.

Bedradingsopmerkingen:
Ingang achteruitrijcamera
Een achteruitrijcamera (niet inbegrepen) kan worden gebruikt met de Camera input.

WERKING

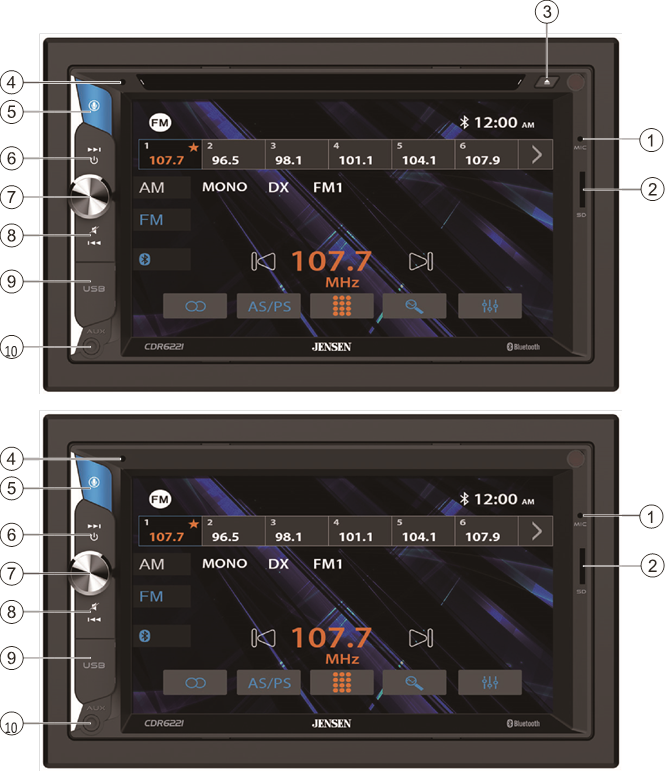

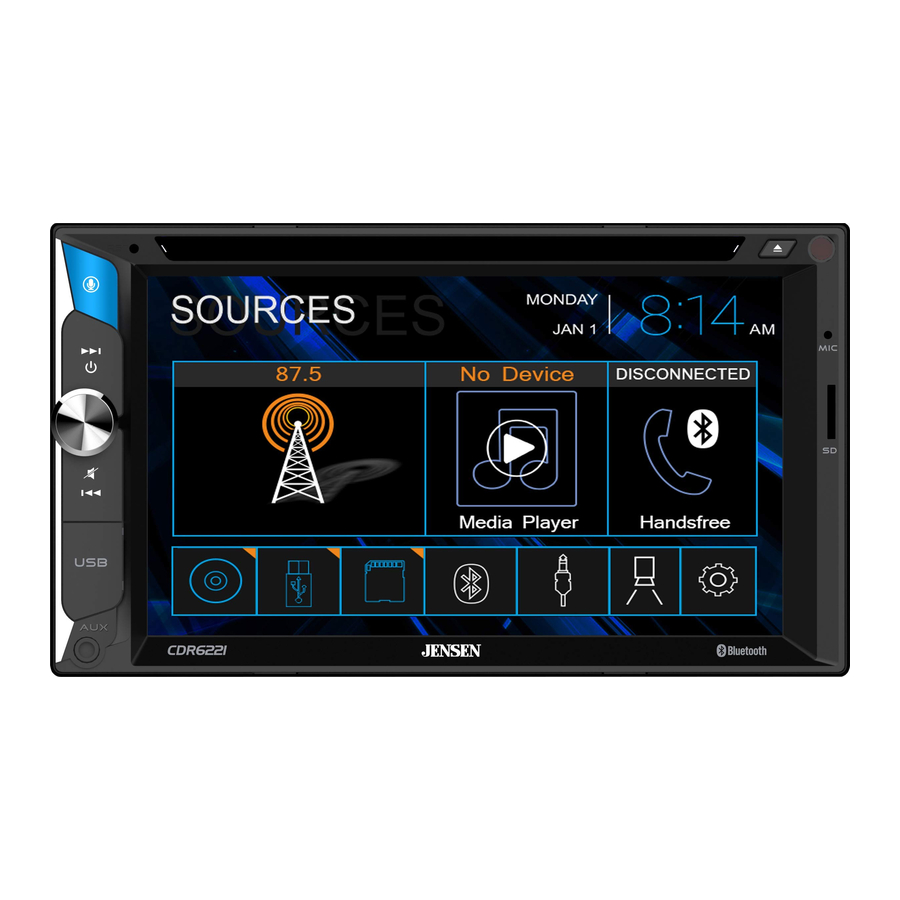

Bedieningslocaties

1. Microfoon
2. microSD-kaartsleuf
3. Uitwerpen
4. Reset
5. Spraakactiveringsknop
6. Afstemmen/Volgend nummer
7. Aan/Uit/Volume/Dempen
8. Afstemmen/Vorig nummer
9. USB-poort
10. Aux-ingang

Algemene werking

Aan/uitzetten		Druk kort in om het apparaat in te schakelen. Houd ingedrukt om het apparaat uit te schakelen.
Volume		Draai aan de volumeknop om het volumeniveau te verhogen of te verlagen.
Dempen		Druk kort op MUTE om het geluid uit te schakelen. Druk nogmaals kort op MUTE om terug te keren naar het eerder geselecteerde volume. Door aan de volumeknop te draaien terwijl het volume is gedempt, wordt de dempfunctie ook geannuleerd.
Modus		Druk op MODE om door alle beschikbare invoermodi te bladeren: Radio, Disc, microSD, USB, Bluetooth-telefoon, Bluetooth-muziek, Aux-ingang, Achteruitrijcamera en Instellingen. De werkingsmodi worden aangegeven op het display en/of de monitor. Een optioneel USB-apparaat en een microSD-kaart moeten zijn aangesloten/geplaatst om in de modusselectie te verschijnen.
Aux-ingang		Sluit externe audio-/videoapparaten aan op de 3,5 mm aux-ingang op het voorpaneel.
USB-ingang		Plaats een USB-apparaat om MP3- of FLAC-audiobestanden af te spelen.
microSD-kaart		Plaats een microSD-kaart in de microSD-kaartsleuf om MP3- of FLAC-audiobestanden af te spelen.
Hoofdmenu		Druk op het huispictogram in de linkerbovenhoek om naar het hoofdmenuscherm te gaan.
Reset		Om een abnormale werking op te lossen of als het apparaat niet werkt, gebruikt u de punt van een pen om op de resetknop te drukken. Het apparaat zal de hoofdprocessor terugzetten naar de standaardinstellingen.

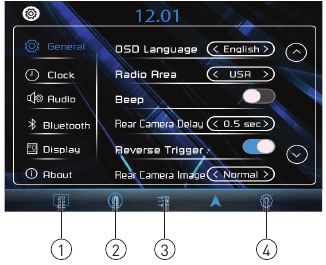

Instellingenmenu		Selecteer in het hoofdmenuscherm Settings (Instellingen) om het menu Setup te openen en selecteer uit de categorieën die aan de linkerkant van het scherm worden weergegeven: Algemeen, Klok, Audio, Bluetooth, Display en Over. Gebruik het touchscreen om te navigeren en afzonderlijke opties binnen elke categorie aan te passen.
Touchscreenbediening		De touchscreenbediening onder aan elk scherm biedt directe toegang tot belangrijke functies tijdens elke werkingsmodus.
1	Dimmer	Druk hierop om het display te dimmen.
2	Spraakactivering	Druk hierop om de functie Spraakactivering te gebruiken.
3	Audio	Druk hierop om audio-opties aan te passen, zoals EQ, Treble/Bass of Balance/Fader.
4	Settings	Druk hierop om toegang te krijgen tot het instellingenmenu.

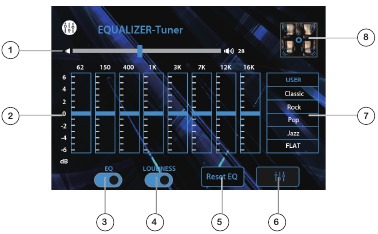

Audio-instellingen

1. Volume
2. EQ-instellingen
3. EQ aan/uit
4. Loudness aan/uit
5. EQ resetten
6. Terug naar bron
7. EQ-presets / Aangepast
8. Balans / Fader

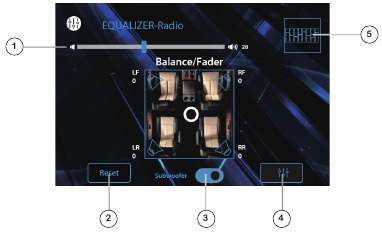

Balans-/Faderinstellingen

1. Volume
2. Fader resetten
3. Subwoofer aan/uit
4. Terug naar bron
5. Terug naar EQ-bediening

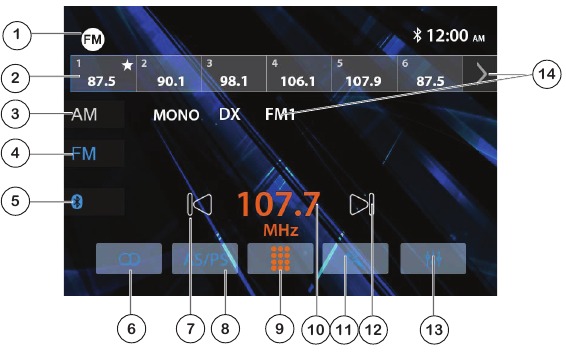

AM/FM-tunerbediening

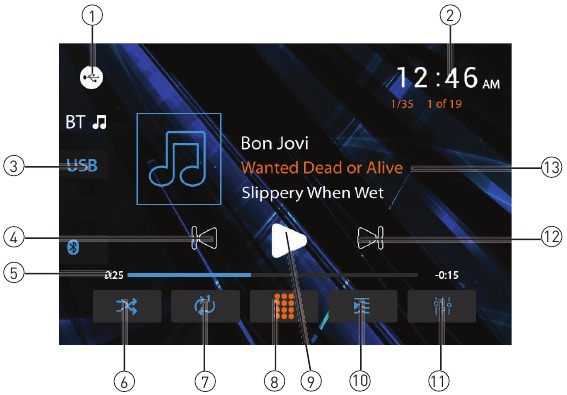

USB-/microSD-kaartbediening

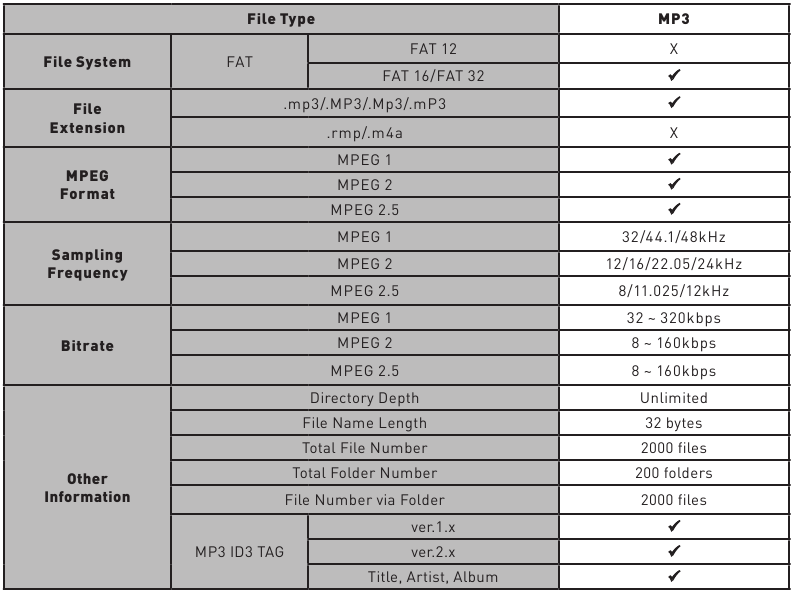

Mediacompatibiliteit - USB/microSD-kaart

Opmerkingen:

• Vanwege voortdurende technologische ontwikkelingen zijn sommige USB-flashstations en/of microSD-kaarten mogelijk niet compatibel met dit apparaat.

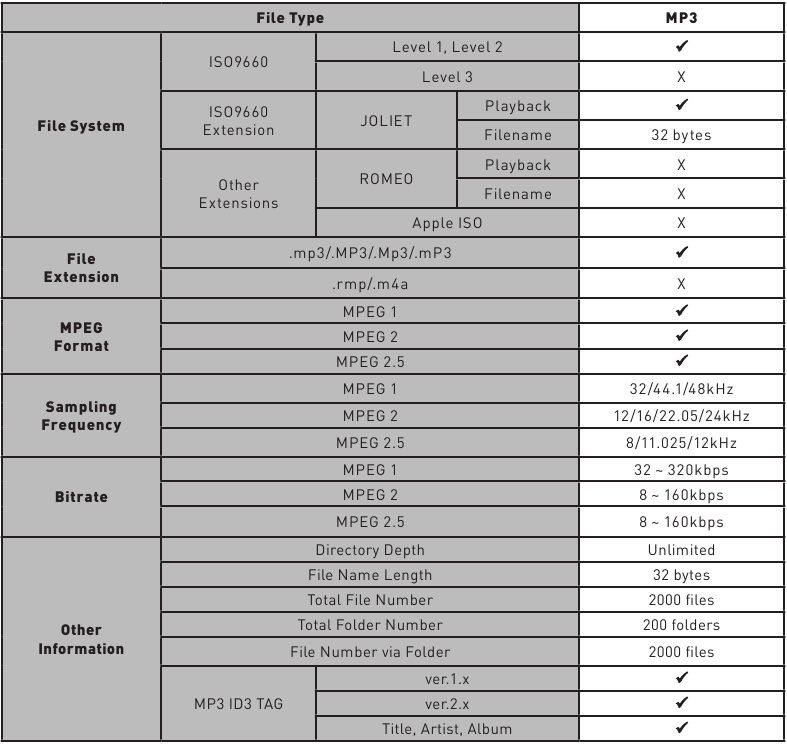

Mediacompatibiliteit - CD/DVD

Mediacompatibiliteit

Mediacompatibiliteit	De volgende bestandstypen zijn niet compatibel: MP3 PRO-formaat, MP3-afspeellijsten RMP-formaat WAV-formaat WMV-formaat AAC, beveiligde AAC, M4A-formaat, M4V-formaat.
Afspeelvolgorde	De MP3-afspeelvolgorde begint in de hoofdmap van de USB-stick of microSD-kaart. Lege mappen of mappen die geen MP3/FLAC-bestanden bevatten, worden overgeslagen.
Compatibele opnameformaten	ISO9660-normen: De maximale geneste mapdiepte is 8 (inclusief de hoofdmap). Geldige tekens voor map-/bestandsnamen zijn letters A-Z (alle hoofdletters), cijfers 0-9 en "_" (underscore). Sommige tekens worden mogelijk niet correct weergegeven, afhankelijk van het tekentype.
Opmerkingen	Sommige bestanden worden mogelijk niet correct afgespeeld of weergegeven, afhankelijk van samplingfrequenties en bitsnelheden. Voor de beste resultaten gebruikt u de volgende instellingen bij het rippen van MP3-bestanden: constante bitsnelheid van 128 kbps of hoger, samplingfrequentie van 44,1 kHz of hoger

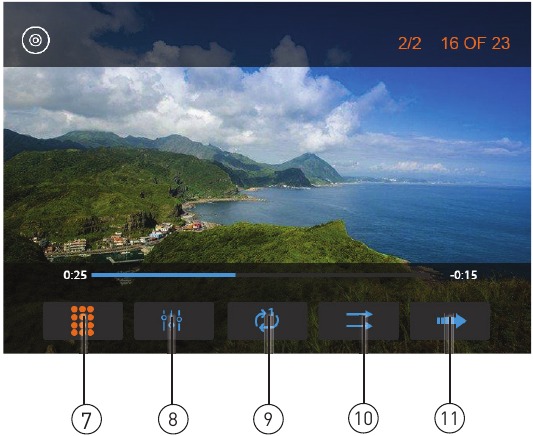

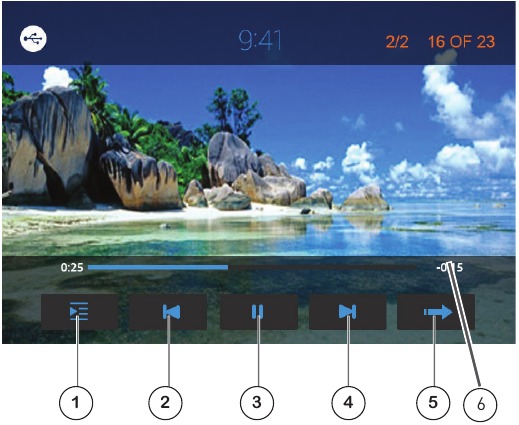

DVD-werking

Een schijf plaatsen		Plaats de schijf in de sleuf en het afspelen begint automatisch. Mogelijk moeten submenu's worden ingedrukt om toegang te krijgen tot de DVD-inhoud. Lees de instructies van uw specifieke DVD-schijf voor andere functies.
De schijf uitwerpen		Druk op om de schijf uit te werpen.
Touchscreenbediening		Druk ergens op het LCD-scherm om de touchscreenbediening weer te geven.
1	Schijfmenu	Druk hierop om het schijfmenu te selecteren.
2	Audio-instellingen	Druk hierop om de audio-instellingen aan te passen.
3	Vorige hoofdstuk	Druk hierop om terug te keren naar het vorige hoofdstuk.
4	Afspelen / Pauze	Druk hierop om het afspelen te pauzeren of te hervatten.
5	Volgende hoofdstuk	Druk hierop om door te gaan naar het volgende hoofdstuk.
6	Volgende pagina	Druk hierop om de volgende pagina met opties weer te geven.

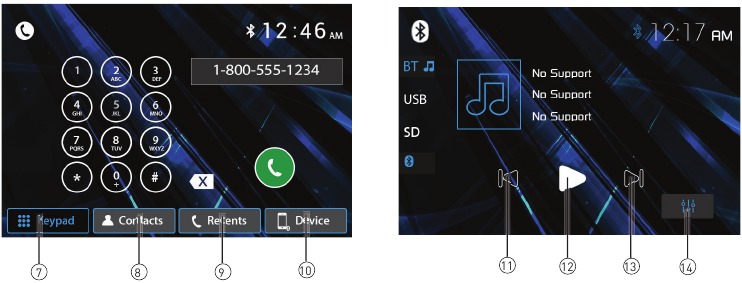

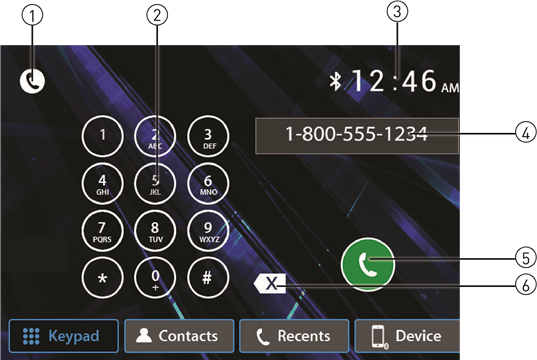

Bluetooth-werking

SWC-ingangswerking

De ingebouwde SWC-interface is compatibel met PAC-stuurwielbedieningsmodules. De PAC SWI-RC wordt aanbevolen. Er moet een adapter van derden worden gebruikt om de XDVD600 compatibel te maken met stuurwielbediening. De volgende bedieningselementen zijn beschikbaar voor de meeste voertuigen.

1. Volume omhoog (+)
2. Volume omlaag (-)
3. Dempen
4. Voorinstelling (+)
5. Voorinstelling (-)
6. Modus
7. Zoeken/Track omhoog (+)
8. Zoeken/Track omlaag (-)
9. Band
10. BT Talk
11. BT End

PAC SWI-RC installatietips

1. Stel "Radio Select Switch" in. Stel de SWI-RC in op positie 7 - "Pioneer/Other/Sony".
2. Gebruik voor het programmeren de Pioneer/Sony/Other radio functie mapping volgorde voor CDR171 units.
3. Bij het programmeren van de SWI-RC, als een functie niet wordt ondersteund (of niet gewenst is), dan MOET de functie worden overgeslagen volgens de PAC SWI-RC instructies.

Spraakassistent

Uw ontvanger is ontworpen met een gemakkelijk toegankelijke spraakactiveringsknop om Siri® of de Google Assistant™ te gebruiken via de Bluetooth van uw auto. Communiceer met de assistent van uw smartphone terwijl u rijdt met slechts één druk op de knop!

Bluetooth moet zijn gekoppeld tussen uw smartphone en de ontvanger. Druk op de spraakactiveringsknop en de ontvanger schakelt over naar de Bluetooth-modus. Dit activeert Siri® of Google Assistant™ op uw smartphone. U moet handmatig terugschakelen naar de vorige of gewenste modus zodra deze bewerking is beëindigd.

Bediening achteruitrijcamera - (Optioneel)

Sluit een optionele achteruitrijcamera aan op de camera-ingang (zwarte RCA-connector). Raadpleeg het bedradingsschema voor meer informatie.

Handmatige selectie - Tik op het CAMERA-pictogram in het hoofdmenu of vanuit een willekeurige operationele modus (indien ingeschakeld) om de cameramodus te selecteren. Raak de linkerbovenhoek van het scherm aan om de cameramodus te verlaten.

Opmerking: de handmatige modus is voor speciale camera's die ALTIJD aan staan tijdens het rijden, deze is niet bedoeld voor camera's die zijn aangesloten op het achteruitrijlicht van het voertuig.

Het apparaat selecteert automatisch de cameramodus wanneer het is aangesloten op het achteruitrijlichtcircuit.

3,5 mm Aux-ingang aan de voorkant

Sluit een optionele audiobron aan op de 3,5 mm-ingang (voorpaneel). Selecteer de aux-ingang in het hoofdmenu om naar audio te luisteren. Pas het volume op de externe audiobron naar behoefte aan (indien aangesloten op de hoofdtelefoonuitgang van het apparaat).

Specificaties

CEA-2006 vermogensstandaard specificaties
(referentie: 14.4VDC +/- 0.2V, 20Hz~20kHz)

Vermogensafgifte: 16 Watt RMS x 4 kanalen bij 4 ohm en < 1% THD+N
Signaal-ruisverhouding: 80dBA (referentie: 1 watt in 4 ohm)

Probleemoplossing

Algemeen

Veiligheidsmededeling

Het afspelen van video's/films werkt niet terwijl het voertuig rijdt. Dit is een veiligheidsfunctie om te voorkomen dat de bestuurder wordt afgeleid. In-dash video/filmfuncties werken alleen wanneer het voertuig in de parkeerstand staat en de parkeerrem is ingeschakeld. Het is in de meeste rechtsgebieden illegaal voor de bestuurder om video te bekijken terwijl het voertuig in beweging is.
Opmerking: Alleen DVD-ontvanger

Het wordt ten zeerste aanbevolen dat uw JENSEN CDR6221 wordt geïnstalleerd door een professionele installateur of een erkende dealer.

Dit product is alleen bedoeld voor gebruik in voertuigen met 12VDC negatieve aarde.

Om schade of letsel te voorkomen:

• Zorg ervoor dat u het apparaat stevig aardt op de chassis aarde van het voertuig.
• Verwijder de boven- of onderkant van het apparaat niet.
• Installeer het apparaat niet op een plek die is blootgesteld aan direct zonlicht of overmatige hitte of de mogelijkheid van opspattend water.
• Stel het apparaat niet bloot aan overmatige schokken.
• Gebruik bij het vervangen van een zekering alleen een nieuwe met de juiste waarde. Het gebruik van een zekering met de verkeerde waarde kan leiden tot een storing van het apparaat.
• Om kortsluiting te voorkomen bij het vervangen van een zekering, moet u eerst de kabelboom loskoppelen.
• Gebruik alleen de meegeleverde hardware en kabelboom.
• Als u problemen ondervindt tijdens de installatie, raadpleeg dan uw dichtstbijzijnde JENSEN-dealer.
• Als het apparaat niet goed werkt, reset het apparaat zoals beschreven. Als het probleem aanhoudt, raadpleeg dan uw dichtstbijzijnde JENSEN-dealer of bel tech assistance @ 1-888-921-4088.
• Om de monitor schoon te maken, veegt u deze alleen af met een droge siliconendoek of zachte doek. Gebruik geen stijve doek of oplosmiddelen zoals verfverdunner en alcohol. Ze kunnen het oppervlak van het paneel bekrassen en/of de bedrukking verwijderen.
• Wanneer de temperatuur van het apparaat daalt (zoals in de winter), zal het vloeibare kristal in het scherm donkerder worden dan normaal. De normale helderheid keert terug nadat het apparaat een tijdje in gebruik is geweest.
• Zorg er bij het verlengen van de ontstekings-, batterij- of aardingsbedrading voor dat u bedrading van automobielkwaliteit gebruikt met een minimum van AWG 16 of meer om spanningsverliezen te voorkomen.
• Raak de vloeibare kristalvloeistof niet aan als het LCD-scherm beschadigd of gebroken is. De vloeibare kristalvloeistof kan gevaarlijk zijn voor uw gezondheid of dodelijk zijn. Als de vloeibare kristalvloeistof van het LCD-scherm in contact komt met uw lichaam of kleding, was deze dan onmiddellijk af met zeep.

Klantenondersteuning

Voor uw administratie
Bewaar uw originele aankoopbewijs en zorg ervoor dat u dit bewijs kunt overleggen als u service nodig heeft, aangezien uw originele aankoopbewijs wordt beschouwd als het beste aankoopbewijs en de datum aangeeft waarop u uw JENSEN-product hebt gekocht.

Neem voor meer informatie en de locatie van het dichtstbijzijnde erkende servicecentrum contact met ons op via een van de volgende methoden:

• Bel ons gratis op (888) 921-4088
• E-mail ons op cs@dualav.com

U.S.A.
1-888-921-4088
(Maandag-vrijdag, 9.00-17.00 uur EST)
Bezoek https://www.jensenmobile.com
