INSTALLATIE
Voorbereiding
Lees de volledige handleiding vóór de installatie.
Voordat je begint
- Koppel de negatieve accupool los. Raadpleeg een gekwalificeerde technicus voor instructies.
- Vermijd installatie van het apparaat op plaatsen waar het kan worden blootgesteld aan hoge temperaturen, bijvoorbeeld door direct zonlicht, of waar het kan worden blootgesteld aan stof, vuil of overmatige trillingen.
Aan de slag
- Verwijder de sierring van het apparaat.
- Steek de meegeleverde sleutels in de sleuven zoals afgebeeld en schuif het apparaat uit de montagehuls.
- Installeer de montagehuls in de opening en buig de lipjes om vast te zetten.
- Sluit de kabelboom en de antenne aan. Raadpleeg een gekwalificeerde technicus als u het niet zeker weet.
- Voor bepaalde voertuigen is mogelijk een installatiekit en/of kabelboomadapter vereist (apart verkrijgbaar).
- Test of de werking correct is en schuif in de montagehuls om vast te zetten.
- Klik de sierring op zijn plaats.

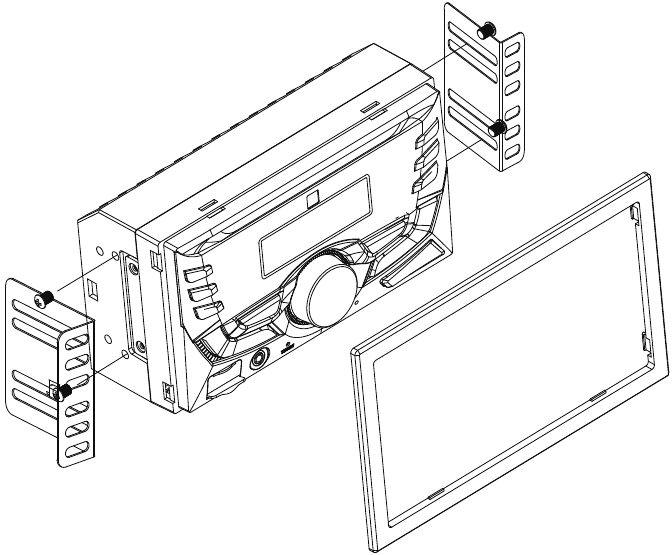

Gebruik de bestaande beugels van de fabrieksstereo of de beugels die bij de installatiekit zijn geleverd en monteer de beugels aan de zijkanten van de head-unit met de schroeven die bij de head-unit zijn geleverd.

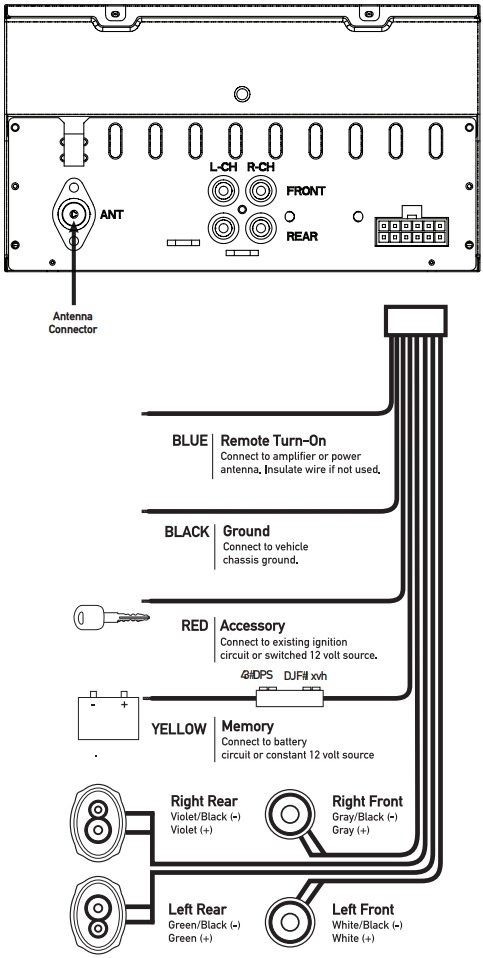

Bedradingsschema
ZEKERING
Let er bij het vervangen van de zekering op dat de nieuwe zekering het juiste type en de juiste stroomsterkte heeft. Het gebruik van een onjuiste zekering kan de radio beschadigen. Het apparaat gebruikt één 10 ampère ATC-zekering die zich naast de bedradingsconnector bevindt.
WERKING

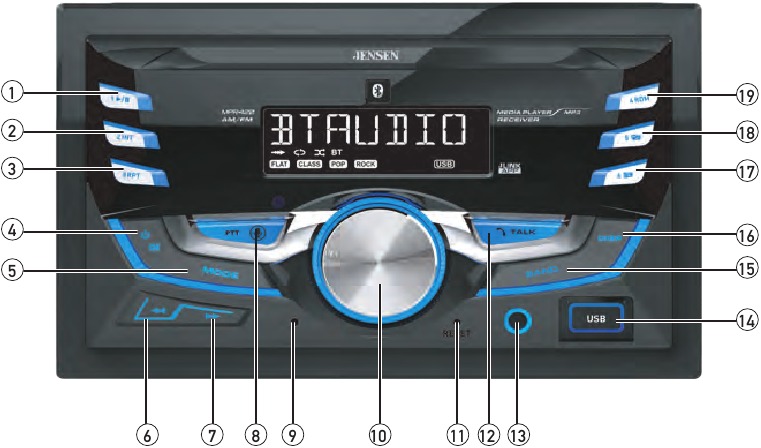

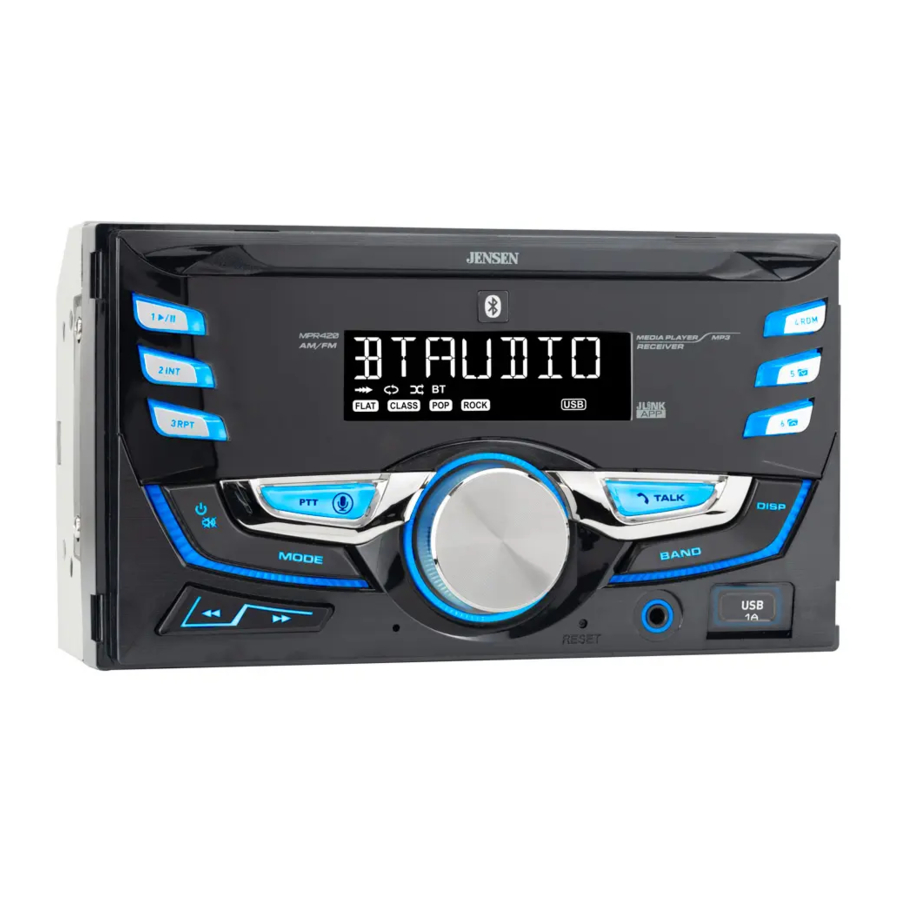

Bedieningslocaties
- Preset 1 / Afspelen/Pauzeren
- Preset 2 / Intro
- Preset 3/ Herhalen
- Aan/uit / Dempen
- Mode
- Afstemmen / Track omlaag
- Afstemmen / Track omhoog
- Spraakactiveringsknop
- Microfoon
- Volumeknop
- Reset
- Bluetooth Spreken
- Auxiliary Input
- USB-poort
- Band
- Display
- Preset 6 / Map omhoog
- Preset 5 / Map omlaag
- Preset 4 / Willekeurig
APP-bediening

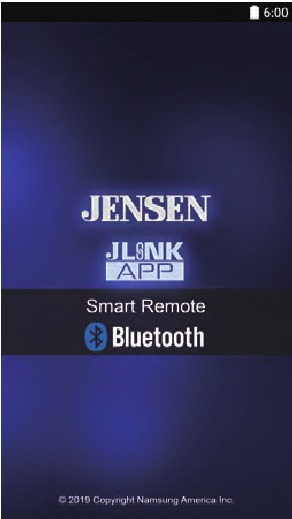

De Jensen Smart App is de ultieme draadloze afstandsbediening voor uw receiver. U kunt de Jensen Smart-app downloaden van de Apple App Store of Google Play Store en op uw smartphone of tablet installeren.
Scan de volgende QR-code om de Jensen J-Link P2-APP naar uw smartphone te downloaden.
Spraakactiveringsbediening
Bluetooth moet tussen uw smartphone en de receiver worden gekoppeld.
Druk op de spraakactiveringsknop
en de receiver schakelt over naar de Bluetooth-modus. Dit activeert Siri of Google Assistant op uw smartphone. U moet handmatig terugschakelen naar de vorige of gewenste modus zodra deze bewerking is beëindigd.
Algemene bediening
| In-/uitschakelen | Druk op de knop  om het apparaat in te schakelen. Druk nogmaals op om het apparaat uit te schakelen. |
| Modi wijzigen | Druk op MODE om te kiezen tussen Radio, USB, Auxiliary Input en Bluetooth. De bedrijfsmodi worden op het display weergegeven. |
| Volume | Pas het volume aan met de volumeknop (00-40). |
| Dempen | Druk om het geluid te dempen. Druk nogmaals om verder te luisteren met het eerder geselecteerde volume. |
| Auxiliary Inputs | Steek een 3,5 mm-kabel in de AUX-poort aan de voorkant van het apparaat. |
| Reset | Druk op de knop RESET om het apparaat terug te zetten naar de fabrieksinstellingen als er een abnormale werking optreedt. De resetknop bevindt zich op het voorpaneel. |
| De klok instellen | Als het apparaat is ingeschakeld, drukt u op DISP om de kloktijd weer te geven. Houd DISP ingedrukt totdat de uren beginnen te knipperen en laat los. Draai aan de volumeknop om de uren aan te passen en druk vervolgens op de knop DISP, de minuten beginnen te knipperen, draai aan de volumeknop om de minuten aan te passen. Druk kort op DISP om de geselecteerde tijd op te slaan. |
| Display | Druk op DISP om te schakelen tussen verschillende weergegeven informatie. |
| Audio / Menu | Druk kort op de volumeknop om te kiezen tussen audiofuncties. Houd de volumeknop langer dan twee seconden ingedrukt om te kiezen tussen de menufuncties. Draai de volumeknop naar links/rechts om de gewenste functie/audio aan te passen of te activeren. |
AM/FM-tunerbediening
| Seek Tuning | Druk op TUNE  of TUNE  om naar de vorige of volgende sterke zender te zoeken. |
| Manual Tuning | Houd TUNE of TUNE ingedrukt om de handmatige afstemmodus te activeren en druk vervolgens kort op TUNE of TUNE om de radiofrequentie één stap tegelijk omhoog of omlaag te wijzigen. Houd TUNE of TUNE ingedrukt om snel vooruit te gaan. |
| Band | Druk op BAND om te kiezen tussen de FM1-, FM2-, FM3-, AM1- en AM2-banden. Er kunnen maximaal zes voorkeurzenders voor elke band worden geprogrammeerd, waardoor maximaal 18 FM-zenders en 12 AM-zenders in het geheugen kunnen worden opgeslagen. |
| Storing Presets | Er kunnen maximaal 18 FM- en 12 AM-zenders worden opgeslagen. Om een zender op te slaan, selecteert u de gewenste band en zender. Houd de gewenste voorkeurzenderknop (1-6) langer dan twee seconden ingedrukt. Wanneer de zender is opgeslagen, verschijnt het voorkeurnummer in het display. |
| Recalling Presets | Voorkeurzenders kunnen op elk moment worden opgeroepen door op de bijbehorende voorkeurzenderknop te drukken. |
| Automatically Store | Houd AS/PS langer dan 2 seconden ingedrukt om automatisch 18 FM-zenders en 12 AM-zenders op te slaan. |
| Preset Scan Stations | Druk op AS/PS om elke voorkeurzender op te roepen die in de geheugens van elke band is opgeslagen. |
USB-bediening
TUNE of TUNE
| Playing MP3 Files | Om MP3-bestanden af te spelen, steekt u een USB-apparaat met MP3-bestanden in. |
| Track Select | Druk op TUNE om naar het begin van de volgende track te gaan. Druk op TUNE om naar het begin van de vorige track te gaan. |
| Fast Forward and Reverse | Houd TUNE of TUNE ingedrukt om een track snel vooruit of achteruit te spoelen. |
| Pause | Druk op  om de USB-weergave tijdelijk te stoppen.Druk nogmaals op om de weergave te hervatten. |
| Folder Access | Mappen kunnen worden gevonden door op Map omhoog of Map omlaag te drukken. Ongeveer een seconde nadat de mapnaam wordt weergegeven, wordt het eerste bestand onder de geselecteerde map weergegeven en begint de weergave. |
| Repeat | Druk op RPT om te schakelen tussen RPT ALL en RPT ONE.
|
| Random | Druk op RDM om tracks in willekeurige volgorde af te spelen; druk nogmaals om de RDM-functie te annuleren. |
| Intro | Druk op INT om de eerste 10 seconden van elke track af te spelen; druk nogmaals om de INT-functie te annuleren. |
Bluetooth-bediening
| Preparation | Voordat u een Bluetooth-apparaat gebruikt, moet het worden gekoppeld en verbonden. Zorg ervoor dat Bluetooth op uw apparaat is geactiveerd voordat u met het koppelingsproces begint. |
| Pairing a New Device | De head-unit zendt het koppelingssignaal constant uit als er geen apparaten zijn aangesloten. Voltooi de koppelingsprocedure vanaf uw Bluetooth-apparaat. Raadpleeg de gebruikershandleiding van uw apparaat voor meer informatie. De apparaatnaam is "JENSEN MEDIA PLAYER". De Bluetooth-wachtwoordcode is "1234". Opmerking: de head-unit kan zich in elke bedrijfsmodus bevinden wanneer het koppelen wordt uitgevoerd. |
| Streaming Audio Troubleshooting | De head-unit ondersteunt draadloze A2DP-streaming audio van een mobiel Bluetooth-apparaat rechtstreeks naar uw head-unit. De volgende functies kunnen worden gebruikt om de muziek te bedienen:
|
Beperkte garantie van één jaar
Neem voor meer informatie en de locatie van het dichtstbijzijnde erkende servicecentrum op een van de volgende manieren contact met ons op:
- Bel ons gratis op 888-921-4088
- E-mail ons op cs@jensenmobile.com
Probleemoplossing
| Probleem | Oorzaak | Actie |
Het apparaat gaat niet aan/geen stroom | Gele draad niet aangesloten of onjuiste spanning Rode draad niet aangesloten of onjuiste spanning | Controleer de aansluitingen op de juiste spanning (11~16VDC) |
| Zwarte draad niet aangesloten | Controleer de verbinding met de aarde | |
| Zekering doorgebrand | Vervang de zekering | |
Het apparaat heeft stroom, maar geen geluid | Luidsprekerdraden niet aangesloten | Controleer de aansluitingen op de luidsprekers |
| Een of meer luidsprekerdraden raken elkaar of raken de chassis-aarde aan | Isoleer alle blanke luidsprekerdraden van elkaar en van de chassis-aarde | |
Het apparaat blaast zekeringen | Gele of rode draad raakt de chassis-aarde aan | Controleer op een beknelde draad |
| Luidsprekerdraden raken de chassis-aarde aan | Controleer op een beknelde draad | |
| Onjuiste zekeringwaarde | Gebruik een zekering met de juiste waarde | |
GEEN BESTAND wordt weergegeven op het display | Er zijn geen afspeelbare MP3-bestanden gevonden op het apparaat | Controleer het apparaat op geldige MP3-bestanden |
GEEN ONDERSTEUNING wordt weergegeven op het display | Er is een ongeldige ID3-tagversie aanwezig | Versie 1.0 tot 2.0 ID3-tags worden ondersteund. |
Specificaties
| FM-tuner | Afstembereik: 87.5MHz-107.9MHz Bruikbare gevoeligheid: 8.5dBf 50dB-onderdrukkingsgevoeligheid: 10dBf Stereoscheiding @ 1kHz: >30dB Frequentiebereik: 30Hz-13kHz |
| AM-tuner | Afstembereik: 530kHz-1710kHz Bruikbare gevoeligheid: <42dBu Frequentiebereik: 30Hz-2.2kHz |
| Algemeen | Luidsprekeruitgangsimpedantie: 4~8 ohm Lijnuitgangsspanning: 2 volt RMS Afmetingen: 7" x 7" x 4" (178 x 178 x 100 mm) |
Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
CEA-2006 Standaard vermogensspecificaties
(referentie: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Uitgangsvermogen: 16 watt RMS x 4 kanalen bij 4 ohm en < 1% THD+N
Signaal-ruisverhouding: 75dBA (referentie: 1 watt in 4 ohm)
