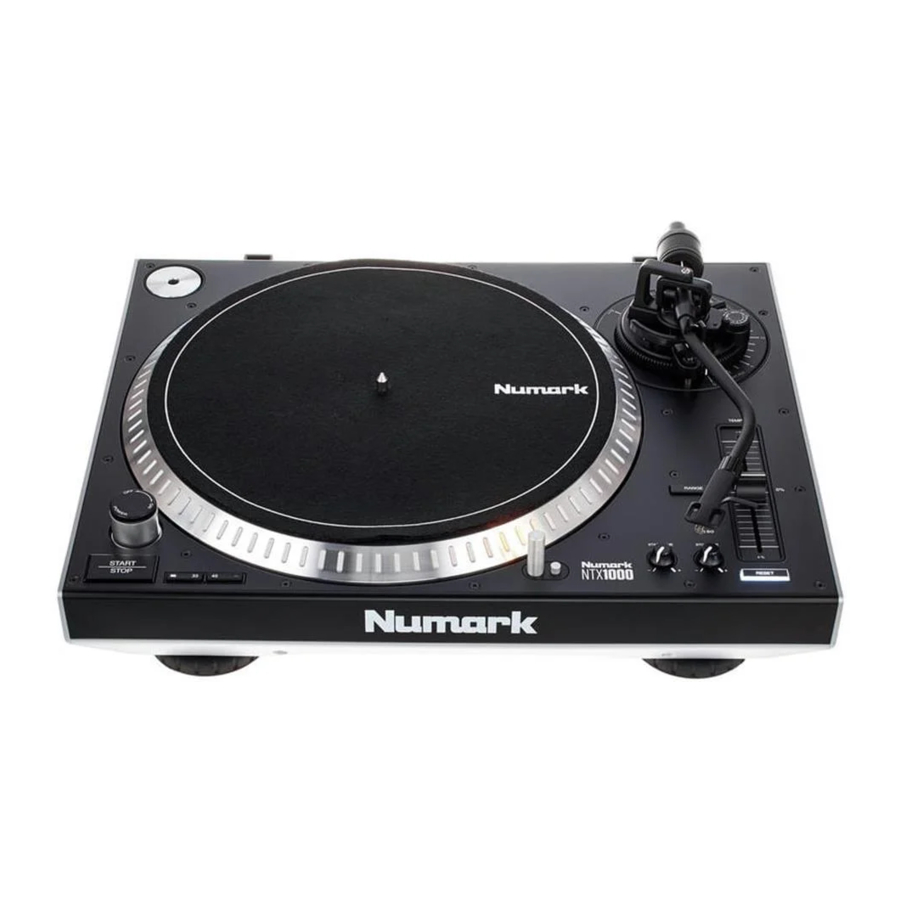

Numark NTX1000 - Handleiding draaitafel met directe aandrijving

Inhoud

Inleiding

Inhoud van de doos

NTX1000
Plateau
Stofkap
Vilten slipmat
Headshell
45 RPM-adapter
Contragewicht en schaalring
Extra contragewicht
RCA-stereokabel
Stroomkabel
Gebruikershandleiding
Handleiding veiligheid en garantie

Ondersteuning

Ga voor de meest recente informatie over dit product (documentatie, technische specificaties, systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie naar numark.com.
Ga voor extra productondersteuning naar numark.com/support.

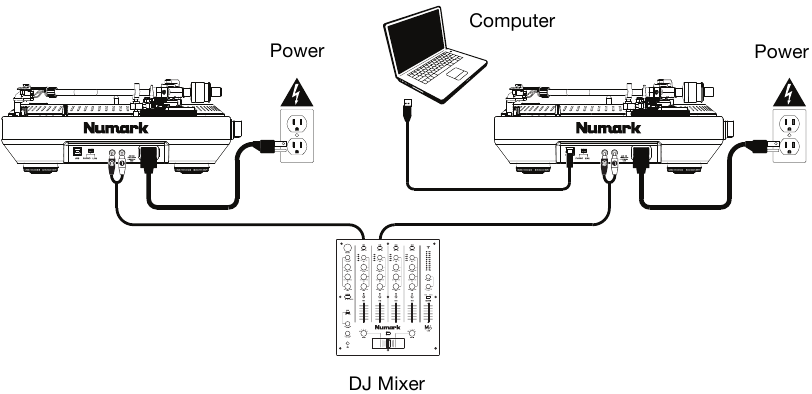

Aansluitschema

Items die niet vermeld staan onder Inleiding > Inhoud van de doos worden afzonderlijk verkocht.
Aansluitschema

Functies

Zijpaneel

Functieoverzicht - Deel 1 - Zijpaneel

  1. Stroomingang: Gebruik de meegeleverde stroomkabel om deze ingang aan te sluiten op een stopcontact en schakel vervolgens het apparaat in.
  2. RCA-uitgangen: Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een mixer, luidspreker of versterkersysteem. Gebruik de Phono/Line switch (Phono/Lijn-schakelaar) om het niveau van de uitgang in te stellen.
  3. Phono/Line Switch: Zet deze schakelaar in de juiste stand, afhankelijk van het apparaat waarop u de RCA Outputs (RCA-uitgangen) aansluit. Als u een verbinding maakt met een ingang op phono-niveau, zet u deze schakelaar op Phono. Als u een verbinding maakt met een ingang op lijnniveau, zet u deze schakelaar op Line.
    Opmerking: Wanneer ingesteld op Line, gaat het geluid verloren wanneer de stroom wordt uitgeschakeld. Wanneer ingesteld op Phono, gaat het geluid door wanneer de stroom wordt uitgeschakeld, waardoor motorloze prestaties van het platter (plateau) mogelijk zijn.
  4. USB Port: Gebruik een standaard USB-kabel om deze USB-poort aan te sluiten op uw computer. U kunt naar uw platen luisteren via uw computer zolang u de geluidsinvoer- en uitvoeropties van uw computer correct hebt geconfigureerd.
    Opmerking: Wanneer NTX1000 via USB op een computer is aangesloten, moet de Phono/Line switch (Phono/Lijn-schakelaar) op Line worden gezet.

Bovenpaneel

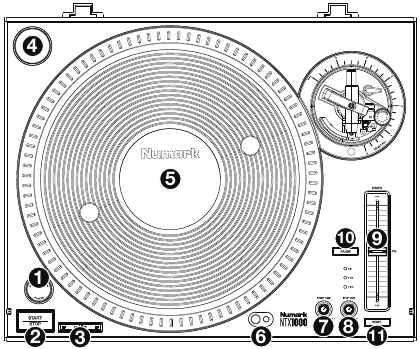

Functieoverzicht - Deel 2 - Bovenpaneel

  1. Power Switch (Aan/uit-schakelaar) & Strobe Light: Draai aan deze knop bovenop de stroboscoop om NTX1000 in of uit te schakelen.
    De stroboscoop verlicht de rand van het plateau, wat aangeeft of de fase van de rotatie van het plateau constant is of niet. Terwijl het plateau draait, kijkt u naar de verticale lijnen op de rand onder het stroboscopische licht. Als de fase constant is, lijken de lijnen stil te staan. Als de rotatie uit fase is, lijken de lijnen te bewegen of te "verschuren".
  2. Start/Stop: Druk op deze knop om de motor van het plateau te starten en te stoppen. Als het plateau niet lijkt te werken, controleer dan of het goed vastzit (zie Setup > Platter).
  3. 33 & 45 RPM Buttons: Druk op een van deze knoppen om de rotatiesnelheid (RPM) van het plateau in te stellen. De oplichtende knop geeft de huidige selectie aan.
  4. 45 RPM Adapter Holder: Plaats de 45 RPM-adapter hier wanneer u hem niet gebruikt.
  5. Platter: Plaats het plateau op de motor voordat u het gebruikt. Zie Setup > Platter voor gedetailleerde informatie over het vastzetten van het plateau.
  6. Target Light: Dit lampje verlicht het plateau zodat u de groeven op uw plaat kunt zien (om de stylus te plaatsen). Om het in te schakelen, drukt u op de kleinere knop ernaast. Om het uit te schakelen, duwt u het lampje naar beneden in de basis totdat het op zijn plaats vergrendelt.
  7. Start Time: Regelt de snelheid waarmee het plateau zijn normale afspeelsnelheid terugkrijgt.
  8. Stop Time: Regelt de snelheid waarmee het plateau langzamer wordt tot een volledige stop ("remtijd").
  9. Pitch Fader: Beweeg deze fader om de snelheid van het plateau te verhogen of te verlagen (en dus de toonhoogte van de track). In de middelste positie is de toonhoogte 0%. Gebruik de Pitch Range (Toonhoogtebereik)-knop om het volledige bereik van de pitchfader in te stellen.
  10. Pitch Range: Druk op deze knop om door de beschikbare bereiken van de pitchfader te bladeren: ±8%, ±16% en ±50%. De lampjes boven de knop geven de huidige selectie aan.
  11. Pitch Reset: Druk op deze knop om de snelheid van het plateau onmiddellijk terug te zetten op een toonhoogteaanpassing van 0%, ongeacht de positie van de pitchfader.

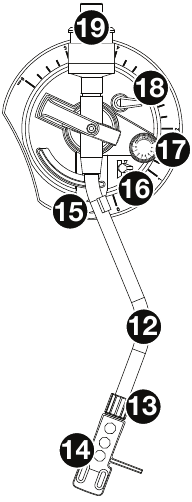

Toonarm

Zie Setup > Tonearm voor meer informatie over deze bedieningselementen.

  1. Tonearm: Met de tonearm lever (toonarmhendel) in de "omhoog"-stand beweegt u de tonearm (toonarm) voorzichtig zodat deze boven uw plaat op het plateau rust. Om uw plaat af te spelen, verplaatst u de tonearm lever (toonarmhendel) naar de "omlaag"-stand, waardoor de toonarm op uw plaat wordt neergelaten.
  2. Tonearm Lock Nut: Deze moer zet de headshell (elementhouder) en de cartridge-eenheid vast aan de toonarm. Draai de cartridge met de klok mee om hem los te draaien of tegen de klok in om hem vast te draaien. Draai hem niet te vast.
  3. Headshell: Monteer uw cartridge (niet meegeleverd) op deze elementhouder en bevestig vervolgens de elementhouder aan de tonearm lock nut (toonarmvergrendelmoer). (Vergeet niet de plastic beschermhoes van uw cartridge te verwijderen voordat u hem gebruikt.) De elementhouder kan door de gebruiker worden vervangen en is compatibel met veel standaard cartridges.
    Opmerking: Om schade te voorkomen, raden we aan de elementhouder en de cartridge-eenheid te verwijderen voordat u NTX1000 inpakt of vervoert.
  4. Tonearm Clip: Sluit deze clip om de toonarm vast te zetten wanneer deze niet wordt gebruikt. De clip blijft in de "omhoog"-stand open staan.
  5. Tonearm Lever: Beweeg deze hendel tussen de twee standen om de tonearm (toonarm) omhoog of omlaag te brengen. Breng de toonarm omhoog voordat u hem naar de plaat toe of van de plaat af beweegt, en laat hem zakken zodra hij op zijn plaats is.
  6. Anti-Skate Dial: Draai aan deze knop om de invloed van de kracht die de stylus naar het midden van de plaat trekt te compenseren. In de meeste gevallen zet u deze op 0. Als u overmatig overslaan ervaart tijdens het terugcueden of scratchen in de buurt van het midden van de plaat, verhoog dan de instelling van deze knop in kleine stappen en test de prestaties ervan.
  7. Height Adjustment (Hoogte-aanpassing) &Lock Lever: Draai aan deze grote knop om de hoogte van de toonarm in te stellen. Beweeg de kleine Lock (Vergrendel)-hendel (boven de Anti-Skate Dial (Anti-Skate-knop)) tegen de klok in of met de klok mee om de hoogte-aanpassing te ontgrendelen of te vergrendelen. Zie Setup > Tonearm om te leren hoe u de juiste hoogte instelt.
  8. Counterweight (Contragewicht) & Scale Ring: Het contragewicht balanceert de elementhouder en cartridge-eenheid, zodat de toonarm de juiste hoeveelheid druk op de stylus op de plaat kan uitoefenen. Zie Setup > Tonearm om te leren hoe u de toonarm op de juiste manier balanceert.
    Opmerking: Als uw elementhouder zwaarder is dan verwacht, is er een extra contragewicht meegeleverd, dat u samen met dit contragewicht gebruikt om uw toonarm goed in evenwicht te brengen.

Installatie

Platea

Plaats het plateau op de motor door de pinnen in de bodem van het plateau uit te lijnen met de gaten in de motor. Druk het stevig aan. Controleer of het gelijkmatig draait en niet overmatig wiebelt, en plaats vervolgens de slipmat op het plateau.

  • Een onjuiste plateau-installatie kan leiden tot slechte prestaties van de draaitafel, plateau-instabiliteit of permanente schade aan de motor.
  • Zorg ervoor dat de vilten slipmat altijd bovenop het plateau wordt geplaatst tijdens het gebruik van de draaitafel. Als u de slipmat niet gebruikt, kan dit schade veroorzaken aan uw media en schade aan de draaitafel.

Toonarm


Raadpleeg de documentatie voor uw cartridge om de juiste stylusdruk/-gewicht (in grammen) en toonarmhoogte (in millimeters) te bepalen.

  1. Zorg ervoor dat de cartridge op de tonearm (toonarm) zit. Draai de tonearm lock nut (toonarmvergrendelmoer) met de klok mee om hem los te draaien of tegen de klok in om hem vast te draaien. Draai hem niet te vast! Verwijder de plastic cartridgebescherming (naaldbescherming) voordat u de draaitafel gebruikt.
  2. Bevestig het counterweight (contragewicht) en de scale ring (schaalring) aan de tonearm (toonarm) en draai vervolgens het counterweight (contragewicht) tegen de klok in (terwijl u naar de scale ring (schaalring) kijkt) totdat het zich in de volledig voorste positie bevindt.

    Opmerking: Dit is ook de maximale hoeveelheid druk die op de cartridge kan worden uitgeoefend.
  3. Nu zou er een gevoel van gewicht en weerstand moeten zijn wanneer de headshell (elementhouder) omhoog en omlaag wordt gebracht. Begin het counterweight (contragewicht) met de klok mee te draaien (terwijl u naar de scale ring (schaalring) kijkt) totdat het gewicht- en weerstandsgevoel verdwenen is. Als het goed is gedaan, zal de toonarm met zeer weinig weerstand heen en weer draaien, wat aangeeft dat er precies 0 gram stylusdruk is.
  4. Met het contragewicht in zijn nieuwe positie verder van het toonarmdraaipunt, pakt u alleen de scale ring (schaalring) vast en draait u deze totdat 0 zich in de verticale positie bevindt.
  5. Draai ten slotte het counterweight (contragewicht) en de scale ring (schaalring) tegen de klok in totdat u het gewenste gewicht bereikt. Een volledige omwenteling van de schaalring komt overeen met 3 g, dus als de schaal 360° voorbij het 0-punt draait, tel dan 3 op bij de nieuwe schaalringaanduiding.
    Als u tijdens deze stap niet het gewenste gewicht kunt bereiken, verwijdert u het contragewicht en de schaalring volledig van de toonarm, bevestigt u het additional counterweight (extra contragewicht) (meegeleverd) aan het uiteinde van de toonarm en begint u opnieuw vanaf stap 2 hierboven. Dit komt niet vaak voor, hoewel er mogelijk een aantal DJ-elementhouders en -cartridges zijn die zwaarder zijn dan normaal.
  6. Duw de kleine Lock (Vergrendel)-hendel (boven de Anti-Skate Dial (Anti-Skate-knop)) tegen de klok in om de height adjustment (hoogte-aanpassing)-knop te ontgrendelen. Plaats de stylus op uw plaat en beweeg vervolgens de tonearm lever (toonarmhendel) om de tonearm (toonarm) omhoog of omlaag te brengen, zodat deze evenwijdig is aan de plaat. Duw de Lock (Vergrendel)-hendel met de klok mee om de height adjustment (hoogte-aanpassing)-knop te vergrendelen.
