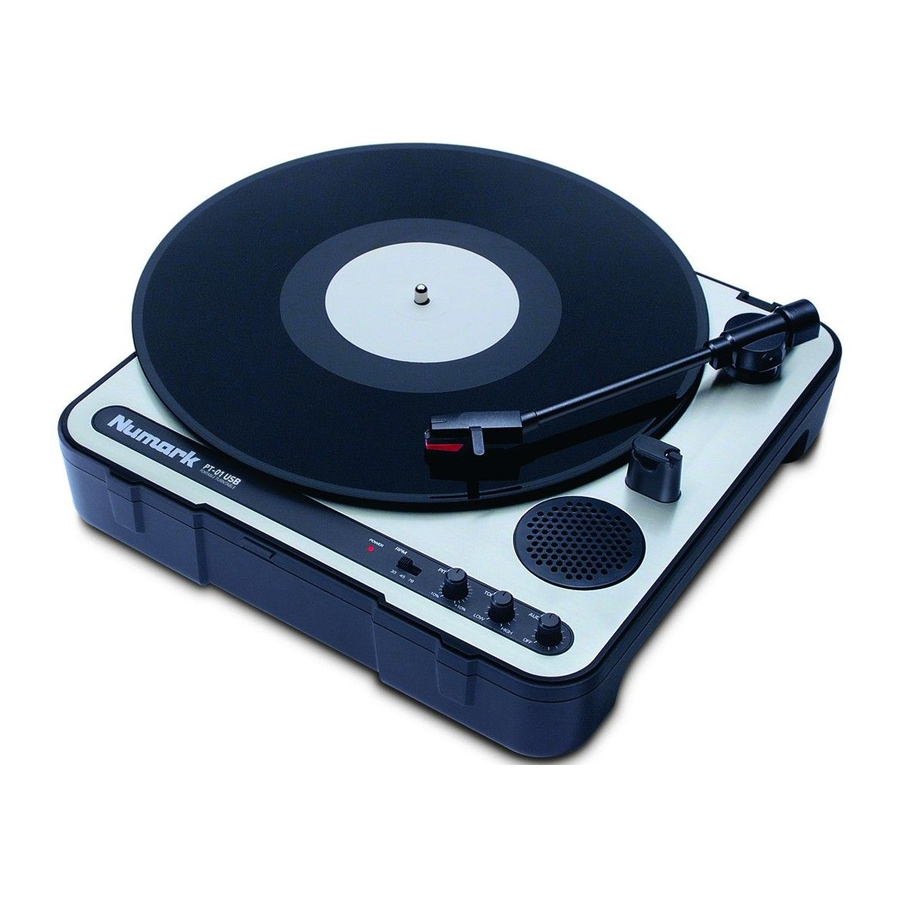

Numark PT01 USB - Handleiding draagbare platenspeler

INHOUD VAN DE DOOS

• PT01USB
• STROOMADAPTER
• USB-KABEL
• CD VOOR SOFTWARE-INSTALLATIE
• PT01USB SNELSTARTGIDS
• MIXMEISTER VINYL CONVERTER SOFTWARE SNELSTARTGIDS

INTRODUCTIE

Of je nu op zoek bent naar muziek in je favoriete platenzaak, kampeert met je vrienden of gewoon thuis van je platen geniet, de PT01USB levert uitzonderlijke prestaties en een helder, zuiver geluid via de ingebouwde luidspreker. Bovendien kan de PT01USB rechtstreeks op je computer worden aangesloten om je kostbare vinylopnamen om te zetten in digitale muziek. We hebben twee softwarepakketten meegeleverd om je te helpen bij het converteren van je vinylopnamen:

• EZ Vinyl/Audio Converter is de snelste en gemakkelijkste manier om je opnamen om te zetten in digitale media. EZ Vinyl/Audio Converter slaat je opnamen handig op in je iTunes-bibliotheek. Beginnende gebruikers vinden deze applicatie wellicht prettiger. We hebben een handige Snelstartgids met stapsgewijze instructies voor software-installatie en -bediening meegeleverd.
• Audacity is bedoeld voor de gevorderde gebruiker. Deze applicatie maakt geavanceerde audiobewerking en -verwerking mogelijk, zoals normalisatie, ruisonderdrukking en automatische trackscheiding. De Audacity Software Guide is te vinden op de meegeleverde cd's - raadpleeg deze handleiding wanneer je met Audacity werkt.

Om de software te installeren: plaats de meegeleverde cd in je computer en volg de instructies op het scherm. Nadat je klaar bent met het converteren van je vinyl, kun je je opnamen op cd branden of op draagbare media-apparaten laden.

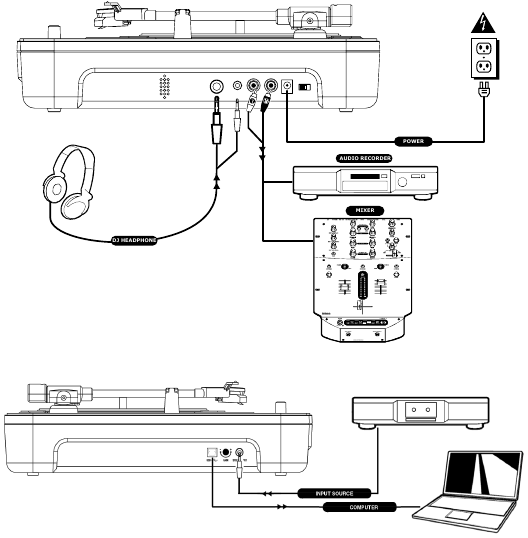

AANSLUITSCHEMA

1. Zorg ervoor dat alle items die op de voorkant van deze handleiding staan vermeld, in de doos zitten.
2. LEES DE VEILIGHEIDSINSTRUCTIES VOOR GEBRUIK VAN HET PRODUCT.
3. Bestudeer dit installatieschema. Opmerking: deze platenspeler kan worden gebruikt als een zelfstandige unit, maar ook met de items die in het snelle installatieschema staan vermeld.
4. Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en gain-knoppen op "nul" staan
5. Sluit alle stereo-ingangsbronnen aan zoals aangegeven in het schema.
6. Sluit de stereo-uitgangsapparaten aan op eindversterkers, tapedecks en/of andere audiobronnen.
7. Steek de stekker van alle apparaten in het stopcontact.
8. Schakel alles in in de volgende volgorde.
   • Platenspeler
   • Mixer (niet inbegrepen)
   • als laatste, alle versterkers of uitgangsapparaten (niet inbegrepen)
9. Keer bij het uitschakelen deze bewerking altijd om door,
   • versterkers uit te schakelen (niet inbegrepen)
   • mixer (niet inbegrepen)
   • Platenspeler
10. Ga naar http://www.numark.com voor productregistratie.

Meer informatie over dit product is mogelijk te vinden op http://www.numark.com

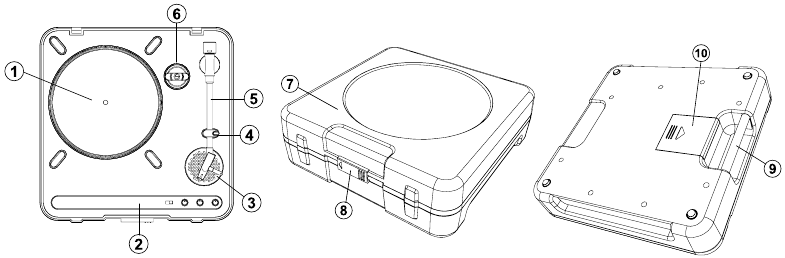

PRODUCTFUNCTIES

1. Plateau: Plaats je plaat op het plateau.
2. Bedieningspaneel: Zie de gedetailleerde beschrijving van de functies van het bedieningspaneel hieronder.
3. Ingebouwde luidspreker: Deze luidspreker geeft audio van de platenspeler weer.
4. Toonarmclip: Gebruik deze clip om de toonarm vast te zetten bij het opbergen en vervoeren van de unit.
5. Toonarm: Deze unit wordt geleverd met een gebruiksklare, voorgebalanceerde toonarm en cartridge. De cartridge kan door de gebruiker worden vervangen met onderdelen van je distributeur die in de garantiehandleiding staan vermeld. Houd er rekening mee dat het plateau begint te draaien zodra de toonarm over de plaat wordt getild.
6. 45-toerenadapter: Gebruik deze adapter bij het afspelen van 45-toerenplaten.
7. Stofkap: Deze kap beschermt de platenspeler tegen stof en beschadiging wanneer deze niet in gebruik is of tijdens transport.
8. Stofkapvergrendeling: Deze vergrendeling houdt de stofkap stevig op zijn plaats en kan gemakkelijk worden geopend door deze naar links te schuiven.
9. Handvat: Gebruik dit handvat om de unit te dragen.
10. Batterijklep: Houdt de batterijen stevig op hun plaats tijdens gebruik en transport. Deze schuift gemakkelijk open en dicht, zoals aangegeven op de batterijklep. OPMERKING: Deze unit gebruikt 6 "D"-batterijen (niet inbegrepen).

FUNCTIES VAN HET UITGANGSPANEEL

1. Aan/uit-schakelaar: Gebruik deze schakelaar om de stroom in en uit te schakelen.
2. AC In: Als je de unit extern van stroom wilt voorzien, steek je de meegeleverde stroomadapter in een stopcontact en schakel je de unit in.
   OPMERKING: Deze unit kan ook worden gevoed door 6 "D"-batterijen (niet inbegrepen).
3. Master Output (RCA): Deze lijnniveau-uitgang is voor het aansluiten van de PT01USB op de ingang van een extern audioapparaat, zoals een DJ-mixer, taperecorder, cd-brander, PA-systeem, actieve luidspreker of een hifi-installatie. Het niveau van het master-stereo-uitgangssignaal wordt geregeld door de audio-niveauregeling.
4. 1/8" hoofdtelefoonaansluiting: Sluit 1/8" hoofdtelefoons aan op deze audio-uitgang.
   Opmerking: Zorg ervoor dat de volumeregeling op de UIT-stand staat voordat je een hoofdtelefoon aansluit om blijvende gehoorbeschadiging te voorkomen.
5. 1/4" hoofdtelefoonaansluiting: Sluit ¼" hoofdtelefoons aan op deze audio-uitgang.
   Opmerking: Zorg ervoor dat de volumeregeling op de UIT-stand staat voordat je een hoofdtelefoon aansluit om blijvende gehoorbeschadiging te voorkomen.
6. USB-audio-uitgang: Gebruik de meegeleverde USB-kabel om je platenspeler op je computer aan te sluiten. Raadpleeg de softwarehandleiding voordat je je platenspeler aansluit. Houd er rekening mee dat de platenspeler niet via de USB-aansluiting van stroom kan worden voorzien.
7. Gain: Deze knop kan worden gebruikt om het gain-niveau van het audiosignaal van de platenspeler aan te passen. Als het geluid van de platenspeler te zacht of te hard is, gebruik dan deze knop om de volume-instelling aan te passen.
8. 1/8" Stereo Line Input: Sluit hier tapedecks, bandrecorders of een andere audiobron aan. Dit signaal wordt via de USB-verbinding naar de computer gestuurd. Zorg ervoor dat je fono-cartridge is geïnstalleerd wanneer je deze ingang gebruikt voor een maximale geluidskwaliteit. Zorg er ook voor dat je RCA-aansluitingen zijn aangesloten op een ingangsapparaat of geen contact maken met metaal.
   Opmerking: De 1/8" audio-ingang wordt niet naar de RCA-uitgangen van de platenspeler gestuurd, alleen naar je computer via USB.

FUNCTIES VAN HET BEDIENINGSPANEEL

1. Audio Level Control: Deze draaiknop past het volume aan van de ingebouwde luidspreker, hoofdtelefoon en lijnuitgangen.
   OPMERKING: Zorg ervoor dat de Audio Level Control op UIT staat wanneer je alternatieve audio-uitgangsapparaten aansluit.
2. Tone Control: Met deze functie kun je de lage en hoge frequentie audioniveaus aanpassen.
3. Pitch Control: Deze knop past de toonhoogte van de muziek +/- 10% aan. In de middelste stand is de toonhoogte 0%.
4. RPM Selection Switch: Deze schakelaar selecteert het toerental van het platenspelerplateau -- 33, 45 en 78 RPM. Selecteer de juiste instelling voor de plaat die je afspeelt; als de muziek met een vreemde of ongebruikelijke toonhoogte klinkt, kan dit erop wijzen dat de verkeerde RPM-instelling is geselecteerd
5. Power LED: Deze LED blijft branden terwijl de unit is ingeschakeld. Om te voorkomen dat er batterijvermogen wordt verspild, moet je ervoor zorgen dat de stroom is uitgeschakeld wanneer je de unit opbergt of vervoert.

BATTERIJINSTALLATIE

Dit product kan worden gevoed door 6 "D"-batterijen. Ze moeten worden geladen zoals links is weergegeven, met de positieve kant naar het handvat gericht.
