Cassida 5520, B-5520U, B-5520UM - HANDLEIDING DIGITALE GELDTELLER

INLEIDING

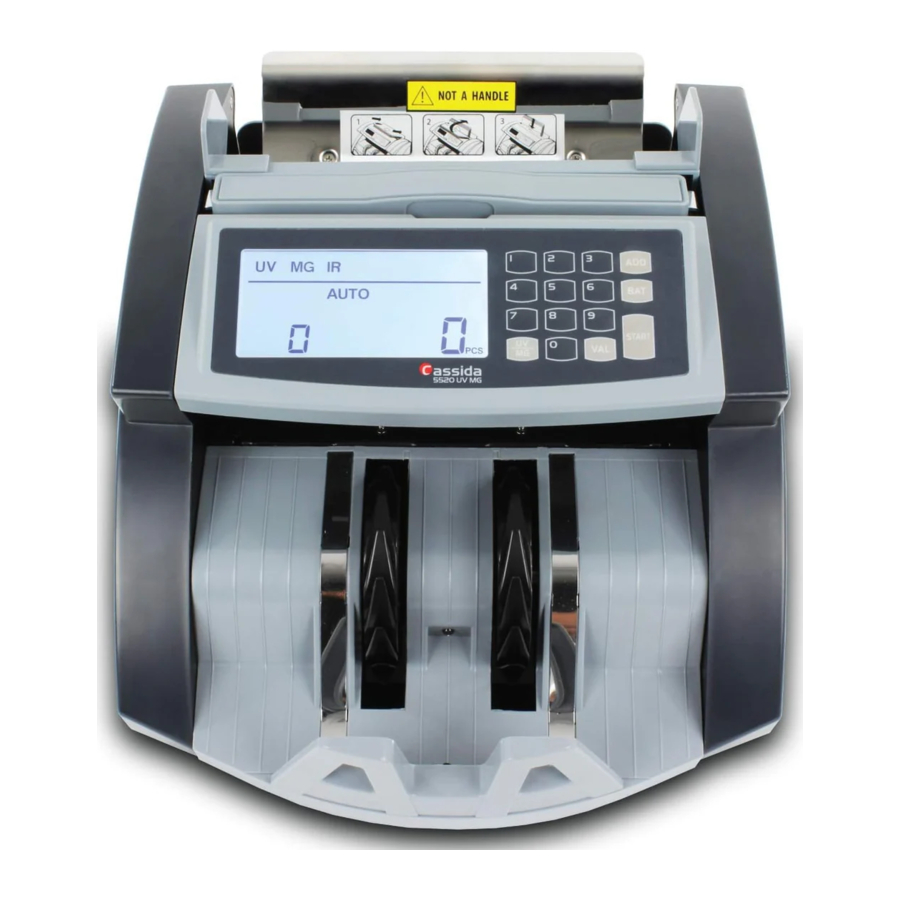

Over de Cassida 5520

Hartelijk dank voor het kiezen van de Cassida 5520-serie geldtellers. We hopen dat u er graag mee werkt.

De Cassida 5520-serie geldtellers zijn geavanceerde, maar eenvoudig te bedienen machines voor geldverwerking. Ze besparen u tijd en verminderen fouten bij het tellen door snel en nauwkeurig stapels bankbiljetten te tellen met een snelheid van 1200 biljetten per minuut. Met de Cassida 5520-serie kunt u ook totalen optellen en de benodigde bedragen in afzonderlijke stapels plaatsen. Al deze functies komen samen met een ingebouwd detectiesysteem voor valse biljetten dat gebruikmaakt van ultraviolette "UV"- (en magnetische "MG" 5520 UV/MG-model) inktdetectie en u onmiddellijk waarschuwt voor verdachte biljetten.

De Cassida 5520-serie geldteller is een onmisbaar hulpmiddel in banken, detailhandel, supermarkten, wasstraten, benzinestations, bars, nachtclubs, restaurants, bioscopen en andere omgevingen waar veel contant geld wordt gebruikt.

Inhoud van de doos

• Cassida 5520 digitale geldteller
• Stroomkabel
• Reserveonderdelenset:
  • reservezekering
  • rubberen riem
• Onderhoudsset (optioneel)
  • reinigingsborstel
• Gebruikershandleiding

Voor- en achteraanzicht

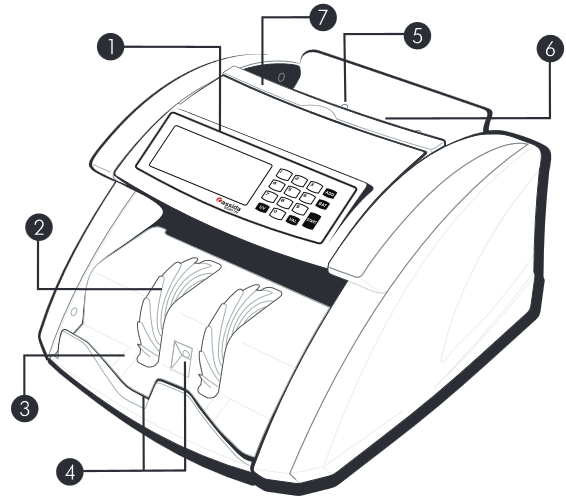

Vooraanzicht

1. Bedieningspaneel
2. Stapelrollen - transporteert getelde biljetten naar de stapelaar
3. Stapelaar - bevat getelde biljetten
4. Stapelaarsensoren - signaleren de aanwezigheid van biljetten in de stapelaar
5. Hoppersensor - signaleert de aanwezigheid van biljetten in de hopper
6. Hopper - bevat biljetten die moeten worden geteld
7. Intrekbare handgreep - wordt gebruikt om de teller te dragen

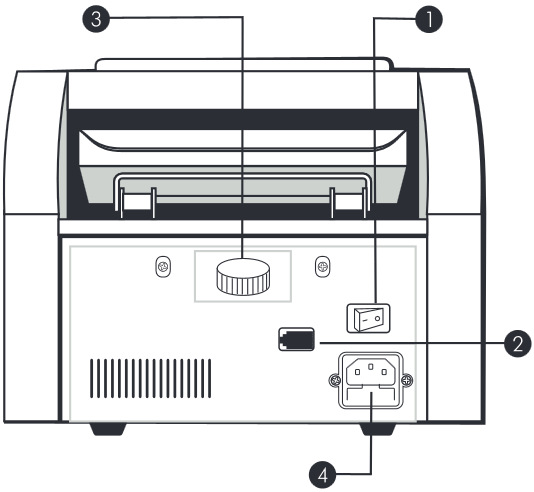

Achteraanzicht

1. Aan/uit-schakelaar - schakelt de stroom in en uit
2. Seriële poort (db9) - optionele aansluitpoort voor een extern scherm
3. Stelschroef voor invoeropening - past zich aan verschillende diktes van biljetten aan (smal voor gloednieuwe biljetten - breed voor versleten biljetten)
   Opmerking: Stel de schroef niet af, tenzij de machine herhaaldelijk DBL- of Chn-foutmeldingen weergeeft.
4. Stopcontact en zekering - om het netsnoer aan te sluiten

Bedieningspaneel

Cassida 5520 UV

Cassida 5520 UV/MG

Specificaties

Voeding: 110 VAC 60Hz

Stroomverbruik: <70 watt

Telsnelheid: ongeveer 1200 biljetten/minuut

Toepasselijke dikte van biljetten: 0,075-0,15 mm

Capaciteit hopper: 300 nieuwe biljetten of 150 oude biljetten

Capaciteit stapelaar: 300 nieuwe biljetten of 150 oude biljetten

Batchbereik: 1-100 bankbiljetten

Invoersysteem: rolwrijvingssysteem

Telweergave: LCD

Detectie van valse biljetten: UV (UV en MG voor 5520 UV/MG)

Omgevingstemperatuur: 0^oC-40^oC (32^oF-104^oF)

Luchtvochtigheid tijdens gebruik: 40%-90%

Afmetingen: 292 x 246 x 178 mm (11,5" x 9,7" x 7,1")

Gewicht: 4,9 kg

Zekering: 2A traag, 250V

Belangrijke veiligheidsinstructies

Bij het gebruik van dit product moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:

• Gebruik dit product niet in gebieden waar het kan worden blootgesteld aan water of andere vloeistoffen.

• Haal de stekker van dit product uit het stopcontact voordat u het schoonmaakt. Gebruik een vochtige doek of speciaal ontworpen onderhoudsaccessoires zoals Cassida Air Duster of Cassida CleanBill Pro Cleaning Cards.

• Om het risico op een elektrische schok te vermijden, mag u dit apparaat niet demonteren. Als u het apparaat demonteert, komt u in aanraking met gevaarlijke spanningen en andere veiligheidsrisico's. Een onjuiste montage kan een elektrische schok veroorzaken wanneer het apparaat vervolgens wordt gebruikt.

• Breng het apparaat naar een gekwalificeerde technicus wanneer service of reparatie nodig is. Probeer de onderdelen niet zelf te vervangen. De meegeleverde reserveonderdelen zijn uitsluitend bedoeld voor gebruik door gekwalificeerd personeel.

• Gebruik alleen het netsnoer dat bij het apparaat is geleverd. Steek het netsnoer in een geaard stopcontact. Verwijder de aardingspen niet van het netsnoer. Als het apparaat niet goed is geaard, kan dit leiden tot ernstig letsel of brand.

• Zorg ervoor dat het apparaat op een vlakke ondergrond staat. Gebruik het apparaat niet in ruimtes met een hoge temperatuur, vochtigheid of rook, omdat deze omstandigheden een goede werking kunnen verhinderen.

• Dit product is ontworpen voor gebruik binnenshuis in een geventileerde omgeving. Houd het apparaat uit de buurt van direct zonlicht en sterke magnetische velden die de sensor voor detectie van valse biljetten kunnen verstoren.

• Als u het apparaat gedurende langere tijd niet gebruikt, haal dan het netsnoer uit het stopcontact.

AAN DE SLAG

Inschakelen

Zorg ervoor dat de hopper leeg is en zet de aan/uit-schakelaar aan. Het apparaat voert een zelftest uit door de telwielen een aantal keren te laten draaien. Het scherm geeft "0" weer wanneer het apparaat klaar is.

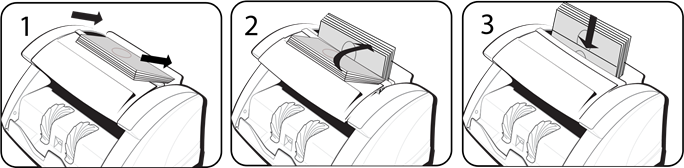

De hopper vullen

Het correct vullen van de hopper is belangrijk om vastlopen te voorkomen en de werking van de teller te versnellen.

Het correct vullen van de hopper wordt weergegeven in de volgende diagrammen:

Het apparaat dragen

1. Handgreep vastpakken


2. Handgreep omhoogtrekken


WERKINGSWIJZEN

Telmodus

Nadat de machine is ingeschakeld, start deze standaard in de telmodus.

Om vanuit een andere modus over te schakelen naar de telmodus, drukt u op de ADD- en BAT-knoppen totdat de indicatoren "add" en "batch" uit zijn.

Om biljetten te tellen, plaatst u ze in de invoer (volg de procedure die wordt beschreven in De invoer laden).

De machine begint automatisch te tellen en verplaatst de biljetten van de invoer naar de stapelaar terwijl ze worden geteld. De machine stopt met tellen wanneer de invoer volledig leeg is en geeft een bevestigingssignaal. Het getelde aantal biljetten wordt weergegeven. Verwijder het getelde aantal uit de stapelaar en plaats meer biljetten in de invoer. Het scherm wist de vorige telling voordat de machine begint met het tellen van de nieuwe stapel. Om extra biljetten te tellen, voegt u meer biljetten toe aan de invoer. Zorg ervoor dat u niet meer biljetten verzamelt dan de stapelaar kan bevatten, omdat dit vastlopen kan veroorzaken en tot motorstoring kan leiden.

Batchmodus

Om over te schakelen naar de batchmodus, drukt u op de BAT-knop totdat de BATCH-indicator brandt. Als u het batchbedrag wilt wijzigen, gebruikt u het numerieke toetsenblok om het gewenste bedrag in te voeren.

De unit begint automatisch te tellen zodra er biljetten in de invoer worden geplaatst. Zodra de unit het gewenste batchnummer heeft geteld, stopt deze en geeft een bevestigingssignaal. Het scherm toont het aantal biljetten in de getelde batch. Wanneer de stapelaar leeg is, begint de unit automatisch opnieuw te tellen tot het vooraf ingestelde batchnummer.

Als het aantal getelde biljetten in de stapelaar het vooraf ingestelde batchnummer niet bereikt, waarschuwt het scherm u door het daadwerkelijke aantal te laten knipperen. Als u de batch wilt voltooien, plaatst u meer biljetten in de invoer en de unit telt automatisch het vereiste aantal biljetten om de batch te voltooien.

Add-modus

In deze modus kunt u meerdere stapels biljetten tellen terwijl u het totale aantal getelde biljetten bijhoudt. Om over te schakelen naar de optelmodus, drukt u op de ADD-knop totdat de ADD-indicator brandt.

Plaats de biljetten in de invoer. De unit begint automatisch te tellen. De unit geeft een bevestigingssignaal zodra het tellen is voltooid. Het aantal getelde biljetten wordt weergegeven op het LCD-scherm.

Leeg de stapelaar en vul de invoer bij. De unit blijft tellen en de nieuwe telling bij het totaal optellen.

Om te blijven optellen zonder de stapelaar te legen, vult u de invoer bij en de unit blijft tellen en de nieuwe stapel biljetten toevoegen aan de gedeeltelijk volle stapelaar. Zorg ervoor dat u niet meer biljetten verzamelt dan de stapelaar kan bevatten (300 nieuwe biljetten of 150 oude biljetten), omdat dit vastlopen kan veroorzaken en tot motorstoring kan leiden.

Add + Batch-modus

Deze modus batchet de gewenste hoeveelheid biljetten en bewaakt tegelijkertijd het lopende totaal. Om deze modus te activeren, drukt u op de ADD- en BAT-knoppen totdat de ADD- en BATCH-indicator beide branden. Gebruik het toetsenblok om het gewenste batchbedrag in te voeren. De unit begint met optellen vanaf de volgende telling. Het totale aantal getelde biljetten verschijnt op het LCD-scherm. Als de batch onvolledig is, knippert het LCD-scherm om de gebruiker te waarschuwen.

ValuCount-modus

Met deze modus kunt u de totale waarde van de getelde biljetten weergeven. De 5520 gebruikt een door de gebruiker gedefinieerde coupure als vermenigvuldiger en geeft de totale waarde van de getelde biljetten weer. Bijvoorbeeld, een coupure van $20 x 25 getelde biljetten = $500 weergegeven. Om deze modus te activeren, drukt u op de VAL-knop. U kunt meerdere keren op de VAL-knop drukken om de gewenste coupurewaarde te selecteren.

Nadat u de gewenste coupure hebt geselecteerd, laadt u de biljetten die u wilt tellen in de invoer. Zorg ervoor dat de coupure van de biljetten overeenkomt met de geselecteerde coupure. De 5520 telt de stapel en geeft de totale waarde weer en toont het aantal getelde biljetten op het scherm. Om deze modus te verlaten, houdt u de VAL-knop ingedrukt.

ValuCount- en add-modus

Deze modus telt verschillende coupures van biljetten en houdt de totale waarde van de getelde biljetten bij.

Om deze modus te activeren, drukt u op de ADD-knop. De ADD-indicator gaat branden. Druk op de VAL-knop totdat de gewenste coupure op het scherm wordt weergegeven. De coupure kan op elk moment worden gewijzigd door op de VAL-knop te drukken. De machine begint nu de waarde te berekenen met behulp van de nieuwe coupure.

DETECTIEFUNCTIES

UV-detectie van valse biljetten

De Cassida 5520 kan valse biljetten controleren met behulp van ultraviolet (UV) licht. Deze functie is beschikbaar in alle modi. Druk op de UV- of UV/MG-knop totdat de UV-indicator op het LCD-scherm verschijnt.

De unit piept twee keer wanneer een verdacht biljet wordt gedetecteerd en een UV-bericht knippert op het scherm. De unit blijft de gebruiker waarschuwen totdat er actie wordt ondernomen. Om verder te tellen, verwijdert u het verdachte biljet (dat zich als laatste in de stapelaar bevindt) en drukt u op de START-knop. De unit begint opnieuw te tellen en telt het valse biljet niet mee.

Houd er rekening mee dat de 5520, net als alle andere tellers met geïntegreerde detectoren die op de markt verkrijgbaar zijn, niet kan garanderen dat een geteld biljet echt of vals is. Er zijn verschillende redenen waarom een echt biljet als vals kan worden herkend of omgekeerd. Mogelijke redenen zijn: blootstelling aan direct zonlicht, versleten biljet, overmatig vuil biljet of zeer geavanceerde vervalsingstechnieken die worden gebruikt om het biljet te produceren. Afzonderlijke apparatuur kan nodig zijn om definitief te bepalen of een biljet vals is of niet.

MG-detectie van valse biljetten (alleen Cassida UV/MG-model)

De Cassida 5520 UV/MG kan valse biljetten controleren met behulp van magnetische (MG) inktmarkeringen die aanwezig zijn in alle coupures van de Amerikaanse dollar. Deze functie is beschikbaar in alle modi. Druk op de UV/MG-knop om te schakelen tussen UV/MG, OFF en UV- en MG-modus. De MG-indicator brandt op het LCD-scherm terwijl de MG-detector is ingeschakeld.

De unit begint te piepen en stopt met tellen wanneer een vals biljet wordt gedetecteerd en een MG-bericht wordt weergegeven. De unit blijft de gebruiker waarschuwen totdat er actie wordt ondernomen. Om verder te tellen, verwijdert u het verdachte biljet (dat zich als laatste in de stapelaar bevindt) en drukt u op de START-knop. De unit begint opnieuw te tellen en telt het valse biljet niet mee.

Houd er rekening mee dat de Cassida 5520 UV/MG-teller, net als alle andere tellers met geïntegreerde detectoren die op de markt verkrijgbaar zijn, niet kan garanderen dat een geteld biljet echt of vals is. Er zijn verschillende redenen waarom een echt biljet als vals kan worden herkend of omgekeerd. Mogelijke redenen zijn: blootstelling aan direct zonlicht, versleten biljet, overmatig vuil biljet of zeer geavanceerde vervalsingstechnieken die worden gebruikt om het biljet te produceren. Afzonderlijke apparatuur kan nodig zijn om definitief te bepalen of een biljet vals is of niet.

Detectie van dubbele biljetten

Biljetten kunnen aan elkaar plakken als gevolg van overmatig vuil, vouwen of andere redenen. De Cassida 5520 maakt gebruik van op infrarood licht (IR) gebaseerde technologie om te bepalen wanneer twee biljetten aan elkaar zijn geplakt. Deze functie wordt automatisch geactiveerd in alle modi.

De unit begint te piepen en stopt met tellen wanneer een dubbel biljet wordt gedetecteerd en een "DBL"-bericht wordt weergegeven. De unit blijft de gebruiker waarschuwen totdat er actie wordt ondernomen. Om de fout te wissen, moeten alle biljetten uit de stapelaar worden verwijderd. Het scherm wordt automatisch opnieuw ingesteld. Alle biljetten in de stapelaar moeten vervolgens terug in de invoer worden geplaatst en opnieuw worden geteld.

Detectie van dubbele biljetten in de optelmodus:
In de optelmodus kunt u doorgaan met tellen door het totale aantal getelde biljetten op het scherm automatisch te corrigeren. Verplaats alle biljetten van de stapelaar naar de invoer om ze opnieuw te tellen.

Detectie van halve biljetten

De Cassida 5520 bevat infrarood (IR) lichtsensoren die gebruikers waarschuwen als een half biljet door het telmechanisme gaat. Deze functie wordt automatisch geactiveerd in alle modi voor uw gemak.

De machine piept en stopt met tellen wanneer een half biljet wordt gedetecteerd en een "HLF"-bericht wordt weergegeven op het scherm. Verplaats alle biljetten van de stapelaar naar de invoer om ze opnieuw te tellen.

Detectie van halve biljetten in de add-modus: In de add-modus kunt u met de 5520 doorgaan met tellen door het totale aantal getelde biljetten op het scherm automatisch te corrigeren. Verplaats alle biljetten van de stapelaar naar de invoer om ze opnieuw te tellen.

Detectie van kettingbiljetten

De Cassida 5520 maakt gebruik van een zelfcontrolerend systeem dat u waarschuwt in zeldzame gevallen waarin meerdere biljetten tegelijk door het telmechanisme gaan. Deze functie is in alle modi geactiveerd.

De unit stopt automatisch wanneer een kettingbiljet wordt gedetecteerd en begint te piepen. Een "Chn"-bericht wordt weergegeven. Om de fout te wissen, verwijdert u alle biljetten uit de stapelaar en verplaatst u ze terug naar de invoer om ze opnieuw te tellen.

In de optelmodus kunt u doorgaan met tellen door het totale aantal getelde biljetten op het scherm automatisch te corrigeren. Verplaats alle biljetten van de stapelaar naar de invoer om ze opnieuw te tellen.

Onderhoud

LET OP: U moet de unit altijd uitschakelen en het netsnoer loskoppelen voordat u deze reinigt.

De meeste operationele problemen kunnen worden voorkomen met regelmatig onderhoud en preventief onderhoud. Regelmatig onderhoud aan uw valutatelmachine zal de levensduur aanzienlijk verlengen en u helpen dure reparaties te voorkomen.

Om problemen te voorkomen:

• Zorg ervoor dat er geen metalen clips of elastiekjes in de te tellen biljetten zitten.
• Zorg ervoor dat u de juiste procedure volgt voor het laden van de invoer, zie De invoer laden

Om de beste resultaten uit uw teller te halen, wordt het volgende onderhoud dagelijks aanbevolen:

Gebruik een Cassida-luchtspuitbus en een zachte borstel om stof of vuil uit de binnenkant van de unit te verwijderen.

Wanneer u uw teller langere tijd niet gebruikt, bedek deze dan met een doek of plastic folie om te voorkomen dat er stof in de unit terechtkomt.

Probleemoplossing

Foutmeldingweergave:

Foutcode	Oorzaak	Oplossing
	Valse biljet gedetecteerd	Verwijder het laatste biljet uit de stapelaar en druk op de START button (knop START) om door te gaan met tellen. Het verdachte biljet wordt niet aan de telling toegevoegd. Raadpleeg het gedeelte UV Counterfeit detection (UV-vervalsingsdetectie) voor meer informatie.
	Valse biljet gedetecteerd	Verwijder het laatste biljet uit de stapelaar en druk op de START button (knop START) om door te gaan met tellen. Het verdachte biljet wordt niet aan de telling toegevoegd. Raadpleeg het gedeelte MG Counterfeit detection (MG-vervalsingsdetectie) voor meer informatie.
	Het laatst getelde biljet is een dubbel biljet	Verwijder het dubbele biljet uit de stapelaar en tel alle andere biljetten in de stapelaar opnieuw. Raadpleeg het gedeelte Double note detection Half note detection (Detectie dubbele biljetten, detectie halve biljetten) voor meer informatie.
	Er is een half biljet gedetecteerd	Verwijder het halve biljet uit de stapelaar en tel alle andere biljetten in de stapelaar opnieuw. Raadpleeg het gedeelte Half note detection (Detectie halve biljetten) voor meer informatie.
	Er zijn twee of meer biljetten tegelijkertijd door de unit gegaan	Verwijder alle biljetten uit de stapelaar en tel ze opnieuw. Raadpleeg het gedeelte Chain note detection (Detectie kettingbiljetten) voor meer informatie.
	Sensoren kunnen stof hebben verzameld.	Reinig de sensoren met een zachte borstel en perslucht. Raadpleeg het gedeelte Onderhoud.

Andere mogelijke fouten:

Garantie

Garantieregistratie:
Om uw garantie in de VS of Canada te activeren, registreert u uw product online via www.CassidaUSA.com/register

In andere landen gaat u naar www.CassidaGlobal.com/registers

Service buiten garantie: Cassida kan tegen een extra vergoeding onderhoud en reiniging uitvoeren. Neem voor een offerte voor reparatie/onderhoud buiten de garantie contact op met de technische ondersteuning van Cassida via www.CassidaUSA.com/support

Contactinformatie

Alle Cassida-producten worden gedekt door een garantie van één jaar op onderdelen en arbeid. Registratie is vereist. Ga naar www.CassidaUSA.com/support voor garantie-informatie en toegang tot online registratie.

Contactinformatie technische ondersteuning:
E-mail: Support@CassidaUSA.com
Telefoon: 1-888-800-0303

Als u contact moet opnemen met het Cassida Technical Service Center, houd dan de volgende informatie bij de hand:

• Productmodel: bevindt zich op het achterpaneel van het apparaat.
• Serienummer: bevindt zich op het achterpaneel van het apparaat.
• Aard van het probleem: wat is er gebeurd en wanneer is het gebeurd? Heeft de machine een foutmelding weergegeven?
• Ondernomen stappen: stappen die al zijn ondernomen om het probleem op te lossen, en de resultaten (indien van toepassing)
