Inleiding

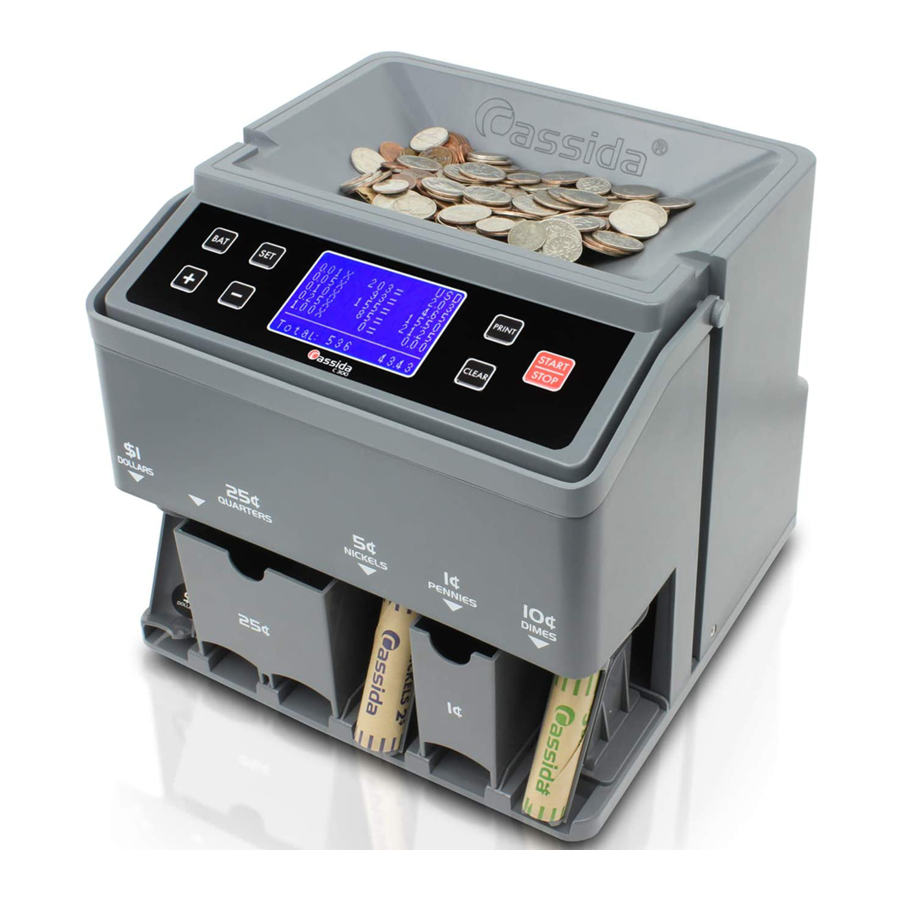

Over de Cassida C300

De Cassida C300 is een multifunctionele machine voor het verwerken van munten die alle functies van een professionele muntteller, sorteerder en inpakker combineert voor een zeer betaalbare prijs. De grote trechter kan 1.900 munten bevatten (dubbeltjes) en de muntbakken kunnen elk tot 850 munten (dubbeltjes) verzamelen voor de grotere bak en 400 munten (dubbeltjes) voor de kleinere bakken.

Nieuwe innovatieve muntkokers zijn ontworpen voor snel laden en lossen. Munten inpakken is nu sneller en eenvoudiger geworden met de C300.

Het weergeven van het subtotaal voor elke coupure en de totale waarde op een groot 3,4'' LCD-scherm maakt de Cassida C300 een eenvoudig alles-in-één hulpmiddel voor alle behoeften op het gebied van muntenverwerking. Het lichte, compacte en stijlvolle ontwerp van de Cassida C300 past gemakkelijk in uw bedrijfsomgeving.

Deze handleiding bevat belangrijke informatie over veiligheidsmaatregelen en operationele functies van de Cassida C300 muntteller, sorteerder en inpakker. Lees deze zorgvuldig door voordat u uw machine bedient en bewaar deze voor toekomstig gebruik.

Hoewel alles in het werk is gesteld om alle functies in deze gebruikershandleiding op te nemen, is het mogelijk dat de vermelde specificaties niet alle functies van de latere softwareversies weergeven.

Als u vragen heeft over uw Cassida C300 en de werking ervan, neem dan contact op met de technische ondersteuning op www.cassidausa.com/support.

Inhoud van de doos

• Cassida C300 Automatische muntteller, sorteerder en inpakker
• Gebruikershandleiding
• Reinigingsdoek
• Muntbakken (verschillen per land)
• Muntkokers (verschillen per land)

Specificaties

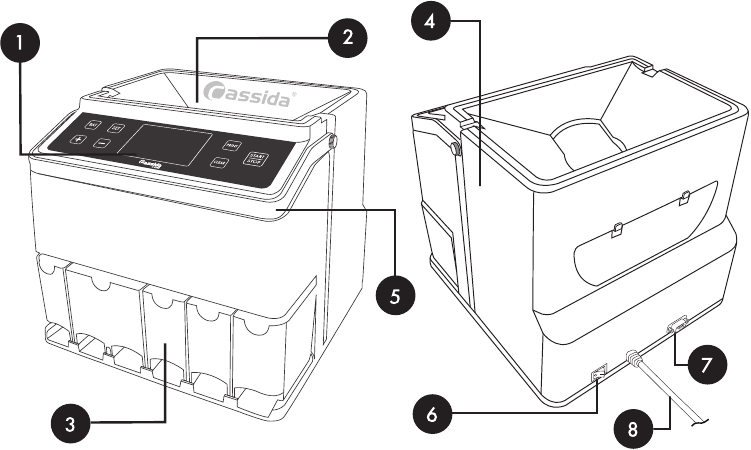

Voor- en achteraanzicht

1. Bedieningspaneel
   Bedient de werking van het apparaat.
2. Muntentrechter
   Bevat munten die moeten worden geteld.
3. Muntbakken
   Elke bak bevat een specifieke coupure van getelde en gesorteerde munten.
4. Plastic behuizing
   Elke muntkoker bevat een specifieke coupure van getelde en gesorteerde munten.
5. Draaghandvat
   Helpt om het apparaat te dragen.
6. Aan/uit-schakelaar
   Schakelt de machine in en uit.
7. Printerpoort
   Maakt verbinding met een seriële printer (RS-232).
8. Stroomkabel
   Maakt verbinding met een stopcontact.

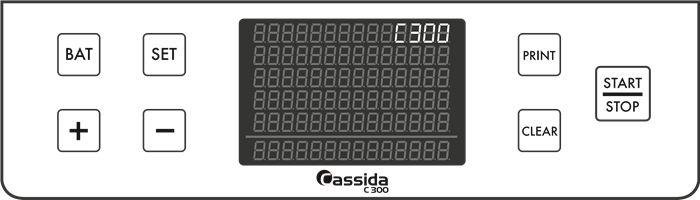

Bedieningspaneel

AAN DE SLAG

Inschakelen

Voordat u de Cassida C300 inschakelt, moet u ervoor zorgen dat er geen munten in de munttrechter zitten, anders veroorzaakt dit een "EA"-fout wanneer de C300 een zelftest uitvoert. Om de "EA"-fout te wissen, drukt u op de "START/STOP"-knop en leegt u alle munten in de muntenbakken.

Steek het netsnoer dat aan de C300 is bevestigd in een stopcontact met drie pinnen. Zet de aan/uit-schakelaar aan de achterkant van het apparaat aan. De machine voert een zelftest uit. Het hoofdscherm toont het rapportscherm wanneer de test succesvol is voltooid.

Tellen

De C300 werkt standaard altijd in een batchmodus. Om eenvoudig tellen in te schakelen, moeten alle batchhoeveelheden op nul worden ingesteld. Om batchhoeveelheden op nul te zetten, houdt u de "-" knop ongeveer drie seconden ingedrukt totdat "C" in de linkerbovenhoek van het LCD-scherm wordt weergegeven.

• Voordat u de hopper laadt, moet u ervoor zorgen dat er geen niet-getelde munten in zitten van de vorige telling.
• Om munten te tellen, plaatst u ze in de hopper en drukt u op de "START/STOP"-knop.
• De C300 begint met tellen en sorteert automatisch alle munten in de juiste muntenbakken of kokers.
• De machine stopt automatisch wanneer alle munten in de hopper zijn geteld of als de batchhoeveelheid voor een bepaalde muntsoort is bereikt.
• Om de machine te stoppen, drukt u op de "START/STOP"-knop.
• Om het tellen te hervatten, drukt u op de "START/STOP"-knop.
• Wanneer een muntenbak vol raakt, stop de machine en leeg de bak om een correcte werking van de machine te garanderen. Het stoppen van de machine verandert of reset de telling niet. U kunt doorgaan met tellen door op de "START/STOP"-knop te drukken.
• Tijdens het tellen geeft de Cassida C300 automatisch de totale waarde van de getelde munten en de uitsplitsing per coupure op het scherm weer.
• Om de munttelling te resetten voordat u aan een nieuwe batch begint, drukt u op de "CLEAR"-knop.

Toevoegen

De C300 werkt standaard in de ADD-modus. In de ADD-modus wordt de munttelling toegevoegd aan de telling van eerdere batches. Om een nieuwe telling te starten, drukt u op de "CLEAR"-knop. Dit reset de munttelling naar nul.

Batchhoeveelheden instellen

Aan elke coupure kan een batchhoeveelheid worden toegewezen.

1. Batchhoeveelheden instellen voor muntrollen
   • Houd de "+" knop ongeveer drie seconden ingedrukt totdat "L" op het display verschijnt. Dit programmeert automatisch elke munteenheid voor de hoeveelheden bankmuntrollen als volgt:

LET OP: (Munteenheden en capaciteiten van andere landen variëren per land)

2. Batchhoeveelheden instellen voor muntenbakken
   • Houd de "SET"-knop ongeveer drie seconden ingedrukt totdat "H" op het display verschijnt. Dit programmeert automatisch elke muntsoort voor de hoeveelheden muntenbakken als volgt:

LET OP: (Munteenheden en capaciteiten van andere landen variëren per land)

3. Andere batchhoeveelheden instellen
   • Druk op de "BAT"-knop om naar het batchscherm te gaan.
   • Druk op de "SET"-knop om een gewenste coupure te selecteren voor de batch.
   • Om een batchhoeveelheid voor deze coupure toe te wijzen, drukt u op de "BAT"-knop totdat de gewenste batchhoeveelheid op het display verschijnt (0, 10, 20, 25, 50, 80, 100, 120, 150, 200, 300, 400, 500, 600, 700, 800, 900).
   • Fijne aanpassingen aan de batchhoeveelheid kunnen worden gedaan door op de "-" of "+" knop te drukken.
   • Herhaal deze procedure om de gewenste batchhoeveelheden voor andere muntsoorten in te stellen.
   • Zodra alle coupures zijn ingesteld, drukt u op de "START/STOP"-knop om te beginnen met tellen.

LET OP: De C300 stopt wanneer een gewenste batchhoeveelheid is voltooid voor een van de coupures. ''BAT FULL'' wordt in de linkerbovenhoek van het scherm weergegeven en de coupureregel knippert.

• Om het tellen te hervatten, drukt u op de "START/STOP"-knop.
• Als u twee keer op de "CLEAR"-knop drukt, wordt de telling gereset en begint de machine met batchen vanaf nul.

LET OP: Bij gebruik in de batchmodus houdt de C300 een doorlopend totaal bij voor elke munteenheid. Bijvoorbeeld, na vier batches van 50 centen te hebben uitbetaald, stopt de C300 en geeft het volgende weer:

De batchhoeveelheden die u kiest, worden opgeslagen in het interne geheugen van de C300 en worden niet gereset wanneer de machine wordt uitgeschakeld. De telling wordt echter wel gereset als de machine wordt uitgeschakeld.

Batchhoeveelheden wissen

Er zijn twee manieren om de batchhoeveelheden te wissen:

1. Houd de "-" knop op het rapportscherm ongeveer drie seconden ingedrukt. De C300 piept dan en geeft een "C"-bericht op het scherm weer, wat aangeeft dat alle batchhoeveelheden zijn teruggezet op nul.
2. Druk op de "BAT"-knop om naar het batchscherm te gaan en vervolgens op "SET" (instellen) om een gewenste coupure te selecteren om te resetten. Druk op de "CLEAR"-knop om de batchhoeveelheid te wissen of houd de "CLEAR"-knop op het rapportscherm ongeveer drie seconden ingedrukt om alle batchhoeveelheden te wissen.

De muntkokers gebruiken

Met de C300 muntkokers kunt u munten direct sorteren in voorgevormde papieren bankrolwikkels. Voor een optimale werking raden we ten zeerste aan om de voorgevormde muntwikkels van Cassida te gebruiken.

Voer de volgende stappen uit om de muntkokerhulpstukken te gebruiken:

1. Verwijder de muntenbak(ken) voor de munteenheden die gebruik gaan maken van muntkokers.

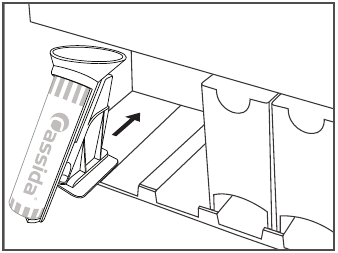

2. Plaats de juiste voorgevormde papieren wikkel volledig in de koker met de gekrompen kant aan de onderkant.

   Figuur 1 - Muntrol ingebracht in muntkoker

   Zorg ervoor dat de wikkel volledig is ingebracht, zodat het papier de onderkant van de koker raakt, zoals weergegeven in figuur 1.
3. Zorg ervoor dat de vorm van de wikkel rond is en dat de bovenste punt niet is omgebogen, zodat munten gemakkelijk in de kokers kunnen vallen.

   Figuur 2 - Controleer de wikkels

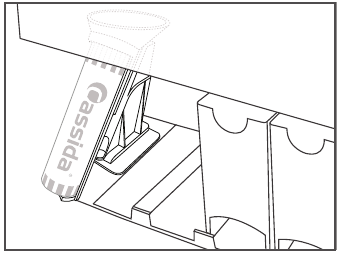

4. Bevestig de muntkokers aan de C300 door elke koker voorzichtig in de juiste gleuf aan de voet van de machine te schuiven, zoals weergegeven in figuur 3 en 4.

   Figuur 3 - Muntkoker installeren

   Figuur 4 - Muntkoker in de juiste positie

LET OP: Muntskokergleuven voor elk land variëren. Gebruik muntaanduidingen om u te helpen bij het plaatsen van de muntkokers. De muntkokers moeten precies onder de pijl van het muntaanduidingslabel worden geplaatst.

5. Stel de batchhoeveelheden van de muntrollen in (zie het gedeelte "Batchhoeveelheden instellen") voor elke munteenheid door de "+" knop ongeveer drie seconden ingedrukt te houden totdat "L" op het display verschijnt. Dit programmeert elke munteenheid voor standaard bankmuntrolformaten.
6. Laad munten in de munthopper en druk op de "START/STOP"-knop. De C300 verdeelt automatisch het juiste aantal munten in elke muntkoker.
7. Wanneer het aantal uitbetaalde munten gelijk is aan de batchhoeveelheid voor een bepaalde munteenheid, stopt de C300 en geeft 'BAT FULL'' weer in de linkerbovenhoek van het scherm, waarbij de regel van de munteenheid knippert.
8. Verwijder de volle muntwikkel uit de muntkoker en krimp het open uiteinde van de wikkel.
9. Plaats een nieuwe wikkel en zorg ervoor dat de gekrompen kant volledig aan de onderkant is ingebracht en dat het bovenste uiteinde niet is gebogen.
10. Druk op de "START/STOP"-knop om door te gaan met batchen.

QUICKLOAD™ Muntkokers: Het is niet nodig om de muntkokers uit de gleuf te halen om een wikkel te vervangen. Gebruik de grote opening om de wikkels eenvoudig in en uit te schuiven en tijd te besparen.

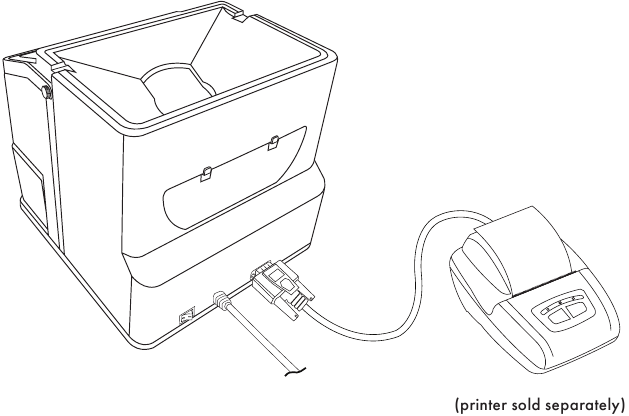

Afdrukken

De C300 heeft een printerpoort aan de achterkant van de machine; raadpleeg het gedeelte AANZICHT VOOR- EN ACHTERZIJDE om de locatie te zien.

Deze functie is beschikbaar door op de "PRINT"-knop (afdrukken) te drukken op het rapportscherm met alle tellingen. Als er een printer op de machine is aangesloten, wordt er een gedetailleerd afdruk van het telrapport gemaakt.

Cassida raadt aan om de Universal Cash Handling Thermische Printer te gebruiken, die wordt geleverd met alle benodigde kabels om met de producten van Cassida te werken.

Onderhoud

LET OP: Schakel het apparaat altijd uit en koppel het los van de stroombron voordat u het reinigt

De meeste operationele problemen kunnen worden vermeden met regelmatig onderhoud en preventief onderhoud. Regelmatig onderhoud van uw muntsorteerder verlengt de levensduur aanzienlijk en helpt u dure reparaties te voorkomen.

Om de beste resultaten uit uw machine te halen, wordt het volgende onderhoud regelmatig aanbevolen:

1. Reinig alle externe onderdelen van de machine met een Cassida-stofspuit of een zachte doek.
2. Verwijder de drie behuizingsschroeven en til de behuizing voorzichtig op.
3. Verwijder eventuele vreemde voorwerpen van de verdeelplaat.
4. Stofzuig of gebruik de Cassida-stofspuit om het stof op de verdeelplaat te verwijderen.
5. Reinig alle sensoren met een Cassida-stofspuit, gevolgd door een CleanPro-wattenstaafje (of een microvezeldoek die licht is bevochtigd met isopropylalcohol).
   1. Loopsensor
   2. Telsensoren

REINIGINGSPROCEDURE

Vuile sensoren kunnen de algehele prestaties van de Cassida C300 beïnvloeden, wat kan leiden tot verschillende fouten, zoals E1 tot E9 en EA-codes. Wij bij Cassida raden aan om de unit wekelijks schoon te maken om topprestaties te behouden.

STAPPEN

1. Zet de aan/uit-schakelaar uit en trek het netsnoer uit het stopcontact.

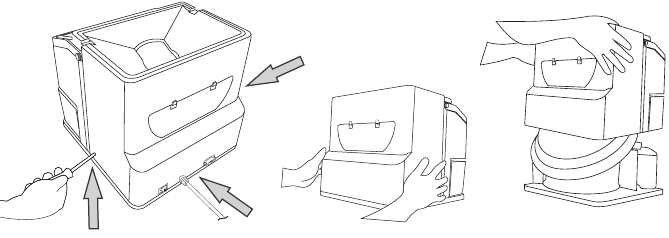

2. Verwijder met een kruiskopschroevendraaier de drie schroeven aan de onderkant van de behuizing waarmee deze is bevestigd. De onderstaande afbeelding toont de locatie van de drie schroeven:


   Gebruik op eigen risico, Cassida is niet verantwoordelijk voor schade aan het apparaat en/of de elektronica bij het uitvoeren van de reinigingsprocedure.
3. Verwijder de behuizing door deze langzaam recht omhoog te tillen. Let op: er blijven twee kabels aan de behuizing vastzitten.


   Trek of draai niet aan de kabels.

   Telsensorreiniging (E1 tot E8 foutopsporing).

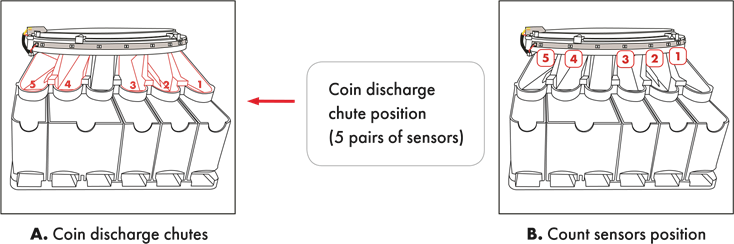

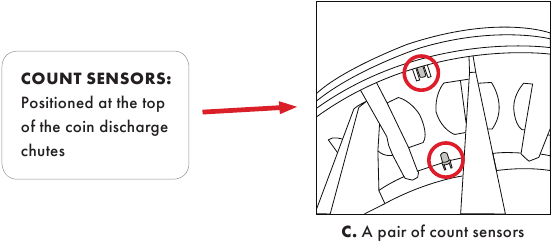

4. Raadpleeg de onderstaande afbeeldingen om de telsensoren (één donker, één helder) te vinden die zich boven aan de muntuitwerpkanalen bevinden, die onder het distributiewiel zijn geplaatst.


5. Reinig met een speciaal reinigingsstaafje (of een microvezeldoek/staafje dat licht is bevochtigd met isopropylalcohol) het ronde uiteinde van elk paar telsensoren in elk muntpad. Inspecteer vervolgens de muntuitwerppaden op eventueel vuil dat de sensoren kan belemmeren (papiergeldrolwikkels, enz.).

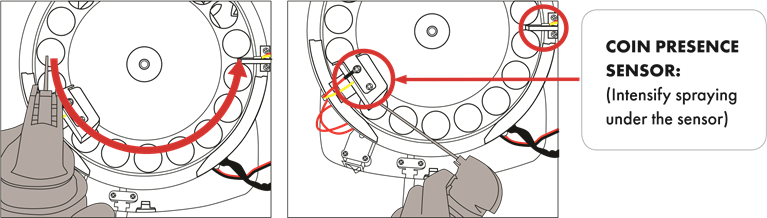

6. Controleer of de sensoren zijn uitgelijnd, zo niet, maak ze dan voorzichtig recht. Te veel kracht kan de sensoren beschadigen.

   Loopsensorreiniging (E9-foutopsporing)

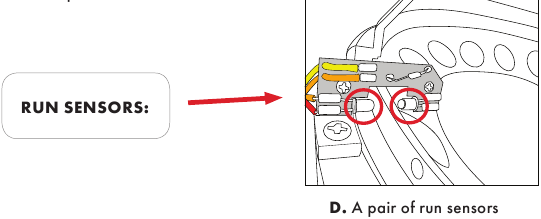

7. Zoek het loopsensorpaar.

8. Veeg het loopsensorpaar voorzichtig af met een speciaal reinigingsstaafje (of een microvezeldoek/staafje dat licht is bevochtigd met isopropylalcohol).
9. Controleer of de sensoren zijn uitgelijnd, zo niet, maak ze dan voorzichtig recht. Te veel kracht kan de sensoren beschadigen.

   EA-foutopsporing
10. Inspecteer de binnenkant van de machine. Verwijder munten of andere vreemde voorwerpen die kunnen voorkomen dat de muntplaat draait.

11. Reinig het stof van het distributiewiel en de sensoren met een Cassida-stofspuit. Spuit de stofspuit van links naar rechts in een cirkelvormige beweging zoals hieronder wordt weergegeven. Intensiever spuiten rond sensoren.
    * Wees voorzichtig en houd het mondstuk altijd 2,5 - 5 cm van het apparaat.

12. Installeer de behuizing opnieuw. De behuizing moet correct zijn uitgelijnd met het wisselstroomnetsnoer en de aan/uit-schakelaar aan de achterkant van de machine. Forceer de behuizing niet tijdens het terugplaatsen, omdat dit het munttoevoermechanisme dat in de behuizing is ingebouwd, kan beschadigen.

13. Installeer alle drie de dekselschroeven opnieuw die zijn verwijderd in "Onderhoud en probleemoplossing", stap 2.

14. Zorg ervoor dat alle gereinigde onderdelen droog zijn van het reinigingsmiddel voordat u ze gebruikt.

Probleemoplossing

Weergave van foutmelding

Foutcode	Oorzaak	Correctieve actie
	Een telsensor kan stof hebben verzameld of wordt belemmerd door een vreemd voorwerp.	Reinig de telsensor met een Cassida-stofspuit en een CleanPro-wattenstaafje (zie Onderhoud, stap 4-6.). Inspecteer de muntuitlaatopeningen op mogelijk vreemd materiaal dat aanwezig kan zijn (elastiekjes, papier, enz.).
	De loopsensor detecteert geen rotatie van de muntplaat.	Reinig de loopsensor (zie Onderhoud, stap 7-9.). Als de fout aanhoudt, neem dan contact op met de technische ondersteuning van Cassida.
	Er bevinden zich munten in de hopper wanneer de machine/het distributiewiel wordt ingeschakeld of er is een defecte muntsensor.	Druk op de "START/STOP" (START/STOP)-knop (knop) om de fout te wissen. Leeg eventuele munten in muntenbakken terug in de hopper. Inspecteer de binnenkant van de machine op mogelijk vreemd materiaal dat kan voorkomen dat de muntplaat draait (zie Onderhoud, stap 10.). Als de fout aanhoudt, neem dan contact op met de technische ondersteuning van Cassida.

Andere mogelijke fouten

Contactinformatie

Contactgegevens technische ondersteuning:

E-mail: support@cassidausa.com

Tel: (888) 800-0303

www.cassidausa.com/support

Houd de volgende informatie bij de hand voordat u contact opneemt met het Cassida Technical Service Center:

• Productmodel: bevindt zich aan de achterkant van de machine.
• Serienummer: bevindt zich aan de onderkant van de machine.
• Aard van het probleem: wat is er gebeurd en wanneer is het gebeurd? Heeft de machine een foutmelding weergegeven?
• Ondernomen stappen: stappen die al zijn ondernomen om het probleem op te lossen en de resultaten (indien van toepassing).

Belangrijke veiligheidsopmerkingen

• VERSTIKKINGSGEVAAR. KLEINE ONDERDELEN. Niet voor kinderen jonger dan 3 jaar.
•
  RISICO OP ELEKTRISCHE SCHOK.
  Deze apparatuur mag alleen worden onderhouden door opgeleid personeel.
• NIET WEGGOOIEN BIJ HET AFVAL. Volg de juiste lokale procedure voor elektronisch afval.
•
  GEVAARLIJKE BEWEGENDE ONDERDELEN. Plaats geen vingers, haar, kleding, koord... in de buurt van bewegende onderdelen.

Bij het gebruik van dit apparaat moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:

• Gebruik dit apparaat niet in gebieden waar het kan worden blootgesteld aan water of andere vloeistoffen.
• Gebruik alleen het netsnoer dat bij de machine is geleverd. Steek het netsnoer in een correct geaard stopcontact. Verwijder de aardpen niet van het netsnoer. Het niet correct aarden van de machine kan leiden tot ernstig letsel of brand.
• Zorg ervoor dat het apparaat op een vlakke ondergrond is geïnstalleerd. Gebruik de machine niet in ruimtes met een hoge temperatuur, vochtigheid of rook, omdat deze omstandigheden een goede werking kunnen verhinderen.
• Start het apparaat niet wanneer het achterpaneel open is. Zorg ervoor dat er geen munten in de hopper zitten wanneer de machine voor het eerst wordt ingeschakeld.
• Wanneer u het apparaat gedurende langere tijd niet gebruikt, koppelt u het netsnoer los van het stopcontact.
• Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt. Gebruik een vochtige doek of speciaal ontworpen onderhoudsaccessoires, zoals de Cassida-stofspuit of een zachte borstel.
• Demonteer dit apparaat niet om het risico op elektrische schokken te vermijden. Demontage stelt u bloot aan gevaarlijke spanningen en andere veiligheidsrisico's. Een onjuiste herassemblage kan een elektrische schok veroorzaken wanneer het apparaat vervolgens wordt gebruikt.
• Breng het apparaat naar een gekwalificeerde technicus wanneer service of reparatie vereist is. Probeer geen onderdelen zelf te vervangen.
