Cassida 8800R V2 Handleiding

INLEIDING

Over de Cassida 8800R V2

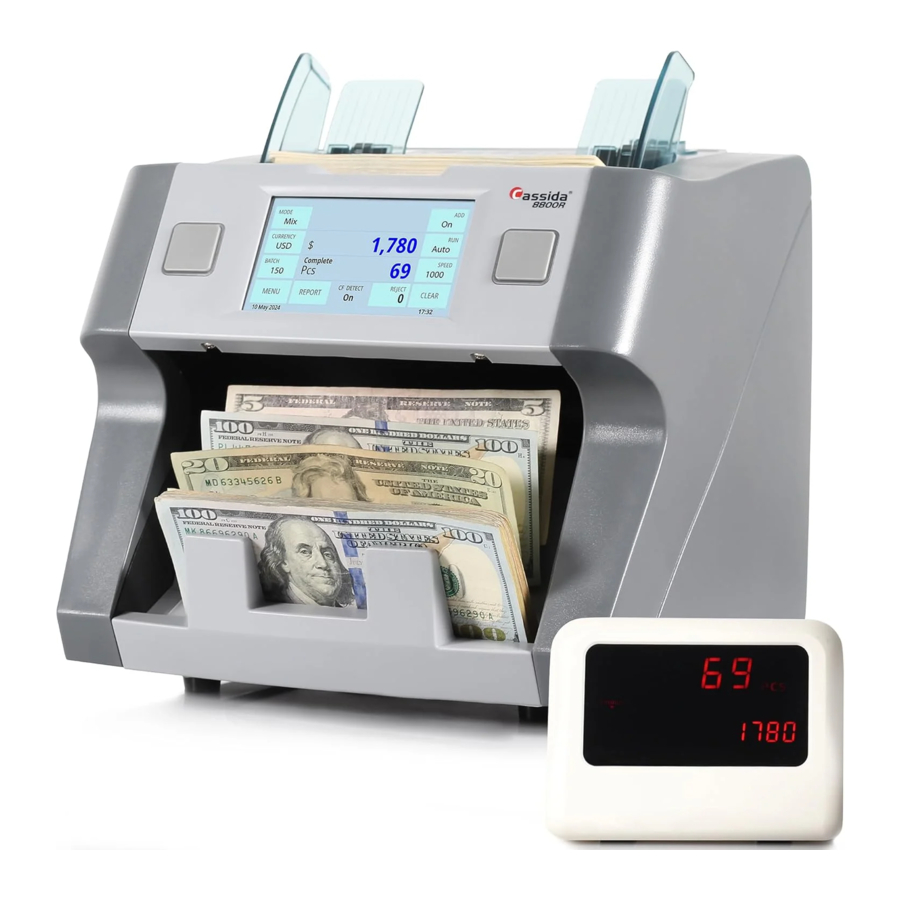

De Cassida 8800R V2 is een 1-vaks biljetten teller, lezer en sorteerder. Het heeft een handig aanraakbedieningspaneel en display dat de beste gebruikerservaring in zijn klasse biedt met een hoog prestatieniveau.
De Cassida 8800R V2 wordt geleverd met een verscheidenheid aan bedieningsmodi en functies: Mix, Sort, VSort, Count, Face, Orient, Add en Batch om aan alle telbehoeften te voldoen.

Inhoud van de doos

• Cassida 8800R V2 Biljettenteller & Lezer
• Stroomkabel
• Gebruikershandleiding (Gebruik de QR-code op het apparaat)
• Reinigingsborstel
• Kalibratieblad (Wit papieren kaart)
• Externe weergave

Specificaties

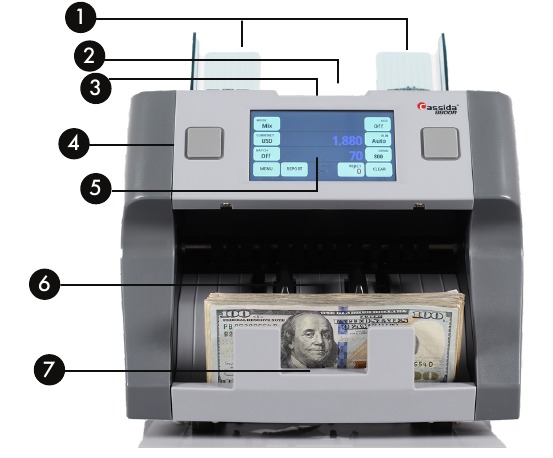

Vooraanzicht

1. Geleiders biljetten
2. Invoerlade
3. Invoerlade/Startsensor
4. Bedieningspaneel
5. TFT-touchscreen
6. Uitvoerlade
7. Uitvoersensor

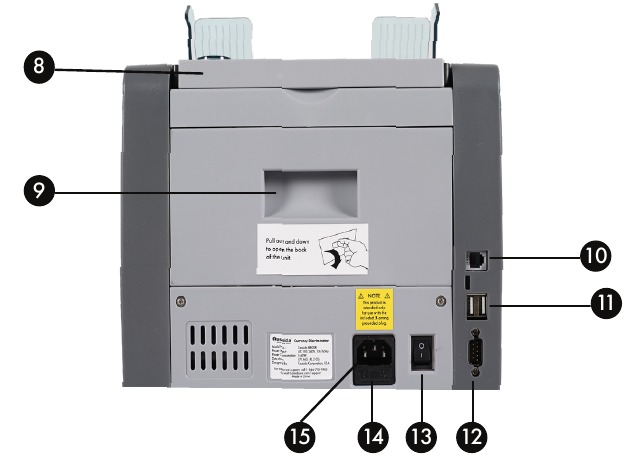

Achteraanzicht

8. Handvat
9. Achterklep handvat
10. Externe weergavepoort
11. USB-poorten (RJ-1 1)
12. Printerpoort (RS-232)
13. Aan/uit-schakelaar
14. Zekering
15. Stopcontact

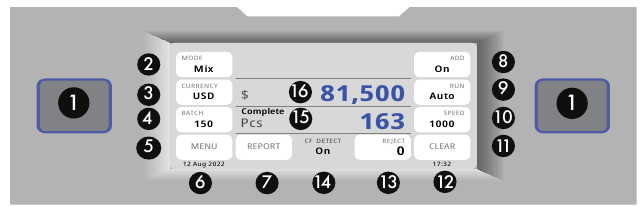

Bedieningspaneel en Touchscreen

AAN DE SLAG

Inschakelen

Zorg ervoor dat de invoerlade en uitvoerlade leeg zijn. Sluit de stroomkabel aan op de achterkant van het apparaat, steek de stekker in een geaard stopcontact en zet de aan/uit-schakelaar, die zich aan de achterkant van het apparaat bevindt, in de AAN-stand. Het apparaat wordt geladen en voert een power-on zelftest (POST) uit. Het scherm toont "0" wanneer het apparaat klaar is voor gebruik.

De invoerlade laden

Om vastlopen te voorkomen en een goede werking van de machine te garanderen, is het belangrijk om de invoerlade correct te laden. Cassida raadt aan om niet meer dan 500 biljetten tegelijk te gebruiken en over te schakelen naar de handmatige modus totdat de techniek van het laden van biljetten onder de knie is. Volg de onderstaande 3-stappen laadtechniek om een soepele invoer van de biljetten te garanderen.

1. Maak een stapel
   Corrigeer of verwijder biljetten die ernstig gekreukeld, beschadigd of gevouwen zijn. Maak de biljetstapel recht.

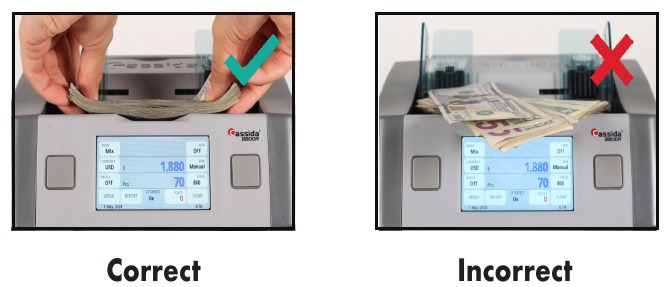

2. Laad de stapel
   Zorg ervoor dat de biljetstapel recht is, zoals weergegeven in de onderstaande diagrammen. Cassida raadt aan om niet meer dan 500 biljetten tegelijk in de machine te laden.


3. Voer de biljetten in
   Zie de onderstaande diagrammen voor de juiste biljetinvoer.


Het apparaat dragen

Om het apparaat te dragen, tilt u gewoon het handvat op, zoals rechts wordt weergegeven.

WERKINGSMODI & FUNCTIES

Automatische en handmatige modus

Na het eerste inschakelen van de machine staat deze standaard in de AUTO-modus en wordt "AUTO START" weergegeven op het startscherm. In deze modus begint de machine automatisch te tellen. Om over te schakelen naar HANDMATIGE starttelling, drukt u op de "RUN" (START)-knop op het touchscreen. Als de handmatige modus is geselecteerd, wordt "MANUAL" (HANDMATIG) weergegeven in de "RUN" (START)-knop op het startscherm.
Als de machine is ingesteld om in de HANDMATIGE modus te werken, stopt deze automatisch met tellen; om de telling te beginnen, moet de START-knop elke keer worden ingedrukt. Om terug te gaan naar de AUTO-modus drukt u opnieuw op de "RUN" (START)-knop op het touchscreen; wanneer "AUTO" wordt weergegeven, staat de eenheid terug in de standaardmodus.

Mixmodus

Na het eerste inschakelen van de machine staat deze standaard in de Mix-modus en wordt "Mix" weergegeven op het startscherm.
De Mix-modus wordt gebruikt om een stapel gemengde coupures te tellen. Om gemengde biljetten te tellen, volgt u de procedure die wordt beschreven in HET LADEN VAN DE INVOERBAK. De machine begint te tellen en verplaatst de biljetten van de invoerbak naar de uitvoerbak terwijl deze ze telt. De machine stopt met tellen wanneer de invoerbak volledig leeg is. Het totale aantal biljetten en de totale waarde worden weergegeven op het startscherm. Wanneer de bewerking is voltooid, kan een gedetailleerd rapport worden bekeken door op de knop "REPORT" (RAPPORT) te drukken. Het rapport van de afgekeurde biljetten kan worden bekeken door op "REJECT" (AFKEUREN) op het touchscreen te tikken.
Om vanuit een andere modus terug te keren naar de "Mix"-modus, drukt u op de "MODE" (MODUS)-knop op het touchscreen en kiest u "Mix" in het submenu-scherm van de modus.

Sorteermodus

Deze modus is beschikbaar door op de "MODE" (MODUS)-knop op het touchscreen te drukken en "Sort" (Sorteren) te kiezen in het submenu-scherm van de modus.

De sorteermodus "Auto" stelt de gebruiker in staat om biljetten te tellen en te sorteren op één coupure, die automatisch wordt bepaald door het eerste biljet dat in de stapel wordt gescand. Als een biljet dat door de machine gaat niet overeenkomt met de coupure die is bepaald door het eerste biljet, stopt de machine en wordt gevraagd om het biljet te verwijderen dat anders is in coupure. Dit biljet is niet inbegrepen in de totale telling. Deze functie zorgt ervoor dat er geen biljetten van andere coupures in een grote stapel biljetten van één coupure zitten. Sorteren "Auto" is de standaardoptie wanneer de eenheid in de sorteermodus staat.
Wanneer in de sorteermodus "Auto", wordt "Auto" weergegeven op de "SORT" (SORTEREN)-knop op het startscherm naast de "MODE" (MODUS)-knop. Door op deze "SORT" (SORTEREN)-knop te drukken, keert de gebruiker terug naar het submenu-scherm Sorteren.

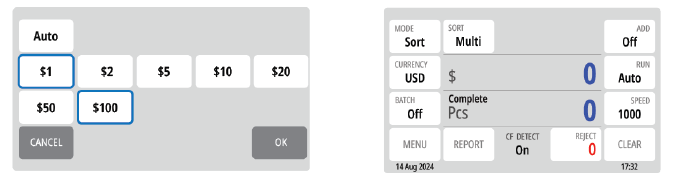

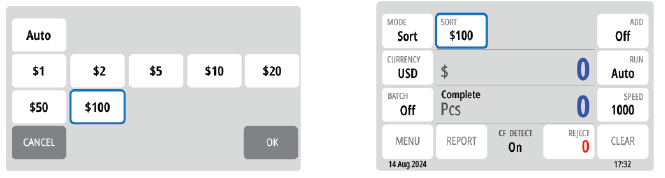

Er is ook een optie om te sorteren op één bepaalde of meerdere coupures door de nodige selectie te maken in het submenu Sorteermodus. Als één coupure is geselecteerd in de sorteermodus, wordt deze weergegeven op de "SORT" (SORTEREN)-knop op het startscherm naast de "MODE" (MODUS)-knop. Met deze optie geselecteerd, worden alleen de gekozen coupures geteld en worden biljetten van verschillende coupures afgekeurd.

Als meerdere coupures zijn geselecteerd in het submenu Sorteren, wordt "Multi" weergegeven op de "SORT" (SORTEREN)-knop op het startscherm naast de "MODE" (MODUS)-knop. Met deze optie geselecteerd, worden alleen de gekozen coupures geteld. Biljetten van verschillende coupures worden afgekeurd.

Het totale aantal biljetten en de totale waarde worden weergegeven op het startscherm. Wanneer de bewerking is voltooid, kan een gedetailleerd rapport worden bekeken door op de knop "REPORT" (RAPPORT) te drukken. Het rapport van de afgekeurde biljetten kan worden bekeken door op "REJECT" (AFKEUREN) op het touchscreen te tikken. Om vanuit een andere modus terug te keren naar de sorteermodus, drukt u op de "MODE" (MODUS)-knop op het touchscreen en kiest u "Sort" (Sorteren) in het submenu-scherm van de modus.

VSort-modus

Deze modus is beschikbaar door op de "MODE" (MODUS)-knop op het touchscreen te drukken en "VSort" te kiezen in het submenu-scherm van de modus.
Met de VSORT-modus kan de gebruiker een gemengde stapel biljetten tellen en deze per coupure scheiden, vergelijkbaar met een kassa. Deze modus identificeert het eerste biljet in de invoerbak wanneer de machine begint te tellen, en als een andere coupure wordt gedetecteerd, stopt de machine en wordt een bericht weergegeven. De gebruiker moet de instructies volgen die in dat bericht worden weergegeven. Elke keer dat een coupure verandert, moet de gebruiker alle biljetten uit de uitvoerbak verwijderen en ze per coupure scheiden. Wanneer het tellen is voltooid, heeft de gebruiker alle biljetten gescheiden in stapels van elke coupure. VSORT werkt standaard met de ADD-modus, waardoor de gebruiker het totale aantal biljetten samen met de totale waarde die op het startscherm wordt weergegeven, kan bijhouden.
Wanneer de bewerking is voltooid, kan een gedetailleerd rapport worden bekeken door op de knop "REPORT" (RAPPORT) te drukken. Het rapport van de afgekeurde biljetten kan worden bekeken door op "REJECT" (AFKEUREN) op het touchscreen te tikken.
Om vanuit een andere modus terug te keren naar de VSort-modus, drukt u op de "MODE" (MODUS)-knop op het touchscreen en kiest u "VSort" in het submenu-scherm van de modus.

Gezichtsmodus

Deze modus is beschikbaar door op de "MODE" (MODUS)-knop op het touchscreen te drukken en "Face" (Gezicht) te kiezen in het submenu-scherm van de modus.
Met de gezichtsmodus kan de gebruiker biljetten sorteren op basis van of ze met de goede kant naar boven of naar beneden in de 8800R V2 zijn geladen. Het eerste biljet in de invoerbak bepaalt de sorteer- en telrichting. Als het eerste biljet door de machine naar boven wijst, telt de machine alle biljetten die naar boven wijzen en stopt elke keer dat de biljetten naar beneden wijzen en wordt een bericht op het scherm weergegeven.
De biljetten die in de tegenovergestelde richting wijzen, worden niet geteld. Het totale aantal biljetten en de totale waarde worden weergegeven op het startscherm. Wanneer de bewerking is voltooid, kan een gedetailleerd rapport worden bekeken door op de knop "REPORT" (RAPPORT) te drukken. Het rapport van de afgekeurde biljetten kan worden bekeken door op "REJECT" (AFKEUREN) op het touchscreen te tikken.
Om vanuit een andere modus terug te keren naar de gezichtsmodus, drukt u op de "MODE" (MODUS)-knop op het touchscreen en kiest u "Face" (Gezicht) in het submenu-scherm van de modus.

Oriëntatiemodus

Deze modus is beschikbaar door op de "MODE" (MODUS)-knop op het touchscreen te drukken en "Orient" (Oriëntatie) te kiezen in het submenu-scherm van de modus.
Met de oriëntatiemodus kan de gebruiker biljetten tellen en sorteren op basis van een van de 4 oriëntaties. Het eerste biljet in de invoerbak bepaalt de teloriëntatie. Elke keer dat een biljet door de machine gaat en niet overeenkomt met de oriëntatie die is bepaald door het eerste biljet, stopt de machine en wordt een bericht op het scherm weergegeven met de instructies om het niet-conforme biljet uit de uitvoerbak te verwijderen. Dit biljet wordt niet aan de telling toegevoegd. Het totale aantal biljetten en de totale waarde worden weergegeven op het startscherm.
Wanneer de bewerking is voltooid, kan een gedetailleerd rapport worden bekeken door op de knop "REPORT" (RAPPORT) te drukken. Het rapport van de afgekeurde biljetten kan worden bekeken door op "REJECT" (AFKEUREN) op het touchscreen te tikken.
Om vanuit een andere modus terug te keren naar de oriëntatiemodus, drukt u op de "MODE" (MODUS)-knop op het touchscreen en kiest u "Orient" (Oriëntatie) in het submenu-scherm van de modus.

Telmodus

Deze modus is beschikbaar door op de "MODE" (MODUS)-knop op het touchscreen te drukken en "Count" (Tellen) te kiezen in het submenu-scherm van de modus.
Met de telmodus kan de gebruiker eenvoudigweg het totale aantal biljetten tellen. Het herkent of registreert de coupure van biljetten niet. In de telmodus is de detectie van namaakgeld gedeactiveerd.
Om vanuit een andere modus terug te keren naar de telmodus, drukt u op de "MODE" (MODUS)-knop op het touchscreen en kiest u "Count" (Tellen) in het submenu-scherm van de modus.

Add-functie

Deze functie is beschikbaar door op de "ADD" (TOEVOEGEN)-knop te drukken. Wanneer de ADD-functie is geactiveerd, wordt "On" (Aan) weergegeven op het startscherm.
In deze functie telt de eenheid meerdere stapels biljetten terwijl het totale bedrag en de waarde van de getelde biljetten worden bijgehouden. Plaats de eerste stapel biljetten die moeten worden geteld in de invoerbak. Het aantal en de waarde van de biljetten worden op het scherm weergegeven. Wanneer u klaar bent om de volgende stapel biljetten te tellen, leegt u de uitvoerbak en voegt u de nieuwe stapel die moet worden geteld toe aan de invoerbak. De eenheid blijft tellen en voegt de nieuwe telling toe aan het totaal. Wanneer de bewerking is voltooid, kan een gedetailleerd rapport worden bekeken door op de knop "REPORT" (RAPPORT) te drukken. Het rapport van de afgekeurde biljetten kan worden bekeken door op "REJECT" (AFKEUREN) op het touchscreen te tikken.
Om de ADD-functie te verlaten, drukt u nogmaals op de ADD-knop.
Wanneer de ADD-functie is geactiveerd, wordt "Off" (Uit) weergegeven op het startscherm.

Batchfunctie

Deze functie is beschikbaar door op de BATCH-knop te drukken. Er verschijnt een extra scherm waarin de batchgrootte kan worden ingevoerd. Wanneer de BATCH-functie is geactiveerd, wordt de batchgrootte weergegeven op het startscherm.
Met de batchfunctie kan een specifiek doelnummer van te tellen biljetten worden ingesteld. De eenheid blijft draaien totdat het opgegeven doelnummer van biljetten in de uitvoerbak is bereikt, ongeacht of er nog extra biljetten in de invoerbak zitten. Bij het bereiken van de doelbatchgrootte stopt de eenheid en wordt een "Complete" (Voltooid)-bericht weergegeven samen met het aantal getelde biljetten. Zodra de uitvoerbak is geleegd, gaat de eenheid automatisch verder met het tellen van de volgende batch. Als de invoerbak leeg is voordat een batch is voltooid, wordt "Incompete" (Onvolledig) weergegeven. De gebruiker kan vervolgens biljetten aan de invoerbak toevoegen om de batch te voltooien of de onvolledige batch uit de uitvoerbak verwijderen.
Om de BATCH-functie te verlaten, drukt u op de BATCH-knop.
Er verschijnt een extra scherm met het nummer in het vak "BATCH AMOUNT" (BATCHBEDRAG).
Druk op de "CLEAR" (WISSEN)-knop om het batchbedrag terug te zetten op 0 en druk vervolgens op de "OK"-knop.
"Off" (Uit) wordt weergegeven op het startscherm.

Add + Batch-functie

Deze functie batchet de gewenste hoeveelheid biljetten en bewaakt tegelijkertijd het lopende totaal. Om deze functie te activeren, drukt u op de ADD- en BATCH-knop. Wanneer de ADD- en BATCH-functies zijn geactiveerd, wordt "On" (Aan) weergegeven onder de "ADD" (TOEVOEGEN)-knop en de batchgrootte onder de "BATCH"-knop op het startscherm
Om de ADD+BATCH-functie te verlaten, volgt u de instructies voor het verlaten van de functie die worden beschreven in de secties Add-functie en Batchfunctie.

Valutafunctie

Met de "CURRENCY" (VALUTA)-functie kunnen verschillende valuta's worden gekozen die door de machine worden ondersteund. Het valuta-submenu-scherm met de lijst van beschikbare valuta's USD, CAD, MXN, BRL, ARS, COP, VES, RUB, GBP, EUR kan worden geopend door op de "CURRENCY" (VALUTA)-knop op het touchscreen te drukken.

Multi-valutafunctie
Met de "MULTI-CURRENCY" (MULTI-VALUTA)-functie kan een stapel gemengde valuta's worden geteld. Deze functie kan worden geactiveerd door op de "CURRENCY" (VALUTA)-knop op het touchscreen te drukken en "Multi" te kiezen in het valuta-submenu-scherm. De eenheid kan automatisch tot 5 gemengde valuta's (USD, CAD, MXN, EUR en GBP) tegelijk detecteren en verwerken. Het totale aantal biljetten en de totale waarde voor elke valuta worden weergegeven op het startscherm.

Auto-valutafunctie
Met de "AUTO"-functie kunnen gebruikers afzonderlijke valuta's sorteren en tellen uit stapels gemengde valuta's. Deze functie kan worden geactiveerd door op de "CURRENCY" (VALUTA)-knop te drukken of de functie te kiezen "AUTO" in het valuta-submenu. De valuta van het eerste biljet in de invoerbak bepaalt het sorteer- en telvalutatype voor de hele stapel. Het rapport van de afgekeurde biljetten kan worden bekeken door op "REJECT" (AFKEUREN) op het touchscreen te tikken.

Snelheidsfunctie

Met de "SPEED" (SNELHEID)-functie kunnen gebruikers de telsnelheid van de eenheid aanpassen. Om de telsnelheid te wijzigen, drukt u op de "SPEED" (SNELHEID)-knop op het touchscreen. In de modi "MIX" (MIX), "SORT" (SORTEREN), "DSORT", "FACE" (GEZICHT) en "ORIENT" (ORIËNTEREN) kunnen de snelheidsinstellingen worden aangepast tot 800 of 1000 biljetten per minuut. In de "COUNT" (TELLEN)-modus is er een breder scala aan snelheidsopties, waaronder 800, 1000 en 1200 biljetten per minuut.

FUNCTIES NA HET TELLEN

Rapport

Deze functie is beschikbaar door op de REPORT button (rapportknop) te drukken. Het geeft een schermrapport van het totale aantal van elke getelde coupure, de waarde van de getelde biljetten van die coupure en een totale waarde van alle getelde biljetten.

Serienummerrapport

Deze functie is beschikbaar door op de REPORT button (rapportknop) en de "DETAIL" button (detailknop) te drukken in het rapportscherm; het geeft een schermrapport van elk geteld biljet met zijn serienummer en coupure.

Afdrukken

Deze functie is beschikbaar door op de "PRINT" button (afdrukknop) te drukken in het rapportscherm. Als er een printer is aangesloten op de machine, wordt er een gedetailleerde afdruk van het telrapport gemaakt.
Cassida raadt aan om de Universal Cash Handling Thermal Printer te gebruiken, die wordt geleverd met alle benodigde kabels om met de producten van Cassida te werken.
De Cassida 8800R V2 heeft een printerpoort aan de achterkant van de machine (RS-232-poort), zie het gedeelte AANZICHTEN VAN DE CASSIDA 8800R V2 om de locatie te zien.
Zorg ervoor dat de printer aan staat voordat u gaat afdrukken. (*Printer niet inbegrepen)

Menu

Het menu is toegankelijk door op de MENU button (menuknop) te drukken. Om te navigeren en de gewenste instellingen in het submenu te kiezen, raakt u de benodigde button (knop) op het touchscreen aan.

DETECTIEFUNCTIES

Detectie van valse biljetten

De Cassida 8800R V2 kan biljetten identificeren waarvan wordt vermoed dat ze vals zijn met behulp van:

• Ultraviolet (UV) lichtdetectiesysteem
• Magnetisch (MG) inktdetectiesysteem
• Infrarood (IR) detectiesysteem voor anti-namaak
• Contact Image Sensor (CIS)

Deze functies zijn standaard beschikbaar.
Wanneer er een verdacht biljet wordt gedetecteerd, piept de unit drie keer en wordt een UV SUSPECT, MG SUSPECT of IR SUSPECT-bericht weergegeven met instructies op het scherm. Het verdachte biljet wordt niet aan de telling toegevoegd.
Houd er rekening mee dat een verdacht UV-, MG- of IR-biljet niet noodzakelijkerwijs betekent dat het biljet vals is. Er zijn verschillende redenen waarom een echt biljet als vals kan worden herkend. Mogelijke redenen waarom een biljet als verdacht wordt aangegeven, zijn: directe blootstelling aan zonlicht, versleten biljet, overmatig vuil biljet of geavanceerde vervalsingstechnieken die worden gebruikt om het biljet te produceren. Afzonderlijke apparatuur kan nodig zijn om definitief te bepalen of een biljet vals is.

Detectie van halve biljetten

De Cassida 8800R V2 bevat beeldsensoren die gebruikers waarschuwen als een half biljet door het telmechanisme gaat. Deze functie wordt automatisch in alle modi geactiveerd.
Als de unit een half biljet detecteert, piept hij en wordt een HALF NOTE-bericht weergegeven met instructies op het scherm. Om de fout te wissen, moeten alle biljetten uit de stapelaar worden verwijderd. Om een verkeerde telling te voorkomen, moeten de biljetten opnieuw worden geteld.

Detectie van dubbele biljetten

Biljetten kunnen aan elkaar plakken als gevolg van overmatig vuil, vouwen of diverse andere redenen. De Cassida 8800R V2 maakt gebruik van infrarood licht-gebaseerde technologie om te bepalen of twee biljetten aan elkaar vastzitten. Deze functie is automatisch actief in alle modi.
Als er een dubbel biljet wordt aangetroffen, piept de unit en wordt een DOUBLE-bericht weergegeven met instructies op het scherm. Om de fout te wissen, moeten alle biljetten uit de stapelaar worden verwijderd. Om een verkeerde telling te voorkomen, moeten biljetten opnieuw worden geteld.

Detectie van kettingbiljetten

De Cassida 8800R V2 maakt gebruik van een zelfcontrole systeem dat de gebruiker waarschuwt in gevallen waarin meerdere biljetten tegelijkertijd door het telmechanisme gaan. Deze functie wordt in alle modi geactiveerd.
Als de unit een kettingfout detecteert, piept hij en wordt een CHAIN-bericht weergegeven met instructies op het scherm. Om de fout te wissen, moeten alle biljetten uit de stapelaar worden verwijderd. Om een verkeerde telling te voorkomen, moeten biljetten opnieuw worden geteld.

Contact Image Sensor

De Cassida 8800R V2 maakt gebruik van een contact image sensor (CIS) om de waarde van het biljet te herkennen. Deze functie wordt geactiveerd in de modi MIX, SORT, VSORT, FACE en ORIENT.
Als de unit het biljet niet kan herkennen, piept hij en wordt een IMAGE-bericht weergegeven met instructies op het scherm. Om de fout te wissen, moet het verdachte biljet uit de stapelaar worden verwijderd. Houd er rekening mee dat verdachte biljetten niet aan de telling worden toegevoegd.

ONDERHOUD

LET OP: Schakel de unit altijd UIT en koppel deze los van de stroombron voordat u gaat schoonmaken
De meeste operationele problemen kunnen worden vermeden door regelmatig onderhoud en preventief onderhoud. Regelmatig onderhoud van de Cassida 8800R V2 zal de levensduur aanzienlijk verlengen.
Om problemen te voorkomen, dient u ervoor te zorgen dat er geen metalen clips, nietjes of elastiekjes in de biljetten zitten die worden geteld. Zorg ervoor dat u de juiste procedure volgt voor het laden van de hopper, zie het gedeelte De Hopper Laden. Zorg er ook voor dat u de juiste procedure volgt voor het aanpassen van de invoeropening, zie het gedeelte Invoeropening Aanpassen.
Voor het beste resultaat wordt aanbevolen om een ​​luchtverstuiver en een zachte borstel te gebruiken om stof of vuil uit de binnenkant van de unit te verwijderen.
Vuile sensoren kunnen de prestaties van de Cassida 8800R V2 beïnvloeden en ervoor zorgen dat echte biljetten worden afgewezen. Er wordt aangeraden dat de gebruiker wekelijks onderhoud aan de unit uitvoert om de topprestaties te behouden.

• Om storingen veroorzaakt door vreemde voorwerpen te voorkomen, dient u uw machine regelmatig te reinigen
• Reinig de sensoren van de hopper en stapelaar regelmatig met de meegeleverde zachte borstel of een droge doek
• Reinig de CIS-lijn regelmatig met de meegeleverde zachte borstel of een droge doek
• Reinig alle andere sensoren regelmatig met de meegeleverde zachte borstel of een droge doek
• Rubberen rollen kunnen worden gereinigd met een licht vochtige doek. Gebruik indien mogelijk een kleine hoeveelheid isopropylalcohol om de doek vochtig te maken en de rollen te reinigen. Wacht tot de rollen volledig droog zijn voordat u de machine inschakelt.

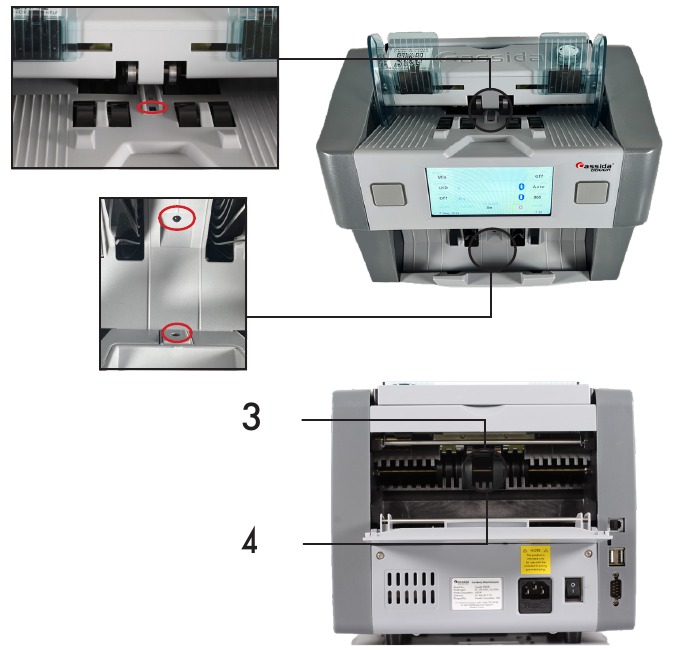

1. Hoppersensor
2. Stapelaarsensoren
3. Bovenste sensorblok
4. Onderste sensorblok

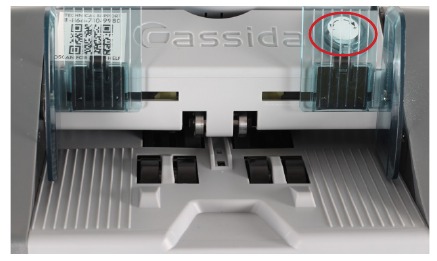

Invoeropening aanpassen

De aanpassing van de invoeropening van de unit wordt altijd uitgevoerd vóór verzending. Het kan echter nodig zijn om de invoeropening periodiek aan te passen. De rubberen onderdelen in het invoermechanisme zullen na verloop van tijd slijten, waardoor de invoeropening groter wordt. Dit kan leiden tot dubbele of halve biljetfouten. Aan de andere kant, als de invoeropening te strak is afgesteld, kan dit leiden tot kettingfouten of vastlopen van biljetten. Om de invoeropening goed af te stellen, heeft u een platte schroevendraaier nodig (niet inbegrepen).

1. Zorg ervoor dat de machine is uitgeschakeld
2. Zoek de stelschroef voor de invoeropening (zie diagram aan de rechterkant) aan de rechterbovenkant van de machine.

3. 1. In het geval van kettingfouten of het vastlopen van biljetten maakt u de invoeropening losser door aan de knop met de klok mee te draaien in de richting van het "+"-teken. Pas 1 markering aan en test de machine opnieuw. Herhaal dit indien nodig.

   2. Als er meer dan één biljet in het invoermechanisme wordt getrokken en dubbele of halve biljetfouten optreden, maakt u de invoeropening strakker door de knop tegen de klok in te draaien in de richting van het "-" teken. Pas 1 markering aan en test de machine opnieuw om te zien of het probleem is verholpen. Herhaal dit indien nodig.


Kalibratieprocedure

De contact image sensor (CIS) en infraroodsensoren (IR) in de unit zijn in de fabriek nauwkeurig gekalibreerd. Bij regelmatig gebruik kan de gevoeligheid van de sensor echter veranderen, wat mogelijk valse fouten veroorzaakt. Om dit te verhelpen, kan de unit opnieuw worden gekalibreerd met behulp van de witte kalibratiekaart (wit gelamineerd papier) die bij het product wordt geleverd. Volg de onderstaande stappen om de sensor te kalibreren:

1. Zorg ervoor dat de machine is ingeschakeld
2. Gebruik het bedieningspaneel om te navigeren door op "MENU" te drukken en vervolgens "SERVICE" te selecteren. Wanneer hierom wordt gevraagd, voert u het wachtwoord "6666" in, gevolgd door het selecteren van "CALIBRATION".

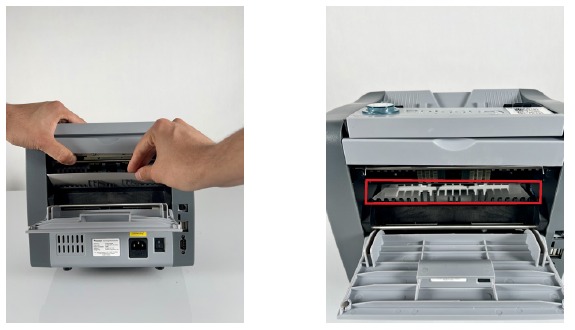

3. Draai de 8800R V2 naar de achterkant.
4. Trek aan de hendel van de achterdeur om toegang te krijgen tot de sensorblokken. Wanneer u binnen bent, krijgt u toegang tot het bovenste en onderste sensorblok met CIS-sensoren. Plaats de meegeleverde gelamineerde kalibratiekaart tussen de twee sensorblokken.


5. Ga voorzichtig verder om de achterdeur te sluiten met de kalibratiekaart in de machine.
6. Draai de machine om en druk op de "START" button (startknop) om het kalibratieproces te starten.
7. De kalibratie begint en op het kalibratiescherm wordt het bericht "In Progress" weergegeven.
8. Nadat u het bericht "CIS Calibration Successful!" (CIS-kalibratie succesvol!) ziet, schakelt u de unit uit, opent u de achterdeur opnieuw en verwijdert u voorzichtig de kalibratiekaart.
9. Reset de machine door deze uit en vervolgens weer in te schakelen.
10. De CIS-kalibratie is voltooid
11. Dezelfde stappen moeten worden genomen voor het UV + IR-kalibratieproces.

Probleemoplossing

Foutmeldingweergave:

Andere mogelijke fouten:

Contactinformatie
Technische ondersteuningscontactinformatie:
E-mail: support@cassidausa.com
Telefoon: 1-888-800-0303 optie 1 en vervolgens 2
Als u contact moet opnemen met het Cassida Technical Service Center, houd dan de volgende informatie bij de hand:

• Productmodel: Bevindt zich op de achterkant van de machine.
• Serienummer: Bevindt zich op de achterkant van de machine.
• Aard van het probleem: Wat is er gebeurd en wanneer is het gebeurd?
  Heeft de machine een foutmelding weergegeven?
• Ondernomen stappen: Stappen die al zijn ondernomen om het probleem op te lossen, en de resultaten (indien van toepassing)

Belangrijke veiligheidsopmerkingen

Deze handleiding bevat belangrijke informatie over veiligheidsmaatregelen en operationele functies. Lees deze zorgvuldig door voordat u uw biljetten- en lezer gebruikt en bewaar deze voor toekomstig gebruik. Hoewel alles in het werk is gesteld om alle functies in deze gebruikershandleiding op te nemen, weerspiegelen de vermelde specificaties mogelijk niet alle functies van de latere softwareversies. Als u vragen heeft over uw Cassida 8800R V2 en de werking ervan, neem dan contact op met de technische ondersteuning via www.CassidaUSA.com/support

VERSTIKKINGSGEVAAR. KLEINE ONDERDELEN. Niet geschikt voor kinderen jonger dan 3 jaar.	RISICO OP ELEKTRISCHE SCHOK. Deze apparatuur mag alleen worden onderhouden door opgeleid personeel.	NIET IN DE PRULLENBAK GOOIEN. Volg de juiste lokale procedure voor elektronisch afval.	GEVAARLIJKE BEWEGENDE ONDERDELEN Plaats geen vingers, haar, kleding, lanyard... in de buurt van bewegende onderdelen.

Bij het gebruik van dit apparaat moeten altijd elementaire veiligheidsmaatregelen worden genomen, waaronder de volgende:

• Gebruik dit apparaat niet in gebieden waar het kan worden blootgesteld aan water of andere vloeistoffen
• Gebruik alleen het netsnoer dat bij de machine is geleverd. Steek het netsnoer in een correct geaard stopcontact. Verwijder de aardingspen niet van het netsnoer. Het niet correct aarden van de machine kan leiden tot ernstig letsel of brand.
• Zorg ervoor dat het apparaat op een vlakke ondergrond is geïnstalleerd. Gebruik de machine niet in gebieden met een hoge temperatuur, vochtigheid of rook, omdat deze omstandigheden een goede werking kunnen verhinderen.
• Dit apparaat is ontworpen voor gebruik binnenshuis in een geventileerde omgeving. Houd de machine uit de buurt van direct zonlicht en sterke magnetische velden. Deze kunnen de sensoren voor het detecteren van vals geld verstoren.
• Als u het apparaat gedurende langere tijd niet gebruikt, trek dan het netsnoer uit het stopcontact.
• Trek de stekker van het apparaat uit het stopcontact voordat u het schoonmaakt. Gebruik een vochtige doek of speciaal ontworpen onderhoudsaccessoires, zoals een luchtblazer, een zachte borstel of reinigingskaarten.
• Om het risico op elektrische schokken te vermijden, mag u dit apparaat niet uit elkaar halen. Demontage stelt u bloot aan gevaarlijke spanningen en andere veiligheidsrisico's. Onjuiste montage kan elektrische schokken veroorzaken wanneer het apparaat vervolgens wordt gebruikt.
• Breng het apparaat naar een gekwalificeerde technicus wanneer service of reparatie nodig is. Probeer niet zelf onderdelen te vervangen, tenzij u wordt geholpen door een Cassida Technical Service Center. Geleverde reserveonderdelen zijn alleen bedoeld voor gebruik door gekwalificeerd personeel.
