Tyger T3 - Gebruikershandleiding voor de afdekking

INLEIDING

HULP NODIG?
Neem contact met ons op:
1-866-340-3038

BENODIGD GEREEDSCHAP (niet inbegrepen)

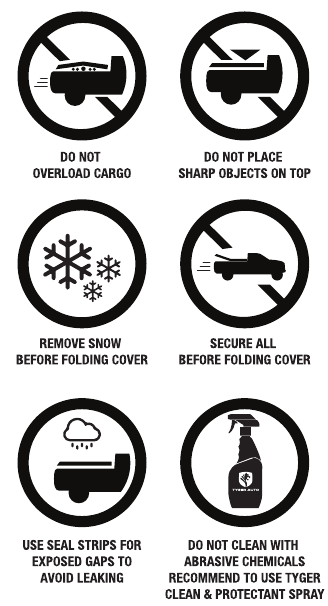

LET OP
LEES DE INSTRUCTIES ZORGVULDIG DOOR VOORDAT U MET DE INSTALLATIE BEGINT. VERWIJDER DE INHOUD UIT DE DOOS EN CONTROLEER OF ALLE ONDERDELEN AANWEZIG ZIJN. HET NIET IDENTIFICEREN VAN SCHADE VOOR DE INSTALLATIE KAN LEIDEN TOT AFWIJZING VAN ELKE CLAIM.

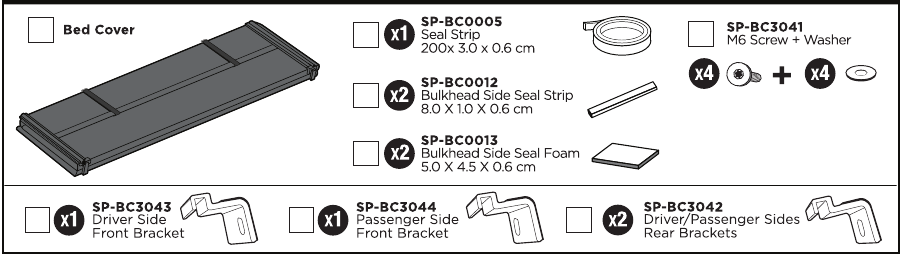

ONDERDELEN

(ALLEEN GEMARKEERDE ITEMS ZIJN INBEGREPEN)

Klantenservice: www.tygerauto.com/contact

INSTALLATIE

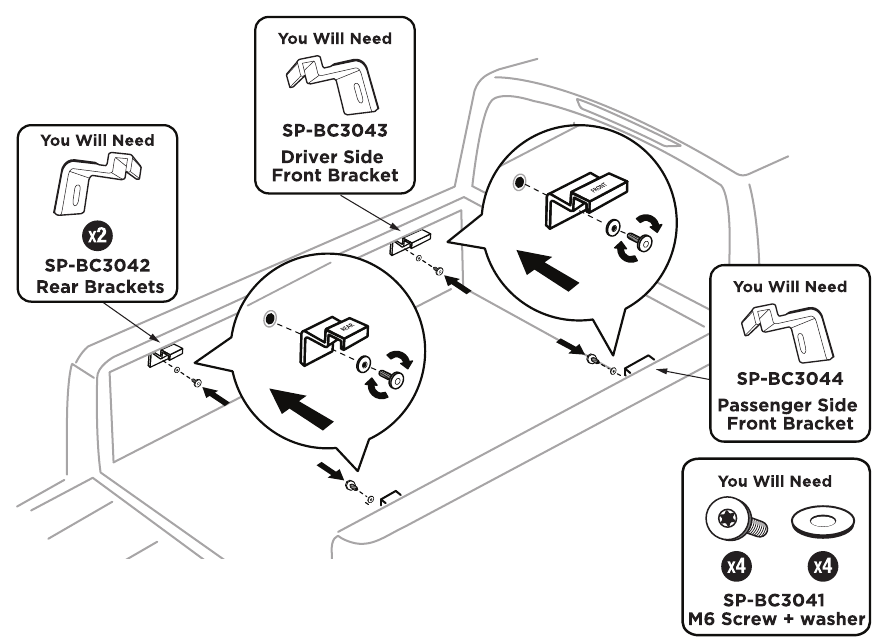

1. INSTALLEER DE BEVESTIGINGEN.

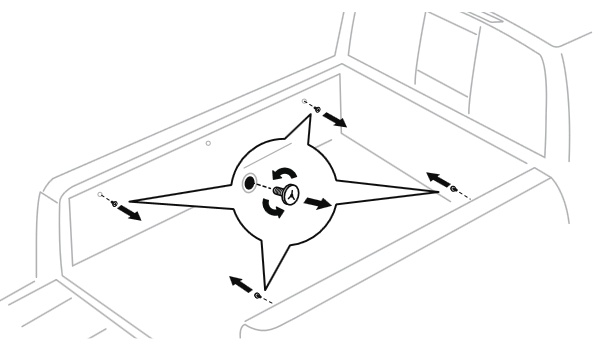

• Verwijder 4 fabrieksschroeven van 4 aangegeven locaties.
• Gebruik (1) schroef met (1) ring per stuk om (2) achterste bevestigingen, (1) voorste bevestiging aan de bestuurderszijde en (1) voorste bevestiging aan de passagierszijde te installeren.

LET OP
ALS ER HULPSTUKKEN ZIJN GEÏNSTALLEERD, MOETEN DEZE WORDEN VERWIJDERD TERWIJL DE TONNEAU-AFDEKKING IS GEÏNSTALLEERD.

2. INSTALLEER DE BAKAFDEKKING


• Reinig de laadbak van de truck grondig voor de installatie.
• Plak de meegeleverde voorste afdichtingsstrip op de voorste laadbakrand door deze uit te lijnen met de buitenrand.

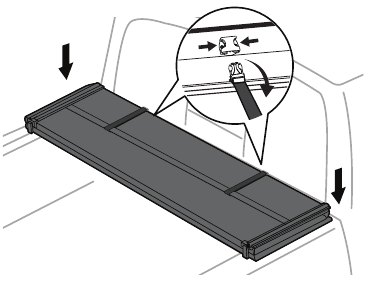

• Plaats de gemonteerde afdekking op het schot tegen de cabine en maak de veiligheidsgespen los.

LET OP

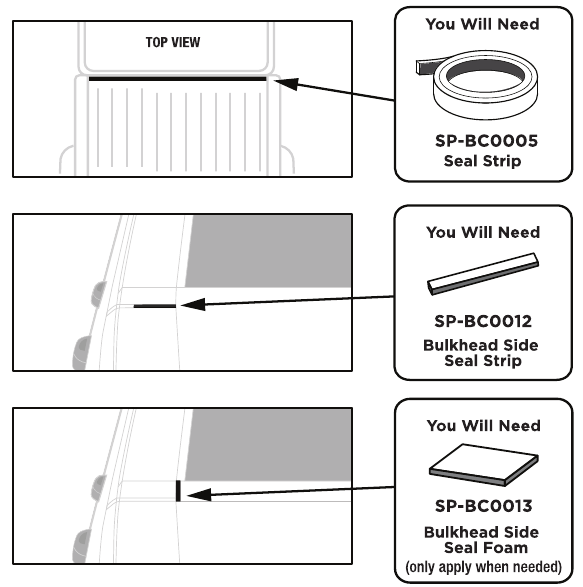

Breng ter voorbereiding op de installatie de meegeleverde lange schuimstrip van de weerbestendige afdichting aan over de VOLLEDIGE bovenste breedte van de voorste laadbakpaneelrail.

LET OP
Breng de meegeleverde schuimstrips voor de zijafdichting aan over de kleine inkepingen langs de beide zijpanelen van de laadbak in de buurt van het cabine-uiteinde.

LET OP
Breng de meegeleverde schuimstrips voor de zijafdichting aan over de kleine inkepingen langs de beide zijpanelen van de laadbak in de buurt van het cabine-uiteinde.

• Plaats de afdekkingsconstructie op de voorste laadbakrail tegen de cabine.
• Ontgrendel de veiligheidsgespen.

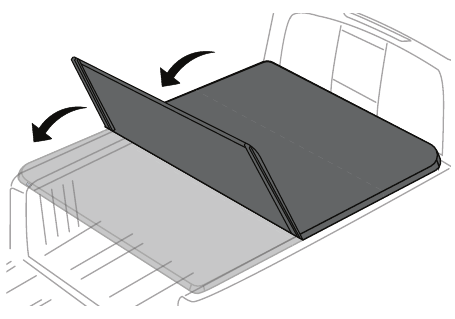

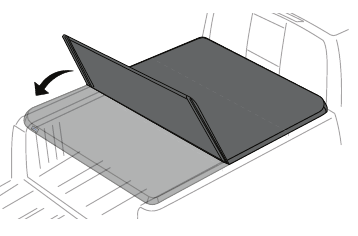

• Vouw de afdekking volledig uit in de richting van de achterklep en zorg ervoor dat de afdekking aan alle zijden is uitgelijnd.

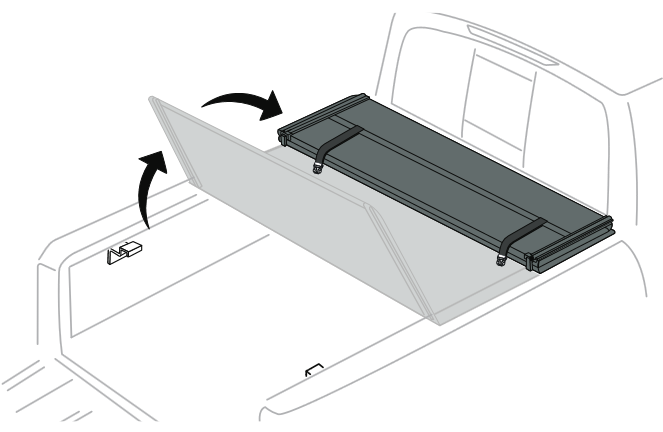

3. Vouw de afdekking voorzichtig terug zonder de positie op de laadbak te veranderen.


4. KLEMMEN & GREEP

• Deze klemmen en grendels zijn al bevestigd aan de gemonteerde overkapping.


5. GEBRUIK VAN VOORSTE KLEMMEN

   1. Trek de voorste klemmen in verticale positie naar beneden.
   2. Haak het kaakgedeelte van de klem onder de geïnstalleerde voorste bevestiging. Laat ruimte op de bevestiging voor de veiligheidsklem.

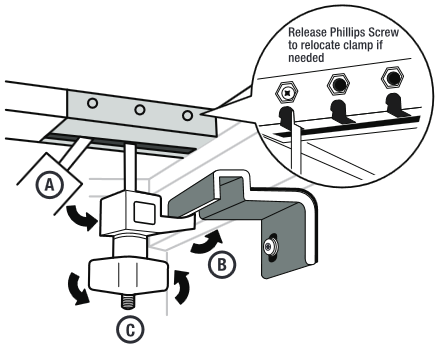

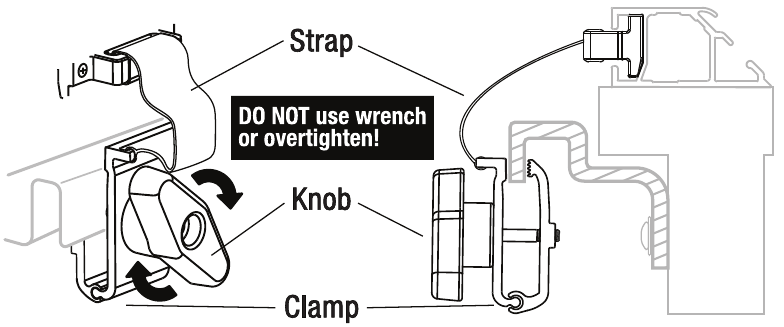

   3. Draai aan de knop totdat de Q-afdichting aan de zijkant van de afdekking is samengedrukt en de klem goed vastzit.

Gebruik GEEN moersleutel en draai de klemmen niet te vast aan!

6. GEBRUIK VAN VEILIGHEIDSKLEMMEN


• Draai de knop tegen de klok in om de veiligheidsklem met de riem los te maken, bevestig de klem aan dezelfde voorste bevestiging.

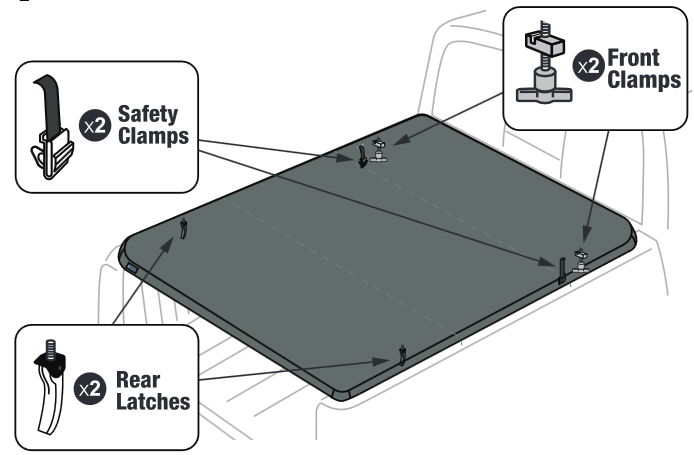

7. Vouw de afdekking volledig uit in de richting van de achterklep.


8. GEBRUIK VAN ACHTERSTE GREEP

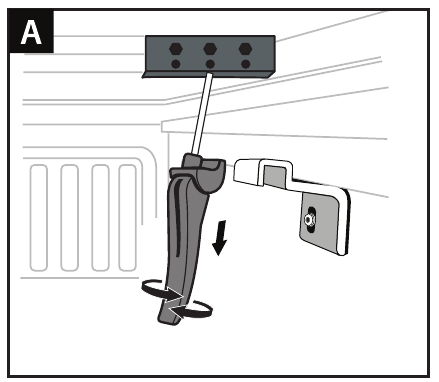

1. Begin met het omlaagtrekken van de greep van de vergrendeling aan de achterkant van de afdekking. Draai vervolgens de greep los om de positie te verlagen.

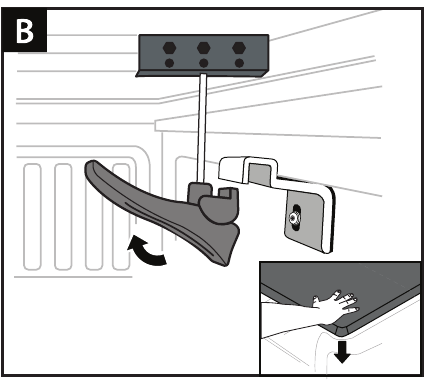

2. Zorg ervoor dat de greep van de vergrendeling in de hoogste positie (meer dan 900) is geheven. Blijf vervolgens, met één hand stevig op de hoek van de afdekking gedrukt, de positie van de kaak ten opzichte van de achterste bevestiging aanpassen.

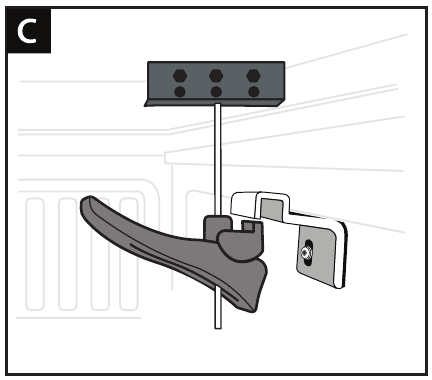

3. Voor het beste resultaat moet de opening van de vergrendelingskaak waterpas staan met de bevestiging zonder de toegang tot de groef van de kaak te belemmeren.

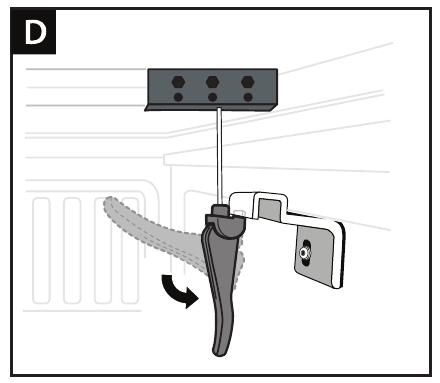

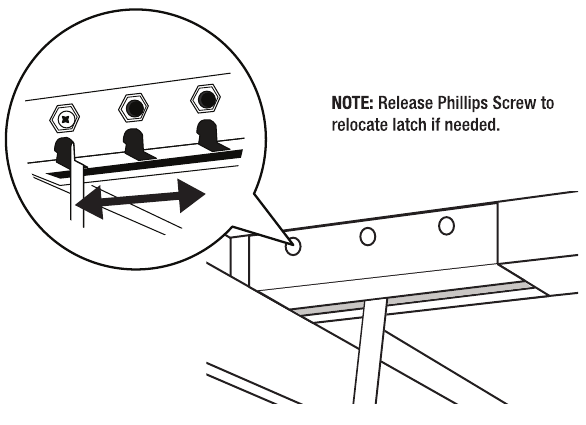

4. Vergrendel de kaakgroef volledig tegen de bevestiging. Draai vervolgens de greep omlaag om deze vast te zetten. Ga terug en pas de kaakpositie opnieuw aan in STAP B als u speling op de vergrendeling ervaart.

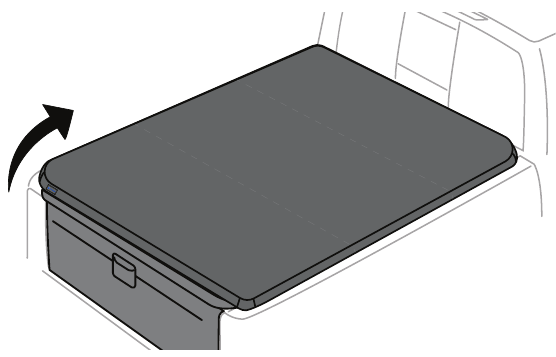

9. VOLTOOI DE INSTALLATIE

• Nadat de achterste vergrendelingen stevig zijn vergrendeld, sluit/vergrendel de achterklep en de afdekking kan niet van buitenaf worden geopend.

VOLTOOID!!!
OPMERKING: DE AFDEKKING DEKT MOGELIJK NIET VOLLEDIG DE BUITENRAND VAN DE LAADBAKRAILS VANWEGE EEN LICHT VERSCHIL IN DE VORM VAN DE LAADBAK VOOR VERSCHILLENDE JAARMODELLEN.

10. DE AFDEKKING OPVOUWEN

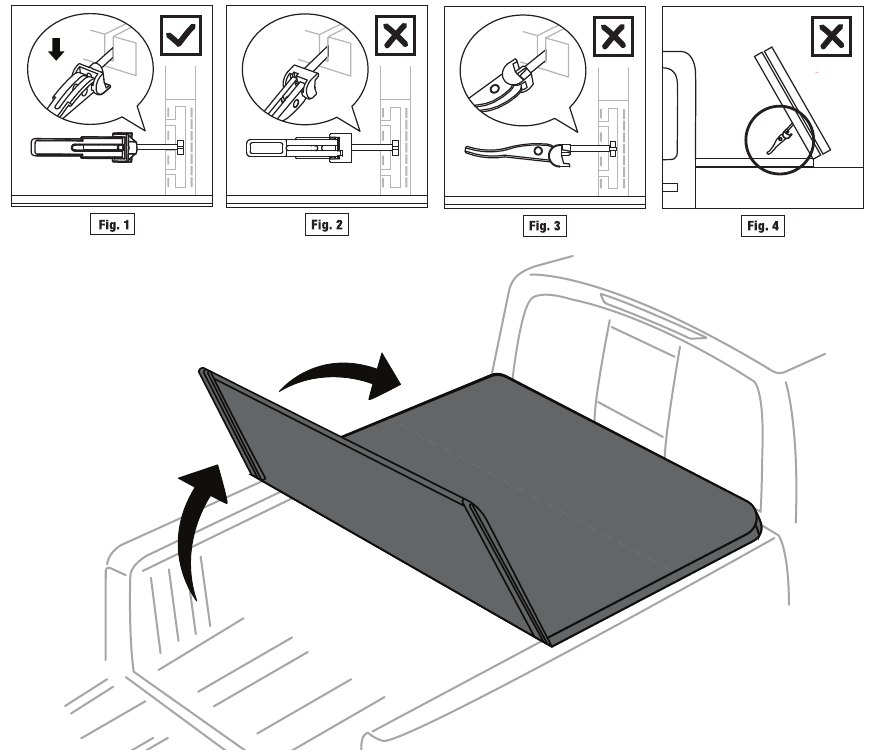

• Open de achterklep en maak de achterste vergrendelingen los. Vouw de afdekking één keer op; zet de achterste vergrendeling aan beide zijden vast in de groef met het kaakgedeelte van de klem naar beneden gericht, zoals weergegeven in Fig.1. Alle andere onjuiste methoden die worden weergegeven in Fig.2-4 veroorzaken schade aan het vinyl en maken de garantie ongeldig.

• Zorg ervoor dat de veiligheidsgespen aan beide zijden goed zijn vastgemaakt.


LET OP
MAAK DE VOORSTE KLEMMEN EN VEILIGHEIDSKLEMMEN NIET LOS WANNEER U DE AFDEKKING UITVOUWT, EN ZORG ERVOOR DAT ZE ALLEMAAL ZIJN VASTGEZET!
