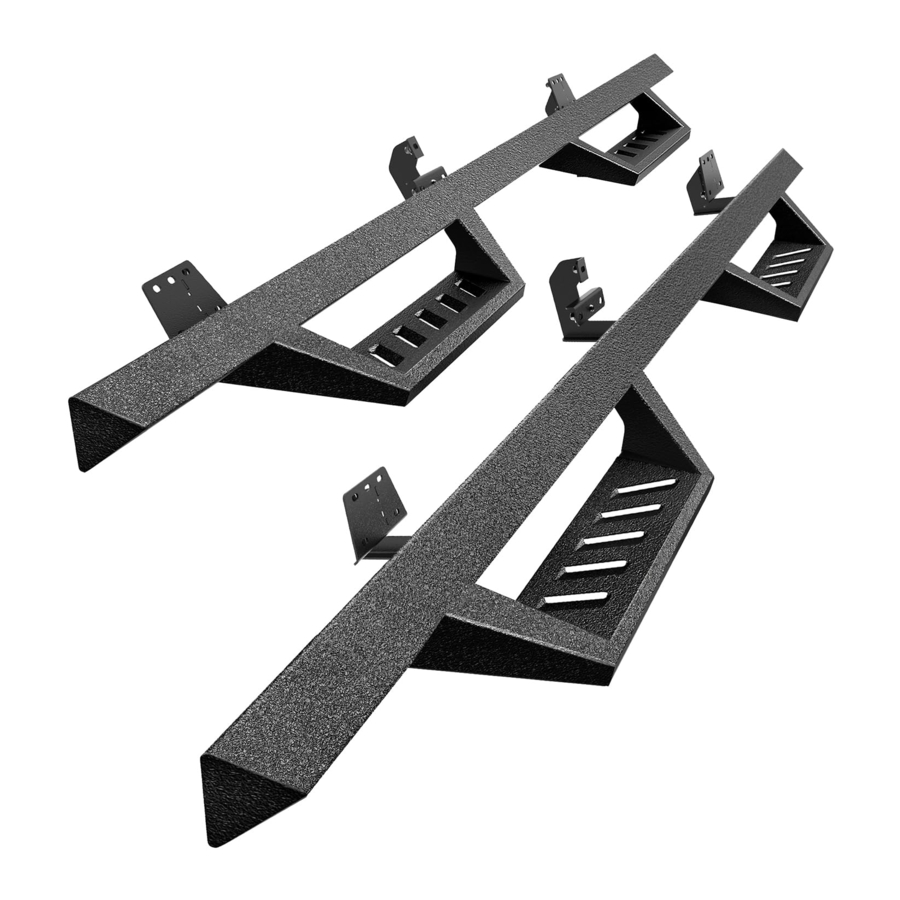

Tyger LanderX TG-LX3D82358 Handleiding

Inhoud

VOOR DE INSTALLATIE

LEES DE INSTRUCTIES ZORGVULDIG DOOR VOORDAT U MET DE INSTALLATIE BEGINT. VERWIJDER DE INHOUD UIT DE DOOS EN CONTROLEER OF ALLE ONDERDELEN AANWEZIG ZIJN. HET NIET IDENTIFICEREN VAN SCHADE VOOR DE INSTALLATIE KAN LEIDEN TOT AFWIJZING VAN ELKE CLAIM. ALS ER ONDERDELEN ONTBREKEN OF SCHADE WORDT GECONSTATEERD, MAAK DAN EEN FOTO VOOR DE CLAIM. OM UW CLAIM IN TE DIENEN, BEZOEK: WWW.TYGERAUTO.COM/CONTACT

KOPPELWAARDEN

Boutmaat Klasse 8.8 Koppel (ft-lbs) Klasse 10.9 Koppel (ft-lbs)
6 mm 6-7 6-7
8 mm 15-16 22-23
10 mm 31-32 44-45
12 mm 54-55 78-79
14 mm 87-88 125-126

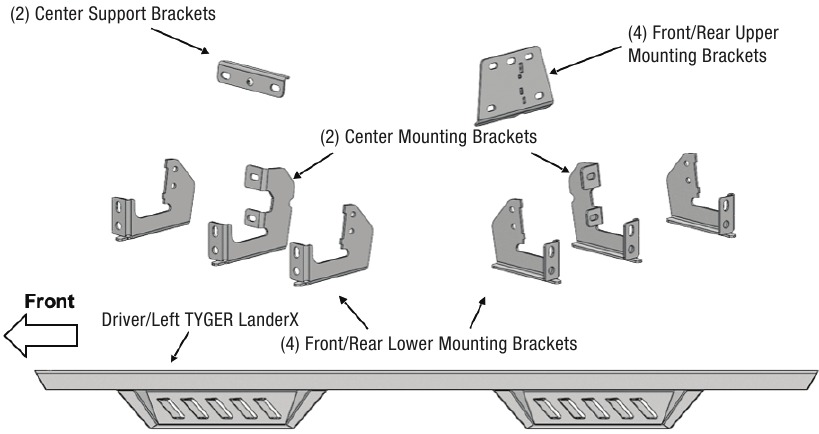

Onderdelenlijst


x1 Bestuurder/Links TYGER LanderX
x1 Passagier/Rechts TYGER LanderX
x4 Voorste/Achterste bovenste montagebeugels
x4 Voorste/Achterste onderste montagebeugels
x2 Middelste montagebeugels
x2 Middelste steunbeugels
x8 8 mm x 25 mm zeskantbouten
x12 8 mm x 25 mm combinatiebouten
x20 8 mm x 24 mm OD x 2 mm platte ringen
x16 8 mm x 16 mm OD x 1,6 mm platte ringen
x28 8 mm nylon borgmoeren

INSTALLATIE

PROCEDURE: VERWIJDER DE INHOUD UIT DE DOOS. CONTROLEER OF ALLE ONDERDELEN AANWEZIG ZIJN. LEES DE INSTRUCTIES ZORGVULDIG DOOR VOORDAT U MET DE INSTALLATIE BEGINT. GEBRUIK EEN DRAADBORSTEL OM DE MONTAGESTUDS VRIJ TE MAKEN VAN VERF EN VUIL.

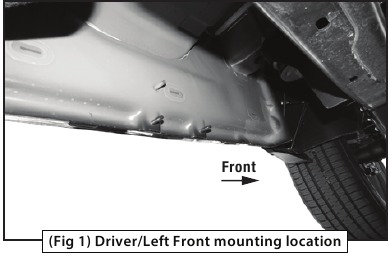

  1. Begin de installatie aan de bestuurders-/linkerzijde van het voertuig. Zoek de (3) fabrieksst studs aan de binnenkant van het carrosseriepaneel.
    Installatie - Stap 1

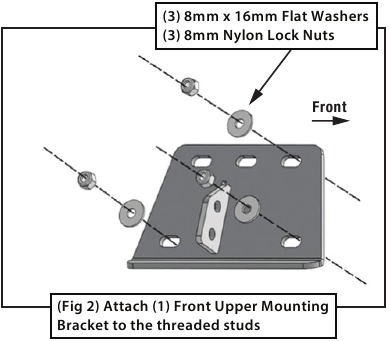

  2. Selecteer (1) voorste bovenste montagebeugel. Bevestig de montagebeugel aan de (3) fabrieksst studs met (3) 8 mm x 24 mm platte ringen en (3) 8 mm nylon borgmoeren (afb. 2). Draai de bevestigingsmiddelen NIET vast.
    Installatie - Stap 2

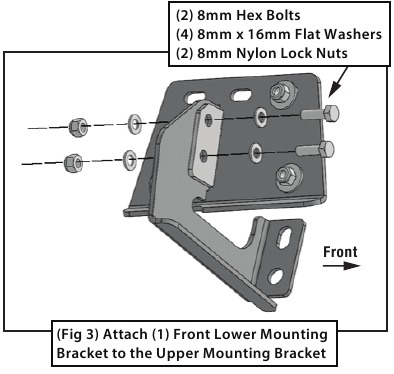

  3. Selecteer (1) voorste onderste montagebeugel. Bevestig de onderste beugel aan de korte zijde van de bovenste beugel met (2) 8 mm zeskantbouten, (4) 8 mm x 16 mm platte ringen en (2) 8 mm nylon borgmoeren (afb. 3). Draai de bevestigingsmiddelen NIET vast.
    Installatie - Stap 3

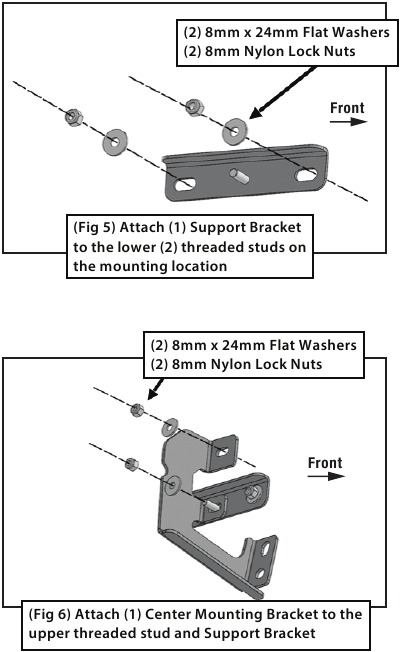

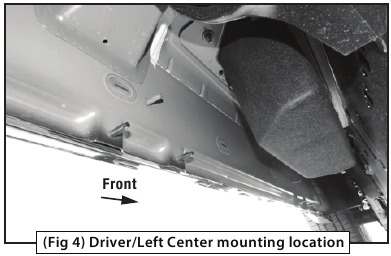

  4. Ga naar de middelste locatie (afb. 4). Selecteer (1) middelste steunbeugel. Bevestig de steunbeugel aan de (2) onderste schroefdraad studs met (2) 8 mm x 24 mm platte ringen en (2) 8 mm nylon borgmoeren (afb. 5). Selecteer (1) middelste montagebeugel en bevestig deze aan de steunbeugel en de bovenste schroefdraad stud met (2) 8 mm x 24 mm platte ringen en (2) 8 mm nylon borgmoeren (afb. 6). Draai de bevestigingsmiddelen NIET vast.
    Installatie - Stap 4
    Installatie - Stap 5

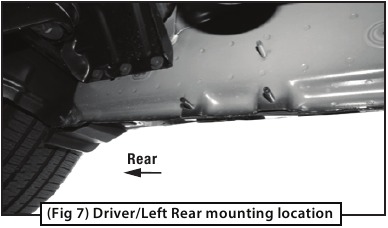

  5. Herhaal STAPPEN 2-3 om (1) achterste bovenste montagebeugel en (1) achterste onderste montagebeugel aan de achterste montagelocatie te bevestigen (afb. 7). Draai de bevestigingsmiddelen NIET vast.
    Installatie - Stap 6

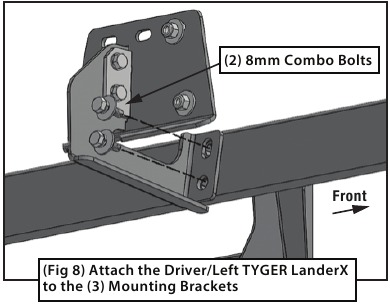

  6. Selecteer de bestuurder/linker TYGER LanderX. Plaats met behulp van een assistent de TYGER LanderX op de (3) montagebeugels. Bevestig de TYGER LanderX aan de montagebeugels met (6) 8 mm combinatiebouten (afb. 8). Draai de bevestigingsmiddelen NIET vast.
    Installatie - Stap 7
  7. Stel de TYGER LanderX indien nodig waterpas en af en draai vervolgens alle bevestigingsmiddelen volledig vast.
  8. Herhaal STAPPEN 1-7 om de passagier/rechter TYGER LanderX te bevestigen.
  9. Voer periodieke inspecties van de installatie uit om er zeker van te zijn dat alle bevestigingsmiddelen vast en stevig zitten.

Klantenservice: www.tygerauto.com/contact

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Tyger LanderX TG-LX3D82358 Handleiding
