Voorafgaand aan de installatie

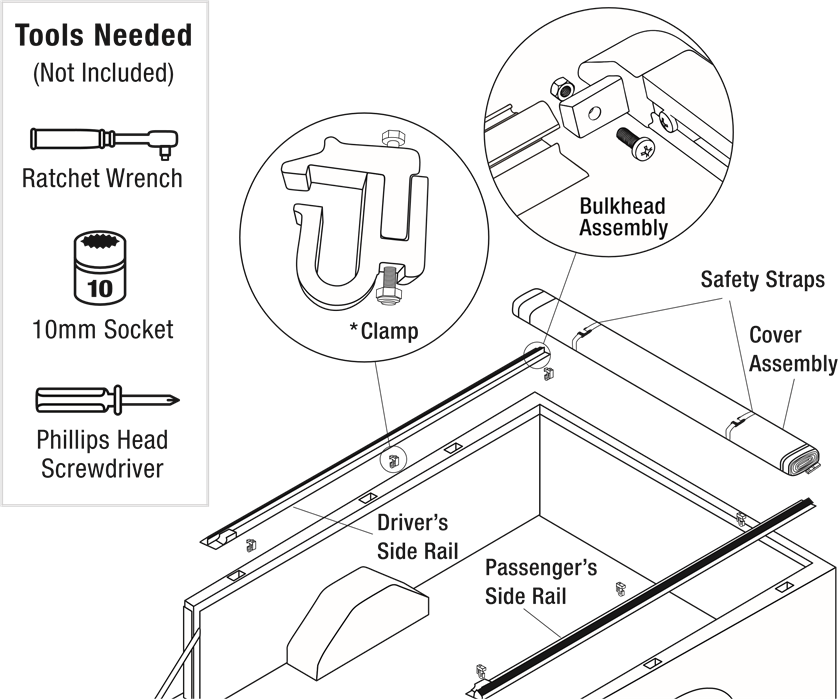

Controleer de bijgevoegde checklist om er zeker van te zijn dat alle onderdelen in de verpakking zitten.
* Het aantal en de vorm van de klemmen kan variëren per voertuig. Raadpleeg de checklist.

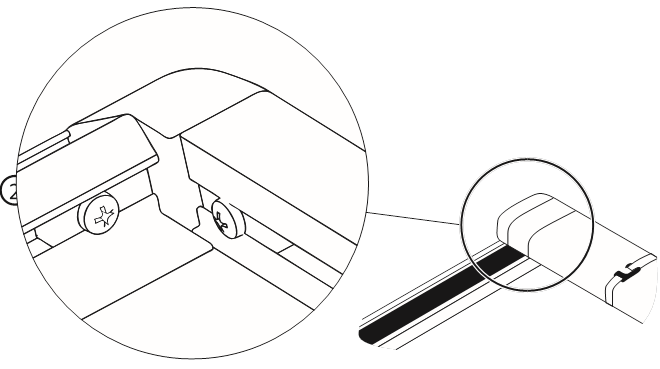

De afdekkingsconstructie installeren
Plaats de afdekkingsconstructie op de voorste truckrail, draai de schroef in de schotconstructie los, schuif de zijrail in de gleuf en draai de schroef weer vast om de schotconstructie vast te zetten. Volg dezelfde procedure voor de andere kant.

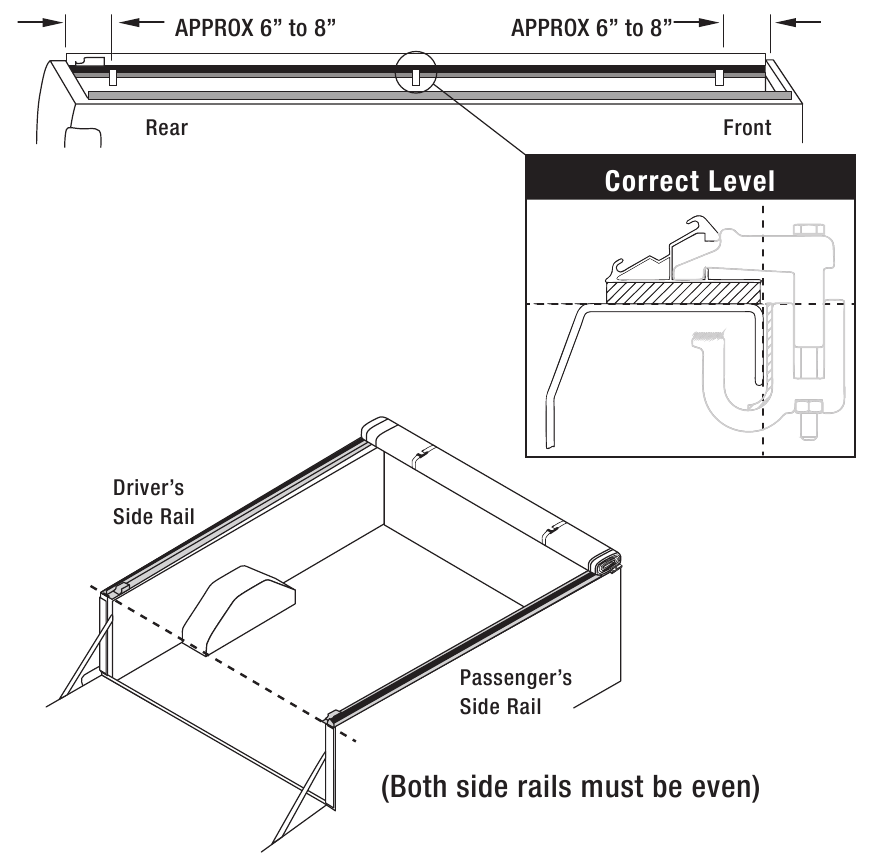

Zijrails positioneren
Lijn de binnenrand van de zijrail uit met de binnenrand van de truckbedrail. Laat vervolgens ongeveer 6"-8" ruimte aan elk uiteinde en verdeel de meegeleverde klemmen gelijkmatig langs de zijrail. Zorg ervoor dat de zijrails zo worden geplaatst dat de afstand tot de achterklep aan beide zijden gelijk is.

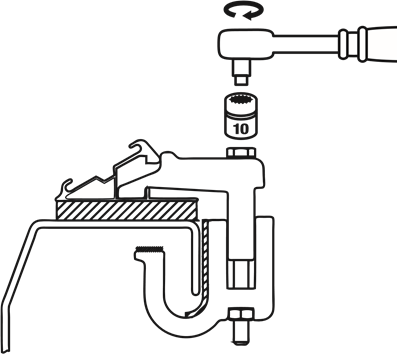

Klemmen vastdraaien
Draai de klemmen pas vast als alle klemmen en zijrails in de juiste positie zitten. (Zie stap 5)
Voor Nissan en Toyota met een af fabriek geïnstalleerd railsysteem voor hulpprogramma's is een afzonderlijke instructie voor de installatie van de klemmen bijgevoegd.
OPMERKING: Voor een bedbekleding over de rail zijn kleine gaten van 2"x 4" nodig om de klem vast te maken

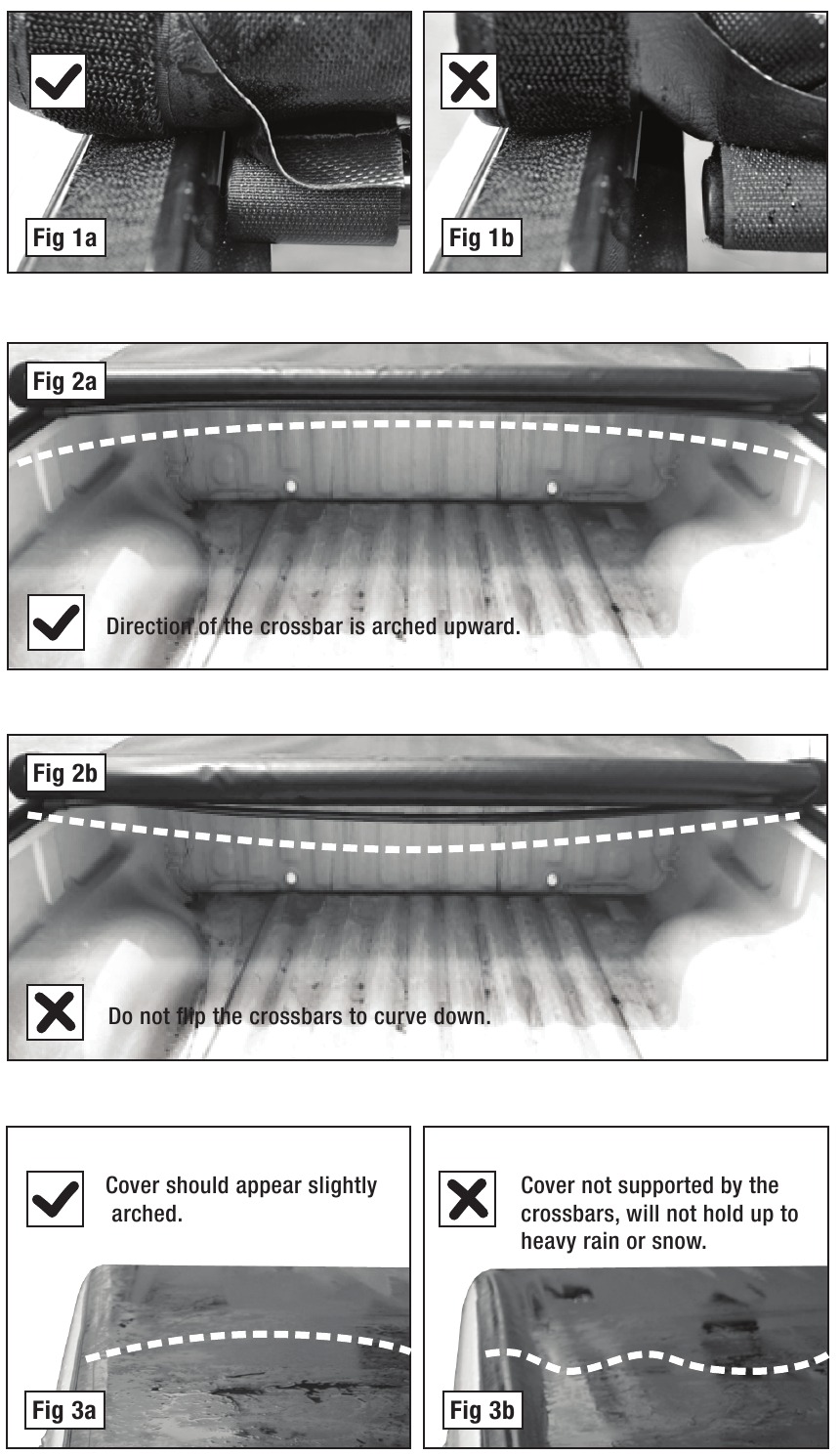

De afdekking oprollen
Zorg er bij het oprollen van de afdekking voor dat de uiteinden van de dwarsbalk op de zijrails rusten en dat de richting van de dwarsbalk naar boven is gebogen. (Afb. 1a, Afb. 2a, Afb. 3a).
Incorrecte positie van de dwarsbalk; dit zorgt ervoor dat er water in het midden blijft staan (Afb. 1b, Afb. 2b, Afb. 3b).

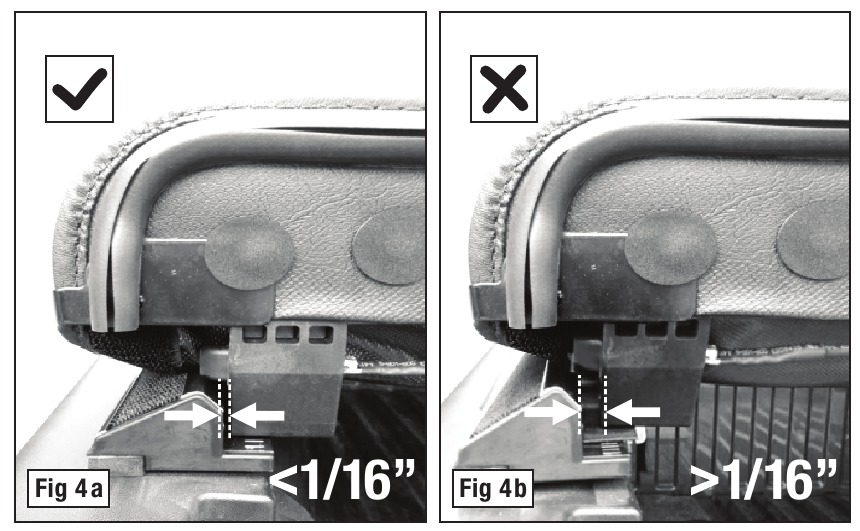

De afdekking vergrendelen en ontgrendelen
Zorg ervoor dat de opening tussen de vergrendelingsclip en de zijrail aan het uiteinde van de achterklep minder dan 1/16" is voor een goede beveiliging van de afdekking (Afb. 4a). Pas zo nodig de positie van de zijrails aan.
De afdekking vergrendelt niet veilig als de opening groter is dan 1/16" (Afb. 4b).

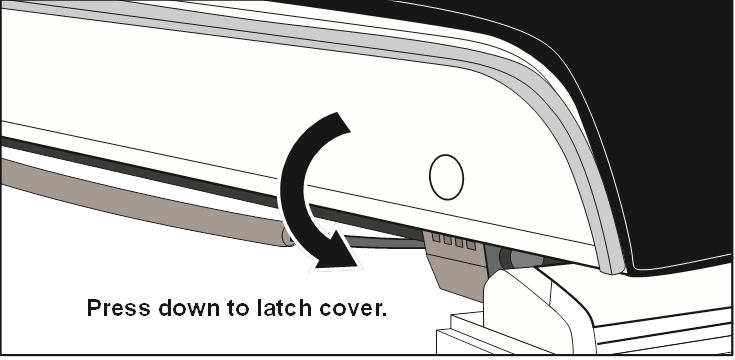

Vergrendelen

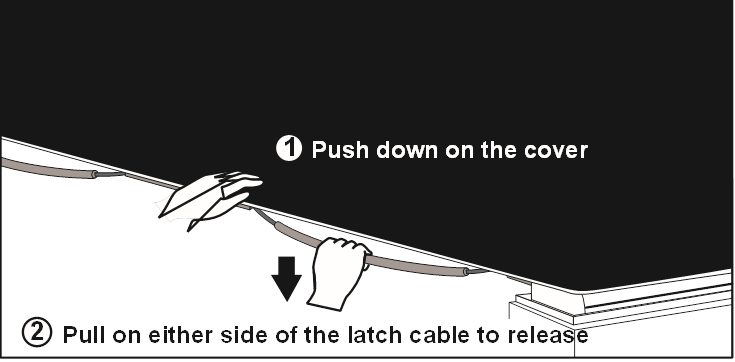

Ontgrendelen

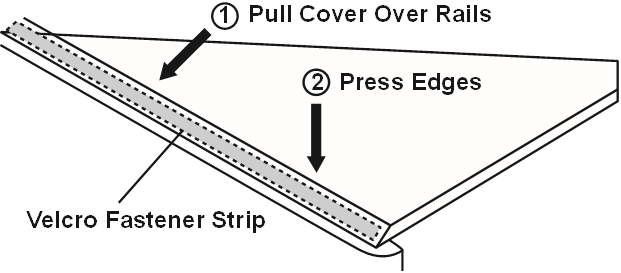

Klittenbandsluiting vastmaken
Trek de afdekking horizontaal over de zijrails en druk de rand naar beneden om de klittenbandsluiting vast te maken. Deze stap moet worden uitgevoerd nadat de afdekking is vergrendeld.
OPMERKING: De afdekking moet worden vergrendeld voordat de achterklep wordt gesloten.
OPMERKINGEN

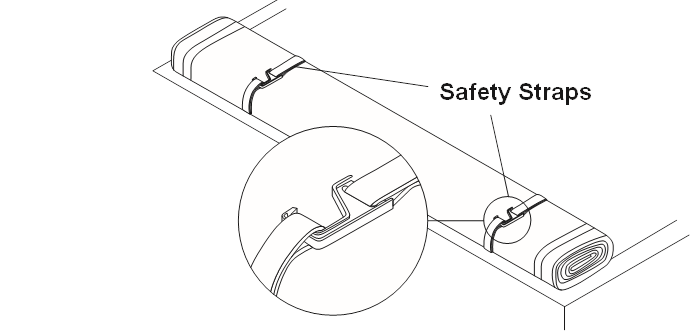

De afdekking openen
Rol de afdekking naar de cabine en zet deze vast door de veiligheidsriem aan beide zijden aan de voorste lus te haken.

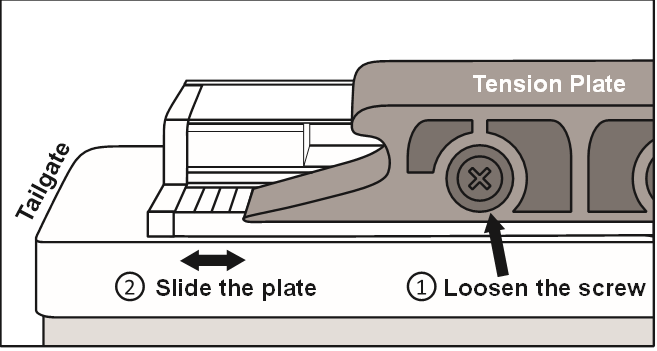

Spanningscontrolesysteem
Afhankelijk van de weersomstandigheden kan het nodig zijn om het spanningscontrolesysteem aan te passen. Om aan te passen, draait u de schroef op de spanningsplaat los, waarna de spanningsplaat heen en weer kan worden geschoven.
- Verplaats de spanningsplaat slechts één stap tegelijk.
- Elke stap geeft 1/8 inch spanningsaanpassing.
PROBLEEMOPLOSSING
Vergrendeling springt gemakkelijk omhoog |
|
Vergrendelingssysteem is vastgelopen |
|
Waterophoping op de afdekking |
|
Afdekking lijkt een beetje kort |
|
Voorste bedrail is lager dan de zijkanten |
|
Onderhoud en verzorging |
|
Als u het antwoord niet kunt vinden, neem dan rechtstreeks contact met ons op via www.TygerAuto.com/contact met foto's die de problemen laten zien.
We zijn er altijd om te helpen!
www.TygerAuto.com
