INLEIDING

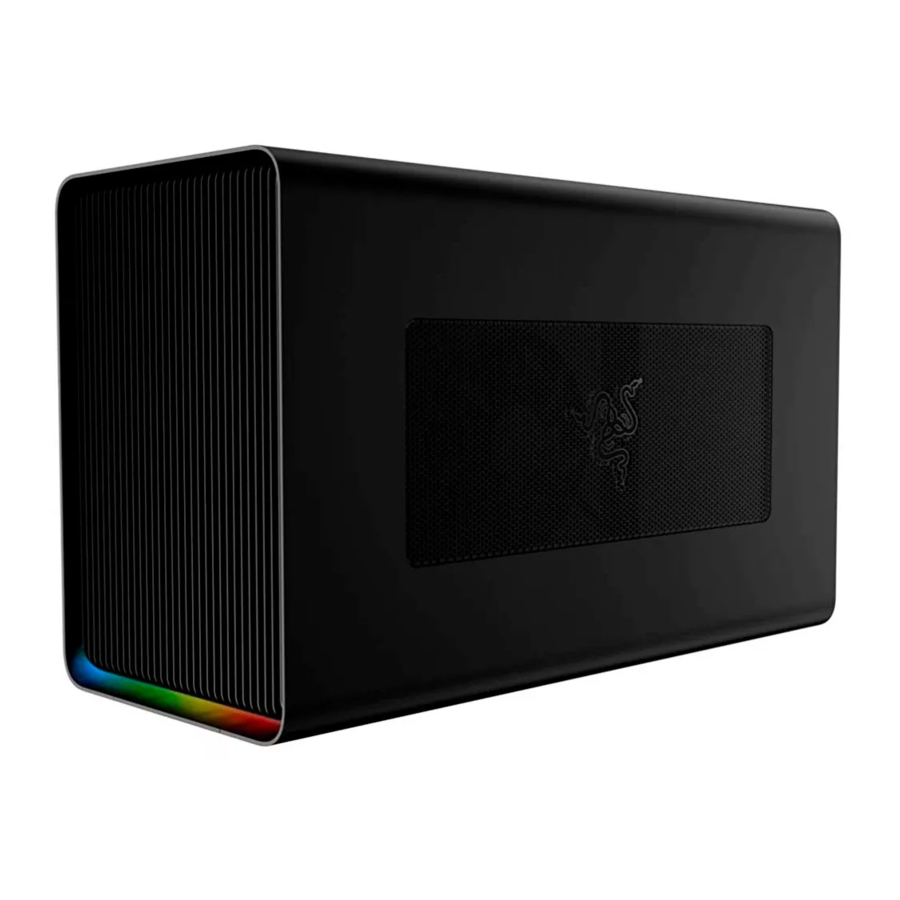

De Razer Core X Thunderbolt 3 externe desktop graphics behuizing verandert je laptop in een gaming machine van desktopklasse door externe NVIDIA GeForce, NVIDIA Quadro of AMD Radeon graphics toe te voegen*. De enorme 650W voeding voedt de grafische kaart en levert 100W aan compatibele laptops via USB-C. Schoonheid ontmoet beest met de ultieme externe graphics oplossing.

*Grafische kaart wordt apart verkocht.

INHOUD VAN DE VERPAKKING / SYSTEEMEISEN

INHOUD VAN DE VERPAKKING

• Razer Core X externe graphics behuizing
• Thunderbolt 3 (USB-C) kabel
• Stroomkabel*
• Gids met belangrijke productinformatie

*kan stroomkabels voor specifieke regio's bevatten

SYSTEEMEISEN

• Pc of Mac met Thunderbolt 3 externe graphics ondersteuning
• Razer Core X compatibele PCI-E grafische kaart
• Windows 10 64-bits (RS1 of hoger)
• OSX 10.13.4 (of hoger)

Opmerking: Bezoek rzr.to/core voor compatibiliteitsinformatie; en om de nieuwste driver- en firmware-updates te downloaden.

REGISTRATIE / TECHNISCHE ONDERSTEUNING

REGISTRATIE
Registreer je product online op razerid.razerom/warranty om real-time informatie te ontvangen over de garantiestatus van je product.
Als je je nog niet hebt geregistreerd voor een Razer ID, registreer je dan nu op razerid.razer.com om een breed scala aan Razer-voordelen te ontvangen.

TECHNISCHE ONDERSTEUNING

• 1 jaar beperkte fabrieksgarantie.
• Gratis online technische ondersteuning op support.razer.com

TECHNISCHE SPECIFICATIES

TECHNISCHE SPECIFICATIES

• Modelnr.: RC21-0131
• Productnr.: RC21-01310100
• Verbinding met pc: Thunderbolt 3/USB-C (tot 40 Gbps) kabel
• GPU-ondersteuning (Desktop grafische kaart niet inbegrepen)
  • GPU-type: Tot 3-slots breed, volledige lengte, PCl-Express x 16 grafische kaart
• Razer Core X Interne afmetingen (ong.): 330 mm (lengte*) x 160 mm (hoogte) x 60 mm (breedte)
  *Hoogte gemeten vanaf de bovenkant van de PCIe-connector tot de onderkant van de vergrendelingspennen
• Interne voeding: 650W
• Laptop stroomvoorziening: Tot 100 W via USB-C

GESCHATTE GROOTTE & GEWICHT

• Lengte: 374 mm
• Hoogte: 232 mm
• Breedte: 168 mm
• Gewicht: 6,46 kg

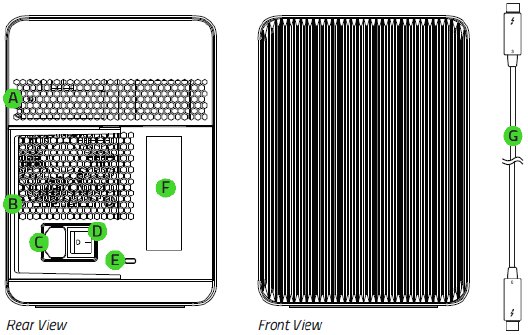

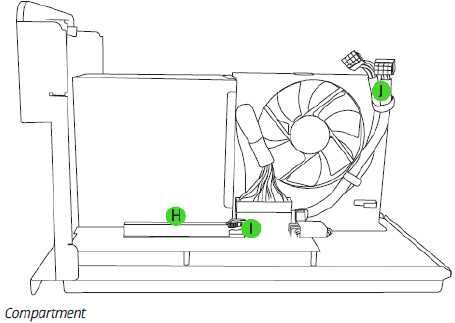

INDELING VAN HET APPARAAT

1. Uitlaatopeningen
2. Ontgrendelingshendel compartiment
3. Stroompoort
4. Aan/uit-schakelaar
5. Thunderbolt 3 (USB-C) poort
6. PCI-E slotcover
7. Thunderbolt 3 (USB-C) kabel
8. PCI-E poort
9. PCI-E kaart ontgrendelingshendel
10. 6+2-pins stroomconnectoren

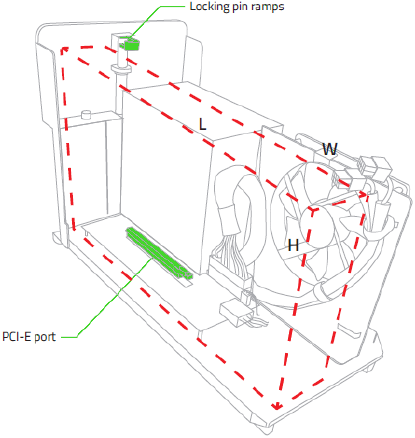

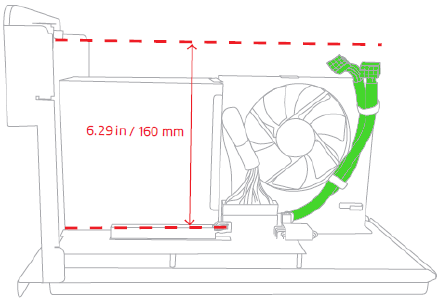

RAZER CORE X MAX INTERNE AFMETINGEN:
Lengte: 330 mm
Hoogte*: 160 mm
Breedte: 60 mm

*De hoogte wordt gemeten vanaf de bovenkant van de PCI-E-poort tot de onderkant van de vergrendelingspennen.

Zorg ervoor dat er voldoende ruimte is voor de 6+2-pins stroomconnectoren

JE APPARAAT INSTELLEN

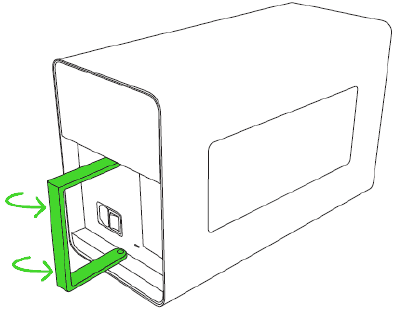

1. Trek voorzichtig aan de hendel om te ontgrendelen.

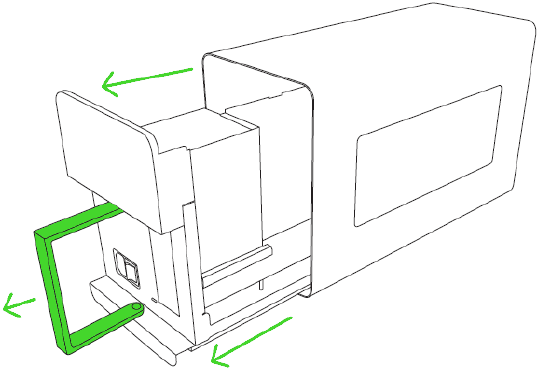

2. Trek het compartiment uit de behuizing.

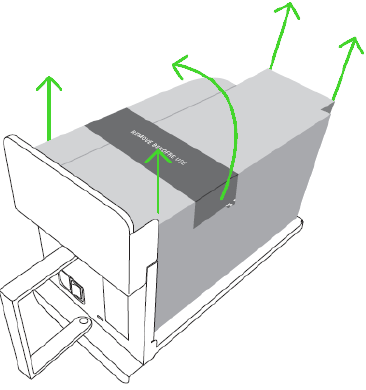

3. Verwijder de tape en het beschermende schuim.

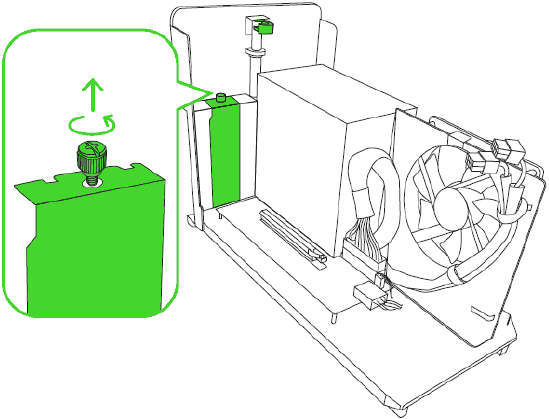

4. Verwijder de PCI-E slotcover en de duimschroef.

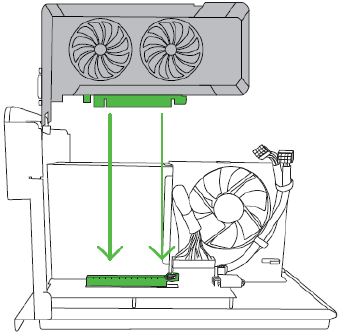

5. Plaats je compatibele grafische kaart* in de PCI-E poort.


*Niet inbegrepen

Duw de ontgrendelingshendel van de andere kant om de grafische kaart uit te werpen. Duw altijd eerst de ontgrendelingshendel voordat je je grafische kaart eruit trekt

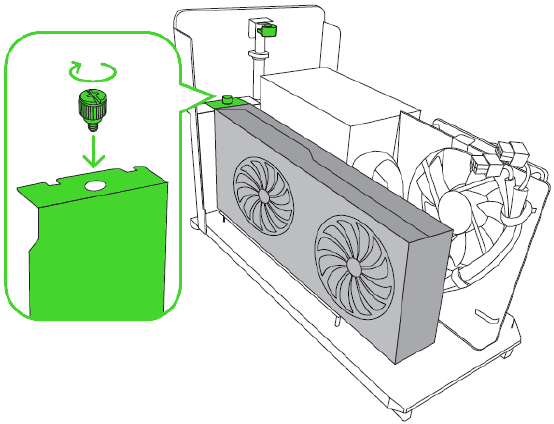

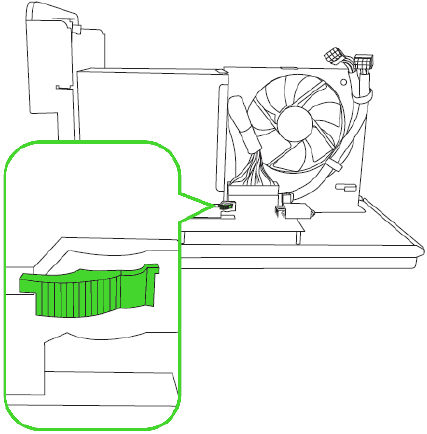

6. Plaats de PCI-E duimschroef terug.

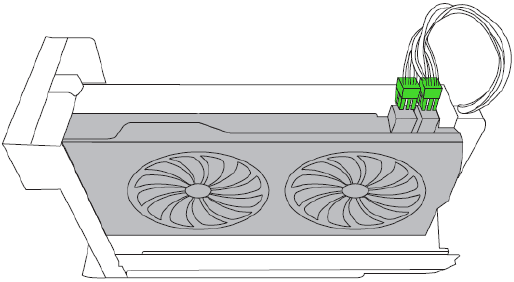

7. Sluit de 6+2-pins stroomconnectoren aan op je grafische kaart.

8. Duw het compartiment in de behuizing totdat het volledig gesloten is.

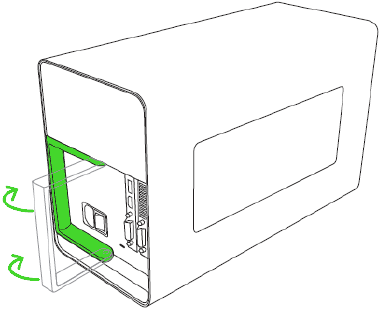

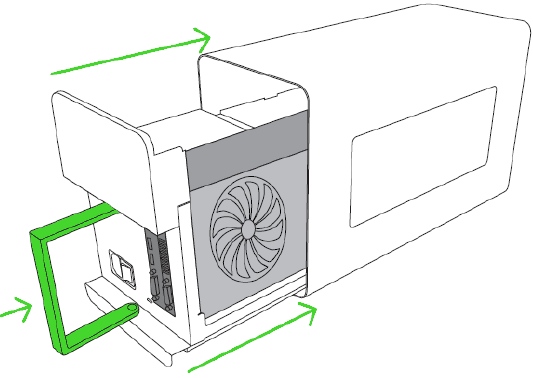

9. Duw de hendel om het compartiment te vergrendelen.

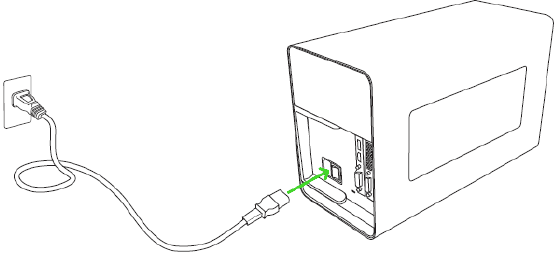

10. Sluit de Razer Core X aan op een stopcontact met behulp van de stroomkabel.

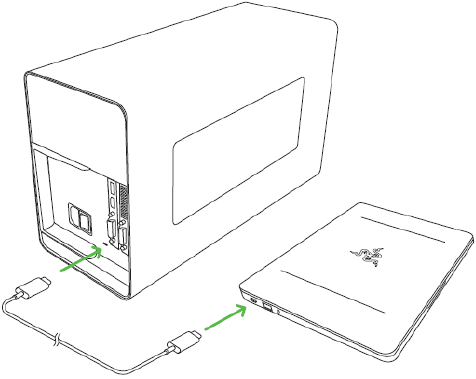

11. Sluit de Razer Core X aan op je Razer Blade Stealth met behulp van de Thunderbolt 3 (USB-C) kabel.
    Opmerking: Deze verbinding biedt ook stroom en laadt je compatibele USB-C gevoede laptop op,

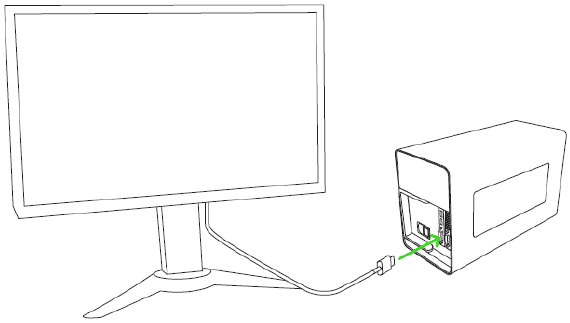

12. Sluit de Razer Core X aan op je externe monitor met behulp van de displaypoort van je geïnstalleerde grafische kaart.

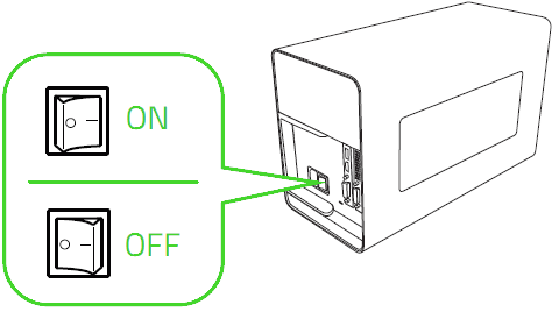

13. Schakel de aan/uit-schakelaar in.


EEN SYSTEEMUPDATE KAN VEREIST ZIJN
Je compatibele Razer Blade Stealth of Razer Blade kan een software-update vereisen om de Razer Core X correct te laten functioneren. Controleer de volgende website om er zeker van te zijn dat je systeem de nieuwste software heeft geïnstalleerd: rzr.to/core-update

14. Configureer de benodigde systeeminstellingen voor je Razer Core X:

Voor Windows-gebruikers

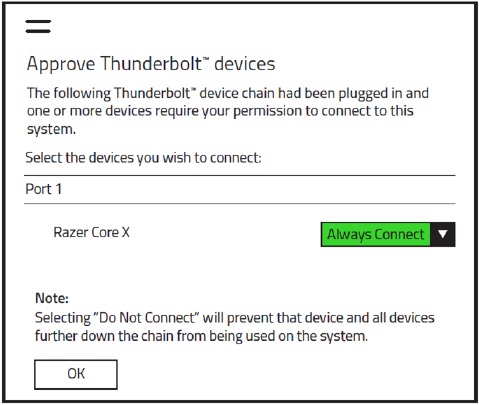

Zodra de Razer Core X is ingeschakeld en is aangesloten op je systeem, verschijnt het Thunderbolt-softwarevenster. Stel alle vermelde Razer Core X eenvoudigweg in op Always Connect en klik op OK. Deze instellingen zijn ook toegankelijk via de Thunderbolt-software in het systeemvak als het pop-upvenster niet wordt weergegeven.

Voor Mac-gebruikers
Je Razer Core X kan al worden gebruikt door ondersteunde applicaties bij het aansluiten op de Thunderbolt (USB-C) poort van je Mac. Ga voor meer informatie over het gebruik van je externe GPU-configuratie met je Mac naar support.apple.com/HT208544

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Het niet opvolgen van deze veiligheidsinstructies kan leiden tot brand, elektrische schokken of ander letsel of schade.

Volg deze richtlijnen om de computer veilig te gebruiken en de kans op warmtegerelateerde verwondingen te verkleinen:

• Als je problemen hebt om het apparaat correct te bedienen en het oplossen van problemen niet werkt, koppel je het apparaat los en neem je contact op met de Razer-hotline of ga je naar support.razer.com voor ondersteuning.
• Probeer het apparaat nooit zelf te onderhouden of te repareren.
• Gebruik het apparaat alleen binnen het specifieke temperatuurbereik van 0°C (32°F) tot 40°C (104°F). Als de temperatuur dit bereik overschrijdt, koppel dan het apparaat los en schakel het uit om de temperatuur te laten stabiliseren tot een optimaal niveau.
• Zorg ervoor dat de Razer Core X op een stabiel werkoppervlak staat en de luchtcirculatie rond de computer niet belemmert.
• Niet gebruiken of installeren in de buurt van water of vocht. Niet gebruiken in de buurt van zwembaden, badkuipen of andere natte oppervlakken.
• Niet gebruiken of installeren in de buurt van warmtebronnen of open vuur. Niet gebruiken in de buurt van radiatoren, fornuizen, open haarden, kaarsen of andere hete oppervlakken.
• Stroombronnen en spanningswaarschuwing. Dit apparaat mag alleen worden gebruikt met het type stroombron dat op het apparaat is aangegeven. Als je niet zeker bent van de stroombron op de locatie waar je het apparaat wilt gebruiken, neem dan contact op met het plaatselijke elektriciteitsbedrijf of een gekwalificeerde technicus.
• Blokkeer geen ventilatieroosters of openingen. Installeer in overeenstemming met de instructies van de fabrikant.
• Koppel het apparaat los voordat je het schoonmaakt en gebruik geen spuitbussen of vloeibare reinigingsmiddelen.
• Plaats nooit iets over de voedingsadapter wanneer je je apparaat gebruikt. Plaats het apparaat niet op een onstabiele kar, standaard, statief of tafel. Het apparaat kan vallen, waardoor persoonlijk letsel en schade aan eigendommen kan ontstaan, inclusief het product zelf.
• Koppel dit apparaat los tijdens onweer of wanneer het gedurende langere tijd niet wordt gebruikt om het apparaat verder te beschermen.
• Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten of het punt waar ze het apparaat verlaten.
• Steek of duw geen voorwerpen in openingen op het product.
•
  Overbelast geen stopcontacten, verlengsnoeren en stekkers. Dit kan leiden tot brand of elektrische schokken.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen. Probeer dit apparaat niet zelf te onderhouden. Het verwijderen van de afdekkingen stelt je bloot aan gevaarlijke elektrische stromen.
• Haal het apparaat niet uit elkaar (als je dit wel doet, vervalt je garantie van 30 dagen) en probeer het niet te gebruiken onder abnormale stroombelastingen.
• Stel het apparaat niet bloot aan vloeistoffen. Blootstelling van het product aan deze omstandigheden kan leiden tot een elektrische schok.
• Stel het apparaat niet bloot aan open vuur, zoals fornuizen, kaarsen of open haarden.
• Voer het product af in overeenstemming met je lokale milieuwetten en -richtlijnen.
• Gebruik het product niet als een kabel beschadigd is of als er draden blootliggen. Dit kan leiden tot een elektrische schok.
• Gebruik alleen het netsnoer dat bij het product is geleverd om kortsluiting in het systeem te voorkomen.
• Knoei of misbruik het product niet; inclusief maar niet beperkt tot vallen, schudden, pletten, overmatig buigen, doorboren, versnipperen of het inbrengen van vreemde voorwerpen in het apparaat.
• Stel het apparaat niet bloot aan fijne vaste voorwerpen zoals stof, vuil en zand.
• Plaats het product niet in de buurt van apparaten die radiogolven uitzenden, zoals mobiele telefoons, radiozenders en wifi-routers, omdat het kan worden beïnvloed door hun magnetische interferentie.
