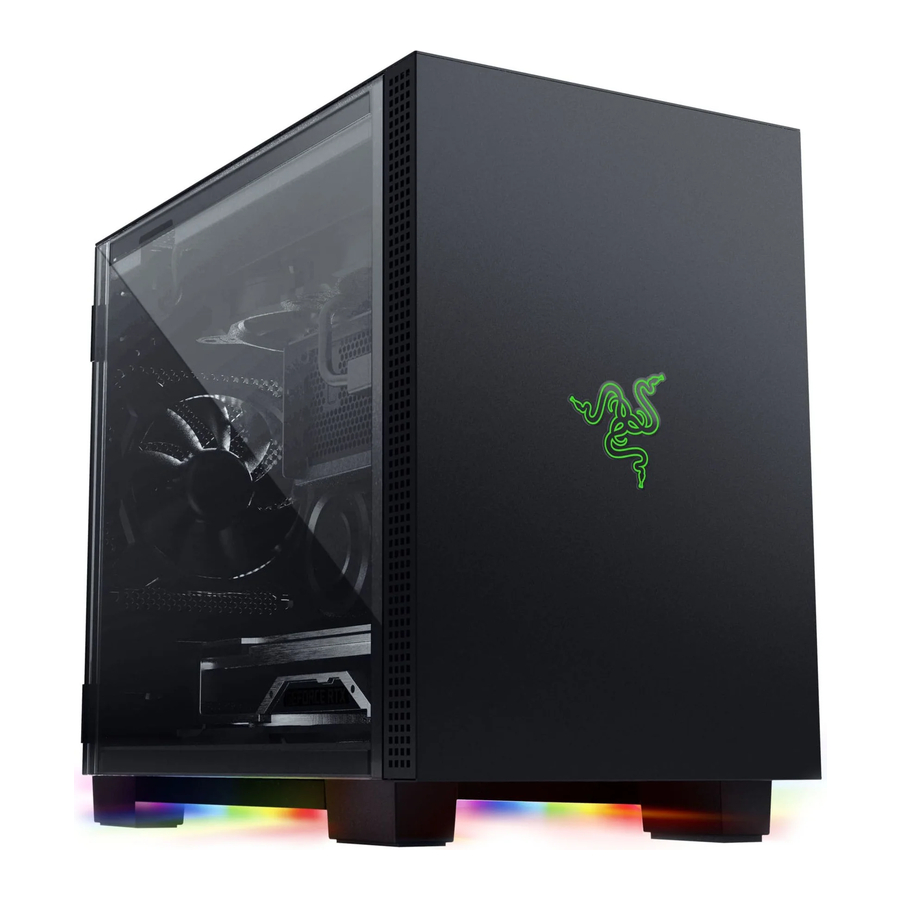

Razer Tomahawk Handleiding

AAN DE SLAG

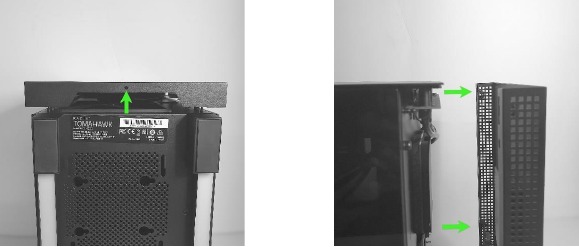

1. Verwijder het voorpaneel met behulp van de onderste ontgrendelingshendel.

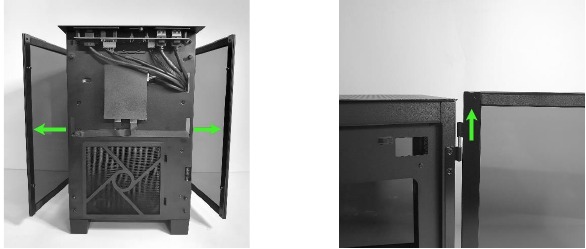

2. Open beide afneembare draaibare glazen deuren en til ze vervolgens op om ze te verwijderen.

3. Verwijder het bovenpaneel.

4. Verwijder het accessoirepakket en maak de connectoren los.


UW SYSTEEM INSTELLEN

MOEDERBORDINSTALLATIE

Plaats uw moederbord op de afstandsbouten en vergrendel het vervolgens met de meegeleverde schroeven.

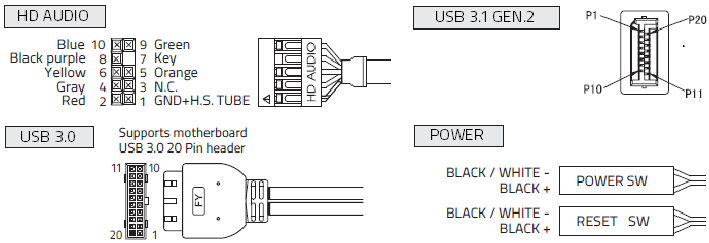

INSTALLATIE VAN I/O-POORTEN

Raadpleeg de gebruikershandleiding van uw moederbord over waar u de IO-kabels voor de behuizing moet installeren.

INSTALLATIE VAN DE VOEDINGSEENHEID

Plaats uw PSU in de tray.

Gebruik de meegeleverde schroeven om hem op zijn plaats te houden.

Sluit het netsnoer aan op de PSU.

OPSLAG

Bevestig met de meegeleverde schroeven de anti-vibratieringen aan uw schijven.

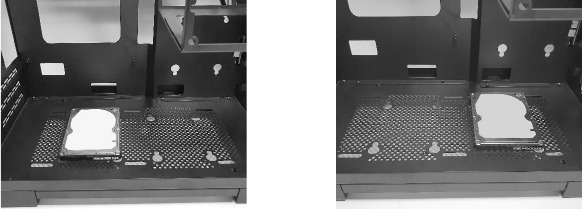

U kunt maximaal twee 2,5-inch schijven aan de onderkant van de behuizing monteren.

U kunt ook een schijf aan de buitenkant van de behuizing monteren.

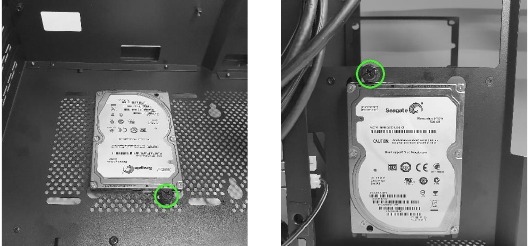

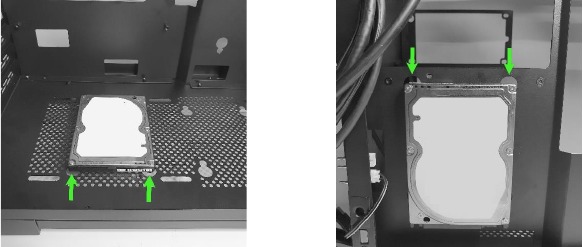

Om een schijf te monteren, plaatst u de anti-vibratieringen tussen de montagegaten en schuift u de schijf vervolgens om hem op zijn plaats te houden.

Bevestig vervolgens de meegeleverde duimschroef naast de schijf om deze op zijn plaats te houden.

VENTILATORINSTALLATIE

De voorkant van de binnenkant van de behuizing is geschikt voor een ventilator van 120 mm.

De achterkant is geschikt voor maximaal een radiator en ventilator van 120 mm.

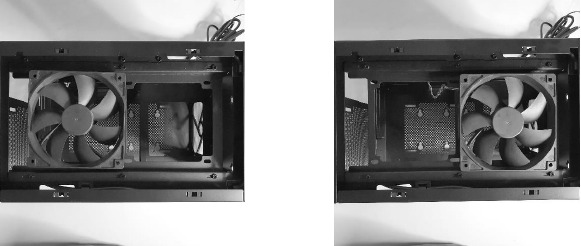

Een radiator en ventilator van 120x240 mm kunnen aan de bovenkant van de behuizing worden gemonteerd.

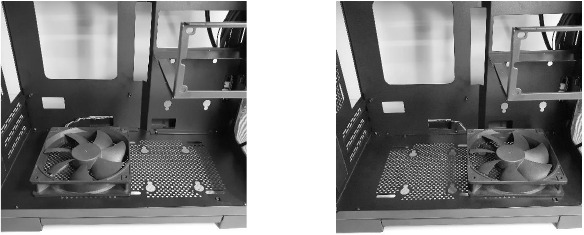

Maximaal twee ventilatoren van 120 mm kunnen aan de onderkant van de binnenkant van de behuizing worden gemonteerd.

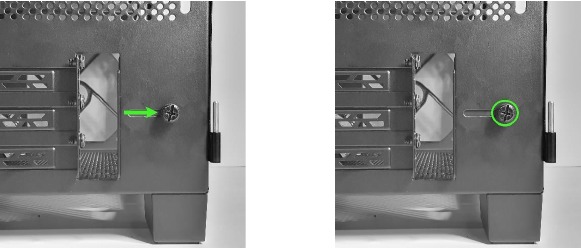

EXTERN WATERKOELINGSTOEGANGSPANEEL

Een toegangspaneel voor externe waterkoeling bevindt zich aan de achterkant van de behuizing. Om te beginnen, draait u de schroef achter de behuizing los.

Schuif de schroef naar rechts om het paneel te openen en draai de schroef vervolgens vast om hem vast te zetten.

ONDERHOUD VAN HET STOFFILTER

Er bevindt zich een stoffilter aan de voorkant van de binnenkant van de behuizing. Houd uw behuizing op een optimale temperatuur door dit stoffilter zo vaak mogelijk te reinigen.
