Razer CORE, RC21-0094, RC21-0094010 Handleiding

INLEIDING

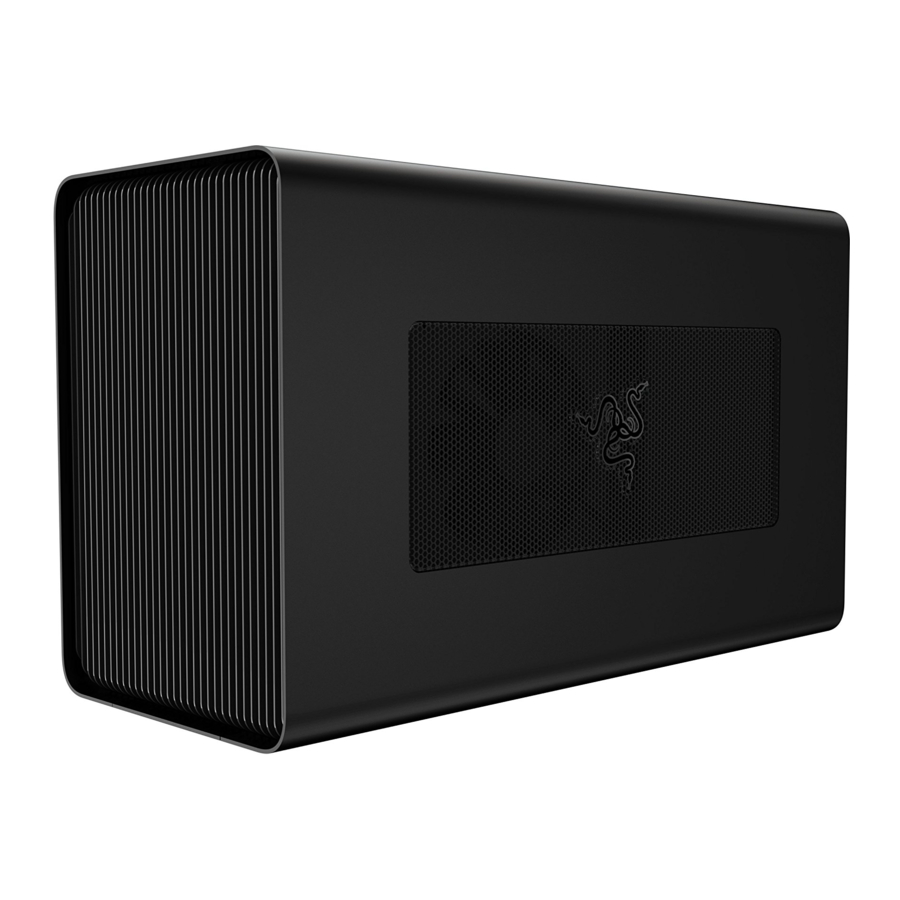

De Razer Core is 's werelds eerste echte plug-and-play ThunderboltTM 3 (USB-C) externe grafische behuizing, waarmee u uw notebook kunt transformeren in een desktop gaming-ervaring. Met plug-and-play ondersteuning met compatibele grafische kaarten, hoeft u uw systeem niet telkens opnieuw op te starten wanneer u uw Razer Blade Stealth aansluit op de Razer Core. Maak verbinding met de toekomst met de meest geavanceerde en veelzijdige externe desktop grafische oplossing die beschikbaar is.

INHOUD VAN DE VERPAKKING / SYSTEEMEISEN

INHOUD VAN DE VERPAKKING

• Razer Core externe grafische behuizing
• Thunderbolt"/ 3 (USB-C)-kabel
• Stroomkabel
• Gids met belangrijke productinformatie

SYSTEEMEISEN

• PC met Thunderbolt 3"" externe grafische ondersteuning
• Razer Core compatibele PCI-E grafische kaart
• Internetverbinding
• 100 MB vrije ruimte op de harde schijf

Ga naar rzr.to/core voor compatibiliteitsinformatie en om de nieuwste stuurprogramma- en firmware-updates te downloaden.

REGISTRATIE / TECHNISCHE ONDERSTEUNING

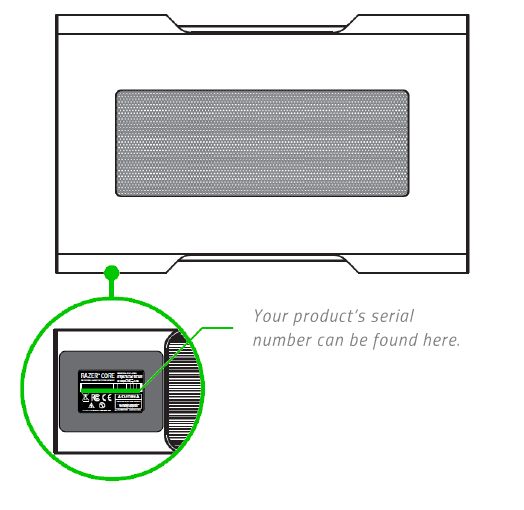

REGISTRATIE
Meld u nu aan voor een Synapse-account om real-time informatie te ontvangen over de garantiestatus van uw product.
Ga voor meer informatie over Synapse en alle functies naar razerzone.com/synapse.
Als u al een Synapse-gebruiker bent, registreer dan uw product door te klikken op uw e-mailadres in de Synapse-applicatie en selecteer Garantiestatus in de vervolgkeuzelijst.
Om uw product online te registreren, gaat u naar razerzone.com/registration. Let op: u kunt uw garantiestatus niet bekijken als u zich via de website registreert.

TECHNISCHE ONDERSTEUNING
Wat u krijgt:

• 1 jaar beperkte fabrieksgarantie.
• Gratis online technische ondersteuning op razersupport.com

TECHNISCHE SPECIFICATIES

TECHNISCHE SPECIFICATIES

• Modelnr.: RC21-0094
• Productnr.: RC21-00940100
• Aansluiting op PC: ThunderboltTM3/USB-CTM (tot 40 Gbps) kabel
• GPU-ondersteuning (Desktop grafische kaart niet inbegrepen)
  • GPU-type: Enkele dubbele breedte, volledige lengte, PCl-Express x 16 grafische kaart
  • GPU Max. Afmetingen: 12,2 inch / 310 mm (diepte) x 6 inch / 152 mm (hoogte) x 1,7 inch / 44 mm (breedte)
  • GPU Max. Stroomondersteuning: 375 Watt
  • Grafische uitvoer: Gedefinieerd door geïnstalleerde grafische kaart
• Invoer en uitvoer: USB 3.0-poort (Super Speed)
• Gigabit Ethernet 10/100/1000 Mbps
• ThunderboltTM 3/USB-CTM (voor verbinding met PC)
• A/C-stroompoort
• Chassisverlichting: Aangedreven door Razer Chroma — 2 Zones
• Interne voeding: 500 Watt
• AC-ingang: 100-240\/, 6.0A
• DC-uitgang: 20Vdc, 2,25A
• 6+2-pins uitgang: 150 watt

GESCHATTE GROOTTE EN GEWICHT

• Lengte: 353 mm / 13,90 inch
• Breedte: : 105 mm / 4,10 inch
• Hoogte: 220 mm / 8,7 inch
• Gewicht: 4,94 kg / 10,89 lbs

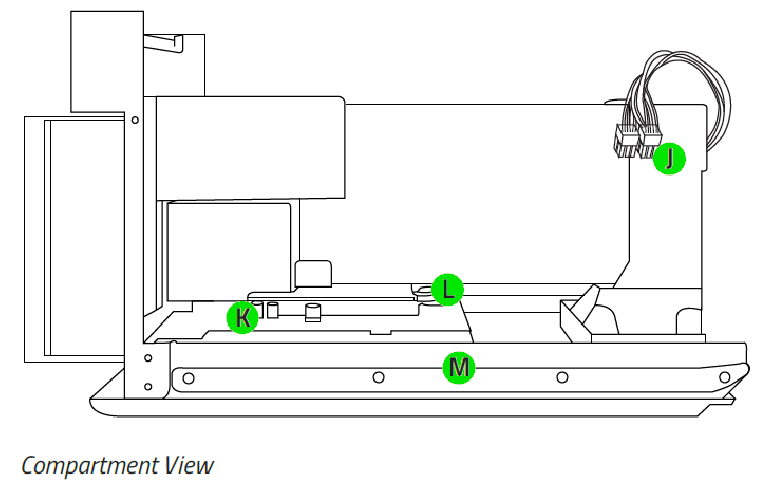

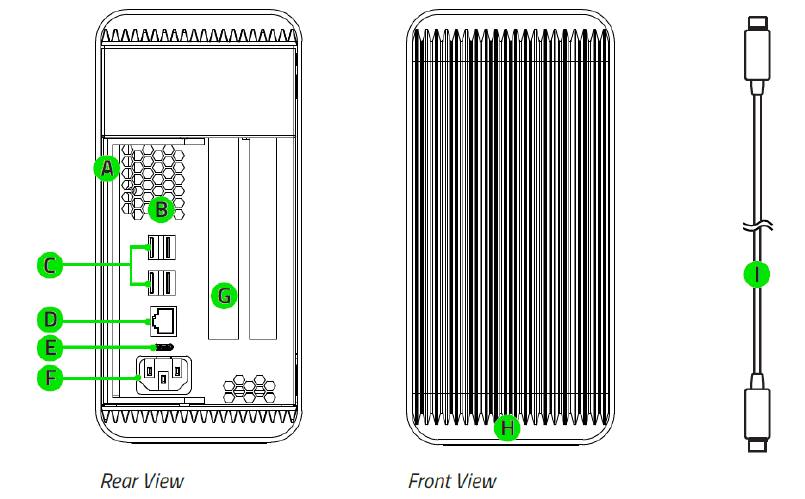

APPARAATINDELING

1. Ontgrendelingshendel
2. Uitlaatpoort
3. USB 3.0-poorten
4. Gigabit Ethernet-poort
5. Thunderbolt 3 (USB-C)-poort
6. Stroompoort
7. PCI-E-sleufklep
8. Razer Chroma-voorverlichting
9. Thunderbolt 3 (USB-C)-kabel

10. 6+2-pins stroomconnectoren
11. PCI-E-poort
12. Ontgrendelingsknop
13. Chroma interne verlichting

UW RAZER CORE INSTELLEN

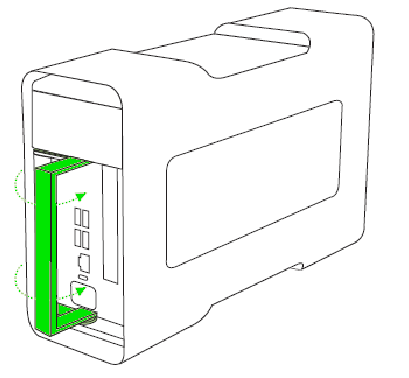

1. Trek de hendel voorzichtig naar buiten om te ontgrendelen.

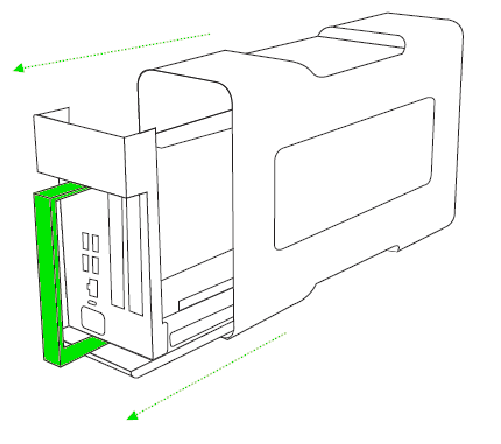

2. Trek het compartiment uit de behuizing.

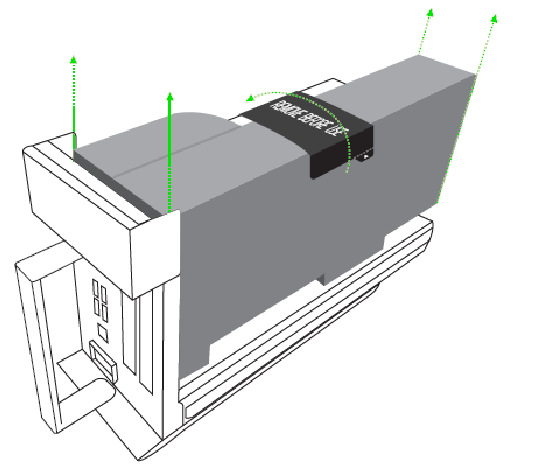

3. Verwijder de tape en het beschermende schuim.

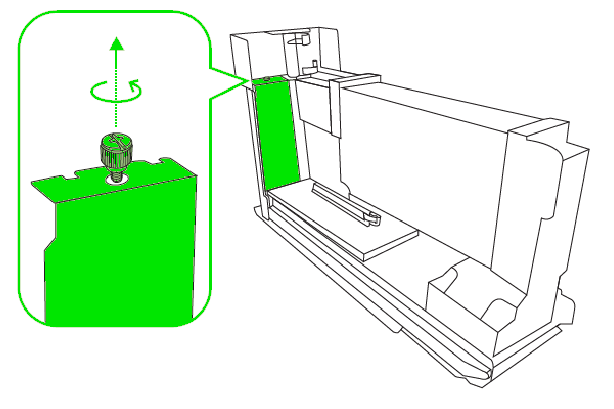

4. Verwijder de PCI-E-sleufklep en de duimschroef.

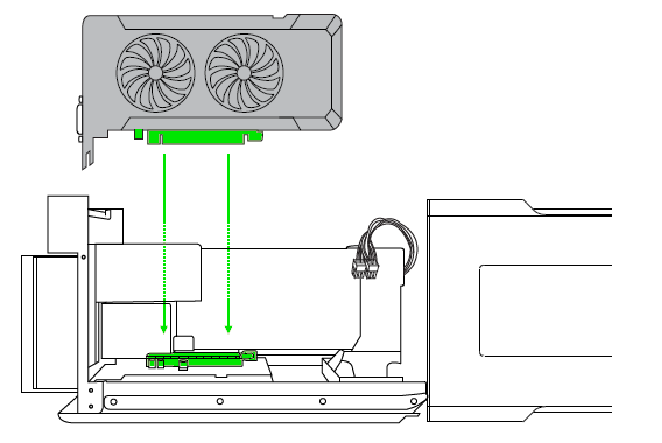

5. Plaats uw compatibele grafische kaart in de PCI-E-poort.
   Druk altijd eerst op de ontgrendelingsknop voordat u uw grafische kaart eruit trekt

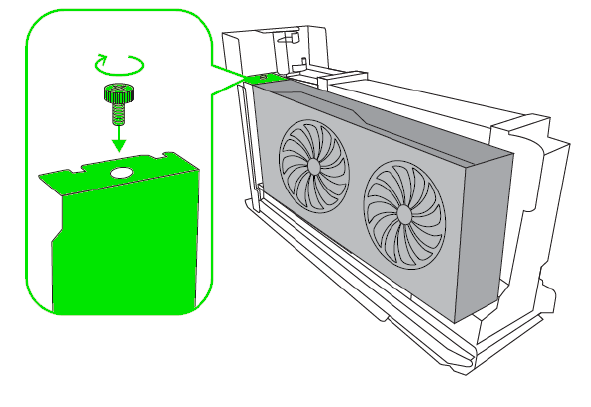

6. Plaats de PCI-E-duimschroef terug.

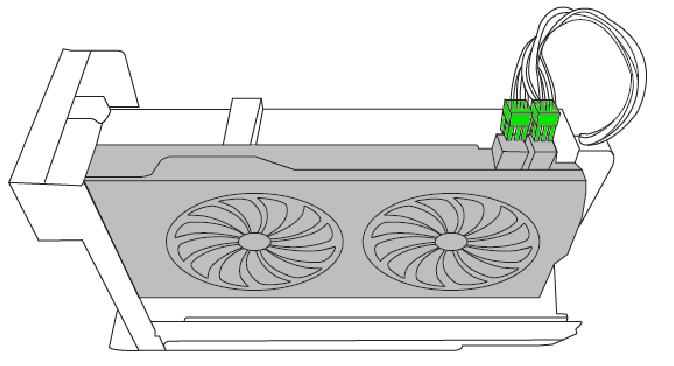

7. Sluit de 6+2-pins stroomconnectoren aan op uw grafische kaart.

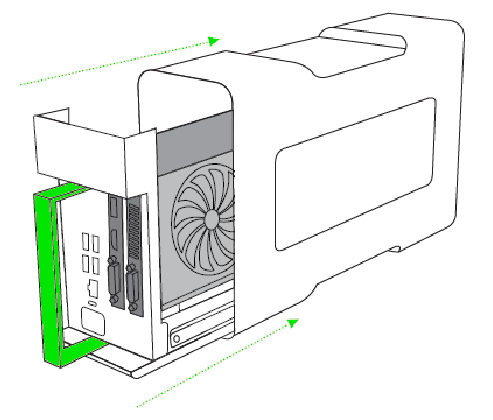

8. Duw het compartiment in de behuizing totdat het volledig is gesloten.

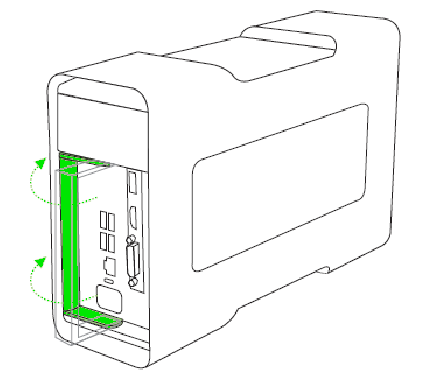

9. Duw de hendel om het compartiment te vergrendelen.

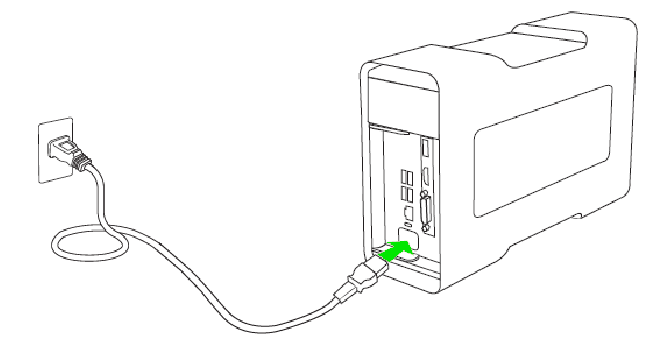

10. Sluit de Razer Core aan op een stopcontact met behulp van het netsnoer.

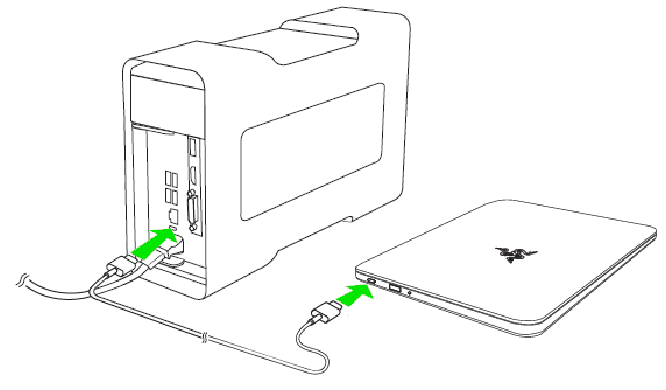

11. Sluit de Razer Core aan op uw Razer Blade Stealth met behulp van de Thunderbolt 3 (USB-C)-kabel.
    Het aansluiten van de Razer Blade Stealth schakelt automatisch uw Razer Core in. Deze verbinding levert ook stroom en laadt uw RazerBlade Stealth op.

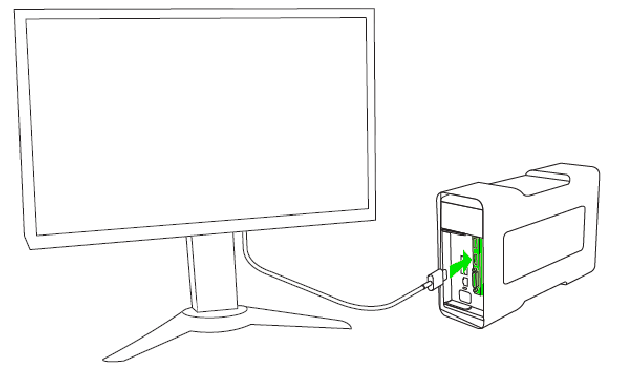

12. Sluit de Razer Core aan op uw externe monitor met behulp van de beeldschermpoort van uw geïnstalleerde grafische kaart


UW RAZER CORE INSTALLEREN

EEN SYSTEEMUPDATE KAN VEREIST ZIJN
Uw compatibele Razer Blade Stealth of Razer Blade heeft mogelijk een software-update nodig om de Razer Core correct te laten functioneren. Controleer de volgende website om er zeker van te zijn dat de nieuwste software op uw systeem is geïnstalleerd: rzr.to/core-update

1. Zorg ervoor dat u de nieuwste stuurprogramma's voor de grafische kaart van uw Razer Core hebt geïnstalleerd.
2. Start de Razer Synapse-applicatie.
3. Maak uw Razer ID aan of log in op Razer Synapse met een bestaand account.
4. Wacht tot Razer Synapse de stuurprogramma's voor Razer Core heeft gedownload.
5. Start uw systeem opnieuw op als u hierom wordt gevraagd.

U bent nu klaar om uw Razer Core te gebruiken.

UW RAZER CORE CONFIGUREREN

Disclaimer: Voor de hier vermelde functies moet u inloggen op Razer Synapse. Deze functies kunnen ook worden gewijzigd op basis van de huidige softwareversie en uw besturingssysteem.

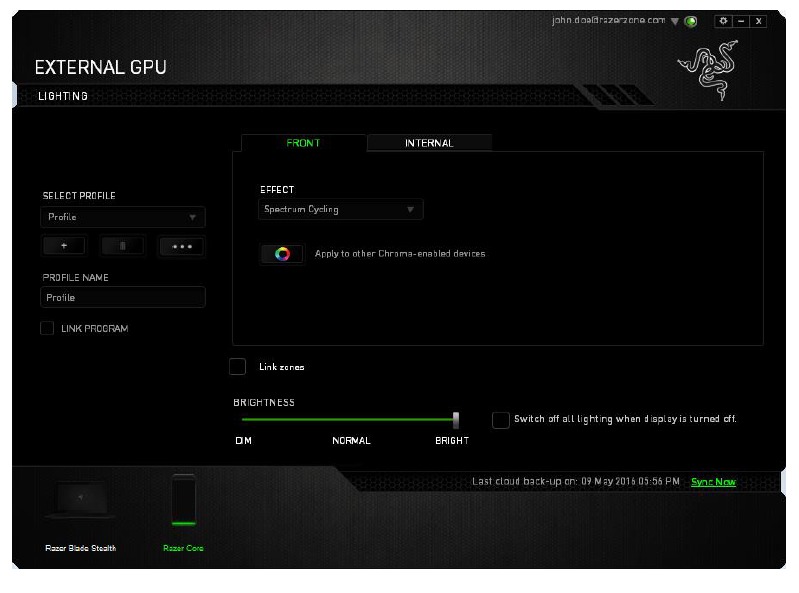

Met de Razer Synapse-configurator kunt u de LED-instellingen van uw apparaat aanpassen. U kunt een vooraf geladen lichteffect selecteren voor de voorste zone en de interne zone, of een enkel effect gebruiken voor beide zones door Zones koppelen te selecteren. Daarnaast kunt u de helderheid van de verlichting aanpassen en instellen dat alle verlichting op het apparaat wordt uitgeschakeld wanneer uw monitor is uitgeschakeld. Alle wijzigingen die hier worden aangebracht, worden automatisch opgeslagen op uw pc en opgeslagen op de cloudservers.

Profiel
Een profiel is een handige manier om al uw aangepaste instellingen te organiseren en u kunt een oneindig aantal profielen tot uw beschikking hebben. Alle wijzigingen die binnen elk tabblad worden aangebracht, worden automatisch opgeslagen in het huidige profiel en opgeslagen op de cloudservers.

U kunt een nieuw profiel aanmaken door op de knop te klikken of het huidige profiel verwijderen door op de knop te klikken. Met de knop kunt u profielen kopiëren, importeren en exporteren. Uw huidige profiel heet standaard "Profile" (profiel), maar u kunt het hernoemen door in het tekstveld onder PROFILE NAME (profielnaam) te typen. Elk profiel kan ook worden ingesteld om automatisch te worden geactiveerd wanneer u een programma of applicatie uitvoert door middel van de optie LINK PROGRAM (programma koppelen).

Tabblad Verlichting
Op het tabblad Verlichting kunt u het uiterlijk van uw Razer Core aanpassen door te kunnen kiezen uit 16,8 miljoen kleuren. Als u andere Chroma-apparaten hebt, kunt u alle verlichtingsschema's synchroniseren door op de knop te klikken.
De synchronisatiefunctie is alleen van toepassing op apparaten die het geselecteerde schema ondersteunen.

Basiseffecten voor verlichting

	Naam	Beschrijving	Hoe in te stellen
	Spectrum cycling (spectrumrotatie)	De LED's roteren oneindig tussen 16,8 miljoen kleuren	Geen verdere aanpassing vereist
	Wave (golf)	De verlichting scrolt in de geselecteerde richting met een standaard spectrum van kleuren	Standaard effect. Selecteer een golfrichting van voor naar achter of van achter naar voor
	Static (statisch)	De LED's blijven branden in de geselecteerde kleur	Selecteer de gewenste verlichtingskleur
	Breathing (ademhaling)	De verlichting vervaagt in en uit de geselecteerde kleur(en)	Selecteer maximaal 2 kleuren voor deze instelling

VEILIGHEID EN ONDERHOUD

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Het niet opvolgen van deze veiligheidsinstructies kan leiden tot brand, elektrische schokken of ander letsel of schade.
Om de computer veilig te gebruiken en de kans op warmtegerelateerd letsel te verminderen, volgt u deze richtlijnen:

• Als u problemen ondervindt bij het correct bedienen van het apparaat en het oplossen van problemen niet werkt, koppelt u het apparaat los en neemt u contact op met de Razer-hotline of gaat u naar razersupport.com voor ondersteuning.
• Probeer het apparaat nooit zelf te onderhouden of te repareren.
• Gebruik het apparaat alleen binnen het specifieke temperatuurbereik van 0ºC (32 ºF) tot 40ºC (104 ºF). Als de temperatuur dit bereik overschrijdt, koppelt u het apparaat los en schakelt u het uit om de temperatuur te laten stabiliseren tot een optimaal niveau.
• Zorg ervoor dat de Razer Core op een stabiel werkoppervlak staat en de luchtcirculatie rond de computer niet belemmert.
• Niet gebruiken of installeren in de buurt van water of vocht. Niet gebruiken in de buurt van zwembaden, badkuipen of andere natte oppervlakken.
• Niet gebruiken of installeren in de buurt van warmtebronnen of open vuur. Niet gebruiken in de buurt van radiatoren, fornuizen, open haarden, kaarsen of andere hete oppervlakken.
• Stroombronnen en spanningswaarschuwing. Dit apparaat mag alleen worden gebruikt met het type stroombron dat op het apparaat staat aangegeven. Als u niet zeker bent van de stroombron op de locatie waar u het apparaat wilt gebruiken, raadpleeg dan het plaatselijke energiebedrijf of een gekwalificeerde technicus.
• Blokkeer geen ventilatieroosters of openingen. Installeren in overeenstemming met de instructies van de fabrikant.
• Koppel het apparaat los voor het reinigen en gebruik geen reinigingsmiddelen in spuitbussen of vloeibare vorm.
• Plaats nooit iets over de stroomadapter wanneer u uw apparaat gebruikt. Plaats het apparaat niet op een onstabiele kar, standaard, statief of tafel. Het apparaat kan vallen, waardoor persoonlijk letsel en schade aan eigendommen, inclusief het product zelf, kunnen ontstaan.
• Koppel dit apparaat los tijdens onweer of wanneer het gedurende langere tijd niet wordt gebruikt om het apparaat verder te beschermen.
• Bescherm het netsnoer tegen betreding of beknelling, vooral bij stekkers, contactdozen of het punt waar ze het apparaat verlaten.

• Steek geen voorwerpen in de openingen op het product.
• Overbelast geen stopcontacten, verlengsnoeren en stekkers. Dit kan leiden tot brand of elektrische schokken.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen. Probeer dit apparaat niet zelf te onderhouden. Het verwijderen van de afdekkingen zal u blootstellen aan gevaarlijke elektrische stromen.
• Haal het apparaat niet uit elkaar (als u dit doet, vervalt uw garantie van 30 dagen) en probeer het niet te gebruiken onder abnormale stroombelastingen.
• Stel het apparaat niet bloot aan vloeistoffen. Blootstelling van het product aan deze omstandigheden kan leiden tot een elektrische schok.
• Stel het apparaat niet bloot aan open vuur, zoals fornuizen, kaarsen of open haarden.
• Gooi het product weg in overeenstemming met uw lokale milieuwetten en -richtlijnen.
• Gebruik het product niet als een kabel beschadigd is of als er draden blootliggen. Dit kan leiden tot een elektrische schok.
• Gebruik alleen het netsnoer dat bij het product is geleverd om kortsluiting in het systeem te voorkomen.
• Knoei niet met het product en misbruik het niet; inclusief maar niet beperkt tot vallen, schudden, pletten, overmatig buigen, doorboren, versnipperen of het inbrengen van vreemde voorwerpen in het apparaat.
• Stel het apparaat niet bloot aan fijne vaste objecten zoals stof, vuil en zand.
• Plaats het product niet in de buurt van apparaten die radiogolven uitzenden, zoals mobiele telefoons, radiozenders en Wi-Fi-routers, omdat het kan worden beïnvloed door hun magnetische interferentie.
