Inleiding

Een IXW-MA-SOFT of IXW-MAA-SOFT is een variant van een IXW-MA- of IXW-MAA IP-relaisadapter die licenties bevat voor de PC-masterstationsoftware van Aiphone. Deze wordt geprogrammeerd in het systeem als een IXW-MA(A)-station en biedt nog steeds dezelfde relaisuitvoerfuncties.

IX Support Tool heeft programmeermenu's aan zowel de linkerkant van het programma als bovenaan. Navigatie-instructies voor het menu aan de linkerkant worden gegeven in de notatie Menu, Submenu.
Voorbeeld: Functie-instellingen, SIF-instellingen.

Navigatie-instructies voor het bovenste menu worden gegeven in de notatie Menu, Submenu.
Voorbeeld: Bestand(F), Instellingen uploaden naar station.

IX-SOFT kan hier worden gedownload: https://www.aiphone.com/products/ix-soft-pc-master-station-software

Een IXW-MA(A) toevoegen aan het systeem

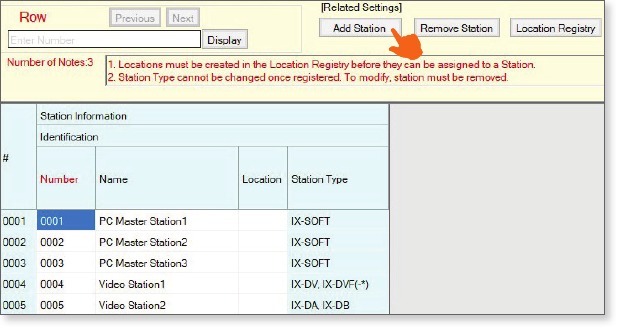

Navigeer naar Station Information (Stationinformatie), Identification (Identificatie). Hiermee wordt een lijst met bestaande stations weergegeven. Klik op Add Station (Station toevoegen).

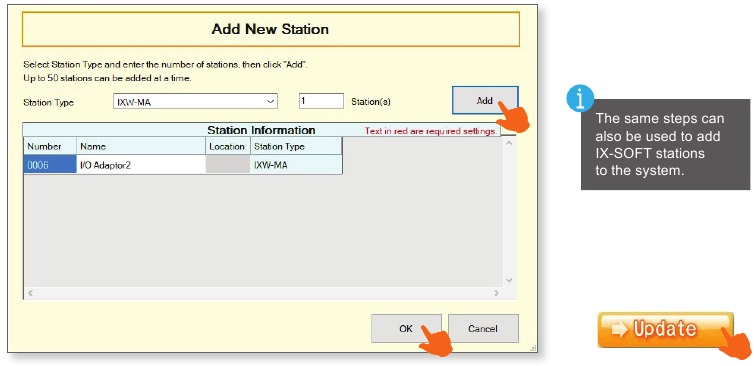

Selecteer IXW-MA als stationtype, voer het aantal IXW-MA(A)'s in dat aan het systeem wordt toegevoegd en klik op Add (Toevoegen). Hiermee wordt het station aan de lijst toegevoegd. Klik op OK en klik vervolgens op Update (Bijwerken) op de hoofdpagina.

Om de stations hun IP-adressen toe te wijzen en initiële instellingen te uploaden, navigeert u naar Tools(T), System Configuration (Systeemconfiguratie) en volgt u de IX Series Quick Start Programming Guide.

IXW-MA(A)-instellingen met IX Series-stations en IX-SOFT

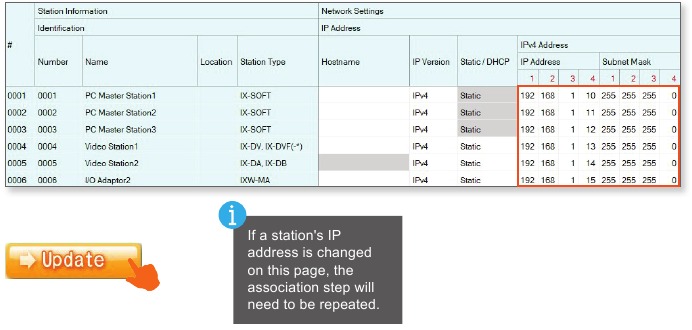

Navigeer naar Network Settings (Netwerkinstellingen), IP Address (IP-adres). Hiermee worden de stations en hun netwerkinformatie weergegeven. Deze kunnen indien nodig worden aangepast voor de site. Noteer het IP-adres van de IXW-MA(A) voor de volgende stap en klik vervolgens op Update (Bijwerken).

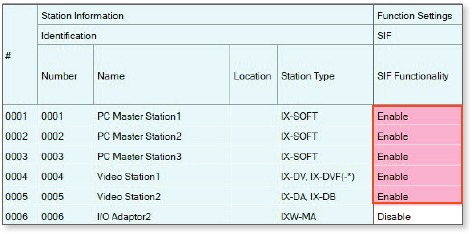

Navigeer naar Function Settings (Functie-instellingen), SIF. Stel de SIF Functionality (SIF-functionaliteit) in op Enable (Inschakelen) voor elk station dat signalen naar de IXW-MA(A)-SOFT verzendt, evenals voor de IX-SOFT-stations die hun licenties van de IXW-MA(A)-SOFT halen.

Stel onder SIF Settings (SIF-instellingen) het volgende in voor IX-SOFT-stations:
Program Type: 1111
IPv4: Het IP-adres voor de IXW-MA(A)-SOFT
Destination Port: 65060
SSL: Enable (Inschakelen)
Connection: Socket

Scroll naar rechts. Plaats voor elk exemplaar van IX-SOFT een vinkje onder Initialization Notice (Initialisatiebericht).

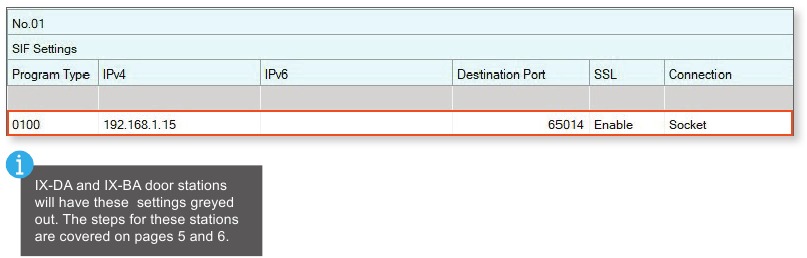

Gebruik deze instellingen voor alle andere stations:
Program Type: 0100
IPv4: Het IP-adres voor de IXW-MA(A)-SOFT
Destination Port: 65014
SSL: Enable (Inschakelen)
Connection: Socket

Zodra alles is geconfigureerd, klikt u op Update

Scroll naar rechts. Plaats voor elk station dat met de IXW-MA(A)-SOFT communiceert een vinkje onder Change Contact (Contact wijzigen).

Zodra alles is geconfigureerd, klikt u op Update.

IXW-MA(A)-instellingen met IX-DA en IX-BA

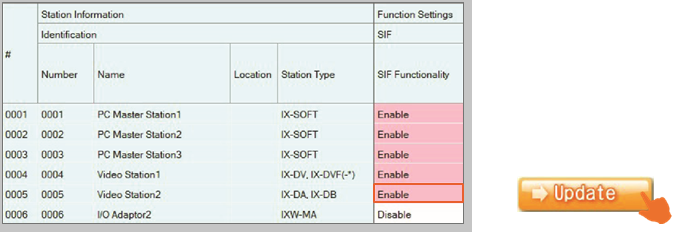

Navigeer naar Function Settings (Functie-instellingen), SIF. Zorg ervoor dat voor elk IX-DA- of IX-BA-deurstation de SIF Functionality (SIF-functionaliteit) is ingesteld op Enable (Inschakelen) en klik vervolgens op Update (Bijwerken).

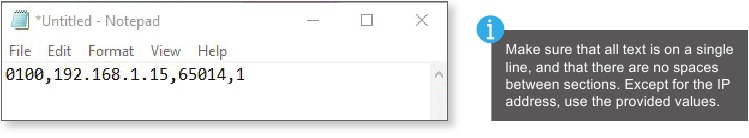

Minimaliseer IX Support Tool. Open een eenvoudige teksteditor zoals Notepad. Dit wordt gebruikt om de informatie in te voeren die het deurstation gebruikt om met de IXW-MA(A)-SOFT te communiceren.

Vul het in met de volgende indeling:
0100,IP address of IXW-MA(A)-SOFT,65014,1

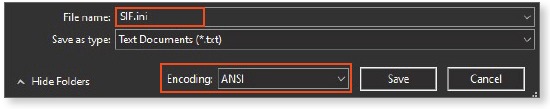

Sla het bestand op met een .ini-extensie; dit moet meestal handmatig in de bestandsnaam worden ingevoerd, dus stel het in om het op te slaan als een .txt-bestand. Stel de codering in op ANSI, zorg ervoor dat het wordt opgeslagen op een bekende bestemming en klik vervolgens op Save (Opslaan).

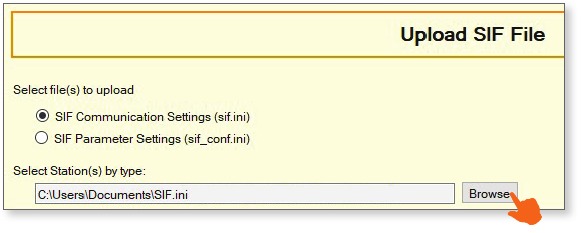

Navigeer terug naar IX Support Tool. Klik op Upload SIF File (SIF-bestand uploaden) rechtsboven op de pagina.

Houd SIF Communication Settings (SIF-communicatie-instellingen) geselecteerd. Klik op Browse (Bladeren) om het SIF.ini-bestand te selecteren dat eerder is gemaakt.

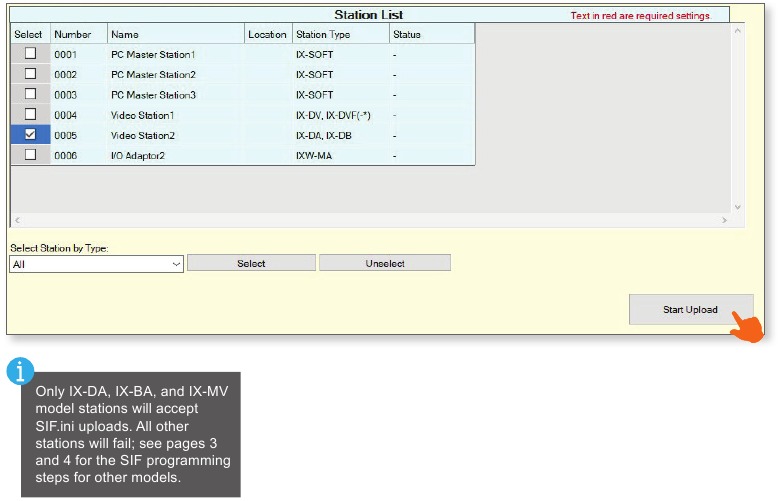

Selecteer alle stations die het SIF.ini-bestand ontvangen en klik vervolgens op Start Upload (Upload starten).

Relaisuitvoerinstellingen

De deurstations sturen nu SIF-signalen naar de IXW-MA(A)-SOFT wanneer hun relaisuitvoer wordt geactiveerd. Om de uitgangen op de IXW-MA(A)-SOFT zelf te configureren, navigeert u naar Option Input / Relay Output Settings (Optie-invoer / Relaisuitvoerinstellingen), Relay Output (Relaisuitvoer).

Elk van de tien uitgangen op de IXW-MA(A)-SOFT kan aan een enkel station worden toegewezen. Standaard selecteert IX Support Tool Relay Output 1 (Relaisuitvoer 1).

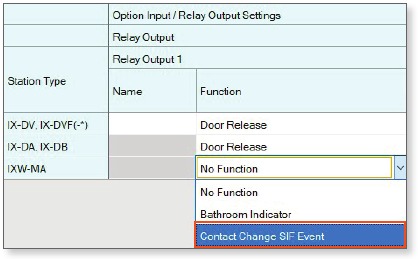

Om een uitgang te configureren, zoekt u de IXW-MA in de lijst met stations. Gebruik de vervolgkeuzelijst onder Function (Functie) en selecteer Contact Change SIF Event (Contactwijziging SIF-gebeurtenis).

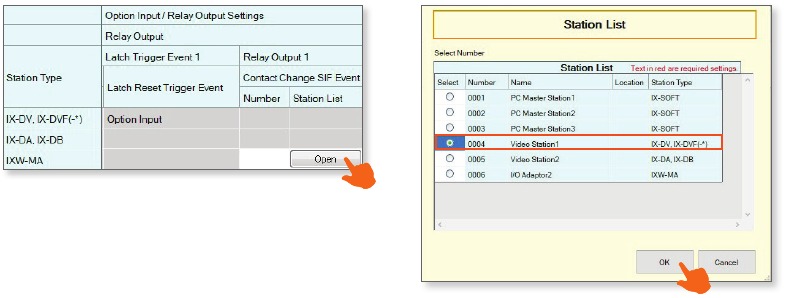

Scroll naar rechts en zoek de kolom Contact Change SIF Event (Contactwijziging SIF-gebeurtenis). Klik op Open (Openen) om een lijst met stations in het systeem op te halen. Selecteer er een en klik op OK.

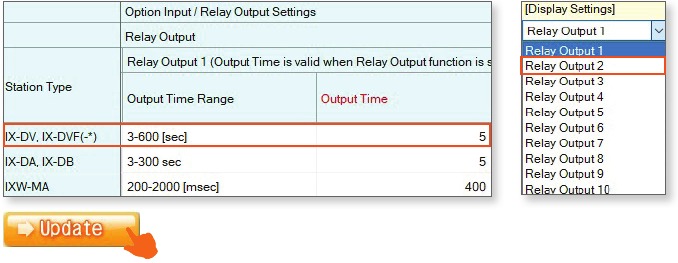

De relaisuitvoertijd wordt bepaald door het station dat het signaal naar de IXW-MA(A)-SOFT stuurt. Om dit aan te passen, scrollt u naar rechts naar Output Time Range (Uitvoertijdbereik). Selecteer een geschikt tijdbereik met behulp van het vervolgkeuzemenu en voer vervolgens de tijd in seconden of milliseconden (indien van toepassing) in onder Output Time (Uitvoertijd). Klik op Update (Bijwerken).

Om een andere uitgang toe te wijzen, gebruikt u de vervolgkeuzelijst [Display Settings] (Weergave-instellingen) bovenaan de pagina om een ander relais te selecteren. Herhaal dezelfde stappen voor elk relais en station dat moet worden geconfigureerd.

Instellingen uploaden naar stations

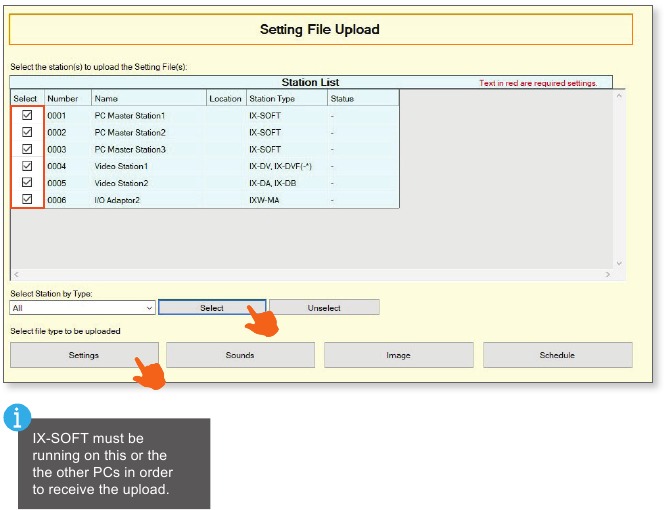

Navigeer naar File(F), Upload Settings to Station (Instellingen uploaden naar station). Klik op Select (Selecteren) om alle stations te selecteren en klik op Settings (Instellingen). Hiermee wordt de nieuwe configuratie naar de stations gepusht.

Systeemconfiguratie exporteren

Het wordt ten zeerste aanbevolen om een back-up van de instellingen te maken zodra alles is geconfigureerd. Dit voorkomt dat u het systeem later helemaal opnieuw moet herprogrammeren.

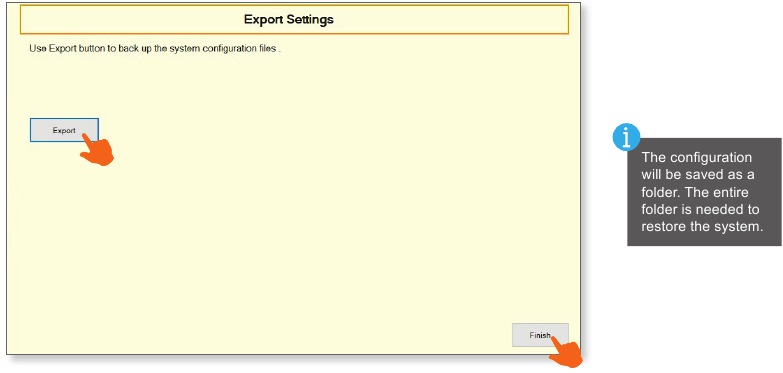

Navigeer naar File(F), IX Support Tool System Configuration (IX Support Tool Systeemconfiguratie). Klik op Export (Exporteren) en selecteer een locatie om de configuratiemap op te slaan. Klik op Finish (Voltooien) om dit scherm te verlaten.

Neem contact op met de technische ondersteuning voor meer informatie over de bovenstaande functies en informatie.

Aiphone Corporation
www.aiphone.com
(800) 692-0200
