Aiphone GH-serie, GH-SW, GH-NS Handleiding

Programmeerhandleiding voor het toewijzen van ID-nummers aan huurderstations

LET OP:
Dit is een verkorte installatiehandleiding, die alleen de bedrading en programmering van het GH-systeem behandelt. De volledige installatie- en bedieningshandleiding van het GH-systeem bevindt zich op de CD die bij de GH-BC-busbesturingseenheid wordt geleverd. Open het PDF-bestand vanaf de CD en print de volledige handleiding als een papieren exemplaar nodig is. Bij het installeren van een digitaal toegangssysteem bevindt het programma voor het laden van namen en nummers voor elke huurder zich ook op de CD.

Volg deze instructies zorgvuldig bij het programmeren van het GH-toegangspaneel om huurderstations op te roepen.

Zorg ervoor dat alle units correct zijn geïnstalleerd en bedraad. Als uw systeem de GH-NS-naamscrollmodule bevat, programmeer dan de bewonersinformatie (huurdernamen en kamernummers) voordat u de ID's toewijst.

1. Zet de stroomschakelaar op de GH-BC in de AAN-stand.
2. Draai bij het toegangspaneel de schroef aan de onderkant van het voorframe los met behulp van de meegeleverde #10 steeksleutel (onderdeelnummer 262230) en verwijder het voorpaneel.

   ( Opmerking: een #10 steeksleutelbit is verkrijgbaar bij de meeste bouwmarkten.)
3. Om het systeem in de programmeermodus te zetten, tilt u de rubberen dop op de GH-DA/A op en drukt u op de programmaknop en laat u deze los met behulp van een lang, dun gereedschap, zoals een kleine schroevendraaier. De In-Use LED knippert ongeveer 6-15 seconden en blijft dan continu branden.

4. Nadat de In-Use LED continu brandt, drukt u op de spreekknop op het eerste huurderstation en laat u deze los. U zou op dit punt handsfree communicatie moeten hebben tussen de huurder en de entree. Als u een videosysteem programmeert, zou u ook het videobeeld van het toegangsstation moeten hebben.
5. Voor de GH-SW, druk en laat de knop los die u wilt toewijzen aan de huurder waarmee u in gesprek bent. (Als u ingedrukt houdt totdat u de pieptoon hoort, hebt u zojuist het station gewist. Druk snel in en laat los; u hoort een korte pieptoon bij het loslaten. Dit geeft aan dat de unit correct is geprogrammeerd.)

   Voor de GH-NS scrolt u naar de naam en het nummer van de bewoner die u wilt toewijzen en drukt u op de belknop (oproepknop) en laat u deze los. Er wordt een korte pieptoon afgegeven bij het toegangspaneel, wat aangeeft dat het programma voor die huurder succesvol is. Zie het opsommingsteken hieronder als er meer dan één pieptoon te horen is.

6. Druk nogmaals op de spreekknop op het huurderstation om die unit uit te schakelen. Als dit de eerste keer is dat u het systeem programmeert, wordt aanbevolen om de programmering te verlaten en het station te testen dat u zojuist hebt geprogrammeerd. Druk eenmaal op de programmaknop op de GH-DA/A om de programmering te verlaten en de LED gaat uit. U zou nu de huurder moeten kunnen oproepen die u zojuist hebt geprogrammeerd. Als het werkt, ga dan terug naar de programmeermodus en herhaal de vorige stappen om de overige huurderstations in het systeem te programmeren.

7. Als er meer dan één huurderstation in een unit is, moet elk station worden toegewezen aan het toegangspaneel met behulp van de bovenstaande procedure. Het toegangspaneel geeft 2 pieptonen voor de tweede unit, 3 pieptonen voor de derde unit en 4 pieptonen voor de vierde unit die is geprogrammeerd voor toegang vanaf het paneel. 5 pieptonen duiden op een programmeerfout. Als er 5 pieptonen te horen zijn, moet u het programma voor de huurder en het adres van het toegangspaneel wissen.

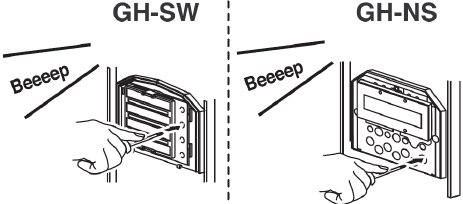

Een ID-instelling corrigeren of wijzigen

Om een programmeerfout te corrigeren, moeten de verkeerde programmagegevens van de toegangsstations en de huurderstations worden gewist en vervolgens correct opnieuw worden geprogrammeerd. Volg deze stappen om te wissen:

1. Zet het systeem in de programmeermodus met behulp van de bovenstaande procedure, stap 3.
2. Houd op het huurderstation de deurontgrendelknop en de belknop tegelijkertijd ingedrukt totdat er een pieptoon uit de unit komt (duurt ongeveer 3 seconden). Het interne geheugen is nu gewist.

3. Als u de GH-SW gebruikt, houdt u de oproepknop ingedrukt die u wilt wissen totdat u een continue pieptoon hoort. Als u de GH-NS gebruikt, geeft u de bewonersinfo weer op het scherm dat u wilt wissen en houdt u de belknop (oproepknop) ingedrukt totdat u een continue pieptoon hoort. Dat adres in het toegangspaneel is nu gewist.

4. U kunt het/de huurderstation(s) nu opnieuw programmeren met behulp van de procedure.

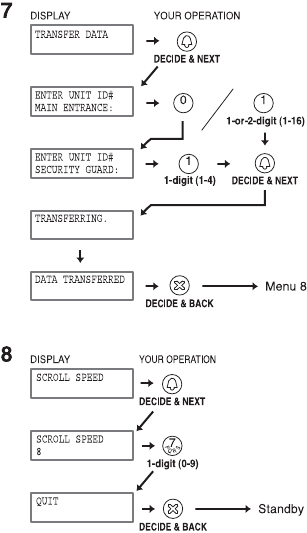

Meerdere toegangsstations / conciërgestations programmeren via Link Data

Als uw systeem meer dan één toegangspaneel heeft en/of u de GH-NS-module of het GH-MK-conciërgestation gebruikt, kunt u alle huurder-ID's die u zojuist hebt geprogrammeerd naar de andere units sturen met behulp van de Link Data-functie. Dit kan handmatig via het toetsenbord op het toegangspaneel of via de meegeleverde software.

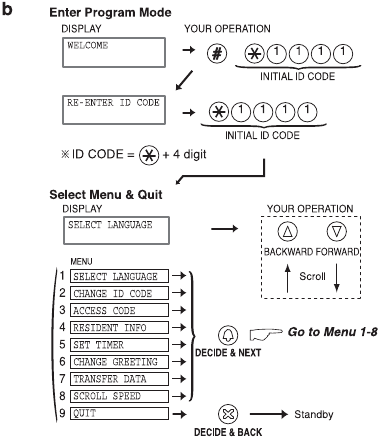

Het toetsenbord en de scrollmodule gebruiken:

De meegeleverde software gebruiken:

1. Importeer de gegevens van de GH-NS waarop u de ID's hebt ingesteld in de software met het vakje LinkData aangevinkt.

2. Exporteer de gegevens die u zojuist hebt geïmporteerd naar elk van uw andere GH-NS-modules met het vakje LinkData aangevinkt.


Opmerking: De GH-MK kan worden gebruikt om handmatig gegevens over te brengen naar andere GH-MK's of GH-NS's in het systeem.

SYSTEEMCONFIGURATIE

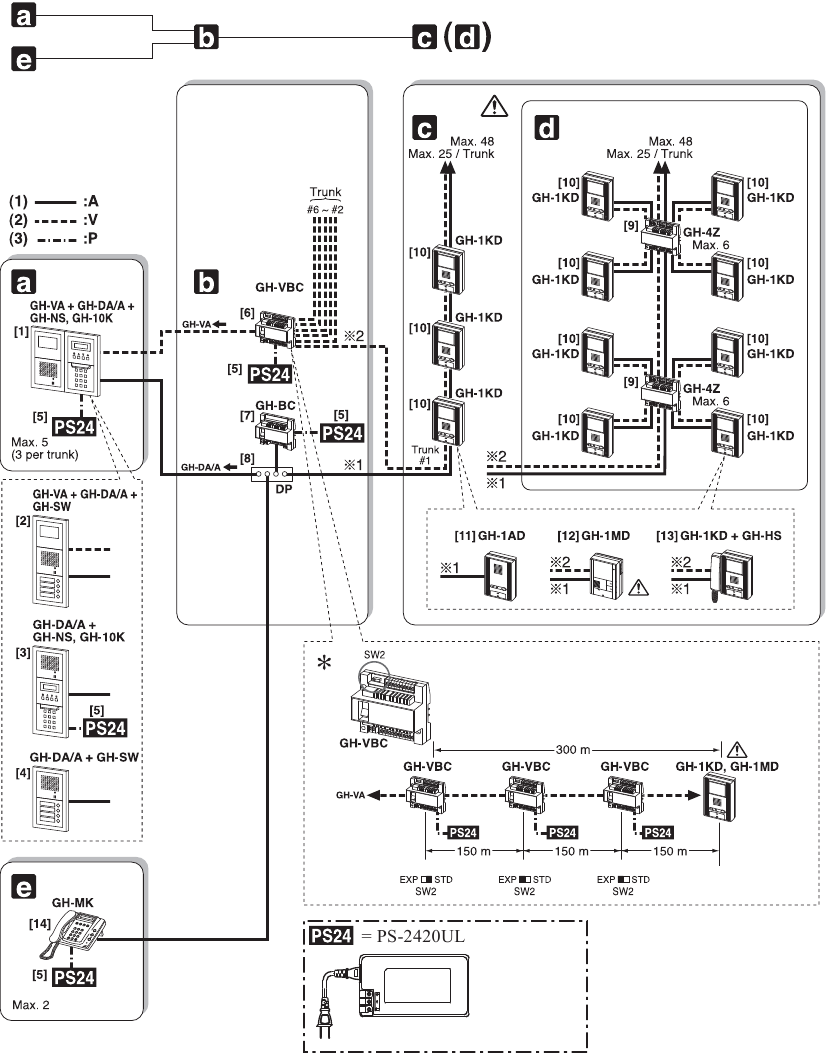

Standaard systeemconfiguratie

(1) Audiosignaallijn

(2) Videosignaallijn

(3) Voedingslijn

a. Toegangsstation

[1] Audio/video + digitaal scrolltype met naam
GH-VA + GH-DA/A + GH-NS, GH- 10K

[2] Audio/video + direct selectietype GH-VA + GH-DA/A + GH-SW

[3] Audio + digitaal scrolltype met naam GH-DA/A + GH-NS, GH-10K

[4] Audio + direct selectietype GH-DA/A + GH-SW

b. Busbesturingseenheden

[5] Voeding PS-2420UL

[6] Video-busbesturingseenheid GH-VBC
* GH-VBC kan ook als uitbreidingsadapter worden gebruikt. Stel de instelschakelaar (SW 2) hiervoor in op "EXP." (2 eenheden per trunklijn)

Zelfs als twee GH-VBC-eenheden als uitbreidingsadapters worden gebruikt (SW 2: EXP), is de bedradingsafstand van de video-busbesturingseenheid (SW 2: ST D) tot het verste videowoonstation beperkt tot 300 m.

[7] Busbesturingseenheid GH-BC

[8] Distributieklem (aansluiting): afzonderlijk verkocht

c. Woonstation: Station-naar-station bedrading

d. Woonstation: Homerun bedrading

Gebruik geen station-naar-station bedrading en homerun bedrading door elkaar op één trunklijn.

[9] 4-weg videoverbindingseenheid GH-4Z

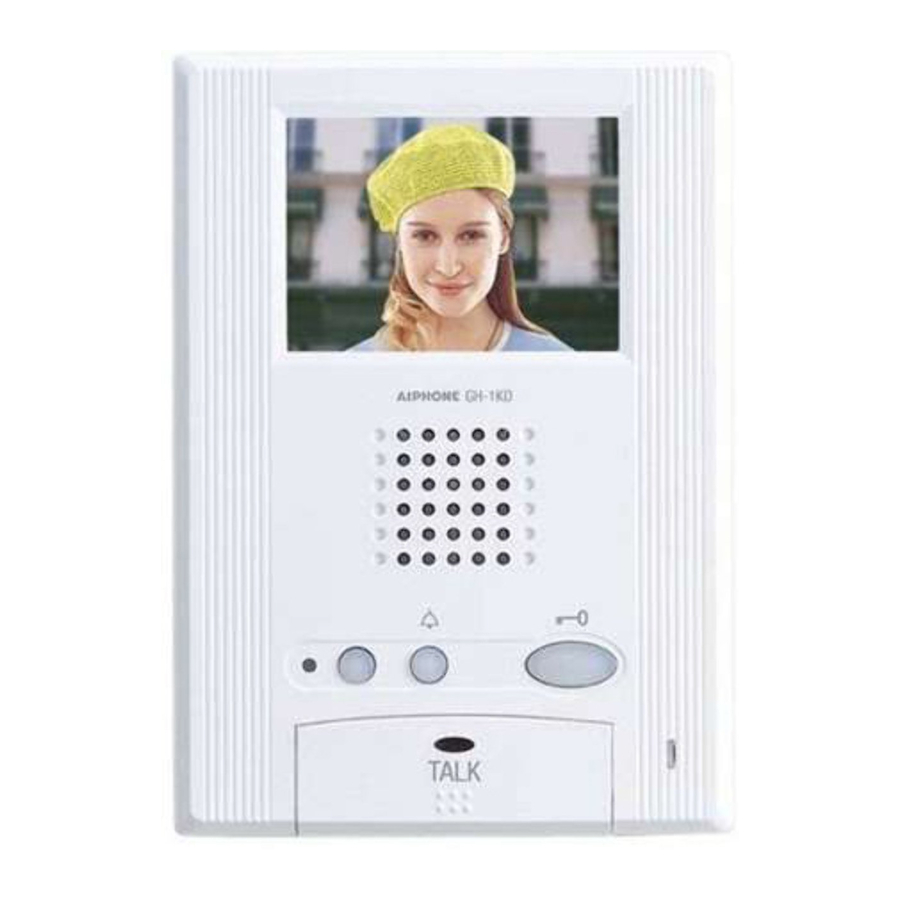

[10] Kleurenvideowoonstation GH-1KD, GH-1KD-SW
(Geleverd met werkende serviceknop)

[11] Audiowoonstation GH-1AD, GH-1AD-SW
(Geleverd met werkende serviceknop)

[12] Zwart-wit videowoonstation GH-1MD

Station-naar-station bedrading is niet mogelijk voor GH-1MD

[13] Kleurenvideowoonstation + handset (optioneel) GH-1KD + GH-HS, GH-1KD-SW + GH-HS e. Beveiligingsbewakingsstation

[14] Beveiligingsbewakingsstation GH-MK

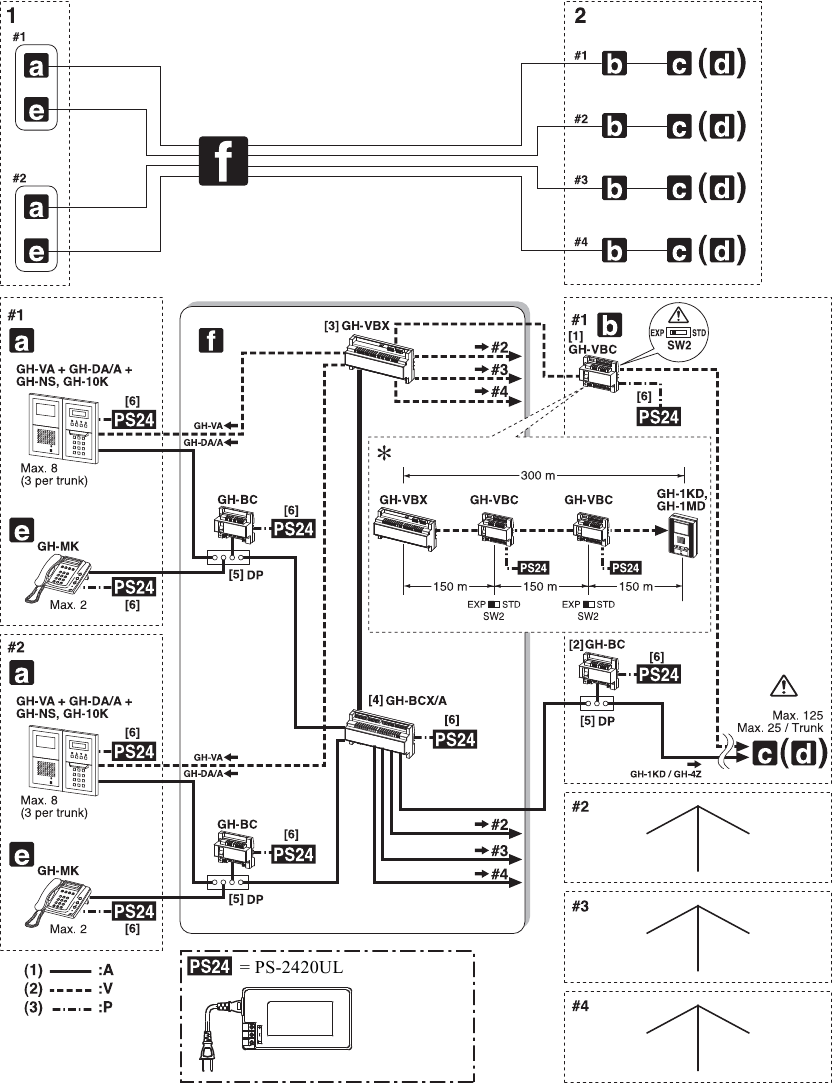

Uitgebreid systeemconfiguratiediagram

1. Gemeenschappelijke trunklijn #1, 2

2. Subtrunklijn - 4
Subtrunklijn #2 - #4 zijn hetzelfde als maximaal 125 eenheden per subtrunklijn.

(1) Audiosignaallijn
(2) Videosignaallijn
(3) Voedingslijn

a. Toegangsstation

b. Busbesturingseenheid

[1] Video-busbesturingseenheid GH-VBC

In een uitgebreid systeem wordt de GH-VBC-eenheid gebruikt als uitbreidingsadapter (SW2: EXP).
* Er kan nog een GH-VBC worden toegevoegd als de tweede uitbreidingsadapter (SW 2: EXP). De bedradingsafstand van de uitgebreide video-busbesturingseenheid GH-VBX tot het verste videowoonstation is beperkt tot 300 m.

[2] Busbesturingseenheid GH-BC

c. Woonstation: Station-naar-station bedrading (Zie Standaard systeemconfiguratie voor details)

d. Woonstation: Homerun bedrading (Zie Standaard systeemconfiguratie voor details)

Gebruik geen station-naar-station bedrading en homerun bedrading door elkaar op één trunklijn.

e. Beveiligingsbewakingsstation

f. Uitgebreide busbesturingseenheid

[3] Uitgebreide video-busbesturingseenheid GH-VBX

[4] Uitgebreide busbesturingseenheid GH-BCX/A

[5] Distributieklem ounction): Niet inbegrepen

[6] Voeding PS-2420UL

Raadpleeg de GH-installatiehandleiding voor volledige bedradingsinformatie over het GH Expanded-systeem.

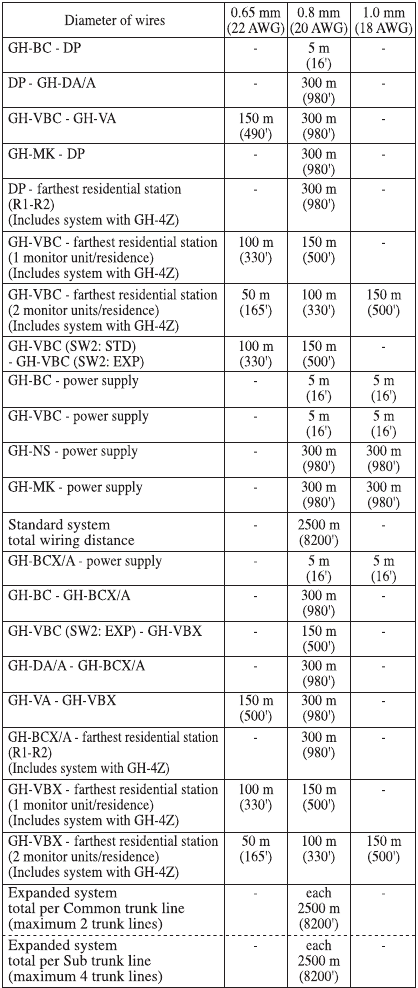

Bedradingsafstand

* DP = Distributiepunt

MONTAGE

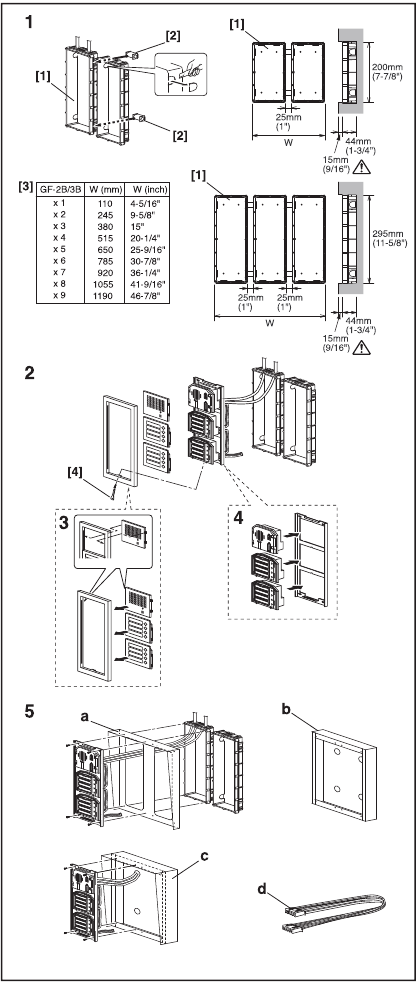

Montage van het buitenstation (1)

[1] Achterkast

[2] Verbindingsbuis

[3] Afmetingen achterkast

[4] Speciale schroevendraaier (meegeleverd met GH-BC)

1. De achterkast monteren
   • Maak een gat voor de kabel.
   • Gebruik de verbindingsbuis om de achterkast te monteren.
   • Zorg ervoor dat de achterkast waterpas is gemonteerd.
   • Monteer de camera en de GH-NS-module op ooghoogte voor de gemiddelde lengte van een volwassene.
     Monteer de achterkast niet op een oppervlak dat 15 mm (1/2") of meer is verzonken ten opzichte van het buitenoppervlak van de muur.
2. Stel de modules in.
   • Voor informatie over welke modules kunnen worden gebruikt.
     Er kunnen maximaal 6 GH-SW-modules worden gebruikt. Neem contact op met Aiphone als u 7 modules of meer wilt aansluiten.
3. Monteer elk modulepaneel op het voorframe.
   • Monteer de panelen vanaf de achterkant van het voorframe.
   • Steek de inkeping in de sleuven aan beide zijden en schuif deze omlaag.
4. Monteer elke module, behalve de GF-AC, op de montagebeugel.
   • Plaats de modules in de montagebeugel totdat ze vastklikken.
5. Opties
   1. Regenkap GF-203HA
   2. Opbouwdoos GF-203BA
   3. Opbouwdoos met kap GF-203HBA
   4. 80 cm (32") aansluitkabel GF-C
      Verwijder de beschermfolie op het GH-NS-display.

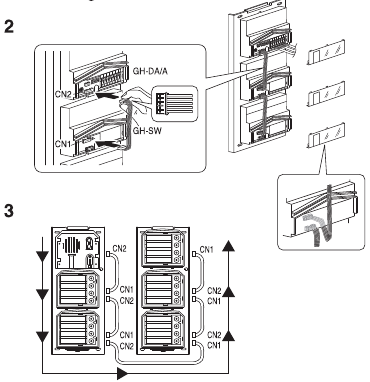

Montage van het buitenstation (2)

1. Verwijder de klemmenstrook.

2. Steek de meegeleverde connector van de spraakmodule in de volgende module in de contactdoos. Zorg ervoor dat u de kabel onder de klemmenstrook doorvoert ter bescherming.
3. Sluit de connectoren tussen de modules aan met kabels.

4. Voer de aansluitkabel door de verbindingsbuis (die u van tevoren open had moeten maken) en sluit de CNI van GH-SW aan op de volgende rij.

5. Plaats de klemmenstrook terug.


Montage van het buitenstation (3)

1. Voorbeeld van de interconnectie van modules.

2. Gebruik GF-C om verbinding te maken met de naam scrollen module.

3. Om de spraakmodule in de middelste rij te plaatsen, voert u GF-C van tevoren door de verbindingsbuis.


Bus Control Unit en voeding

[1] Din-rail (W-DIN11)

[2] Schroefgat

[3] AAN/UIT-schakelaar

[4] LED voor stroom aan (groen)

[5] Vergrendelingshendel

[6] Muurbevestigingsschroeven (x2)

1. Monteer GH-BC en GH-VBC op de Din-rail. Klik de unit op zijn plaats.

   * Om GH-BC en GH-VBC te verwijderen, trekt u de vergrendelingshendel omlaag.
   * Als er een probleem is met het systeem, controleer dan de bedrading van de voeding. Schakel de GH-BC en GH-VBC uit en vervolgens weer in na vier seconden. Hiermee wordt het hele systeem gereset.
2. Monteer GH-BC en GH-VBC rechtstreeks op het muuroppervlak.

3. Monteer GH-4Z op de Din-rail.
   * Om GH-4Z te verwijderen, trekt u de vergrendelingshendel omlaag.

4. Monteer GH-4Z rechtstreeks op het muuroppervlak.

5. Monteer GH-BCX/A en GH-VBX op de Din-rail. Om GH-BCX/A en GH-VBX te verwijderen, trekt u de vergrendelingshendel omlaag.

   1. GH-BCX/A en GH-VBX kunnen niet rechtstreeks op het muuroppervlak worden gemonteerd.
   2. De lengte van de verbindingskabel tussen de GH-BCX/A en GH-VBX is 40 cm (15-3/4"). Monteer de GH-BCX/A en GH-VBX daarom naast elkaar.
6. Voeding PS-2420UL

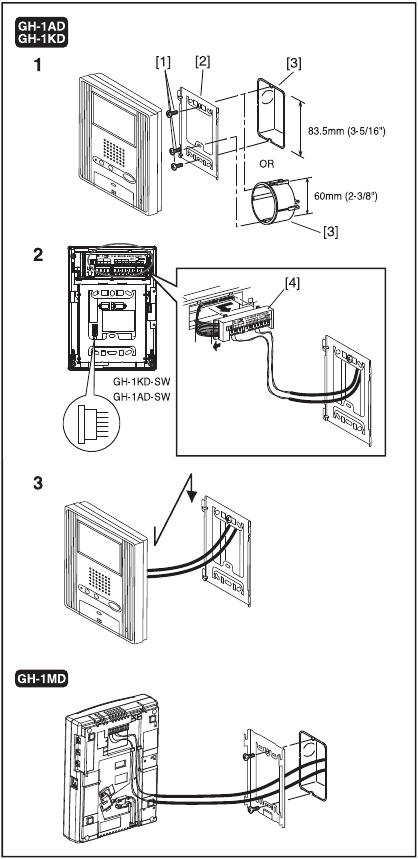

Binnenpost

[1] Montageschroeven (x2)

[2] Montagebeugel

[3] Enkele inbouwdoos of ronde achterkast

[4] Klemmenblok (GH-1AD, GH-1KD)

1. Monteer de montagebeugel op de I-gang box.
2. Sluit de bedrading aan op het klemmenblok.
3. Monteer de binnenpost op de montagebeugel.
   Strip de mantel van de kabel en steek alle draden op een ordelijke manier in de sleuven. Als u dit niet doet, kan dit leiden tot beknelling waardoor de bedrading kan worden beschadigd.

OPMERKING: Om het klemmenblok te verwijderen, schuift u het klemmenblok en trekt u het eruit. (GH-1AD, GH-1KD)

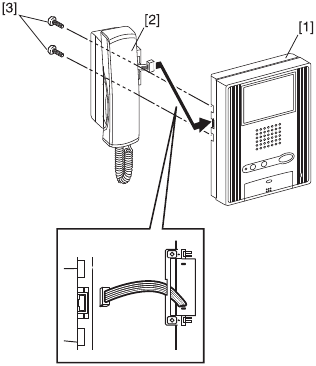

Optionele handset

[1] Chassis

[2] Handset (GH-HS)

[3] Schroeven (x2)

• Sluit de gezamenlijke connector van de binnenpost aan.
  GH-HS kan alleen worden geïnstalleerd voor de kleurenmonitor binnenpost (GH-1KD, GH-1KD-SW).

BEDRADING

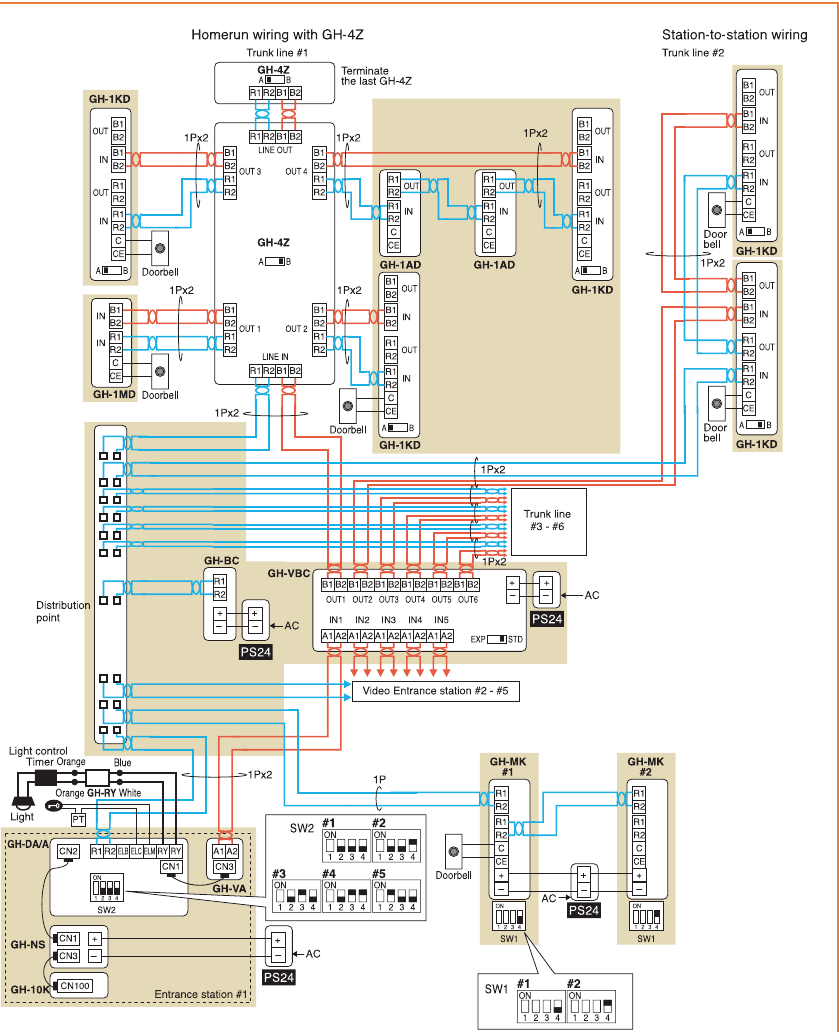

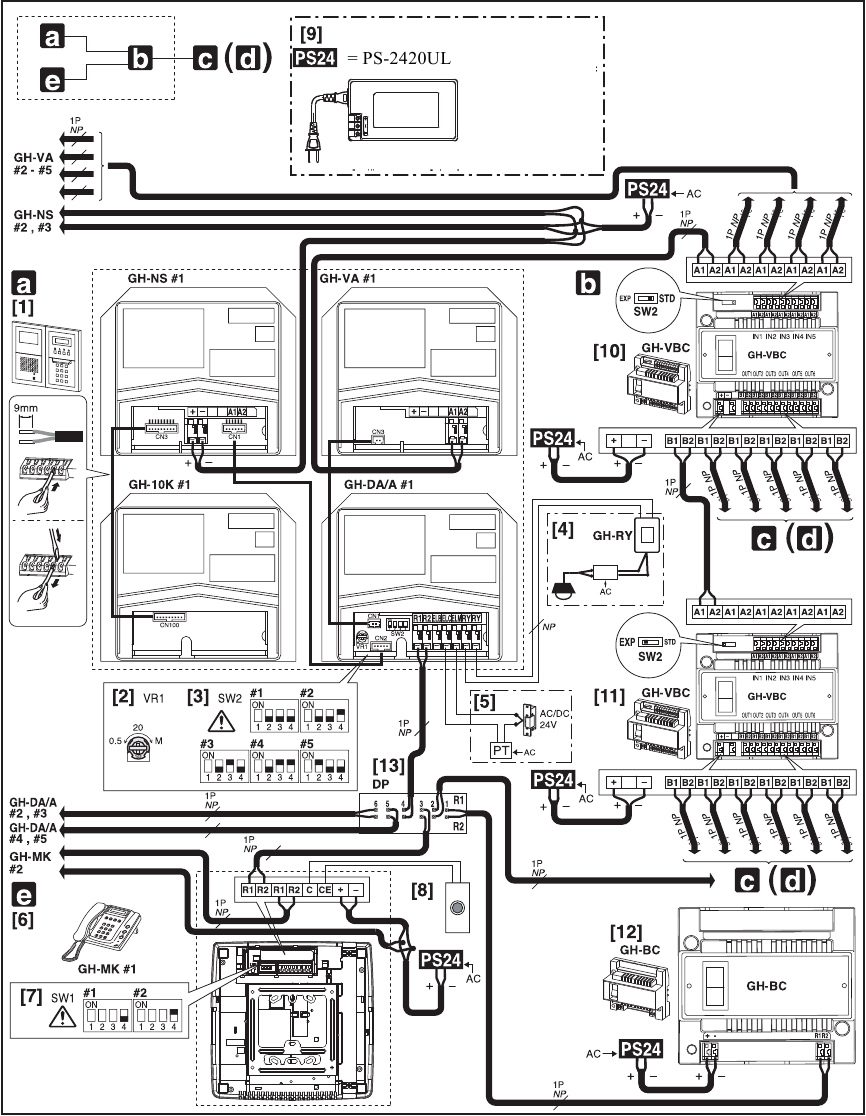

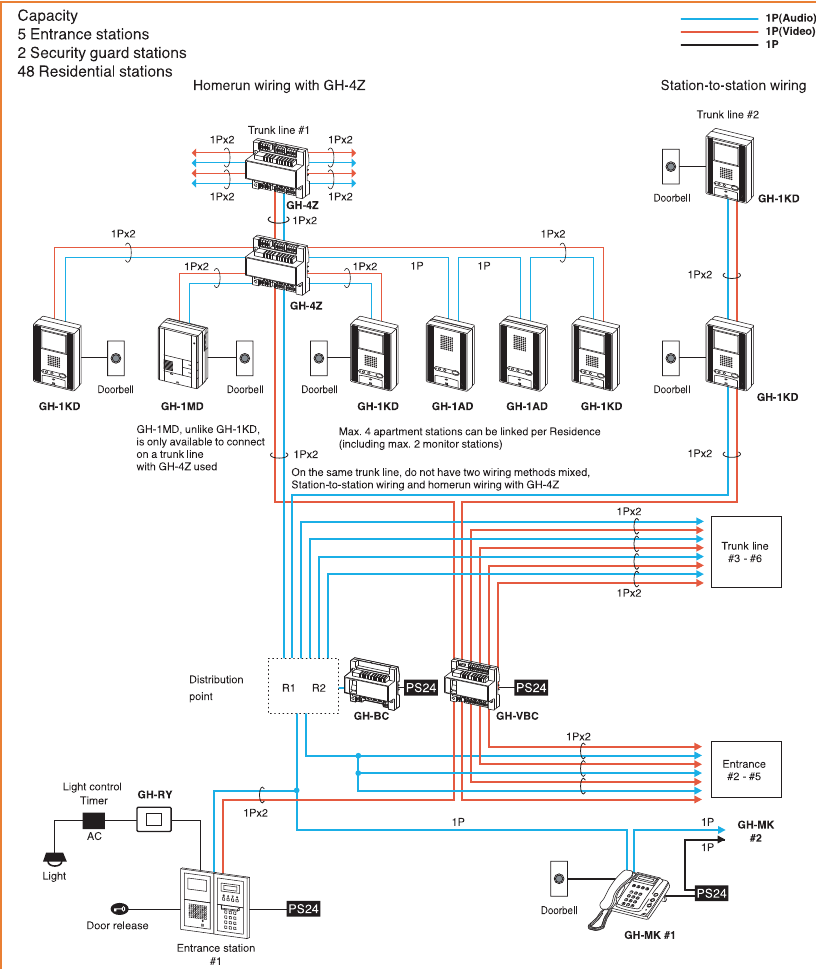

Standaardsysteem

Standaardsysteem (1)

[1] Buitenpost

[2] Deurontgrendelingstimer (staat op "M" op het moment van verzending)

• Stel de duur in voor de deurontgrendelingsfunctie wanneer op de deurontgrendelingsknop wordt gedrukt.
  [0.5] - [20]: 0.5 sec - 20 sec
  [20] - [M]: Activeren terwijl de knop wordt ingedrukt.

[3] instelschakelaar (GH-DA/A)

• SW 2: 1: Instelschakelaar voor de bewakingsfunctie van de camera buitenpost (staat op OFF op het moment van verzending) AAN (Omhoog): Bewaakt.
  UIT (Omlaag): Overgeslagen op het moment van de bewaking van de buitenpost.
• SW 2: 2 - 4: Instelschakelaar voor het nummer van de buitenpost (staat op #1 op het moment van verzending)

Zorg ervoor dat u bij de installatie van meerdere buitenposten de GH-DA/A ID-nummers (SW2) instelt.

[4] Extern signaleringsrelais GH-RY

[5] Deurontgrendelingsrelaiscontact
Minder dan AC/DC 24 V, 4 A (weerstandsbelasting)
PT: AC-transformator
Raadpleeg de GF-AC Installatie- & Gebruikershandleiding voor het aansluiten van de toegangscontrole klavier module GF-AC.

[6] Beveiligingspost GH-MK

[7] instelschakelaar (GH-MK)

• SW 1: 1: Schakelaar voor wachtwoordreset
  Het instellen van de wachtwoordreset schakelaar op ON voor 2 seconden of langer tijdens stand-by reset het wachtwoord op "*1111" op het moment van verzending).
• SW 1: 2, 3: Ongebruikte schakelaar
• SW 1: 4: Instelschakelaar voor het nummer van de beveiligingspost (staat op #1 op het moment van verzending)
  Zorg ervoor dat u bij de installatie van twee beveiligingsposten de ID-nummers (SW1) instelt.

[8] Deurbelknop

[9] Voeding PS-2420UL

[10] Video Bus control unit GH-VBC (SW2: STD)

[11] Video Bus control unit GH-VBC (SW2: EXP)

• Om GH-VBC als uitbreidingsadapter te gebruiken, stelt u de instelschakelaar in op "EXP". Sluit alleen de "INI"-aansluiting aan de ingangszijde aan.

[12] Bus control unit GH-BC

[13] Distributieklem (kruising): Niet inbegrepen

NP: Niet-gepolariseerd

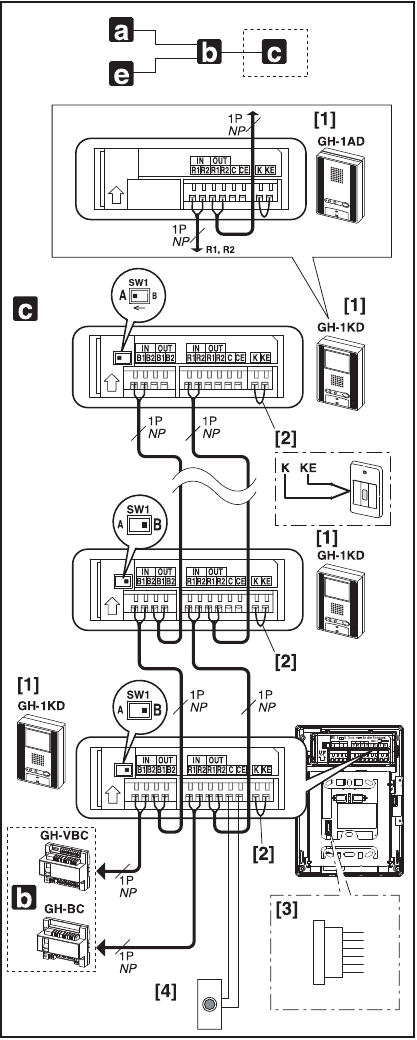

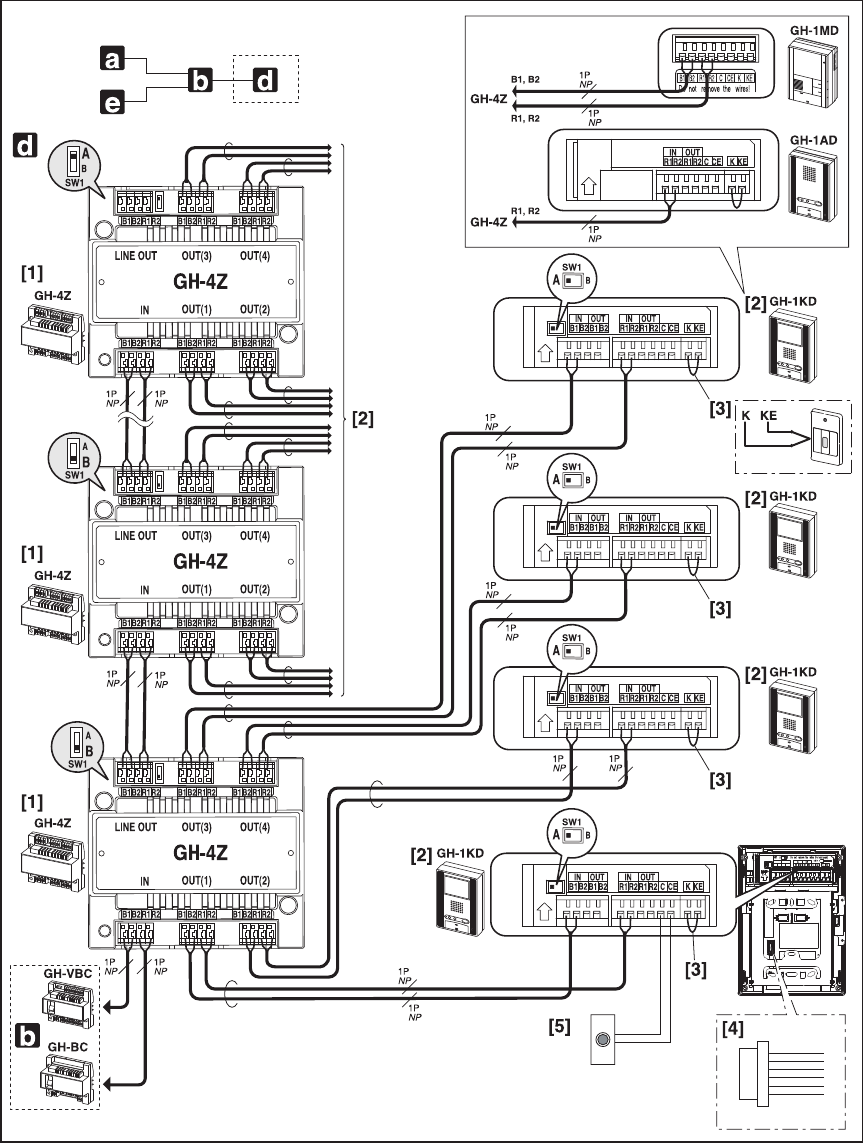

Standaardsysteem (2) Bedrading van binnenpost naar binnenpost

[1] 4-voudige videokoppeling GH-4Z

• Stel voor de af te sluiten GH-4Z (maximaal 6 units per trunk) de instelschakelaar (SW 1) in op "A".

[2] Binnenpost GH-1KD, GH-1AD, GH-1MD

• Stel voor GH-1KD de instelschakelaar (SW 1) in op "A".

[3] Korte kabel

• Om de noodalarm schakelaar te gebruiken, ontkoppel de korte kabel en sluit de schakelaar aan.

[4] Optie connector

De afzonderlijke optie connector is vereist.

[5] Deurbel
Meng de homerun-bedrading niet met de bedrading van binnenpost naar binnenpost op dezelfde trunklijn.

NP: Niet-gepolariseerd

INSTALLATIE (TOEGANGSPUNT)

De camerahoek aanpassen

1. Beeld vanuit de initiële camerapositie

2. De camerahoek wijzigen
   • Verwijder de rubberen dop. Beweeg de hendel naar de gewenste positie.

     * Vergeet niet de rubberen dop terug te plaatsen.
3. Beeldweergavegebied na aanpassing

   [1] Wanneer de camera naar links is aangepast
   [2] Wanneer de camera naar rechts is aangepast

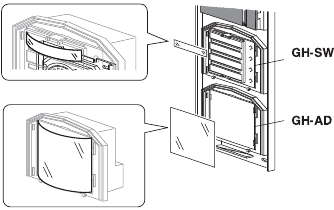

Namen en adressen invoeren

• Verwijder het naamplaatje/adresplaatje van de bewoner door op de linker- of rechterkant te drukken. (Verwijder de plastic folie.)
• Gebruik een permanente stift om de naam en het adres van de bewoner op de transparante plaat te schrijven en bevestig de plaat op de module.

Aanpassingen maken met de montagemeter

[1] Montagemeter

• Om meerdere rijen panelen te monteren, past u de montagemeter toe op de montagebeugel. Draai de schroeven vast terwijl u de montagemeter gebruikt om aanpassingen te maken.
  * Er is een montagemeter voor de ingebouwde achterkast van GF-2B en GF-3B.

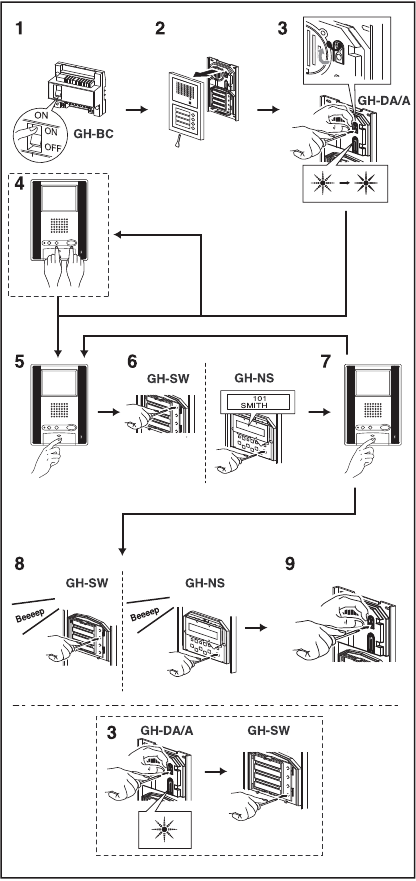

Het systeem installeren

1. Zorg ervoor dat alle units correct zijn geïnstalleerd en bedraad. Schakel de stroomschakelaar in GH-BC in. Wanneer het systeem GH- NS bevat, programmeer dan vooraf de bewonersinformatie (namen en kamernummers). (Zie Programmeren (GH-NS) voor details)
2. Maak de basisschroef los en open en verwijder het voorpaneel.
3. Zet het systeem in de programmeermodus.
   • Til de rubberen dop op.
   • Druk één keer op de programmaschakelaar. Gebruik een lang, dun gereedschap, zoals een fijne schroevendraaier.
   • De In-Use LED knippert ongeveer 15 seconden voor toegangspunten met GH-SW en tussen ongeveer 6 tot 15 seconden voor toegangspunten met GH-NS.
     Ga verder met de juiste stap, afhankelijk van de installatiestatus van het woonstation.
   • Als u de link voor de eerste keer instelt na de montage van het woonstation => 4.
   • In andere gevallen dan hierboven vermeld => 5.

4. Voer de onderstaande handeling alleen uit als "u de link voor de eerste keer instelt na de montage van het woonstation". Zodra de In-Use LED continu brandt, drukt u op de deurontgrendelknop terwijl u de lichtknop van het woonstation ingedrukt houdt en blijft u op de knoppen drukken totdat er ongeveer 3 seconden later een pieptoon klinkt.
   Het uitvoeren van de handeling in stap 4 verwijdert alle instellingsgegevens in het woonstation en zet het terug naar de initiële instellingen.
5. Zodra de In-Use LED continu brandt, drukt u op de talkknop van het eerste woonstation. Het bijbehorende communicatiekanaal wordt tot stand gebracht.
   Til voor GH-MK de handset op.
6. Druk voor GH-SW op de (bijbehorende) oproepknop en laat deze snel los. (Druk niet langer dan 1 seconde op de knop.) Voor GI--I- NS geeft u het toegewezen kamernummer weer en drukt u op de oproepknop (belsymbool). (Druk niet langer dan 1 seconde op de knop.)
   Er klinkt één keer een elektronische pieptoon.
7. Druk op de talkknop om te beëindigen. Herhaal deze stappen en programmeer alle woonstations.
   Hang voor GH-MK de handset op.
   * Als er een tweede woonstation in een enkel appartement is geïnstalleerd, programmeer dan het woonstation volgens dezelfde methode als beschreven in de stappen 4 tot en met 6. Er klinkt twee keer een elektronische pieptoon. Er klinkt drie keer een elektronisch geluid voor een derde woonstation en vier keer voor een vierde woonstation.
8. Instellingen corrigeren of wijzigen
   • Houd de oproepknop van GH-SW of GH-NS ingedrukt totdat u een continue pieptoon hoort. Geef voor GH-NS de kamer weer die u wilt corrigeren en herprogrammeer alle woonstations in het enkele appartement (volgens stappen 4 en verder).
9. Programmeren beëindigen
   • Druk op de GH-DA/A programmaschakelaar. De In-Use LED gaat uit.
   • Plaats de dop terug.
10. De programmering controleren
    • Als u de programmaschakelaar 5 seconden of langer indrukt, gaat de In-Use LED branden.
    • In het geval van GH-SW klinkt er één keer een elektronische pieptoon wanneer de programmering is gelukt. Als de programmering niet is gelukt, klinkt er een alarmpieptoon.
    • Selecteer voor GH-NS de kamer met de pijltjestoetsen of de 10-toets en druk op de oproepknop. Er klinkt één keer een elektronisch geluid wanneer de programmering is gelukt. Als de programmering niet is gelukt, klinkt er een alarmgeluid.
    • Druk op de programmaschakelaar om de controle te beëindigen.
      Als de stroomtoevoer tijdens het programmeren wordt onderbroken, kan de geprogrammeerde informatie verloren gaan. Probeer in dat geval de programmering opnieuw vanaf het begin.
      OPMERKINGEN:
    1. De lichtknop instellen (GH-SW) In stap 3, druk op de oproepknop van de toegewezen GH-SW terwijl de In-Use LED knippert (binnen 15 seconden in de programmeermodus), de lichtknop wordt ingesteld. (De toegewezen oproepknop kan niet tegelijkertijd als de bewonersoproepknop worden gebruikt.) Er klinkt één keer een elektronische pieptoon.
    2. Als u probeert een vijfde woonstation in te stellen wanneer er al vier woonstations zijn ingesteld, klinkt er een alarmpieptoon. Om de communicatielink te annuleren, geeft u de toegewezen naam weer en drukt u minimaal 3 seconden op de oproepknop. Er klinkt een continue pieptoon om te bevestigen dat de communicatielink is gewist.

Programmeren (GH-NS)

1. Programmeren met een pc

   • U kunt een pc gebruiken om gegevens in te voeren en namen van bewoners in te schrijven of te wijzigen.
   • Gebruik de verbindingskabel die bij GH-NS wordt geleverd om uw pc op GH-NS aan te sluiten.
   • Installeer in uw pc het installatieprogramma van de cd die bij GH-BC wordt geleverd.
     *Voor informatie over het gebruik van het installatieprogramma, zie het tekstbestand (.txt) dat in dezelfde map als het installatieprogramma (.exe) is geïnstalleerd. Het wordt aanbevolen om geprogrammeerde gegevens en bewonersinformatiegegevens op uw pc op te slaan.
2. Programmeren met GH-NS en GH-10K

   • Controleer of "Welkom" op het Display wordt weergegeven, wat aangeeft dat het systeem in de stand-bymodus staat.
     * U kunt de "Welkom" (Welkom)-tekst wijzigen.
   • Zet het systeem eerst in de programmeermodus.
     Druk op "" en voer de 4-cijferige ID-code in.

     wordt weergegeven, voer dan opnieuw "" en de 4-cijferige ID-code in.
     De initiële ID-code is .
     * Voordat u begint met programmeren, raden we u aan om een nieuwe exclusieve ID-code voor uzelf te registreren, zodat anderen geen toegang tot het systeem hebben. (Zie Programmamodus (GH-NS) voor details)
     Als u uw ID-code bent vergeten, zet dan de schakelaar (#1) ongeveer 2 seconden op AAN. De ID-code wordt teruggezet naar de standaardinstelling van "*1111".


OPMERKING: Om alleen de naam van de bewoner zonder kamernummer weer te geven; Zet de schakelaar (#2) op AAN.

Programmamodus (GH-NS)

1. Menu 1: Selecteer taal
   Kies de taal die op GH-NS moet worden weergegeven.
   Wanneer "ITALIANO" (Italiaans) als weergavetaal op GH-NS wordt geselecteerd, gebruik dan het installatieprogramma Ver.2.2 of nieuwer. Als de versie van het installatieprogramma niet overeenkomt, wordt de weergavetaal Engels. Download de nieuwste versie van onze website http://www.aiphone.com.
   Wanneer "ITALIANO" (Italiaans) niet in het menu op GH-NS staat, kan Italiaans niet worden weergegeven. Als "ITALIANO" (Italiaans) op dit moment wordt gekozen en geprogrammeerd met het instellingstool Ver.2.2 of nieuwer, wordt het een communicatiefout. Probeer opnieuw te programmeren in een andere taal.


2. Menu 2: ID-code wijzigen
   Voer een nieuwe ID-code in, beginnend met "*", gevolgd door een 4-cijferig nummer. (Voorbeeld: *1234)

3. Menu 3: Toegangscode instellen
   Voer een nieuwe 4-cijferige toegangscode in. (Voorbeeld: 1234)
   • (0000) kan niet worden geregistreerd als toegangscode.
   • Het wordt aanbevolen om geen eenvoudige toegangscode zoals (1111) te gebruiken.

4. Menu 4: Bewonersinformatie inschrijven
   Registreer kamernummers en namen van bewoners.
   Voer kamernummers in met 1 tot 6-cijferige tekens.
   Voer de naam van de bewoner in (maximaal 16 tekens).

5. Menu 5: Time-outtimer voor invoer instellen
   Operation Timer (Bedieningstimer): Als het bedieningspaneel gedurende een bepaalde periode niet wordt bediend, keert het systeem terug naar de stand-bymodus. Programmeerbaar van 15 tot 99 seconden.
   Program Timer (Programmatimer): Als in de Residentiële Programmeermodus het bedieningspaneel gedurende een bepaalde periode niet wordt bediend, wordt de programmeermodus automatisch geannuleerd. Programmeerbaar van 30 tot 99 seconden.
   Call Timer (Oproeptimer): Oproep vanaf het toegangspunt verloopt na een bepaalde periode. Programmeerbaar van 30 tot 99 seconden.

6. Menu 6: Begroeting wijzigen
   Voer een begroetingsbericht in (maximaal 160 tekens).

7. Menu 7: Linkinformatie overdragen
   Met een uitgebreid systeem, voer het unit-ID# in voor de overdracht
   Toegangspunten en beveiligingsposten zoals hieronder;
   • Toegangspunt: Verbonden met dezelfde gemeenschappelijke lijn - "geprogrammeerde ID#" zoals het is. (bijv. overdragen naar #2: Voer "2" in), of Verbonden met een andere gemeenschappelijke lijn - "geprogrammeerde ID# plus 8" (bijv. overdragen naar #1: 1+8=9, Voer "9" in)
   • Beveiligingspost: Verbonden met dezelfde gemeenschappelijke lijn - "geprogrammeerde ID#" zoals het is. (bijv. overdragen naar #2: Voer "2" in), of Verbonden met een andere gemeenschappelijke lijn - "geprogrammeerde ID# plus 2" (bijv. #1: 1+2=3, Voer "3" in)

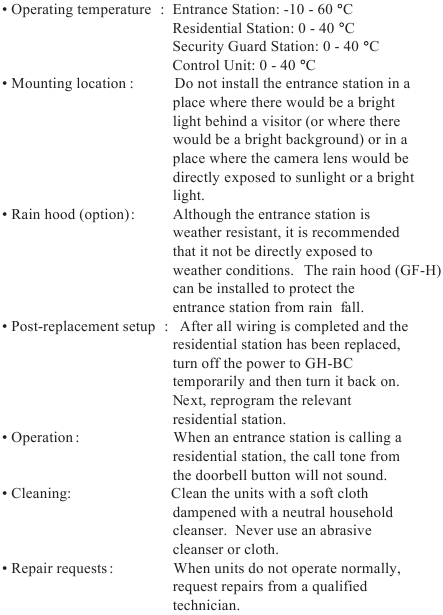

TECHNISCHE VOORZORGSMAATREGELEN

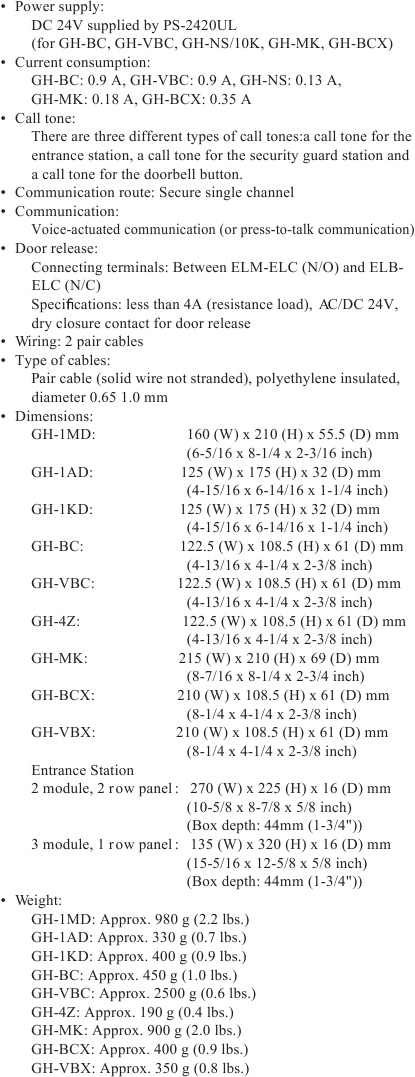

SPECIFICATIES

Referenties

• Aiphone - Wereldleider in intercoms en toegangscontrole

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Aiphone GH-serie, GH-SW, GH-NS Handleiding

Beschikbare talen
