Bwine F7 MINI - Dronehandleiding

Deze handleiding gebruiken

Legenda

Aanbevolen

Waarschuwing

Hints & Tips

Referentie

Lees dit voor de eerste vlucht

Lees de volgende documenten voordat u het Bwine F7MINI-vliegtuig gebruikt.

1. Gebruikershandleiding
2. Snelstartgids
3. Disclaimer en veiligheidsrichtlijnen
   • Het wordt aanbevolen om alle instructievideo's op de officiële website te bekijken en de Disclaimer en veiligheidsrichtlijnen te lezen voordat u het product voor het eerst gebruikt. Bereid u voor op de eerste vlucht voordat u de Snelstartgids bekijkt en raadpleeg deze gebruikershandleiding voor meer informatie.

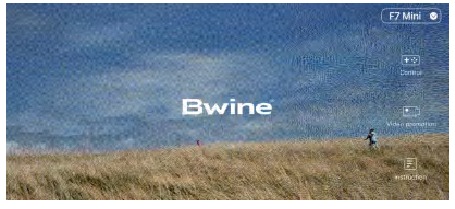

Download de Bwine Mini-app

• Zorg ervoor dat u de Bwine Mini APP gebruikt tijdens de vlucht. Scan de volgende QR-code om de nieuwste versie van de APP te downloaden.

  ( Voor Android )


  ( Voor iOS )

• Bwine Mini APP ondersteunt Android 6.0 of hoger, iOS 10.0.2 of hoger, dual-band WiFi (2,4 GHz) en 5,8 GHz telefoons.

Videozelfstudies

• Scan de QR-code om de instructievideo's te bekijken om een correct en veilig gebruik van het product te garanderen.

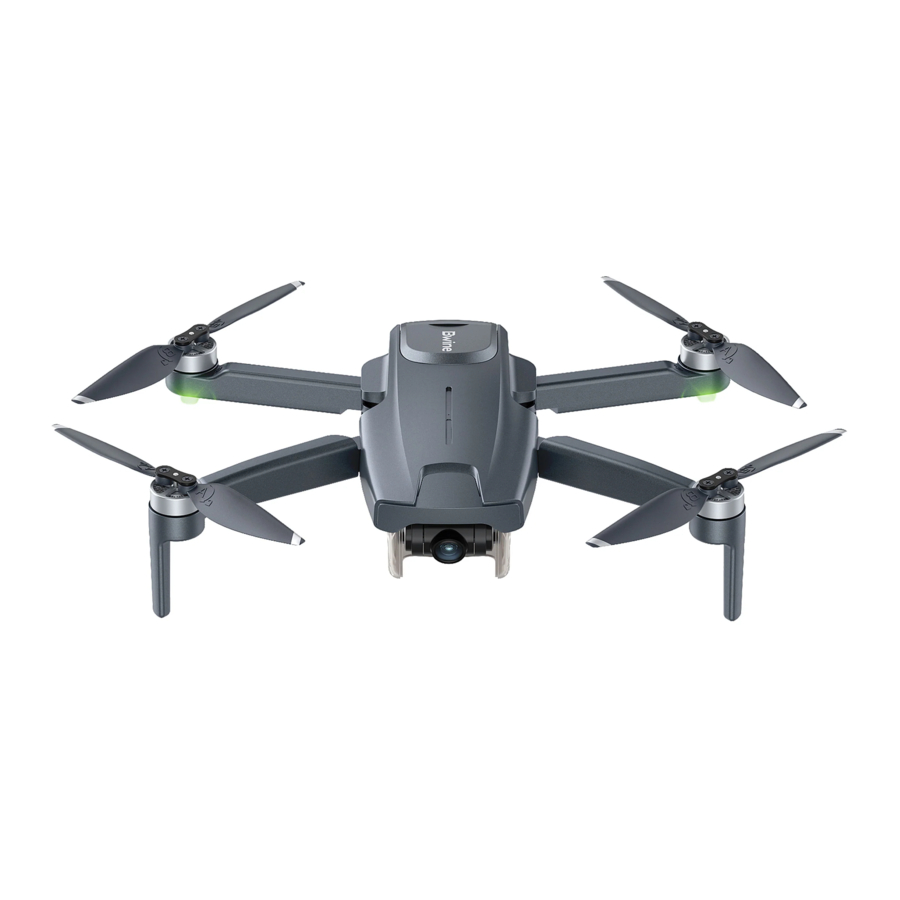

Productprofiel

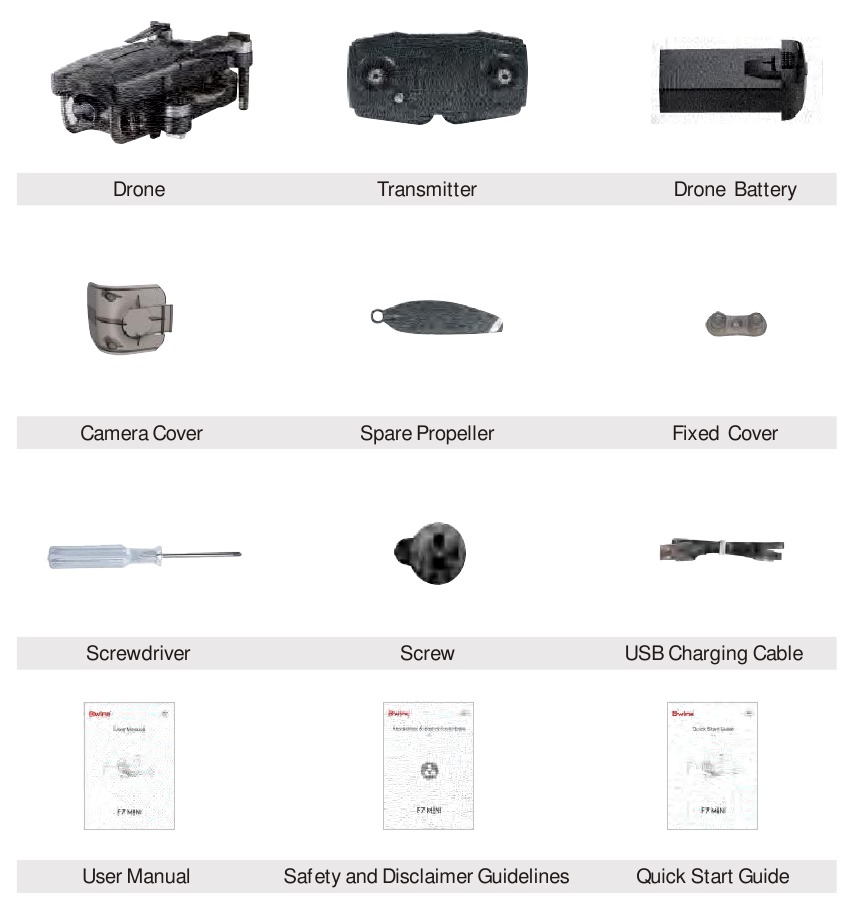

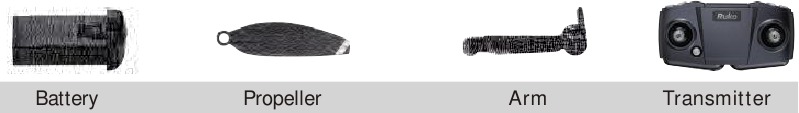

Productlijst

Productoverzicht

• Het Bwine F7MINI-vliegtuig kan stabiel buiten zweven en vliegen en heeft de functie om automatisch terug te keren naar huis. De camera maakt gebruik van een geüpgradede 5 GHz Wi-Fi FPV real-time transmissiefunctie, uitgerust met een 120°FOV-lens en een 90° verstelbare camera, die stabiel 2.7K video en 4K ultraheldere beelden kan maken, waardoor u een breed gezichtsveld krijgt voor onvergetelijke momenten.

Overzicht van productkenmerken

• Het F7MINI-vliegtuig heeft een opvouwbaar ontwerp, de body is ultralicht en klein, met een gewicht van slechts 245 g. Het is gemakkelijk mee te nemen. De gebruiker kan het vliegtuig gebruiken om video's en foto's te maken.
• Met een toonaangevend vluchtbesturingssysteem kan het F7MINI-vliegtuig stabiel, behendig en veilig vliegen. De automatische terugkeerfunctie stelt het vliegtuig in staat om terug te vliegen naar de positie waar het opstijgt en automatisch te landen wanneer het zendersignaal verloren gaat of de batterij bijna leeg is.

Het vliegtuig voorbereiden

• Alle vliegtuigarmen zijn ingeklapt voordat het vliegtuig wordt verpakt. Volg de onderstaande stappen om de vliegtuigarmen uit te klappen.
• Klap de voorste armen uit.
• Klap de achterste armen uit en klap vervolgens alle propellers uit.

• Klap de voorste armen uit voordat u de achterste armen uitklapt.
• Voordat u het vliegtuig inschakelt, moet u ervoor zorgen dat de voorste en achterste armen zijn uitgeschoven en dat het vliegtuig op een horizontale ondergrond staat.

Vliegtuigdiagram

1. Motor
2. Propellers
3. Intelligente batterij
4. Camera

5. Aan/uit-knop
6. Led-indicatielampje
7. Optische stroomsensor

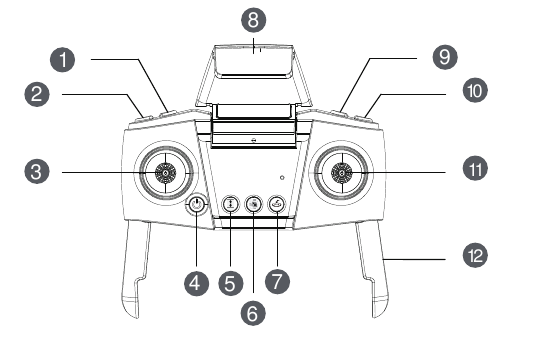

Zenderdiagram

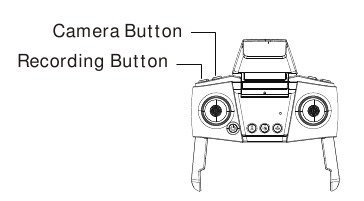

1. Sluiterknop
   Druk eenmaal om een foto te maken.
2. Opnameknop
   Druk eenmaal om de opname te starten en druk nogmaals om de opname te stoppen.
3. Linker bedieningsknuppel

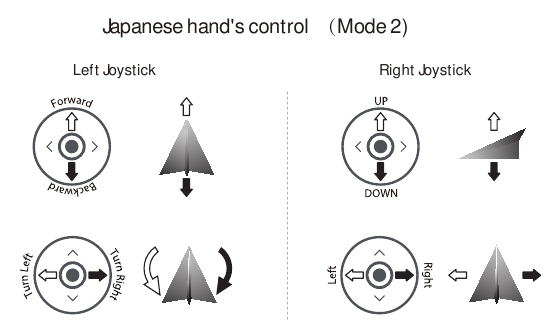

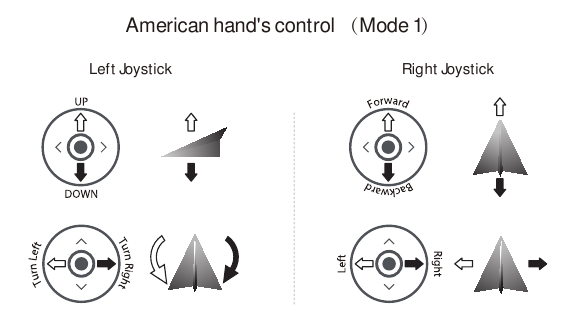

   Amerikaanse bedieningsknuppels Gebruik een bedieningsknuppel om de bewegingen van het vliegtuig te besturen. De linker bedieningsknuppel is de gashendel, die de hoogte en de neusrichting van het vliegtuig kan aanpassen. (Omhoog/Omlaag, Links draaien/Rechts draaien). De functies van de bedieningsknuppel van de Japanse hand zijn anders dan die van de Amerikaanse bedieningsknuppels.
4. Aan/uit-knop
   Druk eenmaal om te starten, druk nogmaals om de zender uit te schakelen.
5. Automatische zweefstand met één knop / Landing met één knop

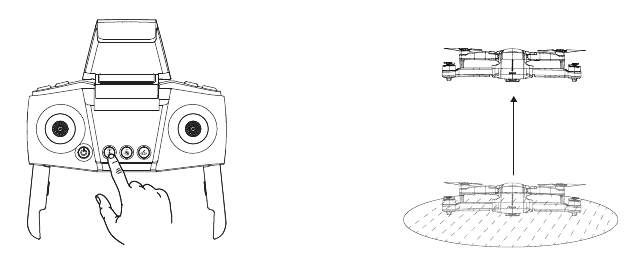

   Opstijgen met één klik: Nadat u de motor hebt ontgrendeld, drukt u op één knop om automatisch op te stijgen tot een hoogte van ongeveer 1,5 meter.

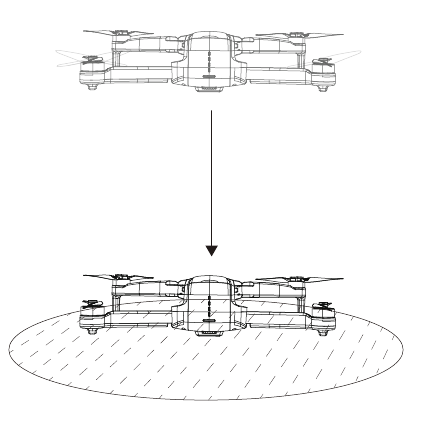

   Landing met één klik: Druk op één knop om het vliegtuig tijdens de vlucht te laten landen en het vliegtuig daalt naar de grond op de bestaande coördinaten.
6. Kompas kalibreren

1. Kort indrukken om het kalibratiekompas te openen
2. GPS-modus/houdingsmodus; Houd de knop 3 seconden ingedrukt om de GPS uit te schakelen (GPS is standaard ingeschakeld wanneer deze wordt ingeschakeld, schakel deze niet uit wanneer u buiten vliegt om te voorkomen dat het vliegtuig verloren gaat); Houd de knop nogmaals 3 seconden ingedrukt om GPS in te schakelen.
3. Het vliegtuig kan niet opstijgen, tenzij GPS is uitgeschakeld bij het vliegen binnenshuis, GPS kan niet worden uitgeschakeld bij het vliegen buitenshuis.

7. Smart RTH-knop
   Druk op de knop om het vliegtuig automatisch te laten terugkeren naar de startpositie (vanwege GPS-signaalproblemen (commerciële klasse) kan de landingspositie enigszins afwijken van de startpositie. Het afwijkingsbereik is ongeveer 3 meter (diameter); Druk nogmaals op de RTH-knop om de intelligente terugkeer tijdens de terugvlucht te annuleren.
8. Mobiele telefoonhouder
   Klap omhoog om de houder te openen voor het plaatsen van mobiele apparaten. De breedte van de telefoonhouder is verstelbaar. De maximale verstelbare breedte is maximaal 3,1 inch.
9. Pas de camerahoek omhoog aan.
10. Pas de camerahoek omlaag aan.
11. Rechter bedieningsknuppel/snelheidsregeling
    De rechter bedieningsknuppel is een richtingsknuppel die de vliegrichting van het vliegtuig bestuurt (vooruit/achteruit/links/rechts). De functies van de bedieningsknuppel van de Japanse hand zijn omgekeerd ten opzichte van de Amerikaanse bedieningsknuppels. Druk op de knuppel om de snelheid van het vliegtuig aan te passen (in totaal 2 snelheden). De standaardsnelheid is langzame snelheid. Druk er eenmaal op om over te schakelen naar snelle snelheid, druk er nogmaals op om over te schakelen naar langzame snelheid.
12. Klemmen voor mobiele apparaten
    Duw naar buiten om de twee klemmen voor mobiele apparaten van de zender te openen voor eenvoudige bediening van de bedieningsknuppel van de zender.

Vliegtuig

Het F7MINI-vliegtuig bestaat hoofdzakelijk uit een vluchtcontroller, communicatiesysteem, videodownlink-systeem, voortstuwingssysteem en een intelligente vluchtaccu.

Twee versnellingen Snelheid van het vliegtuig

• De F7MINI heeft twee snelheidsbereiken: 11,48 ft/s en 22,96 ft/s. De standaardsnelheid is langzame snelheid. Druk op de rechter joystick van de zender om over te schakelen naar hoge snelheid. Druk er nogmaals op om over te schakelen naar langzame snelheid, wat diverse vliegervaringen biedt en voldoet aan verschillende behoeften met snelheid.

• Bij hoge windsnelheid moet een hoge vliegsnelheid worden aangehouden om het effect van de windweerstand te verbeteren.
• Bij het vliegen met een snelle versnelling moet de piloot minstens 3 meter remweg reserveren om de vliegveiligheid te garanderen bij het vliegen in winderige omstandigheden.
• Bij het gebruik van de snelle versnelling voor de vlucht wordt het vermogen van het vliegtuig aanzienlijk verbeterd, en de bediening van de externe hendel op de zender zal leiden tot de grote vliegbeweging van het vliegtuig. Tijdens de eigenlijke vlucht reserveert de piloot voldoende vliegruimte om de veiligheid van de vlucht te garanderen.

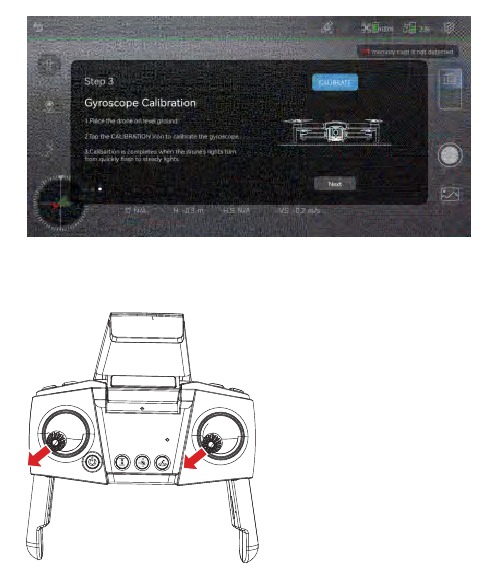

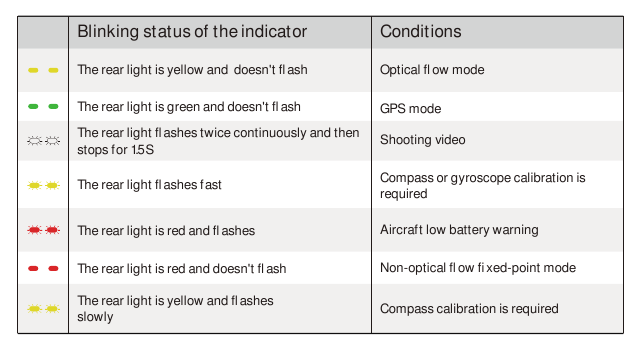

Kalibratie en statusindicator van het vliegtuig

• De statusindicator van het F7MINI-vliegtuig bevindt zich onder de achterste arm van het vliegtuig om de huidige status van het vluchtbesturingssysteem aan te geven. Raadpleeg de volgende tabel voor de status van het vluchtbesturingssysteem die wordt weergegeven door verschillende knippermodi.


Terug naar huis

Het F7MINI-vliegtuig heeft een automatische terugkeer-naar-huis-functie in GPS-modus, waardoor het vliegtuig terugkeert naar het opstijgpunt.
De Return to Home (RTH)-functie brengt het vliegtuig terug naar het laatst geregistreerde thuispunt.
Er zijn drie soorten RTH: Smart RTH, Low Battery RTH en Signal Disconnection RTH. Als u de RTH-functie activeert onder de voorwaarde dat het vliegtuig met succes het thuispunt heeft geregistreerd en het GPS-signaal goed is, keert het vliegtuig automatisch terug naar het thuispunt en landt het.

	GPS	Beschrijving
Home Point	Gebruik 5 streepjes signaal	Wanneer u buiten vliegt, wordt het GPS-signaalpictogram voor de eerste keer weergegeven met 3 of meer streepjes, en de startlocatie registreert de huidige positie van het vliegtuig als het Home Point. Tijdens de vlucht, als het vliegtuig op een nieuwe locatie landt, wordt het punt vanwaar u opnieuw bent opgestegen het laatste thuispunt, en het vliegtuig keert terug naar het laatste thuispunt.

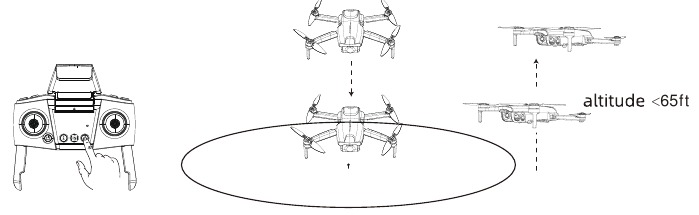

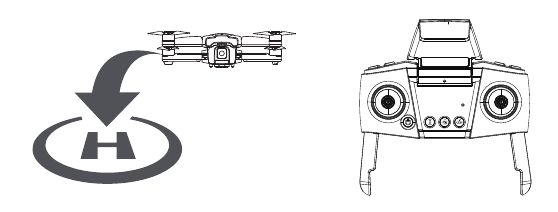

Smart RTH

• Wanneer de piloot het vliegtuig automatisch naar huis wil laten terugkeren, kan hij op de smart RTH button (knop) op de zender klikken of op het return home icon (pictogram) op de Bwine mini APP tikken om RTH te activeren. Tijdens de terugkeer naar huis, kort op de smart return button (knop) op de zender drukken of op het return icon (pictogram) op de F7MINI interface (interface) klikken om de terugkeer naar huis te verlaten..
• In GPS mode (modus) ( blijft aan), lang drukken op om te activeren, de automatische terugkeerfunctie. Tijdens het terugkeerproces kan de gebruiker het vliegtuig bedienen om te stijgen, dalen, vooruit, achteruit, naar links of rechts te vliegen om obstakels te vermijden, of lang op de return button (knop) drukken of de gashendel omhoog duwen om de terugkeer te annuleren.

• Als de vlieghoogte lager is dan 65ft (20m), zal het vliegtuig automatisch stijgen naar de standaard terugkeerhoogte van 65 feet (20 meter) voordat het naar huis terugkeert.

• Als de vlieghoogte tussen 65ft en 164ft (20m tot 50m) is, keert het vliegtuig vanaf de huidige hoogte terug naar het opstijgpunt. (Let op het aanhouden van de vlieghoogte om te voorkomen dat mensen of obstakels worden geraakt.

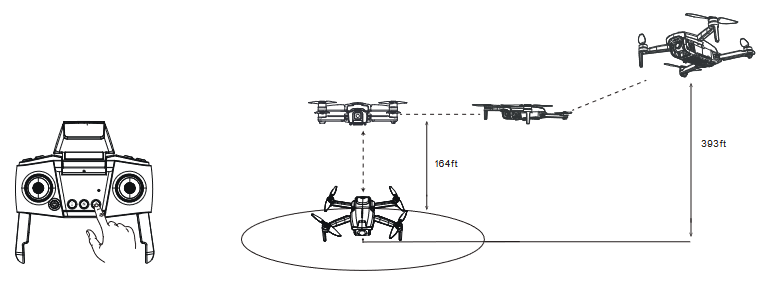

• Als de vlieghoogte tussen 164ft (50m) en 393ft (120m) is, vliegt het vliegtuig rechtstreeks naar de standaardhoogte van 164ft (50m) en keert vervolgens terug naar het Home Point.

• De drone is niet uitgerust met een functie voor het vermijden van obstakels. Beoordeel tijdens de vlucht de vluchtsituatie redelijk, vermijd obstakels op tijd en stel de bijbehorende vlucht- en terugkeerhoogte in op basis van de vliegomgeving.

• Low Battery RTH
  Wanneer de intelligente vluchtaccu te leeg is of er onvoldoende stroom is om naar huis terug te keren, moet de gebruiker het vliegtuig zo snel mogelijk laten landen om schade aan het vliegtuig of andere gevaren te voorkomen. Om onnodige gevaren als gevolg van onvoldoende batterijvermogen te voorkomen, wordt de intelligente low battery return home (functie) automatisch geactiveerd wanneer het batterijvermogen van het vliegtuig laag is. Afhankelijk van het resterende vermogen na terugkeer zijn er 2 situaties na terugkeer:

1. Eerste niveau lage batterij: het vliegtuig keert terug naar het punt 65 feet (20 meter) boven het opstijgpunt en blijft zweven. Na het zweven kunt u het vliegtuig blijven vliegen op een hoogte van 65 feet (20 meter) en binnen een straal van 65 feet (20 meter).

2. Tweede niveau lage batterij: het vliegtuig vliegt rechtstreeks van de huidige hoogte naar het punt boven het Home Point en daalt vervolgens af naar de grond.


• Moet letten op de vlieghoogte wanneer de batterij bijna leeg is. Vermijd het raken van obstakels als gevolg van de lage vlieghoogte bij het terugkeren naar huis met de tweede niveau lage batterij. Het resterende vermogen na terugkeer is gerelateerd aan de terugkeerafstand, windsnelheid en windrichting.
• Wanneer het vliegtuig zich meer dan 65 feet (20 meter) van het terugkeerpunt bevindt, kan de terugkeer niet worden geannuleerd. U kunt de joysticks op de afstandsbediening bedienen om obstakels te vermijden.
• Wanneer het vliegtuig zich minder dan 65 feet (20 meter) van het terugkeerpunt bevindt, kan de terugkeer worden geannuleerd.

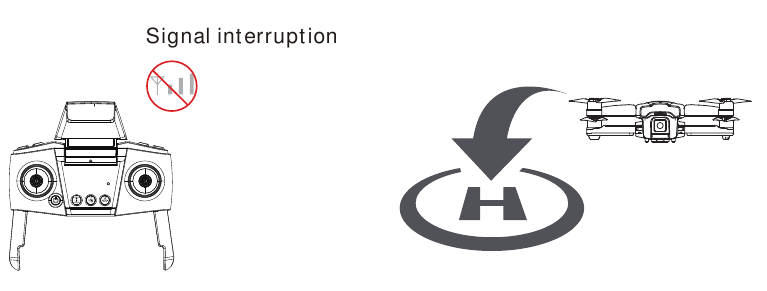

• Lost Signal RTH


Wanneer de zender een lage batterij heeft of is uitgeschakeld of gedurende 10 seconden het signaal verliest, gaat het vliegtuig naar de auto-return mode (modus) en keert terug naar het opstijgpunt. Als het signaal wordt hersteld tijdens het terugkeerproces, stopt het vliegtuig met terugkeren en wordt het opnieuw verbonden met het zendersignaal, en de afstandsbediening kan het vliegtuig op dit moment weer besturen.
Automatisch terugkeerproces naar huis wanneer het signaal verloren is:

1. Het vliegtuig slaat zijn positie op bij het opstijgen nadat het GPS-signaal met succes is ontvangen en registreert dit als het thuispunt.
2. Activeer RTH (geactiveerd door een lage batterij van de zender, signaalverlies, enz.).
3. Na het activeren van de Return-to-Home-functie past het vliegtuig de neusrichting aan en begint het naar huis terug te keren.
4. Het vliegtuig vliegt automatisch naar de top van het thuispunt, begint dan te landen en voltooit de terugkeer naar huis.

• Wanneer het vliegtuig buiten controle is, kan het geen obstakels vermijden.
• Wanneer het GPS-signaal zwak is, kan het vliegtuig niet automatisch naar huis terugkeren.

Intelligente vluchtmodus

F7MINI heeft drie intelligente vluchtmodi: Routeplanning, volgmodus en surround-modus. Afhankelijk van de opnamebehoeften van de gebruiker, kan de bediening met één klik worden voltooid, wat eenvoudig en snel is.

	Routeplanning: Het vliegtuig vliegt langs het pad dat is gemarkeerd op de APP.
	Surround Mode: Het vliegtuig draait rond het punt dat al op de APP is ingesteld op een bepaalde afstand.
	Volgmodus: Het vliegtuig vergrendelt zich op de gebruiker en kan de beweging van de gebruiker volgen terwijl hij beweegt.

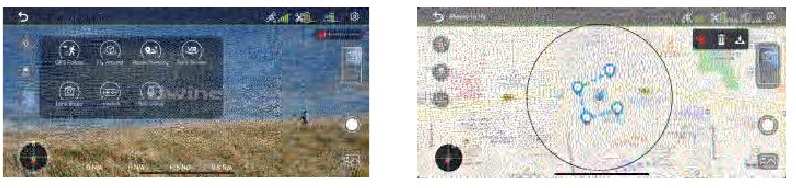

• Routeplanning


1. Zorg ervoor dat u de Bwine Mini APP op uw telefoon hebt gedownload.

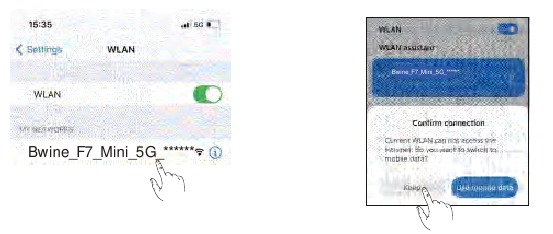

2. Verbind uw smartphone met de wifi van het vliegtuig.
3. Nadat het vliegtuig is opgestegen, tikt u in de GPS-modus op op de APP.
4. U kunt een rode cirkel op de kaart vinden (beperkt vliegbereik). Markeer de punten (maximaal 10) waarlangs u het vliegtuig wilt laten vliegen binnen de cirkel;
5. Als u het gemarkeerde punt of vliegpad wilt resetten, kunt u op "Delete Single Point" (Enkel punt verwijderen) of "Delete All" (Alles verwijderen) tikken.
6. Bevestig dat de gemarkeerde punten correct zijn en tik op . Het vliegtuig zal beginnen met het vliegen van waypoints.

• De routeplanningsfunctie werkt alleen als het GPS-signaal sterk is. Vermijd hoge gebouwen, bomen en gebieden waar het wifi-signaal kan worden verstoord.
• Het vliegtuig is niet uitgerust met een functie voor het vermijden van obstakels. Gebruik het in open gebieden zonder obstakels.
• Klik op het pictogram voor de verwijder- of routeplanningsfunctie om de routeplanningsfunctie te verlaten.

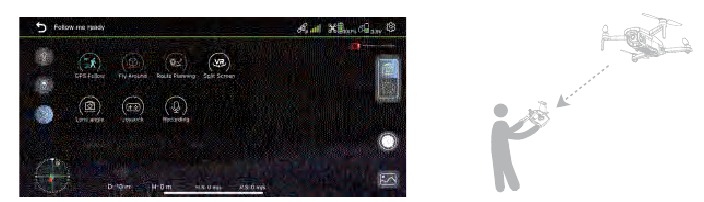

Volgmodus

1. Zorg ervoor dat de Bwine Mini APP is gedownload en geïnstalleerd op de smartphone.
2. Schakel de GPS-positionering van de smartphone in om verbinding te maken met de wifi van het vliegtuig.
3. Nadat het vliegtuig is opgestegen in een open omgeving met een goed GPS-signaal, moet u ervoor zorgen dat het vliegbereik zich binnen 32-164 voet (10-50 meter) bevindt voor het beste effect.

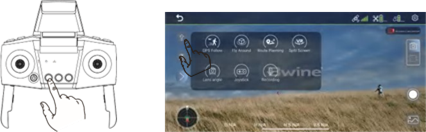

4. Tik op het pictogram op de APP-interface en klik vervolgens op het pictogram "GPS Follow" (GPS volgen) om de volgmodus te openen.
5. "Follow me mode is ready" (Volg mij-modus is gereed) wordt weergegeven op de APP-interface en het vliegtuig schakelt de "follow mode" (volgmodus) in. Het vliegtuig volgt uw beweging terwijl u beweegt.
6. Tik nogmaals op het pictogram op de APP-interface om de modus "Follow Me" (Volg mij) te verlaten.

• De GPS-volg-mij-functie werkt alleen als het GPS-signaal sterk is. Vermijd hoge gebouwen, bomen en gebieden waar het WIFI-signaal kan worden verstoord.
• Het vliegtuig is niet uitgerust met een functie voor het vermijden van obstakels. Gebruik het in open gebieden zonder obstakels.
• De volgfunctie kan alleen werken binnen een straal en hoogte van 164 voet (50 meter) en is niet beschikbaar buiten het opgegeven bereik.
• Om deze functie te gebruiken, moet de positioneringsfunctie van de mobiele telefoon zijn ingeschakeld, anders kan de volgmodus niet worden gerealiseerd.

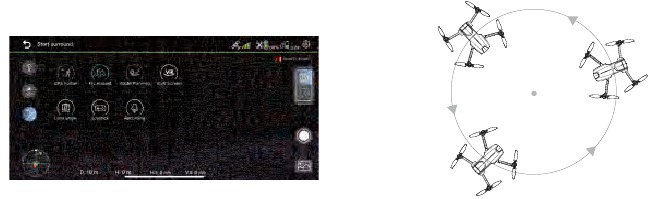

Surround-modus

1. Zorg ervoor dat de Bwine Mini APP is gedownload en geïnstalleerd op de smartphone.
2. Verbind uw smartphone met de wifi van het vliegtuig.
3. Nadat het vliegtuig is opgestegen, zweeft het in GPS-modus rond het beoogde middelpunt.
4. Tik op het pictogram op de APP om de surround-modus te activeren.
5. Beweeg de richtingsjoystick om het vliegtuig vooruit en achteruit te laten vliegen om de vliegbereik van het vliegtuig in te stellen (binnen het bereik van 16-65 voet (5-20 m)).
6. Beweeg de richtingsjoystick naar links of rechts om de vliegrichting van het vliegtuig te wijzigen.
7. Tik op de op de APP om de surround-modus te annuleren.

• De standaardstraal van de surround-modus is 16 voet (5 m) en de maximale straal is 65 voet (20 m).
• De vliegsnelheid van de straal van de surround-modus is afhankelijk van de straal van de surround-modus, hoe groter de straal, hoe hoger de vliegsnelheid.

Propellers

De propellers op de aangrenzende motoren van de F7MINI zijn voorwaartse en omgekeerde propellers. De twee propellers op dezelfde motor zijn hetzelfde en de propellers zijn gemarkeerd met respectievelijk A en B. De rotatierichtingen van de propellers met hetzelfde teken zijn hetzelfde.

Propellers	Markering A	Markering B
Installatielocatie	Geïnstalleerd op de motor met A-markering op de arm	Geïnstalleerd op de motor met B-markering op de arm

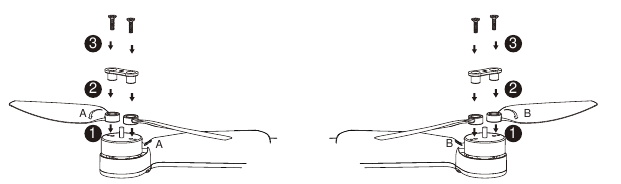

• De propellers bevestigen
  Als u de camerabeeldrichting als de voorkant neemt, moeten de linker voorarm en de rechter achterarm zijn uitgerust met propellers die zijn gemarkeerd met A; de rechter voorarm en de linker achterarm moeten zijn uitgerust met propellers die zijn gemarkeerd met B. Gebruik een schroevendraaier om te installeren en zorg ervoor dat de schroeven goed zijn vastgedraaid.

• De propellers loskoppelen
  Gebruik de schroevendraaier om de propellers van de motoren los te koppelen.

• Gebruik de propellers van Bwine en meng geen propellers van verschillende typen.
• Controleer voor elke vlucht of de propeller correct en stevig is geïnstalleerd.
• Controleer voor elke vlucht of de propellers in goede staat zijn.

Intelligente vluchtaccu

De F7MINI intelligente vluchtaccu heeft een capaciteit van 2100 mAh, een nominale spanning van 7,6 V en laad- en ontlaadbeheerfuncties. Deze accu maakt gebruik van energiezuinige accu's met een hoge capaciteit om de vliegtijd van het vliegtuig te verlengen.

• Accufuncties
  Balansbescherming: Brengt automatisch de interne accuselspanning in evenwicht om de accu te beschermen.
  Bescherming tegen overladen: Overladen beschadigt de accu ernstig. Wanneer de accu vol is, verwijdert u de oplader tijdig.
  Bescherming tegen overontlading: Overontlading beschadigt de accu ernstig. Wanneer de accu niet wordt gebruikt om te vliegen, wordt de accu automatisch ontladen om de levensduur van de accu te beschermen.
  Bescherming tegen kortsluiting: Wanneer de accu een kortsluiting detecteert, wordt de uitgang afgesneden om de accu te beschermen.
  Eenvoudig opladen: Geen speciale stroomadapter nodig, alleen Android-oplader en US B-oplaadkop.

• Lees zorgvuldig en houd u strikt aan de vereisten van Bwine in deze handleiding, disclaimer en veiligheidssamenvatting, en informatie op het accu-oppervlak voordat u de accu gebruikt. De gebruiker draagt de gevolgen veroorzaakt door het niet gebruiken zoals vereist.
• De accu gebruiken
  Plaats de intelligente vluchtaccu in het accuvak en duw deze naar beneden totdat u een "klik" hoort van de accugesp, wat aangeeft dat deze omhoog springt en vergrendelt. Zorg ervoor dat de accu op zijn plaats zit.

  Om de accu te verwijderen, drukt u op de gespen aan beide zijden van de accu en trekt u deze uit het accuvak.


• Installeer de accu niet in het vliegtuig en verwijder de accu niet uit het vliegtuig wanneer de accu is ingeschakeld. Anders kan het slechte contact van de accu-interface tijdens de bediening ervoor zorgen dat de accu kortsluit en het vliegtuig verbrandt. De accu moet worden geïnstalleerd of verwijderd met de accu uitgeschakeld.

• Accuniveau controleren
  Houd de aan/uit-knop ingedrukt, nadat het indicatielampje naar de vierde is gegaan, laat u de aan/uit-knop los om het huidige accuniveau te controleren.


• Inschakelen
  Druk kort op de aan/uit-knop en houd vervolgens lang ingedrukt totdat het indicatielampje naar de vierde is gegaan, laat vervolgens de aan/uit-knop los. Wanneer ingeschakeld, geeft de stroomindicator het huidige accuniveau aan.
• Uitschakelen
  Druk kort op de aan/uit-knop en houd vervolgens lang de aan/uit-knop ingedrukt totdat alle lampjes uit zijn, laat vervolgens de aan/uit-knop los. Na het uitschakelen zijn de indicatielampjes allemaal uit.
• Waarschuwing bij lage temperatuur
  Wanneer u de accu in een omgeving met lage temperaturen gebruikt, zorg er dan voor dat de accu volledig is opgeladen. De ontladingscapaciteit van de accu wordt verminderd bij het werken in een omgeving met lage temperaturen.
  In een omgeving met lage temperaturen, vanwege de beperking van het uitgangsvermogen van de accu, worden de windweerstand en de vliegprestaties van het vliegtuig verminderd. Wees voorzichtig.
  U moet extra voorzichtig zijn bij het vliegen in omgevingen met lage temperaturen en op grote hoogte.
• De accu opladen
  Voordat u de intelligente vluchtaccu gebruikt, moet u deze volledig opladen.
  Gebruik een 5V/2A of 5V/3A US B-oplaadstekker.
  In de laadtoestand knippert de stroomindicator van de accu en geeft het huidige laadniveau aan; wanneer het vierde indicatielampje altijd brandt, geeft dit aan dat het opladen is voltooid. Nadat het opladen is voltooid, verwijdert u de oplader tijdig.

• Advies voor dagelijks onderhoud
  Het wordt aanbevolen om het eenmaal per maand op te laden en te ontladen, niet op te slaan met een volledige lading, 50%-60% van de stroom te behouden, de opslagtemperatuur is 10-40°C en de beste opslagtemperatuur is 19-21°C.
  Als er water in de accu komt en de accubeschermingsplaat defect raakt, kan de accu niet normaal worden gebruikt. Gebruik de accu niet in de regen of in een vochtige omgeving, omdat dit kan leiden tot zelfontbranding of zelfs explosie.
  Als de accu wordt samengedrukt, vervormd en van grote hoogte valt, is het verboden om deze opnieuw te gebruiken. Langdurige blootstelling aan hoge temperaturen is verboden. Hoge temperaturen zorgen ervoor dat de interne druk van de accu te hoog wordt en een explosie veroorzaakt.
  De positieve en negatieve polen worden lange tijd kortgesloten (zoals de accucontacten hebben water, kortsluiting veroorzaakt door haar of vreemde voorwerpen, enz.). Als het langer dan 30 minuten duurt, zal de IC van de beschermingsplaat defect raken en loskoppelen, en kan de accu niet normaal worden gebruikt.
  Het is verboden om snelladers te gebruiken die het nominale vermogen van de accu overschrijden om op te laden.
  Het wordt aanbevolen om een 5V/2A- of 5V/3A-oplader te gebruiken.
  Als het vliegtuig een maand niet is gebruikt, moet de accu worden verwijderd om te voorkomen dat de accu lange tijd wordt ontladen.

Camera-overzicht

De camera maakt gebruik van een verbeterde 5GHz Wi-Fi FPV real-time transmissiefunctie, uitgerust met een 120°FOV-lens en een 90° verstelbare camera, die stabiel 2.7K HD-video en 4K ultraheldere beelden kan opnemen, waardoor u een breed gezichtsveld krijgt voor onvergetelijke momenten.

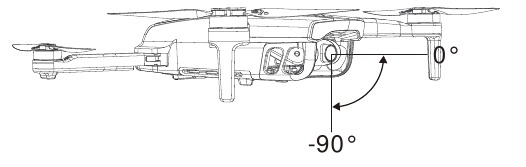

De camerahoek van het vliegtuig kan worden aangepast van -90° tot 0°.
Afbeeldingsuitvoerformaat: JPG
Video-uitvoerformaat: MP4 Pixel

Model	Afbeelding/video	Opslagmodus	Resolutie	Opslagmodus	Resolutie
F7MINI	Afbeelding	Micro SD-kaart	4096*3072P	APP	4096*3072P
	Video	Micro SD-kaart	2688*1512P@ 25FPS	APP	1280*720P @ 25FPS 2048*1080P @ 25FPS
		Micro SD-kaart	2048*1080P @ 50FPS	APP	1280*720P @ 25FPS 2048*1080P @ 25FPS

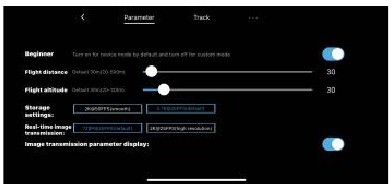

1. Micro SD-kaart opslaginstellingen
   U kunt 2K @ 50 FPS (vloeiend) of 2.7K @ 25 FPS (standaard) kiezen bij het opslaan van de video op de Micro SD-kaart.
2. Real-time video-overdracht
   1. Wanneer de Micro SD-kaart opslaginstellingen 2.7K @ 25 FPS (standaard) is, kunt u de video opslaan in de Bwine Mini APP met 720P @ 25FPS (standaard) of 2K@25FPS (hoge resolutie).
   2. Wanneer de Micro SD-kaart opslaginstellingen 2K @ 50 FPS (vloeiend) is, kunt u de video opslaan in de Bwine Mini APP met 720P @ 25 FPS (standaard) of 2K @ 25 FPS (hoge resolutie).

• Foto's en video's opslaan
  F7MINI is uitgerust met een Micro SD-kaartsleuf voor uitbreiding van de opslagruimte.
  Kaartsnelheid: 10M/s.
  Bestandsformaat: ondersteunt FAT32-formaat.
  Geheugencapaciteit: een geheugenkaart met een geheugencapaciteit van 32G of minder.


• Controleer of de capaciteit van de geheugenkaart voldoende is. Als de capaciteit van de geheugenkaart onvoldoende is, kunnen video's en foto's niet worden opgeslagen.
• Als u geen foto's of video's kunt opslaan, probeer dan de geheugenkaart te formatteren.
• Nadat de geheugenkaart is geïnstalleerd, worden de foto- en videobestanden opgeslagen op de geheugenkaart en worden de foto's en video's niet opgeslagen op de mobiele telefoon.
• U moet het vliegtuig inschakelen en verbinding maken met de WiFi van het vliegtuig om de foto's of video's die zijn opgeslagen op de geheugenkaart van het vliegtuig, naar de telefoon te kopiëren of te downloaden.

Zender

Zenderprofiel

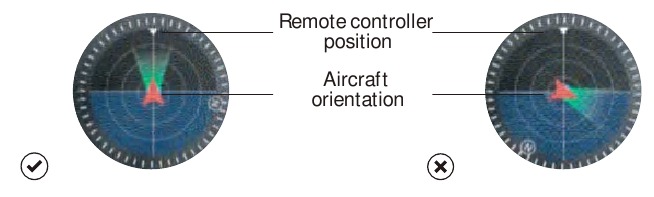

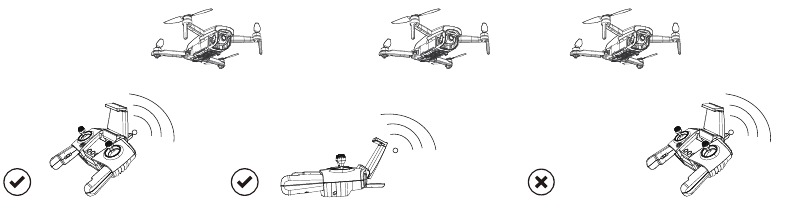

• De F7MINI-zender gebruikt de 2,4 GHz-frequentieband en de zenderafstand is maximaal 1640FT (ongehinderde en storingsvrije omgeving). De inklapbare handgreep kan het mobiele apparaat stabiel plaatsen en de maximale instelbare breedte is 3,1 inch.

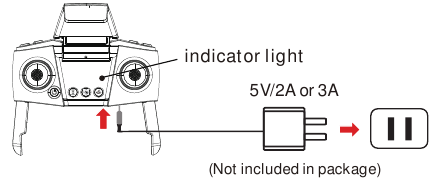

  Zender ingebouwde batterij met een capaciteit van 380 mAh, de oplaadtijd is 60 minuten, de langste werktijd is ongeveer 10 uur.

De zender gebruiken

• Druk één keer op de aan/uit-knop om de zender in te schakelen.
• Houd ingedrukt om de zender in of uit te schakelen. Als het batterijniveau te laag is, laad de zender dan op voor gebruik.

• De batterij opladen
  Sluit de Micro USB-interface van de zender aan op de oplader om op te laden. Het is verboden om snelladers te gebruiken die het nominale vermogen van de batterij overschrijden. Het wordt aanbevolen om 5V/2A- of 5V/3A-laders te gebruiken, gebruik geen laders van meer dan 5V/3A.
  Beschrijving van het licht van de zender
  Rood lampje aan: Opladen
  Rood lampje uit: Opladen is voltooid Stroomlampje:

  1. Het groene lampje knippert wanneer de stroom wordt ingeschakeld en het groene lampje blijft branden nadat de linker joystick omhoog en omlaag is geduwd om de zender goed met het vliegtuig te koppelen.
  2. Knipperen tijdens de vlucht geeft aan dat de zender weinig stroom heeft.

• De camera bedienen
  Opnameknop: Druk eenmaal om over te schakelen naar de opnamemodus of om de opname te starten/stoppen. Cameraknop: Druk eenmaal om over te schakelen naar de cameramodus of om een foto te maken.


• Joystickbediening Vliegtuig
  De bedieningsmethode van de zenderjoystick is als volgt:

• Overschakelen naar de Control Stick van de Japanse hand

  1. Schakel het vliegtuig in.
  2. Houd de opnameknop ingedrukt om de stroom van de zender in te schakelen.
  3. Duw de rechter joystick omhoog en omlaag om de zender met het vliegtuig te koppelen.

Het zal terugkeren naar de Amerikaanse standaardbedieningsmodus wanneer u de zender uitschakelt en weer inschakelt.

Zender (standaardmodus)	Vliegtuigrichting	Opmerkingen
		Duw de gasknuppel omhoog/omlaag om het vliegtuig omhoog en omlaag te bewegen. Duw omhoog en het vliegtuig stijgt. Trek de hendel omlaag en het vliegtuig daalt. Wanneer losgelaten, bevindt de joystick zich in de middelste positie en blijft het vliegtuig zweven. Wanneer het vliegtuig opstijgt, moet de gashendel omhoog worden geduwd en het vliegtuig stijgt van de grond (duw de stick langzaam om te voorkomen dat het vliegtuig plotseling omhoog schiet).
		Duw de gasknuppel naar links/rechts om de koers van het vliegtuig te bepalen. Duw de stick naar links en het vliegtuig draait tegen de klok in. Duw de stick naar rechts en het vliegtuig draait met de klok mee. In de neutrale positie is de hoeksnelheid van de rotatie nul en draait het vliegtuig niet. De joystickoffset komt overeen met de hoek van de linker- en rechterkanteling van het vliegtuig. Hoe groter de offset, hoe groter de kantelhoek en hoe hoger de vliegsnelheid.
		Duw de richtingsbalk omhoog/omlaag om het vliegtuig heen en weer te laten vliegen. Duw de stick omhoog en het vliegtuig leunt naar voren en vliegt naar voren. Trek de hendel omlaag, het vliegtuig kantelt naar achteren en vliegt naar achteren. De voor- en achterrichting van het vliegtuig blijven in de neutrale positie vlak. De joystickoffset komt overeen met de hoek van de linker- en rechterkanteling van het vliegtuig. Hoe groter de offset, hoe groter de kantelhoek en hoe hoger de vliegsnelheid.
		Duw de richtingsstick naar links/rechts om het vliegtuig naar links en rechts te laten vliegen. Raak de stick naar links, het vliegtuig kantelt naar links en vliegt naar links. Raak de stick naar rechts, het vliegtuig kantelt naar rechts en vliegt naar rechts. De linker- en rechterrichting van het vliegtuig blijven in de middelste positie horizontaal. De joystickoffset komt overeen met de hoek van de linker- en rechterkanteling van het vliegtuig. Hoe groter de offset, hoe groter de kantelhoek en hoe hoger de vliegsnelheid.

De voorwaartse richting van het vliegtuig is gebaseerd op de richting van de neus.

• Smart RTH-knop
  Tik op de slimme RTH-knop op de zender en het vliegtuig activeert de automatische terugkeerfunctie. Tik er nogmaals op om de slimme terugkeer naar huis te verlaten. Het vliegtuig zweeft in de lucht van de terugkeer naar huis. Op dit moment kunt u de joystick bedienen om het vliegtuig te besturen.

Communicatiebereik van de zender

Bij het besturen van het vliegtuig moeten de positie en de afstand tussen de zender en het vliegtuig op tijd worden aangepast en moet de antennepositie worden aangepast om ervoor te zorgen dat het vliegtuig zich altijd binnen het beste communicatiebereik bevindt.

Installeer de mobiele telefoon in de zenderbeugel, verwijs naar de vliegrichting van het vliegtuig van de Attitude Indicator in de APP, en de Attitude Indicator wijst recht vooruit (loodrecht op de coördinaten), wat aangeeft dat de zender naar het vliegtuig is gericht.

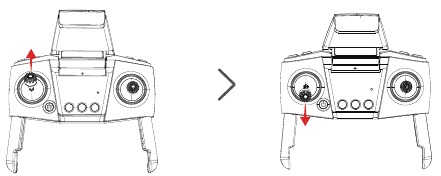

De zender koppelen

Voor elke vliegtuigvlucht moet u de verbinding met de zender tot stand brengen. Nadat de koppeling succesvol is verlopen, kunt u de vlucht van het vliegtuig besturen. De stappen voor het koppelen zijn als volgt:

1. Schakel het vliegtuig in.
2. Schakel de zender in.
3. Klik de linkerstick van de zender omhoog naar de 12-uurspositie en omlaag naar de 6-uurspositie, en nadat het vliegtuig een pieptoon heeft laten horen, betekent dit dat de koppeling succesvol is.

• De zender wordt succesvol gekoppeld aan het vliegtuig als het lampje op de zender verandert van snel knipperen naar continu branden.
• Controleer voor elke vlucht het vermogen van de zender. Het indicatielampje op de zender knippert en de zender "piept" wanneer de batterij bijna leeg is.
• Wanneer u de zendergreep gebruikt om een mobiel apparaat vast te houden, moet u deze stevig aandrukken om te voorkomen dat het mobiele apparaat eraf glijdt.
• Houd de batterij rond de 3,8-3,9 V en laad deze ongeveer elke maand op om de batterij actief te houden.
• Vergeet niet om na elke vlucht de stroom van de zender uit te schakelen om te voorkomen dat de stroom opraakt.

Bwine Mini-app

Home

Na het starten van de Bwine Mini-app kom je op de startpagina.

• Control (Bediening)
  Bedien het vliegtuig via de knoppen op de app-pagina om de functies van het vliegtuig te realiseren.
• Video Promotion (Videopromotie)
  Klik om naar de YouTube-videowebsite voor vluchten te gaan, waar je de vlieginstructies van het bijbehorende product kunt bekijken.
• Instruction (Instructie)
  Klik om de help-handleiding, instructievideo's en snelle start te bekijken.

Camera View (Cameraweergave)

1. Aircraft Status Indicator Bar (Statusindicatorbalk van het vliegtuig)
   Tijdens de vlucht: geeft de vluchtstatus van het vliegtuig en verschillende waarschuwingsinformatie weer.
2. GPS Status (GPS-status)
   Wordt gebruikt om de GPS-signaalsterkte weer te geven. 3 balken geven aan dat het GPS-signaal voldoet aan de vluchtvereisten, 1 of 2 balken geven aan dat het GPS-signaal zwak is en dat de vluchtpositie moet worden gewijzigd.
3. Intelligent Flight Battery Information Bar (Informatiebalk voor de intelligente vluchtbatterij)
   Geeft het huidige intelligente batterijvermogen en de spanning weer, en de voortgangsbalk van het vermogen wordt weergegeven.
4. Transmitter Battery Display (Zender batterijweergave)
   Geeft het huidige batterijvermogen en de spanning van de zender weer, en de voortgangsbalk van het vermogen wordt weergegeven.
5. System Settings (Systeeminstellingen)
   Systeeminstellingen omvatten vluchtbereikinstellingen, gegevensregistratie, het schakelen tussen Engelse en metrische eenheden, routeweergave, herinneringsinformatie en spraakpromptinstellingen.

• Parameter (Parameter)
  Tik op het pictogram om de parameterinterface te openen.


Beginner mode (Beginnermodus): in deze modus is de verste vliegafstand en -hoogte van het vliegtuig 98 ft en de terugkeerhoogte 65 ft, zodat het vliegtuig veiliger binnen het zicht kan vliegen.
Flight distance (Vliegafstand): stel de langste afstand in om te vliegen.
Flight altitude (Vlieghoogte): stel de maximale vlieghoogte in.
Storage settings (Opslaginstellingen): stel de soepele modus of de standaardmodus in.
Real-time video transmission (Realtime videotransmissie): de pixel van de video wanneer deze wordt opgeslagen in de Bwine Mini APP. Image transmission parameter display (Weergave van beeldtransmissieparameters): klik op de knop om de pixelweergave van de realtime beeldtransmissie van de video weer te geven of te sluiten.

• Track (Volgen)


Max mileage (Maximale afstand): de langste afstand voor een enkele vlucht.
Max altitude (Maximale hoogte): de hoogste enkele vlieghoogte.
Max speed (Maximale snelheid): de snelste enkele vliegsnelheid.
All flight records (Alle vluchtgegevens): de datum, locatie, afstand, duur en maximale hoogte van elke vlucht.
Find drone (Vind drone): het toont de laatste positie van het vliegtuig toen het het beeldtransmissiesignaal verloor. Open de kaart om de positie te vinden waar het vliegtuig is losgekoppeld van de APP. Export flight log (Vluchtlogboek exporteren): je kunt de vluchtlogboekgegevens exporteren.

Unit (Eenheid): schakel tussen metrische en imperiale meeteenheden.
Voice prompt (Spraakprompt): schakel de spraakprompt van de vliegtuigstatus van de APP in of uit.
Operation Frequency selection (Selectie van de werkingsfrequentie): je kunt de frequentieband selecteren op basis van je regio.
Aircraft information display (Weergave van vliegtuiginformatie): APP-versie, wifi-versie, ID-nummer.

6. SD Card (SD-kaart)
   Controleer de SD-kaartcapaciteit en -formattering.
7. Shooting Mode (Opnamemodus)
   Kies om een foto te maken of een video op te nemen.
8. Shutter / Record Button (Sluiter / Opnameknop)
   Tik om te beginnen met het maken van foto's of het opnemen van video.
9. Photo Album (Fotoalbum)
   Tik om opgenomen video's en foto's te bekijken.
10. Flight Status Parameters (Vluchtstatusparameters)
    D N/A: Flying distance (Vliegafstand)
    H N/A: Flying height (Vlieghoogte)
    DS N/A: Flying speed (Vliegsnelheid)
    VS N/A: Ascent/decrease speed (Stijg-/daalsnelheid)

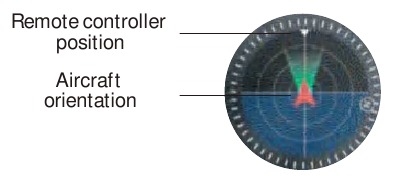

11. Attitude Indicator (Houdingsindicator)
    Toon informatie over de oriëntatie van het vliegtuig en de positie van de zender.

12. More Features (Meer functies)
    GPS Follow (GPS volgen): Tik om de functie Volg mij te starten, het vliegtuig gebruikt de GPS in de smartphone om je te volgen.
    VR split screen (VR-splitscreen): Tik om de VR-brilfunctie te gebruiken.
    Route planning (Routeplanning): Tik om de kaart te openen, selecteer een waypoint op de kaart en het vliegtuig volgt het waypoint om te vliegen. Er kunnen maximaal 10 waypoints worden ingesteld.
    Recording (Opnemen): Tik om het mobiele telefoongedeelte van de APP te activeren om het opnemen te starten/stoppen.
    Angle adjustment (Hoekaanpassing): Tik om de hoek van de vliegtuigcamera aan te passen.
    Joystick (Joystick): Tik om het vliegtuig te besturen.
    Fly Around (Rondvliegen): Tik , het vliegtuig vliegt in een cirkel met de huidige positie als middelpunt.
13. RTH
    Tik om Smart RTH te starten en het vliegtuig terug te laten keren naar het laatst opgenomen thuispunt en de motoren uit te schakelen. Tik er nogmaals op om de terugkeer te annuleren.
14. Auto Takeoff / Landing (Automatisch opstijgen / landen)
    Na het ontgrendelen van het vliegtuig, klik je op één knop om op te stijgen. Het vliegtuig kan automatisch opstijgen tot een hoogte van 4,9 voet (1,5 m). Na het opstijgen tik je er nogmaals op om het vliegtuig te laten dalen. Je kunt de afdaling annuleren door de gashendel omhoog te duwen.
15. Back (Terug)
    Tik om terug te keren naar het startscherm.

• Voordat je de Bwine Mini APP gebruikt, dien je de vereiste machtigingen voor de APP correct te openen:
  1. Sta Bwine Mini toe om je locatie te verkrijgen. Anders kunnen de volgende functies niet worden gerealiseerd.
  2. Sta Bwine Mini toe om verbinding te maken met het apparaat op het lokale netwerk, anders kun je het beeldtransmissiescherm van het vliegtuig niet zien.
  3. Sta Bwine Mini toe om toegang te krijgen tot albums, opnames en andere machtigingen.
• Wanneer je de Bwine Mini APP op je telefoon gebruikt, dien je je telefoon soepel te laten werken en andere achtergrondsoftware te sluiten die je niet gebruikt.
• De kaart die in de kaartinterface wordt gebruikt, moet het internet zijn. Voordat je deze functie gebruikt, maak je geen verbinding met de wifi van het vliegtuig en verbind je het mobiele apparaat met internet om de kaart in de cache op te slaan.
• Download de juiste APP, anders werkt deze niet met het vliegtuig.

Vlucht

Nadat de installatievoorbereiding is voltooid, dient u eerst een vliegtraining of -opleiding te volgen. Het wordt aanbevolen om de training in de beginnersmodus te volgen. Kies tijdens het vliegen een geschikte vliegomgeving. De vlieghoogte is beperkt tot 393 ft en de lokale wet- en regelgeving moet tijdens het vliegen strikt worden nageleefd. Lees de F7MINI Disclaimer en veiligheidssamenvatting zorgvuldig door en begrijp de veiligheidsmaatregelen voordat u gaat vliegen.

Vereisten voor de vliegomgeving

• Vlieg niet bij slecht weer, zoals harde wind, sneeuw, regen en mist.
• Kies een open plek zonder obstakels in de buurt als vliegveld. De kompas- en GPS-signalen op het vliegtuig worden gestoord door gebouwen, bergen en bomen. Het wordt aanbevolen om te vliegen in een open ruimte met een diameter van 32 ft zonder storing. Het wordt aanbevolen dat de vlieghoogte groter is dan 49 ft om obstakels op de grond en andere signaalinterferentie vanaf de grond te vermijden.
• Houd tijdens het vliegen zicht en controle en blijf uit de buurt van obstakels, drukte, enz. Vlieg bij het vliegen op het wateroppervlak meer dan 9 ft boven het wateroppervlak.
• De zender kan worden gestoord door hoogspanningslijnen, communicatiebasisstations of zendmasten. Vlieg uit de buurt van deze gebieden.
• Vlieg onder 6561 ft boven zeeniveau om ervoor te zorgen dat de luchtdrukinstellingsfunctie van het vliegtuig normaal kan werken.
• Wanneer GPS actief is, kan het vliegtuig stabiel zweven, intelligent terugkeren naar huis en intelligente vliegfuncties uitvoeren. Wanneer de GPS-functie uitvalt, kunnen deze functies niet worden geïmplementeerd. Het vliegtuig kan niet zweven en drijft weg in de richting van de wind.

Pre-flight checklist

• Of de zender, de intelligente vluchtbatterij en het mobiele apparaat volledig zijn opgeladen.
• Zorg ervoor dat de vliegtuigarmen volledig zijn uitgeschoven. Zorg ervoor dat de batterijvakdeksel stevig is vastgemaakt en dat de intelligente vluchtbatterij stevig is geïnstalleerd.
• Zorg ervoor dat de propeller vrij is van schade, veroudering, vervorming, geen verstrengeling van vreemde voorwerpen en een veilige installatie.
• Zorg ervoor dat GPS is ingeschakeld om te voorkomen dat deze verloren zou gaan. Vlieg buiten op een open plek.
• Of de 4 motoren normaal kunnen starten na het inschakelen en of de rotatiesnelheden consistent zijn.
• Verbind de vliegtuig-WiFi met uw telefoon en zorg ervoor dat u de WiFi-naam " Bwine_F7_Mini_5G_****** " precies hebt verbonden na toegangsrecht van de APP en internettoestemming met uw telefoon.
• Zorg ervoor dat de camera schoon is.
• Als u onderdelen moet vervangen, gebruik dan originele onderdelen. Het gebruik van niet-originele accessoires kan gevaar opleveren voor het veilige gebruik van het vliegtuig.
• Raadpleeg de pagina met accessoiresondersteuning in de bijlage van de gebruikershandleiding voor meer informatie over de ondersteuning van accessoires.

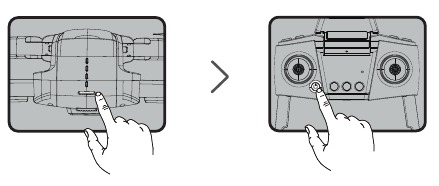

De zender koppelen aan het vliegtuig

• Het vliegtuig moet een reeks kalibratiewerkzaamheden uitvoeren voordat het gaat vliegen. Het belangrijkste doel is om het ongeval te voorkomen dat het vliegtuig de controle verliest en neerstort als gevolg van het onnauwkeurige GPS-signaal tijdens de vlucht.
  Voordat u het vliegtuig kalibreert, moet u de zender aan het vliegtuig koppelen en de smartphone verbinden met de WiFi van het vliegtuig.
  1. Vouw de vier armen van het vliegtuig uit en plaats ze op een open, vlakke ondergrond met de neus naar voren en de staart naar de piloot.

  2. Houd de aan/uit-knop van het vliegtuig lang ingedrukt, het motorlampje gaat branden en u hoort een pieptoon, wat aangeeft dat het vliegtuig is ingeschakeld.
  3. Druk één keer op de aan/uit-knop van de zender om de zender in te schakelen.

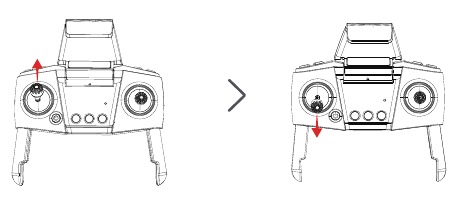

  4. Duw de linkerstick van de zender omhoog naar 12 uur en trek deze vervolgens omlaag naar 6 uur om de zender aan het vliegtuig te koppelen. Nadat het vliegtuig een "piep"-geluid heeft laten horen, verandert het zenderlampje van knipperend naar continu brandend, wat betekent dat het koppelen is gelukt.


WiFi-verbinding

1. Open de WiFi-instellingenpagina van de telefoon.
2. Verbind de mobiele telefoon met de WiFi van het vliegtuig (naam: Bwine_F7_Mini_5G_******).

3. Klik op de APP om de bedieningsinterface te openen. De WiFi-verbinding is succesvol als de mobiele telefoon het kompascalibratiescherm van het vliegtuig weergeeft.


• Wanneer de Android-telefoon is verbonden met de WiFi van het vliegtuig (genaamd Bwine_F7_Mini_5G_******), aangezien de WiFi van het vliegtuig geen netwerk heeft, wacht u ongeveer 10-40 seconden op de WiFi-instellingenpagina van de telefoon. De telefoon zal de netwerkinstellingsoptie pop-up vragen of u verbinding wilt blijven maken met de WiFi van het vliegtuig. Stel deze in om de WiFi van het vliegtuig te blijven gebruiken, zodat de APP het beeldtransmissiescherm niet kan zien.
• Schakel de VPN-schakelaar van de telefoon uit om te voorkomen dat de APP het beeldtransmissiescherm niet kan zien.
• Als de mobiele telefoon is ingesteld op prioriteit op internetsnelheid en de APP het beeldtransmissiescherm niet kan zien, zet de mobiele telefoon dan in de vliegtuigmodus en probeer het opnieuw. De WiFi voor beeldtransmissie van vliegtuigen is 5G, de WLAN-functie van de mobiele telefoon moet worden ondersteund; dual-band WiFi, 2.4G+5G, kan worden toegepast.
• De WiFi van het vliegtuig kan slechts één mobiel apparaat ondersteunen. Wanneer één mobiel apparaat is verbonden met de WiFi van het vliegtuig, kunnen andere mobiele apparaten geen verbinding maken met de WiFi.

Kompas kalibreren vóór de vlucht

1. Op dit moment moet u de aanwijzingen volgen om het vliegtuig op een afstand van 3,2 ft van de grond op te pakken en het vliegtuig horizontaal 2-3 rondjes te draaien totdat de APP-interface aangeeft dat u de verticale kalibratie moet invoeren. Houd het vliegtuig plat tijdens het draaien, anders wordt het aantal beurten verhoogd om deze stap te voltooien.

   Horizontale kalibratie
   De indicator verandert van langzaam knipperend in snel knipperend

2. Pak het vliegtuig op een afstand van 3,2 ft van de grond op en draai het vliegtuig 2-3 rondjes verticaal met de camera naar boven gericht totdat de prompt van verticale kalibratie op de APP-interface verdwijnt. Nadat de kompascalibratie is voltooid, plaatst u het vliegtuig op een vlakke ondergrond.
   Verticale kalibratie
   De indicator verandert van snel knipperend in continu brandend


• Het vliegtuig moet elke keer dat het wordt ingeschakeld, worden gekalibreerd met het kompas voordat het kan opstijgen. Het vliegtuiglampje wordt geel en knippert langzaam na het koppelen, het vliegtuig kan worden gekalibreerd in de stappen ① en ②.
• Wanneer het vliegtuig in een cirkel vliegt of buiten controle raakt in een complexe omgeving, is de kompascalibratie van het vliegtuig niet standaard of wordt deze gestoord. Land het vliegtuig op tijd handmatig om het vliegtuig handmatig te kalibreren (zie de eerste stap van het kalibreren van het kompas).
• Open bij het kalibreren van het vliegtuig de arm om de invloed van het magnetische veld van de motor te vermijden.
• Als de gebruiker het kompas opnieuw wil kalibreren, druk dan op op de zender om het kompascalibratieproces te starten.

Gyroscoopkalibratie

1. Zorg ervoor dat het vliegtuig op een vlakke ondergrond staat.
2. Tik op het pictogram op de APP om de gyroscoop te kalibreren of trek de linker- en rechterjoysticks van de zender samen in de 7-uurspositie.

3. Het vliegtuig begint automatisch de gyroscoop te kalibreren wanneer het achterlicht snel knippert.
4. De gyroscoopkalibratie is voltooid wanneer het licht terugkeert naar de oorspronkelijke lichtstatus.
5. Nadat de kalibratie is voltooid, wordt "Fly" (Vliegen) weergegeven in de APP en kunt u zich nu voorbereiden op het opstijgen.

• Wanneer de vliegtoestand van het vliegtuig gekanteld en onstabiel is, land het vliegtuig dan op een vlakke ondergrond voor gyroscoop-/horizontale kalibratie.
• Horizontale correctie kan niet worden uitgevoerd wanneer de romp meer dan 10 graden is gekanteld.

De motoren starten/stoppen

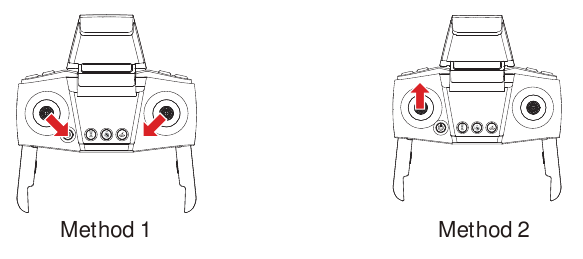

• De motoren starten
  Methode 1:
  Duw de joysticks in de 5- en 7-uurspositie om de motor te starten. Laat de joysticks onmiddellijk los nadat de motor is gestart met draaien.
  Methode 2:
  Duw de linker joystick van de zender omhoog.

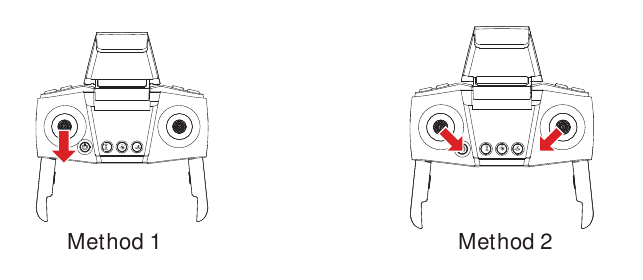

• De motoren stoppen
  Nadat de motor is gestart met draaien, zijn er twee manieren om te stoppen:
  Methode 1: Nadat het vliegtuig is opgestegen, duwt u de gashendel naar de laagste stand en bedient u het vliegtuig om te landen totdat de motor stopt en laat u de joystick los.
  Methode 2: Wanneer de vlucht niet opstijgt, duwt u de joysticks in de 5- en 7-uurspositie om de motor te starten. Nadat de motor is uitgeschakeld, laat u de joystick onmiddellijk los.


Kies een vlakke ondergrond om te landen.

Automatisch opstijgen / Automatisch landen

• Automatisch opstijgen
  Nadat het vliegtuig is gekalibreerd, kan de gebruiker de automatische opstijgfunctie gebruiken

  1. Start de motor nadat u de veilige opstijgomstandigheden hebt bevestigd.
  2. Klik op de One-key Takeoff (Opstijgen met één toets) knop op de zender of ga naar de APP en klik op om op te stijgen.
  3. Het vliegtuig stijgt automatisch op en zweeft op een afstand van 4 ft van de grond.
• Automatisch landen
  Nadat het vliegtuig is opgestegen, kunnen gebruikers ervoor kiezen om de automatische landingsfunctie te gebruiken:
  1. Bevestig de veilige landingsomstandigheden, klik op de One-key Takeoff (Opstijgen met één toets) knop op de zender of ga naar de APP, klik en houd de knop lang ingedrukt om de automatische landing te starten.

  2. Wanneer het vliegtuig afdaalt, duwt u de gashendel van de zender omhoog en opent u deze onmiddellijk om het automatische landingsproces te verlaten.

  3. Het vliegtuig landde op de grond en schakelde de motoren vanzelf uit.


Hoe de Bwine F7MINI-drone op te stijgen

• Basisvliegstappen
  1. Plaats het vliegtuig op een vlakke en open grond met de neus naar voren en de staart naar de piloot gericht.
  2. Schakel het vliegtuig in.
  3. Schakel de stroom van de zender in, duw de linker joystick omhoog naar 12 uur en trek deze omlaag naar 6 uur om de zender aan het vliegtuig te koppelen.
  4. Verbind de mobiele telefoon met de WiFi van het vliegtuig Voer een pre-flight inspectie uit. Open de Bwine Mini APP en ga naar de camera-interface.
  5. Nadat de kompascalibratie van het vliegtuig is voltooid, brandt het indicatielampje op de achterste arm van het vliegtuig in de GPS-modus groen en knippert het niet.
  6. Voltooi de gyroscoopkalibratie.
  7. Ontgrendel de motor.
  8. Duw de gashendel langzaam omhoog om het vliegtuig soepel te laten opstijgen.
  9. Trek de gashendel omlaag om het vliegtuig te laten zakken.
  10. Trek na de landing de gashendel naar de laagste stand en houd deze vast totdat de motor stopt.
  11. Schakel de stroom van het vliegtuig en de zender om de beurt uit na het uitschakelen.

Tips en trucs voor luchtfotografie Voer een pre-flight inspectie uit

• Het wordt aanbevolen om foto's of video's te maken met een lage snelheid.
• Kies zonnig en minder winderig weer om te fotograferen.
• Duw de stick zo weinig mogelijk tijdens de vlucht om het vliegtuig soepel te laten vliegen.

Bewustzijn van vliegveiligheid is erg belangrijk voor de veiligheid van u, de mensen om u heen en het milieu. Lees de "Veiligheids- en disclaimerrichtlijnen" zorgvuldig door.

Specificaties

• Parameter
  Model: F7MINI
  Gewicht (inclusief batterij): 245 g/8,64 oz
  Afmetingen: Uitgevouwen 27,5X23X5,5 cm; Opgevouwen 15X8,5X5,5 cm
  Vliegtijd: ongeveer 30 minuten (De batterij werkt tot 30 minuten wanneer de drone met een constante snelheid en in windstil en 25℃ weer wordt gevlogen. Het wordt aanbevolen om de drone te vliegen bij 10-40 ℃ weer. In een omgeving met een lage temperatuur zal het stroomverlies versnellen. Hoe lager de temperatuur, hoe sneller het stroomverlies en hoe korter de batterijduur.)
  Batterij: 7,6 V 2100 mAh
  Oplaadtijd batterij: ongeveer 3,5 uur
  Vlieghoogte: 393 voet Vliegafstand: 1640 voet
  Maximale beeldtransmissieafstand: 1640 voet (In een open omgeving zonder interferentie)
  Beeldtransmissiefrequentie: 5G
  Motormodel: 1503 borstelloze motor
  Werktemperatuur: 50°F-104°F (10℃- 40℃)
  Satellietsysteem: GPS /glonas
• Zender
  Werkfrequentie: 2,4 GHz
  Maximale transmissieafstand: 1640 voet (In een open omgeving zonder interferentie)
  Batterij afstandsbediening: 3,7 V 380 mAh
  Zendtijd: ongeveer 10 uur
  Werktemperatuur: 50°F-104°F (10ºC - 40ºC )

Accessoiresondersteuning

Alle bovenstaande accessoires kunnen worden gezocht en gekocht op Amazon, en u kunt de Ruko-winkel binnengaan om ze zelf te kopen.
Gebruik zeker originele accessoires. Het gebruik van niet-originele accessoires kan gevaar opleveren voor het veilige gebruik van het vliegtuig.

Veelvoorkomende problemen en oplossingen

Vraag	Reden	Oplossingen
De motoren kunnen niet worden gestart	Zonder GPS-signaal of zwak GPS-signaal	Schakel het vliegtuig in een open ruimte met een sterk GPS-signaal in, omdat het vliegtuig niet in staat zal zijn om voldoende GPS-signalen te zoeken als het zich binnenshuis of op een beschutte plaats bevindt
	Het rode lampje knippert	Het vliegtuig heeft een lage batterijspanning. Laad de batterij tijdig op
	Het gele lampje knippert	Het kompas is niet gekalibreerd. Raadpleeg het gedeelte "Kalibratie voor de vlucht" van de gebruikershandleiding
	Schakelt niet over naar de indoor-modus tijdens het vliegen binnenshuis	Schakel over naar de indoor-modus tijdens het vliegen binnenshuis
	De posities van de linker- en rechterjoystick zijn niet correct	Duw de linker- en rechterjoystick tegelijkertijd gedurende 2 seconden naar 5 en 7 uur
		Of duw de linkerjoystick omhoog om de motor te ontgrendelen
Onstabiele vlucht	Te laag vliegen, beïnvloed door de luchtstroom van het vliegtuig	Vlieg het vliegtuig boven 9,84ft (3 meter)
	De gyroscoop is niet gekalibreerd	Plaats het vliegtuig op een horizontaal oppervlak en voer een gyroscoop-/horizontale kalibratie uit. Raadpleeg het gedeelte "Gyroscoopkalibratie" van de gebruikershandleiding
	De propellers raken vervormd en onvolledig	Vervang de propellers door nieuwe
	Het GPS-signaal is instabiel. Vliegen in de buurt van gebouwen en op geblokkeerde plaatsen	Vlieg het vliegtuig in een open gebied zonder obstakels binnen de cirkel met een straal van 32,81 ft (10 meter)
Kan niet ver vliegen of kan alleen vliegen binnen een afstand van 98ft (30 meter)	De beginnersmodus is niet uitgeschakeld	Ga naar de APP-instellingeninterface, schakel de beginnersmodus uit om de vliegafstand en -hoogte in te stellen en sla de instellingen op
	Lage batterijspanning van het vliegtuig	Laad de batterij tijdig op, omdat deze alleen binnen een bereik van 8ft (30 meter) kan vliegen wanneer het vliegtuig terugkeert van een laag vermogen
Het vliegtuig zal omrollen of niet opstijgen na het vervangen van de propellers	4 propellers zijn achterstevoren geïnstalleerd of er is een verkeerde propeller geïnstalleerd	Installeer de propeller bij het installeren volgens de bijbehorende markering
Buitenkontrol, draait in het rond, abnormaal geluid	Het zendersignaal wordt verstoord of het vliegtuig overschrijdt het bereik van de afstandsbediening	Vlieg het vliegtuig buiten zonder storing en zorg ervoor dat het zich binnen een beheersbaar bereik bevindt
	Kompasinterferentie	Laat het vliegtuig tijdig handmatig landen en kalibreer het kompas. Zorg ervoor dat u uit de buurt van gebouwen, bomen, elektriciteitsleidingen en signaaltorens vliegt
	De propellers raken vervormd en onvolledig	Vervang de propellers door nieuwe
SD-kaart kan geen foto's of video's opslaan	De SD-kaart is vol	Verwijder de inhoud van de SD-kaart
	Onjuiste instellingen voor de opslagbestandsindeling	Selecteer bij het formatteren van de SD-kaart de FAT32-bestandsindeling
	Probleem met de SD-kaart	Probeer de SD-kaart te formatteren of vervang de SD-kaart
Geen foto- of video-opslag op uw telefoon	Albumopslagrechten zijn niet ingeschakeld	Stel het correct in bij het weergeven van albumrechten
	Nadat de SD-kaart is geïnstalleerd, slaat de telefoon geen foto's en video's op, ze worden allemaal opgeslagen op de SD-kaart	Maak verbinding met de WiFi van het vliegtuig om video van de APP naar de mobiele telefoon te downloaden
Video bevriest, de afstand voor beeldoverdracht is kort	Het vliegtuig bevindt zich buiten het Wi-Fi-bereik	Vlieg het vliegtuig binnen het bereik van de Wi-Fi
	WiFi-beeldoverdrachtsignaalinterferentie	Vlieg het vliegtuig in een open gebied zonder obstakels, zonder gebouwen, hoogspanningskabels en signaaltorens
	De zender en de mobiele telefoon zijn niet gericht op de richting van het vliegtuig	Richt de zender en het mobiele apparaat op de vliegrichting van het vliegtuig om de sterkste signaalverbinding te behouden
	Telefoonprestaties bevriezen	Sluit ongebruikte APP's die op de achtergrond worden uitgevoerd om de beste prestaties van de telefoon te behouden
APP geeft de interface niet weer	De telefoon is niet verbonden met Wi-Fi	Verbind uw mobiele apparaat met de Wi-Fi: Bwine_F7_Mini_5G_******
	De telefoonversie is te laag	Android 6.0 en hoger, IOS 10.02 en hoger
	Bij het verbinden met de WiFi van het vliegtuig is het netwerk niet ingesteld of onjuist ingesteld	Stel de Wi-Fi correct in
		Zet de telefoon in de vliegtuigmodus
	De reden waarom de iPhone verbinding kan maken met WiFi, maar het beeld niet kan zien, is dat de netwerktoestemming die door de APP wordt weergegeven niet is ingesteld op toestaan	Installeer de APP opnieuw en selecteer toestaan wanneer de netwerktoestemming verschijnt
	VPN-schakelaar is ingeschakeld	Schakel de VPN-schakelaar uit
APP crasht of de functies ervan zijn abnormaal	Verkeerde APP gedownload	Download de juiste APP
	De telefoonversie is oud en niet compatibel met de APP	Geef ons uw model van de mobiele telefoonversie en we zullen u een overeenkomstige oplossing geven
Telefoon kan geen verbinding maken met Wi-Fi	Het is de eerste keer dat u uw telefoon met de Wi-Fi verbindt	Probeer een paar keer vaker verbinding te maken of start de telefoon opnieuw op
De WiFi-naam wordt niet weergegeven in de lijst	De telefoon is een single-band telefoon	Gebruik de dual-band apparaten die zowel 2,4 GHz als 5 GHz/5,8 GHz ondersteunen
	WiFi is niet geactiveerd	Wacht ongeveer 30 seconden na het inschakelen van het vliegtuig en blijf de WiFi-lijst vernieuwen terwijl de WiFi is geactiveerd
GPS-signaal is zwak	Het vliegtuig binnenshuis inschakelen	GPS-signalen kunnen binnenshuis niet worden gevonden. Zoek naar GPS-signalen op een open plek buiten
	Onder de boom, naast het gebouw, op een geblokkeerde plaats	Blijf uit de buurt van obstakels op meer dan 32,81 feet (10 meter) afstand en zoek naar GPS-signalen in een open ruimte
Het vliegtuig vliegt automatisch omhoog bij het indrukken van de return to home-knop	Stel een veilige terugkeerhoogte in	Wanneer de vlieghoogte minder is dan 65,6ft (20 meter), stijgt het vliegtuig automatisch naar een hoogte van 65,6ft (20 meter) voordat het naar huis terugkeert
Het vliegtuig kan niet worden gekoppeld aan de zender	Duwt de linkerjoystick niet omhoog en omlaag om de zender met het vliegtuig te koppelen	Schakel het vliegtuig en de zender in, duw de linkerjoystick omhoog naar 12 uur en trek deze vervolgens omlaag naar 6 uur om de zender met het vliegtuig te koppelen
Kan de batterij niet opladen/Kan de batterij niet volledig opladen	Het gebruik van een inferieure oplader of opladen op de computer met een onstabiele spanningsuitgang	Gebruik een mobiele US B-oplader die een constante stabiele spanningsuitgang (5V) en stroomsterkte-uitgang (2-3A) garandeert
	Inferieure oplaadkabels gebruiken	Gebruik de originele oplaadkabel van de fabriek om op te laden
Korte batterijduur	Vliegen bij winderig weer	Vliegen bij winderig weer versnelt het stroomverlies
	De batterij is niet volledig opgeladen	Gebruik een oplader met 5V/3A om deze op te laden
	Vliegen bij koud weer	Bij lage temperaturen wordt de chemische reactie van de lithiumbatterij vertraagd en kan de energie niet volledig worden vrijgegeven
Het product heeft lichte markeringen	We hebben alle vliegtuigen getest voordat ze werden verzonden	Om u de beste ervaring te geven, hebben we de functies van alle vliegtuigen getest voordat ze werden verzonden. Daarom is het onvermijdelijk dat er lichte sporen zullen zijn. Er kan echter worden gegarandeerd dat alle vliegtuigen 100% gloednieuw zijn

NEEM CONTACT MET ONS OP VOOR MEER TECHNISCHE ONDERSTEUNING
Bwinedrone@gmail.com

Referenties

• Google Play
• ‎Bwine Mini in de App Store

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bwine F7 MINI - Dronehandleiding

Beschikbare talen
