Bwine F7GB2 - Dronehandleiding

Deze handleiding gebruiken

Legenda

Aanbevolen

Tips & Hints

Referentie

Lees voor de eerste vlucht

Lees de volgende documenten voordat u de Bwine F7GB2 gebruikt.

1. Gebruikershandleiding
2. Snelstartgids
3. Disclaimer en veiligheidsrichtlijnen
   • Het wordt aanbevolen om alle tutorialvideo's op de officiële website te bekijken en de Disclaimer en veiligheidsrichtlijnen te lezen voordat u het product voor de eerste keer gebruikt. Bereid u voor op de eerste vlucht voordat u de Snelstartgids bekijkt en raadpleeg deze gebruikershandleiding voor meer informatie.

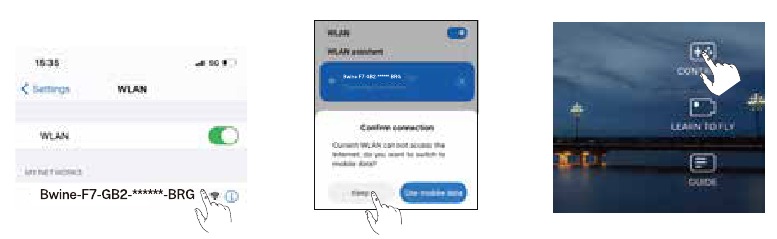

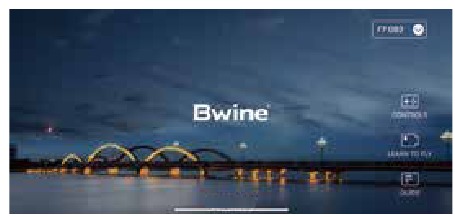

Download de Bwine Mini-app

• Zorg ervoor dat u de Bwine Mini APP gebruikt tijdens de vlucht. Scan de volgende QR-code om de nieuwste versie van de APP te downloaden.



• De Bwine Drone APP ondersteunt Android 6.0 of hoger, iOS 10.0.2 of hoger, dual-band WiFi (2,4 GHz) en 5,8 GHz telefoons.

Videotutorials

• Bezoek de volgende link om de tutorialvideo's te bekijken om correct en veilig gebruik van het product te garanderen. https://www.youtube.com/channel/UCvmeppq4-qgQGvLSdoYpgHA

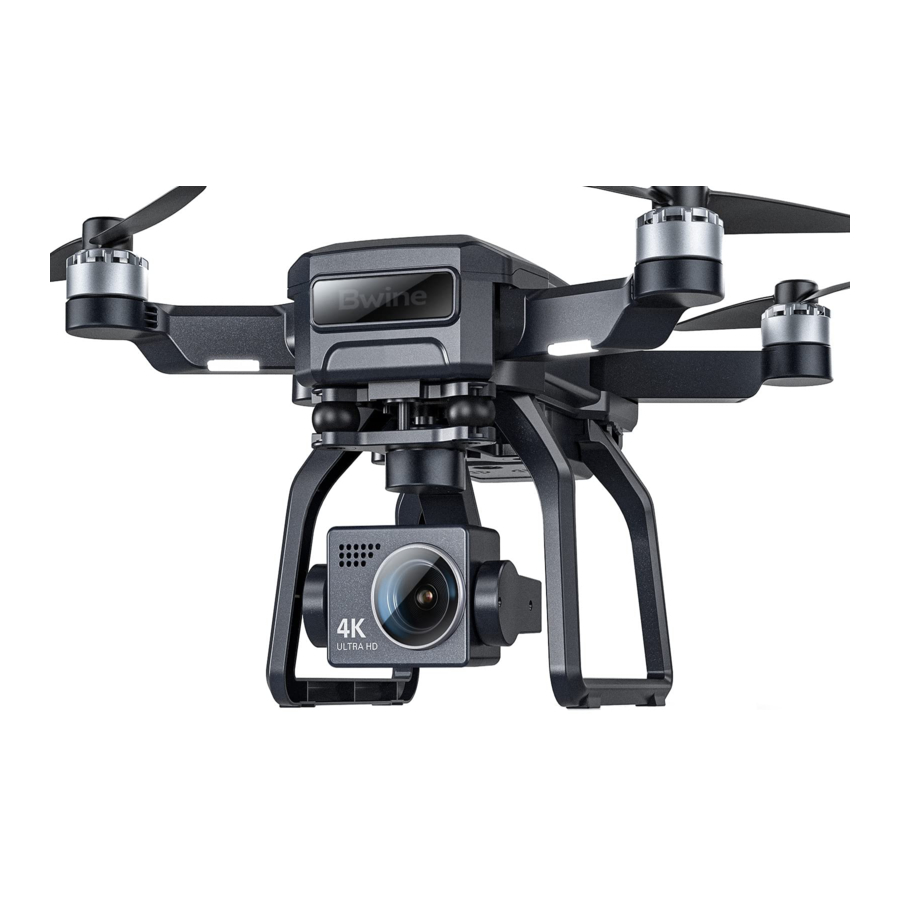

Productprofiel

Het Bwine F7GB2-vliegtuig kan buiten stabiel zweven en vliegen en heeft de functie om automatisch naar huis terug te keren. De camera maakt gebruik van een verbeterde 5GHz Wi-Fi FPV real-time transmissiefunctie, uitgerust met een 1200FOV lens en een 900 verstelbare camera, die stabiel 2.7K- en 4K-video en 4K ultraheldere beelden kan maken, waardoor u een breed gezichtsveld krijgt voor onvergetelijke momenten. Met een opvouwbaar ontwerp en een ultralicht en klein lichaam met een gewicht van slechts 550 g, is hij gemakkelijk mee te nemen. U kunt de drone gebruiken om video's en foto's te maken. Met een toonaangevend vluchtbesturingssysteem kan ons vliegtuig stabiel, wendbaar en veilig vliegen. De auto-return functie stelt het vliegtuig in staat om automatisch terug te vliegen naar de positie waar het opstijgt en automatisch te landen, zelfs wanneer het afstandsbedieningssignaal verloren gaat of de batterij bijna leeg is.

• De Bwine F7GB2 is GEEN speelgoed en is niet geschikt voor personen onder de 14 jaar.
• Het vereist correcte montage en debugging om ongelukken te voorkomen vóór elke vlucht. Onjuist gebruik van het product kan leiden tot persoonlijk letsel of schade aan eigendommen.
• In het geval van een probleem tijdens gebruik, bediening of onderhoud, neem dan gerust contact op met de technische ondersteuning Bwinedrone@gmail.com

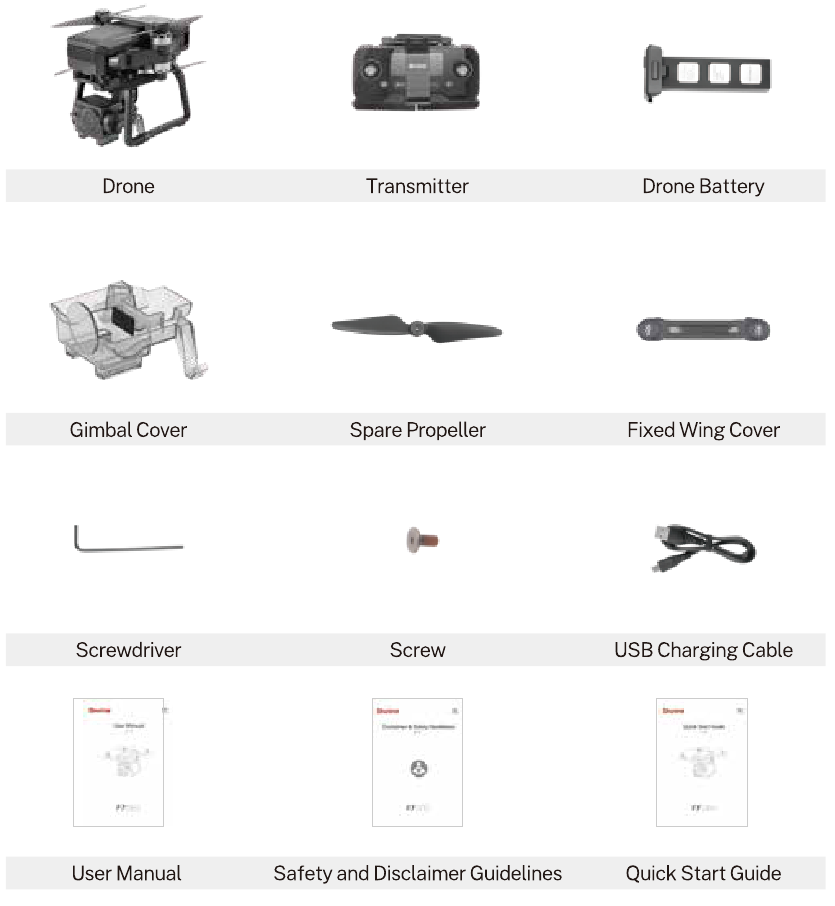

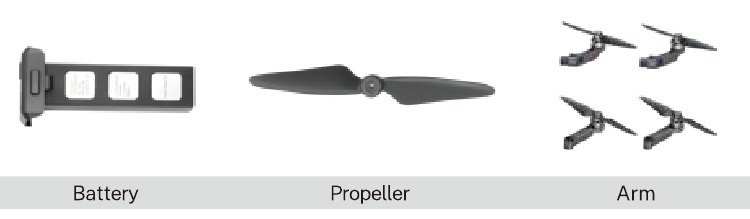

Productlijst

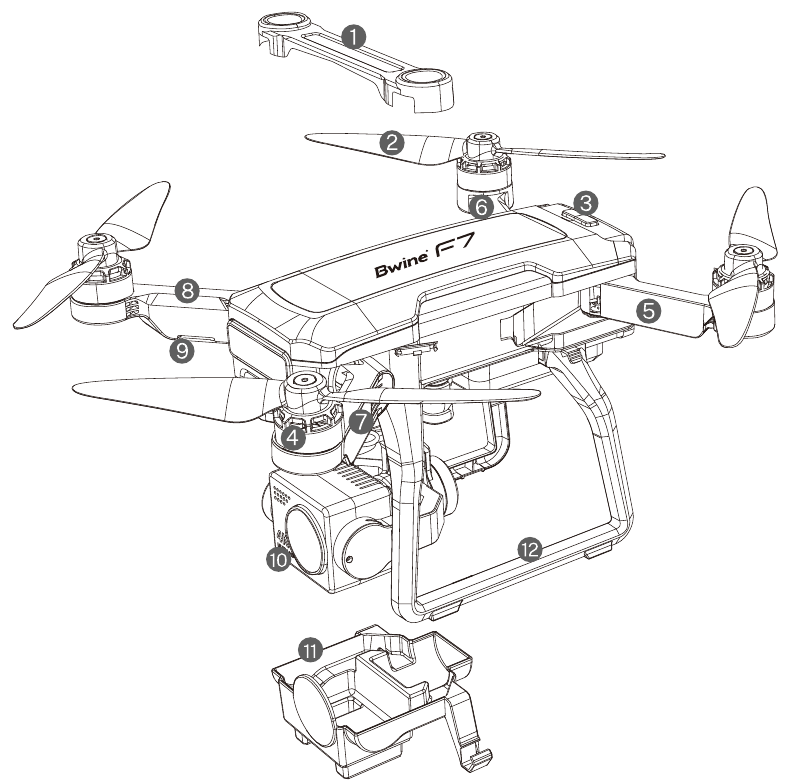

Vliegtuig

Het F7GB2-vliegtuig bestaat voornamelijk uit een vluchtcontroller, communicatiesysteem, videodownlink-systeem, voortstuwingssysteem en een intelligente vluchtbatterij.

1. Vaste vleugelafdekking
2. Propeller
3. Intelligente batterij
4. Motoren
5. Achtervleugelarm B
6. Achtervleugelarm A
7. Voorvleugelarm A
8. Voorvleugelarm B
9. Ledlampje
10. Mechanische gimbal met as
11. GimbaI-beschermhoes
12. Gimbal-statief

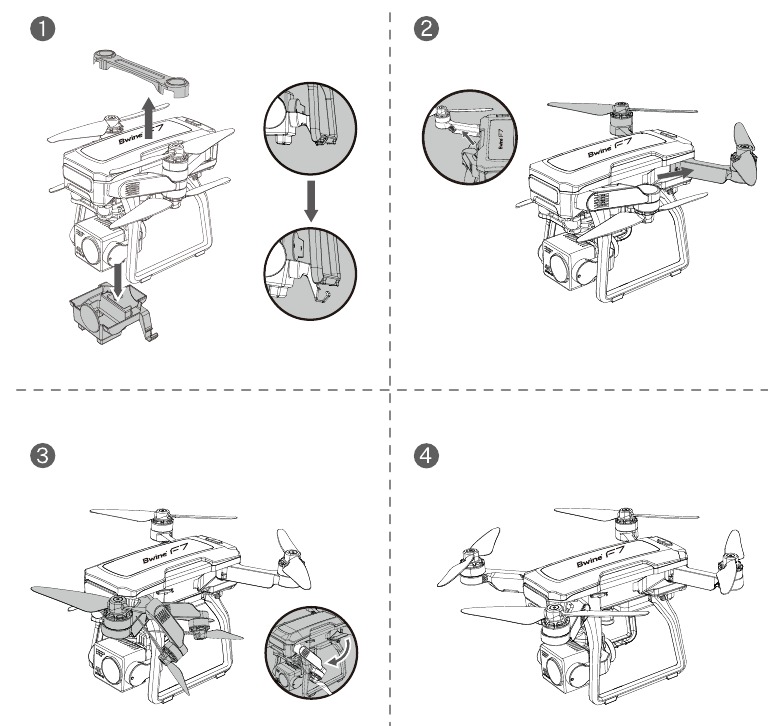

Het vliegtuig voorbereiden

Alle vliegtuigarmen zijn ingeklapt voordat het vliegtuig wordt verpakt. Volg de onderstaande stappen om de vliegtuigarmen uit te klappen.

1. Vouw de drone uit voordat u gaat vliegen


• Vouw de bovenarm uit voordat u de onderarm uitvouwt.
• Voordat u het vliegtuig inschakelt, moet u ervoor zorgen dat de voorste en achterste armen zijn uitgeschoven en dat de camera op de horizontale grond is geplaatst. Zorg ervoor dat er voldoende ruimte onder de camera is om te voorkomen dat de camerahoek tijdens de zelfcontrole aan de grond blijft haken

Drie versnellingen voor de snelheid van het vliegtuig

• De F7GB2 heeft 3 snelheidsbereiken: 14,76 ft/s, 29,53 ft/s en 39,37 ft/s. De standaardsnelheid is gemiddelde snelheid. Draai het snelheidswiel naar rechts om de vliegsnelheid aan te passen tot 39,37 ft/s, en draai het wiel naar links om het vliegtuig te vertragen tot 14 76 ft/s, wat een gevarieerde vliegervaring biedt en aan verschillende behoeften voldoet met snelheid

• Wanneer de windsnelheid hoog is, moet de hoge snelheid worden gehandhaafd om het windweerstandseffect te verbeteren
• Bij het vliegen met een snelle versnelling moet de piloot minstens 3 meter remweg reserveren om de vliegveiligheid te waarborgen bij het vliegen in winderige omstandigheden
• Bij het gebruik van de snelle versnelling voor de vlucht wordt het vermogen van het vliegtuig aanzienlijk verbeterd en leidt de bediening van de externe hendel op de zender tot de grote vliegbeweging van het vliegtuig. Tijdens de daadwerkelijke vlucht reserveert de piloot voldoende vliegruimte om de veiligheid van de vlucht te waarborgen.

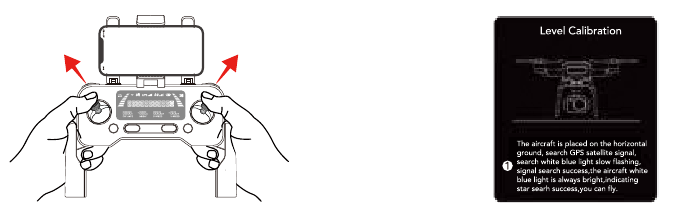

Kalibratie en statusindicator van het vliegtuig

• De statusindicator van het F7GB2-vliegtuig bevindt zich boven het neuslandingsgestel om de huidige status van het vluchtcontrolesysteem aan te geven. Raadpleeg de volgende tabel voor de status van het vluchtcontrolesysteem die wordt weergegeven door verschillende knippermodi.

Kleur van het licht		Knipperende status van de indicator	Voorwaarden
Voor en achter zijn rode lichten		Continu knipperen van rood licht	De zender is niet gekoppeld aan het vliegtuig (wacht 40 seconden)
Voor is roze en achter is groen licht		Roze en groene lichten knipperen snel	Kompaskalibratie is vereist
Voor en achter zijn rode lichten		Rode lichten knipperen langzaam	Lage batterij van het vliegtuig
Voor is wit en achter is groen licht		Witte en groene lichten knipperen langzaam	Zoeken naar GPS GPS-signaal is niet gevonden, er wordt niet aan de voorwaarden voor het opstijgen voldaan.
Voor is wit en achter is groen licht		Witte en groene lichten knipperen snel	Gyroscoop-/niveaukalibratie is vereist
Voor is wit en achter is groen licht		Witte en groene lichten gaan altijd aan	GPS-signaal wordt gedetecteerd en er wordt aan de opstijgvoorwaarden voldaan

Terug naar huis

De return-to-home (RTH)-functie brengt het vliegtuig terug naar het laatst geregistreerde thuispunt. Er zijn 3 soorten RTH: slimme RTH, RTH bij lage batterijspanning en RTH bij signaalonderbreking. Als u de RTH-functie activeert onder de voorwaarde dat het vliegtuig het thuispunt en het GPS-signaal met succes heeft geregistreerd, keert het vliegtuig automatisch terug naar het thuispunt en landt het

	GPS	Beschrijving
Thuispunt	5 signaalbalken gebruiken	Wanneer u buiten vliegt, wordt het GPS-signaalpictogram voor de eerste keer weergegeven met 3 of meer balken, en de opstijglocatie registreert de huidige positie van het vliegtuig als het thuispunt. Tijdens de vlucht, als het vliegtuig op een nieuwe locatie landt, wordt het punt vanwaar u opnieuw bent opgestegen het meest recente thuispunt en keert het vliegtuig terug naar het meest recente thuispunt

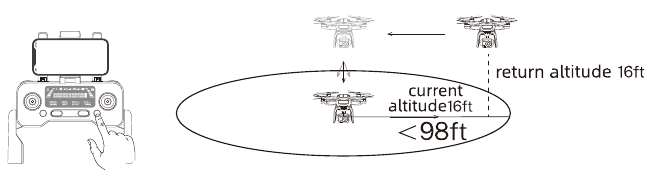

• Slimme RTH
  Wanneer de piloot wil dat het vliegtuig automatisch naar huis terugkeert, kan hij op de slimme RTH-knop op de zender klikken of op het pictogram voor terugkeer naar huis tikken in de Bwine Drone APP om RTH te activeren. U kunt kort op op de zender drukken of opnieuw op tikken in de Bwine Drone APP om RTH tijdens de terugkeer te verlaten. Dan kunt u het vliegtuig weer besturen.

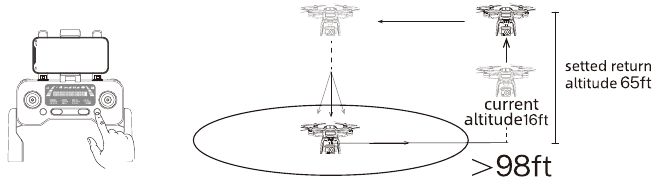

• Wanneer het vliegtuig slimme RTH uitvoert binnen een straal van 98 voet (30 meter), keert het vliegtuig terug van de huidige hoogte naar het opstijgpunt. (Let op het handhaven van de vlieghoogte om te voorkomen dat mensen of obstakels worden geraakt)

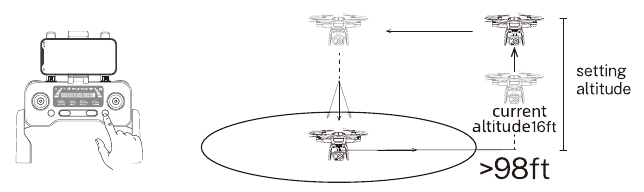

• Wanneer het vliegtuig terugkeert naar het thuispunt buiten de straal van 98 voet (30 meter), als de terugkeerhoogte niet is ingesteld en het vliegtuig lager vliegt dan 65 voet (2C meter), vliegt het automatisch omhoog naar de standaard terugkeerhoogte van 65 voet (20 meter) voordat het naar huis terugkeert


• Wanneer het vliegtuig 98,43 voet (30 meter) verderop naar huis terugkeert, als de RTH-hoogte is ingesteld (vóór de vlucht), zal het vliegtuig stijgen naar de reeds ingestelde hoogte voordat het terugkeert naar het opstijgpunt, als de huidige hoogte van het vliegtuig lager is dan de RTH-hoogte. Het vliegtuig keert terug naar het thuispunt vanaf de huidige hoogte, als de huidige hoogte van het vliegtuig hoger is dan de RTH-hoogte.


• Het vliegtuig is niet uitgerust met een functie voor obstakelvermijding. Beoordeel de vliegstatus redelijk tijdens de vlucht. Vermijd obstakels op tijd en stel de overeenkomstige vlieg- en terugkeerhoogte in op basis van de vliegomgeving.

• Lage batterij RTH
  Wanneer de intelligente vluchtbatterij te laag is of er niet genoeg stroom is om naar huis terug te keren, moet de gebruiker het vliegtuig zo snel mogelijk laten landen om schade aan het vliegtuig of andere gevaren te voorkomen. Om onnodige gevaren als gevolg van onvoldoende batterijvermogen te voorkomen, wordt, wanneer het batterijvermogen van het vliegtuig laag is, de intelligente functie voor terugkeer naar huis bij lage batterijspanning automatisch geactiveerd. Afhankelijk van het resterende vermogen na terugkeer, zijn er 2 situaties na terugkeer:
  1. Eerste niveau lage batterijspanning: het vliegtuig keert terug naar het punt 98 voet (30 meter) boven het opstijgpunt en blijft zweven. Na het zweven kunt u het vliegtuig blijven vliegen op een hoogte van 98 voet (30 meter) en binnen een straal van 30 98 voet (30 meter).
  2. Tweede niveau lage batterijspanning: het vliegtuig vliegt rechtstreeks vanaf de huidige hoogte naar het punt 98 voet (30 meter) boven het thuispunt en daalt vervolgens naar de grond.

• Moet aandacht besteden aan de vlieghoogte wanneer de batterij bijna leeg is. Vermijd het raken van obstakels als gevolg van de lage vlieghoogte bij het terugkeren naar huis met de lage batterijspanning van het tweede niveau.
• Het resterende vermogen na terugkeer is gerelateerd aan de terugkeerafstand, windsnelheid en windrichting.

• Verloren signaal RTH
  Wanneer de zender een lage batterijspanning heeft of is uitgeschakeld of gedurende 6 seconden het signaal verliest, gaat het vliegtuig naar de automatische terugkeermodus en keert het terug naar het opstijgpunt. Als het signaal wordt hersteld tijdens het terugkeerproces, stopt het vliegtuig met terugkeren en wordt het opnieuw verbonden met het zendersignaal, en de zender kan het vliegtuig op dit moment weer besturen. Automatisch terugkeerproces naar huis wanneer het signaal verloren is gegaan:
  1. Het vliegtuig slaat zijn positie op bij het opstijgen nadat het GPS-signaal met succes is ontvangen en registreert deze als het thuispunt.
  2. Activeer RTH (geactiveerd door lage batterijspanning van de zender, signaalverlies, enz.).
  3. Na het activeren van de terugkeerfunctie past het vliegtuig de neusrichting aan en begint het terug te keren naar huis.
  4. Het vliegtuig vliegt automatisch naar de top van het thuispunt, begint dan te landen en voltooit de terugkeer naar huis

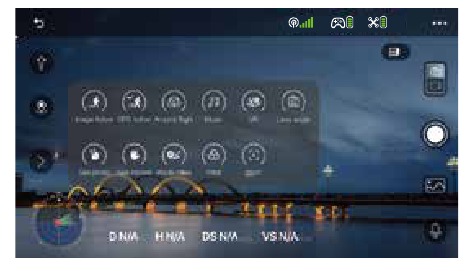

Intelligente vliegmodus

De Bwine F7GB2 heeft 6 intelligente vliegmodi: mage follow, GPS follow, vliegen in de omgeving, VR-functie, ges foto & ges record en routeplanning. Afhankelijk van de opnamebehoeften van de gebruiker, kan de bediening met één klik worden voltooid, wat eenvoudig en snel is.

	Image follow: Het vliegtuig vergrendelt de gebruiker en kan de beweging van de gebruiker volgen terwijl hij beweegt.
	GPS follow: Het vliegtuig kan de signaalbron van de mobiele telefoon lokaliseren via GPS en meebewegen met de locatie van de mobiele telefoon.
	Rondvliegen: Vliegtuig of bits rond het punt dat al op de app is ingesteld op een bepaalde afstand
	VR-functie: Klik om de VR-functie te openen, de mobiele APP splitst het scherm.
	Ges foto & ges record: Het vliegtuig maakt foto's of video's volgens de manipulatieopdrachten van verschillende gebaren.
	Routeplanning: Het vliegtuig vliegt langs het pad dat op de app is aangegeven

• Image Follow

  1. Zorg ervoor dat de Bwine F7GB2 APP is gedownload en geïnstalleerd op de smartphone.
  2. Tik op om de image follow-functie te activeren vanaf 3-5 meter afstand van het vliegtuig.
  3. Tik op het APP-scherm om het doel te vergrendelen.
  4. Het doel moet het vliegtuig als middelpunt nemen en een langzame cirkel maken. Vervolgens volgt het vliegtuig het doel om te roteren en te bewegen.

• Gebruik het op een goed verlichte plaats en let op de bewegingssnelheid.
• Tik er nogmaals op om deze functie te verlaten.

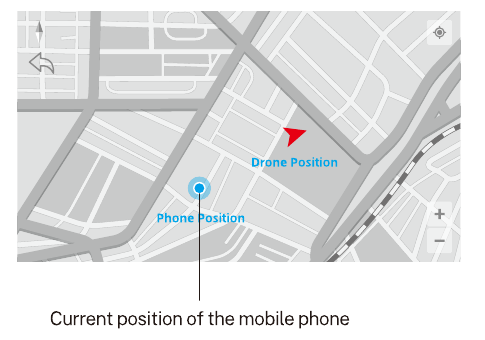

• GPS Follow

  1. Zorg ervoor dat de Bwine F7GB2 APP is gedownload en geïnstalleerd op de smartphone
  2. Schakel de GPS-positionering van de smartphone in om verbinding te maken met de wifi van het vliegtuig.
  3. Nadat het vliegtuig is opgestegen in een open omgeving met een goed GPS-signaal, moet u ervoor zorgen dat het vliegbereik zich binnen 32-164 voet (10-50 meter) bevindt voor het beste effect.
  4. Tik op op de APP-interface en klik vervolgens op om de GPS-volgmodus te openen.
  5. "Follow me mode is ready" (Follow me-modus is gereed) wordt weergegeven op de APP-interface en het vliegtuig schakelt de GPS-volgmodus in. Het vliegtuig volgt uw beweging terwijl u beweegt.
  6. Tik nogmaals op het pictogram op de APP-interface om de GPS-volgmodus te verlaten.

• De GPS-volgfunctie werkt alleen als het GPS-signaal sterk is. Vermijd hoge gebouwen, bomen en gebieden waar WIFI-signalen kunnen worden gestoord
• Het vliegtuig is niet uitgerust met een functie voor het vermijden van obstakels. Gebruik het in open gebieden zonder obstakels

• Flying Around
  1. Zorg ervoor dat de Bwine Drone APP is gedownload en geïnstalleerd op de smartphone.
  2. Verbind uw smartphone met de wifi van het vliegtuig.
  3. Nadat het vliegtuig is opgestegen, laat u de drone in de GPS-modus rond het middelpunt van het doel zweven
  4. Tik op om deze functie te openen, en u kunt de orbitale straal van het vliegtuig instellen (5-30 meter).
  5. Nadat de instelling is voltooid, vliegt het vliegtuig in een cirkel met de huidige positie als middelpunt.
  6. Beweeg de richtingsjoystick om de point of interest-modus te annuleren

• Als de omringende straal kleiner is dan 6 voet (2 meter), vliegt het vliegtuig automatisch tot 6 voet (2 meter).
• Druk tegelijkertijd op de camera- en videoknop om de "surround-modus" te activeren.

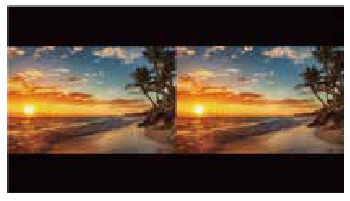

• VR Function
  Klik op om de VR-functie te openen, de mobiele APP splitst het scherm, plaatst de mobiele telefoon in de voorbereide VR-bril en zet vervolgens de VR-bril op, u kunt de meeslepende real-time beeldeffect van de drone ervaren.

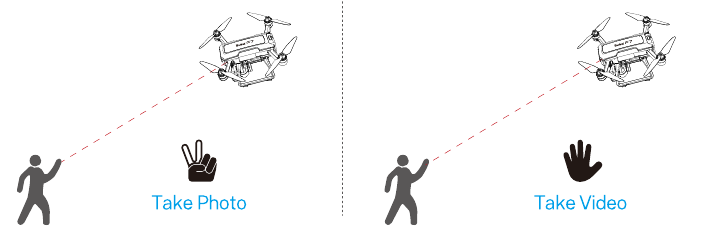

• Gesture Photo & Gesture Record

  1. Zorg ervoor dat de Bwine Drone APP is gedownload en geïnstalleerd op de smartphone
  2. Verbind uw smartphone met de wifi van het vliegtuig.
  3. Nadat het vliegtuig is opgestegen, gebruikt u het in de GPS-modus
  4. Open de APP, tik op op de APP-interface en tik op , in deze modus heft u uw rechterhand op tot schouderhoogte en maakt u een schaarhandbeweging om foto's te maken.
  5. Tik op , in deze modus heft u uw rechterhand op tot schouderhoogte en laat u uw handpalm aan de camera zien om de opnamemodus in te schakelen.

• Gebruik de modus in een goed verlichte omgeving. Tik nogmaals op de knop om de gebarenmodus te verlaten.
• De gebarenmodus kan alleen worden geactiveerd met de rechterhand

• Route Planning
  1. Zorg ervoor dat de Bwine Drone APP is gedownload en geïnstalleerd op de smartphone.
  2. Verbind uw smartphone met de wifi van het vliegtuig.
  3. Nadat het vliegtuig is opgestegen, tikt u in de GPS-modus op op de app.
  4. U kunt een rode cirkel op de kaart vinden (beperkt vliegbereik). Markeer de punten (maximaal 16) waarlangs u het vliegtuig wilt laten vliegen binnen de cirkel.
  5. Als u het gemarkeerde punt of vliegpad opnieuw wilt instellen, kunt u op "Delete Single Point" (Afzonderlijk punt verwijderen) of ''Delete (Verwijderen) tikken
  6. Bevestig dat de gemarkeerde punten correct zijn en tik op de knop "Go" (Ga). Het vliegtuig start de waypoint-vlucht.

• Duw de rechterjoystick om de waypoint-vluchtfunctie te annuleren.

Propeller

De propellers op de aangrenzende motoren van het F7GB2-vliegtuig zijn voorwaartse en achterwaartse propellers. De twee propellers op dezelfde motor zijn hetzelfde en de propellers zijn respectievelijk gemarkeerd met A en B. De rotatierichtingen van de propellers met dezelfde markering zijn verschillend.

Propellers	Mark A	Mark B
Installatielocatie	Geïnstalleerd op de motor met A-markering op de arm	Geïnstalleerd op de motor met B-markering op de arm

• Attaching the Propellers
  Als u de camerahoek als voorkant neemt, moeten de linker voorarm en de rechter achterarm zijn uitgerust met propellers gemarkeerd met A; de rechter voorarm en de linker achterarm moeten zijn uitgerust met propellers gemarkeerd met B. Gebruik een schroevendraaier om te installeren en zorg ervoor dat de schroeven zijn vastgedraaid.

  1. Propeller "A"replacement (Propeller "A" vervangen)
     Haal de propeller "A" met de schroefsleutel in de richting van de klok eruit; installeer vervolgens de nieuwe propeller "A" met de schroefsleutel tegen de klok in en bevestig de propeller.
  2. Propeller "B"replacement (Propeller "B" vervangen)
     Haal de propeller "B" met de schroefsleutel tegen de klok in eruit; installeer vervolgens de nieuwe propeller "B" met de schroefsleutel in de richting van de klok en bevestig de propeller.

• Gebruik de propellers die door Bwine worden geleverd en meng geen propellers van verschillende typen
• Controleer vóór elke vlucht of de propeller correct en stevig is geïnstalleerd.
• Controleer vóór elke vlucht of de propellers in goede staat zijn.
• Zorg ervoor dat de ESC een toon afgeeft nadat het vliegtuig is ingeschakeld

Intelligente vluchtbatterij

De intelligente vluchtbatterij F7GB2 heeft een capaciteit van 2600 mAh, een nominale spanning van 11,1 V en functies voor laad- en ontlaadbeheer. Deze batterij gebruikt batterijen met een hoge energie en een grote capaciteit om de vliegtijd van het vliegtuig te verlengen

• Routeplanning
  1. Balansbescherming: brengt automatisch de interne batterijcelspanning in evenwicht om de batterij te beschermen.
  2. Bescherming tegen overladen: Overladen zal de batterij ernstig beschadigen. Verwijder het oplaadapparaat tijdig wanneer de batterij vol is.
  3. Bescherming tegen overontlading: Overontlading zal de batterij ernstig beschadigen. Wanneer de batterij niet wordt gebruikt om te vliegen, zal de batterij automatisch ontladen om de levensduur van de batterij te beschermen
  4. Kortsluitbeveiliging: wanneer de batterij een kortsluiting detecteert, wordt de uitgang afgesneden om de batterij te beschermen
  5. Eenvoudig opladen: geen speciale voedingsadapter nodig, alleen Android-oplader en USB-oplaadkop.

• Lees aandachtig en houd u strikt aan de Bwine-vereisten in deze handleiding, Disclaimer en Veiligheidssamenvatting, en stickers op het batterijoppervlak voordat u de batterij gebruikt. De gebruiker draagt de gevolgen veroorzaakt door het niet gebruiken zoals vereist.

• De batterij gebruiken
  1. Installeer de intelligente vluchtbatterij in het batterijcompartiment en duw deze naar beneden totdat u een "klik" hoort van de batterijgesp, wat aangeeft dat deze omhoog springt en vergrendelt. Zorg ervoor dat de batterij op zijn plaats zit

  2. Om de batterij te verwijderen, drukt u op de gespen aan beide zijden van de batterij en trekt u deze uit het batterijcompartiment

• Installeer de batterij niet in het vliegtuig en verwijder de batterij niet uit het vliegtuig wanneer de batterij is ingeschakeld. Anders kan het slechte contact van de batterij-interface tijdens de operatie ervoor zorgen dat de batterij kortsluiting maakt en het vliegtuig verbrandt. De batterij moet worden geïnstalleerd of verwijderd met de batterij uitgeschakeld

• Batterijniveau controleren
  Houd de aan/uit-knop ingedrukt, laat de aan/uit-knop los nadat het indicatielampje naar de vierde is gegaan om het huidige batterijniveau te controleren.


• Inschakelen
  Houd de aan/uit-knop 3 seconden ingedrukt, laat de aan/uit-knop los nadat de indicatielampjes naar de vierde zijn gegaan. Wanneer ingeschakeld, geeft de stroomindicator het huidige batterijvermogen weer.
• Uitschakelen
  Houd de aan/uit-knop 3 seconden ingedrukt, laat de aan/uit-knop los nadat alle indicatielampjes uit zijn; na het uitschakelen zijn de indicatielampjes allemaal uit.
• Melding lage temperatuur
  Wanneer u de batterij gebruikt in een omgeving met lage temperaturen (0 °C tot 5 °C), zorg er dan voor dat de batterij volledig is opgeladen. De ontladingscapaciteit van de batterij zal worden verminderd bij het werken in een omgeving met lage temperaturen. In een omgeving met lage temperaturen, als gevolg van de beperking van het batterijvermogen, zullen de windweerstand en de vliegprestaties van het vliegtuig worden verminderd. Wees voorzichtig. U moet extra voorzichtig zijn bij het vliegen in omgevingen met lage temperaturen en op grote hoogte

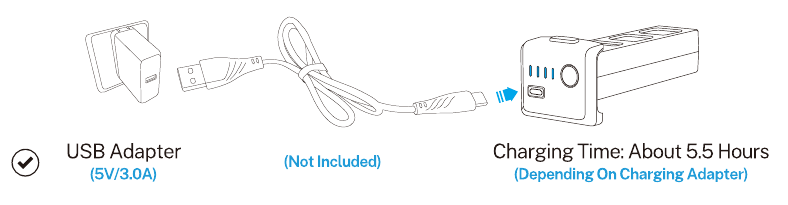

• De batterij opladen
  Voordat u de intelligente vluchtbatterij gebruikt, moet u deze volledig opladen. Gebruik een 5V/3A USB-oplaadstekker. In de oplaadstatus knippert de batterijvermogensindicator en geeft het huidige laadniveau aan; wanneer het vierde indicatielampje altijd brandt, geeft dit aan dat het opladen is voltooid. En de oplaadtijd is ongeveer 5,5 uur. Nadat het opladen is voltooid, verwijdert u de oplader tijdig.


• Advies voor dagelijks onderhoud
  Het wordt aanbevolen om het eenmaal per maand op te laden en te ontladen, niet op te slaan met een volledige lading, 50%-60% van het vermogen te behouden, de opslagtemperatuur is 10-40°C, en de beste opslagtemperatuur is 19-21°C. Als er water in de batterij komt en de batterijbeschermingskaart defect raakt, kan de batterij niet normaal worden gebruikt. Gebruik de batterij niet in de regen of in een vochtige omgeving, omdat dit kan leiden tot zelfontbranding of zelfs een explosie van de batterij. Als de batterij wordt samengedrukt, vervormd en van grote hoogte valt, is het verboden om deze opnieuw te gebruiken Langdurige blootstelling aan hoge temperaturen is verboden. Hoge temperaturen zorgen ervoor dat de interne druk van de batterij te hoog wordt en een explosie veroorzaakt. De positieve en negatieve polen zijn lange tijd kortgesloten (zoals water dat uit de batterijcontacten komt, kortsluiting veroorzaakt door vreemde voorwerpen in het haar, enz.). Als het langer dan 30 minuten duurt, zal de IC van de beschermingskaart defect raken en de verbinding verbreken, en kan de batterij niet normaal worden gebruikt. Het is verboden om snelladers te gebruiken die het nominale vermogen van de batterij overschrijden om op te laden. Het wordt aanbevolen om een 5V/2A- of 5V/3A-oplader te gebruiken. Als het vliegtuig een maand niet is gebruikt, moet de batterij worden verwijderd om te voorkomen dat de batterij lange tijd wordt ontladen.

Cameraoverzicht

• Cameraoverzicht
  De camera gebruikt een geüpgradede 5GHz Wi-Fi FPV real-time transmissiefunctie, uitgerust met een 120°FOV-lens en een 90° verstelbare camera, die stabiel 2.7K & 4K-video en 4K ultraheldere beelden kan maken, waardoor u een breed gezichtsveld heeft voor onvergetelijke momenten.


• Cameralijn
  1. Verwijder de beschermkap van de cardanische ophanging voor gebruik.

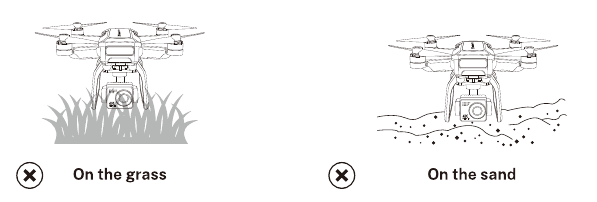

  2. Plaats het vliegtuig niet op ruwe grond, gras en zand wanneer u het inschakelt, omdat de camera op en neer zal worden aangepast voor zelfkalibratie. Plaats het in een horizontale positie om ervoor te zorgen dat er voldoende ruimte onder de camera is, anders komt de camera vast te zitten.

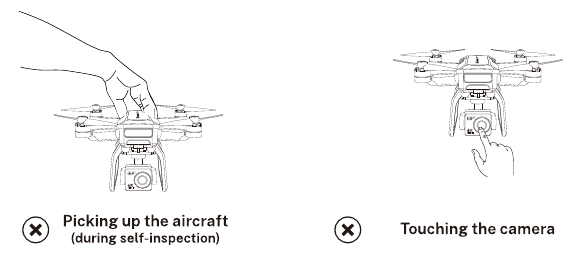

  3. Niet interfereren met of oppakken van de drone met uw handen tijdens de zelfcontrole van de dronecamera. De cardanische ophanging werkt niet en kan niet stabiel blijven tijdens de kompaskalibratie.

  4. Nadat de drone is gekalibreerd, plaatst u deze op een vlakke en trillingsvrije ondergrond en de cardanische ophanging gaat automatisch in ongeveer 20 seconden in de werkende staat.

Voor Start

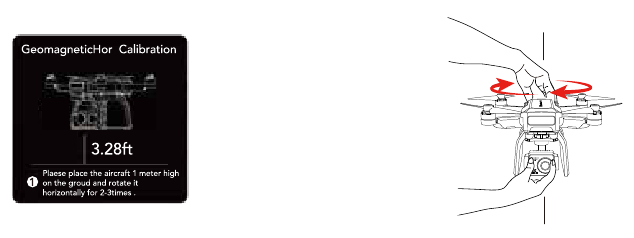

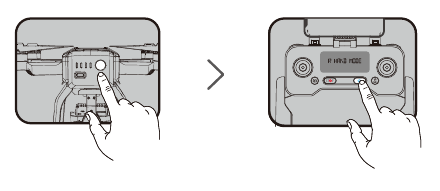

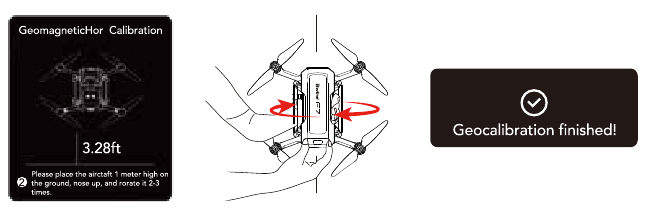

Tijdens kompas- en gyrokalibratie

Zet op een vlakke ondergrond en wacht 20 seconden

• Het is normaal dat de camera kantelt als hij niet werkt.

• Foto's en video's opslaan
  F7GB2 is uitgerust met een micro SD-kaartsleuf voor uitbreiding van de opslagruimte. Kaartsnelheid: 10M/s Bestandsformaat: ondersteuning voor FAT32-formaat. Geheugencapaciteit: een geheugenkaart met een geheugencapaciteit van 128G of minder. De telefoon en de geheugenkaart slaan tegelijkertijd foto's en video's op. Als u een duidelijkere video wilt, downloadt u de videobestanden op de geheugenkaart.

• Controleer of de capaciteit van de geheugenkaart voldoende is. Als de capaciteit van de geheugenkaart onvoldoende is, kunnen video's en foto's niet worden opgeslagen.
• Als u geen foto's of video's kunt opslaan, probeer dan de geheugenkaart te formatteren
• Plaats of verwijder de micro SD-kaart niet wanneer het vliegtuig is ingeschakeld. Het aansluiten of loskoppelen van de micro SD-kaart of het verwijderen van de batterij terwijl de stroom is ingeschakeld tijdens het opnemen kan schade aan de micro SD-kaart en verlies van opgeslagen gegevens veroorzaken.
• U moet het vliegtuig inschakelen en verbinding maken met de WiFi van het vliegtuig om de foto's of video's die op de geheugenkaart van het vliegtuig zijn opgeslagen naar de telefoon te kopiëren of te downloaden.

Zender

Zenderprofiel

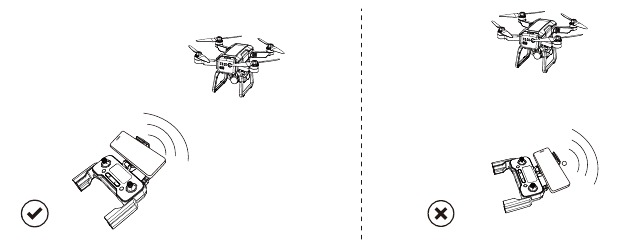

• De F7 GB2-zender gebruikt de 2,4 GHz-frequentieband en de zenderafstand is maximaal 9482FT (ongehinderde en storingsvrije omgeving). De inklapbare handgreep kan het mobiele apparaat stabiel plaatsen, en de maximale instelbare breedte is 3,3 inch, de zender heeft een ingebouwde batterij met een capaciteit van 1500 mAh, de oplaadtijd is ongeveer 2 uur, de langste werktijd is ongeveer 2 uur.

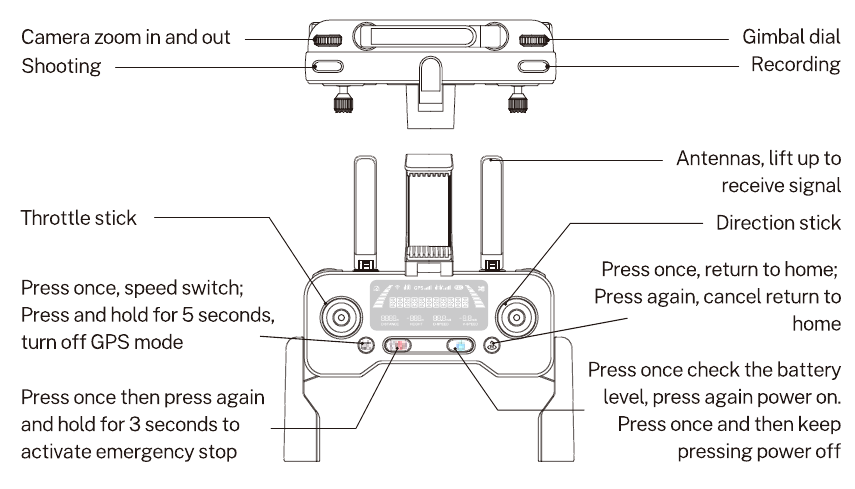

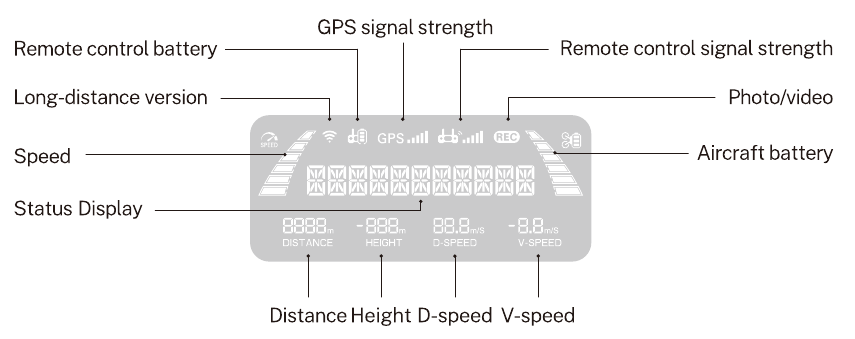

De zender gebruiken

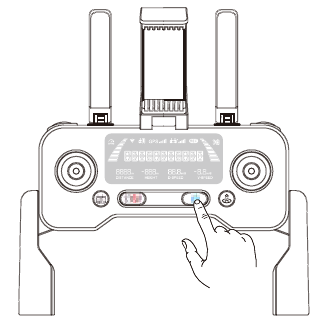

• In-/uitschakelen
  Druk kort op de aan/uit-knop om het batterijpercentage weer te geven. Als het batterijniveau te laag is, laad hem dan op voor gebruik
  Inschakelen: Druk kort op de aan/uit-knop tweemaal om de zender in te schakelen.
  Uitschakelen: Druk eenmaal kort en houd vervolgens de aan/uit-knop ongeveer 3 seconden ingedrukt om de zender uit te schakelen.

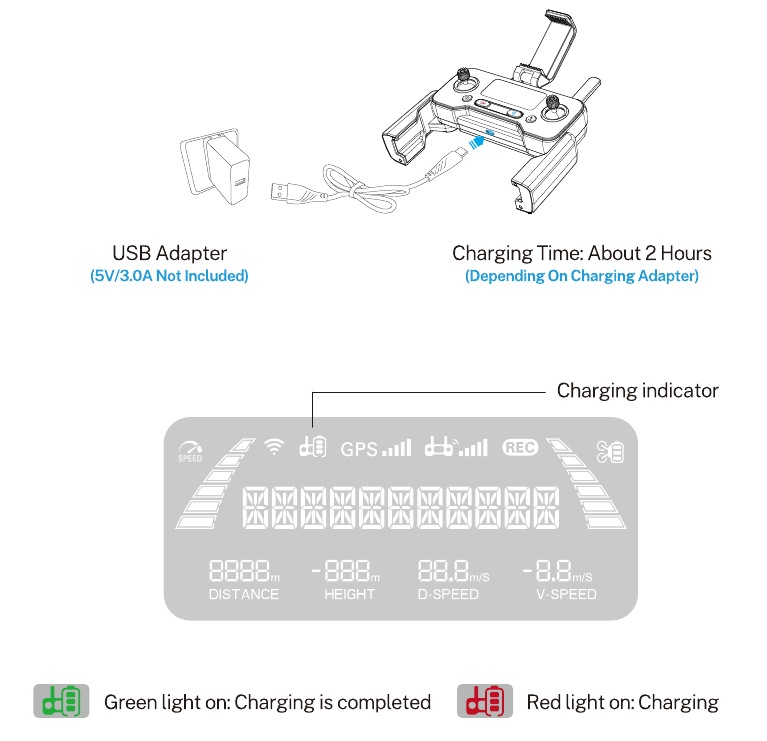

• De batterij opladen
  Sluit de Transmitter Micro USB-interface aan op de oplader om op te laden. Het is verboden om snelladers te gebruiken die het nominale vermogen van de batterij overschrijden. Het wordt aanbevolen om 5 V/2A- of 5V/3A-opladers te gebruiken, gebruik geen opladers van meer dan 5V/3A. Wanneer de afstandsbediening wordt opgeladen, geeft het LED-scherm het batterijniveau aan, wanneer hij volledig is opgeladen, geeft hij "BAT 100 PCT" aan. Het duurt ongeveer 2 uur om de afstandsbediening volledig op te laden.


• De camera bedienen
  Opnameknop: druk eenmaal om over te schakelen naar de opnamemodus of om de opname te starten/stoppen. Cameraknop: druk eenmaal om over te schakelen naar de cameramodus of om een foto te maken.

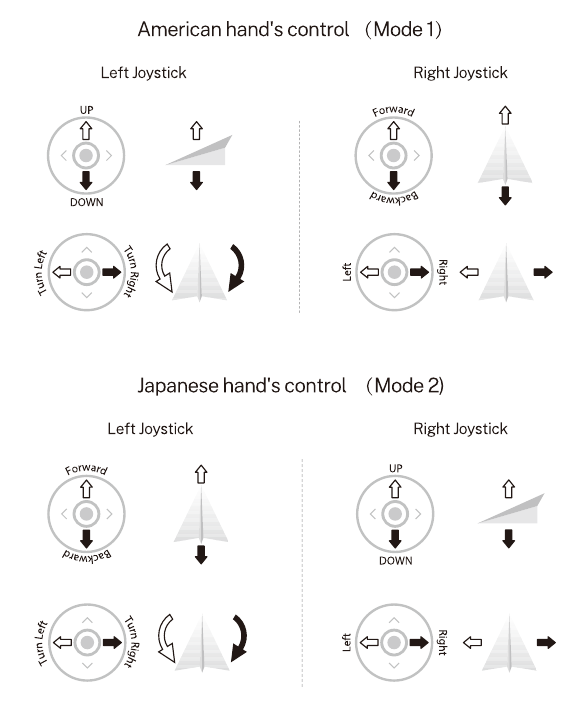

• Joystickbesturing vliegtuig
  Amerikaanse besturingssticks is de standaardmodus. De linker besturingsstick is de gashendel, waarmee de hoogte en de neusrichting van het vliegtuig kunnen worden aangepast. De rechter besturingsstick is een richtingsstick die de vliegrichting van het vliegtuig bestuurt (vooruit/achteruit/links/rechts). De besturingsstick van de Japanse hand functioneert omgekeerd ten opzichte van de Amerikaanse besturingssticks. (Houd lang ingedrukt en zet de zender aan om deze modus te activeren. U ziet "RHRND MODE" op het scherm wanneer u hem aanzet) De besturingsmethode van de Transmitter-joystick is als volgt:


• Hij keert terug naar de standaard Amerikaanse besturingsmodus wanneer de zender wordt uitgeschakeld en weer ingeschakeld

Zender (standaardmodus)	Vliegtuigrichting	Opmerkingen
		Duw de gashendel omhoog/omlaag om het vliegtuig omhoog en omlaag te besturen. Duw omhoog en het vliegtuig stijgt. Trek aan de hendel en het vliegtuig daalt. Wanneer losgelaten, staat de joystick in de middelste positie en blijft het vliegtuig zweven. Wanneer het vliegtuig opstijgt, moet de gashendel omhoog worden geduwd en het vliegtuig opstijgen van de grond (duw de stick langzaam om te voorkomen dat het vliegtuig plotseling omhoog schiet).
		Duw de gashendel naar links/rechts om de richting van het vliegtuig te bepalen. Duw de stick naar links en het vliegtuig draait tegen de klok in. Duw de stick naar rechts en het vliegtuig draait met de klok mee. In de neutrale positie is de hoeksnelheid van de rotatie nul en draait het vliegtuig niet
		Duw de richtingsbalk omhoog/omlaag om het vliegtuig heen en weer te laten vliegen. Duw de stick omhoog en het vliegtuig leunt naar voren en vliegt vooruit. Trek aan de hendel, het vliegtuig kantelt achterover en vliegt achteruit. De voor- en achterkant van het vliegtuig blijven in de neutrale positie horizontaal. De joystickverschuiving komt overeen met de hoek van de voor- en achterwaartse kanteling van het vliegtuig. Hoe groter de verschuiving, hoe groter de kantelhoek en hoe hoger de vliegsnelheid.
		Duw de richtingsstick naar links/rechts om het vliegtuig naar links en rechts te laten vliegen. Tik de stick naar links, het vliegtuig kantelt naar links en vliegt naar links. Tik de stick naar rechts, het vliegtuig kantelt naar rechts en vliegt naar rechts. De linker- en rechterrichting van het vliegtuig blijven in de middelste positie horizontaal. De joystickverschuiving komt overeen met de hoek van de linker- en rechterkanteling van het vliegtuig. Hoe groter de verschuiving, hoe groter de kantelhoek en hoe hoger de vliegsnelheid.

• De voorwaartse richting van het vliegtuig is gebaseerd op de richting van de neus.

• Slimme RTH-knop
  Tik op de slimme RTH-knop op de zender en het vliegtuig activeert de automatische terugkeer-naar-huis-functie. Tik er nogmaals op om de slimme terugkeer naar huis te verlaten. Het vliegtuig zweeft in de lucht van de terugkeer naar huis. Op dit moment kunt u de joystick bedienen om het vliegtuig te besturen.

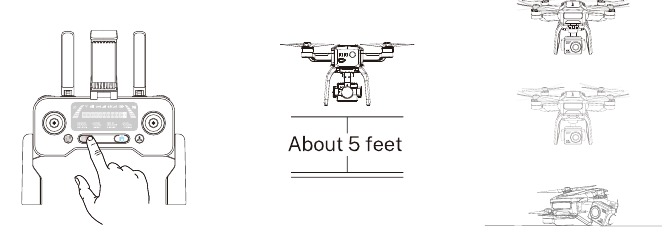

• Noodstop


• Klik eenmaal en houd de gedurende 3 seconden ingedrukt om de noodstopmodus te activeren. Hij wordt alleen geactiveerd wanneer de vlieghoogte van de drone tussen 5-42ft ligt.

• Door deze functie te gebruiken, stopt de motor van de drone onmiddellijk met werken en valt hij dus op de grond, wat schade kan veroorzaken. Gebruik deze functie alleen in noodgevallen om het risico op schade of letsel te verminderen

Communicatiebereik van de zender

• Bij het besturen van het vliegtuig moeten de positie en afstand tussen de zender en het vliegtuig tijdig worden aangepast, en de antennepositie moet worden aangepast om ervoor te zorgen dat het vliegtuig zich altijd binnen het beste communicatiebereik bevindt


De zender koppelen

Voor elke vlucht van het vliegtuig moet u een koppeling maken met de zender. Nadat de koppeling is geslaagd, kunt u de vlucht van het vliegtuig besturen. De stappen voor het koppelen zijn als volgt:

• Zet het vliegtuig aan
• Zet de zender aan

• Beweeg de linker stick van de zender op en neer, en nadat het vliegtuig een pieptoon laat horen, betekent dit dat de koppeling is geslaagd.
• Verbind uw mobiele telefoon met de wifi van het vliegtuig "Bwine-F7-GB2-******-BRG", tik op de APP om de besturingsinterface te openen; het scherm van de mobiele telefoon toont informatie zoals het batterijsignaal van de zender en het camerascherm.

Als de verbinding succesvol is, wordt het vliegtuiglicht roze

• Controleer voor elke vlucht het vermogen van de zender. De zender "piept" wanneer de batterij bijna leeg is. De zender wordt automatisch uitgeschakeld na 10 minuten inactiviteit. Schakel de joystick of druk op een willekeurige knop om de zender in de normale werkstand te herstellen.
• Wanneer u de zendergreep gebruikt om een mobiel apparaat vast te houden, moet u deze stevig aandrukken om te voorkomen dat het mobiele apparaat eraf glijdt
• Houd de batterij op ongeveer 3,8-3,9 V en laad hem ongeveer elke maand op om de batterij actief te houden.

Bwine Drone-app

Home

• Nadat u de Bwine Drone-app hebt gestart, gaat u naar de startpagina.


• CONTROLS
  Bedien het vliegtuig via de app-pagina-knoppen om de functies van het vliegtuig te realiseren.
• LEARN TO FLY
  Klik om naar de YouTube-videowebsite voor vluchten te gaan, waar u de vluchtbegeleiding van het bijbehorende product kunt bekijken.
• GUIDE
  Klik om de Help-handleiding, instructievideo's en Quick Start te bekijken. Houd de positie van het niet-functionele pictogram op de startpagina van de app lang ingedrukt om de vluchtlogboekinterface te openen en klik op het bestand om te delen en te verzenden.

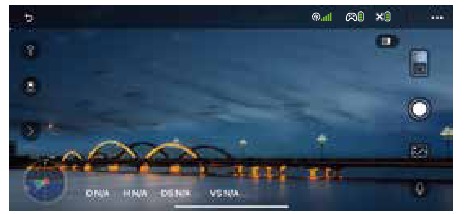

Bediening

• Klik op CONTROLS om de bedieningspagina te openen.


  	Terug naar hoofdmenu		GPS-signaal		Foto/video-omschakeling
  	Automatisch opstijgen		Batterij afstandsbediening		Sluiter
  	GPS-terugkeer naar huis		Batterij vliegtuig		Mediagalerij (één toets om te delen)
  	Meer functies		SD-kaartstatus (formatteer de SD-kaart voor de eerste keer)		Geluidsopname

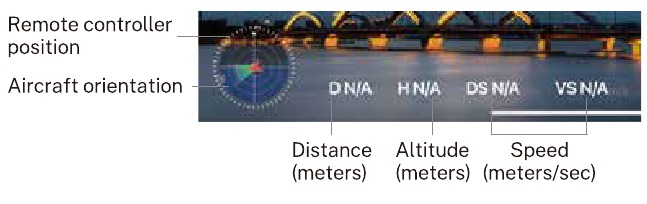

• Geeft informatie weer over de oriëntatie van het vliegtuig en de positie van de zender.


Meer functies

• Klik op om de intelligente vluchtfuncties te kiezen.

  1. Image follow: Tik om iets op het scherm te kaderen, het vliegtuig vergrendelt en volgt het geselecteerde doel.
  2. GPS follow: Tik om de functie "Volg mij" te starten, het vliegtuig gebruikt de GPS in de smartphone om je te volgen.
  3. Around flight: De drone vliegt in een cirkel met de huidige positie als middelpunt.
  4. Music: Muziek toevoegen aan de video. Klik om de muziekpagina te openen, selecteer de pagina en ga naar de video-opname.
  5. VR: Klik op deze knop om de VR-brilfunctie te gebruiken.
  6. Lens angle: Tik om de lenshoek aan te passen.
  7. Ges photo: Tik op dit pictogram om gebaren te gebruiken om het vliegtuig te bedienen om foto's te maken.
  8. Ges record: Tik op dit pictogram om gebaren te gebruiken om het opnemen van het vliegtuig te bedienen.
  9. Route rules: Klik op het wijzigingspictogram om de kaart te openen, selecteer een waypoint op de kaart en het vliegtuig volgt het waypoint om te vliegen. Er kunnen maximaal 16 waypoints worden ingesteld.
  10. Filter: Tik om een andere filtermodus te selecteren om foto's of video's te maken.
  11. Zoom: Klik op de knop om de zoomfunctie te gebruiken, tot 5 keer zoomen

Instellingen

Klik op om de instellingenpagina te openen, die Parameter, Track en PTA Adjust bevat.

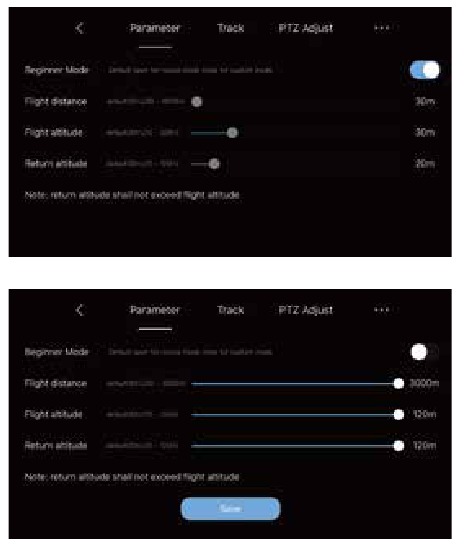

• Parameter


• Out of Beginner Mode & Flight Setting
  1. Terwijl de drone in de GPS-modus staat, is de standaardmodus de beginnersmodus
  2. In de beginnersmodus is het vliegbereik beperkt zoals hieronder: maximale vliegafstand is 30 meter, maximale vlieghoogte is 30 meter, ingestelde RTH-hoogte is 20 meter
  3. Klik op om de beginnersmodus uit te schakelen en de juiste vlieginstellingen in de app in te stellen. De beperkte vliegafstand is 3000 m, de beperkte vlieghoogte is 120 m, de beperkte terugkeerhoogte is 120 m

• De drone moet met de app zijn verbonden om de instelling op te slaan.

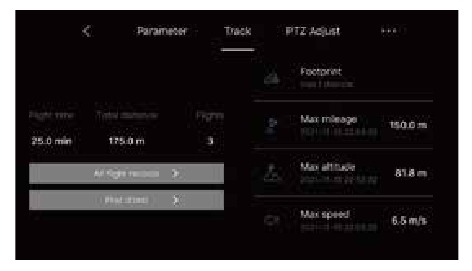

• Track
  Wanneer de drone is verbonden met de app en het GPS-signaal van de drone sterk is, kunnen de locatie en gegevens van de drone in de app worden vastgelegd.

  1. Voetafdruk: het totale aantal vlieggebieden van het vliegtuig
  2. Langste afstand: de langste afstand voor een enkele vlucht.
  3. Maximale hoogte: de hoogste hoogte van een enkele vlucht
  4. Maximale snelheid: de snelste snelheid van een enkele vlucht.
  5. Alle vluchtgegevens: de datum, locatie, afstand, duur en maximale hoogte van elke vlucht.
  6. Drone zoeken: Klik om het kaatoppervlak te openen om de drone te zoeken, de laatste positie van de verloren drone wordt op de kaart weergegeven.


• PTZ Adjust & Gimbal Back to Factory Setting

  1. Klik om de gimbal pitch, roll en yaw aan te passen.
  2. Klik op om de gimbal terug te zetten naar de fabrieksinstellingen.

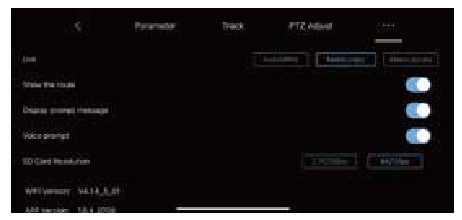

• APP Display Setting & Resolution Adjustment


1. Klik om de eenheden te schakelen tussen Inch(MPH), Meter(m/s), Metric(km/h).
2. Klik op om Show the route (De route weergeven), Display prompt message (Promptbericht weergeven), Voice prompt (Spraakprompt) in of uit te schakelen.
3. Klik op of om de resolutie van video te wijzigen wanneer u een SD-kaart plaatst.

• De videoresolutie kan alleen worden aangepast als de drone een SD-kaart heeft geplaatst.
• Het duurt ongeveer 20 seconden om de resolutie te wijzigen

Vliegen

Nadat de installatievoorbereiding is voltooid, voer dan eerst een vliegtraining of training uit. Het wordt aanbevolen om te trainen in de beginnersmodus. Kies een geschikte vliegomgeving tijdens het vliegen. De vlieghoogte is beperkt tot 120 meter en de lokale wet- en regelgeving moet tijdens de vlucht strikt worden nageleefd. Lees de F7 GB2 Disclaimer en Veiligheidssamenvatting aandachtig door en begrijp de veiligheidsmaatregelen voordat u gaat vliegen.

Vereisten voor de vliegomgeving

• Vlieg niet bij slecht weer, zoals harde wind, sneeuw, regen en mist
• Kies een open plek zonder obstakels in de omgeving als vliegveld. De kompas- en GPS-signalen op het vliegtuig worden gestoord door gebouwen, bergen en bomen. Het wordt aanbevolen om te vliegen in een open ruimte met een diameter van 10 meter zonder storing. Het wordt aanbevolen dat de vlieghoogte groter is dan 15 meter om obstakels op de grond en andere signaalinterferentie van de grond te vermijden.
• Houd tijdens het vliegen zicht en controle en blijf uit de buurt van obstakels, menigten enz. Vlieg bij het vliegen op het wateroppervlak meer dan 3 meter boven het wateroppervlak.
• De zender kan worden gestoord door hoogspanningslijnen, communicatiebasisstations of zendmasten. Vlieg uit de buurt van deze gebieden.
• Vlieg onder 2000 meter boven zeeniveau om ervoor te zorgen dat de luchtdrukinstellingsfunctie van het vliegtuig normaal kan werken.
• Wanneer GPS actief is, kan het vliegtuig stabiel zweven, intelligent terugkeren naar huis en intelligente vliegfuncties uitvoeren. Wanneer de GPS-functie uitvalt, kunnen deze functies niet worden geïmplementeerd. Het vliegtuig kan niet zweven en drijft weg in de richting van de wind.

Checklist vóór de vlucht

• Of de zender, de intelligente vliegaccu en het mobiele apparaat volledig zijn opgeladen.
• Zorg ervoor dat de vliegtuigarmen volledig zijn uitgeschoven. Zorg ervoor dat het batterijvak stevig is vastgemaakt en dat de intelligente vliegaccu stevig is geïnstalleerd.
• Zorg ervoor dat de propeller vrij is van schade, veroudering, vervorming, geen verstrengeling van vreemde voorwerpen en een veilige installatie.
• Zorg ervoor dat GPS is ingeschakeld om te voorkomen dat het verloren gaat. Vlieg buiten op een open plek.
• Of de 4 motoren normaal kunnen starten na het inschakelen en of de rotatiesnelheden consistent zijn

• Verbind de drone WiFi met uw telefoon en zorg ervoor dat u de WIFI-naam Bwine-F7-GB2- ******-BRG exact hebt verbonden na APP-toegangsrecht en internettoestemming met uw telefoon.
• Zorg ervoor dat de camera schoon is.
• Als u onderdelen moet vervangen, gebruik dan originele onderdelen. Het gebruik van niet-originele accessoires kan gevaar opleveren voor het veilige gebruik van het vliegtuig.
• Raadpleeg de pagina over de ondersteuning van accessoires in de bijlage van de gebruikershandleiding voor meer informatie over de ondersteuning van accessoires.

Kalibratie vóór de vlucht

Het vliegtuig moet een reeks kalibratiewerkzaamheden uitvoeren voordat het gaat vliegen. Het belangrijkste doel is om het ongeval te voorkomen dat het vliegtuig de controle verliest en neerstort als gevolg van het onnauwkeurige GPS-signaal tijdens de vlucht.

• Stem het vliegtuig af op de zender en de mobiele telefoon
  1. Verwijder de gimbalafdekking, klap de vier armen van het vliegtuig uit en plaats ze op een open, vlakke ondergrond met de neus naar voren en de staart naar de piloot.
     Een open ruimte met een diameter van 10 meter en geen storingen.

  2. Houd de aan/uit-knop van het vliegtuig lang ingedrukt, het motorlampje gaat branden en u hoort een pieptoon, wat aangeeft dat het vliegtuig is ingeschakeld;
  3. Druk eenmaal kort op de aan/uit-knop van de zender om de zenderschakelaar in te schakelen

  4. Nadat het "piep"-geluid van de drone verdwijnt, worden de lichten roze aan de voorkant en groen aan de achterkant, wat betekent dat de koppeling is gelukt. En het zenderscherm geeft GPS MODE weer (GPS-MODUS)

  5. Verbind de mobiele telefoon met de WiFi van het vliegtuig (naam: Bwine-F7-GB2- -BRG), klik op de APP om de bedieningsinterface te openen


• Wanneer de Android-telefoon is verbonden met de vliegtuig WiFi (genaamd Bwine-F7-GB2-*****-BRG), omdat de vliegtuig WiFi geen netwerk heeft, wacht u ongeveer 10-40 seconden op de WiFi-instellingenpagina van de telefoon. De telefoon zal de netwerkinstellingsoptie weergeven om te vragen of u de vliegtuig WiFi wilt blijven verbinden. Stel in om de vliegtuig WiFi te blijven gebruiken, zodat de APP het beeldtransmissiescherm niet kan zien.
• Schakel de VPN-schakelaar van de telefoon uit om te voorkomen dat de APP het beeldtransmissiescherm niet kan zien.
• Als de mobiele telefoon is ingesteld op prioriteit voor internetsnelheid en de APP het beeldtransmissiescherm niet kan zien, zet de mobiele telefoon dan in de vliegtuigmodus en probeer het opnieuw.
• Vliegtuigbeeldtransmissie WiFi is 5,8 G, mobiele telefoon WLAN-functie moet dual-band WiFi, 2,4 G+5,8 G ondersteunen, kan worden toegepast

• Kompaskalibratie
  1. Duw de linker joystick naar de "1 uur"-positie en de rechter joystick naar de "11 uur"-positie, de lichten van de armen knipperen snel, de lichten van de voorste armen zijn wit en de lichten van de achterste armen zijn witroze.

  2. Volg de aanwijzingen om het vliegtuig op een afstand van 1 meter van de grond op te pakken en het vliegtuig 1-2 ronden horizontaal te draaien totdat de APP-interface aangeeft dat u de verticale kalibratie moet invoeren.

  3. Pak het vliegtuig op een afstand van 1 meter van de grond op en draai het vliegtuig 1-2 ronden verticaal met de camera naar boven gericht totdat de prompt van verticale kalibratie op de APP-interface verdwijnt. Nadat de kompaskalibratie is voltooid, plaatst u het vliegtuig op een vlakke ondergrond. Op dit moment heeft de voorste arm van het vliegtuig een wit licht en de achterste arm een blauw licht, en de App geeft aan dat de kompaskalibratie is voltooid.


• Het vliegtuig moet elke keer dat het wordt ingeschakeld, met het kompas worden gekalibreerd voordat het kan opstijgen. Nadat het vliegtuig is ingeschakeld en de frequentie is ingeschakeld, kan het vliegtuig worden gekalibreerd in stappen (2) en (3).
• Wanneer het vliegtuig in een cirkel vliegt of uit de hand loopt in een complexe omgeving, is de kompaskalibratie van het vliegtuig niet standaard of wordt deze gestoord. Land het vliegtuig tijdig handmatig om het vliegtuig handmatig te kalibreren (raadpleeg de eerste stap van het kalibreren van het kompas).
• Open de arm bij het kalibreren van het vliegtuig om de invloed van het magnetische veld van de motor te vermijden.

• Kalibreer de gyroscoop/niveau
  1. Zorg ervoor dat het vliegtuig op een vlakke ondergrond wordt geplaatst en dat er voldoende ruimte onder de camera is.
  2. Duw de linker joystick naar de "11 uur"-positie en de rechter joystick naar de "1 uur"-positie. De voorste witte en achterste groene lichten knipperen snel, de camera gaat automatisch terug naar het niveau en de APP geeft horizontale kalibratie weer.

  3. De APP geeft aan dat de niveauskalibratie is gelukt, het voorste lampje wordt continu wit en het achterste lampje wordt continu blauw, wat aangeeft dat de kalibratie is voltooid.
  4. Nadat de kalibratie is voltooid, wordt "Vliegen" weergegeven in de APP en kunt u zich nu voorbereiden om op te stijgen.

• Wanneer de vliegtoestand van het vliegtuig gekanteld en onstabiel is, landt u het vliegtuig op een vlakke ondergrond voor gyroscoop-/horizontale kalibratie.

De motoren starten/stoppen

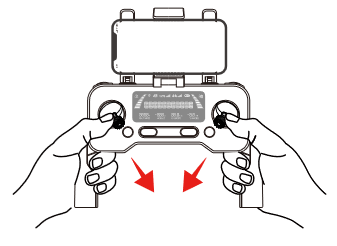

• De motoren starten
  Duw de joysticks naar de 5- en 7-uurspositie om de motor te starten.

• De motoren stoppen
  Nadat de motor is begonnen met draaien, zijn er twee manieren om te stoppen: Methode 1: Nadat het vliegtuig is opgestegen, duwt u de gashendel naar de laagste stand en bedient u het vliegtuig om te landen totdat de motor stopt, en laat u de joystick los. Methode 2: Wanneer de vlucht niet opstijgt, duwt u de joysticks naar de 5- en 7-uurspositie om de motor te starten. Nadat de motor is uitgeschakeld, laat u de joystick onmiddellijk los.
• Het vliegtuig handmatig landen
  Wanneer u het vliegtuig handmatig moet landen, blijft u de gashendel van de zender naar beneden duwen. Laat de gashendel niet los tijdens de landing totdat het vliegtuig landt en de motoren stoppen.

• Kies een vlakke ondergrond om te landen.

Automatisch opstijgen / automatisch landen

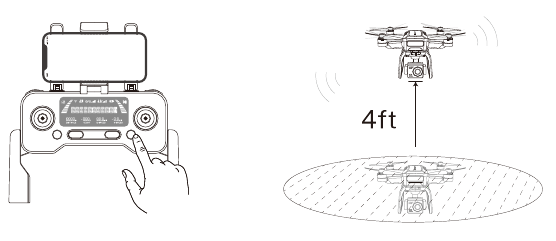

• Automatisch opstijgen
  Nadat het vliegtuig is gekalibreerd, kunnen gebruikers de automatische opstijgfunctie gebruiken:

  1. Start de motor na bevestiging van de veilige opstijgomstandigheden.
  2. Klik op de One-key Take off button (Opstijgen met één toets) op de zender of ga naar de APP en klik op 0K om op te stijgen.
  3. Het vliegtuig stijgt automatisch op en zweeft op een afstand van 1,2 meter van de grond.

• Het wordt aanbevolen om te vliegen in een open ruimte met een diameter van 10 meter zonder storing;
• De vlieghoogte moet hoger zijn dan obstakels op de grond om een botsing te voorkomen;
• Het wordt aanbevolen dat de vlieghoogte groter is dan 15 meter om andere signaalinterferentie van de grond te vermijden.

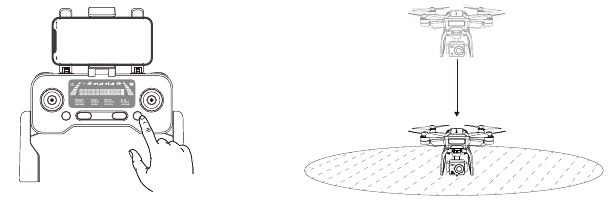

• Automatische landing
  Nadat het vliegtuig is opgestegen, kunnen gebruikers ervoor kiezen om de automatische landingsfunctie te gebruiken:

  1. Bevestig de veilige landingsomstandigheden, klik op de One-key Takeoff button (Opstijgen met één toets) op de zender of ga naar de APP, klik op en houd de knop lang ingedrukt om de automatische landing te starten.
  2. Wanneer het vliegtuig daalt, duwt u de gashendel van de zender omhoog en opent u deze onmiddellijk om het automatische landingsproces te verlaten.
  3. Het vliegtuig landde op de grond en schakelde de motoren zelf uit.

Hoe op te stijgen met de Bwine Drone App

• Basisstappen voor de vlucht
  1. Plaats het vliegtuig op een vlakke en open grond met de neus naar voren en de staart naar de piloot gericht.
  2. Schakel het vliegtuig in.
  3. Verbind de mobiele telefoon met de WiFi van het vliegtuig Bwine-F7-GB2-******-BRG, open de Bwine Drone APP en ga naar de camera-interface.
  4. Nadat de vliegtuigkalibratie is voltooid, is de statusindicator altijd wit van voren en blauw van achteren en wordt de motor gestart.
  5. Duw de gashendel langzaam omhoog om het vliegtuig soepel te laten opstijgen.
  6. Trek de gashendel naar beneden om het vliegtuig te laten zakken.
  7. Trek na de landing de gashendel naar de laagste stand en houd deze vast totdat de motor stopt.
  8. Schakel de stroom van het vliegtuig en de zender om de beurt uit na het uitschakelen.

Tips & Tricks voor luchtfotografie

• Voer een inspectie vóór de vlucht uit.
• Het wordt aanbevolen om foto's of video's te maken in een lage of gemiddelde versnelling.
• Kies zonnig en minder winderig weer om te fotograferen.
• Duw de stick zo min mogelijk tijdens de vlucht om het vliegtuig soepel te laten vliegen.

• Bewustzijn van de vliegveiligheid is erg belangrijk voor uw veiligheid, de mensen om u heen en het milieu. Lees de "Richtlijnen voor veiligheid en disclaimer" zorgvuldig door.

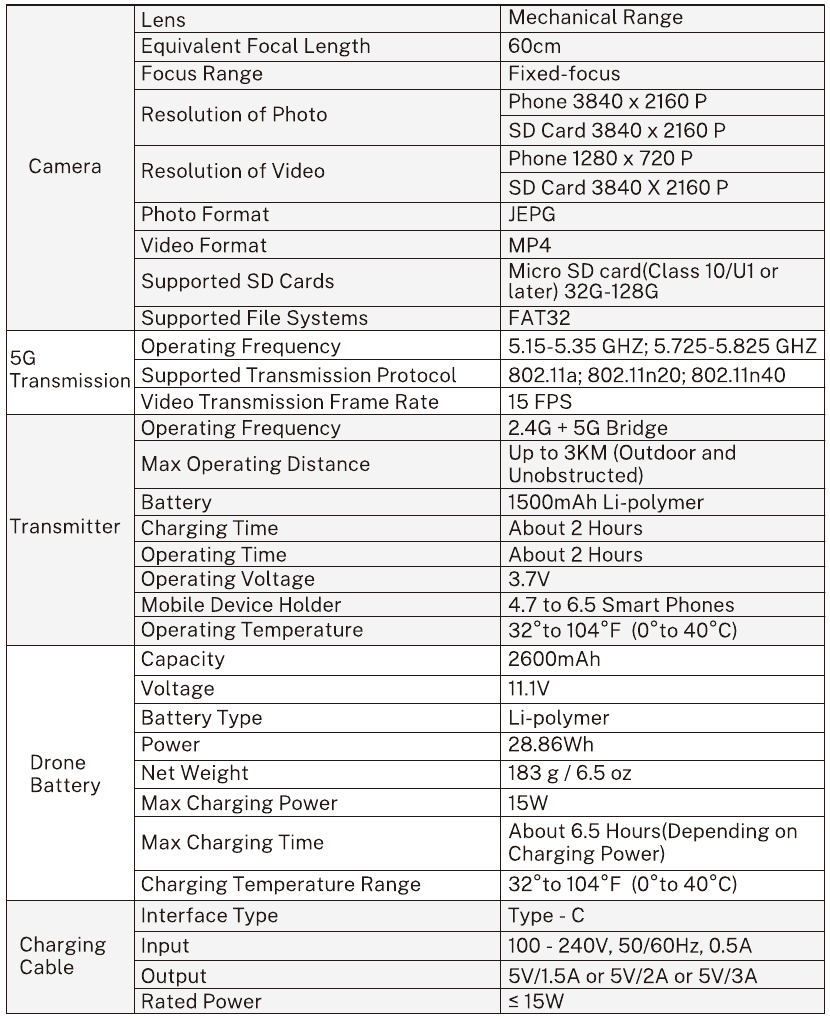

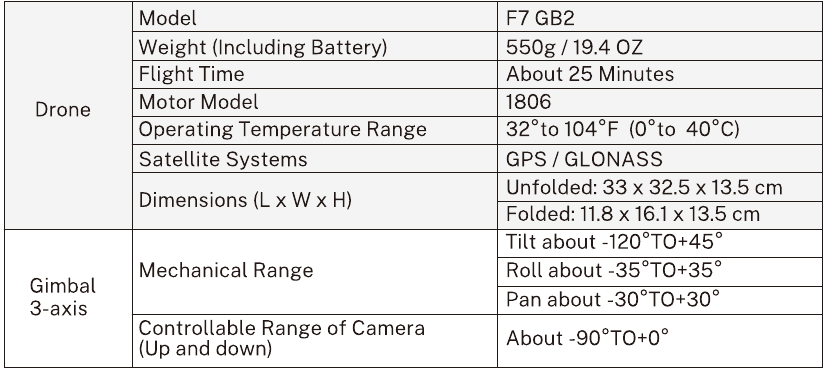

Specificaties

Ondersteuning voor accessoires

Alle bovenstaande accessoires kunnen worden gezocht en gekocht op Amazon, u kunt de Bwine store openen om ze zelf te kopen. Gebruik originele accessoires. Het gebruik van niet-originele accessoires kan onbekende gevaren opleveren voor het veilige gebruik van het vliegtuig.

NEEM CONTACT MET ONS OP VOOR MEER TECHNISCHE ONDERSTEUNING
Bwinedrone@gmail.com

Veelvoorkomende problemen en oplossingen

Vraag	Reden	Oplossingen
De motoren kunnen niet worden gestart	Zwak GPS-signaal	Zet het vliegtuig aan in een open ruimte met een sterk GPS-signaal
	Het rode lampje blijft branden	De batterij van het vliegtuig is bijna leeg. Laad de batterij op tijd op
	Het roze lampje blijft branden	Het kompas is niet gekalibreerd. Raadpleeg het gedeelte "Kalibratie voor de vlucht" van de gebruikershandleiding
	De linker- en rechterjoystick zitten op hun plaats	Duw de linker- en rechterjoystick tegelijkertijd 2 seconden naar 5 uur en 7 uur
Onstabiele vlucht	Te laag vliegen, beïnvloed door de luchtstroom van het vliegtuig	Laat het vliegtuig boven 9,84ft (3 meter) vliegen
	De gyroscoop is niet gekalibreerd	Plaats het vliegtuig op een horizontaal oppervlak en voer een gyroscoop-/horizontale kalibratie uit. Raadpleeg het gedeelte "Kalibratie voor de vlucht" van de gebruikershandleiding
	De propellers zijn vervormd en incompleet	Vervang de propellers door nieuwe
	Het GPS-signaal is instabiel. Vliegen in de buurt van gebouwen en op verstopte plaatsen	Laat het vliegtuig vliegen in een open ruimte zonder obstakels binnen de cirkel met een straal van 32,81 ft (10 meter)
De vliegrichting van het vliegtuig is tegengesteld aan of inconsistent met de afstandsbedieningsjoystick tijdens het vliegen	Het vliegtuig is niet correct geplaatst bij het opstijgen	De kant met de camera moet naar voren gericht zijn en de staart van het vliegtuig naar de bediener voordat het opstijgt
Vliegtuig valt plotseling	De noodstopfunctie wordt gebruikt	Gebruik deze niet in niet-noodsituaties om onnodige verliezen te voorkomen
Buitenkontrole, draait uit zichzelf rond, abnormaal geluid	Het zendersignaal wordt gestoord of het vliegtuig overschrijdt het bereik van de afstandsbediening	Laat het vliegtuig buitenshuis vliegen zonder interferentie en zorg ervoor dat het zich binnen een controleerbaar bereik bevindt
	Kompasinterferentie	Laat het vliegtuig op tijd handmatig landen en kalibreer het kompas. Zorg ervoor dat u uit de buurt van gebouwen, bomen, hoogspanningslijnen en signaaltorens vliegt
	De propellers zijn vervormd en incompleet	Vervang de propellers door nieuwe
Kan het kompaskalibratieprogramma niet openen	De positie van de joysticks is niet correct	Duw de joystick links naar de 1-uurspositie en de joystick rechts tegelijkertijd naar de 11-uurspositie
Moet het kompas elke keer kalibreren	Om de situatie van buiten controle te verminderen, de stabiliteit te verbeteren en nauwkeuriger te laten terugkeren	Het kalibreren volgt de gebruikershandleiding of APP-opdrachten
Gimbal werkt niet	De gimbal raakt het gras als het vliegtuig opstijgt vanaf het gras	Plaats het vliegtuig op de landingsplaats of op karton om te voorkomen dat obstakels worden geraakt
	De gimbal van het vliegtuig wordt beïnvloed door door de mens veroorzaakte externe krachten, of het vliegtuig wordt opgetild tijdens het kalibratieproces van de gimbal	Het duurt ongeveer 40 seconden voordat de gimbal zichzelf controleert en raak deze niet aan tijdens de kalibratie
	Het vliegtuig opent het kompaskalibratieprogramma	De gimbal werkt niet tijdens de kalibratie. Plaats het vliegtuig op een vlakke ondergrond tijdens het kalibreren en de gimbal kalibreert automatisch
Video is niet helder	Opgeslagen op APP. De videoresolutie is slechts 1280*720P wanneer opgeslagen op APP	Plaats een SD-kaart in de camera en sla de video erop op
Video bevriest, de afstand voor beeldoverdracht is kort	De joysticks worden te snel bewogen tijdens het besturen van het vliegtuig	Beweeg de joysticks langzaam
		Pas de framesnelheid en pixel aan in de APP
	Het vliegtuig bevindt zich buiten het Wi-Fi-bereik	Laat het vliegtuig binnen het bereik van de Wi-Fi vliegen
	WiFi-beeldoverdrachtsignaalinterferentie	Laat het vliegtuig vliegen in een onbelemmerd open gebied zonder gebouwen, hoogspanningskabels en signaaltorens
	De zender en de mobiele telefoon zijn niet op de richting van het vliegtuig gericht	Richt de zender en het mobiele apparaat op de vliegrichting van het vliegtuig om de sterkste signaalverbinding te behouden
	De telefoonprestaties bevriezen	Sluit ongebruikte apps die op de achtergrond worden uitgevoerd om de beste prestaties van de telefoon te behouden
	De antennes van de afstandsbediening zijn niet uitgevouwen	Vouw de antenne en de houder voor de mobiele telefoon uit en richt de antennes op de vliegrichting van het vliegtuig
App geeft de interface niet weer	De telefoon is niet verbonden met Wi-Fi	Verbind uw mobiele apparaat met de Wi-Fi:
	De telefoonversie is te laag	Android 6.0 en hoger, IOS 10.02 en hoger
	Bij het verbinden met de WiFi van het vliegtuig is het netwerk niet ingesteld of onjuist ingesteld	Stel de Wi-Fi correct in
		Zet de telefoon in de vliegtuigmodus
	Het wordt onderschept door een plug-in voor de mobiele telefoon	Schakel de onderscheppingsfunctie uit en wijzig de machtigingen
	VPN-schakelaar is ingeschakeld	Schakel de VPN-schakelaar uit
APP crasht of de functies zijn abnormaal	Verkeerde app gedownload	Download de juiste APP
	De telefoonversie is oud en niet compatibel met de APP	Geef ons uw mobiele telefoonversiemodel en we zullen u een bijbehorende oplossing geven
Telefoon kan geen verbinding maken met Wi-Fi	Het is de eerste keer dat u uw telefoon met de Wi-Fi verbindt	Probeer een paar keer meer verbinding te maken of start de telefoon opnieuw op
De WiFi-naam wordt niet in de lijst weergegeven	De telefoon is een single-band telefoon	Gebruik de dual-band apparaten die zowel 2,4 GHz als 5 GHz/5,8 GHz ondersteunen
	WiFi is niet geactiveerd	Wacht ongeveer 30 seconden na het inschakelen van het vliegtuig en blijf de Wi-Fi-lijst vernieuwen terwijl de Wi-Fi wordt geactiveerd
	Het vliegtuig is niet gekoppeld aan de afstandsbediening	Zet het vliegtuig en de afstandsbediening aan en het duurt ongeveer 40 seconden voordat het vliegtuig verbinding maakt met de afstandsbediening. En dan kunt u de Wi-Fi-naam in de lijst vinden
Het GPS-signaal is zwak	Het vliegtuig binnenshuis aanzetten	GPS-signalen kunnen binnenshuis niet worden gevonden. Zoek naar GPS-signalen op een open plek buitenshuis
	Onder de boom, naast het gebouw, op een verstopte plaats	Blijf uit de buurt van obstakels voor meer dan 32,81 voet (10 meter) en zoek naar GPS-signalen in een open gebied
Kan niet naar huis terugkeren, drijft weg en vliegt weg	Het GPS-signaal werd tijdens de vlucht uitgeschakeld	Schakel GPS niet plotseling uit tijdens een buitenvlucht. Schakel op tijd terug naar de GPS-modus
Het duurt te lang voordat het vliegtuig is gekoppeld aan de afstandsbediening	Het duurt ongeveer 40 seconden voordat het vliegtuig verbinding maakt met de afstandsbediening	Wacht geduldig ongeveer 40 seconden
Kan de batterij niet opladen/Kan de batterij niet volledig opladen	Inferieure oplader gebruiken of opladen op de computer met een onstabiele spanning	Gebruik een mobiele USB-oplader die zorgt voor een constante stabiele spanning (5V) en stroomsterkte (2-3A)
	Inferieure oplaadkabels gebruiken	Gebruik de originele oplaadkabel van de fabriek om op te laden
Korte batterijduur	Vliegen bij winderig weer	Vliegen bij winderig weer versnelt het energieverlies
	De batterij is niet volledig opgeladen	Gebruik een oplader met 5V/3A om hem op te laden
	Vliegen bij koud weer	Bij lage temperaturen wordt de chemische reactie van de lithiumbatterij vertraagd en kan de energie niet volledig worden vrijgegeven
Het product heeft lichte markeringen	We hebben alle vliegtuigen getest voordat we ze verzonden	Om u de beste ervaring te geven, hebben we de functies van alle vliegtuigen getest voordat we ze verzonden. Daarom is het onvermijdelijk dat er lichte sporen zullen zijn. Er kan echter worden gegarandeerd dat alle vliegtuigen 100% gloednieuw zijn

Referenties

• ‎Bwine Mini in de App Store
• Google Play
• Bwine - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bwine F7GB2 - Dronehandleiding

Beschikbare talen
