BWINE F7 Handleiding
Inhoud
- 1 Inhoud van de verpakking
- 2 Productoverzicht
- 3 Technische specificaties
- 4 Afstandsbediening
- 5 Voorbereiding voor de vlucht
- 6 Vluchtuitvoering
- 7 Camerafuncties
- 8 Onderhoud & verzorging
- 9 Probleemoplossing
- 10 Veiligheidsrichtlijnen
- 11 Garantie informatie
- 12 Referenties
- 13 Download handleiding
- 14 In andere talen
Inhoud van de verpakking
- Bwine F7 Drone × 1
- Afstandsbediening × 1
- Oplaadbare batterij (7.4V 2000mAh) × 1
- Reservepropellers × 4
- USB-oplaadkabel × 1
- Schroevendraaier × 1
- Gebruikershandleiding × 1
- Propellerbeschermers × 4
- Draagtas × 1
Controleer of alle items zijn meegeleverd voor het eerste gebruik. Neem contact op met de klantenservice als er items ontbreken.

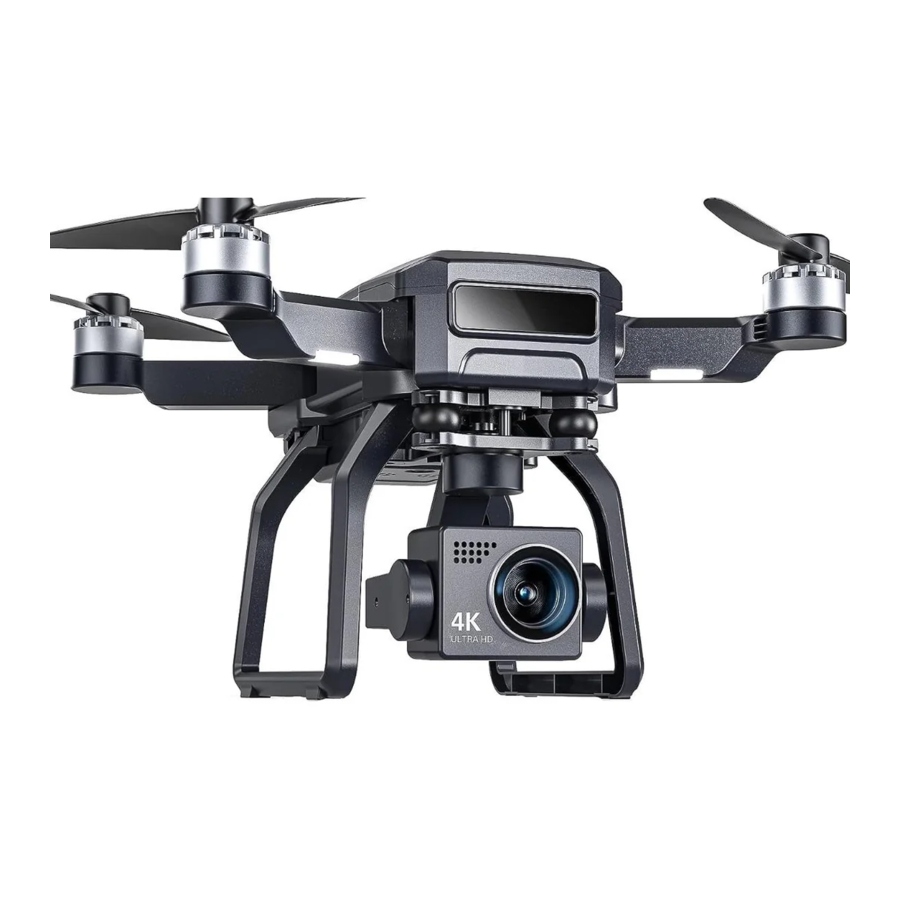

Productoverzicht
Productonderdelen
Camera: 4K UHD-camera met 90° verstelbare hoek
Gimbal: 3-assige mechanische gimbal voor stabiele beelden
Propellers: Opvouwbare propellers met snelsluiting
Landingsgestel: Intrekbaar landingsgestel
LED-indicatoren: LED-lampjes aan de voor- en achterkant
Batterijcompartiment: Gemakkelijk toegankelijk batterijvak
Micro SD-sleuf: Ondersteunt kaarten tot 128 GB
Sensoren: GPS-, optische flow- en obstakelvermijdingssensoren
Belangrijkste functies
- 4K Ultra HD-video-opname
- GPS-positionering en return-to-home functie
- Optische flowpositionering voor stabiel zweven
- Obstakelvermijdingssysteem Volg-mij-modus
- Waypoint-navigatie
- One-key takeoff en landing
- Headless-moduswerking
Technische specificaties
| Specificatie | Details |
| Afmetingen | Opgevouwen: 18.5 × 9.5 × 6.8 cm Uitgevouwen: 35 × 35 × 6.8 cm |
| Gewicht | 498g (met batterij) |
| Cameraresolutie | 4K UHD (3840 × 2160) bij 30 fps 1080p bij 60 fps |
| Fotoresolutie | 12MP (4000 × 3000) |
| Batterij | 7.4V 2000mAh Li-Po |
| Vliegtijd | Tot 25 minuten |
| Controlebereik | Tot 1200m |
| Maximale snelheid | 15 m/s (Sportmodus) |
| Bedrijfstemperatuur | 0°C tot 40°C |
| Windweerstand | Niveau 4 (tot 10.7 m/s) |
Afstandsbediening
Lay-out van de afstandsbediening
- Linker joystick: Throttle (omhoog/omlaag) en Yaw (links/rechts rotatie)
- Rechter joystick: Pitch (vooruit/achteruit) en Roll (links/rechts beweging)
- Power Button: Lang indrukken om aan/uit te zetten
- Return Home Button: Automatische terugkeer naar het startpunt
- Takeoff/Landing Button: One-key takeoff en landing
- Photo/Video Button: Foto's maken en video-opname starten/stoppen
- Gimbal Wheel: Camera hoek omhoog/omlaag aanpassen
- Mode Switch: Schakelen tussen vliegmodi
- Phone Holder: Verstelbare klem voor smartphones
Voorbereiding van de afstandsbediening
- Plaats 4 AA-batterijen in het batterijcompartiment van de afstandsbediening
- Download en installeer de "Bwine Fly" app op uw smartphone
- Bevestig uw telefoon in de telefoonhouder van de afstandsbediening
- Verbind uw telefoon met de afstandsbediening via een USB-kabel of Wi-Fi
- Open de Bwine Fly app en volg de verbindingsinstructies
Voorbereiding voor de vlucht
Batterij installatie en opladen
- Plaats de batterij in het batterijcompartiment van de drone totdat deze stevig vastklikt
- Om op te laden, verwijdert u de batterij en sluit u deze aan op de USB-oplaadkabel
- Sluit de kabel aan op een 5V/2A-voedingsadapter of computer USB-poort
- De oplaadtijd is ongeveer 120 minuten voor een volledige lading
- De LED-indicator wordt groen wanneer deze volledig is opgeladen
Batterijveiligheid: Laat batterijen nooit onbeheerd opladen. Gebruik altijd de meegeleverde oplaadkabel en vermijd overladen.
Propeller installatie
- Identificeer gemarkeerde (A) en ongemarkeerde (B) propellers
- Installeer A-propellers op motoren die zijn gemarkeerd met witte stippen
- Installeer B-propellers op motoren zonder witte stippen
- Duw de propellers omlaag en draai ze met de klok mee totdat ze op hun plaats vergrendelen
- Zorg ervoor dat alle propellers stevig zijn bevestigd voor de vlucht
Pre-flight checklist
- Batterij volledig opgeladen en correct geïnstalleerd
- Propellers correct geïnstalleerd en vastgezet
- Micro SD-kaart geplaatst (optioneel)
- Batterijen van de afstandsbediening opgeladen
- Telefoon-app verbonden en GPS-signaal verkregen
- Vlieggebied is veilig en legaal voor dronegebruik
- Weersomstandigheden zijn geschikt (weinig wind, goed zicht)
Vluchtuitvoering
Inschakelen
- Houd de aan/uit-knop van de drone 3 seconden ingedrukt
- De LED-lampjes van de drone knipperen, wat aangeeft dat deze is ingeschakeld
- Houd de aan/uit-knop van de afstandsbediening 3 seconden ingedrukt
- Wacht tot de afstandsbediening verbinding maakt met de drone
- Open de Bwine Fly app en maak verbinding met het Wi-Fi-netwerk van de drone
GPS-kalibratie
- Plaats de drone op een vlakke ondergrond in een open ruimte
- Wacht op GPS-signaal acquisitie (meestal 30-60 seconden)
- De LED van de drone verandert van knipperend in continu brandend wanneer GPS is vergrendeld
- Als de GPS-kalibratie mislukt, verplaatst u zich naar een meer open ruimte, uit de buurt van interferentie
Kompaskalibratie
Voer een kompaskalibratie uit in de volgende situaties:
- Eerste vlucht op een nieuwe locatie
- Wanneer de app aangeeft dat kalibratie nodig is
- Na het reizen van meer dan 50 km vanaf de laatste vluchtlocatie
- Ga naar de kompaskalibratiemodus via de app
- Houd de drone horizontaal en draai langzaam 360°
- Houd de drone verticaal (neus naar beneden) en draai 360° wanneer daarom wordt gevraagd
- De kalibratie is voltooid wanneer de app het succes bevestigt
Takeoff procedures
- Zorg ervoor dat de drone op een vlakke, waterpas ondergrond staat
- Ga op minstens 3 meter afstand van de drone staan
- Druk op de takeoff button op de afstandsbediening of in de app
- Bevestig takeoff wanneer daarom wordt gevraagd
- De drone stijgt automatisch op tot een hoogte van 1.2 meter
Basisvluchtbediening
- Throttle (Linker stick omhoog/omlaag): Klimmen en dalen
- Yaw (Linker stick links/rechts): Links en rechts draaien
- Pitch (Rechter stick omhoog/omlaag): Vooruit en achteruit bewegen
- Roll (Rechter stick links/rechts): Links en rechts bewegen
Vliegmodi
- GPS Mode: Meest stabiel, gebruikt GPS voor positionering
- Sport Mode: Verhoogde snelheid en wendbaarheid, verminderde obstakelvermijding
- Follow Me Mode: Drone volgt automatisch de afstandsbediening
- Orbit Mode: Drone cirkelt rond een geselecteerd punt
- Waypoint Mode: Voorgeprogrammeerd vliegpad
- Headless Mode: Voorwaartse richting ten opzichte van de piloot, niet de drone-oriëntatie
Camerafuncties
Foto vastleggen
- Druk op de photo button op de afstandsbediening om enkele foto's te maken
- Gebruik de app voor extra opties zoals burst-modus en timer
- Foto's worden tegelijkertijd opgeslagen op de micro SD-kaart en de telefoon
- Maximale fotoresolutie: 12MP (4000 × 3000)
Video-opname
- Houd de video button ingedrukt om de opname te starten/stoppen
- Beschikbare resoluties: 4K@30fps, 2.7K@30fps, 1080p@60fps
- Video's worden opgeslagen in MP4-formaat
- Maximale grootte van één videobestand: 4 GB
Gimbalbediening
- Gebruik de gimbal wheel op de afstandsbediening om de camerahoek aan te passen
- Kantelbereik: -90° tot +30°
- Gimbal stabiliseert automatisch tijdens de vlucht
- Reset de gimbalpositie via de app indien nodig
Onderhoud & verzorging
Regelmatig onderhoud
- Reinig de drone na elk gebruik met een zachte, droge doek
- Controleer de propellers voor elke vlucht op schade of slijtage
- Inspecteer de gimbal en camera op stof of vuil
- Houd de firmware up-to-date via de app
- Bewaar in de meegeleverde draagtas wanneer deze niet in gebruik is
Batterijverzorging
- Ontlaad batterijen niet volledig; laad ze op wanneer ze 20-30% zijn
- Bewaar batterijen op 40-60% lading voor langdurige opslag
- Stel batterijen niet bloot aan extreme temperaturen
- Vervang batterijen als ze tekenen van zwelling of schade vertonen
- Gebruik alleen originele Bwine-batterijen en -opladers
Opslagrichtlijnen
- Bewaar op een koele, droge plaats, uit de buurt van direct zonlicht
- Verwijder batterijen als u ze langer dan een maand bewaart
- Houd uit de buurt van magnetische objecten en interferentiebronnen
- Gebruik de originele draagtas ter bescherming
Probleemoplossing
Veelvoorkomende problemen
Het apparaat gaat niet aan
- Controleer of de batterij is opgeladen en correct is geïnstalleerd
- Zorg ervoor dat de batterijaansluitingen schoon zijn
- Probeer de aan/uit-knop 5 seconden ingedrukt te houden
Slecht GPS-signaal
- Verplaats u naar een open ruimte, uit de buurt van gebouwen
- Wacht langer op GPS-acquisitie (tot 2 minuten)
- Controleer op magnetische interferentiebronnen
Onstabiel zweven
- Kalibreer kompas en IMU
- Controleer of propellers beschadigd of verkeerd geïnstalleerd zijn
- Zorg ervoor dat het vlieggebied goede verlichting heeft voor optische sensoren
Camera werkt niet
- Start de drone en app opnieuw op
- Controleer of de micro SD-kaart correct is geplaatst
- Zorg ervoor dat de SD-kaart voldoende opslagruimte heeft
- Formatteer de SD-kaart indien nodig
Problemen met de verbinding met de afstandsbediening
- Controleer het batterijniveau van de afstandsbediening
- Koppel de afstandsbediening opnieuw met de drone
- Reset de Wi-Fi-verbinding in de telefooninstellingen
- Zorg ervoor dat telefoon en app zijn bijgewerkt
Veiligheidsrichtlijnen
Belangrijke veiligheidsinformatie
Vliegveiligheid
- Vlieg nooit in de buurt van luchthavens, militaire bases of beperkt luchtruim
- Houd de drone te allen tijde in het zicht
- Vlieg niet over mensen, menigten of rijdende voertuigen
- Respecteer de privacy van anderen bij het gebruik van de camera
- Volg de lokale wetten en voorschriften met betrekking tot dronegebruik
- Vlieg niet bij slechte weersomstandigheden (regen, sneeuw, harde wind)
- Maximale operationele hoogte: 120 meter (400 voet)
- Voer altijd pre-flight controles uit voor takeoff
Noodprocedures
- Verloren signaal: Drone keert automatisch terug naar huis
- Batterij bijna leeg: Land onmiddellijk wanneer de waarschuwing verschijnt
- Noodstop: Trek beide joysticks tegelijkertijd omlaag en naar binnen
- Flyaway-preventie: Zorg altijd voor een juiste GPS-kalibratie
Wettelijke naleving
- Registreer uw drone indien vereist door lokale voorschriften
- Verkrijg de nodige vergunningen voor commercieel gebruik
- Respecteer no-fly zones en luchtruimbeperkingen
- Volg de privacywetten bij het opnemen van video's of foto's
- Draag de juiste identificatie en drone-documentatie bij het vliegen
Garantie informatie
Contact informatie
- Website: https://thebwine.com/
- Email Support: support@bwine.com
- Technical Support: 24/7 beschikbaar via de website
- Warranty Claims: Indienen via online portal met aankoopbewijs
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
