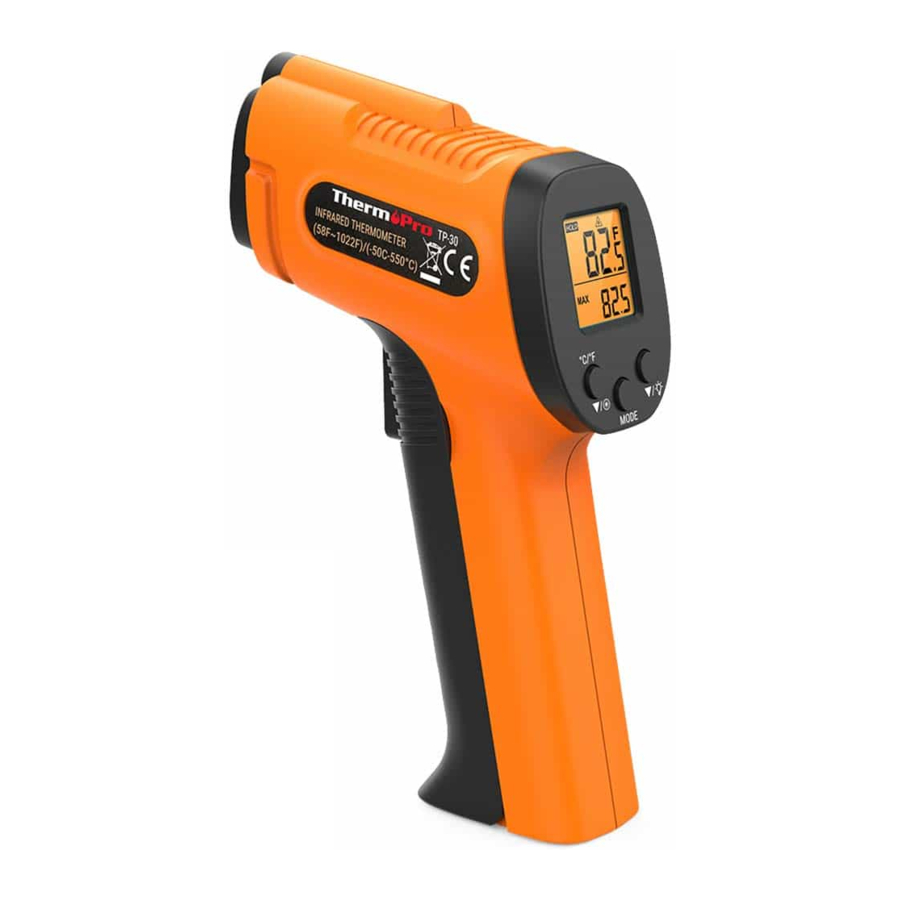

ThermoPro TP-30 - Handleiding digitale laserinfraroodthermometer

Inhoud van de verpakking

1x ThermoPro TP30 infraroodthermometer
2x AAA-batterijen
1x Gebruikershandleiding

Kenmerken & Specificaties

• Lasergestuurde targeting voor betere richtprecisie
• Nauwe afstand-vlekverhouding voor nauwkeurige resultaten op lange afstanden
• Veilig gevaarlijke of ontoegankelijke objecten meten
• Batterij: 2*AAA-batterijen, 3,0V
• Meetbereik: -58ºF~1022ºF (-50ºC~550ºC)
• Nauwkeurigheid: ±1,5%
• Resolutie: 0,1ºF of 0,1ºC
• Golflengte: 5um-14um
• Afstand-vlekverhouding: 12:1
• Reactietijd: 500ms
• Emissiviteit: 0,10-1,00 (standaard 0,95)
• Achtergrondverlichting: Automatisch uit na 15 seconden
• Automatisch uit: Automatisch uit na 90 seconden inactiviteit
• Indicator voor bijna lege batterij

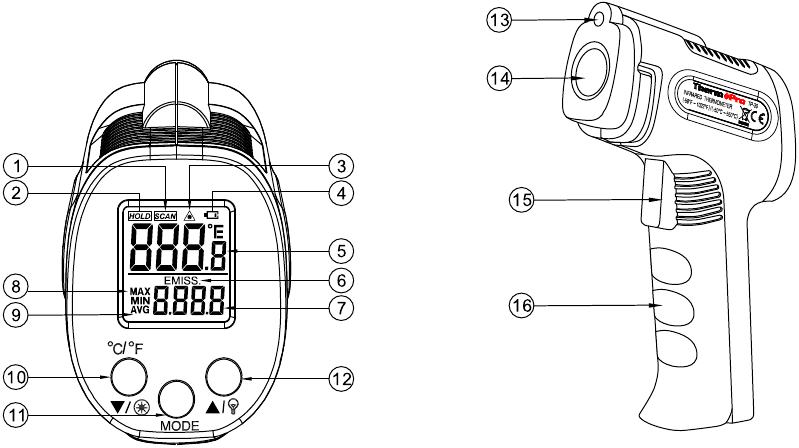

Functiediagram

1. SCAN: Wanneer u de meettrigger indrukt, verschijnt SCAN op het display.
2. HOLD: Wanneer de meettrigger wordt losgelaten, verschijnt HOLD op het display.
3. Laserpointerindicatie: Wanneer u de meettrigger indrukt, verschijnt een laserstraal om u te helpen richten, tenzij de laser is uitgeschakeld.
4. Indicator voor bijna lege batterij: verschijnt op het display wanneer de batterij bijna leeg is.
5. BOVENSTE DISPLAY: Geeft de meest recente temperatuurmeting weer.
6. EMISS: Houd de MODE-knop 3 seconden ingedrukt, EMISS verschijnt en u kunt de emissiviteitsinstelling aanpassen.
7. ONDERSTE DISPLAY: Geeft de MAXIMIN-/AVG-temperatuur weer; bij het aanpassen van de emissiviteitsinstelling wordt de huidige emissiviteitsinstelling weergegeven.
8. MAXIMIN: Maximale en minimale temperatuur voor de laatste meting.
9. AVG: Gemiddelde temperatuur voor de laatste meting.
10.
    Eenmaal indrukken om de laserpointer in/uit te schakelen; 3 seconden ingedrukt houden om te schakelen tussen oc en OF;
    Bij het aanpassen van de emissiviteit, indrukken om de emissiviteit te verlagen.
11. MODE: indrukken om te schakelen tussen en weergeven van MAX/MIN/AVG-temperatuur;
    3 seconden ingedrukt houden om de emissiviteitsinstelling aan te passen.
12.
    Indrukken om de achtergrondverlichting in/uit te schakelen; bij het aanpassen van de emissiviteit, indrukken om de emissiviteit te verhogen.
13. Laseropening
14. IR-sensor
15. Meettrigger: Ingedrukt houden en loslaten om temperatuurmetingen te verrichten.
16. Batterijcompartiment

Bediening

Oppervlaktetemperatuurmeting

LET OP: De ThermoPro TP30 kan de temperatuur van objecten achter glas niet meten. Onnauwkeurigheid kan ook optreden bij blootstelling aan stoom, stof of andere verontreinigingen in de lucht.

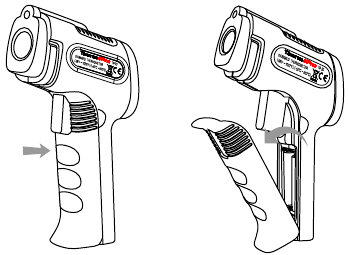

1. Plaats de meegeleverde AAA-batterijen in het batterijcompartiment en druk vervolgens op de meettrigger om de thermometer te activeren.


2. Richt de T P30-thermometer op het oppervlak dat u wilt meten.

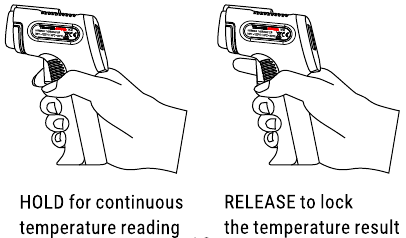

3. Houd de meettrigger ingedrukt en de laser wordt geactiveerd voor richtbegeleiding. (Laser verschijnt alleen als deze is ingeschakeld. Laser staat standaard aan.)
4. Blijf de meettrigger ingedrukt houden terwijl u de TP30 beweegt als u continu een meting van het oppervlak wilt verrichten.
5. Zodra de laser op het gewenste meetpunt is gericht, laat u de meettrigger los en geeft het bovenste display de laatst gemeten temperatuur weer.
6. Druk nogmaals op de meettrigger om nog een meting te verrichten.


Emissiviteit

De emissiviteit van een materiaal is de efficiëntie waarmee het thermische energie uitzendt.
Niet-reflecterende oppervlakken hebben een hogere emissiviteit (dichter bij 1) dan reflecterende oppervlakken (dichter bij 0). Er kunnen onnauwkeurige resultaten optreden bij het meten van reflecterende oppervlakken zoals glas, gepolijst hout en graniet.

Om nauwkeurige temperatuurmetingen van reflecterende oppervlakken met een lage emissiviteit te verrichten, plaatst u een strook afplaktape over het oppervlak en laat u deze ongeveer 30 minuten aan de temperatuur van het oppervlak aanpassen.
Meet het oppervlak en scan het afgeplakte gedeelte, waardoor het probleem van onnauwkeurigheid wordt geëlimineerd.

De standaardemissiviteit van dit apparaat is 0,95, wat geschikt is voor het meten van de oppervlaktetemperatuur van de meeste organische materialen en geverfde objecten.
Als u de meetnauwkeurigheid van verschillende objecten wilt verbeteren, kunt u de onderstaande emissiviteitstabel raadplegen.

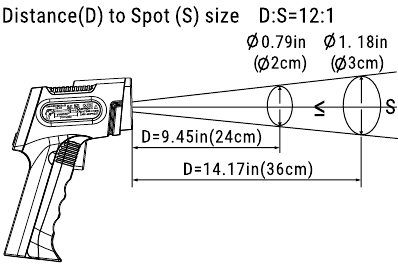

Afstand-vlekverhouding

De ThermoPro TP30 meet de oppervlaktetemperatuur op basis van de verhouding tussen de afstand en de vlekdiameter (D: S). Naarmate de afstand tussen de thermometer en het oppervlak toeneemt, neemt ook de totale gemeten oppervlakte toe. Met een afstand-vlekverhouding van 12:1 heeft het gemeten oppervlak een diameter van ongeveer 1/12 van de afstand.

Voor de meest nauwkeurige resultaten moet u ervoor zorgen dat het doel een oppervlakte heeft van tweemaal de overeenkomstige vlekdiameter. Onvoldoende oppervlakte leidt tot onnauwkeurige resultaten. De aanbevolen afstand om de thermometer van het meetoppervlak te houden, is 20 cm van het oppervlak. Dit creëert een vlekmeetgebied van 1,67 cm in diameter.

Batterijen vervangen

De indicator voor bijna lege batterij verschijnt op het bovenste display wanneer de batterijen van de thermometer bijna leeg zijn. Vervang de batterijen onmiddellijk wanneer het pictogram verschijnt.

1. Open het batterijcompartiment en verwijder de gebruikte batterijen. Gooi de gebruikte batterijen op de juiste manier weg.
2. Plaats twee nieuwe AAA-batterijen met de juiste polariteit.
3. Sluit het batterijcompartiment.

Klantenservice

Telefoon:
1-877-51 5-7797 (alleen VS en Canada)
44-203-769-1321 (VK)

E-mail: service@buythermopro.com

Uren:
Weekdagen 8:00 AM - 8:00 PM EST (alleen VS en Canada)
Weekdagen 1:00PM - 12:00PM CET (VK)

Veilig gebruik & onderhoud

• Richt de laserstraal NIET op een andere persoon of een dier.
• Probeer NIET de laserstraal op een vliegtuig te richten.
• Vermijd direct/indirect oogcontact met de laserstraal. Laserstraling kan oogschade veroorzaken.
• Bekijk de straal NIET met optische instrumenten.
• Als u het apparaat in de buurt van omstanders gebruikt, maak hen dan bewust van de gevaren van het rechtstreeks in de laserstraal kijken.
• Laat kinderen het apparaat NIET bedienen.
• Gebruik twee 1,5V AAA-batterijen bij het vervangen van de batterijen in het apparaat.
• Zorg ervoor dat u de batterijen in de juiste polariteit plaatst.
• Verwijder ALTIJD de batterijen bij het reinigen van het apparaat.
• Gebruik GEEN lekkende batterijen en gooi oude batterijen niet in vuur.
• Verwijder de batterijen als u het apparaat voor langere tijd opbergt.
• Demonteer het apparaat NIET en manipuleer geen interne componenten. Als u dit wel doet, vervalt de garantie.
• Raak de lens NIET aan en veeg deze NIET af met iets anders dan een zachte doek of een wattenstaafje. Houd de thermometer uit de buurt van elektromagnetische velden die worden geproduceerd door objecten zoals booglasapparaten en inductieverwarmers.
• Stel de thermometer NIET gedurende langere tijd bloot aan directe warmtebronnen.
• De thermometer meet de oppervlaktetemperatuur, niet de interne temperatuur. Gebruik het niet als een betrouwbare bron om lichaamstemperaturen te meten.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
