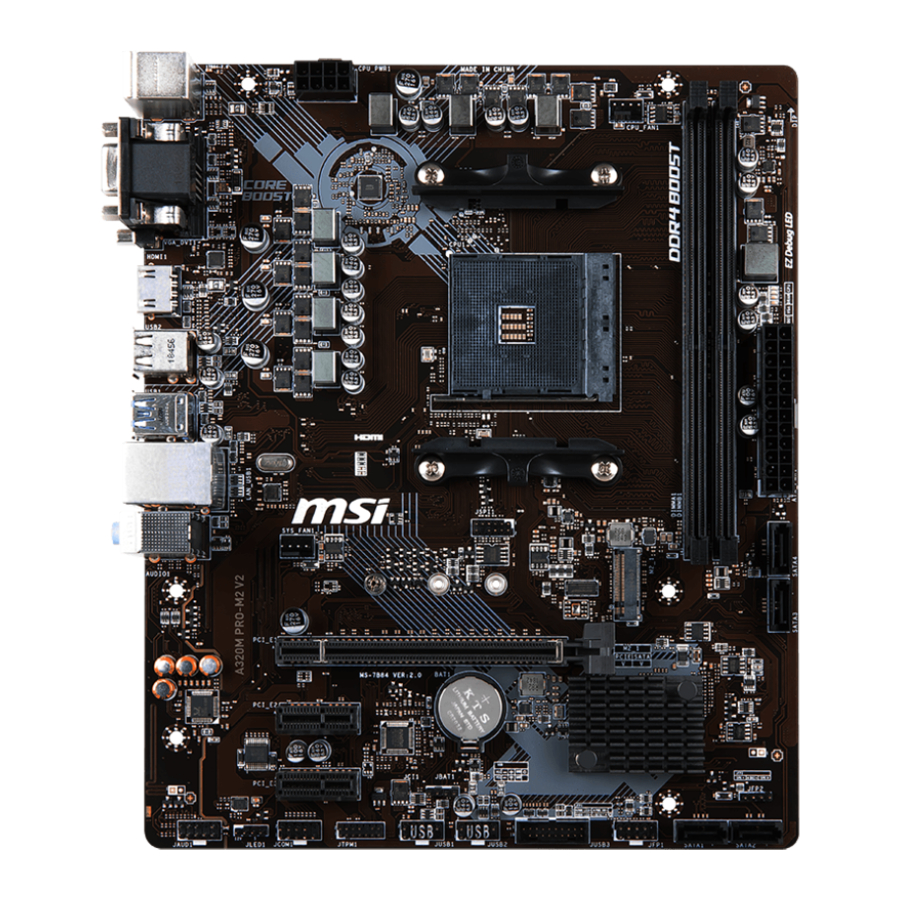

MSI A320M PRO-M2 - Handleiding moederbord

Specificaties

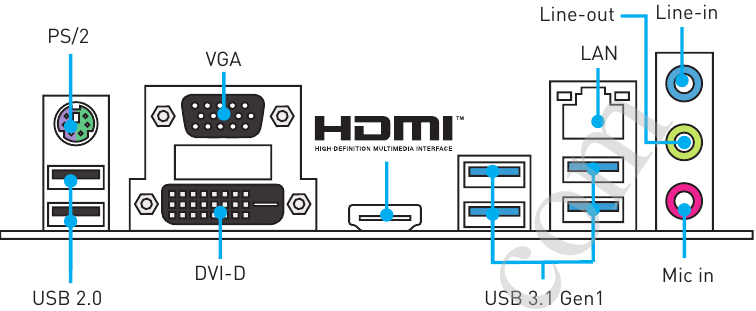

I/O-paneel aan de achterkant

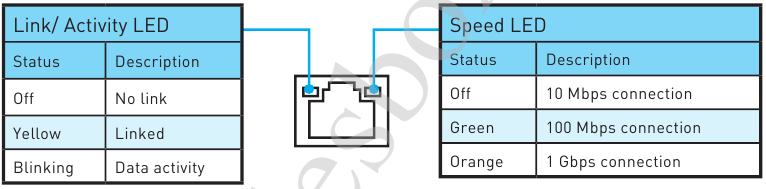

LED-statustabel LAN-poort

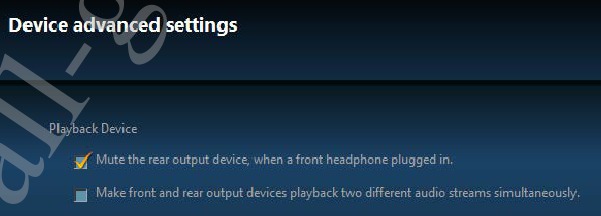

Audio 7.1-kanaalsconfiguratie
Om 7.1-kanaalsaudio te configureren, moet u de audio-I/O-module aan de voorkant aansluiten op de JAUD1-connector en de onderstaande stappen volgen.

1. Klik op Realtek HD Audio Manager > Advanced Settings (Geavanceerde instellingen) om het onderstaande dialoogvenster te openen.

2. Selecteer Mute the rear output device, when a front headphone plugged in.
3. Sluit uw luidsprekers aan op de audio-aansluitingen op het I/O-paneel aan de achterkant en voorkant. Wanneer u een apparaat aansluit op een audio-aansluiting, verschijnt er een dialoogvenster waarin wordt gevraagd welk apparaat momenteel is aangesloten.

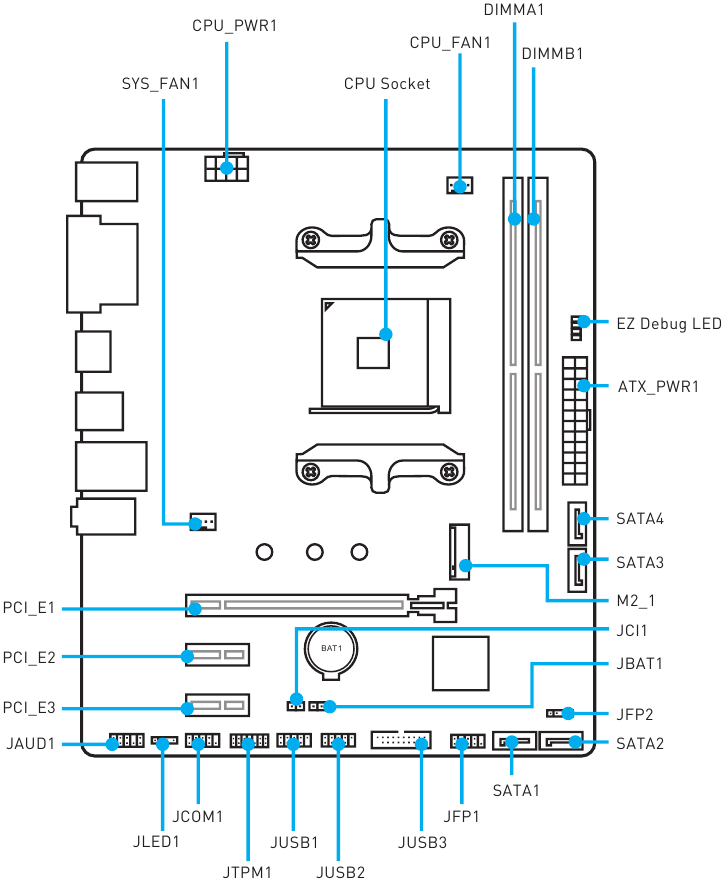

Overzicht van componenten

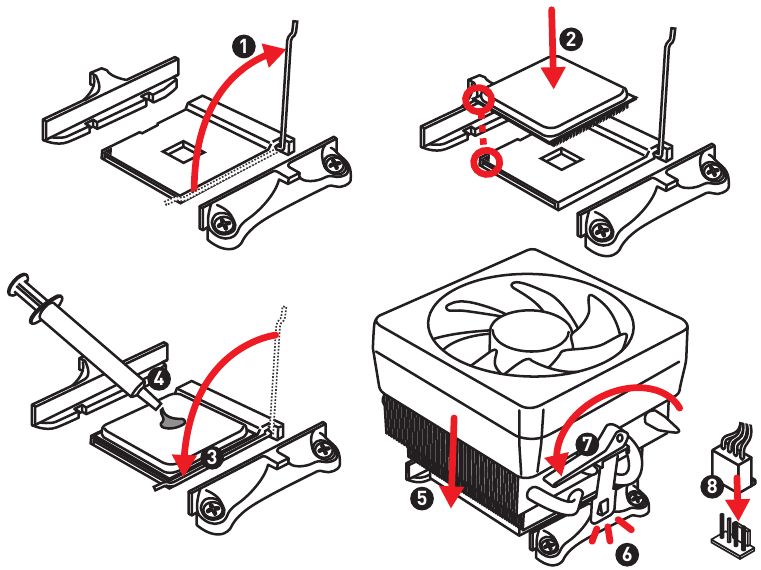

CPU-socket

Installeer de CPU in de CPU-socket zoals hierboven is weergegeven.

• Wanneer de processor wordt vervangen, kan de systeemconfiguratie worden gewist en het BIOS worden teruggezet naar de standaardwaarden vanwege de architectuur van de AM4-processor.
• Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
• Vergeet niet om altijd een CPU-koeler te installeren wanneer u een CPU installeert. Een CPU-koeler is nodig om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler goed is afgesloten met de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
• Als u een aparte CPU en koeler hebt gekocht, raadpleeg dan de documentatie in de koelerverpakking voor meer informatie over de installatie.

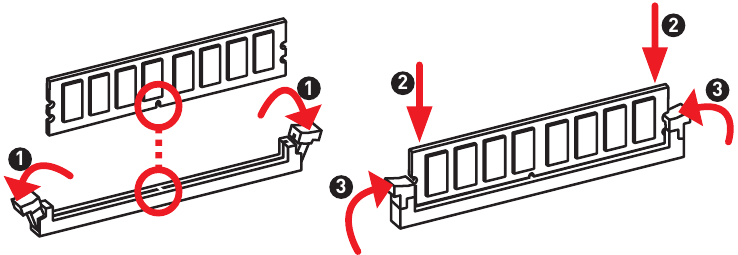

DIMM-sleuven

Installeer de geheugenmodule in de DIMM-sleuf zoals hierboven is weergegeven.

• Vanwege het gebruik van chipsetbronnen zal de beschikbare geheugencapaciteit iets minder zijn dan de hoeveelheid geïnstalleerd geheugen.
• Op basis van de processorspecificatie wordt een geheugen-DIMM-spanning van minder dan 1,35 V aanbevolen om de processor te beschermen.
• Vanwege de officiële specificatielimiet van de AM4 CPU/geheugencontroller kan de frequentie van geheugenmodules lager werken dan de aangegeven waarde in de standaardstatus. Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCIe-uitbreidingssleuven

• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van de voeding uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.
• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken, zoals MSI Gaming Series Graphics Card Bolster, om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.

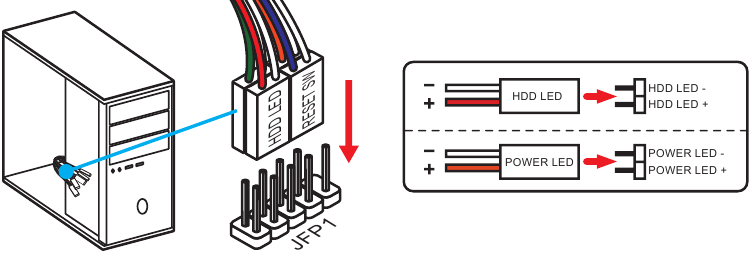

Connectoren op het voorpaneel

Deze connectoren maken verbinding met de schakelaars en LED's op het voorpaneel.

	1	HDD LED +	2	Power LED +
	3	HDD LED -	4	Power LED -
	5	Reset Switch	6	Power Switch
	7	Reset Switch	8	Power Switch
	9	Reserved	10	No Pin

	1	Speaker -	2	Buzzer +
	3	Buzzer -	4	Speaker +

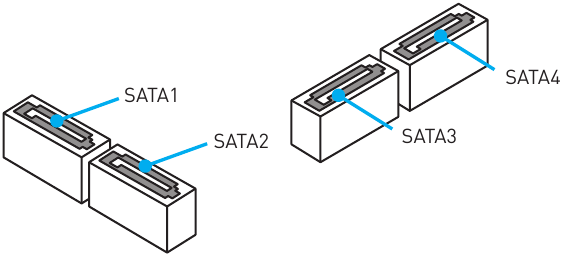

SATA 6Gb/s-connectoren

Dit zijn de interfacepoorten van SATA 6Gb/s. Elke connector kan worden aangesloten op één SATA-apparaat.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

Stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

	1	+3.3V	13	+3.3V
	2	+3.3V	14	-12V
	3	Ground	15	Ground
	4	+5V	16	PS-ON#
	5	Ground	17	Ground
	6	+5V	18	Ground
	7	Ground	19	Ground
	8	PWR OK	20	Res
	9	5VSB	21	+5V
	10	+12V	22	+5V
	11	+12V	23	+5V
	12	+3.3V	24	Ground
	1	Ground	5	+12V
	2	Ground	6	+12V
	3	Ground	7	+12V
	4	Ground	8	+12V

Zorg ervoor dat alle stroomkabels goed zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

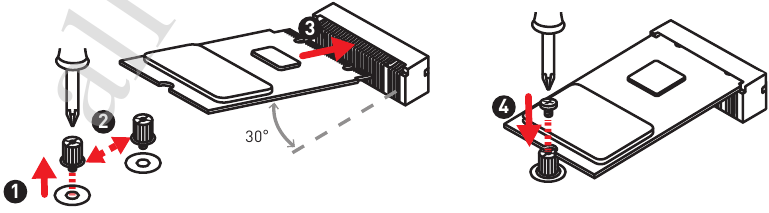

M2-sleuf

(Key M)
Installeer de M.2 solid-state drive (SSD) in de M.2-sleuf zoals hierboven is weergegeven.

USB 2.0-connectoren

JUSB1~2
Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

	1	VCC	2	VCC
	3	USB0-	4	USB1-
	5	USB0+	6	USB1+
	7	Ground	8	Ground
	9	No Pin	10	NC

• Let op: de VCC- en Ground-pinnen moeten correct worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI SUPER CHARGER.

USB 3.1 Gen1-connector

JUSB3
Met deze connector kunt u USB 3.1 Gen1-poorten op het voorpaneel aansluiten.

	1	Power	11	USB2.0+
	2	USB3_RX_DN	12	USB2.0-
	3	USB3_RX_DP	13	Ground
	4	Ground	14	USB3_TX_C_DP
	5	USB3_TX_C_DN	15	USB3_TX_C_DN
	6	USB3_TX_C_DP	16	Ground
	7	Ground	17	USB3_RX_DP
	8	USB2.0-	18	USB3_RX_DN
	9	USB2.0+	19	Power
	10	NC	20	No Pin

Let op dat de stroom- en aardpennen correct moeten worden aangesloten om mogelijke schade te voorkomen.

Ventilatorconnectors

CPU_FAN1, SYS_FAN1
Ventilatorconnectors kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. Ventilatorconnectors in PWM-modus leveren een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Ventilatorconnectors in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen. Wanneer u een 3-pins (Non-PWM) ventilator aansluit op een ventilatorconnector in PWM-modus, blijft de ventilatorsnelheid altijd op 100%, wat veel lawaai kan veroorzaken. U kunt de onderstaande instructies volgen om de ventilatorconnector aan te passen naar PWM- of DC-modus.

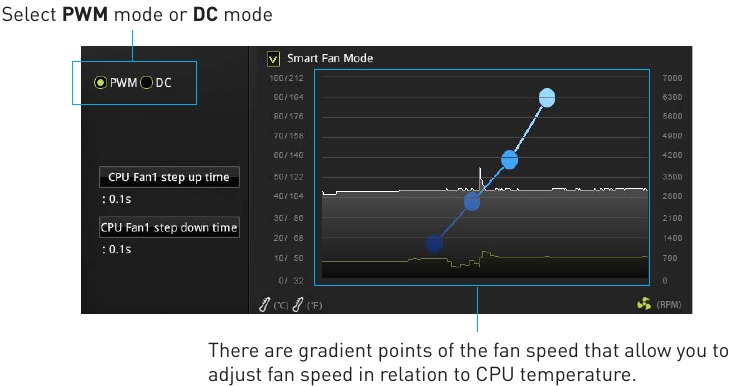

Ventilatormodus schakelen en ventilatorsnelheid aanpassen

U kunt schakelen tussen PWM-modus en DC-modus en de ventilatorsnelheid aanpassen in BIOS > HARDWARE MONITOR.

Zorg ervoor dat de ventilatoren goed werken na het schakelen van de PWM/DC-modus.

Pin-definitie van ventilatorconnectors

TPM-moduleconnector JTPM1

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de TPM-beveiligingsplatformhandleiding voor meer details en gebruik.

	1	LPC Clock	2	3V Standby power
	3	LPC Reset	4	3.3V Power
	5	LPC address & data pin0	6	Serial IRQ
	7	LPC address & data pin1	8	5V Power
	9	LPC address & data pin2	10	No Pin
	11	LPC address & data pin3	12	Ground
	13	LPC Frame	14	Ground

Chassis Intrusion-connector JCI1

Met deze connector kunt u de chassis intrusion-schakelkabel aansluiten.

De chassis intrusion-detector gebruiken

1. Sluit de JCI1-connector aan op de chassis intrusion-schakelaar/-sensor op het chassis.
2. Sluit de chassisdeksel.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled.
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.
6. Zodra de chassisdeksel weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassis intrusion-waarschuwing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset.
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.

Front Audio Connector JAUD1

Met deze connector kunt u audioaansluitingen op het voorpaneel aansluiten.

	1	MIC L	2	Ground
	3	MIC R	4	NC
	5	Head Phone R	6	MIC Detection
	7	SENSE_SEND	8	No Pin
	9	Head Phone L	10	Head Phone Detection

Seriële poortconnector JCOM1

Met deze connectors kunt u de optionele seriële poort met beugel aansluiten.

	1	DCD	2	SIN
	3	SOUT	4	DTR
	5	Ground	6	DSR
	7	RTS	8	CTS
	9	RI	10	No Pin

LED-stripconnector JLED1

Met deze connector kunt u de enkelkleurige LED-strip aansluiten.

1	+12V	2 NC
3	Signal	4 NC

• Deze connector ondersteunt 5050 enkelkleurige LED-strips met een maximaal vermogen van 3A (12V). Houd de LED-strip korter dan 2 meter om dimmen te voorkomen.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de LED-strip installeert of verwijdert.
• Gebruik MYSTIC LIGHT om de uitgebreide LED-strip te bedienen.

Clear CMOS/Reset BIOS-jumper

JBAT1
Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, zet u de jumper om het CMOS-geheugen te wissen.

BIOS terugzetten naar de standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te kortsluiten.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

EZ Debug LED-indicatoren

Deze LED's geven de status van het moederbord aan.
CPU - geeft aan dat de CPU niet wordt gedetecteerd of faalt.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of faalt.
VGA - geeft aan dat de GPU niet wordt gedetecteerd of faalt.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of faalt.

BIOS Setup

De standaardinstellingen bieden de optimale prestaties voor de stabiliteit van het systeem in normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke schade aan het systeem of het niet opstarten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden continu bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en mag deze alleen ter referentie worden gebruikt. U kunt ook het informatiepaneel HELP raadplegen voor een beschrijving van BIOS-items.
• De afbeeldingen in dit hoofdstuk zijn alleen ter referentie en kunnen afwijken van het product dat u hebt gekocht.
• De BIOS-items variëren afhankelijk van de processor.

BIOS Setup openen

Druk op de Delete-toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup-menu te openen, F11 om het Boot-menu te openen) op het scherm verschijnt tijdens het opstartproces.

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Raadpleeg het gedeelte over de Clear CMOS-jumper voor het resetten van BIOS.

BIOS bijwerken

BIOS bijwerken met M-FLASH

Voor het bijwerken:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla vervolgens het BIOS-bestand op het USB-flashstation op.

BIOS bijwerken:

1. Druk op de Delete-toets om tijdens POST de BIOS Setup te openen.
2. Plaats het USB-flashstation met het updatebestand in de computer.
3. Selecteer het tabblad M-FLASH en klik op Yes (Ja) om het systeem opnieuw op te starten en de flashmodus te openen.
4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Nadat het flashproces voor 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

Het BIOS bijwerken met Live Update 6

Voor het bijwerken:
Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.

BIOS bijwerken:

1. Installeer en start MSI LIVE UPDATE 6.
2. Selecteer BIOS Update.
3. Klik op de knop Scan (Scannen).
4. Klik op het pictogram Download om het nieuwste BIOS-bestand te downloaden en te installeren.
5. Klik op Next (Volgende) en kies In Windows mode (In Windows-modus). En klik vervolgens op Next (Volgende) en Start om het bijwerken van BIOS te starten.
6. Nadat het flashproces voor 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

Softwarebeschrijving

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10 64-bits installeren

1. Schakel de computer in.
2. Plaats de Windows 10-schijf in uw optische station.
3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
4. Druk tijdens de computer POST (Power-On Self Test) op de F11-toets om het Boot Menu te openen.
5. Selecteer uw optische station in het Boot Menu.
6. Druk op een willekeurige toets wanneer op het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf cd of dvd...) verschijnt.
7. Volg de instructies op het scherm om Windows 10 te installeren.

Stuurprogramma's installeren

1. Start uw computer op in Windows 10.
2. Plaats de MSI-stuurprogrammaschijf in uw optische station.
3. Het installatieprogramma verschijnt automatisch en vindt en vermeldt alle benodigde stuurprogramma's.
4. Klik op de knop Install (Installeren).
5. De software-installatie is dan bezig en nadat deze is voltooid, wordt u gevraagd om opnieuw op te starten.
6. Klik op de knop OK om te voltooien.
7. Start uw computer opnieuw op.

Hulpprogramma's installeren

Voordat u hulpprogramma's installeert, moet u de installatie van de stuurprogramma's voltooien.

1. Plaats de MSI-stuurprogrammaschijf in uw optische station.
2. Het installatieprogramma verschijnt automatisch.
3. Klik op het tabblad Utilities (Hulpprogramma's).
4. Selecteer de hulpprogramma's die u wilt installeren.
5. Klik op de knop Install (Installeren).
6. De installatie van de hulpprogramma's is dan bezig en nadat deze is voltooid, wordt u gevraagd om opnieuw op te starten.
7. Klik op de knop OK om te voltooien.
8. Start uw computer opnieuw op.

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Neem de volgende instructies in acht om een succesvolle computersamenstelling te garanderen.
• Zorg ervoor dat alle componenten stevig zijn aangesloten. Losse verbindingen kunnen ervoor zorgen dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatisch afschermende container of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan permanente schade aan de componenten veroorzaken, evenals letsel aan de gebruiker.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door onderhoudspersoneel:
  • Er is vloeistof in de computer doorgedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet laten werken volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.
