DeWalt D28730 - Zaaghandleiding

Technische gegevens

Geluids- en/of trillingswaarden (triax vectorsom) volgens EN62841‑3‑10:

Het trillings- en/of geluidsemissieniveau dat in dit informatieblad wordt vermeld, is gemeten volgens een gestandaardiseerde test in EN62841 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van de blootstelling.

Het aangegeven trillings- en/of geluidsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, met andere accessoires of slecht wordt onderhouden, kan de trillings- en/of geluidsemissie afwijken. Dit kan het blootstellingsniveau tijdens de totale werkperiode aanzienlijk verhogen.

Bij een schatting van de blootstelling aan trillingen en/of geluid moet ook rekening worden gehouden met de tijden dat het gereedschap is uitgeschakeld of wanneer het draait maar het werk niet daadwerkelijk wordt uitgevoerd. Dit kan het blootstellingsniveau tijdens de totale werkperiode aanzienlijk verminderen.

Identificeer extra veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van trillingen en/of geluid, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm (relevant voor trillingen), organisatie van werkpatronen.

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het niveau van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot materiële schade.

Geeft risico op elektrische schok aan.

Geeft risico op brand aan.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw netstroom- (met snoer) elektrisch gereedschap of batterij- (snoerloos) elektrisch gereedschap.

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het bedienen van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd aanraking van het lichaam met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Bij het bedienen van elektrisch gereedschap buitenshuis, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
6. Als het bedienen van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die onder de juiste omstandigheden worden gebruikt, verminderen persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
4. Verwijder een afstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een roterend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
8. Laat niet toe dat vertrouwdheid die is opgedaan door frequent gebruik van gereedschap u zelfgenoegzaam maakt en de veiligheidsprincipes van het gereedschap negeert. Een achteloze handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of verwijder de batterij, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het onbedoeld starten van het elektrisch gereedschap.
4. Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Correct onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties niet mogelijk.

Service

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidsinstructies voor doorslijpmachines

Veiligheidswaarschuwingen voor doorslijpmachines

1. Plaats uzelf en omstanders uit de buurt van het vlak van de roterende schijf. De beschermkap helpt de bediener te beschermen tegen gebroken schijffragmenten en onbedoeld contact met de schijf.
2. Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrisch gereedschap is aangegeven. Accessoires die sneller draaien dan hun nominale toerental kunnen breken en uit elkaar vliegen.
3. Schijven mogen alleen worden gebruikt voor aanbevolen toepassingen. Bijvoorbeeld: slijp niet met de zijkant van een doorslijpschijf. Abrasieve doorslijpschijven zijn bedoeld voor perifeer slijpen, zijdelingse krachten die op deze schijven worden uitgeoefend, kunnen ervoor zorgen dat ze versplinteren.
4. Gebruik altijd onbeschadigde schijfflenzen met de juiste diameter voor uw geselecteerde schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen zo de kans op schijfbreuk.
5. De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteit van uw elektrisch gereedschap vallen. Accessoires met een incorrecte maat kunnen niet voldoende worden beschermd of bediend.
6. De asmaat van schijven en flenzen moet goed passen op de as van het elektrisch gereedschap. Schijven en flenzen met asgaten die niet overeenkomen met de montagehardware van het elektrisch gereedschap zullen uit balans draaien, overmatig trillen en kunnen leiden tot verlies van controle.
7. Gebruik geen beschadigde schijven. Inspecteer de schijven voor elk gebruik op chips en scheuren. Als het elektrisch gereedschap of de schijf valt, controleer dan op schade of installeer een onbeschadigde schijf. Na het inspecteren en installeren van de schijf, plaatst u uzelf en omstanders uit de buurt van het vlak van de roterende schijf en laat u het elektrisch gereedschap een minuut lang op maximaal onbelast toerental draaien. Beschadigde schijven zullen normaal gesproken breken tijdens deze testtijd.
8. Draag persoonlijke beschermingsmiddelen. Afhankelijk van de toepassing, gebruikt u een gezichtsscherm, veiligheidsbril of veiligheidsglazen. Draag, indien van toepassing, een stofmasker, gehoorbeschermers, handschoenen en een schort die kleine schuur- of werkstukfragmenten kunnen stoppen. De oogbescherming moet in staat zijn om rondvliegend puin te stoppen dat wordt gegenereerd door verschillende bewerkingen. Het stofmasker of de ademhalingsbescherming moet in staat zijn om deeltjes te filtreren die door uw bewerking worden gegenereerd. Langdurige blootstelling aan lawaai met hoge intensiteit kan gehoorverlies veroorzaken.
9. Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of van een gebroken schijf kunnen wegvliegen en letsel veroorzaken buiten het onmiddellijke werkgebied.
10. Plaats het snoer uit de buurt van het draaiende accessoire. Als u de controle verliest, kan het snoer worden doorgesneden of vast komen te zitten en kan uw hand of arm in de draaiende schijf worden getrokken.
11. Reinig regelmatig de ventilatieopeningen van het elektrisch gereedschap. De ventilator van de motor kan het stof in de behuizing zuigen en overmatige ophoping van metaalpoeder kan elektrische gevaren veroorzaken.
12. Bedien het elektrisch gereedschap niet in de buurt van ontvlambare materialen. Bedien het elektrisch gereedschap niet terwijl het op een brandbaar oppervlak staat, zoals hout. Vonken kunnen deze materialen ontsteken.
13. Gebruik geen accessoires die vloeibare koelmiddelen vereisen. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of schokken.

Terugslag en gerelateerde waarschuwingen

Terugslag is een plotselinge reactie op een beknelde of vastgelopen roterende schijf. Beknelling of vastlopen veroorzaakt een snelle stilstand van de roterende schijf, waardoor de ongecontroleerde snijeenheid omhoog wordt gedwongen in de richting van de bediener.

Als bijvoorbeeld een schuurschijf vastloopt of wordt bekneld door het werkstuk, kan de rand van de schijf die het beknellingspunt binnengaat, in het oppervlak van het materiaal graven, waardoor de schijf eruit klimt of terugslaat. Schuurschijven kunnen onder deze omstandigheden ook breken.

Terugslag is het gevolg van verkeerd gebruik van het elektrisch gereedschap en/of incorrecte bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt gegeven.

1. Houd het elektrisch gereedschap stevig vast en positioneer uw lichaam en arm zodanig dat u de terugslagkrachten kunt weerstaan. De bediener kan opwaartse terugslagkrachten beheersen als de juiste voorzorgsmaatregelen worden genomen.
2. Plaats uw lichaam niet in lijn met de roterende schijf. Als er terugslag optreedt, zal dit de snijeenheid omhoog duwen in de richting van de bediener.
3. Bevestig geen zaagketting, houtsnijblad, gesegmenteerde diamantschijf met een perifere opening groter dan 10 mm of een getand zaagblad. Dergelijke bladen veroorzaken frequente terugslag en verlies van controle.
4. "Klem" de schijf niet en oefen geen overmatige druk uit. Probeer geen overmatige snijdiepte te maken. Overbelasting van de schijf verhoogt de belasting en gevoeligheid voor verdraaiing of binding van de schijf in de snede en de mogelijkheid van terugslag of schijfbreuk.
5. Wanneer de schijf vastloopt of wanneer u om welke reden dan ook een snede onderbreekt, schakelt u het elektrisch gereedschap uit en houdt u de snijeenheid stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de schijf uit de snede te verwijderen terwijl de schijf in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van de binding van de schijf te elimineren.
6. Start de snijbewerking niet opnieuw in het werkstuk. Laat de schijf de volledige snelheid bereiken en voer de snede voorzichtig opnieuw in. De schijf kan vastlopen, omhoog lopen of terugslaan als het elektrisch gereedschap in het werkstuk wordt herstart.
7. Ondersteun elk oversized werkstuk om het risico op het beknellen van de schijf en terugslag te minimaliseren. Grote werkstukken hebben de neiging om onder hun eigen gewicht door te zakken. Ondersteuningen moeten onder het werkstuk worden geplaatst in de buurt van de snijlijn en in de buurt van de rand van het werkstuk aan beide zijden van de schijf.

Aanvullende veiligheidswaarschuwingen voor afkortzagen

• Vermijd tijdens het gebruik het stuiteren van de doorslijpschijf en ga er niet ruw mee om. Stop het gereedschap en inspecteer de doorslijpschijf als dit gebeurt.
• Gebruik het gereedschap niet terwijl u in lijn staat met de doorslijpschijf. Houd andere personen uit de buurt van de werkplek.
• Wees bedacht op snijchips en het materiaal dat wordt gesneden. Ze kunnen scherp en heet zijn. Laat afgesneden onderdelen afkoelen voordat u ze hanteert.
• De vonkafbuiger wordt heet tijdens gebruik. Vermijd het aanraken of afstellen van de vonkafbuiger onmiddellijk na gebruik.
• Schakel het gereedschap uit en wacht tot de doorslijpschijf tot stilstand is gekomen voordat u het werkstuk verplaatst of de instellingen wijzigt.
• Probeer na het uitschakelen nooit de doorslijpschijf te stoppen door tegen de zijkant van de schijf te drukken.
• Gebruik geen snijvloeistoffen. Deze vloeistoffen kunnen ontbranden of een elektrische schok veroorzaken.
• Controleer of het werkstuk goed wordt ondersteund.
• Gebruik uitsluitend de door de fabrikant aanbevolen doorslijpschijven. Gebruik gereedschap niet voor doeleinden waarvoor het niet is bedoeld; gebruik bijvoorbeeld geen cirkelzaagblad om boomtakken of stammen door te zagen.
• Het max. toegestane toerental van de doorslijpschijf moet altijd gelijk zijn aan of groter zijn dan het onbelaste toerental van het gereedschap dat op het typeplaatje staat vermeld.
• Gebruik geen doorslijpschijven die niet voldoen aan de afmetingen die zijn vermeld in de Technische gegevens.
• Lees de bedieningsinstructies van de fabrikant van de schijf.
• Zorg ervoor dat de schuurschijf voor gebruik correct is gemonteerd en vastgedraaid.
• Laat het gereedschap minstens 30 seconden onbelast draaien in een veilige positie. Als er aanzienlijke trillingen zijn of als er een ander defect optreedt, stop het gereedschap en controleer het om de oorzaak vast te stellen.
• Gebruik geen doorslijpschijven voor zijdelings slijpen.
• Zaag geen beton, baksteen, tegels of keramische materialen.
• Zaag geen hout, plastic of synthetische materialen.
• Zaag geen gietijzeren materialen.
• Zaag nooit magnesiummaterialen.
• Zaag geen onder spanning staand materiaal.
• Gebruik dit gereedschap in een goed geventileerde ruimte. Gebruik het gereedschap niet in de buurt van ontvlambare vloeistoffen, gassen of stof. Vonken of hete splinters van het zagen of elektrische vonken van motorborstels kunnen ontvlambare materialen doen ontbranden.
• Maak de ventilatieopeningen regelmatig schoon wanneer u in stoffige omstandigheden werkt. Als het nodig is om de sleuven te reinigen, gebruik dan altijd een zachte borstel; vergeet niet om eerst de stekker van de machine uit het stopcontact te halen.
• Bewaar doorslijpschijven altijd goed beschermd en op een droge plaats, buiten bereik van kinderen.
• Controleer beschadigde onderdelen. Voordat u het gereedschap verder gebruikt, moet een beschermkap of ander beschadigd onderdeel zorgvuldig worden gecontroleerd om na te gaan of deze naar behoren werkt en de beoogde functie uitvoert — controleer op de uitlijning van bewegende onderdelen, het vastlopen van bewegende onderdelen, het breken van onderdelen, de montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander beschadigd onderdeel moet op de juiste wijze worden gerepareerd of vervangen.

Resterende risico's

• De volgende risico's zijn inherent aan het gebruik van deze machines:
  • verwondingen veroorzaakt door het aanraken van de roterende delen.
  • verwondingen veroorzaakt door het kapotgaan van de doorslijpschijf.
• Deze risico's zijn het meest duidelijk:
  • binnen het werkbereik
  • binnen het bereik van de roterende machineonderdelen
• Ondanks de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen, kunnen bepaalde resterende risico's niet worden vermeden. Dit zijn:
  • Gehoorbeschadiging.
  • Risico op ongevallen veroorzaakt door de onbedekte delen van de roterende doorslijpschijf.
  • Risico op letsel bij het vervangen van de schijf.
  • Risico op het beknellen van vingers bij het openen van de beschermkappen.

Elektrische veiligheid

De elektromotor is uitsluitend ontworpen voor één voltage. Controleer altijd of de stroomvoorziening overeenkomt met het voltage op het typeplaatje.

Uw DEWALT-gereedschap is dubbel geïsoleerd in overeenstemming met EN62841; daarom is er geen aarddraad nodig.
Als het netsnoer is beschadigd, mag dit alleen worden vervangen door DEWALT of een geautoriseerde serviceorganisatie.

Vervanging van de stekker (alleen VK en Ierland)

Als er een nieuwe stekker moet worden gemonteerd:

• Gooi de oude stekker veilig weg.
• Sluit de bruine draad aan op de stroomvoerende aansluiting in de stekker.
• Sluit de blauwe draad aan op de neutrale aansluiting.

Er mag geen verbinding worden gemaakt met de aardaansluiting.

Volg de montage-instructies die bij stekkers van goede kwaliteit worden geleverd.
Aanbevolen zekering: 13 A.

Een verlengkabel gebruiken

Als er een verlengkabel nodig is, gebruik dan een goedgekeurde 3-aderige verlengkabel die geschikt is voor het opgenomen vermogen van dit gereedschap (zie Technische gegevens). De minimale geleiderdoorsnede is 1,5 mm²; de maximale lengte is 30 m.
Wanneer u een kabelhaspel gebruikt, rolt u de kabel altijd volledig af.

Inhoud van de verpakking

De verpakking bevat:
1 Afkortzaag
1 Schuurschijf
1 Inbussleutel
1 Instructiehandleiding

• Controleer het gereedschap, de onderdelen of de accessoires op schade die tijdens het transport kan zijn ontstaan.
• Neem de tijd om deze handleiding grondig te lezen en te begrijpen voordat u het apparaat in gebruik neemt.

Markeringen op het gereedschap

De volgende pictogrammen staan op het gereedschap:

Lees de instructiehandleiding voor gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

Boordiameter

Draairichting

Positie van de datumcode

(Afb. A)

De datumcode 18, die ook het fabricagejaar omvat, is in de behuizing gedrukt.

Voorbeeld:
2020 XX XX
Fabricagejaar

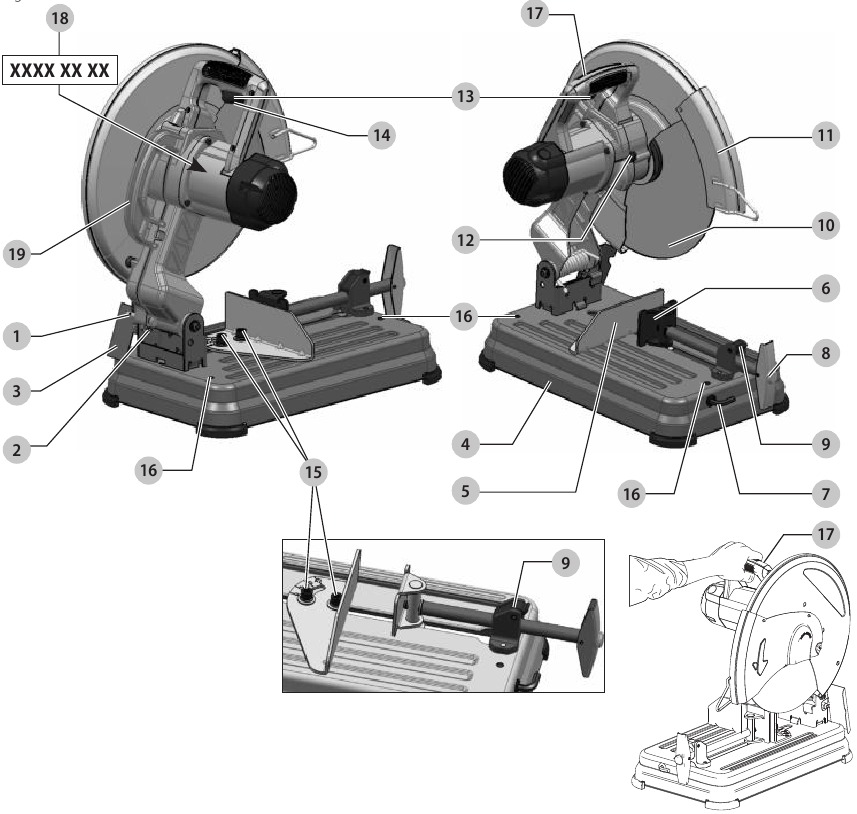

Beschrijving

(Afb. A)

Wijzig nooit het elektrisch gereedschap of een onderdeel ervan.
Dit kan leiden tot schade of persoonlijk letsel.

1. Vergrendelpen
2. Schroef van de vonkafbuiger
3. Vonkafbuiger
4. Basis
5. Aanslag
6. Bankschroef
7. 8 mm inbussleutel
8. Kruk
9. Bankschroefhendel
10. Wiel
11. Beschermkap
12. Spindelvergrendeling
13. Vergrendelingsschakelaar
14. Vergrendelingshendel
15. Aanslagschroeven
16. Montagegaten
17. Bedieningshendel
18. Datumcode
19. Draaghandvat

Beoogd gebruik

Uw D28730 afkortzaag is ontworpen voor het zagen van diverse gevormde stalen materialen. Hij is uitsluitend ontworpen voor gebruik met versterkte gebonden schuurmiddelen. Diamant- of TCT-bladen mogen niet met dit apparaat worden gebruikt.

Niet gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.

De D28730 afkortzaag is een professioneel elektrisch gereedschap. Zorg ervoor dat kinderen niet in contact komen met het gereedschap. Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

• Jonge kinderen en invaliden. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of invalide personen zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens; gebrek aan ervaring, kennis of vaardigheden, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product.

MONTAGE EN AFSTELLINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, moet u het gereedschap uitschakelen en de stekker uit het stopcontact halen voordat u afstellingen uitvoert of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Gebruik uitsluitend D_EWALT-accupacks en -opladers.

Zaagcapaciteit

De brede bankschroefopening en het hoge draaipunt bieden zaagcapaciteit voor veel grote stukken. Gebruik de zaagcapaciteitstabel om de totale maximale grootte van de zaagsneden te bepalen die met een nieuwe schijf kunnen worden gemaakt.

Voor bepaalde grote, ronde of onregelmatig gevormde objecten zijn mogelijk extra houdmiddelen nodig als ze niet veilig in de bankschroef kunnen worden vastgehouden.

ZAAAG GEEN MAGNESIUM, HOUT, BAKSTEEN OF BETON MET DIT GEREEDSCHAP.

Vorm werkstuk
Zaaghoek 90°	A = 125 mm	A = 115 mm	115 mm x 130 mm	120 mm
Zaaghoek 45°	A = 115 mm	A = 98 mm	95 mm x 105 mm	105 mm

WERKING

Gebruiksaanwijzing

Neem altijd de veiligheidsinstructies en toepasselijke voorschriften in acht.

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u het los van de stroombron voordat u aanpassingen uitvoert of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Juiste handpositie

(Afb. A)

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u ALTIJD de juiste handpositie zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het gereedschap ALTIJD stevig vast, anticiperend op een plotselinge reactie.

De juiste handpositie vereist één hand op de bedieningshendel 17.

Om te dragen

(Afb. A)

Klap de eenheid omlaag naar de positie waarin u de zaag kunt dragen. Duw de vergrendelpen 1 naar binnen om de arm te vergrendelen. Draag de zaag altijd met behulp van de draagbeugel 19.

Ontgrendelen

(Afb. A)

Om het gereedschap te ontgrendelen en de kop omhoog te brengen, drukt u de motorarm iets in en trekt u de vergrendelpen 1 eruit. De motorarm zal vervolgens omhoog draaien.

Montage

(Afb. A)

Het gereedschap moet worden ondersteund op een stabiele, vlakke, antislip ondergrond om onverwachte bewegingen tijdens het gebruik te voorkomen.

1. Boor gaten door het werkoppervlak die overeenkomen met de basis van de doorslijpmachine.
2. Steek twee M10-bouten door de montagegaten 16 in de basis en door de gaten in het montageoppervlak. De geschatte lengte van de schroeven moet de dikte van het montageoppervlak plus 102 mm zijn.

Vonkenvanger afstellen

(Afb. A)

Raak de vonkenvanger niet aan tijdens of direct na gebruik, omdat deze heet wordt en huidverbrandingen kan veroorzaken.

Om vonken het beste weg te leiden van omringende personen en materialen, draait u de schroef van de vonkenvanger 2 los, stelt u de vonkenvanger 3 af en draait u de schroef vervolgens weer vast. Zorg ervoor dat het snoer niet in contact komt met de deflector of vonken, omdat dit schade aan het snoer kan veroorzaken.

Vergrendeling van de trekschakelaar

(Afb. A)

Om de zaag in te schakelen, duwt u de vergrendelhendel 14 naar links en drukt u vervolgens de vergrendel-trekschakelaar 13 in. De zaag draait zolang de schakelaar is ingedrukt. Laat het blad op volle snelheid komen voordat u de zaagsnede maakt. Om de zaag uit te schakelen, laat u de schakelaar los. Houd handen en materiaal uit de buurt van de schijf totdat deze tot stilstand is gekomen. Wacht tot het blad stilstaat voordat u de zaagkop omhoog brengt. Er is geen voorziening om de schakelaar te vergrendelen.

Materiaal klemmen en ondersteunen

(Afb. B, C)

• Hoeken kunnen het beste worden vastgeklemd en gesneden met beide poten tegen de basis.
• Een afstandsstuk 29 dat iets smaller is dan het werkstuk 30 kan worden gebruikt om het gebruik van de schijf te vergroten (Afb. B).

  Afb. B

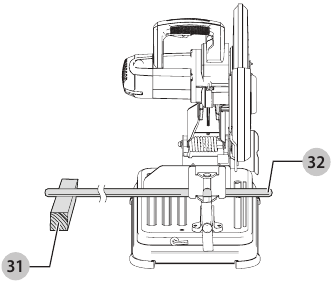

• Lange werkstukken moeten worden ondersteund door een blok 31 zodat het gelijk ligt met de bovenkant van de basis (Afb. C). Het afgesneden uiteinde 32 moet vrij naar beneden kunnen vallen om te voorkomen dat de schijf vast komt te zitten.

  Afb. C

Werking bankschroef

(Afb. A, D)

De bankschroef heeft een snelle verplaatsingsfunctie. Om de bankschroef 6 los te maken wanneer deze stevig is vastgeklemd, draait u de hendel 8 één of twee keer tegen de klok in om de klemkracht te verminderen.

Afb. D

Til de bankschroefhendel 9 omhoog. Trek de hendelconstructie zo ver als gewenst naar buiten. De bankschroef kan zonder te draaien in het werkstuk worden geduwd. Laat de bankschroefhendel zakken en draai de bankschroef vervolgens vast op het werkstuk met behulp van de hendel.

Werking geleider

(Afb. A, D, E)

Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u aanpassingen uitvoert of hulpstukken of accessoires verwijdert of installeert. Zorg ervoor dat de trekschakelaar in de UIT-stand staat.

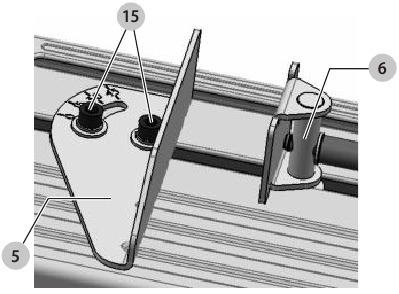

De geleider 5 kan op twee manieren worden aangepast: om de gewenste snijhoek te wijzigen en om de afstand tussen de geleider en de bankschroef te wijzigen.

Om de gewenste snijhoek te wijzigen

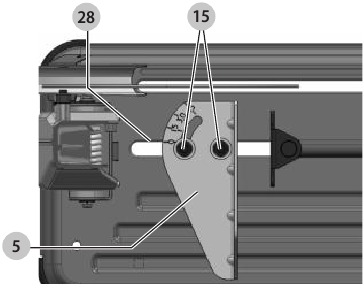

Gebruik de meegeleverde 8 mm inbussleutel 7 om de twee geleiderbouten 15 los te draaien (niet te verwijderen). Lijn de gewenste hoekaanduidingslijn uit met de sleuflijn 28 in de basis 4.

Afb. E

Draai beide geleiderbouten voor gebruik goed vast. Voor nauwkeurigere haakse zaagsneden koppelt u de stroomtoevoer los, draait u de twee geleiderbouten los, duwt u de arm omlaag totdat de schijf in de basis steekt. Plaats een winkelhaak tegen de schijf en stel de geleider af tegen de winkelhaak. Draai beide geleiderbouten voor gebruik goed vast. Bij het maken van een verstekzaagsnede is het mogelijk dat de bankschroef 6 niet stevig vastklemt, afhankelijk van de dikte van het werkstuk en de verstekhoek. Andere hulpmiddelen (zoals veer-, staaf- of C-klemmen) zijn nodig om het werkstuk aan de geleider te bevestigen bij het maken van deze zaagsneden.

Schijven verwijderen en installeren

(Afb. F, G)

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u het los van de stroombron voordat u aanpassingen uitvoert of hulpstukken of accessoires verwijdert/installeert. Voer geen aanpassingen uit terwijl de schijf in beweging is. Voer geen aanpassingen uit terwijl de doorslijpmachine is aangesloten op de stroomtoevoer.

Draag altijd handschoenen bij het hanteren van schijven.

Geef geen stoten aan de schijf en gebruik geen schijf die is gevallen of is geraakt. Gebruik geen schijf met een beschadiging, vervorming of defect.

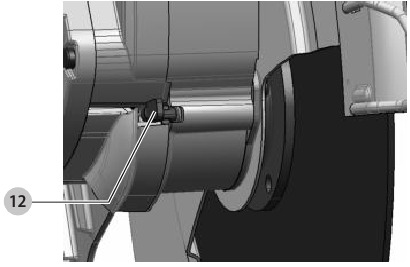

1. Duw de spilvergrendeling 12 naar binnen

   Afb. F
   en draai de schijf 10 met de hand totdat de schijfvergrendelingshendel in de sleuf in de binnenste flens 20 grijpt om de schijf te vergrendelen. Draai de bout 21 linksom los in het midden van de schuurschijf met de 8 mm inbussleutel 7. De bout heeft een rechtse schroefdraad.

   Afb. G

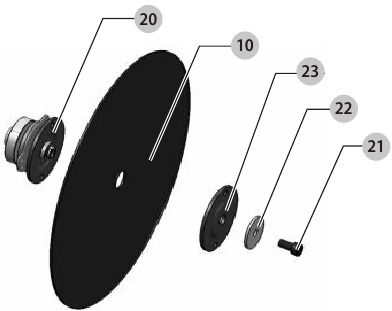

2. Verwijder de bout 21, de ring 22, de buitenste flens 23 en de oude schijf 10 .
3. Zorg ervoor dat de flensoppervlakken schoon en vlak zijn. Installeer de nieuwe schuurschijf door de bovenstaande stappen in omgekeerde volgorde uit te voeren.
4. Draai voor een veilige werking de bout 21 stevig vast om de schuurschijf 10 stevig tussen de binnenste 20 en buitenste flens 23 te bevestigen. Draai de bout 21 niet te vast.

Controleer het werkoppervlak waarop de doorslijpmachine rust bij het vervangen door een nieuwe schuurschijf. Het is mogelijk dat de schijf in contact komt met ALLE VOORWERPEN OF CONSTRUCTIES DIE BOVEN het werkoppervlak uitsteken (onder de basis) wanneer de arm volledig is neergelaten.

Bedieningstips voor nauwkeurigere zaagsneden

• Laat de schijf het werk doen. Overmatige kracht zorgt ervoor dat de schijf gaat glanzen, waardoor de snij-efficiëntie afneemt en/of doorbuigt, wat onnauwkeurige zaagsneden veroorzaakt.
• Stel de geleiderhoek op de juiste manier af.
• Zorg ervoor dat het materiaal plat over de basis ligt.
• Klem het materiaal goed vast om beweging en trillingen te voorkomen.

Motorborstels controleren en vervangen

(Afb. H, I)

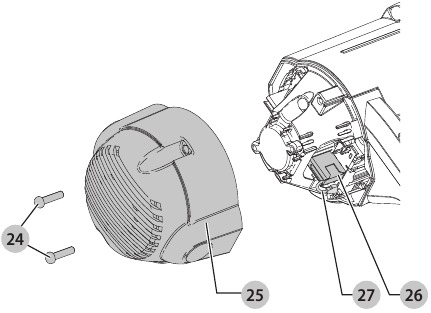

ZORG ERVOOR DAT HET GEREEDSCHAP IS LOSGEKOPPELD VOORDAT U DE BORSTELS CONTROLEERT. De borstels moeten regelmatig worden gecontroleerd op slijtage. Om de borstels te controleren, schroeft u de twee eindkap-schroeven 24 los en verwijdert u de eindkap 25.

Afb. H
Om elke borstel te verwijderen 26,

Afb. I
koppelt u eerst de shuntaansluiting 27 los. Trek vervolgens voorzichtig de borstelveer uit de borstelbox en verwijder de borstel. De borstels moeten vrij in de borstelbox kunnen schuiven. Als de borstels tot 8 mm zijn versleten, zoals weergegeven in Afbeelding I, moeten ze worden vervangen.

Om elke borstel opnieuw te installeren, trekt u de veer voorzichtig uit de borstelbox, plaatst u de borstel en plaatst u de veer terug, zodat deze op de borstel drukt en de borstelbox niet raakt. Sluit de shuntaansluiting weer aan en plaats vervolgens de eindkap en twee schroeven terug.

ONDERHOUD

Uw elektrisch gereedschap is ontworpen om lange tijd met een minimum aan onderhoud te werken. Een continue, probleemloze werking is afhankelijk van een goede gereedschapsverzorging en regelmatige reiniging.

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u het los van de stroombron voordat u aanpassingen uitvoert of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Smering

Uw elektrisch gereedschap vereist geen extra smering.

Reinigen

Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak als er vuil wordt waargenomen dat zich in en rond de ventilatieopeningen verzamelt. Draag een goedgekeurde oogbescherming en een goedgekeurd stofmasker bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen delen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap in een vloeistof onder.

Optionele accessoires

Aangezien andere accessoires dan die welke door D_EWALT worden aangeboden, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn.
Om het risico op letsel te verminderen, mogen alleen door D_EWALT aanbevolen accessoires met dit product worden gebruikt.

Raadpleeg uw dealer voor meer informatie over de juiste accessoires.

Meer informatie is beschikbaar op www.2helpU.com.

Referenties

• 2helpU

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt D28730 - Zaaghandleiding

Beschikbare talen
