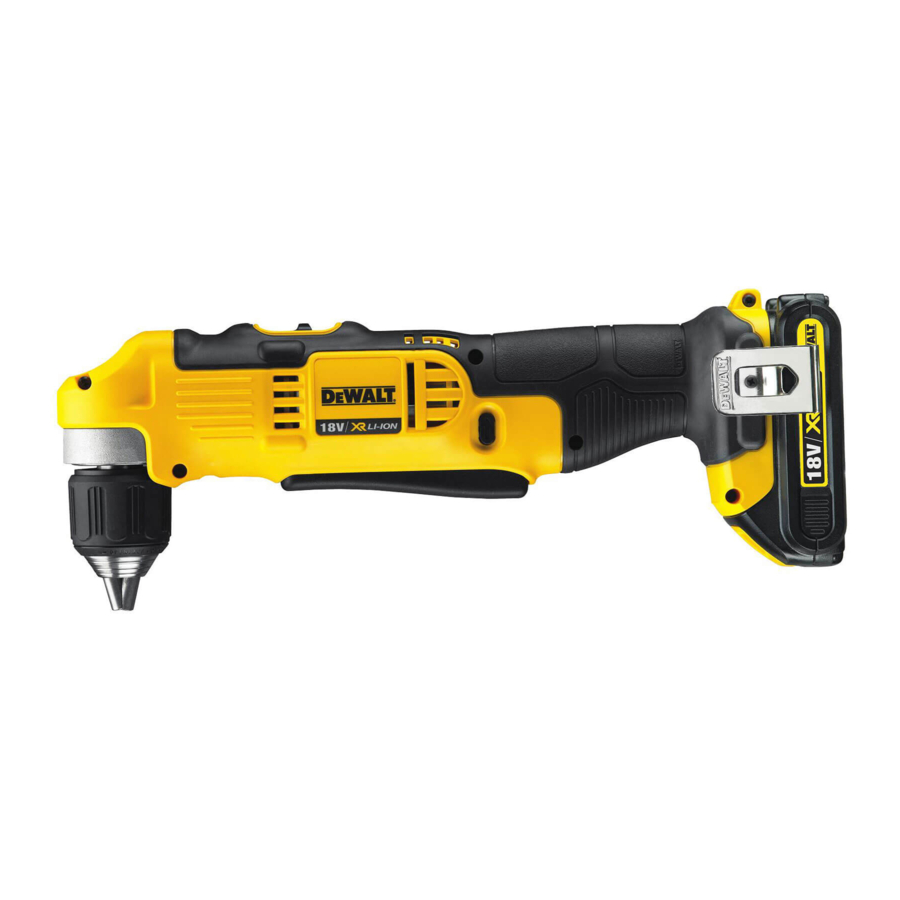

DeWalt DCD740, DCD740N-XJ, DCD740N, DCD740KN Handleiding

Technische gegevens

		DCD740
Spanning	VDC	18
Type		1
Batterijtype		Li‑Ion
Vermogen	W	360
Onbelast toerental 1e versnelling	min‑1	0–650
2e versnelling	min‑1	0–2000
Boorkopcapaciteit	mm	10
Maximale boorcapaciteit
Hout Metaal	mm mm	28 10
Gewicht (zonder accu)	kg	1.3
Geluids- en/of trillingswaarden (triax vectorsom) volgens EN62841‑2‑1.
LPA (emissie geluidsdrukniveau)	dB(A)	73
LWA (geluidsvermogensniveau)	dB(A)	84
K (onzekerheid voor het gegeven geluidsniveau)	dB(A)	3
Boren in metaal
Trillingsemissiewaarde ah, D =	m/s2	1.7
Onzekerheid K =	m/s2	1.5
Schroeven
Trillingsemissiewaarde ah =	m/s2	< 2.5
Onzekerheid K =	m/s2	1.5

Het trillings- en/of geluidsemissieniveau dat in dit informatieblad wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test die is opgenomen in EN62841 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van de blootstelling.

Het aangegeven trillings- en/of geluidsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, met andere accessoires of slecht wordt onderhouden, kan de trillings- en/of geluidsemissie verschillen. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verhogen.

Bij een schatting van de mate van blootstelling aan trillingen en/of geluid moet ook rekening worden gehouden met de momenten waarop het gereedschap is uitgeschakeld of wanneer het wel draait, maar niet daadwerkelijk werkzaam is. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verminderen.

Identificeer aanvullende veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van trillingen en/of geluid, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm (relevant voor trillingen), organisatie van werkpatronen.

Definities: Veiligheidsrichtlijnen

Lees de handleiding om het risico op letsel te verminderen.

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een dreigende gevaarsituatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot materiële schade.

Duidt op risico op elektrische schok.

Duidt op brandgevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

Veiligheid van de werkplek

1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan leiden tot verlies van controle.

Elektrische veiligheid

1. De stekkers van het elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap komt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren vergroten het risico op elektrische schokken.
5. Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in de stroombron en/of de batterij aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg altijd voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn aangebracht voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
8. Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact en/of verwijder de batterij, indien deze afneembaar is, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij beschadiging voor gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van batterijgereedschap

1. Laad alleen op met de oplader die is opgegeven door de fabrikant. Een oplader die geschikt is voor één type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding kunnen maken van de ene aansluiting naar de andere. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
4. Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
5. Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
6. Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
7. Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.

Service

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
2. Voer nooit onderhoud uit aan beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Aanvullende specifieke veiligheidsregels voor boormachines/schroevendraaiers/klopboormachines

• Draag gehoorbeschermers bij het klopboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik de extra handgrepen, indien meegeleverd met het gereedschap. Verlies van controle kan persoonlijk letsel veroorzaken.
• Zet het gereedschap goed vast voordat u het gebruikt. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap tijdens de bediening goed vast te zetten, kan verlies van controle optreden, wat kan leiden tot persoonlijk letsel.
• Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Het snijaccessoire of de bevestigingsmiddelen die in contact komen met een "onder spanning staande" draad, kunnen blootliggende metalen onderdelen van het elektrisch gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren

• Gebruik nooit een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, wat kan leiden tot breuk of verlies van controle, wat kan leiden tot persoonlijk letsel.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand of tegen uw lichaam houden is instabiel en kan leiden tot verlies van controle.
• Draag gehoorbeschermers bij het hameren gedurende langere perioden. Langdurige blootstelling aan lawaai met hoge intensiteit kan gehoorverlies veroorzaken. Tijdelijk gehoorverlies of ernstige schade aan het trommelvlies kan het gevolg zijn van hoge geluidsniveaus die worden gegenereerd door hamerboren.
• Draag een veiligheidsbril of een andere oogbescherming. Hamer- en boorwerkzaamheden veroorzaken rondvliegende splinters. Rondvliegende deeltjes kunnen permanente oogschade veroorzaken.
• Hamerboren en gereedschappen worden heet tijdens het gebruik. Draag handschoenen bij het aanraken ervan.
• Gebruik dit gereedschap niet gedurende lange perioden. Trillingen veroorzaakt door hameren kunnen schadelijk zijn voor uw handen en armen. Gebruik handschoenen om extra bescherming te bieden en de blootstelling te beperken door regelmatig rustpauzes te nemen.
• Ventilatieopeningen bedekken vaak bewegende delen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.

Restrisico's

De volgende risico's zijn inherent aan het gebruik van boren:

• Letsel veroorzaakt door aanraking van de draaiende delen of hete delen van het gereedschap.

Ondanks de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen, kunnen bepaalde restrisico's niet worden vermeden. Deze zijn:

• Gehoorbeschadiging.
• Risico op het knellen van vingers bij het verwisselen van accessoires.
• Gezondheidsrisico's veroorzaakt door het inademen van stof dat vrijkomt bij het werken met hout.
• Risico op persoonlijk letsel door rondvliegende deeltjes.
• Risico op persoonlijk letsel door langdurig gebruik.

Opladers

DeWALT-opladers vereisen geen aanpassing en zijn ontworpen om zo eenvoudig mogelijk te bedienen te zijn.

Elektrische veiligheid

De elektromotor is ontworpen voor slechts één voltage. Controleer altijd of de spanning van de accu overeenkomt met de spanning op het typeplaatje. Zorg er ook voor dat de spanning van uw oplader overeenkomt met die van uw netspanning.

Uw DeWALT-oplader is dubbel geïsoleerd in overeenstemming met EN60335; daarom is er geen aardingsdraad nodig.
Als het netsnoer beschadigd is, mag het alleen worden vervangen door DeWALT of een erkende serviceorganisatie.

Vervanging van de stekker (alleen VK & Ierland)
Als er een nieuwe stekker moet worden gemonteerd:

• Voer de oude stekker veilig af.
• Sluit de bruine draad aan op de stroomvoerende aansluiting in de stekker.
• Sluit de blauwe draad aan op de neutrale aansluiting.

Er mag geen verbinding met de aardaansluiting worden gemaakt.

Volg de montage-instructies die bij kwaliteitsstekkers worden geleverd.
Aanbevolen zekering: 3 A.

Een verlengkabel gebruiken

Een verlengsnoer mag alleen worden gebruikt als dit absoluut noodzakelijk is. Gebruik een goedgekeurde verlengkabel die geschikt is voor het opgenomen vermogen van uw oplader (zie Technische gegevens). De minimale geleiderdoorsnede is 1 mm²; de maximale lengte is 30 m.
Wanneer u een kabelhaspel gebruikt, rolt u de kabel altijd volledig af.

Belangrijke veiligheidsinstructies voor alle batterijopladers

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor compatibele batterijopladers (zie Technische gegevens).

• Lees voor gebruik van de oplader alle instructies en waarschuwingsmarkeringen op de oplader, de batterij en het product dat de batterij gebruikt.

Gevaar voor elektrische schokken. Zorg ervoor dat er geen vloeistof in de oplader komt. Elektrische schokken kunnen het gevolg zijn.

We raden het gebruik van een aardlekschakelaar aan met een lekstroom van 30mA of minder.

Brandgevaar. Laad alleen DeWALT oplaadbare batterijen op om het risico op letsel te verminderen. Andere soorten batterijen kunnen barsten en persoonlijk letsel en schade veroorzaken.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

LET OP: Onder bepaalde omstandigheden, met de oplader aangesloten op de stroomvoorziening, kunnen de blootliggende oplaadcontacten in de oplader worden kortgesloten door vreemd materiaal. Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, staalwol, aluminiumfolie of enige ophoping van metaaldeeltjes, moeten uit de buurt van de opladerholten worden gehouden. Haal de oplader altijd uit het stopcontact wanneer er geen batterij in de holte zit. Haal de stekker van de oplader uit het stopcontact voordat u deze probeert schoon te maken.

• Probeer de accu NIET op te laden met andere opladers dan die in deze handleiding. De oplader en de accu zijn speciaal ontworpen om samen te werken.
• Deze opladers zijn niet bedoeld voor ander gebruik dan het opladen van DeWALT oplaadbare batterijen. Elk ander gebruik kan leiden tot brand-, elektrische schok- of elektrocutiegevaar.
• Stel de oplader niet bloot aan regen of sneeuw.
• Trek aan de stekker en niet aan het snoer wanneer u de oplader loskoppelt. Dit vermindert het risico op schade aan de stekker en het snoer.
• Zorg ervoor dat het snoer zich op een plaats bevindt waar er niet op wordt getrapt, waarover men niet kan struikelen of anderszins kan worden blootgesteld aan schade of spanning.
• Gebruik geen verlengsnoer, tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand-, elektrische schok- of elektrocutiegevaar.
• Plaats geen voorwerpen bovenop de oplader en plaats de oplader niet op een zachte ondergrond die de ventilatieopeningen kan blokkeren en kan leiden tot overmatige interne warmte. Plaats de oplader op een plaats uit de buurt van een warmtebron. De oplader wordt geventileerd via sleuven aan de boven- en onderkant van de behuizing.
• Gebruik de oplader niet met een beschadigd snoer of stekker — laat ze onmiddellijk vervangen.
• Gebruik de oplader niet als deze een harde klap heeft gehad, is gevallen of anderszins is beschadigd. Breng hem naar een erkend servicecentrum.
• Demonteer de oplader niet; breng hem naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot een risico op elektrische schokken, elektrocutie of brand.
• In geval van een beschadigd netsnoer moet het snoer onmiddellijk worden vervangen door de fabrikant, zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om elk gevaar te voorkomen.
• Koppel de oplader los van het stopcontact voordat u begint met schoonmaken. Dit vermindert het risico op elektrische schokken. Het verwijderen van de accu vermindert dit risico niet.
• Probeer NOOIT twee opladers aan elkaar te koppelen.
• De oplader is ontworpen om te werken op een standaard 230V-netspanning. Probeer hem niet op een andere spanning te gebruiken. Dit is niet van toepassing op de voertuigoplader.

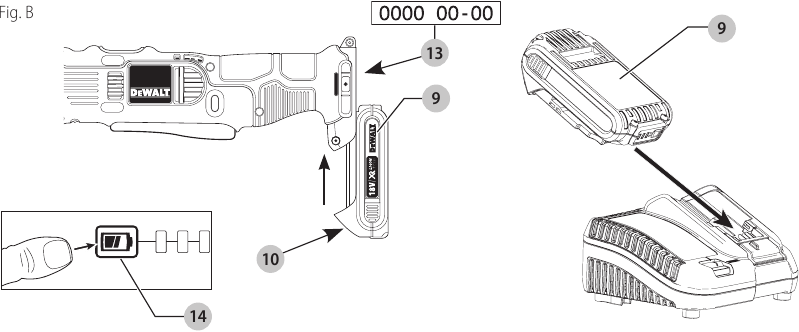

Een batterij opladen

(Afb. B)

1. Steek de stekker van de oplader in een geschikt stopcontact voordat u de accu plaatst.
2. Plaats de accu 9 in de oplader en zorg ervoor dat de accu volledig in de oplader zit. Het rode (oplaad)lampje knippert herhaaldelijk om aan te geven dat het oplaadproces is gestart.
3. Het einde van het opladen wordt aangegeven doordat het rode lampje continu blijft branden. De accu is volledig opgeladen en kan op dit moment worden gebruikt of in de oplader worden gelaten. Om de accu uit de oplader te verwijderen, drukt u op de ontgrendelknop van de accu 10 op de accu.

OPMERKING: Om maximale prestaties en levensduur van lithium‑ion-accu's te garanderen, laadt u de accu volledig op voor het eerste gebruik.

Werking van de oplader

Raadpleeg de onderstaande indicatoren voor de laadstatus van de accu.

Laadindicatoren

* Het rode lampje blijft knipperen, maar een geel indicatielampje zal tijdens deze bewerking branden. Zodra de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de oplader de oplaadprocedure.

De compatibele oplader(s) laden een defecte accu niet op. De oplader geeft een defecte batterij aan door te weigeren te branden.

OPMERKING: Dit kan ook een probleem met een oplader betekenen.
Als de oplader een probleem aangeeft, breng dan de oplader en de accu naar een erkend servicecentrum om ze te laten testen.

Vertraging bij hete/koude accu
Wanneer de oplader een accu detecteert die te warm of te koud is, start hij automatisch een vertraging bij hete/koude accu en onderbreekt hij het opladen totdat de accu een geschikte temperatuur heeft bereikt. De oplader schakelt dan automatisch over naar de oplaadmodus van de accu. Deze functie zorgt voor een maximale levensduur van de accu.
Een koude accu laadt langzamer op dan een warme accu. De accu laadt met die lagere snelheid gedurende de hele oplaadcyclus en keert niet terug naar de maximale laadsnelheid, zelfs niet als de accu opwarmt.

De DCB118-oplader is uitgerust met een interne ventilator die is ontworpen om de accu te koelen. De ventilator gaat automatisch aan wanneer de accu moet worden gekoeld. Gebruik de oplader nooit als de ventilator niet goed werkt of als de ventilatieopeningen zijn geblokkeerd. Zorg ervoor dat er geen vreemde voorwerpen in de oplader terechtkomen.

Elektronisch beveiligingssysteem
XR Li‑Ion-gereedschappen zijn ontworpen met een elektronisch beveiligingssysteem dat de accu beschermt tegen overbelasting, oververhitting of diepe ontlading.
Het gereedschap wordt automatisch uitgeschakeld als het elektronische beveiligingssysteem wordt ingeschakeld. Als dit gebeurt, plaatst u de lithium‑ion-accu op de oplader totdat deze volledig is opgeladen.

Wandmontage

Deze opladers zijn ontworpen om aan de muur te worden gemonteerd of om rechtop op een tafel of werkbank te staan. Als u de oplader aan de muur bevestigt, plaatst u deze binnen het bereik van een stopcontact en uit de buurt van een hoek of andere obstakels die de luchtstroom kunnen belemmeren. Gebruik de achterkant van de oplader als sjabloon voor de plaats van de bevestigingsschroeven aan de muur. Monteer de oplader stevig met behulp van gipsplaatschroeven (apart verkrijgbaar) van minimaal 25,4 mm lang met een schroefkopdiameter van 7–9 mm, die in het hout worden geschroefd tot een optimale diepte, waarbij ongeveer 5,5 mm van de schroef zichtbaar blijft. Lijn de sleuven aan de achterkant van de oplader uit met de blootliggende schroeven en zet ze volledig vast in de sleuven.

Instructies voor het reinigen van de oplader

Gevaar voor elektrische schokken. Koppel de oplader los van het stopcontact voordat u hem reinigt. Vuil en vet kunnen van de buitenkant van de oplader worden verwijderd met een doek of een zachte niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Accupacks

Belangrijke veiligheidsinstructies voor alle accupacks

Vermeld bij het bestellen van vervangende accupacks altijd het catalogusnummer en de spanning.
Het accupack is bij levering niet volledig opgeladen. Lees de onderstaande veiligheidsinstructies voordat u het accupack en de oplader gebruikt. Volg daarna de beschreven oplaadprocedures.

LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik hem niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Als u de accu in de oplader plaatst of uit de oplader haalt, kan het stof of de dampen ontsteken.
• Forceer nooit een accupack in de oplader. Wijzig een accupack op geen enkele manier om hem in een niet-compatibele oplader te passen, omdat het accupack kan openbarsten en ernstig persoonlijk letsel kan veroorzaken.
• Laad de accupacks alleen op in DeWALT-opladers.
• NIET spatten of onderdompelen in water of andere vloeistoffen.
• Bewaar of gebruik het gereedschap en het accupack niet op plaatsen waar de temperatuur onder 4 ˚C (39,2 ºF) kan dalen (zoals buiten in schuren of metalen gebouwen in de winter) of 40 ºC (104 ºF) kan bereiken of overschrijden (zoals buiten in schuren of metalen gebouwen in de zomer).
• Verbrand het accupack niet, zelfs niet als het ernstig beschadigd of volledig versleten is. Het accupack kan in brand exploderen. Er ontstaan giftige dampen en materialen wanneer lithium-ionaccupacks worden verbrand.
• Als de inhoud van de accu in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water. Als er accuvloeistof in het oog komt, spoel het open oog dan 15 minuten lang met water of totdat de irritatie ophoudt. Als medische hulp nodig is, bestaat de accuelektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende accucellen kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Als de symptomen aanhouden, zoek dan medische hulp.

Brandgevaar. Accuvloeistof kan ontvlambaar zijn als deze wordt blootgesteld aan vonken of vlammen.

Probeer nooit om het accupack om welke reden dan ook te openen. Plaats het accupack niet in de oplader als de behuizing van het accupack is gebarsten of beschadigd. Het accupack niet pletten, laten vallen of beschadigen. Gebruik geen accupack of oplader die een scherpe stoot heeft gekregen, is gevallen, overreden of op een andere manier is beschadigd (d.w.z. doorboord met een spijker, geraakt met een hamer, betreden). Elektrische schok of elektrocutie kan het gevolg zijn. Beschadigde accupacks moeten worden teruggestuurd naar het servicecentrum voor recycling.

Brandgevaar. Bewaar of vervoer het accupack niet zo dat metalen voorwerpen in contact kunnen komen met blootliggende accupolen. Plaats het accupack bijvoorbeeld niet in schorten, zakken, gereedschapskisten, productkoffers, laden enz. met losse spijkers, schroeven, sleutels enz. een stabiele ondergrond waar het geen struikelgevaar veroorzaakt.

Plaats het gereedschap, wanneer het niet in gebruik is, op zijn kant op of valgevaar. Sommige gereedschappen met grote accupacks staan rechtop op het accupack, maar kunnen gemakkelijk worden omgestoten.

Transport

Brandgevaar. Het transporteren van accu's kan mogelijk brand veroorzaken als de accupolen onbedoeld in contact komen met geleidende materialen. Zorg er bij het transporteren van accu's voor dat de accupolen beschermd en goed geïsoleerd zijn van materialen die er contact mee kunnen maken en kortsluiting kunnen veroorzaken.

OPMERKING: Lithium-ionaccu's mogen niet in ingecheckte bagage worden geplaatst.

DeWALT-accu's voldoen aan alle toepasselijke transportvoorschriften zoals voorgeschreven door industriële en wettelijke normen, waaronder VN-aanbevelingen over het transport van gevaarlijke goederen; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations en de Europese overeenkomst betreffende
Het internationale vervoer van gevaarlijke goederen over de weg (ADR). Lithium-ioncellen en -accu's zijn getest volgens paragraaf 38.3 van de VN-aanbevelingen over het handboek voor beproevingen en criteria voor het transport van gevaarlijke goederen.
In de meeste gevallen is het verzenden van een DeWALT-accupack uitgezonderd van classificatie als een volledig gereguleerd klasse 9 gevaarlijk materiaal. Over het algemeen vereisen alleen zendingen met een lithium-ionaccu met een energievermogen van meer dan 100 wattuur (Wh) dat ze worden verzonden als volledig gereguleerde klasse 9. Alle lithium-ionaccu's hebben het Wattuur-vermogen op de verpakking gemarkeerd. Bovendien raadt DeWALT vanwege de complexiteit van de regelgeving af om lithium-ionaccupacks alleen per luchtvracht te verzenden, ongeacht het Wattuur-vermogen. Zendingen van gereedschap met accu's (combikits) kunnen als uitzondering per luchtvracht worden verzonden als het Wattuur-vermogen van het accupack niet groter is dan 100 Wh.
Ongeacht of een zending als uitzondering of als volledig gereguleerd wordt beschouwd, is het de verantwoordelijkheid van de verzender om de meest recente voorschriften te raadplegen voor verpakking, etikettering/markering en documentatievereisten.
De informatie in dit gedeelte van de handleiding wordt te goeder trouw verstrekt en wordt verondersteld accuraat te zijn op het moment dat het document werd gemaakt. Er wordt echter geen garantie, uitdrukkelijk of impliciet, gegeven. Het is de verantwoordelijkheid van de koper om ervoor te zorgen dat zijn activiteiten voldoen aan de toepasselijke voorschriften.

De FlEXVOLT^TM-accu transporteren
De DeWALT FLEXVOLT^TM-accu heeft twee modi: Gebruik en Transport.

Gebruiksmodus: wanneer de FLEXVOLT^TM-accu los staat of zich in een DeWALT 18V-product bevindt, werkt hij als een 18V-accu. Wanneer de FLEXVOLT^TM-accu zich in een 54V- of een 108V-product (twee 54V-accu's) bevindt, werkt hij als een 54V-accu.

Transportmodus: wanneer de dop op de FLEXVOLT^TM-accu is bevestigd, bevindt de accu zich in de transportmodus. Bewaar de dop voor verzending.

In de transportmodus worden reeksen cellen elektrisch losgekoppeld in het pack, wat resulteert in 3 accu's met een lager wattuurvermogen (Wh) in vergelijking met 1 accu met een hoger wattuurvermogen. Deze verhoogde hoeveelheid van 3 accu's met het lagere wattuurvermogen kan het pack vrijstellen van bepaalde transportvoorschriften die worden opgelegd aan de hogere wattuuraccu's.

Bijvoorbeeld: de Transport
Wh-waarde kan 3 x 36 Wh aangeven, wat betekent 3 accu's van elk 36 Wh. De Use Wh-waarde kan 108 Wh aangeven (1 accu geïmpliceerd).

Voorbeeld van markering van het gebruiks- en transportlabel

Opslag aanbevelingen

1. De beste opslagplaats is een koele en droge plaats, uit de buurt van direct zonlicht en overtollige warmte of kou. Voor optimale accuprestaties en levensduur, bewaar accupacks op kamertemperatuur wanneer ze niet in gebruik zijn.
2. Voor langdurige opslag wordt aanbevolen om een volledig opgeladen accupack op een koele, droge plaats buiten de oplader te bewaren voor optimale resultaten.

OPMERKING: Accupacks mogen niet volledig ontladen worden bewaard. Het accupack moet voor gebruik opnieuw worden opgeladen.

labels op oplader en accupack

Naast de pictogrammen die in deze handleiding worden gebruikt, kunnen de labels op de oplader en het accupack de volgende pictogrammen weergeven:

Lees de handleiding voor gebruik.

Zie Technische gegevens voor de oplaadtijd.

Niet peilen met geleidende voorwerpen.

Laad geen beschadigde accupacks op.

Niet blootstellen aan water.

Laat defecte snoeren onmiddellijk vervangen

Laad alleen op tussen 4 ˚C en 40 ˚C.

Alleen voor gebruik binnenshuis.

Gooi het accupack weg met de nodige zorg voor het milieu.

Laad DeWALT-accupacks alleen op met daarvoor bestemde DeWALT-opladers. Het opladen van andere accupacks dan de daarvoor bestemde DeWALT-accu's met een DeWALT-oplader kan ertoe leiden dat ze barsten of tot andere gevaarlijke situaties leiden.

Het accupack niet verbranden.

GEBRUIK (zonder transportdop). Voorbeeld: Wh-waarde geeft 108 Wh aan (1 accu met 108 Wh).

TRANSPORT (met ingebouwde transportdop). Voorbeeld: Wh-waarde geeft 3 x 36 Wh aan (3 accu's van 36 Wh).

Accutype

De volgende gereedschappen werken op een 18 volt-accupack: DCD740.
Deze accupacks kunnen worden gebruikt: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Raadpleeg Technische gegevens voor meer informatie.

Inhoud van de verpakking

De verpakking bevat:

1 Boormachine
1 Oplader
1 Accu
1 Gereedschapskoffer
1 Gebruiksaanwijzing

OPMERKING: Accu's, opladers en gereedschapskoffers zijn niet inbegrepen bij N‑modellen.

• Controleer of het gereedschap, de onderdelen of de accessoires tijdens het transport beschadigd zijn.
• Neem de tijd om deze handleiding grondig te lezen en te begrijpen voordat u het apparaat gebruikt.

Markeringen op gereedschap

De volgende pictogrammen staan op het gereedschap: a

Lees de gebruiksaanwijzing voor gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

Zichtbare straling. Niet in het licht staren.

Positie datumcode

(Fig. B)

De datumcode 13, die ook het productiejaar bevat, is in de behuizing gedrukt.

Voorbeeld:
2021 XX XX
Jaar en week van fabricage

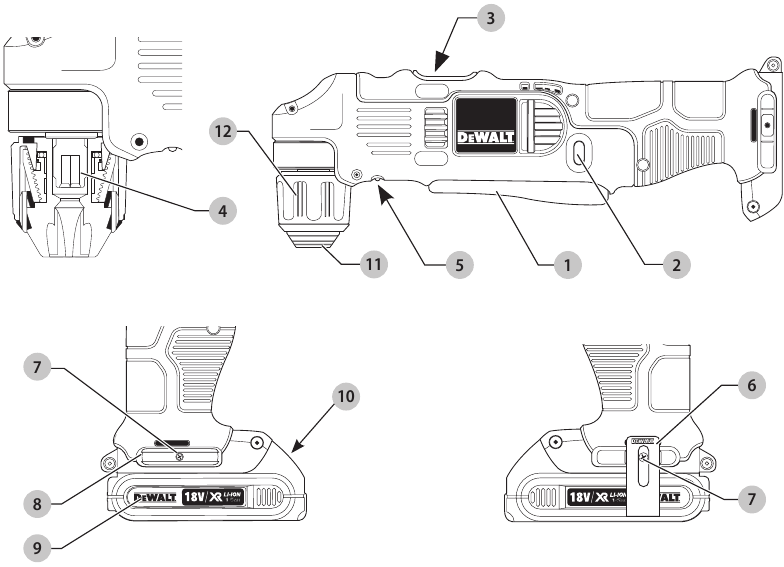

Beschrijving

(Fig. A)

Wijzig nooit het elektrisch gereedschap of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

1. Pedaalschakelaar
2. Vooruit/achteruit-bedieningsknop
3. Versnellingspook
4. Diepe zeskantzak
5. Werklicht
6. Riempiek
7. Bevestigingsschroef
8. Bitclip
9. Accu
10. Accu-ontgrendelknop
11. Boorkop met diepe zeskantzak

Beoogd gebruik

Deze boormachines zijn ontworpen voor professioneel boren en schroeven.

NIET gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.

Deze boormachines zijn professionele elektrische gereedschappen. Laat kinderen NIET in contact komen met het gereedschap. Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

• Jonge kinderen en zwakke personen. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of zwakke personen zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens; gebrek aan ervaring, kennis of vaardigheden, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product.

MONTAGE EN AANPASSINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u de accu losvoordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Gebruik alleen DeWALT-accu's en -opladers.

De accu in het gereedschap plaatsen en verwijderen

(Fig. B)

OPMERKING: Zorg ervoor dat uw accu 9 volledig is opgeladen.

De accu in de handgreep van het gereedschap plaatsen

1. Lijn de accu 9 uit met de rails in de handgreep van het gereedschap (Fig. B).
2. Schuif hem in de handgreep totdat de accu stevig in het gereedschap zit en zorg ervoor dat u de vergrendeling hoort vastklikken.

De accu uit het gereedschap verwijderen

1. Druk op de accu-ontgrendelknop 10 en trek de accu stevig uit de handgreep van het gereedschap.
2. Plaats de accu in de oplader zoals beschreven in het gedeelte over de oplader in deze handleiding.

Accu's met brandstofmeter

(Fig. B)

Sommige DeWALT-accu's zijn voorzien van een brandstofmeter die bestaat uit drie groene ledlampjes die de resterende lading van de accu aangeven.

Om de brandstofmeter te activeren, houdt u de brandstofmeterknop 14 ingedrukt. Een combinatie van de drie groene ledlampjes licht op en geeft de resterende lading aan. Wanneer de lading van de accu onder de bruikbare limiet is, licht de brandstofmeter niet op en moet de accu worden opgeladen.

OPMERKING: De brandstofmeter geeft slechts een indicatie van de resterende lading van de accu. Het geeft geen indicatie van de functionaliteit van het gereedschap en is afhankelijk van productcomponenten, temperatuur en toepassing door de eindgebruiker.

Pedaalschakelaar met variabele snelheid

(Fig. A)

Om het gereedschap in te schakelen, knijpt u in de pedaalschakelaar 1. Om het gereedschap uit te schakelen, laat u de pedaalschakelaar los. Uw gereedschap is uitgerust met een rem. De boorkop stopt zodra de pedaalschakelaar volledig is losgelaten.
Met de schakelaar voor variabele snelheid kunt u de beste snelheid kiezen voor een bepaalde toepassing. Hoe verder u in het pedaal knijpt, hoe sneller het gereedschap werkt. Gebruik lagere snelheden voor het starten van gaten zonder centerpons, boren in metalen of kunststoffen, schroeven en boren in keramiek. Hogere snelheden zijn beter voor het boren in hout, houtcomposieten en voor het gebruik van schuur- en polijstaccessoires. Gebruik voor een maximale levensduur van het gereedschap de variabele snelheid alleen voor het starten van gaten of bevestigingsmiddelen.

OPMERKING: Continu gebruik in het variabele snelheidsbereik wordt niet aanbevolen. Het kan de schakelaar beschadigen en moet worden vermeden.

Vooruit/Achteruit-bedieningsknop

(Fig. A)

Een vooruit/achteruit-bedieningsknop 2 bepaalt de draairichting van het gereedschap en dient tevens als vergrendelknop.
Om de voorwaartse rotatie te selecteren, laat u de pedaalschakelaar los en drukt u op de vooruit/achteruit-bedieningsknop aan de rechterkant van het gereedschap.
Om de achteruit te selecteren, laat u de pedaalschakelaar los en drukt u op de vooruit/achteruit-bedieningsknop aan de linkerkant van het gereedschap.
De middelste positie van de bedieningsknop vergrendelt het gereedschap in de uit-stand.

OPMERKING: Wanneer het gereedschap niet in gebruik is of wordt vervoerd, houdt u de knop in de middelste vergrendelstand.
Zorg ervoor dat de trekker is losgelaten wanneer u de positie van de bedieningsknop wijzigt.

OPMERKING: De eerste keer dat het gereedschap wordt gebruikt nadat de draairichting is gewijzigd, kunt u bij het opstarten een klik horen. Dit is normaal en duidt niet op een probleem.

Dubbel bereik versnelling

(Fig. A)

Met de functie voor dubbel bereik van uw boormachine/schroevendraaier kunt u schakelen voor meer veelzijdigheid.

1. Om snelheid 1 (hoge koppelinstelling) te selecteren, schakelt u het gereedschap uit en laat u het stoppen. Schuif de versnellingspook 3 naar voren (richting de boorkop).
2. Om snelheid 2 (lage koppelinstelling) te selecteren, schakelt u het gereedschap uit en laat u het stoppen. Schuif de versnellingspook terug (weg van de boorkop).

OPMERKING: Schakel niet tijdens het draaien van het gereedschap. Laat de boormachine altijd volledig tot stilstand komen voordat u schakelt. Als u problemen ondervindt bij het schakelen, zorg er dan voor dat de versnellingspook voor dubbel bereik volledig naar voren of volledig naar achteren is geschoven.

Werklicht

(Fig. A)

Het werklicht 5 bevindt zich tussen de boorkop en de pedaalschakelaar. Het werklicht wordt geactiveerd wanneer de pedaalschakelaar wordt ingedrukt. Wanneer het pedaal wordt losgelaten, blijft het werklicht maximaal 20 seconden branden.

OPMERKING: Het werklicht is bedoeld voor het verlichten van het directe werkoppervlak en is niet bedoeld om als zaklamp te worden gebruikt.

Een bit of accessoire in een sleutelloze boorkop plaatsen

(Fig. A)

Probeer niet om boorbits (of een andere accessoire) vast te draaien door het voorste deel van de boorkop vast te pakken en het gereedschap in te schakelen. Dit kan leiden tot schade aan de boorkop en persoonlijk letsel. Vergrendel altijd de trekkerschakelaar en koppel het gereedschap los van de stroombron wanneer u accessoires verwisselt.

Zorg er altijd voor dat de bit vastzit voordat u het gereedschap start. Een losse bit kan uit het gereedschap worden geworpen, wat mogelijk persoonlijk letsel kan veroorzaken.

Uw gereedschap is voorzien van een sleutelloze boorkop met één roterende huls 12 voor bediening van de boorkop met één hand. Om een boorbit of andere accessoire te plaatsen, volgt u deze stappen.

1. Schakel het gereedschap uit en verwijder de accu.
2. Pak de zwarte huls van de boorkop met één hand vast en gebruik de andere hand om het gereedschap vast te zetten. Draai de huls ver genoeg tegen de klok in om de gewenste accessoire te kunnen plaatsen.
3. Plaats de accessoire ongeveer 19 mm in de boorkop en draai hem stevig vast door de boorkophuls met één hand met de klok mee te draaien terwijl u het gereedschap met de andere hand vasthoudt. Uw gereedschap is uitgerust met een automatisch spindelvergrendelmechanisme. Hierdoor kunt u de boorkop met één hand openen en sluiten.

Zorg ervoor dat u de boorkop met één hand op de boorkophuls en één hand op het gereedschap vasthoudt om maximale stevigheid te garanderen. Om de accessoire los te maken, herhaalt u de bovenstaande stappen 1 en 2.

Diepe zeskantzak

(Fig. A)

Uw gereedschap is voorzien van een diepe zeskantzak 4 die door en achter de boorkop 11 loopt. Hierdoor kan een 1/4" zeskantbit van 51 mm of langer verder in het apparaat worden geplaatst voor toepassingen van dichtbij. Met de boorkopbekken volledig geopend (zoals beschreven in Een bit of accessoire in een sleutelloze boorkop plaatsen) plaatst u een 1/4" zeskantbit volledig in en door de boorkop. De boorkop kan vervolgens worden vastgedraaid zoals vermeld onder Plaatsen van een bit of accessoire in een sleutelloze boorkop.

Riempiek en magnetische bithouder

(Fig. A)

Optionele accessoires

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u ALLEEN de riempiek van het gereedschap om het gereedschap aan een werkriem te hangen. Gebruik de riempiek NIET voor het vastbinden of vastzetten van het gereedschap aan een persoon of object tijdens gebruik. Hang het gereedschap NIET boven het hoofd of hang objecten aan de riempiek.

Om het risico op ernstig persoonlijk letsel te verminderen, moet u ervoor zorgen dat de schroef waarmee de riempiek is bevestigd, goed vastzit.

Om het risico op persoonlijk letsel of schade te verminderen, gebruik de riempiek NIET om de boormachine op te hangen tijdens het gebruik als schijnwerper.

Gebruik bij het bevestigen of vervangen van de riempiek 6 of de magnetische bithouder 8 alleen de meegeleverde bevestigingsschroef 7. Zorg ervoor dat u de schroef goed vastdraait. De riempiek en de magnetische bithouder kunnen met behulp van de meegeleverde schroef aan beide zijden van het gereedschap worden bevestigd, zodat deze geschikt zijn voor links- of rechtshandige gebruikers. Als de piek of magnetische bithouder helemaal niet gewenst is, kan deze van het gereedschap worden verwijderd.

Om de riempiek of bitclip te verplaatsen, verwijdert u de schroef waarmee deze op zijn plaats wordt gehouden en monteert u deze opnieuw aan de andere kant. Zorg ervoor dat u de schroef goed vastdraait.

WERKING

Gebruiksaanwijzing

Neem altijd de veiligheidsinstructies en toepasselijke voorschriften in acht.

Om het risico op ernstig letsel te verminderen, schakelt u het gereedschap uit en koppelt u de batterij los voordat u aanpassingen maakt of hulpstukken/accessoires verwijdert of installeert. Een onbedoelde start kan letsel veroorzaken.

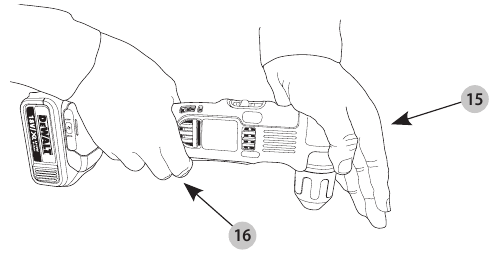

Juiste handpositie

(Afb. C)

Om het risico op ernstig letsel te verminderen,
ALTIJD de juiste handpositie gebruiken zoals afgebeeld.

Om het risico op ernstig letsel te verminderen, ALTIJD stevig vasthouden in afwachting van een plotselinge reactie.

Voor de juiste handpositie is één hand bovenop de boor 15 nodig, zoals afgebeeld, met de andere hand op de hoofdhandgreep 16 .

Boorbediening

(Afb. A)

OM HET RISICO OP PERSOONLIJK LETSEL TE VERMINDEREN, ALTIJD ervoor zorgen dat het werkstuk stevig is verankerd of vastgeklemd. Als u dun materiaal boort, gebruikt u een houten "achterblok" om schade aan het materiaal te voorkomen.

1. Selecteer het gewenste toerental-/koppelbereik met behulp van de versnellingspook 3 om het toerental en het koppel af te stemmen op de geplande bewerking.
2. Gebruik voor HOUT spiraalboren, steekbeitels, krachtboren of gatzagen. Gebruik voor METAAL spiraalboren van snelstaal of gatzagen. Gebruik een snijolie bij het boren van metalen. De uitzonderingen zijn gietijzer en messing, die droog moeten worden geboord.
3. Oefen altijd druk uit in een rechte lijn met de boor. Gebruik genoeg druk om de boor te laten bijten, maar duw niet hard genoeg om de motor te laten afslaan of de boor te laten afwijken.
4. Houd het gereedschap stevig vast met beide handen om de draaiende beweging van de boor te beheersen.
5. ALS DE BOOR AFSLAG, komt dit meestal doordat deze overbelast is. LAAT DE SCHAKELAAR ONMIDDELLIJK LOS, verwijder de boor uit het werkstuk en bepaal de oorzaak van het afslaan. KLIK DE SCHAKELAAR NIET AAN EN UIT IN EEN POGING OM EEN AFGESLAGEN BOOR TE STARTEN – DIT KAN DE BOOR BESCHADIGEN.
6. Laat de motor draaien wanneer u de boor uit een geboord gat trekt. Dit helpt vastlopen voorkomen.

Schroevendraaierbediening

(Afb. A)

1. Selecteer het gewenste toerental-/koppelbereik met behulp van de dual range versnellingspook 3 om het toerental en het koppel van de geplande bewerking aan te passen.
2. Plaats het gewenste bevestigingsaccessoire in de boorkop zoals u elke boor zou doen.

ONDERHOUD

Uw elektrisch gereedschap is ontworpen om gedurende een lange periode te werken met een minimum aan onderhoud. Een continue, bevredigende werking is afhankelijk van een goed onderhoud van het gereedschap en regelmatige reiniging.

Om het risico op ernstig letsel te verminderen, schakelt u het gereedschap uit en koppelt u de batterij los voordat u aanpassingen maakt of hulpstukken/accessoires verwijdert of installeert. Een onbedoelde start kan letsel veroorzaken.

De oplader en de batterij zijn niet onderhoudsgevoelig.

Smering

Uw elektrisch gereedschap vereist geen extra smering.

Reiniging

Blaas vuil en stof uit de hoofdbehuizing met droge lucht zo vaak als er vuil wordt gezien dat zich ophoopt in en rond de ventilatieopeningen. Draag een goedgekeurde veiligheidsbril en een goedgekeurd stofmasker bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet‑metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Optionele accessoires

Aangezien accessoires, anders dan die worden aangeboden door D_eWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.

Raadpleeg uw dealer voor meer informatie over de juiste accessoires.

Oplaadbare batterij

Deze batterij met lange levensduur moet worden opgeladen wanneer deze onvoldoende vermogen levert bij klussen die voorheen gemakkelijk werden gedaan. Gooi hem aan het einde van zijn technische levensduur weg met de nodige zorg voor ons milieu:

• Laat de batterij volledig leeglopen en verwijder deze vervolgens uit het gereedschap.
• Li‑Ion-cellen zijn recyclebaar. Breng ze naar uw dealer of een lokaal recyclingstation. De ingezamelde batterijen worden gerecycled of op de juiste manier afgevoerd.

CONTACT

Verenigd Koninkrijk
Tel: 01753‑567055
Fax: 01753‑572112

emeaservice@sbdinc.com

www.dewalt.co.uk

Referenties

• Elektrisch gereedschap | Opslag | Tuinieren | DEWALT

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt DCD740, DCD740N-XJ, DCD740N, DCD740KN Handleiding

Beschikbare talen
