DeWalt DCD776, DCD771, DCD776D2T Handleiding

VEILIGHEIDSVOORSCHRIFTEN DEFINITIES

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot materiële schade.

Duidt op risico op elektrische schokken.
Duidt op brandgevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

1. Veiligheid van het werkgebied
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die stof of dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
   6. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
   7. Als er voorzieningen zijn voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat u niet misleiden door de vertrouwdheid die u door veelvuldig gebruik van gereedschap hebt opgedaan en negeer de veiligheidsprincipes van het gereedschap niet. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
   2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of verwijder de batterij, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in de handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
   7. Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits, enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.
5. Gebruik en onderhoud van batterijgereedschap
   1. Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor een bepaald type batterij, kan brandgevaar veroorzaken bij gebruik met een andere batterij.
   2. Gebruik elektrisch gereedschap alleen met de daarvoor bestemde batterijen. Het gebruik van andere batterijen kan een risico op letsel en brand veroorzaken.
   3.
      Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
   4.
      Onder extreme omstandigheden kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Spoel af met water als er per ongeluk contact optreedt. Zoek bovendien medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen batterij of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
   6. Stel een batterij of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies op en laad de batterij of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.
6. Service
   1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
   2. Voer nooit onderhoud uit aan beschadigde batterijen. Onderhoud aan batterijen mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidsinstructies voor alle werkzaamheden

• Draag gehoorbeschermers tijdens het klopboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Houd het elektrische gereedschap vast aan geïsoleerde grijpvlakken wanneer u een werkzaamheid uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Als het snijaccessoire of de bevestigingsmiddelen in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" worden en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren

• Werk nooit met een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder het werkstuk te raken, wat kan leiden tot persoonlijk letsel.
• Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder het werkstuk te raken, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, waardoor ze breken of de controle verliezen, wat kan leiden tot persoonlijk letsel.

Aanvullende specifieke veiligheidsregels voor boren/schroevendraaiers/klopboormachines

• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle.
• Draag een veiligheidsbril of andere oogbescherming. Hamer- en boorwerkzaamheden veroorzaken het wegvliegen van splinters. Wegvliegende deeltjes kunnen permanente oogschade veroorzaken.
• Boren en gereedschappen worden heet tijdens het gebruik. Draag handschoenen bij het aanraken ervan.
• Gebruik dit gereedschap niet gedurende lange perioden. Trillingen veroorzaakt door de hamerwerking kunnen schadelijk zijn voor uw handen en armen. Gebruik handschoenen om extra bescherming te bieden en beperk de blootstelling door regelmatig rustperioden te nemen.
• Luchtopeningen bedekken vaak bewegende delen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

Restrisico's
De volgende risico's zijn inherent aan het gebruik van boren:

• Letsel veroorzaakt door het aanraken van de draaiende delen of hete delen van het gereedschap.

Ondanks de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen kunnen bepaalde rest risico's niet worden vermeden. Deze zijn:

• Gehoorbeschadiging.
• Risico op het beknellen van vingers bij het verwisselen van accessoires.
• Gezondheidsrisico's veroorzaakt door het inademen van stof dat vrijkomt bij het werken met hout.
• Risico op persoonlijk letsel door rondvliegende deeltjes.
• Risico op persoonlijk letsel door langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

TECHNISCHE GEGEVENS

Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

BATTERIJTYPE

Raadpleeg de handleiding van de batterij/lader voor meer informatie.

MARKERINGEN OP HET GEREEDSCHAP

De volgende pictogrammen worden op het gereedschap weergegeven:
Lees de gebruiksaanwijzing voor gebruik.
Zichtbare straling. Niet in het licht staren.

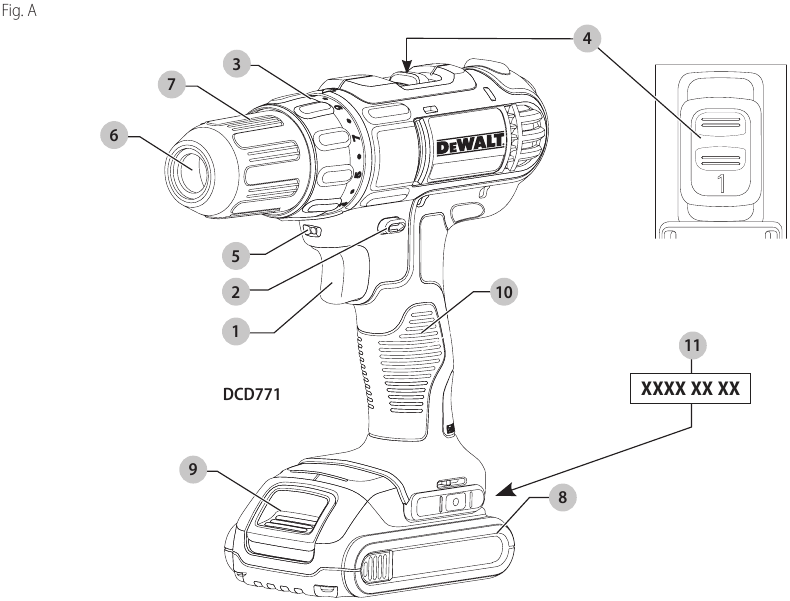

BESCHRIJVING

Wijzig nooit het elektrische gereedschap of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

(Fig. A)

1. Schakelaar
2. Knop voor vooruit/achteruit
3. Koppelafstelring
4. Versnellingspook
5. Werklicht
6. Sleutelloze boorkop
7. Boorkopmof
8. Accupack
9. Accu-ontgrendelknop
10. Hoofdhandgreep
11. Datumcode

POSITIE DATUMCODE

(Fig. A)
De productiedatumcode bestaat uit een 4-cijferig jaar, gevolgd door een 2-cijferige week en wordt uitgebreid met een 2-cijferige fabriekscode.

BEOOGD GEBRUIK

Deze boormachines/schroevendraaiers/klopboormachines zijn ontworpen voor professioneel boren, percussieboren en schroeftoepassingen.
NIET gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.
Deze boormachines/schroevendraaiers/klopboormachines zijn professionele elektrische gereedschappen.
NIET toestaan dat kinderen in contact komen met het gereedschap.
Toezicht is vereist wanneer onervaren bedieners dit gereedschap gebruiken.

• Jonge kinderen en invaliden. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of invalide personen zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens; gebrek aan ervaring, kennis of vaardigheden, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product.

MONTAGE EN AFSTELLINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en ontkoppelt u het accupack voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Gebruik alleen DeWALT-accu's en -laders.

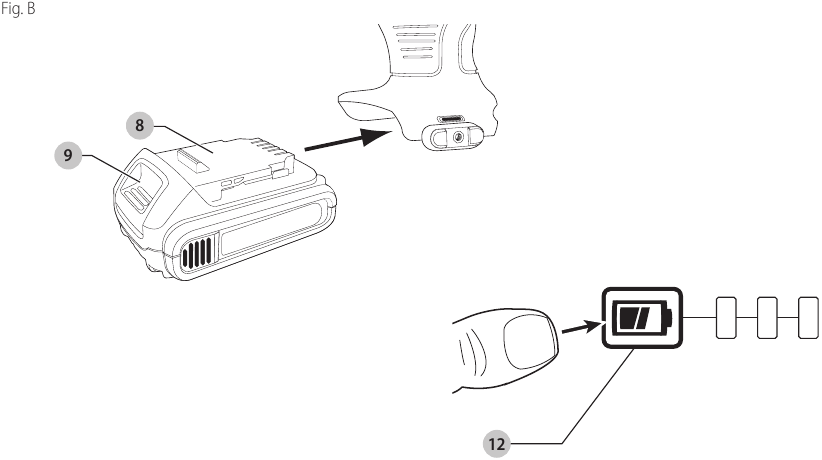

Het plaatsen en verwijderen van het accupack van het gereedschap

(Fig. B)
OPMERKING: Zorg ervoor dat uw accupack volledig is opgeladen.

De accupack in de gereedschapshandgreep installeren

1. Lijn het accupack uit met de rails in de handgreep van het gereedschap (Fig. B).
2. Schuif het in de handgreep totdat het accupack stevig in het gereedschap zit en zorg ervoor dat u de vergrendeling hoort vastklikken.

De accupack uit het gereedschap verwijderen

1. Druk op de accu-ontgrendelknop en trek het accupack stevig uit de gereedschapshandgreep.
2. Plaats het accupack in de lader.

Accupacks met brandstofmeter

(Fig. B)
Sommige DeWALT-accupacks zijn voorzien van een brandstofmeter, die bestaat uit drie groene ledlampjes die het laadniveau van het accupack aangeven.
Om de brandstofmeter te activeren, houdt u de brandstofmeterknop ingedrukt. Een combinatie van de drie groene ledlampjes licht op en geeft het resterende laadniveau aan. Wanneer het laadniveau van de accu onder de bruikbare limiet ligt, licht de brandstofmeter niet op en moet de accu worden opgeladen.
OPMERKING: De brandstofmeter is slechts een indicatie van de resterende lading van het accupack. Het geeft geen gereedschapsfunctionaliteit aan en is onderhevig aan variatie op basis van productcomponenten, temperatuur en toepassing door de eindgebruiker.

Schakelaar met variabele snelheid

(Fig. A)
Om het gereedschap in te schakelen, knijpt u in de schakelaar met variabele snelheid . Om het gereedschap uit te schakelen, laat u de schakelaar los. Uw gereedschap is uitgerust met een rem. De boorkop stopt zodra de schakelaar volledig is losgelaten.

OPMERKING: Continu gebruik in het variabele snelheidsbereik wordt niet aanbevolen. Het kan de schakelaar beschadigen en moet worden vermeden.

Knop voor vooruit/achteruit

(Fig. A)
Een knop voor vooruit/achteruit bepaalt de draairichting van het gereedschap en dient ook als vergrendelknop.
Om voorwaartse rotatie te selecteren, laat u de schakelaar los en drukt u op de knop voor voorwaarts/achterwaarts aan de rechterkant van het gereedschap.
Om achteruit te selecteren, laat u de schakelaar los en drukt u op de knop voor vooruit/achteruit aan de linkerkant van het gereedschap.
De middelste positie van de bedieningsknop vergrendelt het gereedschap in de uit-stand. Wanneer u de positie van de bedieningsknop wijzigt, moet u ervoor zorgen dat de schakelaar is losgelaten.

OPMERKING: De eerste keer dat het gereedschap wordt gebruikt na het wijzigen van de draairichting, kunt u bij het opstarten een klik horen. Dit is normaal en duidt niet op een probleem.

Koppelafstelring

(Fig. A)
Uw gereedschap heeft een instelbaar koppel-schroevendraaiermechanisme voor het aandrijven en verwijderen van een breed scala aan bevestigingsmiddelen en maten en, in sommige modellen, een hamermechanisme voor het boren in metselwerk. Rondom de koppelafstelring staan cijfers, een boorbitsymbool en op sommige modellen een hamersymbool. Deze cijfers worden gebruikt om de koppeling in te stellen om een koppelbereik te leveren. Hoe hoger het cijfer op de ring, hoe hoger het koppel en hoe groter het bevestigingsmiddel dat kan worden aangedreven. Om een van de cijfers te selecteren, draait u totdat het gewenste cijfer is uitgelijnd met de pijl.

Dubbel bereik versnellingen

(Fig. A)
Met de functie voor dubbel bereik van uw boormachine/schroevendraaier/klopboormachine kunt u van versnelling wisselen voor meer veelzijdigheid.

1. Om snelheid 1 (hoge koppelinstelling) te selecteren, schakelt u het gereedschap uit en laat u het stoppen. Schuif de versnellingspook naar voren (naar de boorkop).
2. Om snelheid 2 (lage koppelinstelling) te selecteren, schakelt u het gereedschap uit en laat u het stoppen. Schuif de versnellingspook terug (weg van de boorkop).

OPMERKING: Verwissel geen versnellingen wanneer het gereedschap draait. Laat de boormachine altijd volledig tot stilstand komen voordat u van versnelling wisselt. Als u problemen ondervindt bij het verwisselen van versnellingen, zorg er dan voor dat de versnellingspook met dubbel bereik volledig naar voren of volledig naar achteren is geduwd.

Werklicht

(Fig. A)
Er bevindt zich een werklicht net boven de schakelaar .
Het werklicht wordt geactiveerd wanneer de schakelaar wordt ingedrukt. Wanneer de schakelaar wordt losgelaten, blijft het werklicht tot 20 seconden branden.
OPMERKING: Het werklicht is bedoeld om het directe werkoppervlak te verlichten en is niet bedoeld om als zaklamp te worden gebruikt.

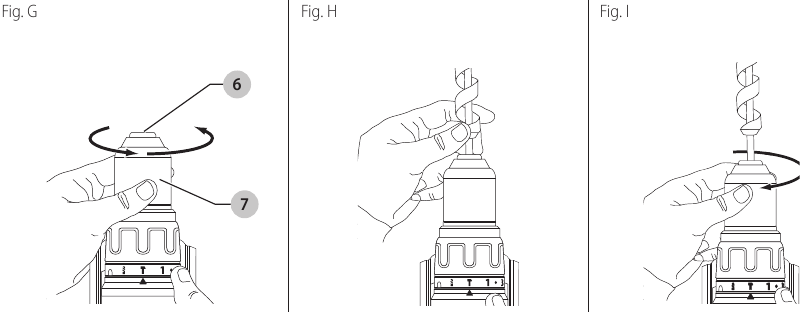

Sleutelloze boorkop met enkele mof

Probeer niet om boorbits (of andere accessoires) vast te draaien door het voorste deel van de boorkop vast te pakken en het gereedschap in te schakelen. Dit kan leiden tot schade aan de boorkop en persoonlijk letsel. Vergrendel altijd de schakelaar en verwijder de accu van het gereedschap bij het verwisselen van accessoires.

Zorg er altijd voor dat de bit vastzit voordat u het gereedschap start. Een losse bit kan uit het gereedschap worden geworpen, wat mogelijk persoonlijk letsel kan veroorzaken.

(Fig. A, G–I)
Uw gereedschap is voorzien van een sleutelloze boorkop met één roterende boorkopmof voor bediening van de boorkop met één hand. Om een boorbit of ander accessoire te plaatsen, volgt u deze stappen.

1. Schakel het gereedschap uit en verwijder het accupack.
2. Pak de zwarte mof van de boorkop met één hand vast en gebruik de andere hand om het gereedschap vast te zetten. Draai de mof ver genoeg tegen de klok in (van voren gezien) om het gewenste accessoire te accepteren.
3. Plaats het accessoire ongeveer 19 mm in de boorkop en draai het stevig vast door de boorkopmof met één hand met de klok mee te draaien terwijl u het gereedschap met de andere hand vasthoudt. Blijf de boorkopmof draaien totdat er verschillende ratelklikken te horen zijn om een maximale grijpkracht te garanderen.

OPMERKING: Zorg ervoor dat u de boorkop vastdraait met één hand op de boorkopmof en één hand die het gereedschap vasthoudt voor maximale stevigheid.

Om het accessoire los te maken, herhaalt u de bovenstaande stappen 1 en 2.

WERKING

Gebruiksaanwijzing

Neem altijd de veiligheidsinstructies en geldende voorschriften in acht.

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u de accu los voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Controleer of het gereedschap, de onderdelen of de accessoires beschadigd zijn tijdens het transport.

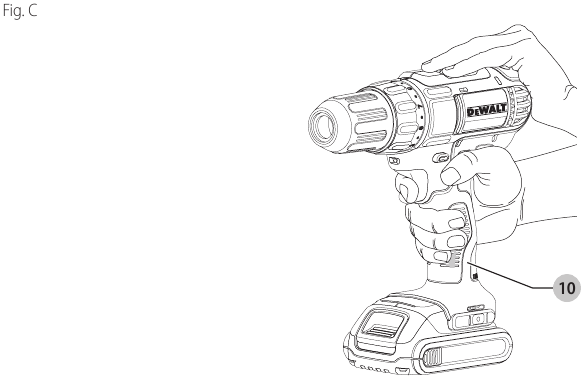

Correcte handpositie

Om het risico op ernstig persoonlijk letsel te verminderen, moet u ALTIJD de juiste handpositie gebruiken zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, ALTIJD stevig vasthouden in afwachting van een plotselinge reactie.

(Fig. C)
De juiste handpositie vereist één hand bovenop de boor zoals afgebeeld, met de andere hand op de hoofdgreep .

Werking schroevendraaier

1. Selecteer het gewenste snelheids-/koppelbereik met behulp van de dubbele versnellingsselector om de snelheid en het koppel af te stemmen op de geplande bewerking.
2. Draai de koppelinstelring naar de gewenste positie. Lagere getallen geven lagere koppelinstellingen aan; hogere getallen geven hogere koppelinstellingen aan. (Fig. D)

3. Plaats de gewenste bevestigingsaccessoire in de boorkop zoals u een boor zou plaatsen.
4. Maak een paar oefenruns in schroot of op onzichtbare plekken om de juiste positie van de koppeling te bepalen.
5. Begin altijd met lagere koppelinstellingen en ga vervolgens over op hogere koppelinstellingen om schade aan het werkstuk of de bevestiger te voorkomen.

Werking boormachine

OM HET RISICO OP PERSOONLIJK LETSEL TE VERMINDEREN, MOET U ALTIJD ervoor zorgen dat het werkstuk stevig is verankerd of vastgeklemd. Gebruik bij het boren van dun materiaal een houten "back-up"-blok om schade aan het materiaal te voorkomen.

(Fig. A, E)

1. Draai de koppelinstelring naar het boorsymbool.

2. Selecteer het gewenste snelheids-/koppelbereik met behulp van de versnellingspook om de snelheid en het koppel af te stemmen op de geplande bewerking.
3. Gebruik voor HOUT twistboren, spadeboren, krachtvijzelboren of gatzagen. Gebruik voor METAAL snelstalen twistboren of gatzagen. Gebruik een snijolie bij het boren van metalen. De uitzonderingen zijn gietijzer en messing, die droog moeten worden geboord.
4. Oefen altijd druk uit in een rechte lijn met de boor. Oefen voldoende druk uit om de boor te laten bijten, maar duw niet hard genoeg om de motor te laten afslaan of de boor te laten doorbuigen.
5. Houd het gereedschap stevig met beide handen vast om de draaiende werking van de boor te controleren. Als het model niet is uitgerust met een zijhandgreep, houdt u de boor vast met één hand op de handgreep en één hand op de accu.

De boor kan afslaan als deze overbelast is, wat een plotselinge draai veroorzaakt. Verwacht altijd dat de boor afslaat. Houd de boor stevig vast om de draaiende beweging te beheersen en letsel te voorkomen.

6. ALS DE BOOR AFSLAAT, komt dit meestal omdat deze overbelast of onjuist wordt gebruikt. LAAT DE SCHAKELAAR ONMIDDELLIJK LOS, verwijder de boor uit het werkstuk en bepaal de oorzaak van het afslaan. KLIK DE SCHAKELAAR NIET AAN EN UIT IN EEN POGING OM EEN AFGESLAGEN BOOR TE STARTEN - DIT KAN DE BOOR BESCHADIGEN
7. Om het afslaan of doorbreken van het materiaal te minimaliseren, vermindert u de druk op de boor en laat u de boor door het laatste fractionele deel van het gat gaan.
8. Laat de motor draaien wanneer u de boor terugtrekt uit een geboord gat. Dit helpt vastlopen te voorkomen.
9. Bij boormachines met variabele snelheid is het niet nodig om het te boren punt te centeren. Gebruik een lage snelheid om het gat te starten en versnel door harder in de schakelaar te knijpen wanneer het gat diep genoeg is om te boren zonder dat de boor eruit springt.

Werking klopboormachine

(DCD776)

1. Draai de ring naar het klopboorsymbool. (Fig. F)

2. Selecteer de hoge snelheidsinstelling door de selector naar achteren te schuiven (weg van de boorkop).

Gebruik alleen hardmetalen of steenboren.

3. Boor met net genoeg kracht op de hamer om te voorkomen dat deze overmatig stuitert of van de boor "omhoog komt". Te veel kracht veroorzaakt lagere boorsnelheden, oververhitting en een lagere boorsnelheid.
4. Boor recht en houd de boor in een rechte hoek ten opzichte van het werk. Oefen geen zijwaartse druk uit op de boor tijdens het boren, omdat dit verstopping van de boorspiralen en een lagere boorsnelheid veroorzaakt.
5. Als bij het boren van diepe gaten de hamersnelheid begint af te nemen, trekt u de boor gedeeltelijk uit het gat terwijl het gereedschap nog draait om vuil uit het gat te verwijderen.

OPMERKING: Een soepele, gelijkmatige stofstroom uit het gat duidt op een juiste boorsnelheid.

ONDERHOUD

Uw elektrisch gereedschap is ontworpen om gedurende een lange periode met een minimum aan onderhoud te werken. Een continue, bevredigende werking is afhankelijk van een goed onderhoud van het gereedschap en regelmatige reiniging.

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u de accu los voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

De lader en de accu kunnen niet worden gerepareerd.

Smering

Uw elektrisch gereedschap vereist geen extra smering.

Reiniging

Elektrische schok en mechanisch gevaar. Koppel het elektrische apparaat los van de stroombron voordat u het reinigt.

Om een veilige en efficiënte werking te garanderen, moet u het elektrische apparaat en de ventilatiesleuven altijd schoonhouden.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Ventilatiesleuven kunnen worden gereinigd met een droge, zachte, niet-metalen borstel en/of een geschikte stofzuiger. Gebruik geen water of reinigingsmiddelen. Draag een goedgekeurde veiligheidsbril en een goedgekeurd stofmasker.

Optionele accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.

Raadpleeg uw dealer voor meer informatie over de juiste accessoires.

Na service en reparatie

DeWALT-servicecentra zijn bemand met getraind personeel om klanten efficiënte en betrouwbare productservice te bieden. Wij nemen geen verantwoordelijkheid wanneer u in een niet-erkend servicecentrum hebt laten repareren. U kunt de folder van CONTACT CENTER LOCATOR in de productverpakking raadplegen en contact met ons opnemen via de hotline, website of sociale media om het dichtstbijzijnde DeWALT-servicecentrum bij u in de buurt te vinden.

www.DeWALT.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

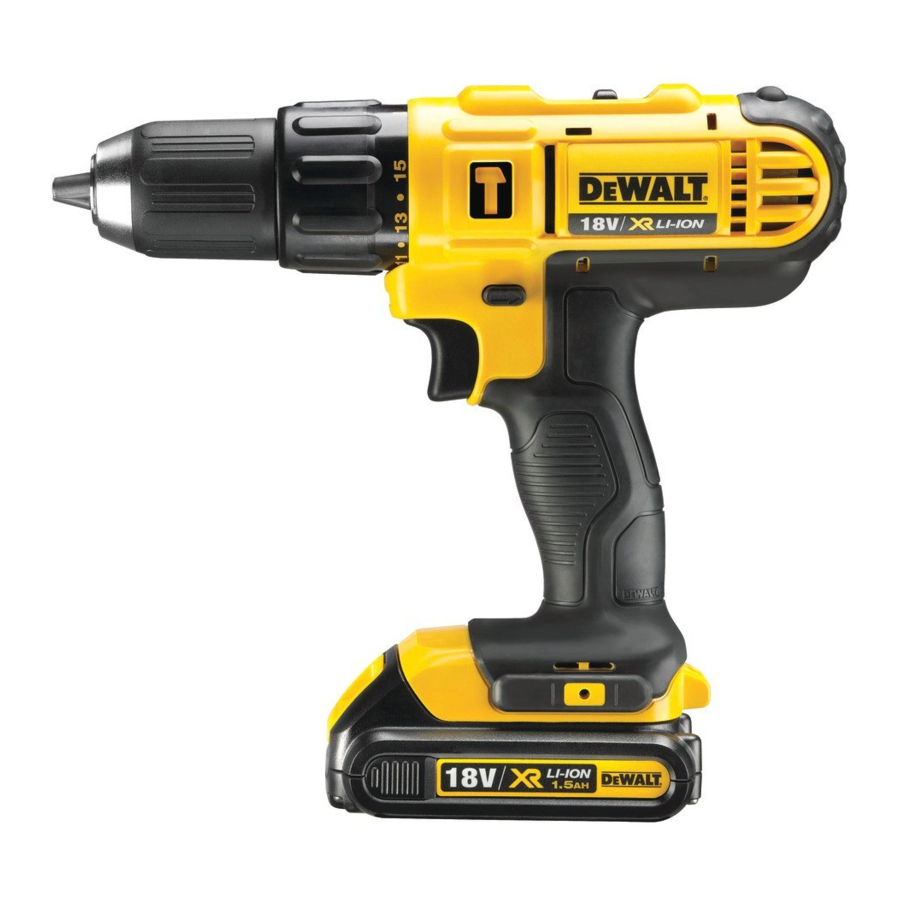

Download DeWalt DCD776, DCD771, DCD776D2T Handleiding

Beschikbare talen
