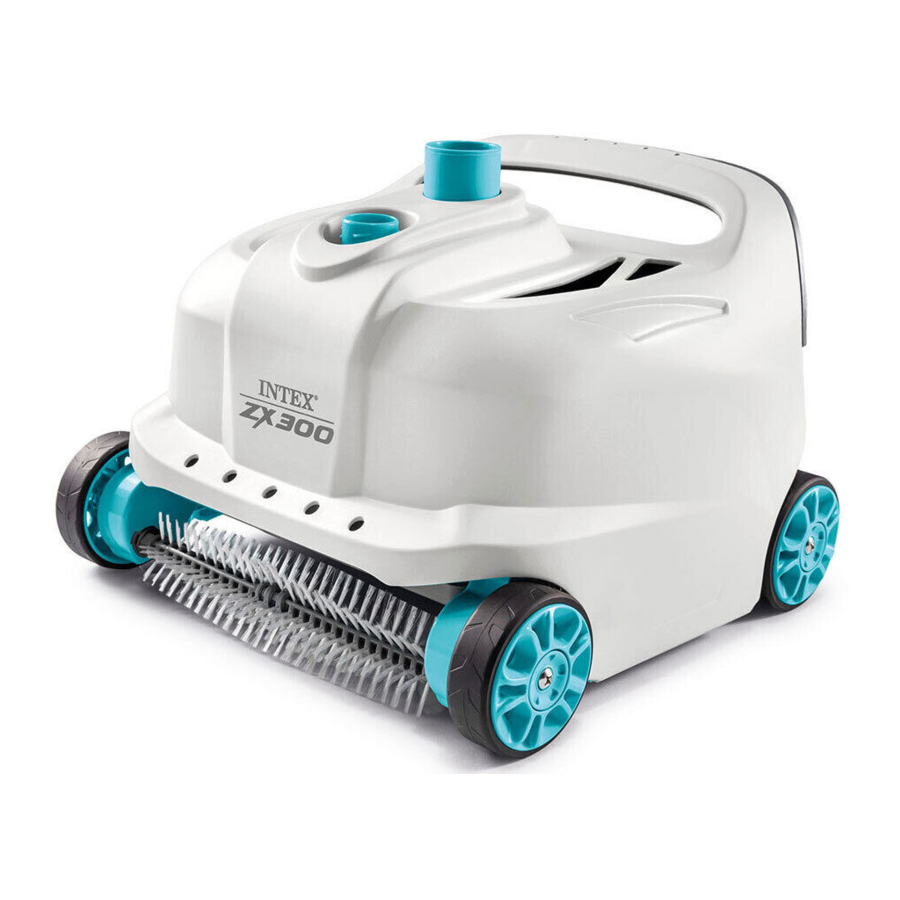

Intex ZX300 Handleiding

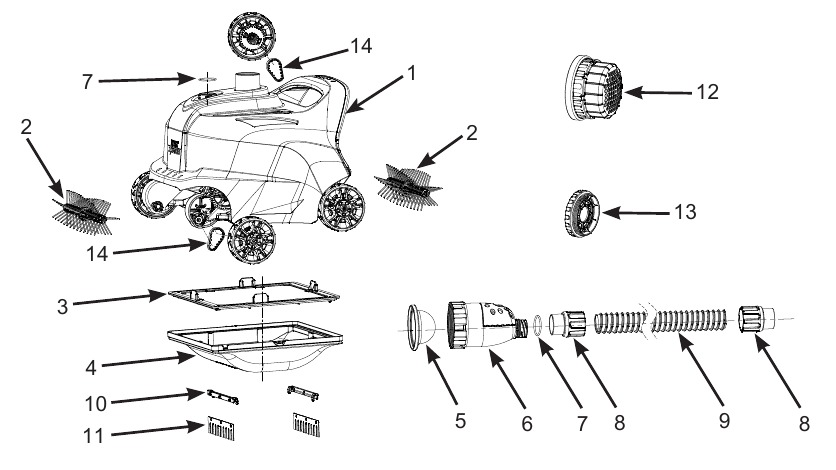

ONDERDELENOVERZICHT

Neem voordat u uw product monteert even de tijd om de inhoud te controleren en vertrouwd te raken met alle onderdelen.

LET OP: tekeningen dienen uitsluitend ter illustratie. Het daadwerkelijke product kan afwijken. Niet op schaal.

INSTALLATIE-INSTRUCTIES

BELANGRIJKE VOORBEREIDINGSINFORMATIE
Lees, begrijp en volg alle instructies zorgvuldig voordat u dit product installeert en gebruikt.

Algemeen

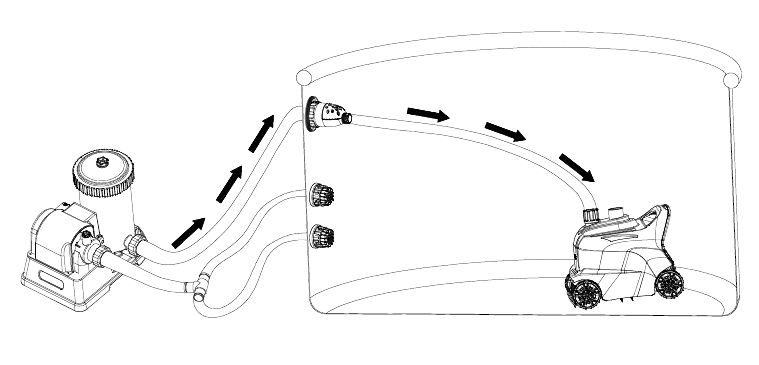

• De automatische reiniger werkt vanaf de drukkant van de waterretourconnector van het zwembad (water van de filterpomp naar het zwembad).
• Als er een Intex Saltwater System of ozongenerator op het zwembad is aangesloten, koppel deze sanitaire apparaten dan eerst los van de circulatieleiding voordat u de automatische reiniger gebruikt. Zodra de automatische reiniger klaar is met het reinigen van het zwembad, koppel dan de automatische reiniger los, verwijder hem uit het zwembad en hervat de werking van het sanitaire apparaat.
• De automatische reiniger moet worden aangesloten op een Intex filterpomp met een systeemdoorstroming tussen 6056 - 13248 liter per uur (1600 - 3500 gallons/uur). Niet geschikt voor filterpompen die niet van Intex zijn.
• Voor Intex ® bovengrondse framezwembaden (niet geschikt voor Easy Set Pools of zwembaden met opblaasbare bovenring).
  • Tot 7,92 m (26 ft) ronde vorm.
  • Tot 9,75 m x 4,88 m (32 ft x 16 ft) rechthoekige/ovale vorm.
• Zet eerst uw zwembad en filterpomp in elkaar en stel daarna de automatische reiniger in.
• Als u een zandfilter gebruikt, zorg er dan voor dat het zandmedium schoon is door het eerst terug te spoelen. Laat de filterpomp 10-15 minuten draaien voordat u de automatische reiniger op de waterretourconnector aansluit.
• De automatische reiniger werkt niet als de filterpomp niet werkt.
• De automatische reiniger is ontworpen om het zwembad als volgt te reinigen:
  • De borstels van de automatische reiniger verwijderen het fijne vuil van de wand en de vloer.
  • De fijne sedimenten en het vuil op de vloer worden opgeschud door de beweging van de automatische reiniger. Hierdoor kan het filtratiesysteem de fijne sedimenten die in het water zweven eruit filteren, terwijl de automatische reiniger het zware vuil op de vloer oppakt.
  • De beweging van de automatische reiniger rond het zwembad voorkomt dat het water stagneert. Zo helpt het het zwembadwater door het filtratiesysteem te circuleren.

Zorg er voor de installatie voor dat:

• De filterpomp is uitgeschakeld en koppel het netsnoer los van het stopcontact.
• Het zwembad vrij is van voorwerpen die de vrije beweging van de automatische reiniger belemmeren door de ladder, de oppervlakteskimmer, de watersproeier (indien van toepassing), drijvers of andere voorwerpen uit het zwembad te verwijderen.
• De zwembadwand of -vloer vrij is van algen. Algen zorgen ervoor dat de wielen slippen, de waterstroom naar de reiniger blokkeert en de beweging van de automatische reiniger belemmert. Behandel het zwembadwater met algicide en wacht tot de algen zijn afgestoten voordat u de automatische reiniger gebruikt. Raadpleeg uw plaatselijke zwembadspecialist voor oplossingen voor de behandeling van algen. Controleer en reinig het vuilnet vaker.

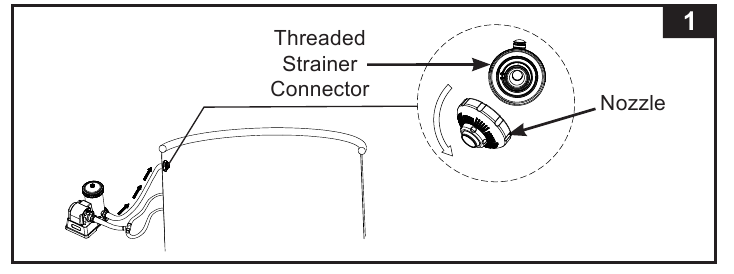

1. Schroef vanaf de binnenkant van het zwembad het mondstuk los van de waterretourconnector. Zie Afb. 1.
   OPMERKING: Het apparaat werkt vanaf de drukkant van de waterretourconnector van het zwembad (water dat terugstroomt van de filterpomp naar het zwembad).

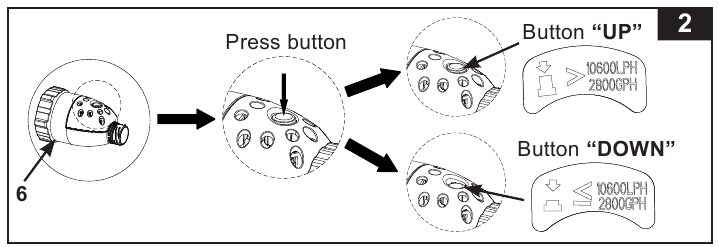

2. Controleer de pompdoorstroming van uw filtratiesysteem en pas de knop van het drukontlastventiel (6) als volgt aan:

• Voor een pompdoorstroming tussen 7950-10600 l/u (2100-2800 gph) of een equivalente systeemdoorstroming tussen 6056-8138 l/u (1600-2150 gph): druk op de knop voor de "DOWN" (OMLAAG) positie.
• Voor een pompdoorstroming groter dan 10600 l/u (2800 gph) of een equivalente systeemdoorstroming van 8138 l/u (2150 gph) maar niet meer dan 13248 l/u (3500 gph) of een equivalente systeemdoorstroming van 11355 l/u (3000 gph): de knop moet in de "UP" (OMHOOG) positie staan. Als de knop al in de "DOWN" (OMLAAG) positie staat, druk dan eenmaal op de knop om deze terug te zetten naar de "UP" (OMHOOG) positie. Zie Afb. 2.

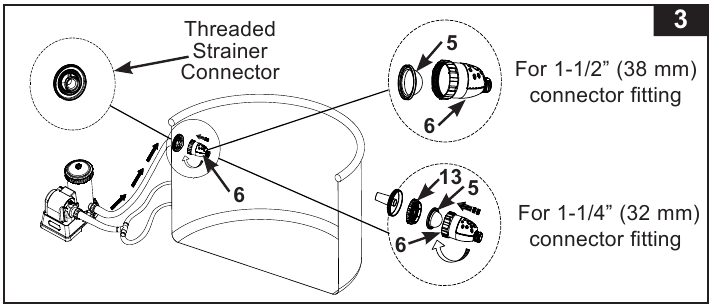

3. Zorg ervoor dat het microfilter (5) zich in het drukontlastventiel (6) bevindt en schroef vervolgens de drukontlastventielset vast aan de filteraansluiting met schroefdraad, vanaf de binnenkant van het zwembad. Zie Afb. 3.
   OPMERKING: Voor kleine Intex-zwembaden met een 32 mm (1-1/4") filteraansluiting met schroefdraad, schroeft u eerst de adapter voor de inlaatconnector (13) op de inlaatfilteraansluiting en schroeft u vervolgens de drukontlastventielset op de adapter (13).

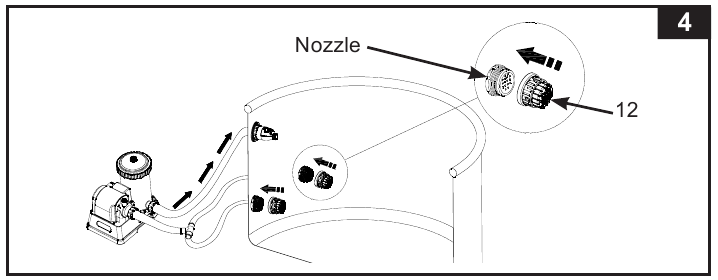

4. Bevestig vanaf de binnenkant van het zwembad de twee verlengstukken voor het filterrooster (12) over de twee filterroosters van de zuiguitlaat. Zie Afb. 4.
   OPMERKING: Verwijder de verlengstukken voor het filterrooster (12) van de zuiguitlaatroosters wanneer de automatische reiniger niet in gebruik is of is losgekoppeld van het zwembad.

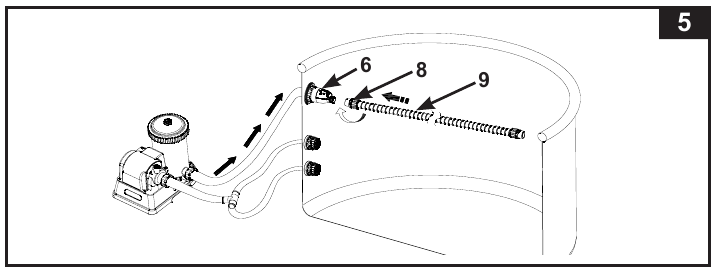

5. Schroef de slang (9) met de slangmoer (8) op de drukontlastventielset (6). Zie Afb. 5.

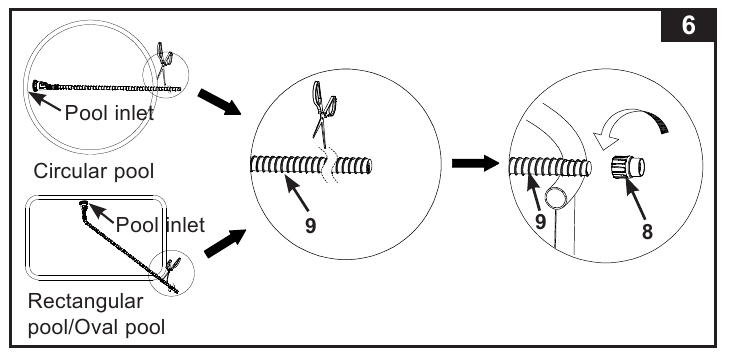

6. Verleng de slang (9) tot de verste tegenoverliggende kant van de zwembadwand of tot de verste hoek van het zwembad, zodat deze over de wand hangt, en knip vervolgens de overtollige slang af met een schaar. Zie Afb. 6.
   Opmerking: Schroef (met de klok mee) de slangmoer (8) los van het andere uiteinde van de slang (9) voordat u de overtollige slang afknipt. Schroef (tegen de klok in) de slangmoer (8) terug op de hoofdslang (9) na het afknippen.

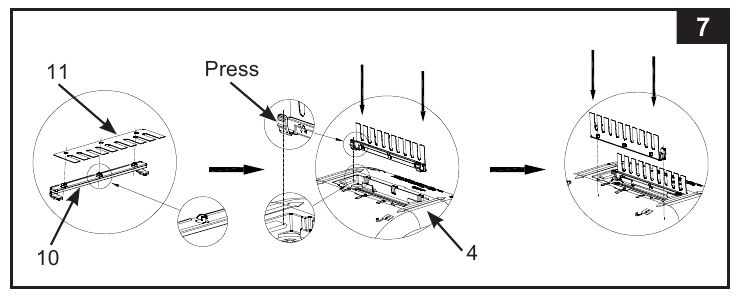

7. Borstelmontage. Zie Afb. 7.
   OPMERKING: Verwijder de borstels van de onderkant van het apparaat wanneer u groot vuil of bladeren op de zwembadvloer opzuigt.

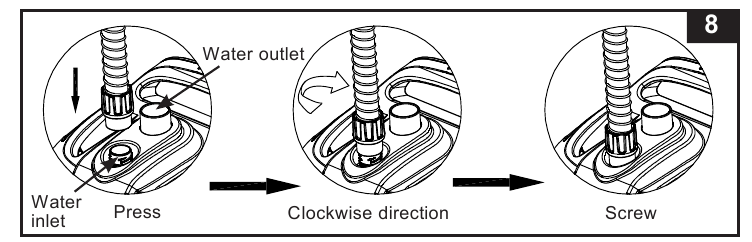

8. Sluit vanaf de buitenkant van het zwembad het andere uiteinde van de slang met de slangmoer (8) aan op de waterinlaat van de automatische zwembadreiniger. Steek de slangmoer (8) verticaal in de waterinlaat en draai de slangmoer met de klok mee om de slang vast te zetten terwijl u de slangmoer naar beneden duwt. Om de slang te verwijderen, draait u de moer tegen de klok in terwijl u de slangmoer naar beneden duwt. Zie Afb. 8.

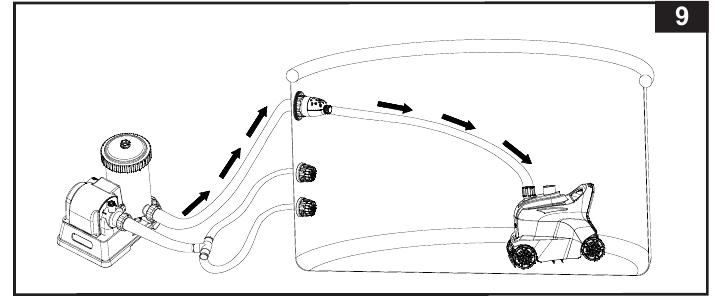

9. Houd de reiniger vast met de bovenkant naar boven gericht. Laat het apparaat langzaam in het water zakken om de lucht in de reiniger te verwijderen en de reiniger zal geleidelijk naar de bodem van de zwembadvloer zakken. Strek de slang uit door de automatische reiniger langzaam over het zwembad naar de tegenoverliggende kant te trekken. Zorg ervoor dat de slang is uitgerekt om verstrikking te voorkomen. Zie Afb. 9.

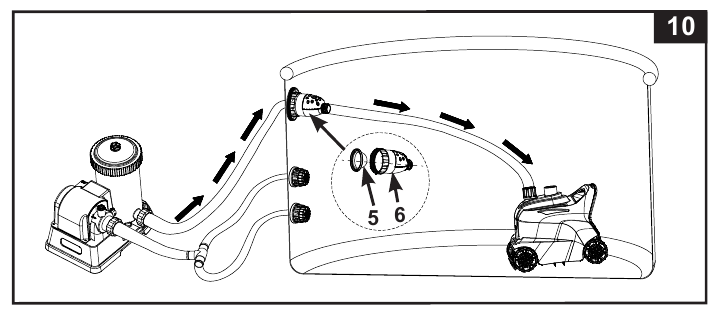

10. Schakel de filterpomp in en zorg ervoor dat er water door het microfilter (5) en het drukontlastventiel (6) stroomt. De automatische reiniger beweegt nu en zuigt de zwembadvloer en de zwembadwand. Zie Afb. 10.
    Opmerking: De patroonfilterpomp of zandfilterpomp reinigt het zwembadwater. Het is essentieel om de filterpatroon regelmatig te reinigen of te vervangen of het zandmedium terug te spoelen om het water schoon te houden. Als de automatische reiniger is gekoppeld aan een zandfilterpomp, zal de systeemdoorstroming afnemen en de druk stijgen, zoals aangegeven door de drukmeter van de zandfilterpomp (van de groene naar de gele zone), dit is normaal. Koppel de automatische reiniger los van het zwembad en controleer of de drukmeter van de zandfilter terugvalt naar de groene zone. Raadpleeg de handleiding van de zandfilterpomp voor meer informatie.


BELANGRIJKE OPMERKING
Als de automatische reiniger begint met het opstuwen van vuil en sedimenten op de zwembadvloer, moet u de filterpatroon vaker reinigen of vervangen, omdat de fijne sedimenten door de patroon worden vastgehouden. Reinig ook het vuilnet (3) en het microfilter (5) regelmatig.

REINIGING VAN HET VUILNET

1. Zorg ervoor dat de filterpomp is uitgeschakeld en koppel het netsnoer los van het stopcontact.

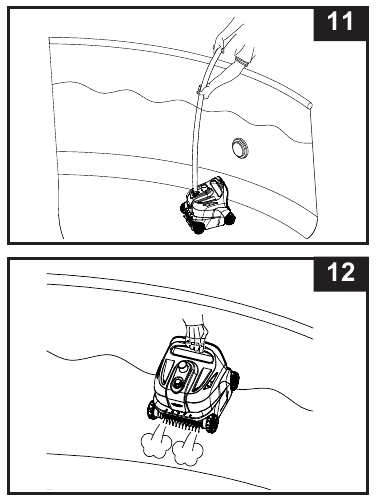

2. Til de slang van de automatische reiniger langzaam op en pak vervolgens de handgreep van de automatische reiniger vast. Zie Afb. 11-12.

   Trek niet direct aan de slang, dit kan de aansluiting van de slang van de automatische reiniger beschadigen.

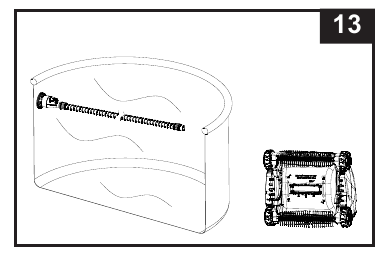

3. Til de automatische reiniger langzaam uit het water. Zodra al het water uit de automatische reiniger is verwijderd, verwijdert u de automatische reiniger uit het zwembad en plaatst u deze op de grond. Zie Afb. 13.

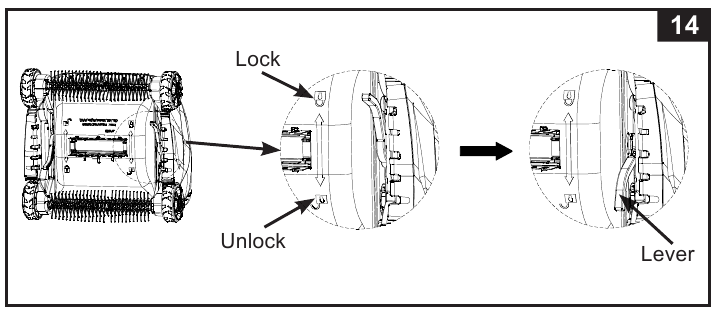

4. Duw de linker en rechter hendel naar de ontgrendelde positie. Zie Afb. 14.

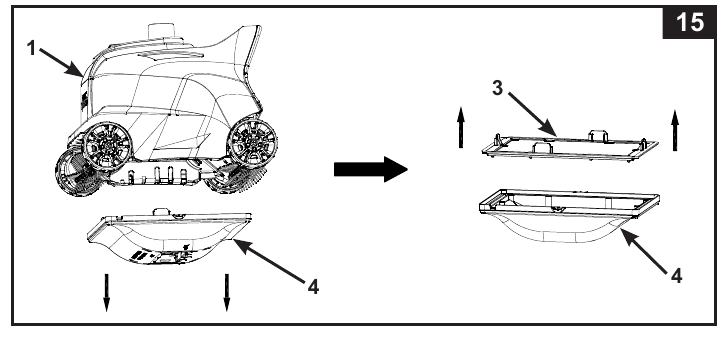

5. Verwijder het vuilnet (3) van de reinigerbasis (4). Als er vuil op het vuilnet en de reinigerbasis zit, gebruik dan een tuinslang om het vuil weg te spoelen. Zie Afb. 15.


6. Monteer het vuilnet en de basis van de automatische reiniger opnieuw door de vorige stappen in omgekeerde volgorde uit te voeren.

REINIGING VAN HET MICROFILTER

1. Zorg ervoor dat de filterpomp is uitgeschakeld en koppel het netsnoer los van het stopcontact.

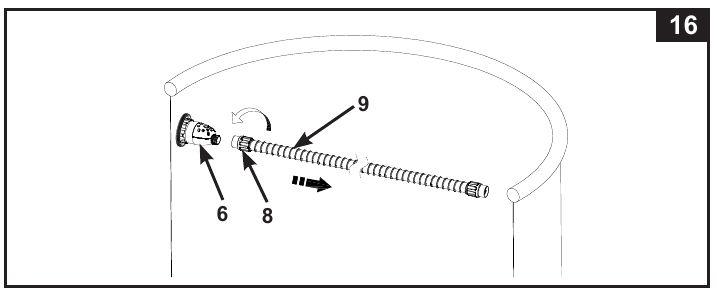

2. Om de slang te verwijderen, schroeft u de slangmoer (8) los (tegen de klok in) van het drukontlastventiel (6). Zie Afb. 16.

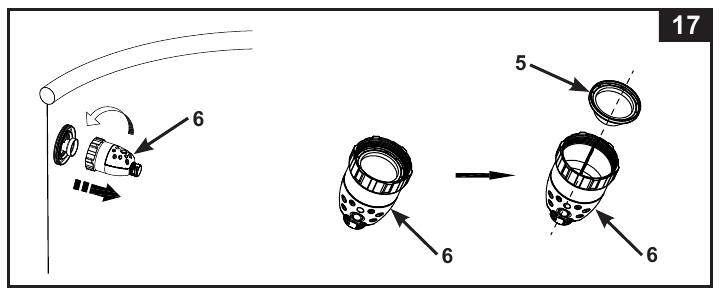

3. Schroef het drukontlastventiel (6) los van de filteraansluiting met schroefdraad. Verwijder het microfilter (5) uit het drukontlastventiel. Gebruik een tuinslang om het vuil uit het microfilter en het drukontlastventiel te reinigen en weg te spoelen. Zie Afb. 17.


4. Monteer alle onderdelen weer in elkaar door de vorige stappen in omgekeerde volgorde uit te voeren.

ROLBORSTEL VERVANGEN

1. Zorg ervoor dat de filterpomp is uitgeschakeld en trek de stekker uit het stopcontact.

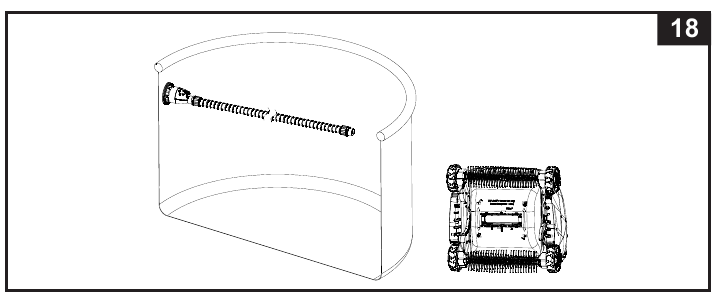

2. Haal de automatische reiniger uit het zwembad en plaats deze op de grond. Zie Afb. 18.

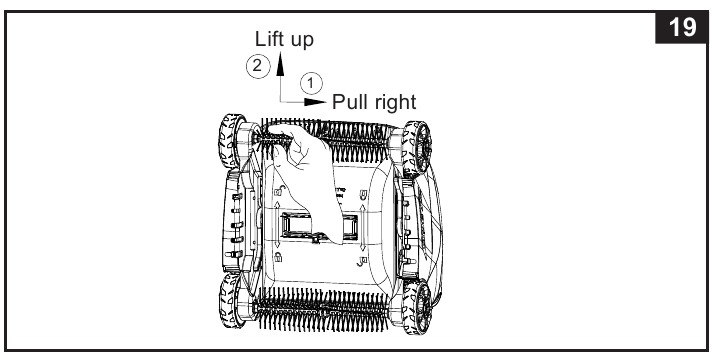

3. Houd de linkerkant van de rolborstel met uw vingers vast, trek deze naar rechts en til de rolborstel vervolgens op om deze te verwijderen. Zie Afb. 19.

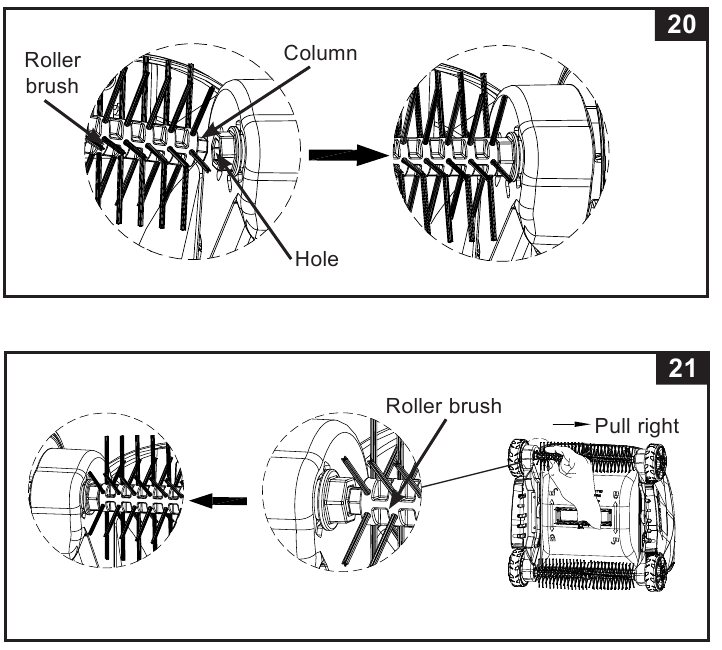

4. Om de nieuwe rolborstel te installeren, lijnt u een uiteinde van de uitstekende kolom van de rolborstel uit en steekt u deze in het rechtergat van de automatische reiniger. Zie Afb. 20. Houd de linkerkant van de rolborstel met uw vingers vast en trek deze naar rechts, en steek vervolgens het andere uiteinde van de rolborstel in het linker gat van de automatische reiniger. Zie Afb. 21. Zorg ervoor dat de rolborstel stevig is bevestigd door deze zijwaarts te bewegen.


GIDS VOOR PROBLEEMOPLOSSING

Als u problemen blijft ondervinden, neem dan contact op met onze afdeling Consumentenservice voor hulp. Zie het afzonderlijke blad "Erkende servicecentra".

LANGDURIGE OPSLAG

1. Zorg ervoor dat de filterpomp is uitgeschakeld en trek de stekker uit het stopcontact.
2. Gebruik de installatie-instructies in omgekeerde volgorde om de automatische reiniger te demonteren. Verwijder de twee zeefroosterverlengstukken tegelijkertijd van de aanzuigroosters.
3. Reinig en droog alle accessoires en onderdelen grondig aan de lucht.
4. Rol de slang losjes op en vermijd verdraaiing tijdens de opslag. Plaats geen zware voorwerpen bovenop de slang.
5. Verwijder de borstels (11) en houd ze plat en recht tijdens de opslag.
6. De originele verpakking kan worden gebruikt voor opslag. Bewaar op een droge, koele opslaglocatie.

ALGEMENE VEILIGHEID OP HET WATER

Waterrecreatie is zowel leuk als therapeutisch. Het brengt echter inherente risico's op letsel en overlijden met zich mee. Om het risico op letsel te verminderen, dient u alle waarschuwingen en instructies op het product, de verpakking en de verpakkingsbijsluiter te lezen en op te volgen. Onthoud echter dat productwaarschuwingen, instructies en veiligheidsrichtlijnen enkele veelvoorkomende risico's van waterrecreatie dekken, maar niet alle risico's en/of gevaren. Voor extra veiligheidsmaatregelen dient u zich ook vertrouwd te maken met de volgende algemene richtlijnen, evenals met de richtlijnen van nationaal erkende veiligheidsorganisaties:

• Eis voortdurend toezicht. Een competente volwassene moet worden aangesteld als "redder" of waterwachter, vooral wanneer kinderen in en rond het zwembad zijn.
• Leer zwemmen.
• Neem de tijd om reanimatie en eerste hulp te leren.
• Instrueer iedereen die toezicht houdt op zwembadgebruikers over potentiële zwembad gevaren en over het gebruik van beschermende apparaten zoals afgesloten deuren, barrières, enz.
• Instrueer alle zwembadgebruikers, inclusief kinderen, wat te doen in geval van een noodsituatie.
• Gebruik altijd uw gezond verstand en een goed oordeel bij het genieten van een wateractiviteit.
• Toezicht, toezicht, toezicht.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKE VEILIGHEIDSREGELS

Lees, begrijp en volg alle instructies zorgvuldig voordat u dit product installeert en gebruikt.

• OM HET RISICO OP LETSEL TE VERMINDEREN, STA KINDEREN NIET TOE DIT PRODUCT TE GEBRUIKEN.
• VERWIJDER HET PRODUCT UIT HET ZWEMBAD TERWIJL HET ZWEMBAD BEZET IS OF IN GEBRUIK IS.
• SCHAKEL DE FILTERPOMP UIT OF TREK DE STEKKER ERUIT VOORDAT U AANPASSINGEN UITVOERT, REINIGT OF ONDERHOUDT.
• VERWIJDER HET PRODUCT UIT HET ZWEMBAD VOORDAT U EEN ZWEMBADAFDEKKING OVER HET ZWEMBAD PLAATST.
• BEWAAR HET PRODUCT EN DE ACCESSOIRES OP EEN DROGE EN VEILIGE PLAATS BINNENSHUIS.
• RAADPLEEG DE RESPECTIEVE EIGENAARSHANDLEIDING VOOR ADVIES OVER ZWEMBAD- EN FILTERPOMPROBLEMEN.
• DIT APPARAAT IS ALLEEN BEDOELD VOOR DE DOELEINDEN DIE IN DE HANDLEIDING WORDEN BESCHREVEN.

HET NIET OPVOLGEN VAN DEZE WAARSCHUWINGEN KAN LEIDEN TOT ZAKELIJKE SCHADE, ERNSTIG LETSEL OF DE DOOD.

BEWAAR DEZE INSTRUCTIES
