Intex ZX50, 128007 Handleiding

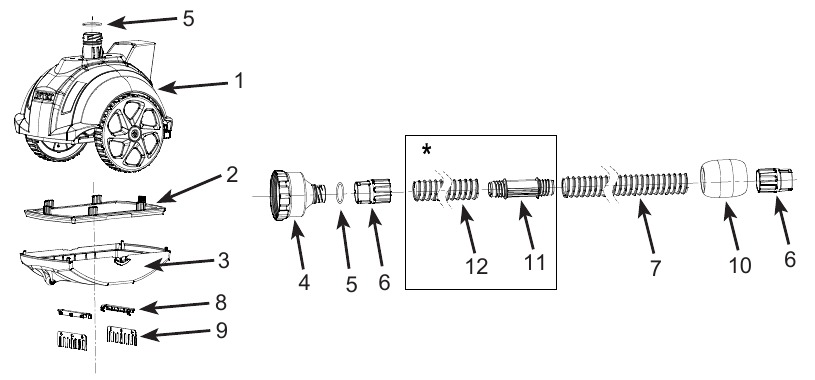

ONDERDELENOVERZICHT

Neem even de tijd om, voordat u uw product monteert, de inhoud te controleren en vertrouwd te raken met alle onderdelen.

LET OP: Afbeeldingen dienen uitsluitend ter illustratie. Het werkelijke product kan afwijken. Niet op schaal.

" * ": Deze onderdelen zijn afzonderlijk verkrijgbaar wanneer het apparaat wordt gebruikt met zwembaden met een diameter van 5,49 m (18 ft) en 6,1 m (20 ft). Neem contact op met onze erkende servicecentra om deze onderdelen te bestellen indien nodig. Vermeld bij het bestellen van onderdelen het modelnummer en de onderdeelnummers.

INSTALLATIE-INSTRUCTIES

VOORBEREIDENDE INFORMATIE
Lees, begrijp en volg alle instructies zorgvuldig voordat u dit product installeert en gebruikt.

Algemeen

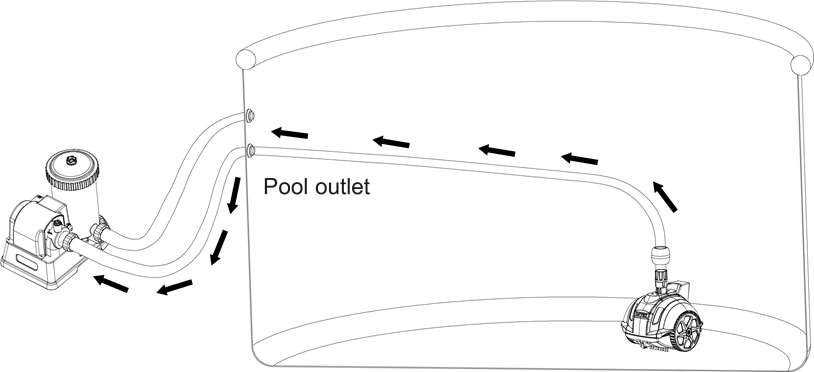

• De automatische reiniger werkt vanaf de aanzuigzijde van de wateruitlaatconnector van het zwembad (water dat van het zwembad naar de filterpomp stroomt).
• Als een Intex-zoutwatersysteem of ozongenerator op het zwembad is aangesloten, koppel deze sanitaire apparaten dan eerst los van de circulatieleiding voordat u de automatische reiniger gebruikt. Nadat de automatische reiniger klaar is met het reinigen van het zwembad, koppelt u de automatische reiniger los, verwijdert u deze uit het zwembad en hervat u de werking van het sanitaire apparaat.
• De automatische reiniger moet worden aangesloten op een filterpomp met een stroomsnelheid tussen 3407 - 5678 liter/uur (900 - 1500 gallons/uur).
• Voor Intex^® bovengrondse framezwembaden met 1-1/2" (38 mm) en 1-1/4" (32 mm) slangaansluiting met schroefdraad.
  • Tot 4,9 m (16 ft) ronde vorm.
  • Tot 6,1 m x 3,05 m (20 ft x 10 ft) rechthoekige/ovale vorm.
  • Voor ronde zwembaden van 5,49 m (18 ft) en 6,1 m (20 ft) is een aparte verlengslang(12) vereist. Neem contact op met uw dichtstbijzijnde lokale servicecentra om dit onderdeel te kopen.
• Monteer eerst uw filterpomp en installeer vervolgens de automatische reiniger.
• De automatische reiniger werkt niet als de filterpomp niet in werking is.
• De automatische reiniger is ontworpen om het zwembad als volgt te reinigen:
  • De borstels van de automatische reiniger verwijderen het fijne vuil van de bodem.
  • De fijne sedimenten en het vuil op de bodem worden door de beweging van de automatische reiniger in beweging gebracht. Hierdoor kan het filtratiesysteem de fijne sedimenten die in het water zweven, eruit filteren, terwijl de automatische reiniger het zware vuil op de bodem opneemt.
• De beweging van de automatische reiniger in het zwembad voorkomt dat het water stagneert. Zo helpt het om het zwembadwater door het filtratiesysteem te laten circuleren.

Zorg er vóór de installatie voor dat:

• De filterpomp is uitgeschakeld en koppel het netsnoer los van het stopcontact.
• Het zwembad vrij is van voorwerpen die de vrije beweging van de automatische reiniger belemmeren door de ladder, de oppervlakteskimmer, de watersproeier (indien van toepassing), drijvers of andere voorwerpen uit het zwembad te verwijderen.
• De zwembadwand of -bodem vrij zijn van algen. Algen zorgen ervoor dat de wielen slippen, de waterstroom in de reiniger blokkeren en de beweging van de automatische reiniger belemmeren. Behandel het zwembadwater met algicide en wacht tot de algen loslaten voordat u de automatische reiniger gebruikt. Raadpleeg uw plaatselijke leverancier van zwembadbenodigdheden voor oplossingen voor algenbehandeling. Controleer en reinig het vuilnet vaker.

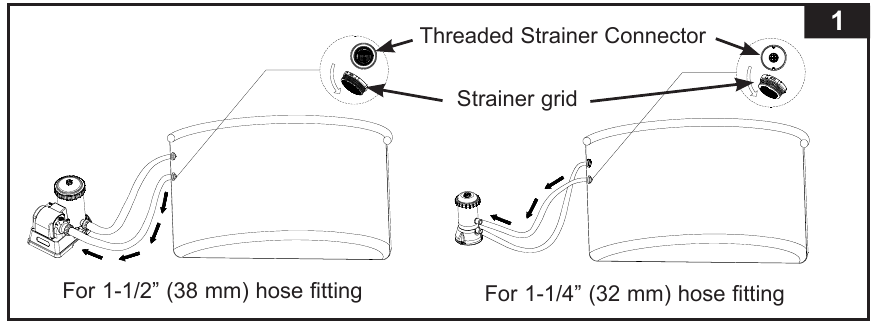

1. Verwijder het filterrooster van de aanzuiguitlaat van de filteraansluiting en bewaar het op een veilige plaats. Bevestig de slangadapter (4) aan de wateruitlaatfilteraansluiting. Zie Afb. 1.
   LET OP: Het apparaat werkt vanaf de aanzuigzijde van de wateruitlaatconnector van het zwembad (water dat van het zwembad naar de filterpomp stroomt).

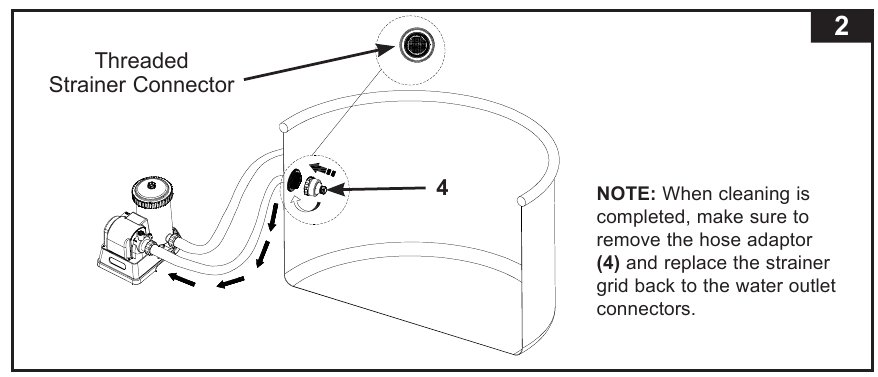

2. Schroef de slangadapter (4) aan de filteraansluiting met schroefdraad, van binnenuit het zwembad. Zie Afb. 2.

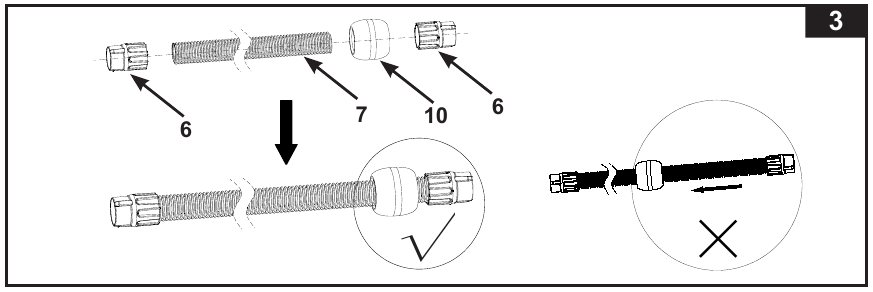

3. Schroef de slangmoeren (6) en schuimdrijver (10) op de slang (7). Zie Afb. 3.

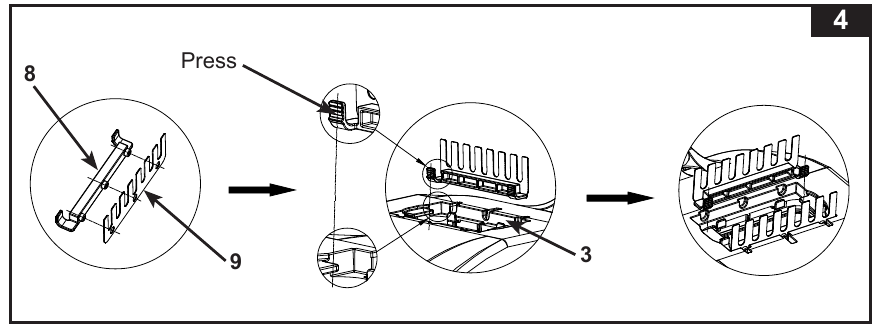

4. Borstelmontage. Zie Afb. 4.
   LET OP: Verwijder de borstels van onder het apparaat bij het opzuigen van groot vuil of bladeren op de zwembadbodem.

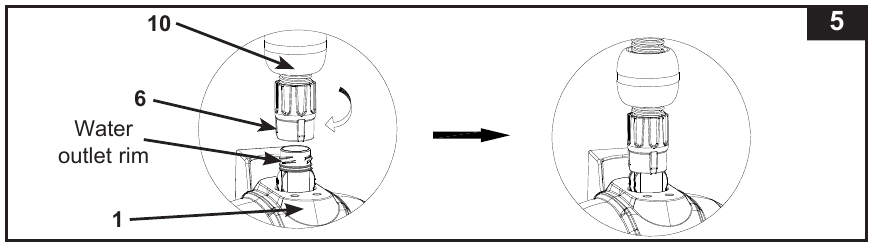

5. Sluit vanaf de buitenkant van het zwembad het uiteinde van de slang met de slangmoer (6) en schuimdrijver (10) aan op de wateruitlaat van de automatische zwembadreiniger. Houd eerst de rand op de reiniger bovenkant (1) vast en steek vervolgens de slangmoer (6) verticaal in de wateruitlaatopening, draai de slangmoer (6) met de klok mee om de slang vast te zetten. Om de slang te verwijderen, draait u de moer tegen de klok in. Zie Afb. 5.

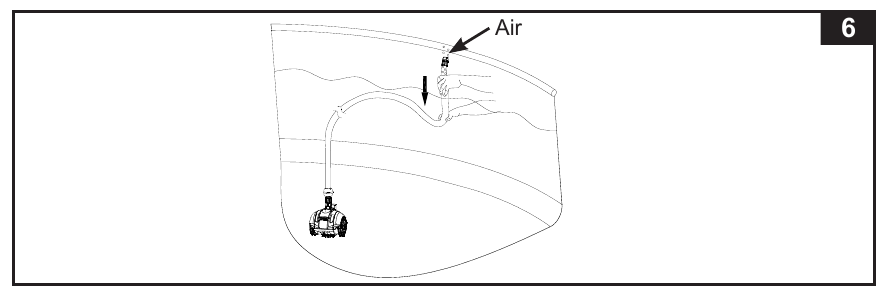

6. Het ontluchten van het systeem is noodzakelijk om de lucht te laten ontsnappen wanneer de automatische reiniger zich vult met water. Houd de handgreep van de automatische reiniger vast en laat deze langzaam in het zwembadwater zakken. Houd de slang verticaal en dompel de slang langzaam gedeelte voor gedeelte onder in het water om alle opgesloten lucht in de slang te verwijderen. Zie Afb. 6.

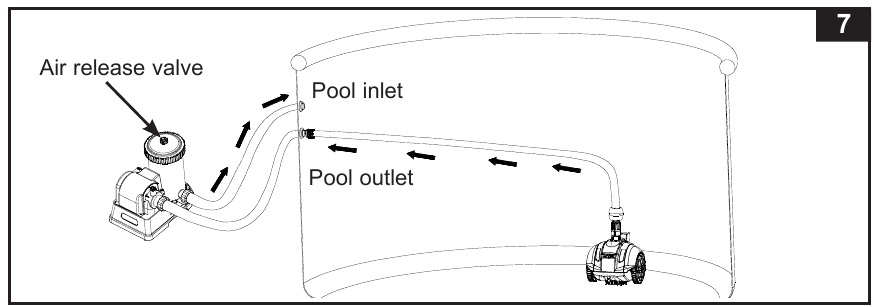

7. Zodra alle lucht uit de slang en de automatische reiniger is verwijderd, bevestigt u het andere uiteinde van de slang aan de slangadapter (4). Zie Afb. 7.
   Wanneer er water in de filterpomp begint te stromen, opent u de ontluchtingsklep bovenop het deksel van de filterpompkaartkamer, tilt u de pompslangen op en laat u ze zakken totdat er water uit de ontluchtingsklep begint te stromen. Sluit de ontluchtingsklep weer. Raadpleeg de handleiding van de filterpomp voor meer informatie.
   Dit zal alle lucht in de slang en de automatische reiniger afvoeren, zodat de automatische reiniger op de zwembadbodem blijft.
   Rek de slang uit door de automatische reiniger langzaam over het zwembad naar de andere kant te trekken. Zorg ervoor dat de slang is uitgerekt om verstrengeling te voorkomen.

8. Zet de filterpomp aan. De automatische reiniger beweegt nu en zuigt de zwembadbodem schoon.
   Opmerking: De patroonfilterpomp en de zandfilterpomp reinigen het zwembadwater. Het is essentieel om het filterpatroon regelmatig te reinigen of te vervangen of het zandmedium terug te spoelen om het water schoon te houden.
   De timing van het routepatroon van de automatische reiniger is afhankelijk van de stroomsnelheid van de filterpomp.
   Een hogere pompstroomsnelheid resulteert in een snellere route-timing.

REINIGING VAN HET VUILNET

1. Zorg ervoor dat de filterpomp is uitgeschakeld en trek de stekker uit het stopcontact.

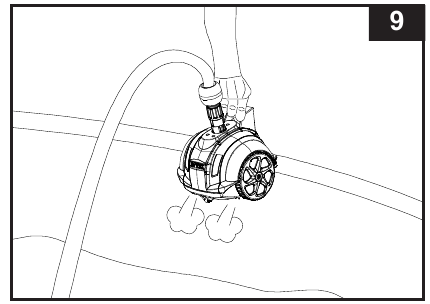

2. Til de slang van de automatische reiniger langzaam op en houd de automatische reiniger met één hand omhoog. Zie Afb. 8-9.

   Trek niet direct aan de slang, dit kan de aansluiting van de automatische reiniger beschadigen.

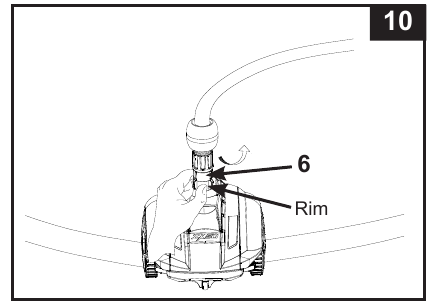

3. Zodra al het water uit de automatische reiniger is gelopen, houdt u de rand met één hand vast en draait u de slangmoer (6) tegen de klok in om de slang van de automatische reiniger te verwijderen. Zie Afb. 10.

4. Haal de automatische reiniger uit het zwembad en plaats deze op de grond. Zie Afb. 11.

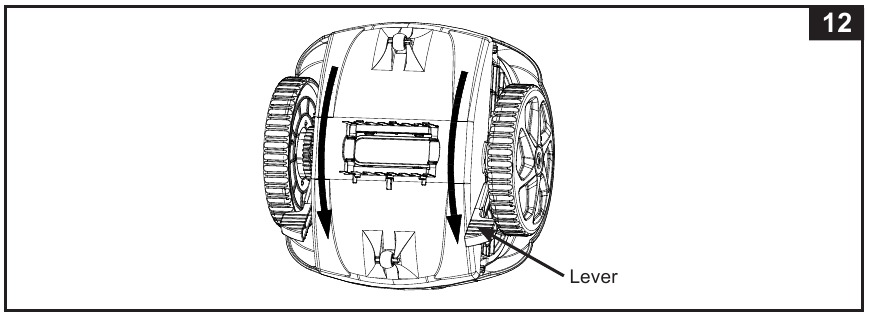

5. Duw de linker- en rechterhendel naar de ontgrendelde positie. Zie Afb. 12.

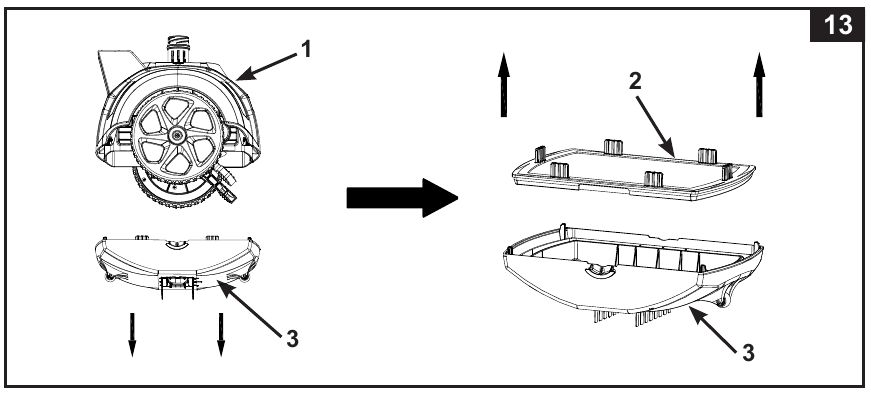

6. Verwijder het vuilnet (2) van de basis van de reiniger (3). Als er vuil op het vuilnet en de basis van de reiniger zit, gebruik dan een tuinslang om het vuil eraf te spoelen. Zie Afb. 13.

7. Zet het vuilnet en de basis van de automatische reiniger weer in elkaar door de vorige stappen in omgekeerde volgorde uit te voeren.

   OPMERKING Als de automatische reiniger het vuil begint op te woelen, sedimenten op de bodem van het zwembad, moet u de filtercartridge vaker reinigen of vervangen, omdat de fijne sedimenten door de cartridge worden vastgehouden. Maak ook het vuilnet (2) regelmatig schoon.

GIDS VOOR PROBLEEMOPLOSSING

Als u problemen blijft ondervinden, neem dan contact op met onze afdeling consumentenservice voor hulp. Zie afzonderlijk blad "Erkende servicecentra".

LANGDURIGE OPSLAG

1. Zorg ervoor dat de filterpomp is uitgeschakeld en trek de stekker uit het stopcontact.
2. Gebruik de installatie-instructies in omgekeerde volgorde om de automatische reiniger te demonteren.
3. Reinig en droog alle accessoires en onderdelen grondig aan de lucht.
4. Rol de slang losjes op en vermijd verdraaien tijdens opslag. Plaats geen zware voorwerpen bovenop de slang.
5. Verwijder de borstels en houd ze plat en recht tijdens opslag.
6. De originele verpakking kan worden gebruikt voor opslag. Bewaar op een droge, koele plaats.

ALGEMENE VEILIGHEID IN HET WATER

Waterrecreatie is zowel leuk als therapeutisch. Het brengt echter inherente risico's op letsel en overlijden met zich mee. Om het risico op letsel te verminderen, dient u alle waarschuwingen en instructies op het product, de verpakking en de bijsluiter te lezen en op te volgen. Bedenk echter dat productwaarschuwingen, instructies en veiligheidsrichtlijnen enkele veelvoorkomende risico's van waterrecreatie dekken, maar niet alle risico's en/of gevaren.
Voor extra veiligheidsmaatregelen dient u zich ook vertrouwd te maken met de volgende algemene richtlijnen en de richtlijnen van nationaal erkende veiligheidsorganisaties:

• Eis voortdurend toezicht. Een bekwame volwassene moet worden aangesteld als "badmeester" of waterwachter, vooral wanneer kinderen zich in en rond het zwembad bevinden.
• Leer zwemmen.
• Neem de tijd om reanimatie en eerste hulp te leren.
• Instrueer iedereen die toezicht houdt op zwembadgebruikers over mogelijke gevaren in het zwembad en over het gebruik van beschermingsmiddelen zoals afgesloten deuren, barrières, enz.
• Instrueer alle zwembadgebruikers, inclusief kinderen, wat te doen in geval van nood.
• Gebruik altijd uw gezond verstand en een goed oordeel bij het genieten van een wateractiviteit.
• Toezicht, toezicht, toezicht.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Lees, begrijp en volg alle instructies zorgvuldig voordat u dit product installeert en gebruikt.

• OM HET RISICO OP LETSEL TE VERMINDEREN, STA NIET TOE DAT KINDEREN DIT PRODUCT GEBRUIKEN.
• VERWIJDER HET PRODUCT UIT HET ZWEMBAD TERWIJL HET ZWEMBAD BEZET IS OF IN GEBRUIK IS.
• SCHAKEL DE FILTERPOMP UIT OF HAAL DE STEKKER ERUIT VOORDAT U AANPASSINGEN MAAKT, REINIGT OF ONDERHOUD UITVOERT.
• VERWIJDER HET PRODUCT UIT HET ZWEMBAD VOORDAT U EEN ZWEMBADAHOES OVER HET ZWEMBAD PLAATST.
• BEWAAR HET PRODUCT EN DE ACCESSOIRES BINNEN OP EEN DROGE EN VEILIGE PLAATS.
• RAADPLEEG DE BIJBEHORENDE GEBRUIKSAANWIJZING VOOR ADVIES OVER PROBLEMEN MET HET ZWEMBAD EN DE FILTERPOMP.
• DIT APPARAAT IS UITSLUITEND BEDOELD VOOR DE DOELEINDEN DIE IN DE HANDLEIDING WORDEN BESCHREVEN.

HET NIET OPVOLGEN VAN DEZE WAARSCHUWINGEN KAN LEIDEN TOT SCHADE AAN EIGENDOMMEN, ERNSTIG LETSEL OF DE DOOD.

BEWAAR DEZE INSTRUCTIES
