Intex Deluxe handleiding

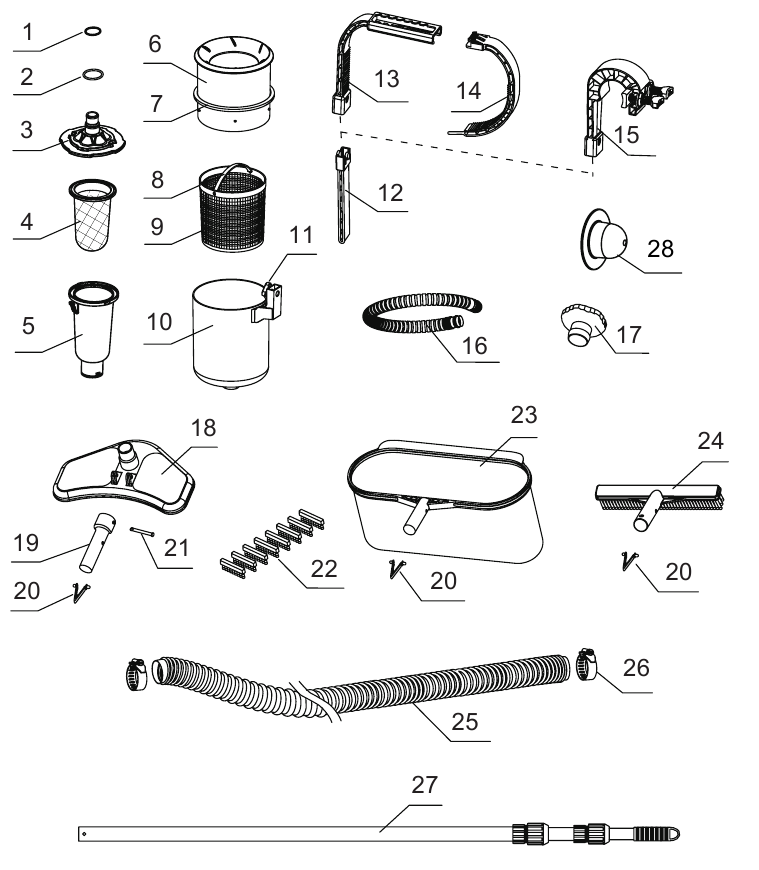

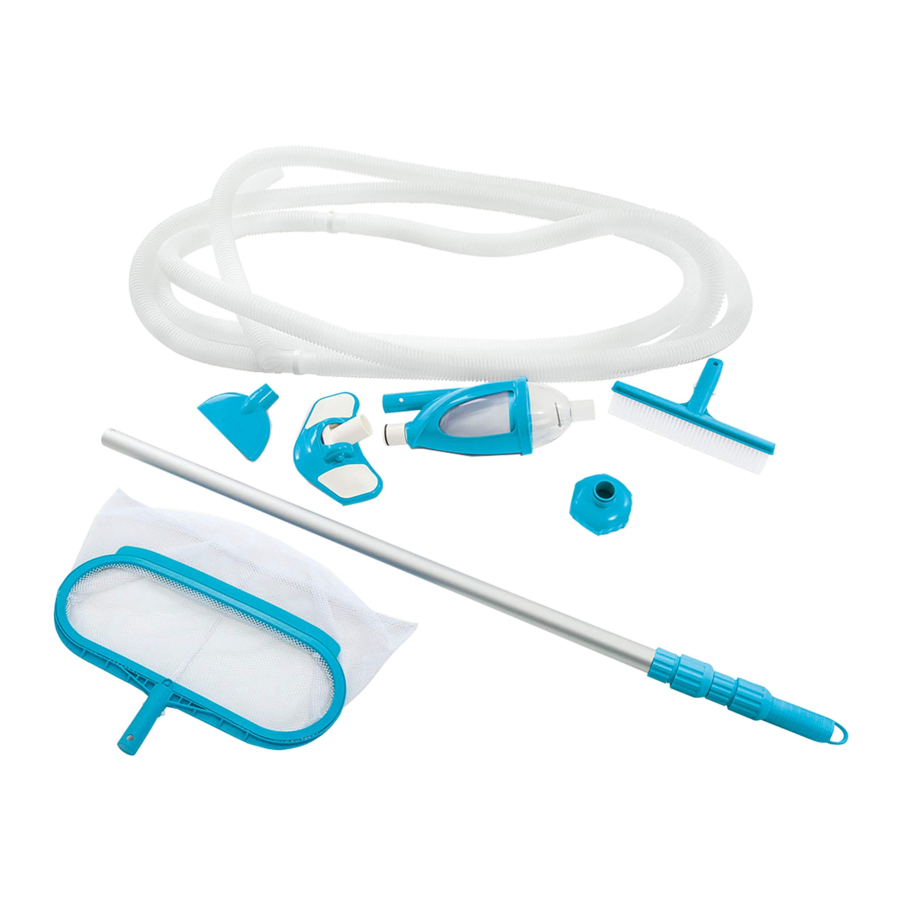

ONDERDELENOVERZICHT

Neem voordat u uw product monteert een paar minuten de tijd om de inhoud te controleren en vertrouwd te raken met alle onderdelen.

LET OP: Afbeeldingen dienen uitsluitend ter illustratie. Het daadwerkelijke product kan afwijken. Niet op schaal.

HAAKMONTAGE VOOR EASY SET^® ZWEMBADEN MET OPBLAASBARE BOVENRINGEN

1. LET OP: Als u een METAL FRAME ZWEMBAD gebruikt.
   Sluit de skimmerslang (16) aan op de onderste connector van de skimmer (10).

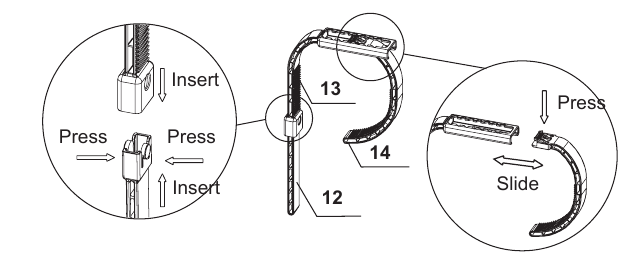

2. Monteer de haak zoals afgebeeld. Pas de opening van de haak (13) aan door tegelijkertijd op de arm (14) te drukken en deze te verschuiven.

3. Draai de skimmerschroef (11) los, bevestig de gemonteerde haak en draai de schroef handvast. LET OP: Draai de schroef niet te vast aan en gebruik geen gereedschap zoals een tang.

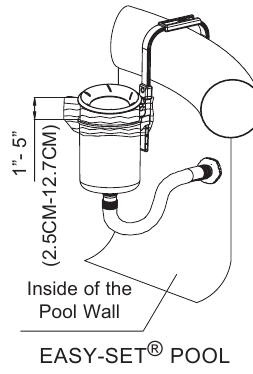

4. Plaats de hele gemonteerde haakeenheid over de bovenkant van een EASY-SET ® Zwembad Top Ring in de buurt van de waterafvoerconnector (onderste slangaansluiting). Stel de haak zo af dat deze goed aansluit op de opgeblazen ring (zie stap #2). Zorg ervoor dat de haak stevig over het zwembad is vastgedraaid.

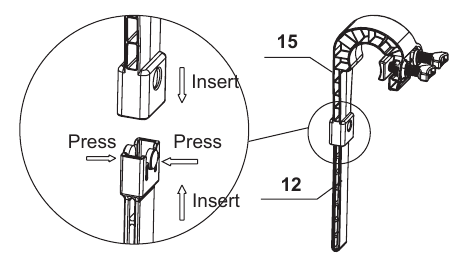

HAAKMONTAGE VOOR METALEN FRAME ZWEMBADEN

1. Sluit de skimmerslang (16) aan op de onderste connector van de skimmer (10).

2. Monteer de haak zoals afgebeeld.

3. Draai de skimmerschroef (11) los, bevestig de gemonteerde haak en draai de schroef handvast.
   LET OP: Draai de schroef niet te vast aan en gebruik geen gereedschap zoals een tang.

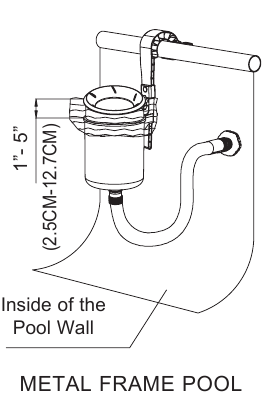

4. Plaats de hele gemonteerde haakeenheid over de bovenkant van een FRAME Zwembad Top Beam in de buurt van de waterafvoerconnector (onderste slangaansluiting). Stel de haak af door de twee zwaluwstaartschroeven zo te verstellen dat deze strak op de bovenste balk zit. Zorg ervoor dat de haak stevig over de bovenste balk van het zwembad is vastgedraaid.


INSTALLATIE-INSTRUCTIES

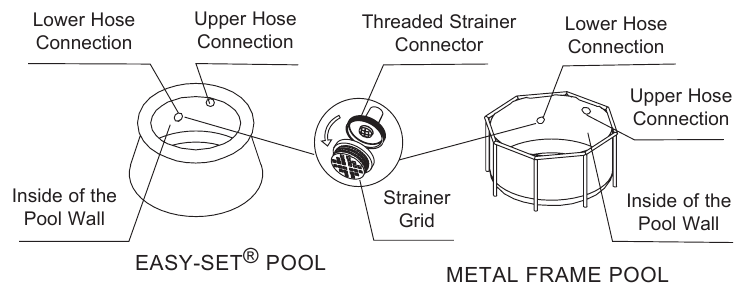

1. Voor zwembaden van 16' (488 cm) en kleiner:
   Schroef het zeefrooster los van de schroefdraad zeefconnector (onder) van de binnenkant van het zwembad.

2. Afhankelijk van de aangeschafte zwembadgrootte.
   Voor zwembaden van 16' (488 cm) en kleiner met zeef

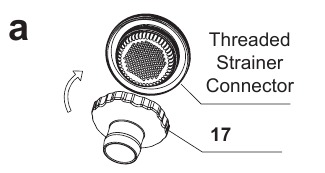

   1. Schroef de slangadapter B (17) op de schroefdraad zeefconnector, vanaf de binnenkant van het zwembad.

   2. Sluit het andere uiteinde van de skimmerslang (16) aan op de slangadapter B (17).

      Voor zwembaden van 18' (549 cm) en groter met grote zeef

1. Schroef de slangadapter B (17) op de schroefdraad zeefconnector, vanaf de binnenkant van het zwembad.

2. Sluit het andere uiteinde van de skimmerslang (16) aan op de slangadapter B (17).

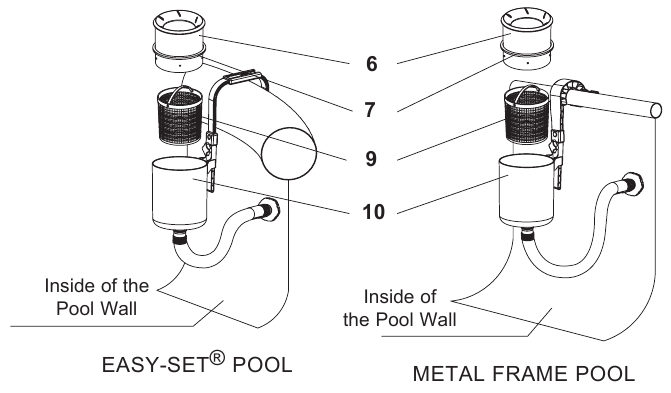

3. Plaats de mand (9), de dekselrand (7) en het drijvende deksel (6) in de skimmer (10). LET OP: de dekselrand moet op zijn plaats worden geïnstalleerd om het drijvende deksel in positie te houden.

4. Het drijvende deksel (6) moet 2,5 cm tot 12,7 cm (1" tot 5") van de skimmer (10) afdrijven. Draai de skimmerschroef los en schuif de skimmer op de gemonteerde haak omhoog en omlaag om de hoogte aan te passen. Draai de schroef handvast als u klaar bent.

   De skimmer moet te allen tijde verticaal blijven staan, zodat de bovenkant van het drijvende deksel evenwijdig kan lopen aan het wateroppervlak om af te romen.



• Gebruik de filterpomp niet terwijl er mensen in het zwembad zijn of het zwembad in gebruik is.
• Sterke zuigkracht. Verwijder of belemmer de opening van het drijvende deksel niet terwijl de filterpomp in werking is!
• Houd handen en haar uit de buurt van de opening van de skimmer en het drijvende deksel wanneer de filterpomp in werking is!
• Schakel de filterpomp uit of trek de stekker uit het stopcontact voordat u de skimmer, de mand of het drijvende deksel afstelt, schoonmaakt, onderhoudt of verwijdert.

• Stel de filterpomp in volgens de handleiding van de filterpomp. Schakel de filterpomp in of sluit deze aan op een stopcontact.

Als er geen water in de pomp stroomt, zorg er dan voor dat de oppervlakteskimmer loodrecht op het wateroppervlak staat en zich onder het wateroppervlak bevindt. Open de ontluchtingsklep die zich op de bovenklep van het filterhuis bevindt. Wanneer er water begint uit te stromen, sluit u de ontluchtingsklep weer.
Laat de pomp nooit drooglopen, omdat de motor oververhit kan raken en de pomp kan beschadigen!

• Verwijder de skimmer en de haakmontage uit het zwembad voordat u een zwembadafdekking over het zwembad plaatst.
• Bewaar het product en de accessoires op een droge en veilige plaats binnenshuis.

LET OP: Verwijder wekelijks de slangadapter van de uitlaatfitting om ervoor te zorgen dat de schroefdraad zeefconnector vrij is van vuil, haar en algen. Zorg er ook voor dat de cartridge in de filterpomp schoon is en dat er geen lekkage in het circulatiesysteem is.

INSTRUCTIES VOOR HET INSTALLEREN VAN DE ZWEMBADSTOFZUIGER

1. Zet de oppervlakte-afschuimer in elkaar volgens de handleiding van de drijvende oppervlakte-afschuimer. Zet de filterpomp uit.
2. Verwijder de mand (9), dekselrand (7) en het drijvende deksel (6) van de afschuimer.

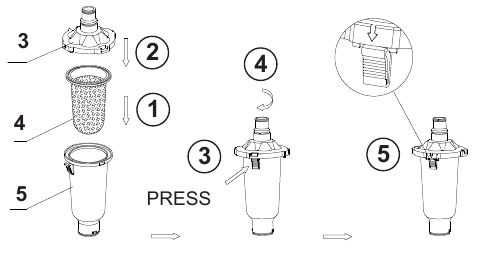

3. Plaats de vuilzak (4) in de stofzuigerbody (5). Houd de clip op de stofzuigerbody ingedrukt en sluit het stofzuigerdeksel (3) door het met de klok mee te draaien.

4. Plaats de stofzuiger in de afschuimer en draai deze met de klok mee om aan te sluiten.

5. De handgreepadapter (19) op de 18 stofzuigerkop heeft een plastic veer die aansluit op het uiteinde van de handgreep. Lijn de plastic veer in de stofzuigerkop uit met de gaten in de handgreep. Knijp de plastic veertips voorzichtig samen zodat de handgreep op de stofzuigerkop schuift en de veer in de voorgeboorde gaten "klikt".

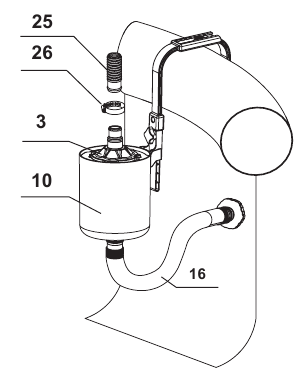

6. Maak met een slangklem een uiteinde van de stofzuigerslang (25) vast aan de slangaansluiting op de stofzuigerkop. Zorg ervoor dat de slangklem goed vastzit.

7. Draai telescoop A en klem B tegen de klok in en schuif elk gedeelte om de lengte van de telescopische handgreep te verlengen of in te korten. Draai met de klok mee om elk gedeelte op zijn plaats te vergrendelen.

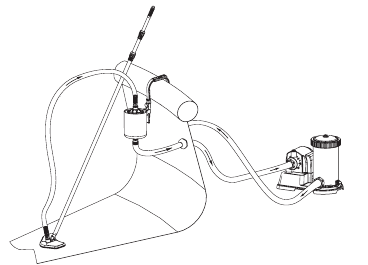

8. Plaats de zwembadstofzuiger in het water. Vul de stofzuigerslang met water door de slang in het water onder te dompelen om alle opgesloten lucht uit de slang te verwijderen. TIPS: Begin vanaf het einde van de stofzuigerkop en dompel de stofzuigerslang verticaal in het water, gedeelte voor gedeelte.

9. Maak met een slangklem een uiteinde van de stofzuigerslang (25) vast aan de aansluiting van de stofzuigerkop. Zorg ervoor dat de slangklem goed vastzit.


   • Laat voor gebruik alle lucht uit de slangen en de filterpomp ontsnappen.
   • Houd de borstelkop tijdens gebruik altijd onder water.
   • Verwijder de borstelkop van de afschuimer wanneer alleen de filterpomp draait en wanneer het zwembad niet in gebruik is.
   • Controleer en leeg de vuilzak regelmatig tijdens en na elk gebruik.

10. • Laat kinderen dit product niet gebruiken. Alleen voor gebruik door volwassenen.
    • Verwijder alle onderhoudsartikelen wanneer het zwembad in gebruik is.

    De zwembadstofzuiger is nu klaar voor gebruik.


INSTRUCTIES VOOR HET GEBRUIK VAN DE ZWEMBADSTOFZUIGER

1. De filterpomp is een luchtdicht systeem. Om lucht dat in de slang of in de pomp is opgesloten te verwijderen, draait u de bovenste luchtafvoerklep 1-2 slagen tegen de klok in om de klep te openen.
2. Wanneer er water uit het gat van de luchtafvoerklep begint te stromen, schroeft u de luchtafvoerklep terug in het deksel van het filterhuis. Draai de klep niet te strak aan.
3. Sluit de filterpomp aan op het stopcontact en zet de pomp AAN.
4. "Veeg" met zachte, voorzichtige bewegingen over het gehele bodemoppervlak van de zwembadliner totdat deze vrij is van vuil.

   Als u een lage zuigkracht op de stofzuiger ervaart, controleer dan of alle lucht uit de slang is verwijderd. Als u nog steeds een probleem met een lage zuigkracht heeft, raadpleeg dan de gids Probleemoplossing voor uw filterpomp onder "Filterpomp pompt geen water of de doorstroming is erg laag". Controleer ook of de vuilzak schoon is.
5. Zorg ervoor dat de filterpomp is uitgeschakeld en koppel het netsnoer los van het stopcontact. Verwijder de zwembadstofzuiger uit het zwembad.
6. Demonteer de stofzuiger door de installatie-instructies in omgekeerde volgorde te volgen. Reinig de vuilzak indien nodig.
7. Bewaar de zwembadstofzuiger op een plek waar deze geen veiligheidsrisico vormt.

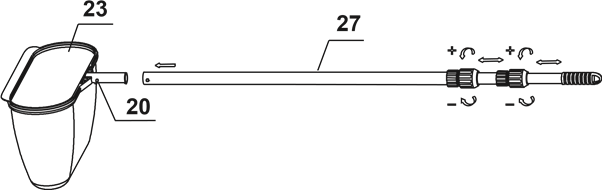

INSTRUCTIES VOOR DE MONTAGE & HET GEBRUIK VAN DE HANDHELD-AFSCHUIMER

1. De handheld-afschuimer gebruikt dezelfde handgreep als de zwembadstofzuiger.
2. Het afschuimernet (23) heeft een plastic veer (20) die aansluit op het uiteinde van de handgreep. Lijn de plastic veer in het net uit met de gaten in de handgreep. Knijp de plastic veertips voorzichtig samen zodat de handgreep op het net schuift en de veer in de voorgeboorde gaten "KLIKT".

   • Laat kinderen dit product niet gebruiken. Alleen voor gebruik door volwassenen.
   • Verwijder alle onderhoudsartikelen wanneer het zwembad in gebruik is.
3. Veeg voorzichtig over het oppervlak van het zwembad met het afschuimernet en verwijder drijvende bladeren, enz.

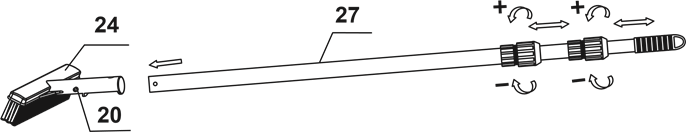

INSTRUCTIES VOOR DE MONTAGE & HET GEBRUIK VAN DE HANDHELD-BORSTEL

1. De handheld-borstel gebruikt dezelfde handgreep als de zwembadstofzuiger.
2. De borstelkop (24) heeft een plastic veer (20) die aansluit op het uiteinde van de handgreep. Lijn de plastic veer in de borstelkop uit met de gaten in de handgreep. Knijp de plastic veertips voorzichtig samen zodat de handgreep op de borstelkop schuift en de veer in de voorgeboorde gaten "KLIKT".

   • Laat kinderen dit product niet gebruiken. Alleen voor gebruik door volwassenen.
   • Verwijder alle onderhoudsartikelen wanneer het zwembad in gebruik is.
3. Veeg voorzichtig over de gehele zij- en bodemoppervlakken van de zwembadliner totdat deze vrij is van vuil.

LANGDURIGE OPSLAG

1. Zorg ervoor dat de filterpomp is uitgeschakeld en koppel het netsnoer los van het stopcontact.
2. Demonteer de drijvende oppervlakte-afschuimer, zwembadstofzuiger, handheld-afschuimer of handheld-borstel door de installatie-instructies in omgekeerde volgorde te volgen.
3. Reinig en droog alle accessoires en onderdelen grondig aan de lucht.
4. De originele verpakking kan worden gebruikt voor opslag. Bewaar op een droge, koele opslaglocatie.

ALGEMENE VEILIGHEID IN HET WATER

Waterrecreatie is zowel leuk als therapeutisch. Het brengt echter inherente risico's op letsel en overlijden met zich mee. Om het risico op letsel te verminderen, moet u alle waarschuwingen en instructies op het product, de verpakking en de bijsluiter lezen en opvolgen. Onthoud echter dat productwaarschuwingen, instructies en veiligheidsrichtlijnen enkele veelvoorkomende risico's van waterrecreatie omvatten, maar niet alle risico's en gevaren.

Voor aanvullende veiligheidsmaatregelen dient u zich ook vertrouwd te maken met de volgende algemene richtlijnen, evenals richtlijnen van nationaal erkende veiligheidsorganisaties:

• Eis constant toezicht. Er moet een bekwame volwassene worden aangesteld als "badmeester" of waterbewaker, vooral wanneer kinderen in en rond het zwembad zijn.
• Leer zwemmen.
• Neem de tijd om reanimatie en eerste hulp te leren.
• Instrueer iedereen die toezicht houdt op zwembadgebruikers over mogelijke zwembadgevaren en over het gebruik van beschermingsmiddelen zoals afgesloten deuren, barrières, enz.
• Instrueer alle zwembadgebruikers, inclusief kinderen, wat te doen in geval van nood.
• Gebruik altijd uw gezond verstand en een goed oordeel bij het genieten van een wateractiviteit.
• Toezicht, toezicht, toezicht.

Voor aanvullende informatie over veiligheid kunt u terecht op

• The Association of Pool and Spa Professionals: The Sensible Way to Enjoy Your Aboveground/Onground Swimming Pool www.nspi.org
• American Academy of Pediatrics: Pool Safety for Children www.aap.org
• Red Cross www.redcross.org
• Safe Kids www.safekids.org
• Home Safety Council: Safety Guide www.homesafetycouncil.org
• Toy Industry Association: Toy Safetywww.toy-tia.org

VEILIGHEID IN UW ZWEMBAD
Veilig zwemmen is afhankelijk van voortdurende aandacht voor de regels. Het "NIET DUIKEN"-bord in deze handleiding kan in de buurt van uw zwembad worden geplaatst om iedereen alert te houden op het gevaar. U kunt het bord ook kopiëren en lamineren om het te beschermen tegen de elementen.

BELANGRIJKE VEILIGHEIDSREGELS

Lees, begrijp en volg alle instructies zorgvuldig voordat u dit product installeert en gebruikt.

• Sta niet toe dat kinderen dit product gebruiken. Alleen voor gebruik door volwassenen.
• Gebruik de filterpomp niet terwijl er mensen in het zwembad zijn of het zwembad in gebruik is.
• Sterke zuigkracht. Verwijder of blokkeer de opening van de drijvende afdekking niet terwijl de filterpomp in werking is!
• Houd handen en haar uit de buurt van de skimmer en de opening van de drijvende afdekking wanneer de filterpomp in werking is!
• Schakel de filterpomp uit of trek de stekker eruit voordat u de skimmer, de korf of de drijvende afdekking afstelt, reinigt, onderhoudt of verwijdert.
• Verwijder alle onderhoudsartikelen wanneer het zwembad in gebruik is.
• Houd de telescopische aluminium steel uit de buurt van bovengrondse hoogspanningskabels.

HET NIET OPVOLGEN VAN DEZE WAARSCHUWINGEN KAN LEIDEN TOT SCHADE AAN EIGENDOMMEN, ELEKTRISCHE SCHOK, VERSTRIKKING OF ANDER ERNSTIG LETSEL, VERDRINKING OF DE DOOD.
Deze productwaarschuwingen, instructies en veiligheidsregels die bij het product worden geleverd, vertegenwoordigen enkele veelvoorkomende risico's van apparaten voor waterrecreatie en omvatten niet alle gevallen van risico en gevaar. Gebruik uw gezond verstand en een goed oordeel bij het genieten van een wateractiviteit.

Vereiste debiet filterpomp:
800 - 4000 gallons/uur (3028 - 15140 liter/uur)
