Metra 95-7406 Handleiding

KIT-FUNCTIES

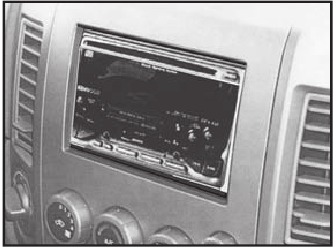

• Dubbele DIN-radiovoorziening
• Gestapelde ISO-montage-eenheden voorziening
• Geverfd om te passen bij het fabrieksdashboard

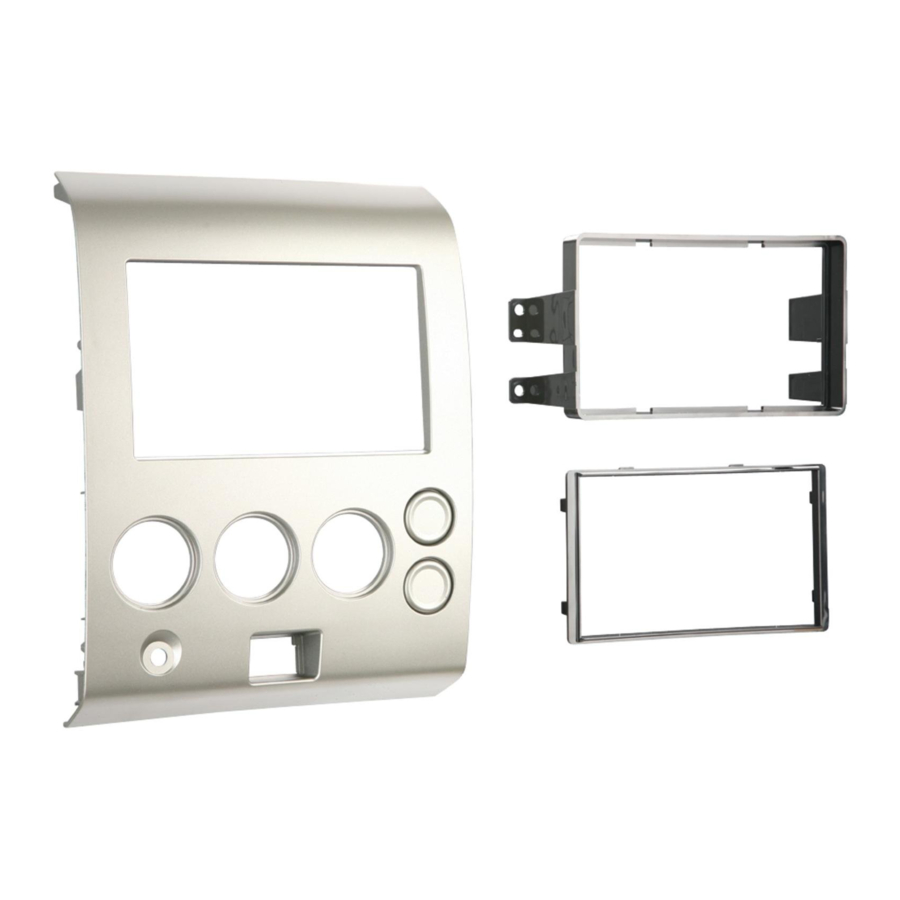

KIT-ONDERDELEN

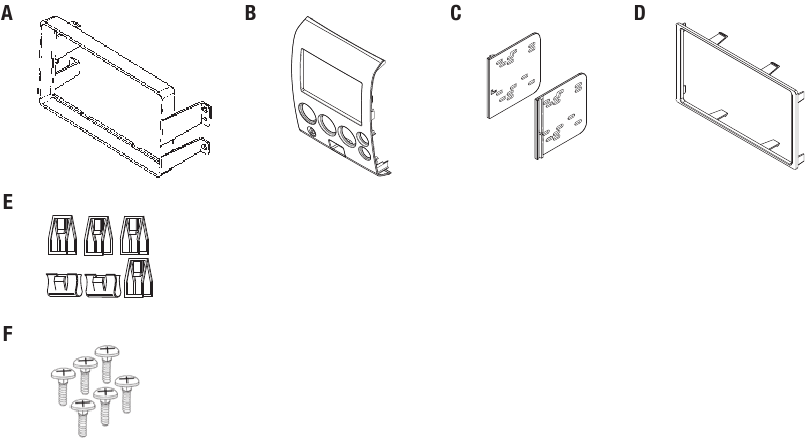

1. Dubbele DIN-radiobehuizing
2. Trimplaat radiobehuizing
3. Dubbele DIN-beugels
4. Dubbele DIN-sierplaat
5. (6) Paneelklemmen
6. (6) PPH-38 schroeven
7. Dubbelzijdige tape (niet afgebeeld)

BEDRADING & ANTENNEAANSLUITINGEN

(apart verkrijgbaar)

Bedrading:

• 70-7550 - Nissan kabelboom 1995-up
• 70-7551 - Nissan versterkte kabelboom 1995-up

Antenne-adapter:

• Niet vereist

BENODIGDE GEREEDSCHAPPEN

• Torx T-10 schroevendraaier
• Kleine platte schroevendraaier/paneelverwijderingsgereedschap
• Phillips schroevendraaier

Metra raadt aan om de negatieve accupool los te koppelen voordat u met de installatie begint. Alle accessoires, schakelaars en vooral de indicatielampjes van de airbag moeten zijn aangesloten voordat u de accu weer aansluit of het contact aanzet.

Opmerking: Raadpleeg de instructies die bij de aftermarket-radio zijn meegeleverd.

Dashboard demontage 95-7406

Nissan Titan 2004-2007
Nissan Pathfinder Armada 2004-2005

1. Maak het hele paneel los en verwijder het, inclusief de radio en klimaatregeling. (Afbeelding A)

   Afb. A

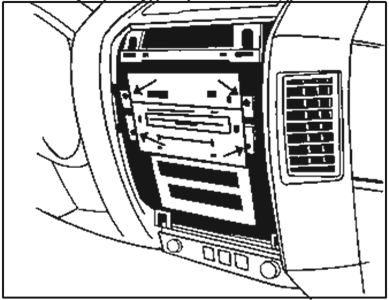

2. Verwijder (4) Phillips-schroeven om de radio uit het sub-dashboard te verwijderen. (Afbeelding B)

   Afb. B
3. Klik de buitenste sierringen rond de A/C-bedieningsknoppen los en verwijder ze. (Afbeelding C)

   Afb. C

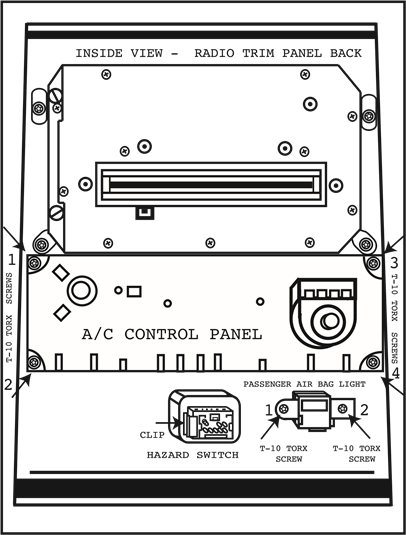

4. Verwijder (4) T-10 Torx-schroeven van de A/C-bediening om deze van de fabrieksradio-trimplaat te verwijderen. (Afbeelding D)

   Afb. D

5. Maak de waarschuwingslichtschakelaar los en verwijder deze.
6. Verwijder (2) T10 Torx-schroeven van de passagiersairbag-uitlichteenheid en verwijder deze. (Afbeelding D)
   Opmerking: De kleine ronde sticker moet ook van het fabriekspaneel worden verwijderd en op de 95-7406 radiobehuizing-trimplaat worden geplaatst.

Kit voorbereiding 95-7406

Nissan Titan 2004-2007
Nissan Pathfinder Armada 2004-2005

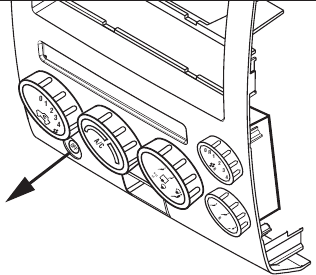

1. Bevestig de A/C-bediening op de 95-7406 radiobehuizing-trimplaat met behulp van de meegeleverde (4) Phillips PPH-38 schroeven. (Afbeelding A)

   Afb. A

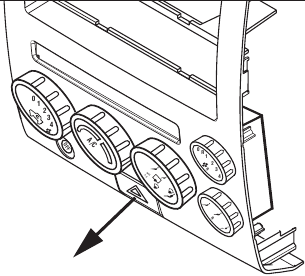

2. Klik de buitenste sierringen op de A/C-bedieningsknoppen. (Afbeelding B)

   Afb. B

3. Bevestig de passagiersairbag-uitlichteenheid op de 95-7406 radiobehuizing-trimplaat met behulp van de meegeleverde (2) Phillips PPH-38 schroeven. (Afbeelding C)

   Afb. C

   Breng ook de kleine ronde airbagsticker, die eerder is verwijderd, aan op de airbagknop.
4. Klik de waarschuwingslichtschakelaar in de 95-7406 radiobehuizing-trimplaat. (Afbeelding D)

   Afb. D
5. Bevestig de (6) paneelklemmen aan het 95-7406 radiobehuizingspaneel met behulp van het fabrieksradiopaneel als referentie voor de positionering van de klemmen.

Vervolg met de kit assemblage

Kit assemblage 95-7406

DDIN/Gestapelde ISO radio montagevoorziening

1. Klik de dubbele DIN-beugels aan de binnenrand van de dubbele DIN-radiobehuizing. (Afbeelding A)

   Afb. A

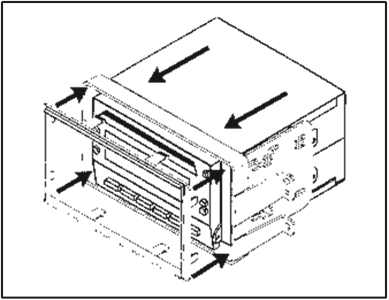

2. Schuif de dubbele DIN-radio in de dubbele DIN-beugel/radiobehuizing-assemblage en bevestig de radio aan de assemblage met behulp van de schroeven die bij de radio zijn geleverd. (Afbeelding B)

   Afb. B

3. Klik de dubbele DIN-sierplaat op de behuizing/radio-assemblage. (Afbeelding B)
   Opmerking: (2) DIN-eenheden kunnen worden gestapeld met behulp van hetzelfde proces als hierboven voor dubbele DIN.
4. Zoek de fabrieksbedrading in het dashboard. Metra raadt aan om de juiste bijpassende adapter van Metra of AXXESS te gebruiken. Sluit de negatieve accupool weer aan en test de unit op een goede werking.
5. Zet het dashboard weer in elkaar in omgekeerde volgorde van demontage.
