Metra 95-7618G Handleiding

Inhoud

1 KITKENMERKEN
2 KITONDERDELEN
3 BEDRADING & ANTENNEAANSLUITINGEN
4 BENODIGD GEREEDSCHAP
5 DASHBOARD DEMONTAGE
6 KIT MONTAGE
7 Referenties
8 Download handleiding
9 In andere talen

KITKENMERKEN

Voorzieningen voor een Double DIN head-unit
Grijs geverfd, passend bij het dashboard van de fabriek

KITONDERDELEN

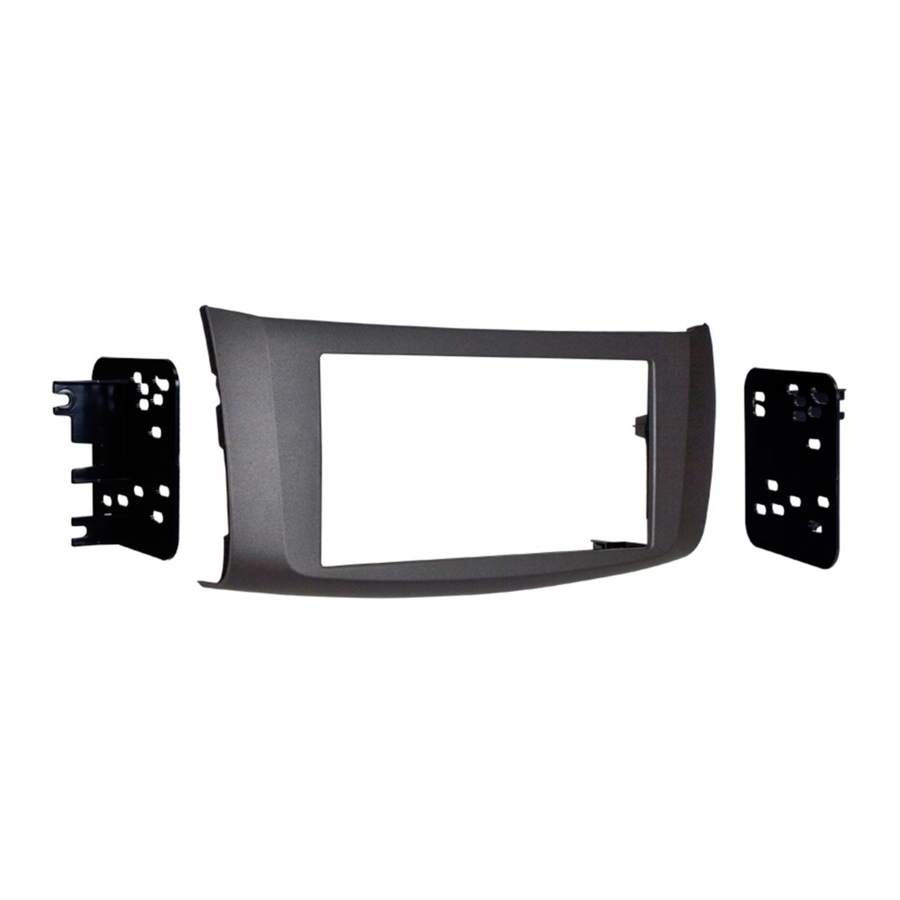

Radio-afdekpaneel
Radiobeugels
(4) Witte paneelclips

BEDRADING & ANTENNEAANSLUITINGEN

(apart verkrijgbaar)
Kabelboom: • 70-7552 2010-Up Nissan-kabelboom
Antenne-adapter: • 40-NI12 2010-Up Nissan-antenne-adapter

BENODIGD GEREEDSCHAP

Gereedschap voor het verwijderen van panelen
Phillips-schroevendraaier
Dopsleutel

Metra raadt aan om de negatieve accuklem los te koppelen voordat u met een installatie begint. Alle accessoires, schakelaars en vooral de indicatielampjes van de airbag moeten worden aangesloten voordat u de batterij weer aansluit of het contact inschakelt.

OPMERKING: Raadpleeg de instructies die bij de aftermarket-radio zijn meegeleverd.

DASHBOARD DEMONTAGE

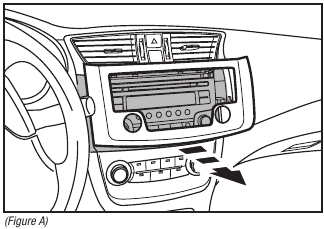

Maak het sierpaneel rondom de radio los en verwijder het. (Afbeelding A)

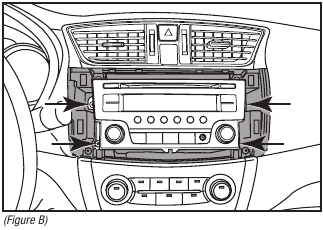

Verwijder (4) Phillips-schroeven waarmee de radio is bevestigd. (Afbeelding B)

Ga verder met de kitmontage

KIT MONTAGE

Voorzieningen voor Double DIN head-unit

Bevestig de (4) witte paneelclips aan de radiobehuizing

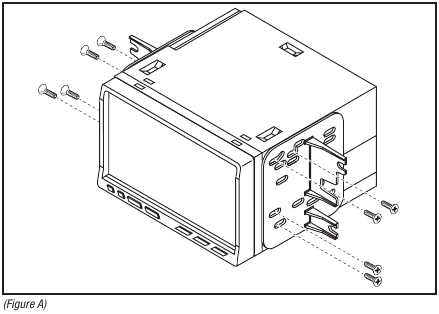

Bevestig de radiobeugels aan de aftermarket DDIN-radio met de schroeven die bij de radio zijn geleverd. (Afbeelding A)
Zoek de fabriekskabelboom en antennestekker in het dashboard. Metra raadt aan om de juiste koppelingsadapters van Metra en/of AXXESS te gebruiken.
Zet het dashboard weer in elkaar in omgekeerde volgorde van demontage met behulp van het 95-7618G radio-afdekpaneel in plaats van het fabriekspaneel.

KENNIS IS MACHT
Verbeter uw installatie- en fabricagevaardigheden door u in te schrijven voor de meest erkende en gerespecteerde school voor mobiele elektronica in onze branche.
Log in op www.installerinstitute.com of bel 800-354-6782 voor meer informatie en zet stappen naar een betere toekomst.

METRA.
De beste kits ter wereld.
1-800-221-0932
metraonline.com
