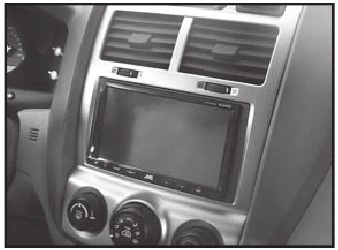

Metra 95-7321 Handleiding

TOEPASSINGEN

Hyundai Accent 2006-2011
Kia Rio/RIO 5 2006-heden
Kia Sportage 2005-2010
95-7321

KIT-FUNCTIES

• DDIN head-unit voorziening
• ISO gestapelde head-unit voorziening

KIT-ONDERDELEN

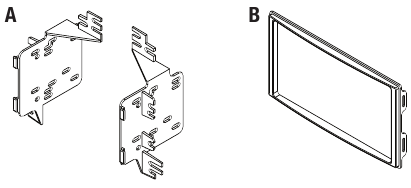

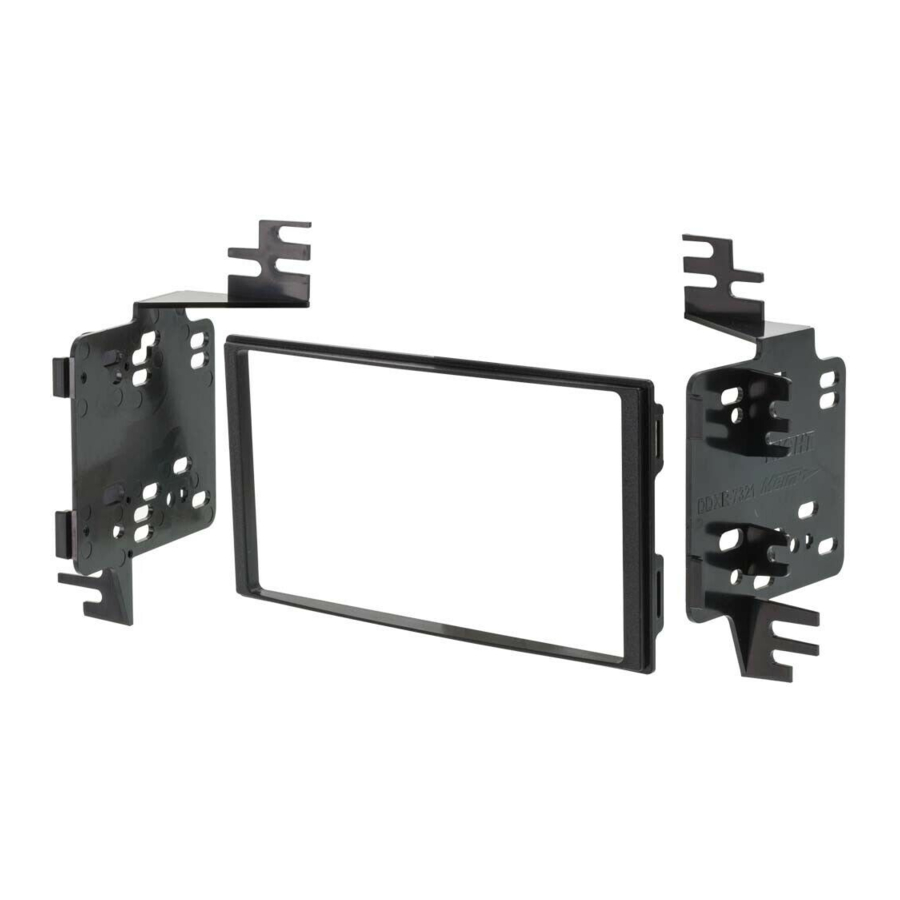

1. DDIN radiobehuizing
2. DDIN radiobehuizing beugels

BEDRADING & ANTENNEAANSLUITINGEN

(Apart verkocht)

Bedradingskabelboom:

• 70-7303 Hyundai/Kia Harness 2009
• 70-1004 Hyundai 2006-up/KIA harness 2004-up

Antenne-adapter:

• 40-KI11 KIA antenna adapter 2007-up
• 40-KI10 KIA antenna adapter 2007-up

BENODIGDE GEREEDSCHAPPEN

• Gereedschap voor het verwijderen van panelen
• Phillips-schroevendraaier
• Kleine platte schroevendraaier
• Snijgereedschap

Metra raadt aan om de negatieve accupool los te koppelen voordat met de installatie wordt begonnen. Alle accessoires, schakelaars en vooral de indicatielampjes van de airbag moeten zijn aangesloten voordat de accu weer wordt aangesloten of het contact wordt ingeschakeld.

OPMERKING: Raadpleeg ook de instructies die bij de aftermarket-radio zijn geleverd.

Dashboard Demontage 95-7321

Hyundai Accent 2006-2011, Kia Rio/RIO 5 2006-heden

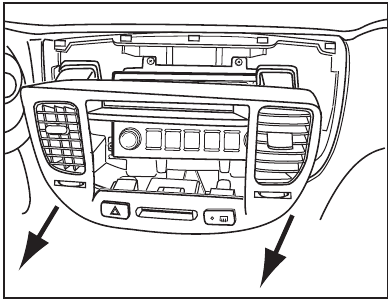

1. Maak het sierpaneel rondom de radio en inclusief de a/c ventilatieopeningen los en verwijder deze. (Figuur A)

   (Figuur A)

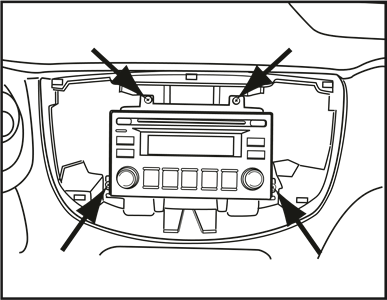

2. Verwijder (4) Phillips-schroeven waarmee de radio is bevestigd. (Figuur B)

   (Figuur B)

Ga verder met de voorbereiding van de kit

Kia Sportage 2005-2010

1. Maak het hele paneel rondom de radio los en verwijder deze, inclusief de A/C-bediening.
   Opmerking: Begin onderaan het paneel. (Figuur A)

   (Figuur A)
2. Verwijder (4) Phillips-schroeven om de radio uit het dashboard te halen. (Figuur B)

   (Figuur B)

Ga verder met de voorbereiding van de kit

Kit-voorbereiding

95-7321

1. Hyundai Accent: Knip en verwijder gearceerde gebieden. (Figuur A)

   (Figuur A)
2. Kia Rio: Knip en verwijder gearceerde gebieden. (Figuur B)

   (Figuur B)
3. Kia Sportage: Knip en verwijder gearceerde gebieden. (Figuur C)

   (Figuur C)

Ga verder met de montage van de kit

Kit Montage 95-7321

Double DIN/gestapelde ISO DIN head-unit voorziening

1. Zoek de fabriekskabelboom in het dashboard. Metra raadt aan om de juiste bijpassende adapter van Metra of AXXESS te gebruiken. Sluit de negatieve accupool weer aan en test het apparaat op de juiste werking.

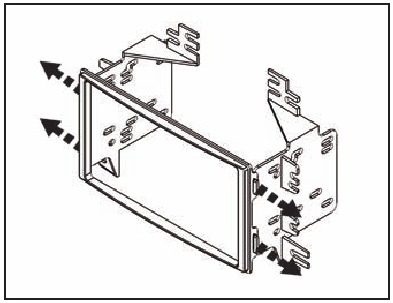

2. Bevestig de Double DIN-beugels aan de binnenrand van de Double DIN-sierplaat. (Figuur A)

   (Figuur A)

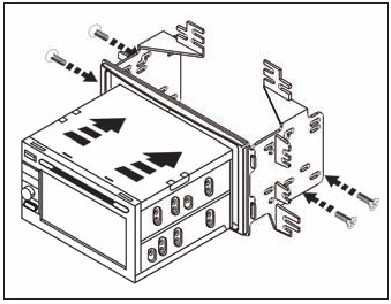

3. Schuif de Double DIN head-unit of gestapelde ISO head-units in de beugel/radiobehuizing en bevestig de Double DIN head-unit of gestapelde ISO head-units aan de montage met behulp van de schroeven die bij de radio zijn geleverd. (Figuur B)

   (Figuur B)
4. Zet het dashboard weer in elkaar in omgekeerde volgorde van demontage.
