Dremel VERSATIP 2000 / 2200 Handleiding

GEBRUIKTE SYMBOLEN

LEES DEZE INSTRUCTIES
Voordat u de Dremel Versatip gebruikt, dient u deze handleiding volledig te lezen en te begrijpen.

LEES ALLE INSTRUCTIES.
Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

WERKRUIMTE

1. Houd de werkruimte schoon en goed verlicht. Rommelige en donkere ruimtes nodigen uit tot ongelukken.
2. Bewaar of breng geen brandbare materialen in de buurt van het gereedschap.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van het gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
4. Gebruik het gereedschap alleen buiten of in goed geventileerde ruimtes.

PERSOONLIJKE VEILIGHEID

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van het gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik veiligheidsuitrusting. Draag altijd een veiligheidsbril. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die onder de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
3. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het gereedschap in onverwachte situaties.
4. Kleed u correct. Er bestaat gevaar dat u zich brandt aan de vlam of aan vloeibaar soldeertin. Draag beschermende kleding om uzelf te beschermen tegen brandwonden. Houd uw haar, kleding en handschoenen uit de buurt van de vlam. Losse kleding of lang haar kan vlam vatten.
5. Zet het werkstuk vast. Gebruik een klem om het werkstuk vast te houden. Hierdoor kunt u beide handen gebruiken om het gereedschap te bedienen.
6. Bewaar deze handleiding voor toekomstig gebruik.
7. Gebruik het apparaat niet als het lekt, tekenen van schade vertoont of niet goed functioneert.
8. Als het apparaat lekt (gasgeur), breng het dan onmiddellijk naar buiten en controleer de dichtheid zonder vlam, gebruik altijd zeepsop. Het vullen of bijvullen van de gasfles moet gebeuren in een goed geventileerde ruimte, ver verwijderd van mogelijke ontstekingsbronnen, open vuur, waakvlammen, elektrische kooktoestellen en andere personen. Zorg ervoor dat u de veiligheidsinstructies en waarschuwingsberichten op de navulfles in acht neemt en breng geen wijzigingen aan het apparaat aan.
9. Bewerk geen asbesthoudende materialen (asbest wordt als kankerverwekkend beschouwd).
10. Neem beschermende maatregelen wanneer er tijdens het werk stof kan ontstaan ​​dat schadelijk is voor de gezondheid, brandbaar of explosief (sommige soorten stof worden als kankerverwekkend beschouwd); draag een stofmasker en werk met stof-/spanenafzuiging indien aansluitbaar.

GEBRUIK EN ONDERHOUD VAN GEREEDSCHAP

1. Bewaar uw gereedschap op een geschikte plaats met een omgevingstemperatuur tussen 10°C en 50°C. Laat uw gereedschap volledig afkoelen voordat u het opbergt. Ongebruikte gereedschappen dienen buiten bereik van kinderen op een droge plaats te worden bewaard. Schakel alle ongebruikte gereedschappen uit.
2.
   Laat het gereedschap altijd volledig afkoelen voordat u de punten verwijdert/vervangt en/of het mondstuk installeert/vervangt.
3.
   Uiterst ontvlambaar gas onder druk.
4.
   Niet gebruiken in de buurt van vonken of open vuur.
5.
   Doorboor of verbrand de container niet en bewaar deze niet bij een temperatuur boven 50°C.
6.
   Buiten bereik van kinderen bewaren.
7.
   Probeer dit apparaat niet te demonteren.

BEOOGD GEBRUIK
De Dremel Versatip is bedoeld voor een verscheidenheid aan toepassingen die u zult vinden in het hoofdstuk "GEBRUIK".

SPECIFICATIES

GEBRUIK

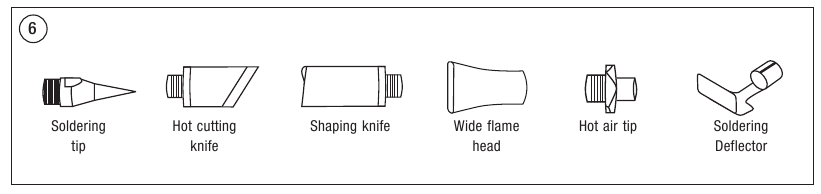

Maak uzelf vertrouwd met de onderdelen van de Dremel Versatip (afbeelding 1), de verschillende punten (afbeelding 6) en de inhoud van de kit (afbeelding 7) voor gebruik.

DREMEL VERSATIP

1. Katalysator
2. Vlambeschermer
3. Vlambeschermermoer
4. Keramische isolator
5. Kinderslot (stopper)
6. Trekker
7. Vergrendeling (voor continu werken)
8. Vlamregelknop
9. Tank
10. Vulventiel

INHOUD VAN DE KIT

1. Gereedschap met dop
2. Zak om dop op te bergen
3. Vormmes
4. Brede vlamkop
5. Deflector
6. Zak voor soldeerpunt
7. Extra lege zak
8. Snijmes
9. Hete luchtpunt
10. Tinnen doos met soldeerspons
11. Tinnen doos voor hete punten
12. Soldeertin
13. Zak voor 2 sleutels

Verwijder de kartonnen afdekking van de ontstekingsschakelaar voordat u de Dremel Versatip gebruikt.

DE TANK (OP)VULLEN
De Dremel Versatip werkt op vloeibaar butaangas. Zorg ervoor dat het gas dat u gebruikt, geraffineerd butaangas is dat ook in aanstekers kan worden gebruikt.

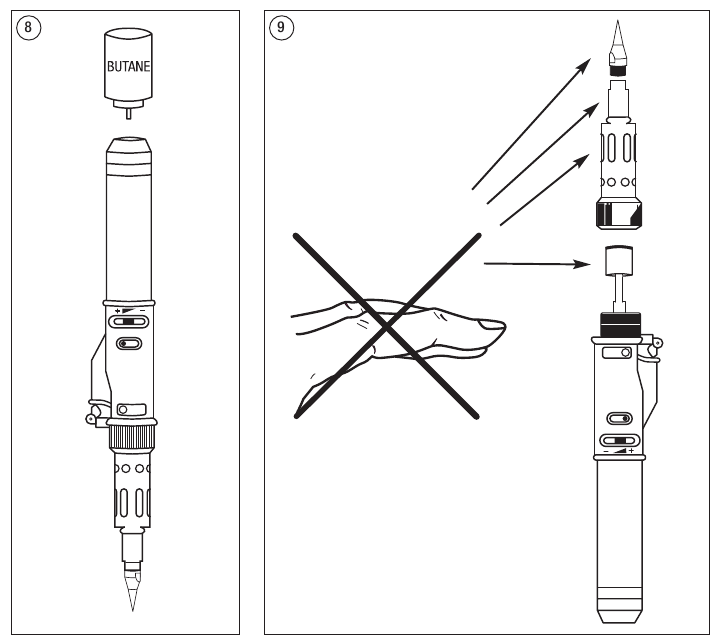

Houd het gereedschap en de container vast zoals weergegeven in afbeelding 8. Vul vervolgens de tank met vloeibaar butaangas en neem de instructies op de butaangascontainer in acht. De tank is vol wanneer er vloeibaar butaangas via het vulventiel ontsnapt.

VUL DE TANK NIET TE VOL!

AAN DE SLAG
De Dremel Versatip is uitgerust met een kinderbeveiliging. Dit mechanisme vereist bediening met twee handen om te beschermen tegen (onbedoelde) ontsteking door kinderen.

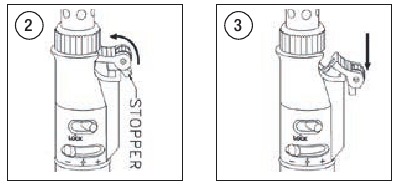

1. Zie afbeeldingen 2 en 3 om de Dremel Versatip te ontsteken.

2. De keramische isolator begint kort na ontsteking te gloeien. Als dit niet het geval is, herhaalt u stap 1 en 2. Wanneer de Dremel Versatip koud is, kan ontsteking een kort fluitend geluid veroorzaken. Dit is normaal en betekent niet dat er iets mis is met het gereedschap.

* Opmerking: de vlambeschermer moet correct zijn geïnstalleerd, zodat het gereedschap kan ontsteken.

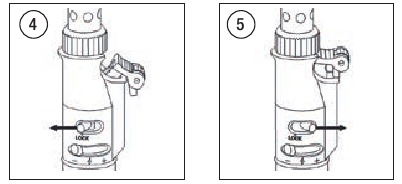

Wanneer de ontstekingsschakelaar wordt losgelaten, wordt de gastoevoer automatisch afgesloten, waardoor de Dremel Versatip stopt en langzaam afkoelt. Om de Dremel Versatip continu te gebruiken, volgt u de stappen in afbeeldingen 2, 3 en 4. Om de Dremel Versatip uit te schakelen, laat u de ontstekingsschakelaar los en verplaatst u de vergrendelknop naar rechts (afbeelding 5). Dit stopt onmiddellijk de toevoer van butaangas.

GEBRUIK MET EEN OPEN VLAM
Om de Dremel Versatip met een open vlam te gebruiken, schroeft u de vlambeschermer los, verwijdert u de katalysator (en de punt indien bevestigd) en schroeft u de vlambeschermer terug op het gereedschap en draait u de vlambeschermermoer stevig vast.

VLAMLENGTE EN TEMPERATUURAANPASSING
Zorg er na het ontsteken voor dat het gereedschap aan staat door te controleren of de katalysator begint te gloeien. Verplaats vervolgens de vlamregelhendel naar rechts om de vlamlengte en temperatuur te verhogen, of naar links om de vlamlengte en temperatuur te verlagen. Bij gebruik van de open vlam of hete lucht heeft de Dremel Versatip direct na ontsteking de juiste temperatuur. Houd rekening met 25 seconden opwarmtijd voor de punten.

PUNTEN INSTALLEREN OF VERVANGEN

LAAT HET GEREEDSCHAP ALTIJD VOLLEDIG AFKOELEN VOORDAT U PUNTEN VERWIJDERT OF VERVANGT.
Zorg ervoor dat u de juiste punt gebruikt voor de klus die u wilt doen. Gebruik alleen punten die perfect op het gereedschap passen. Loszittende punten kunnen leiden tot een ongecontroleerde en onveilige vlam.
Voor het gebruik van punten moet de katalysator geïnstalleerd zijn. Om de katalysator te installeren, schroeft u de vlambeschermermoer los en verwijdert u de vlambeschermer. Schuif de katalysator in de vlambeschermer met het smalle deel naar buiten gericht. Plaats de vlambeschermer en katalysator terug op het gereedschap en draai de vlambeschermermoer stevig vast. De soldeerpunt, het snijmes, het vormmes en de hete luchtblazer kunnen op de katalysator worden geschroefd. Zet de bits stevig vast met de 7 mm steeksleutel. Om een punt te verwijderen, gebruikt u eenvoudigweg de 7 mm steeksleutel om de punt los te schroeven. Gebruik de 8 mm steeksleutel om de katalysator op zijn plaats te houden indien nodig.
De brede vlamkop en de deflector kunnen over het uiteinde van de katalysator worden geschoven. Om ze te verwijderen, schuift u ze van de katalysator af.

EEN MONDSTUK INSTALLEREN/VERVANGEN

LAAT HET GEREEDSCHAP ALTIJD VOLLEDIG AFKOELEN VOORDAT U EEN MONDSTUK INSTALLEERT OF VERVANGT.
Het mondstuk kan verstopt raken door onzuiverheden in het butaangas. Om de levensduur van het gereedschap te verlengen, is het mondstuk vervangbaar. Mocht het mondstuk verstopt zijn, volg dan deze stappen om het mondstuk te vervangen:

1. Schroef de vlambeschermermoer los.
2. Verwijder de vlambeschermer (en de katalysator en de punt indien van toepassing).
3. Schroef de keramische isolator los.
4. Verwijder het mondstuk met de hand (klein koperen onderdeel) door er voorzichtig aan te draaien en eraan te trekken.
5. Installeer een nieuw mondstuk met de kleine opening naar buiten gericht.
6. Plaats de keramische isolator terug en draai deze stevig vast.
7. Plaats de vlambeschermer terug (en de katalysator en de punt indien van toepassing).
8. Draai de vlambeschermermoer stevig vast.

De Dremel Versatip is nu klaar voor gebruik.
OPMERKING: Een vervangend mondstuk kan via uw dealer worden besteld.

MEEST VOORKOMENDE GEBRUIK
Soldeerpunt: gebruikt voor reguliere soldeerwerkzaamheden met behulp van soldeertin.
Heet snijmes: snijden van nylon touw om 'rafelen' te voorkomen.
Vormmes: op maat snijden van plastic platen en andere warmtegevoelige materialen.
Brede vlamkop: voorbereiden op gedetailleerde verfafname Hete luchtpunt: smelten van kunststoffen en andere warmtegevoelige materialen.
Deflector: krimpen van warmtegevoelige isolatie rond elektrische bedrading

ONDERHOUD

REINIGING
Schakel het gereedschap uit en laat het volledig afkoelen voordat u het reinigt. De buitenkant van het gereedschap kan worden gereinigd met een schone doek. Gebruik indien nodig een vochtige doek met een kleine hoeveelheid neutraal reinigingsmiddel. Om de soldeerpunt te reinigen, doopt u de soldeerspons in wat water. Veeg het na het solderen of bij overtollig soldeer op de punt af op de spons als het nog heet is.

CONTACT DREMEL
Ga voor meer informatie over het Dremel-assortiment, ondersteuning en hotline naar www.dremel.com. Dremel, Konijnenberg 60, 4825 BD Breda, Nederland
