Dreame Z10 Pro RLSD5 Handleiding

Inhoud

1 Productoverzicht
2 De huiselijke omgeving opruimen
3 Voorbereiding voor gebruik
4 Verbinding maken met de Mi Home/Xiaomi Home-app
5 Hoe te gebruiken
6 Routinematig onderhoud
7 Statusindicator
8 FAQ
9 Specificaties
10 Veiligheidsinformatie
11 Referenties
12 Download handleiding
13 In andere talen

Productoverzicht

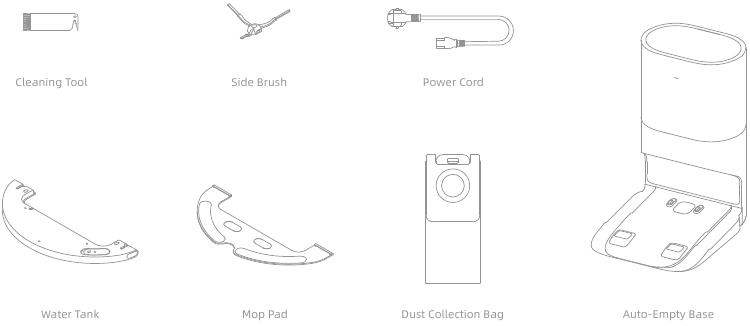

Accessoires

Opmerking: de illustraties in deze handleiding dienen uitsluitend ter referentie. Raadpleeg het daadwerkelijke product.

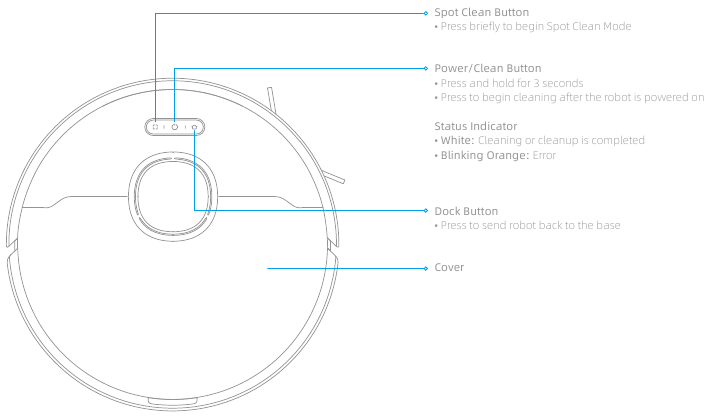

Robot

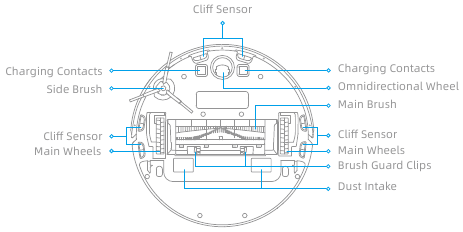

Robotsensoren

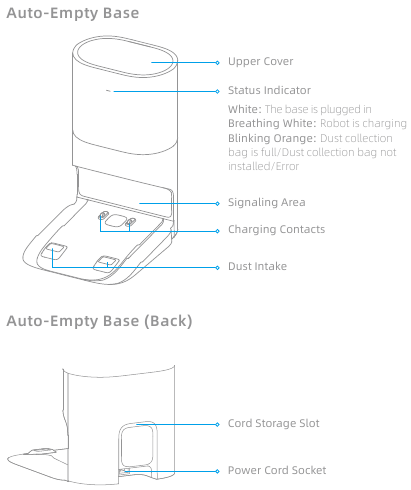

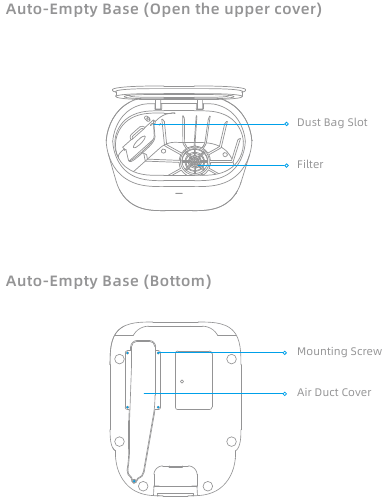

Automatisch leegstation

Stofbak

Opmerking: vanwege de fabrieksinstelling is er al een nieuwe stofopvangzak geïnstalleerd.

Mopmodule

De huiselijke omgeving opruimen

Om de werkefficiëntie van uw robot te verbeteren, ruimt u losse snoeren, vodden, pantoffels, speelgoed, enz. op.

Open de deur van de te reinigen ruimte en zet de meubels op hun juiste plaats om meer ruimte te creëren.

Plaats vóór het reinigen een fysieke barrière aan de rand van de trap en de bank om een veilige en vlotte werking van de robot te garanderen.

Om te voorkomen dat de robot het te reinigen gebied niet herkent, ga niet voor de robot, de drempel, de gang of smalle plaatsen staan.

Voorbereiding voor gebruik

Verwijder de beschermende materialen
Installeer de zijborstel

Opmerking: installeer de zijborstel totdat deze vastklikt.

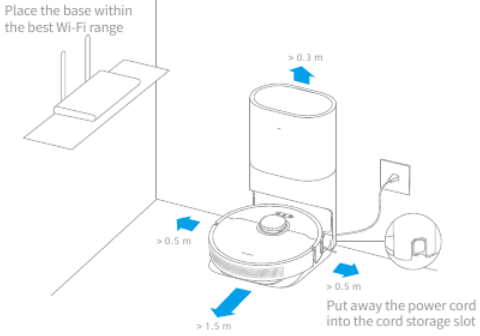

Sluit aan op een stopcontact en begin met opladen
Plaats de basis op een vlakke ondergrond tegen de muur en sluit deze aan op een stopcontact. Plaats de robot op de basis om op te laden. De robot wordt automatisch ingeschakeld en begint met opladen. Het wordt aanbevolen om uw robot volledig op te laden voor het eerste gebruik.

Opmerking:
- Houd de directe omgeving 1,5 m voor de basis en 0,5 m aan beide zijden vrij van objecten.
- Zorg ervoor dat geen objecten het signaleringsgebied kunnen blokkeren.

Over het automatisch leegstation
Het wordt aanbevolen dat de robot vanuit de basis vertrekt voordat hij gaat schoonmaken. Dit zorgt ervoor dat de robot soepel terugkeert naar de basis. Verplaats de basis niet terwijl de robot aan het schoonmaken is.
Nadat de robot de schoonmaaktaak heeft voltooid en automatisch terugkeert naar de basis, start de basis automatisch met leegmaken. Meer instellingen kunnen worden bediend in de APP.

Verbinding maken met de Mi Home/Xiaomi Home-app

Dit product werkt met de Mi Home/Xiaomi Home-app.* Gebruik de Mi Home/Xiaomi Home-app om uw apparaat te bedienen en te communiceren met andere slimme apparaten.

Download de Mi Home/Xiaomi Home-app
Scan de QR-code om de app te downloaden en te installeren. U wordt doorgestuurd naar de verbindingsinstallatiepagina als de app al is geïnstalleerd. U kunt ook zoeken naar "Mi Home/Xiaomi Home" in de app store om deze te downloaden en te installeren.

Apparaat toevoegen
Open de Mi Home/Xiaomi Home-app en tik op "" rechtsboven. Tik vervolgens op "" in de rechterbovenhoek, scan de QR-code, voeg "Dreame Bot Z10 Pro" toe en volg de aanwijzingen om de verbinding te voltooien.

Opmerking:
- Alleen 2,4 GHz Wi-Fi wordt ondersteund.
- De versie van de app is mogelijk bijgewerkt, volg de instructies op basis van de nieuwste app-versie.
Wi-Fi resetten
Houd de knoppen en tegelijkertijd ingedrukt totdat u een stem hoort die zegt: "Wachten op de netwerkconfiguratie". Zodra de Wi-Fi-indicator langzaam knippert, is de Wi-Fi succesvol gereset.

Opmerking: als uw robot geen succesvolle verbinding met de app kan maken, reset dan de Wi-Fi en voeg het apparaat opnieuw toe.

Hoe te gebruiken

In-/uitschakelen
Houd de knop 3 seconden ingedrukt om de robot in te schakelen. Zodra de stroomindicator continu wit brandt, staat de robot in de stand-bymodus. Om de robot uit te schakelen, houdt u de knop 3 seconden ingedrukt wanneer de robot niet beweegt.
Beginnen met schoonmaken
Druk kort op de knop om de robot in te schakelen. Na activering brengt de robot nauwkeurig een route in kaart, reinigt methodisch langs de randen en muren en eindigt met het reinigen van elke kamer in een S-vormig patroon om een grondige klus te garanderen.
Reinigingsmodus
Dreame Bot Z10 Pro heeft vier reinigingsmodi: Stil, Standaard, Sterk en Turbo. De standaardmodus is Standaard. U kunt de reinigingsmodus specificeren in de Mi Home/Xiaomi Home-app.
Pauze-/slaapmodus
Pauze: Druk kort op een willekeurige knop om de robot tijdens het reinigen te pauzeren.
Slaapmodus: De robot gaat automatisch naar de slaapmodus na 10 minuten inactiviteit, waarna de stroomindicator en de oplaadindicator uitgaan. Om de robot te activeren, drukt u op een willekeurige knop.
Opmerking:
- De robot wordt automatisch uitgeschakeld als hij langer dan 12 uur in de slaapmodus wordt gelaten.
- Wanneer de robot is gepauzeerd, zal het plaatsen op de basis de huidige reinigingstaak beëindigen.
Puntreinigingsmodus
Wanneer de robot is gepauzeerd of in de stand-bymodus staat, houdt u de knop 3 seconden ingedrukt om de puntreinigingsmodus te starten. In deze modus wordt een vierkant gebied van 1,5×1,5 meter direct rond de robot gereinigd. Wanneer de puntreiniging is voltooid, keert de robot automatisch terug naar zijn oorspronkelijke locatie en wordt hij uitgeschakeld.
Opmerking: Het activeren van de puntreinigingsmodus beëindigt de huidige reinigingstaak van de robot.
Extra app-functies
U kunt meer functies inschakelen via de Mi Home/Xiaomi Home-app, zoals geselecteerde kamerreiniging, zonereiniging, verboden gebied/virtuele no-go-zones, enz.
Opmerking:
- Volg de instructies op de app-interface om meer functies te gebruiken.
- De versie van de app is mogelijk bijgewerkt; volg de instructies op basis van de huidige app-versie.
Gebruik de dweilfunctie
Het wordt aanbevolen om alle vloeren minstens drie keer te stofzuigen vóór de eerste dweilsessie om een beter reinigingseffect te bereiken.
1. Maak de dweilpad vochtig en wring overtollig water uit. Plak de dweilpad op het bevestigingsgebied van het waterreservoir en bevestig de pad op het waterreservoir met bevestigingsbanden.
2. Open het deksel van het waterreservoir, vul het reservoir met water en sluit het deksel vervolgens stevig af.

  Opmerking: Gebruik geen reinigingsmiddel of desinfectiemiddel.
3. Lijn de dweilmodule uit zoals aangegeven door de pijl en schuif deze vervolgens in de achterkant van de robot totdat deze vastklikt. Druk op de knop of gebruik de Mi Home/Xiaomi Home-app om te beginnen met schoonmaken.

  Opmerking:
  - Het wordt niet aanbevolen om de dweilfunctie op tapijten te gebruiken.
  - Gebruik de app om de waterstroom naar wens aan te passen.
4. Druk de twee zijclips naar binnen en schuif het waterreservoir naar achteren om het van de robot te scheiden.

  Opmerking: Wanneer de robot wordt opgeladen of niet in gebruik is, verwijdert u de dweilmodule, giet u al het resterende water in het reservoir weg en maakt u de dweilpad schoon om schimmel of geurtjes te voorkomen.

Routinematig onderhoud

De stofbak reinigen

Open de robotkap en druk vervolgens op de clip van de stofbak om de stofbak te verwijderen.
Open de kap van de bak en leeg de bak zoals weergegeven in het diagram.
Verwijder het filter en tik zachtjes op de mand.

Opmerking: Probeer niet het filter te reinigen met een borstel of vinger.
Reinig de stofinlaat.
Spoel de stofbak en het filter af met water tot ze schoon zijn. Droog het filter grondig voordat u het terugplaatst.

Opmerking:
- Spoel het filter alleen met schoon water. Gebruik geen reinigingsmiddel.
- Bewaar het op een goed geventileerde of koele plaats voordat u het gebruikt.

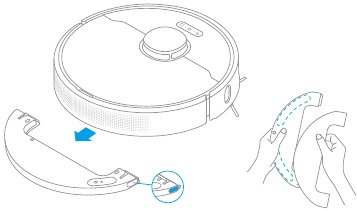

De dweilmodule reinigen

Druk op de twee ontgrendelingsclips aan de zijkant van de watertank, verwijder de dweilmodule en trek de dweilpad van de dweilmodule.
Giet het water in de tank. Reinig alleen met water en laat aan de lucht drogen voordat u het terugplaatst.

Opmerking: Stel de tank niet direct bloot aan de zon.
Reinig de dweilpad alleen met water en laat aan de lucht drogen voordat u hem terugplaatst.

Opmerking:
- Verwijder de pad van de dweilmodule voordat u hem reinigt en zorg ervoor dat er geen vuil water terugstroomt in de wateruitlaat om verstopping te voorkomen.
- Voor optimale prestaties wordt aanbevolen om de dweilpad elke 3-6 maanden te vervangen.
Als er een trage waterstroom optreedt of het volume niet goed is verdeeld, reinig dan het luchtgat in de afdekking van de watertank.

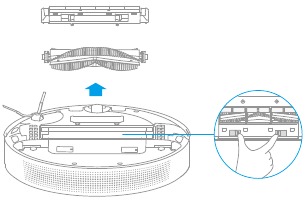

De hoofdborstel reinigen
Druk de borstelbeschermerclips naar binnen om de borstelbeschermer te verwijderen en til de borstel uit de robot.

Trek de borstelafdekkingen eruit zoals weergegeven in het diagram. Gebruik het meegeleverde reinigingsgereedschap om eventuele haren te verwijderen die in de borstel verstrikt zijn geraakt.

Opmerking: Wanneer er haar strak in de hoofdborstel verstrikt zit, trek het haar dan niet overmatig uit om beschadiging van de hoofdborstel te voorkomen.

De zijborstel reinigen
Trek de zijborstels eruit en gebruik het reinigingsgereedschap om eventuele haren te verwijderen die in de borstel verstrikt zijn geraakt.

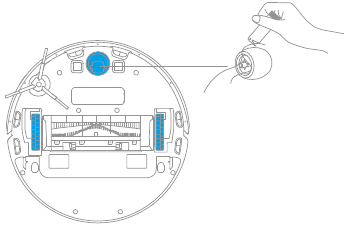

Het hoofdwiel/omnidirectioneel wiel reinigen

Opmerking: Gebruik een gereedschap zoals een kleine schroevendraaier om de as en de band te scheiden.
Opmerking: Natte doeken kunnen gevoelige elementen in de robot en de basis beschadigen. Gebruik droge lappen voor het reinigen.

De LDS-lasersensor/randsensor reinigen

De klifsensor reinigen

De zeer nauwkeurige 3D reinigen

Het oplaadcontact reinigen

De oplaadcontacten en stofinlaat reinigen

De stofopvangzak vervangen
Vervang de stofopvangzak door een nieuwe wanneer de stofopvangzak vol is, volgens de statusindicator (knippert oranje) en de app-prompts. Het wordt aanbevolen om de zak om de 6-8 weken te vervangen.

Gooi de stofopvangzak weg

Opmerking: Sluit de handgreep van de stofzak bij het verwijderen van de stofopvangzak om te voorkomen dat er stof ontsnapt.
Reinig het filter

Opmerking:
- Plaats het filter op zijn plaats na het reinigen om te voorkomen dat er stof in het luchtkanaal valt.
- Spoel het filter af met water tot het schoon is. Droog het filter grondig voordat u het terugplaatst.
Installeer een nieuwe stofopvangzak
Sluit de bovenste kap van de zelfledigende basis

Opmerking: Sluit de basis niet geforceerd als de bovenste kap van de basis niet kan worden gesloten en de stofopvangzak niet is geïnstalleerd.

Het luchtkanaal reinigen
Als het luchtkanaal verstopt is, reinig het dan volgens de volgende stappen.

Draai de bevestigingsschroeven op de afdekking van het luchtkanaal los en verwijder de afdekplaat.
Controleer of het luchtkanaal geblokkeerd is door vreemde voorwerpen. Zo ja, reinig ze dan.
Plaats de afdekking van het luchtkanaal terug zoals weergegeven in het diagram.

Robot opnieuw opstarten
Als de robot niet meer reageert of niet kan worden uitgeschakeld, houd dan de knop 10 seconden ingedrukt om hem geforceerd uit te schakelen. Houd vervolgens de knop 3 seconden ingedrukt om de robot in te schakelen.

Batterij
De robot bevat een hoogwaardig lithium-ionbatterijpakket. Zorg ervoor dat deze goed opgeladen blijft voor dagelijks gebruik om optimale batterijprestaties te behouden. Als de robot gedurende langere tijd niet wordt gebruikt, schakel hem dan uit en berg hem op. Om schade door overmatige ontlading te voorkomen, moet de robot minstens één keer per drie maanden worden opgeladen.

Statusindicator

De volgende tabel geeft een overzicht van mogelijke oorzaken en oplossingen in termen van verschillende lichtstatussen. Raadpleeg voor meer ondersteuning het gedeelte "FAQ" in deze handleiding.

Lichtstatus	Mogelijke oorzaak	Oplossing
Uit	Geen stroomvoorziening	Controleer en zorg ervoor dat de stroomvoorziening voor de basis normaal is.
Uit	De robot in de Niet Storen-periode De robot met volledige lading in de slaapstand	/
Wit	De robot staat niet op de basis	/
Ademend wit	De robot wordt opgeladen	/
Knipperend oranje	Fout	Controleer of er een stofopvangzak is geïnstalleerd. Zo niet, installeer er dan een. Controleer of de stofopvangzak op zijn plaats is geïnstalleerd.
		Controleer of de bovenste kap gesloten is. Zo niet, sluit de bovenste kap dan goed.
		Controleer of de zak vol is. Zo ja, vervang hem dan. Verwijder vuil rond de stofinlaat van de robot en de basis.
		Koppel het netsnoer van de basis los en controleer of er vreemde voorwerpen zijn die de afdekking van het luchtkanaal blokkeren. Zo ja, reinig ze dan. Controleer of de speciale stofbak wordt gebruikt.
		Controleer of de stofbak van de robot is geïnstalleerd. Neem voor andere fouten contact op met gekwalificeerde technici of de klantenservice.

FAQ

Probleemtype	Oplossing
Robot schakelt niet in	Het batterijniveau is laag. Laad de robot op de basis op en probeer het opnieuw. De omgevingstemperatuur is te laag (onder 0°C) of te hoog (boven 40°C). De bedrijfstemperatuur van de robot is 0°C tot 40°C.
Robot kan niet opladen	De basis ontvangt geen stroom. Controleer of beide uiteinden van het netsnoer correct zijn aangesloten. Slecht contact. Reinig de oplaadcontacten van de basis en de robot.
Robot kan niet terugkeren naar de basis	Er zijn te veel obstakels rond de basis. Plaats de basis in een meer open ruimte. Reinig het signaleringsgebied van de basis. Het verplaatsen van de robot kan ertoe leiden dat hij zichzelf opnieuw positioneert of zijn omgeving opnieuw in kaart brengt. Als de robot te ver van de basis verwijderd is, kan hij mogelijk niet automatisch zelfstandig terugkeren, in welk geval u de robot handmatig op de basis moet plaatsen.
Robot functioneert niet goed	Schakel de robot uit en activeer hem vervolgens opnieuw.
Robot maakt een vreemd geluid	Er kan een vreemd voorwerp vastzitten in de hoofdborstel, de zijborstel of een van de hoofdwielen. Stop de robot en verwijder eventuele resten.
Robot reinigt niet meer efficiënt of laat stof achter	De stofbak is vol. Reinig de stofbak en de stofinlaat. Het filter is verstopt. Reinig het filter. Er zit een vreemd voorwerp vast in de hoofdborstel. Reinig de hoofdborstel.
Robot kan geen verbinding maken met wifi	Er is iets mis met de wifi-verbinding. Reset de wifi en download de nieuwste versie van de Mi Home/ Xiaomi Home-app en probeer opnieuw verbinding te maken. Locatietoestemming is niet geopend. Zorg ervoor dat de locatietoestemming op de Mi Home/Xiaomi Home-app is ingeschakeld. Het wifi-signaal is zwak. Zorg ervoor dat de robot zich in een gebied met goede wifi-dekking bevindt. 5 GHz wifi wordt niet ondersteund. Zorg ervoor dat uw robot verbinding maakt met 2,4 GHz wifi. De gebruikersnaam of het wachtwoord van wifi is onjuist. Voer de juiste gebruikersnaam en het juiste wachtwoord in.
Robot voert geen geplande reiniging uit	De batterij van de robot is bijna leeg. Geplande reiniging start niet tenzij de robot tijdig is opgeladen.
Verbruikt het stroom als de robot op de basis blijft staan nadat hij al volledig is opgeladen?	Als de robot na volledig opladen op de basis blijft staan, verbruikt dit zeer weinig elektriciteit en helpt het om optimale batterijprestaties te behouden.
Er komt geen water uit de dweilmodule, of er komt maar een klein beetje uit	Controleer of er water in de watertank zit. Reinig de dweil als deze vuil wordt. Zorg ervoor dat de dweilpad correct is geïnstalleerd volgens de gebruikershandleiding. Reinig het blaasgat aan de bovenkant van de watertank.
Robot hervat het reinigen niet na het opladen	Zorg ervoor dat de robot niet is ingesteld op de modus Niet storen (DND), waardoor hij het reinigen niet kan hervatten. De robot hervat het reinigen niet wanneer hij handmatig wordt opgeladen of op de basis wordt geplaatst.
Robot keert terug naar de basis zonder automatisch leeg te maken	Als u handmatig op de dockknop drukt om de robot op te laden, of hem terug naar de basis verplaatst, en als het reinigingsgebied kleiner is dan 3 vierkante meter, zal de robot geen taken uitvoeren. De DND-modus voorkomt dat de robot automatisch leegmaakt.
De stofopvangzak is vol	Controleer of de stofopvangzak vol is. Zo ja, vervang hem dan door een nieuwe. Het wordt aanbevolen om de zak om de 6-8 weken te vervangen. Zo niet, controleer dan of de stofinlaat of het luchtkanaal aan de onderkant van de basis verstopt is. Verwijder eventuele blokkades voor gebruik.
De automatische leegmaakduur kan soms onacceptabel lang zijn	Wanneer de robot gedurende een bepaalde tijd automatische leegmaaktaken heeft uitgevoerd, of wanneer het luchtkanaal niet soepel functioneert, wordt de automatische leegmaakduur verlengd om blokkering te voorkomen.
De bovenste kap van de basis kan niet worden gesloten	Controleer of er een stofopvangzak is geïnstalleerd. Zo niet, installeer er dan een.

Specificaties

Robot

Model	RLSD5
Batterij	5200mAh (Nominale batterijcapaciteit)
Draadloze connectiviteit	Wi-Fi IEEE 802.11b/g/n 2.4 GHz
Oplaadtijd	Ongeveer 6 uur
Nominale spanning	14.4 V
Nominaal vermogen	46 W
Werkfrequentie	2400-2483.5 MHz
Maximaal uitgangsvermogen

Automatisch leegstation

Model	RCS2
Nominaal ingangsvermogen	220-240 V~ 50-60 Hz
Nominaal uitgangsvermogen	19.8 V 1 A
Nominaal vermogen	600 W

Bij normaal gebruik moet deze apparatuur op een afstand van ten minste 20 cm tussen de antenne en het lichaam van de gebruiker worden gehouden.

Veiligheidsinformatie

Gebruiksbeperkingen
Dit product kan worden gebruikt door kinderen vanaf 8 jaar en door personen met fysieke, zintuiglijke of verstandelijke beperkingen of een gebrek aan ervaring of kennis, onder toezicht van een ouder of voogd om een veilige werking te garanderen en risico's te vermijden. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Kinderen mogen niet met dit product spelen. Zorg ervoor dat kinderen en huisdieren op veilige afstand van de robot worden gehouden terwijl deze in werking is.
Dit product is uitsluitend bedoeld voor het reinigen van vloeren in een huiselijke omgeving. Gebruik het niet buitenshuis, op andere oppervlakken dan vloeren, of in een commerciële of industriële omgeving.
Gebruik de robot niet in een ruimte die zich boven het grondniveau bevindt zonder een beschermende barrière.
Gebruik de robot niet bij een omgevingstemperatuur boven 40 °C of onder 0 °C of op een vloer met vloeistoffen of kleverige stoffen.
Raap alle kabels van de vloer op voordat u de robot gebruikt om te voorkomen dat deze tijdens het schoonmaken worden meegesleurd.
Verwijder breekbare of kleine voorwerpen van de vloer om te voorkomen dat de robot er tegenaan botst en ze beschadigt.
Houd haar, vingers en andere lichaamsdelen uit de buurt van de zuigopening van de robot.
Houd het borstelreinigingsgereedschap buiten het bereik van kinderen.
Plaats geen kinderen, huisdieren of andere voorwerpen op de robot, ongeacht of deze stilstaat of beweegt.
Gebruik de robot niet om brandende voorwerpen te reinigen.
Zuig geen harde of scherpe voorwerpen op.
Zorg ervoor dat de robot is uitgeschakeld en dat het automatisch leegstation is losgekoppeld voordat u gaat schoonmaken of onderhouden.
Veeg geen enkel onderdeel van het product af met een natte doek of vloeistoffen.
Gebruik dit product in overeenstemming met de instructies in de gebruikershandleiding. Gebruikers zijn verantwoordelijk voor verlies of schade die voortvloeit uit oneigenlijk gebruik van dit product.

Batterijen en opladen
Gebruik geen batterijen of automatische leegstations van derden. Gebruik alleen de RCS2-voedingseenheid.
Probeer de batterij of het automatisch leegstation niet zelf te demonteren, repareren of aan te passen.
Plaats het automatisch leegstation niet in de buurt van een warmtebron.
Gebruik geen natte doek of natte handen om de laadcontacten van het station af te vegen of schoon te maken.
Gooi oude batterijen niet op de verkeerde manier weg. Ongebruikte batterijen moeten bij een geschikt recyclingbedrijf worden weggegooid.
Als het netsnoer beschadigd of gebroken is, stop dan onmiddellijk met het gebruik ervan en neem contact op met de klantenservice.
Zorg ervoor dat de robot is uitgeschakeld wanneer deze wordt vervoerd en bewaar hem indien mogelijk in de originele verpakking.
Als de robot langere tijd niet wordt gebruikt, laad hem dan volledig op, schakel hem uit en bewaar hem op een koele, droge plaats. Laad de robot minstens eens per 3 maanden op om overontlading van de batterij te voorkomen.
Dit product bevat batterijen die alleen kunnen worden vervangen door gekwalificeerde technici of de klantenservice.

Ga voor meer informatie naar www.dreame-technology.com
Vervaardigd door: Dreame Trading (Tianjin) Co., Ltd.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dreame Z10 Pro RLSD5 Handleiding
