SwitchBot Blind Tilt W2701600 Handleiding

Inhoud van de verpakking

Lees deze gebruikershandleiding zorgvuldig door voordat u uw apparaat gebruikt.

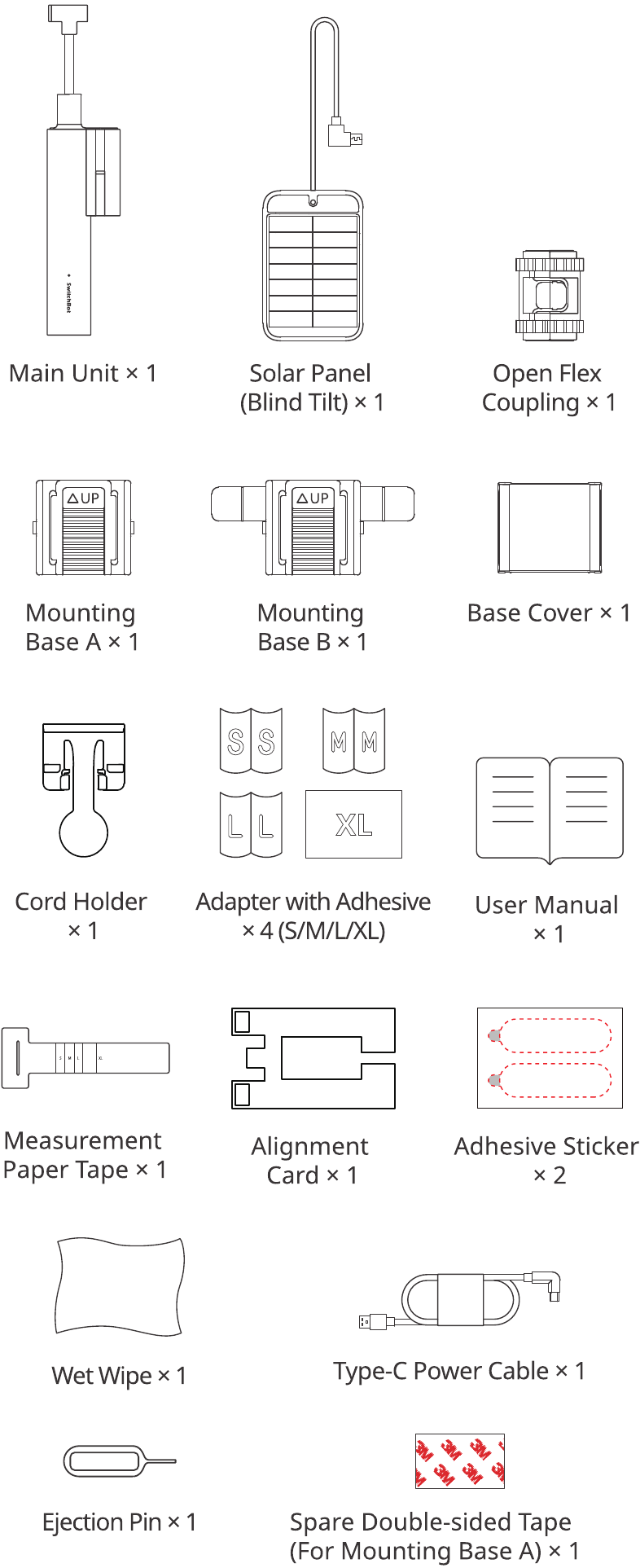

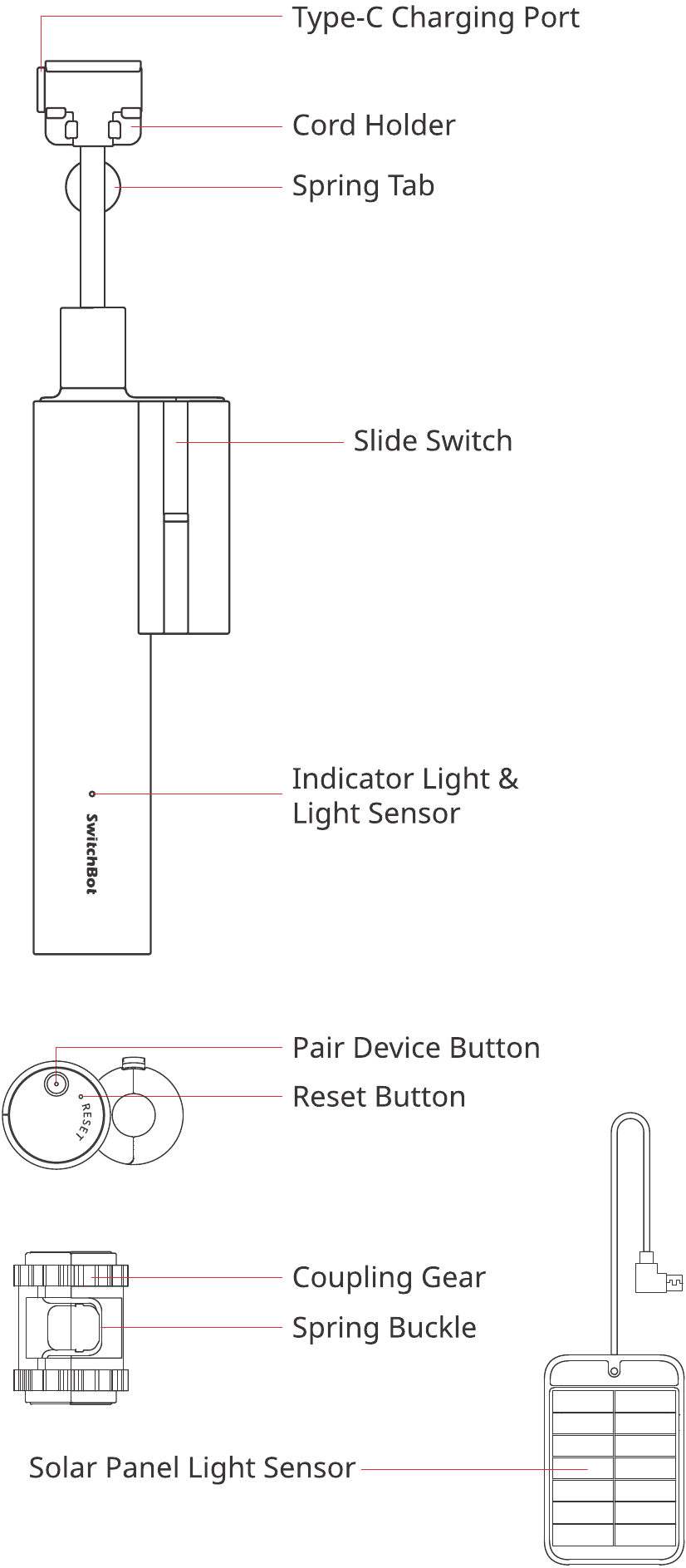

Lijst met onderdelen

Voorbereiding

U hebt nodig:

• Een smartphone of tablet met Bluetooth 4.2 of hoger.
• De nieuwste versie van onze app, te downloaden via de Apple App Store


  iOS 11.0+

  of Google Play Store.


  Android OS 5.0+

• Een SwitchBot-account, u kunt zich registreren via onze app of rechtstreeks inloggen op uw account als u er al een hebt.

Let op: Als u de Cloud Service-functie wilt gebruiken, hebt u een SwitchBot Hub Mini nodig (apart verkrijgbaar).

Installatie

Stap 1: Voeg uw Blind Tilt toe aan onze app

Open de SwitchBot-app en log in op uw account. Tik op "+" rechtsboven op de startpagina, zoek het Blind Tilt-icoon en selecteer het, en volg vervolgens de instructies om uw apparaat toe te voegen.

Stap 2: Installeren op uw jaloezieën

Om ervoor te zorgen dat uw Blind Tilt stevig op uw jaloezieën blijft zitten, gebruikt u het meegeleverde vochtige doekje of een neutraal reinigingsmiddel om de bovenrail en de jaloezieënstok schoon te maken. Vuil of stof beïnvloedt de hechting en kan later leiden tot loslaten.

1. Gebruik de meetpapierstrook om een adapter voor uw jaloezieënstok te bepalen.

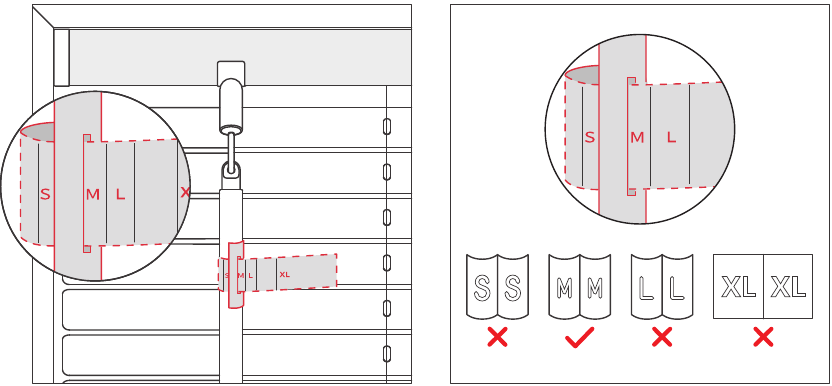

   1. Wikkel de meetpapierstrook om uw jaloezieënstok en steek het smallere uiteinde van de papierstrook in de opening aan het andere uiteinde. Schuif het smallere uiteinde door de opening zodat de papierstrook strak om de stok zit. Controleer nu welke maat de markeringen op de papierstrook aangeven - S, M, L of XL.

   2. Selecteer de adapter van de juiste maat volgens de bovenstaande resultaten.


2. Installeer de montagevoet en bevestig de adapter aan uw jaloezieënstok met behulp van de uitlijningskaart
   Let op: De meegeleverde uitlijningskaart is een essentieel hulpmiddel om de positie van de montagevoet en de adapter te bepalen.

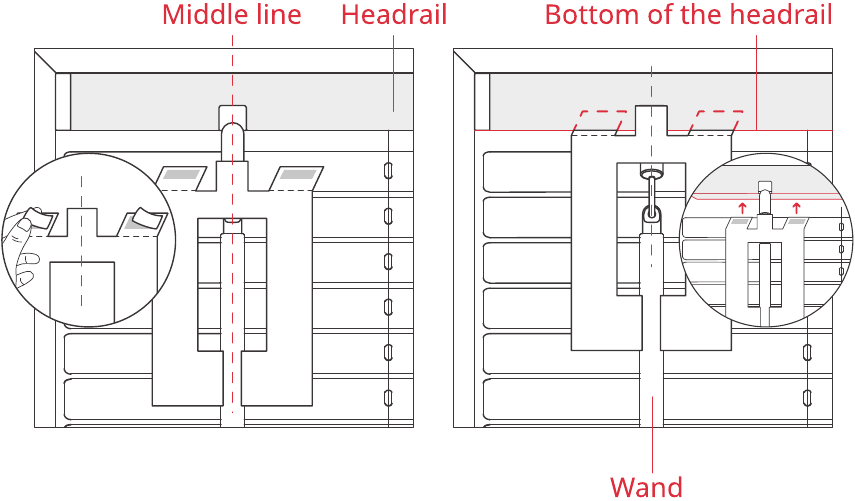

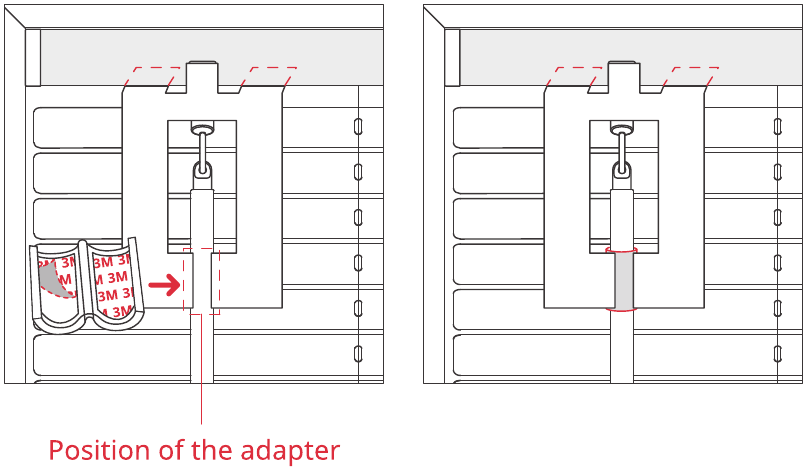

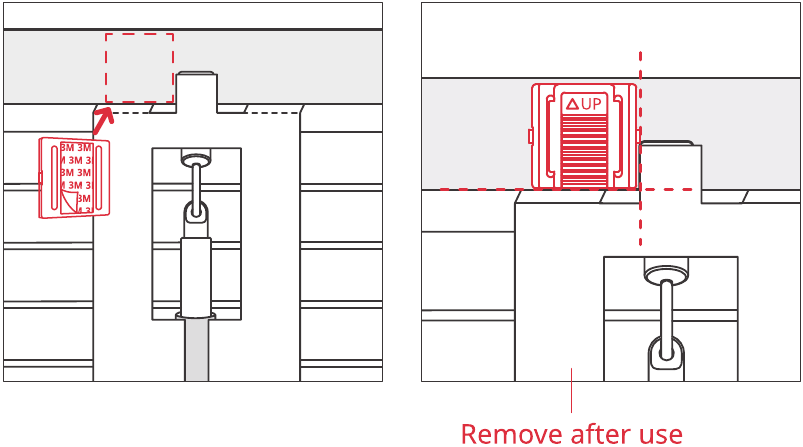

   1. Lijn de middenlijn op de uitlijningskaart uit met uw jaloezieënstok. Plak vervolgens de twee gevouwen delen met kleefstof aan de onderkant van de bovenrail.

   2. De opening in het midden onderaan de uitlijningskaart komt overeen met de plaats waar de adapter zich op de stok moet bevinden. Verwijder de binnenste voering van de adapter en wikkel deze om uw jaloezieënstok. Houd deze ongeveer 30 seconden vast en knijp erin.

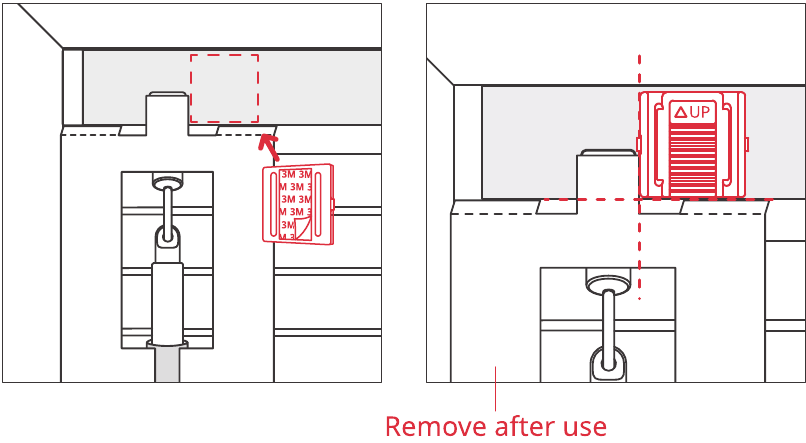

   3. Selecteer een montagevoet die geschikt is voor uw jaloezieën en plak deze op de bovenrail waar de uitlijningskaart aangeeft. We bieden twee soorten montagevoeten. We raden aan om in de meeste gevallen montagevoet A aan de linkerkant te gebruiken.
      Optie 1: plak montagevoet A aan de linkerkant (aanbevolen).

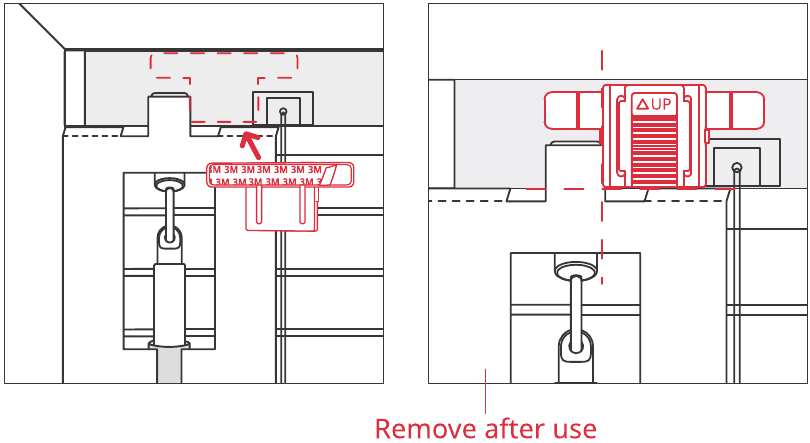

      Optie 2: als er een optrekkoord dicht bij uw jaloezieënstok aan de linkerkant zit, selecteert u montagevoet B en plakt u deze ertussen.

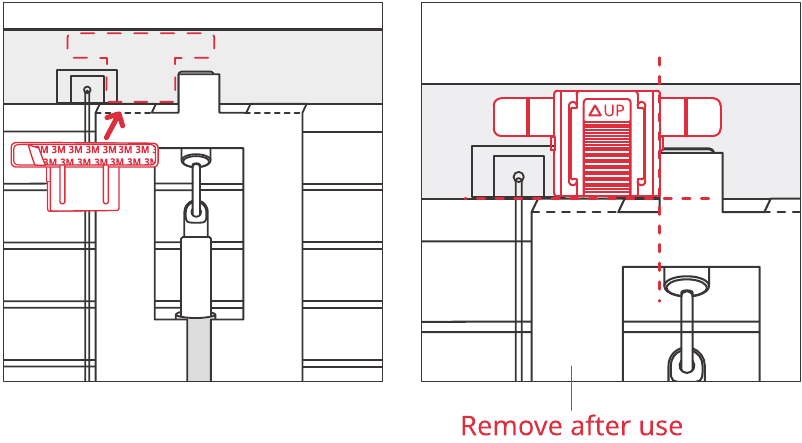

      Optie 3: als er niet genoeg ruimte aan de linkerkant is, plakt u montagevoet A aan de rechterkant.

      Optie 4: als er niet genoeg ruimte aan de linkerkant is en er ook een optrekkoord dicht bij uw jaloezieënstok aan de rechterkant zit, selecteert u montagevoet B en plakt u deze ertussen.


3. Bevestig de koppeling op de adapter

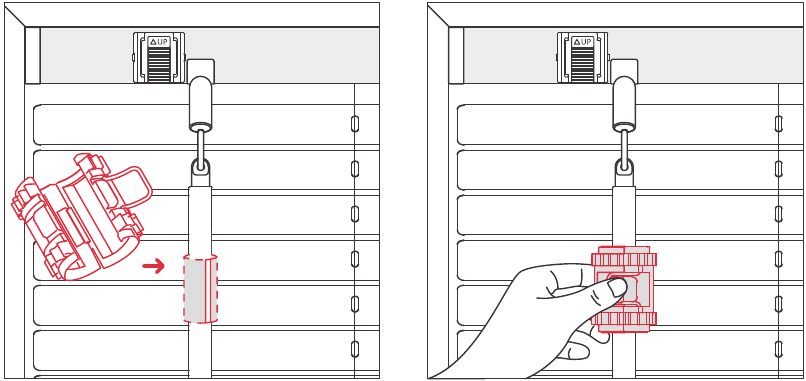

   1. Open de koppeling en bevestig deze op de adapter, en knijp vervolgens de veersluiting vast.

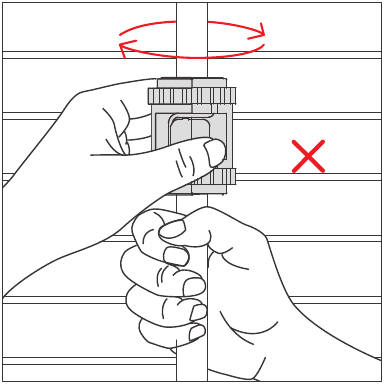

   2. Draai de koppeling tegen de stok en zorg ervoor dat er geen relatieve verschuiving is tussen de koppeling en de adapter.

      Opmerking: Als de koppeling over de adapter schuift wanneer u eraan draait, gebruikt u de meetpapierstrook om uw jaloezieënstok opnieuw te meten en vervangt u deze door een meer geschikte adapter.

4. Installeer de hoofdeenheid van uw Blind Tilt op de stok
   • Montagevoet aan de linkerkant:

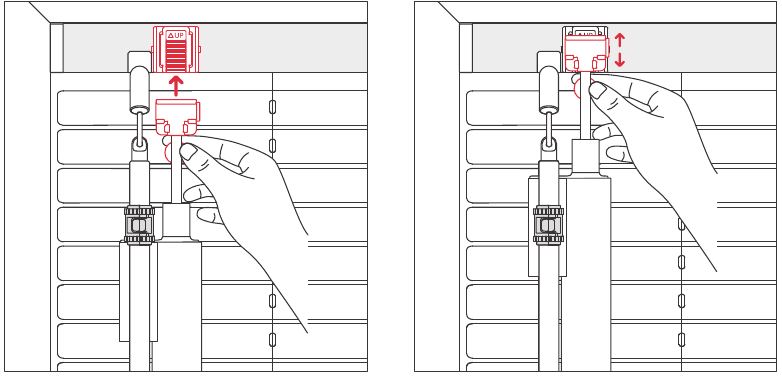

     1. Knijp op het veertabblad op de koordhouder en schuif de koordhouder omhoog om in de montagevoet te passen.

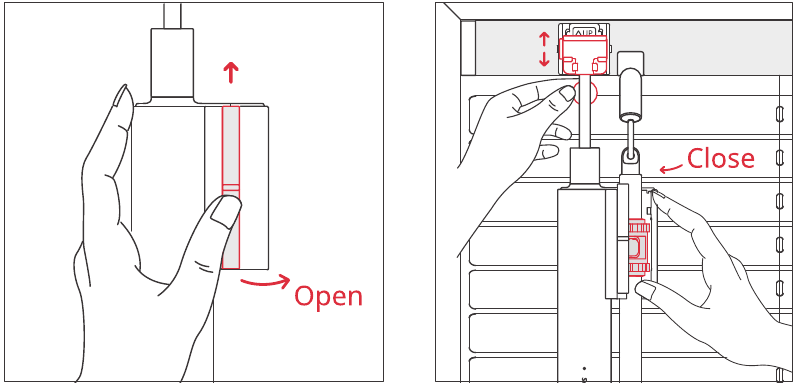

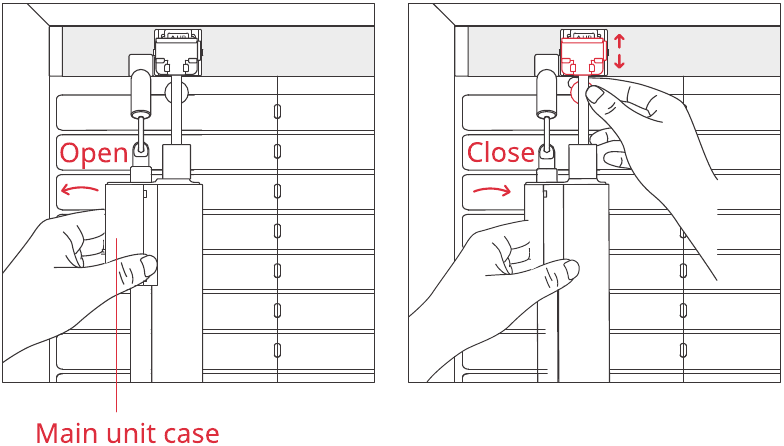

     2. Duw de schuifschakelaar op de hoofdeenheid omhoog om de behuizing te openen.
     3. Lijn de tandwielen op de koppeling en in de hoofdeenheid uit en sluit vervolgens de hoofdeenheidbehuizing. (Schuif de koordhouder omhoog of omlaag om de positie van de hoofdeenheid aan te passen als u moeite hebt om de tandwielen uit te lijnen.)

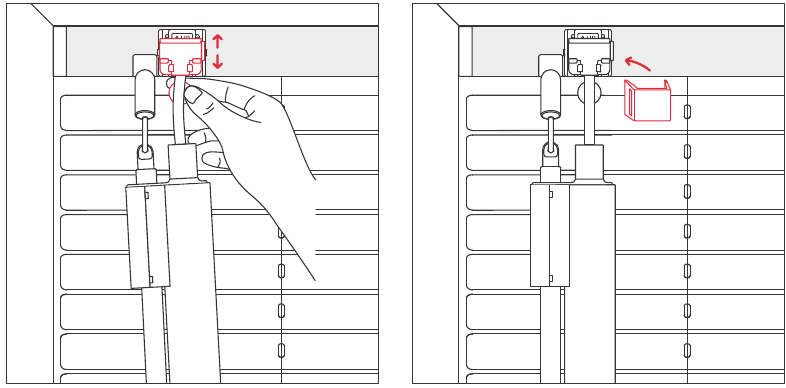

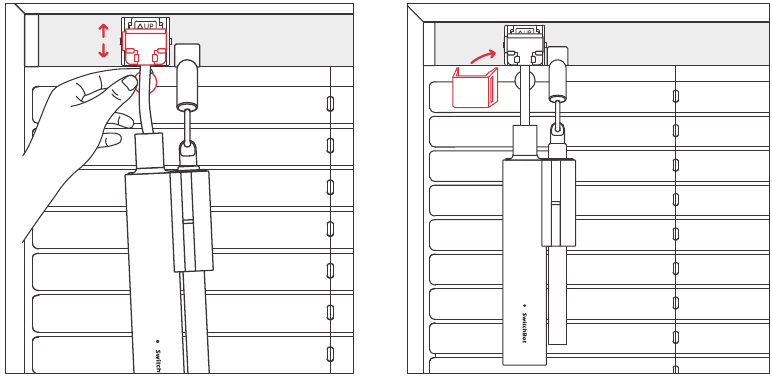

     4. Controleer of uw jaloezieënstok loodrecht op de grond staat. Zo niet, knijp dan op het veertabblad om het koord op en neer te schuiven om de hellingshoek van de stok aan te passen. Gebruik ten slotte de basisafdekking om de montagevoet af te dekken.

   • Montagevoet aan de rechterkant:

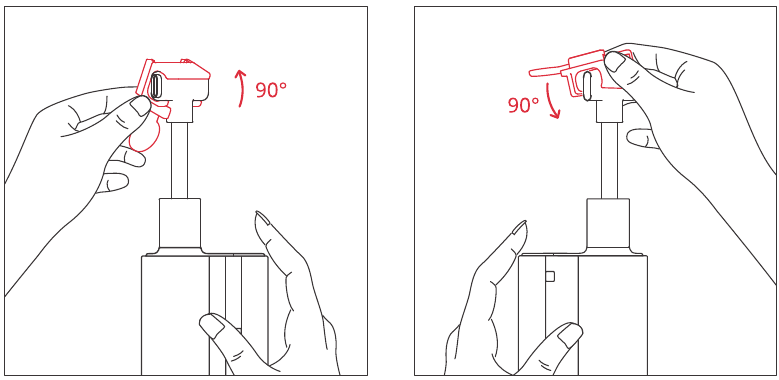

     1. Verwijder de koordhouder van de Type-C-poort (draai 900 omhoog vanaf de onderkant om te verwijderen) en installeer deze vervolgens terug vanaf de andere kant (draai 900 omlaag vanaf de bovenkant om terug te installeren). Nu moet de Type-C-poort naar rechts wijzen.

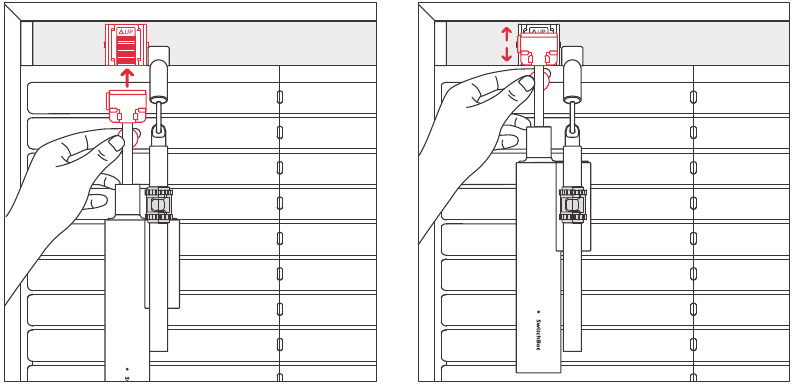

     2. Knijp op het veertabblad om de koordhouder van de onderkant te schuiven om in de montagevoet te passen.

     3. Duw de schuifschakelaar omhoog om de hoofdeenheidbehuizing te openen. Lijn de tandwielen op de koppeling en in de hoofdeenheid uit en sluit vervolgens de hoofdeenheidbehuizing. (Schuif de koordhouder omhoog of omlaag om de positie van de hoofdeenheid aan te passen als u moeite hebt om de tandwielen uit te lijnen.)

     4. Controleer of uw jaloezieënstok loodrecht op de grond staat. Zo niet, knijp dan op het veertabblad om het koord op en neer te schuiven om de hellingshoek van de stok aan te passen. Gebruik ten slotte de basisafdekking om de montagevoet af te dekken.


5. Plak het zonnepaneel op het raam (optioneel)
   Opmerking: Het zonnepaneel is optioneel, aangezien Blind Tilt op batterijen werkt.

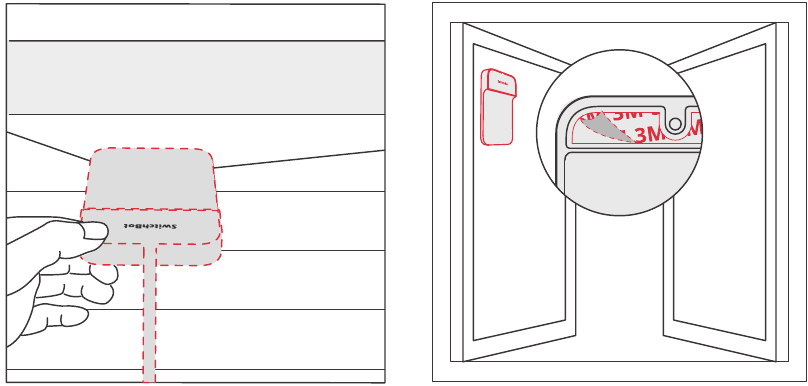

   1. Plak het zonnepaneel op de binnenkant van uw raam met de voorkant naar buiten gericht. Selecteer een geschikte positie in de buurt van de hoofdeenheid, zodat het snoer dat het
      Zonnepaneel verbindt, niet wordt getrokken wanneer u het raam opent.

      1. Steek de kabel van het zonnepaneel door de opening tussen de bovenrail en de bovenste lat en sluit de kabel vervolgens aan op de hoofdeenheid.

         Opmerking: Zorg ervoor dat de kabel van het zonnepaneel door de opening boven de bovenste lat loopt, anders werkt uw apparaat mogelijk niet goed na de installatie.
      2. Organiseer het snoer van het zonnepaneel zodat het de beweging van de lamellen niet beïnvloedt. Bevestig het snoer vervolgens aan de onderkant van de bovenrail met behulp van de zelfklevende sticker.


Stap 3: Kalibratie

Nadat u uw SwitchBot Blind Tilt hebt toegevoegd en geïnstalleerd, moet u deze kalibreren om ervoor te zorgen dat deze correct werkt. Volg de instructies in onze app en zorg ervoor dat de daadwerkelijke beweging van uw jaloezieënlamellen hetzelfde is als de animatie in onze app.

Herkalibratie is nodig telkens wanneer u de hoofdeenheid verwijdert en opnieuw installeert. U kunt ervoor kiezen om uw Blind Tilt te herkalibreren wanneer u maar wilt op de instellingenpagina.

Voorzorgsmaatregelen

1. Dit product is geen speelgoed. Houd kinderen uit de buurt van dit product.
2. Dit product is alleen voor gebruik binnenshuis. Gebruik dit product niet in een vochtige omgeving of buitenshuis.
3. Stel dit product niet bloot aan vloeistoffen en bedien het niet met natte handen.
4. Plaats dit product niet in een gesloten omgeving in de buurt van warmtebronnen.
5. Probeer dit product niet te demonteren, aan te passen of te repareren, tenzij door een geautoriseerde technicus.
6. Dit product is ontworpen om het gemak van het huiselijk leven te verbeteren. Wij zijn niet verantwoordelijk voor eventuele risico's of vermogensverliezen als mogelijk gevolg van het niet opvolgen van deze gebruikershandleiding.

Batterij vervangen

Het duurt ongeveer 6,5 uur om de batterij van uw apparaat volledig op te laden en één volledige oplaadbeurt kan ongeveer 10 maanden meegaan. U kunt ook de zon gebruiken om op te laden met behulp van het meegeleverde zonnepaneel.

1. Gebruik een 5V 1A-adapter om uw apparaat op te laden.
2. De levensduur van de batterij is getest onder omstandigheden waarbij een jaloezie van 1,8 x 1,8 m met een staaf van 0,6 kgf.cm tweemaal per dag wordt geopend en gesloten bij 25 ºC. De werkelijke levensduur van de batterij kan variëren afhankelijk van de verschillende omstandigheden.
3. Opladen met een zonnepaneel vereist minimaal een verlichtingsniveau van niveau 6.

Opmerking: Zonne-energie opladen kan u een onbeperkte batterijduur van uw apparaat opleveren. Onder extreme omstandigheden, zoals continue bewolkte dagen gedurende jaren, kunnen het zonnepaneel en de batterij minstens 3 jaar meegaan voordat ze opnieuw moeten worden opgeladen.

Fabrieksinstellingen herstellen

Gebruik de uitwerpnaald om eenmaal op de Reset (Reset)-knop te drukken om uw apparaat terug te zetten naar de fabrieksinstellingen. Na het resetten is herkalibratie nodig.

Firmware-upgrades

Om de gebruikerservaring te verbeteren, zullen we regelmatig firmware-updates uitbrengen om nieuwe functies te introduceren en eventuele softwarefouten op te lossen die tijdens het gebruik kunnen optreden. Wanneer er een nieuwe firmwareversie beschikbaar is, sturen we een upgrade-melding naar uw account via onze app. Zorg er bij het upgraden voor dat uw product voldoende batterij heeft en zorg ervoor dat uw smartphone zich binnen bereik bevindt om interferentie te voorkomen.

Probleemoplossing

Bezoek onze website of scan de QR-code hieronder voor meer informatie.
https://support.switch-bot.com/hc/en-us/categories/7566387770903

Specificaties

Kleur: Wit
Materiaal: ABS+PC, UV-bestendige coating
Afmetingen: 48,8 x 29,2 x 210 mm (1,9 x 1,1 x 8,3 inch)
Gewicht: 130 g (4,6 oz.)
Voeding: Type-C, DC 5V 1A; 2000 mAh lithiumbatterij
Levensduur van de batterij: ca. 10 maanden of bijna onbeperkt met het zonnepaneel
Bedrijfstemperatuur: -10 ºC tot 45 ºC (14 ºF tot 113 ºF)
Luchtvochtigheid bij gebruik: 10% tot 95% RV
Koppelsterkte: ≤1 kgf.cm
Netwerkconnectiviteit: Bluetooth 5.0
Systeemvereisten: iOS 11.0+, Android OS 5.0+

Contact & ondersteuning

Setup en probleemoplossing: support.switch-bot.com
E-mail voor ondersteuning: support@wondertechlabs.com
Feedback: Als u zich zorgen maakt of problemen ondervindt bij het gebruik van onze producten, stuur dan feedback via onze app via de Profile > Feedback page.

Veiligheidsinformatie

• Houd dit product uit de buurt van hitte en vocht en zorg ervoor dat het niet in contact komt met vuur of water.
• Dit product is een precisie-gebaseerd elektronisch product, vermijd fysieke schade.
• Probeer het product niet te demonteren, te repareren of aan te passen.
• Gebruik het product niet op plaatsen waar draadloze apparaten niet zijn toegestaan.
