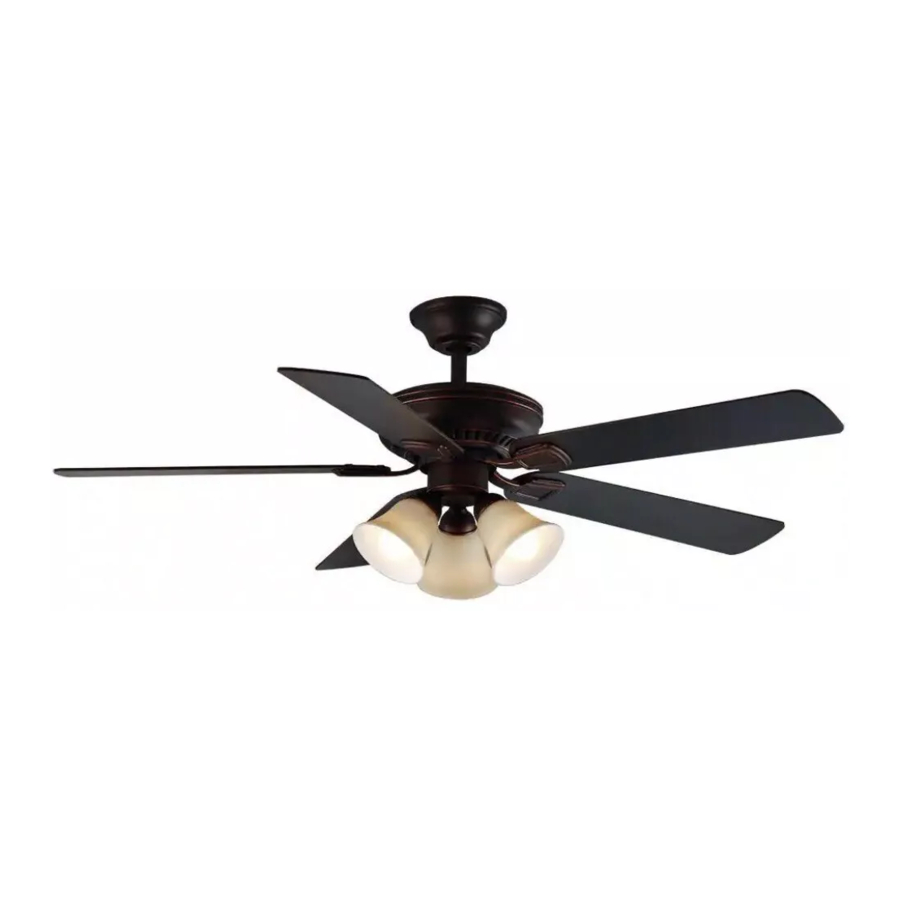

HAMPTON BAY CAMPBELL (91350, 91359) Handleiding

Voorafgaande installatie

SPECIFICATIES

OPMERKING: dit zijn benaderende metingen. Ze omvatten niet de ampères en het wattage die door de verlichtingsset worden gebruikt.

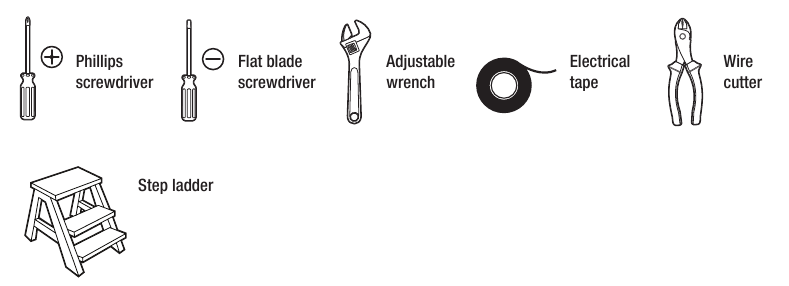

BENODIGD GEREEDSCHAP

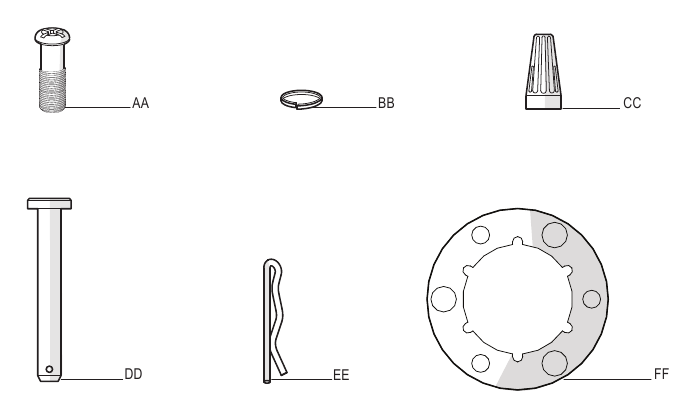

INBEGREPEN HARDWARE
OPMERKING: hardware niet op ware grootte afgebeeld.

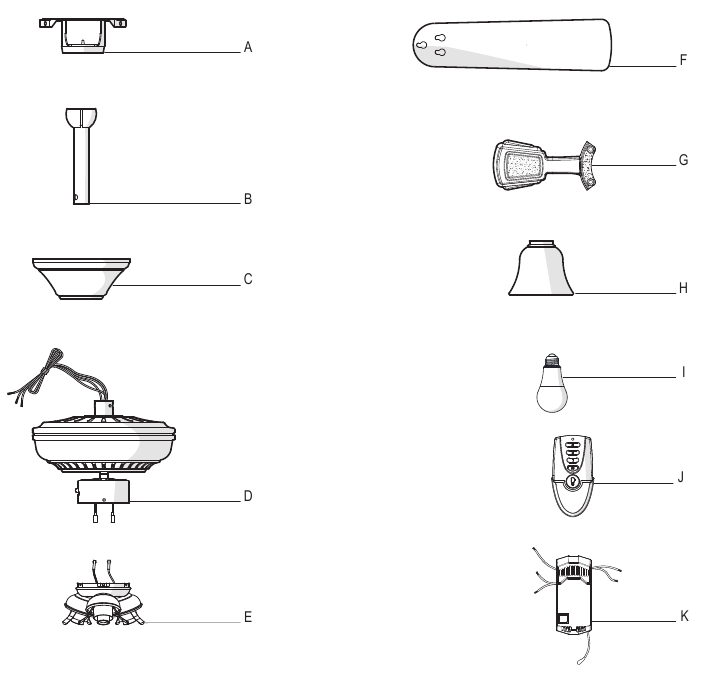

INHOUD VAN DE VERPAKKING

Dit product en/of de onderdelen ervan vallen onder een of meer van de volgende Amerikaanse patenten: 5.947.436; 5.988.580; 6.010.110; 6.046.416, 6.210.117 en andere patenten in behandeling.

Installatie

MONTAGEOPTIES

Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, monteert u deze op een contactdoos die is gemarkeerd met "Acceptabel voor ventilatorondersteuning van 35 lbs. (15,9 kg) of minder" en gebruikt u de schroeven die bij de contactdoos zijn geleverd. Een contactdoos die vaak wordt gebruikt voor het ondersteunen van verlichtingsarmaturen is mogelijk niet acceptabel voor ventilatorondersteuning en moet mogelijk worden vervangen. Raadpleeg bij twijfel een gekwalificeerde elektricien.

Als uw plafondventilator geen bestaande UL-goedgekeurde montagedoos heeft, installeer er dan een volgens de volgende instructies:

• Schakel de stroom uit door de zekeringen te verwijderen of de stroomonderbrekers uit te schakelen.
• Maak de contactdoos rechtstreeks aan de bouwconstructie vast. Gebruik de juiste bevestigingsmiddelen en materialen. De contactdoos en de versteviging ervan moeten het gewicht van de bewegende ventilator volledig kunnen dragen (minstens 35 lbs.). Gebruik geen plastic contactdoos.

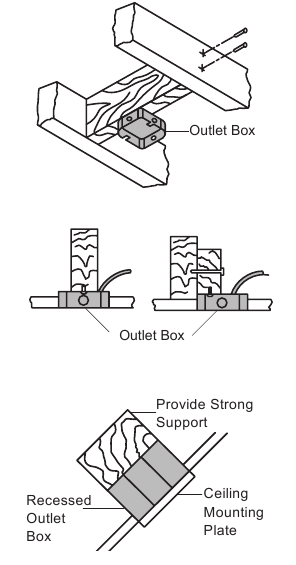

De onderstaande afbeeldingen tonen drie verschillende manieren om de contactdoos te monteren.

OPMERKING: u hebt mogelijk een langere verlengbuis nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond. De maximaal toegestane hoek is 20° ten opzichte van horizontaal.

Als de kap (C) de kogel/verlengstuk (B) raakt, verwijder dan de decoratieve kaponderkant en draai de kap (C) 180° voordat u de kap (C) aan de montageplaat bevestigt.
Om uw ventilator op te hangen waar een bestaand armatuur is, maar geen plafondbalk, hebt u mogelijk een installatiehanger nodig zoals hierboven afgebeeld (verkrijgbaar bij elke Home Depot-winkel).

Montage - Standaard plafondmontage

1. Voorbereiden op standaard montage

   • Verwijder de kapring (L) van de kap (C) door de ring tegen de klok in te draaien totdat deze loskomt.
   • Verwijder de montagebeugel (A) van de kap (C) door de twee kapchroeven (JJ) los te draaien die zich in de "L-vormige" sleuven bevinden.
   • Verwijder en bewaar de twee kapchroeven (II) in de ronde gaten. Hierdoor kunt u de montagebeugel (A) verwijderen.
2. De draden geleiden

   • Zorg ervoor dat de sleufopeningen zich aan de bovenkant bevinden en leid de draden die uit de bovenkant van de ventilatormotor-eenheid (D) komen door de kap (C) en de kapring (L) en vervolgens door de kogel/verlengstuk (B).

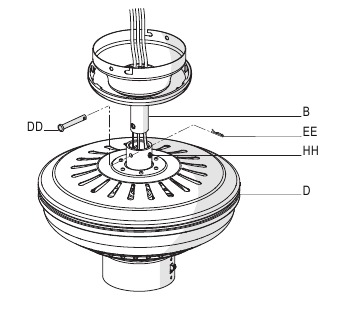

3. De ventilator monteren

   Als de vergrendelpen (EE) niet correct wordt geïnstalleerd, kan dit ertoe leiden dat de ventilator losraakt en mogelijk naar beneden valt.

   • Maak de stelschroeven (HH) op de kraag aan de bovenkant van de ventilatormotor-eenheid (D) los, maar verwijder ze niet.
   • Lijn de gaten aan de onderkant van de kogel/verlengstuk (B) uit met de gaten in de kraag aan de bovenkant van de ventilatormotor-eenheid (D).
   • Steek de ophangpen (DD) voorzichtig door de gaten in de kraag en de kogel/verlengstuk (B). Zorg ervoor dat u de ophangpen (DD) niet tegen de bedrading in de kogel/verlengstuk (B) duwt.
   • Steek de vergrendelpen (EE) door het gat nabij het uiteinde van de ophangpen (DD) totdat deze in de vergrendelde positie klikt. □ Draai de stelschroeven (HH) op de kraag aan de bovenkant van de ventilatormotor-eenheid (D) opnieuw vast.

Montage - Dicht tegen het plafond

1. Voorbereiden op montage

   • Verwijder de kapring (L) van de kap (C) door de ring tegen de klok in te draaien totdat deze loskomt.
   • Verwijder de montagebeugel (A) van de kap (C) door de twee kapchroeven (JJ) los te draaien die zich in de "L-vormige" sleuven bevinden.
   • Verwijder en bewaar de twee kapchroeven (II) in de ronde gaten. Hierdoor kunt u de montagebeugel (A) verwijderen.
   • Verwijder de decoratieve kaponderkant (M) van de kap (C) door op de drie noppen aan de binnenkant van de onderkant van de kap te drukken.

2. De draden geleiden

   • Verwijder drie van de zes schroeven en borgringen (QQ) (om en om) waarmee de motorkraag (N) aan de bovenkant van de ventilatormotor-eenheid (D) is bevestigd.
   • Plaats de rubberen pakking (FF) over de overige drie schroeven, leid de draden die uit de bovenkant van de ventilatormotor-eenheid (D) komen door de kap (C) en kapring (L) (zorg ervoor dat de sleufopeningen zich aan de bovenkant bevinden) en plaats vervolgens de kap (C) over de kraag aan de bovenkant van de ventilatormotor-eenheid (D).
   • Lijn de montagegaten uit met de gaten in de motor en bevestig deze met de drie schroeven en borgringen (QQ) die eerder zijn verwijderd. Draai de montageschroeven stevig vast.

Montage - De ventilator ophangen

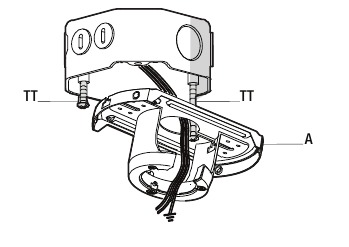

1. De ventilator aan de elektriciteitsdoos bevestigen

   Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, monteert u het apparaat op een contactdoos gemarkeerd met "Acceptabel voor ventilatorondersteuning van 35 lbs. (15,9 kg) of minder," en gebruik de schroeven die bij de contactdoos zijn geleverd.

   • Steek de 120-Volt voedingsdraden door het middelste gat in de opschuifmontagebeugel (A).
   • Installeer de opschuifmontagebeugel (A) op de contactdoos door de opschuifmontagebeugel (A) over de twee schroeven (TT) te schuiven die bij de contactdoos zijn geleverd. Gebruik indien nodig nivelleringsringen (niet inbegrepen) tussen de opschuifmontagebeugel (A) en de contactdoos. De platte kant van de opschuifmontagebeugel (A) moet naar de contactdoos gericht zijn, zoals afgebeeld.
   • Draai de twee montageschroeven (TT) stevig vast.

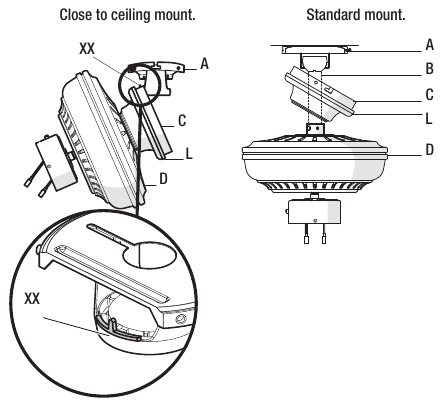

2. De ventilator ophangen

   De haak (XX) is er alleen om de ventilator in evenwicht te brengen tijdens het maken van de elektrische aansluitingen. Als u hem niet zoals afgebeeld ophangt, kan dit ertoe leiden dat de haak (XX) breekt, waardoor de ventilator kan vallen. De haak moet van de binnenkant naar de buitenkant van de kap lopen.

   Wanneer u de ventilator aan de haak (XX) hangt, is het van cruciaal belang dat u een van de niet-gleufgaten (ronde) in de kap (C) gebruikt.

   • Til de ventilatormotoreenheid (D) voorzichtig op naar de opschuifmontagebeugel (A).
   • Steek het kogelgedeelte van de kogel-/verlengstangeenheid in de houder van de opschuifmontagebeugel.
   • Draai de kogel-/verlengstangeenheid met de klok mee totdat deze vastzit en het lipje van de opschuifmontagebeugel is uitgelijnd met de gleuf in de kogel.
   • Als u montage dicht tegen het plafond gebruikt, hangt u de ventilator aan de meegeleverde haak met behulp van een van de gaten aan de buitenrand van de plafondkap (C).
3. De code instellen op de afstandsbediening en ontvanger
   OPMERKING: de frequenties op uw ontvanger en afstandsbediening zijn in de fabriek ingesteld. Voordat u de ontvanger installeert, moet u ervoor zorgen dat de dipswitches op de ontvanger en de afstandsbediening op dezelfde frequentie zijn ingesteld. De dipswitches op de afstandsbediening bevinden zich in het batterijvak.
   OPMERKING: de batterij wordt zwakker naarmate hij ouder wordt en moet worden vervangen voordat er lekkage optreedt, omdat dit de afstandsbediening beschadigt. Gooi gebruikte batterijen op de juiste manier weg en houd batterijen buiten het bereik van kinderen.
   OPMERKING: de schakelaar gemarkeerd met ON/DIM regelt de dimfunctie van de lampen: als u niet-dimbare lampen gebruikt, gebruikt u een balpen of kleine schroevendraaier om de schakelaar op ON te zetten om de dimfunctie uit te schakelen. Als u dimbare lampen gebruikt, zet u de schakelaar op DIM om de dimfunctie in te schakelen.

   • Verwijder de batterijklep van de afstandsbediening (J) door stevig op de pijl te drukken en de klep eraf te schuiven.
   • Schuif de dipswitches naar keuze omhoog of omlaag. De fabrieksinstelling is omhoog.
   • Schuif de dipswitches op de ontvanger (K) naar dezelfde positie als op de afstandsbediening (J).
   • Verwijder de beschermende laag van de batterij.
   • Plaats de 12-Volt batterij (meegeleverd) in het batterijvak van de afstandsbediening (J).
   • Plaats de batterijklep terug op de afstandsbediening (J).

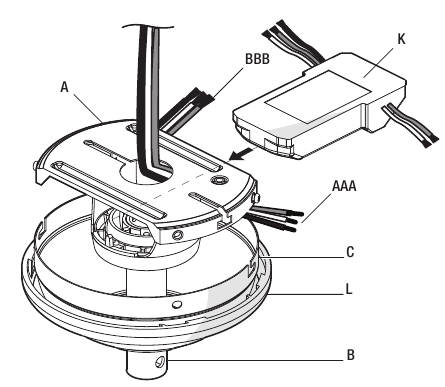

4. De ontvanger installeren

   Om het risico op brand of elektrische schokken te verminderen, moet u eraan denken de stroom uit te schakelen. De elektrische bedrading moet voldoen aan alle lokale en nationale voorschriften voor elektrische installaties. De elektrische bron en ventilator moeten 110/120 volt, 60 Hz zijn. Gebruik dit product niet in combinatie met een variabele wandbediening. Een onjuiste draadverbinding kan deze ontvanger beschadigen.

   Als andere ventilatordraden een andere kleur hebben, laat deze eenheid dan installeren door een erkend elektricien.

   Installeer de ontvanger niet in een vochtige omgeving en dompel hem niet onder in water (alleen voor gebruik binnenshuis). Trek niet aan de ontvangerkabels en knip ze niet korter. Laat het apparaat niet vallen en stoot er niet tegen.

   • Plaats de huisvoedingsdraden (AAA) aan één kant van de opschuifmontagebeugel (A); plaats de ventilatordraden (BBB) aan de andere kant.
   • Steek het smalle uiteinde van de ontvanger (zoals afgebeeld, platte kant naar het plafond) in de opschuifmontagebeugel totdat deze bovenop de kogel-/verlengstangeenheid rust.

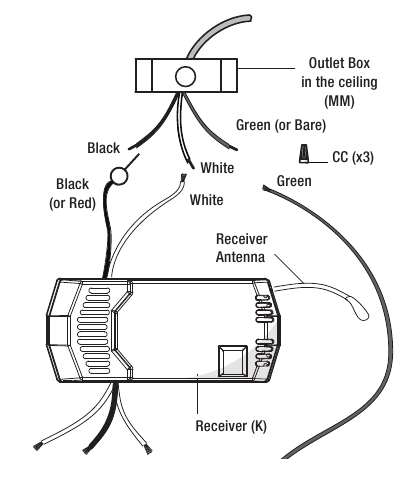

5. De ontvanger aansluiten op de huisbedrading

   Om mogelijke elektrische schokken te voorkomen, schakelt u de elektriciteit uit in de hoofdzekeringkast voordat u gaat bedraden. Als u het gevoel hebt dat u niet genoeg kennis of ervaring heeft met elektrische bedrading, neem dan contact op met een erkend elektricien.

   Elke draad die niet bij deze ventilator wordt geleverd, is ontworpen om maximaal één 12-gauge huisdraad en twee draden van de ventilator te accepteren. Als u een grotere huisbedrading dan 12-gauge heeft of meer dan één huisdraad om aan te sluiten op de ventilatorbedrading, raadpleeg dan een elektricien voor de juiste maat draadmoeren die u moet gebruiken.

   Gebruik de draadverbindingsmoeren (CC) die bij uw ventilator worden geleverd. Zet de connectoren vast met elektrische tape en zorg ervoor dat er geen losse draden of verbindingen zijn.

   • Spreid de draden uit elkaar zodat de groene en witte draden zich aan de ene kant van de contactdoos bevinden en de zwarte draad zich aan de andere kant bevindt.
   • Sluit de groene ventilatordraden aan op de aardedraad van het huis (dit kan een groene of blanke draad zijn) met behulp van een draadverbindingsmoer (CC).
   • Sluit de zwarte (of rode) draad van de ontvanger aan op de zwarte (hete) draad van het huis met behulp van een draadverbindingsmoer (CC).
   • Sluit de witte draad van de ontvanger (K) aan op de witte (neutrale) draad van het huis met behulp van een draadverbindingsmoer (CC).
   • Zet elke draadverbindingsmoer vast met elektrische tape.

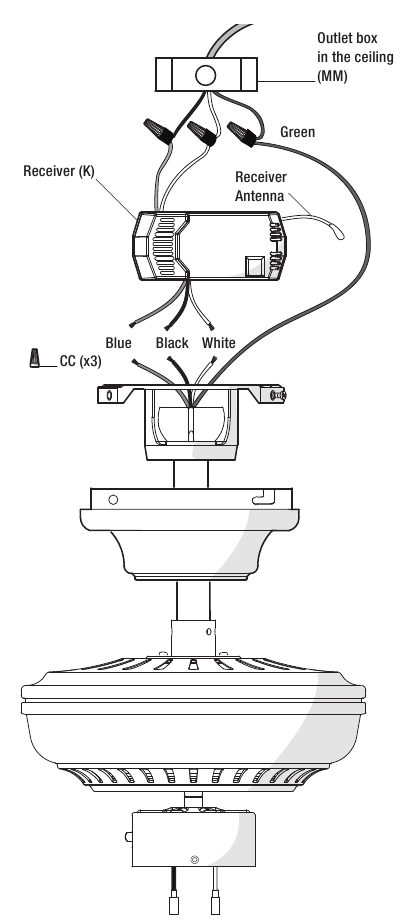

6. De elektrische aansluitingen maken

   Elke draadconnector die bij deze ventilator wordt geleverd, is ontworpen om maximaal één 12-gauge huisdraad en twee draden van de ventilator te accepteren. Als u een grotere huisbedrading dan 12-gauge heeft of meer dan één huisdraad om aan te sluiten op de ventilatorbedrading, raadpleeg dan een elektricien voor de juiste maat draadconnectoren die u moet gebruiken.

   Als de voedingsdraden een andere kleur hebben, laat deze eenheid dan installeren door een erkend elektricien.

   Gebruik de plastic draadconnectoren (CC) die bij uw ventilator worden geleverd. Zet de connectoren vast met elektrische tape en zorg ervoor dat er geen losse draden of verbindingen zijn.
   OPMERKING: de ventilator wordt geleverd met 54 inch aansluitdraden voor gebruik met een verlengde kogel-/verlengstangeenheid. Als u de meegeleverde 4,5 inch kogel-/verlengstangeenheid (B) gebruikt, kunt u de aansluitdraden op de gewenste lengte knippen (niet korter dan 12 inch).

   • De ventilator wordt geleverd met 54 inch aansluitdraden voor gebruik met een verlengde kogel-/verlengstangeenheid. Als u de meegeleverde 4,5 inch kogel-/verlengstangeenheid (B) gebruikt, kunt u de aansluitdraden op de gewenste lengte knippen (niet korter dan 12 inch). Dit zorgt voor extra ruimte in de kap (C). Als u de draden niet wilt knippen, moet u ze netjes omwikkelen.
   • Sluit de witte draad van de ventilatormotor aan op de witte draad van de ontvanger met behulp van een draadverbindingsmoer (CC).
   • Sluit de zwarte draad van de ventilatormotor aan op de zwarte draad van de ontvanger met behulp van een draadverbindingsmoer (CC).
   • Sluit de blauwe draad van de ventilatormotor aan op de blauwe draad van de ontvanger met behulp van een draadverbindingsmoer (CC).
   • Zet elke draadverbindingsmoer vast met elektrische tape.
   • Draai de draadverbindingsmoer (CC) omhoog en duw de bedrading in de contactdoos (MM).

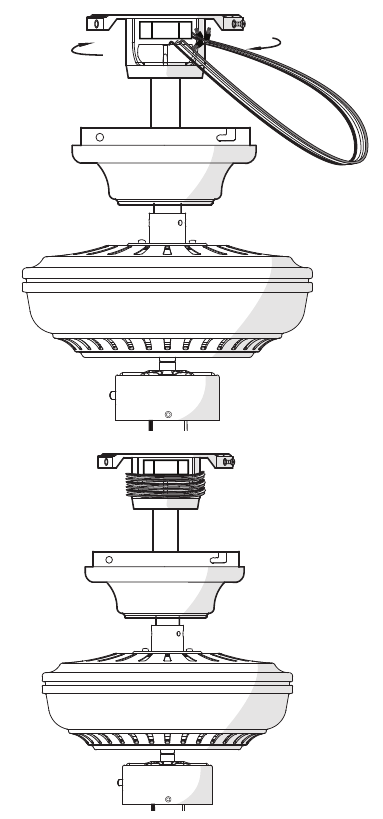

7. De extra draad omwikkelen
   OPMERKING: volg deze stap ALLEEN als u de extra lengte van de draden van de plafondventilator naar de ontvanger niet hebt afgeknipt.

   • Wikkel de overtollige draad voorzichtig rond de montagebeugel, onder de ontvanger.
   • Zet vast met elektrische tape.

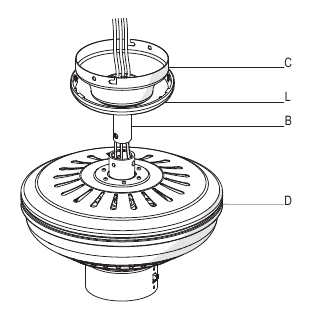

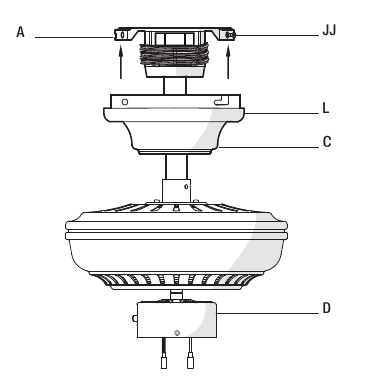

8. De ventilatormotoreenheid monteren (standaardmontage)

   Bij gebruik van de standaard kogel-/verlengstangmontage moet het lipje in de ring aan de onderkant van de montagebeugel in de groef van de kogelhaak rusten. Als het lipje niet goed in de groef zit, kan dit de bedrading beschadigen.

   De vergrendelingssleuven van de plafondkap zijn alleen bedoeld als hulpmiddel bij de montage. Laat de ventilatorconstructie niet onbeheerd achter totdat alle vier de kapchroeven zijn vastgedraaid.

   • Lijn de vergrendelingssleuven van de plafondkap (C) uit met de twee schroeven in de montagebeugel (A). Duw omhoog om de sleuven in te schakelen en draai met de klok mee om ze op hun plaats te vergrendelen.
   • Draai de twee montageschroeven stevig vast.
   • Installeer de twee montageschroeven (bewaard van Montagestap 1 "Voorbereiden op montage") in de gaten in de kap (C) en draai ze stevig vast.
   • Installeer de decoratieve kapring (L) door de sleuven van de ring uit te lijnen met de schroeven in de kap (C). Draai de ring met de klok mee om hem op zijn plaats te vergrendelen.

9. De ventilatormotoreenheid monteren (montage dicht tegen het plafond)

   De vergrendelingssleuven van de kap zijn alleen bedoeld als hulpmiddel bij de montage. Laat de ventilatorconstructie niet onbeheerd achter totdat alle vier de kapchroeven zijn vastgedraaid.

   • Haak de ventilator voorzichtig los van de opschuifmontagebeugel (A) en lijn de vergrendelingssleuven van de kap (C) uit met de twee schroeven in de opschuifmontagebeugel (A). Duw omhoog om de sleuven in te schakelen en draai met de klok mee om de kap (C) op zijn plaats te vergrendelen.
   • Draai de twee montageschroeven onmiddellijk stevig vast.
   • Installeer de overige twee montageschroeven in de gaten in de kap (C) en draai ze stevig vast.
   • Installeer de decoratieve kapring (L) door de sleuven van de ring uit te lijnen met de schroeven in de kap (C). Draai de kapring (L) tegen de klok in om hem op zijn plaats te vergrendelen.

Montage - De ventilatorbladen bevestigen

1. De bladbeugels aan de motor bevestigen
   OPMERKING: uw ventilator is voorzien van revolutionaire verbeteringen voor een snelle en gemakkelijke installatie van de bladen.
   OPMERKING: uw ventilatorbladen zijn omkeerbaar. Selecteer de afwerking van de bladkant die het beste bij uw interieur past.

   • Bevestig de bladbeugel (G) aan de ventilatormotor (D) door de uitlijningspen in de gleuf aan de onderkant van de ventilatormotor (D) te steken en de ventilatormotorschroeven vast te draaien.
   • De ventilatormotorschroeven zijn vooraf bevestigd aan de bladbeugel (G). Herhaal deze procedure voor de overige vier bladbeugels (G).
2. De bladen bevestigen


• Monteer het ventilatorblad (F) op de bladbeugel (G) door de drie sleutelgatsgaten in het blad (F) uit te lijnen met de drie pennen aan de bovenkant van de bladbeugel (G).
• Houd het blad (F) met beide handen dicht bij de bladbeugel (G) en druk het blad (F) stevig omlaag. Zorg ervoor dat de sleutelgatsgaten goed op de pennen van de bladbeugel (G) zitten.
• Terwijl u het blad (F) nog steeds met beide handen omlaag houdt, schuift u het blad (F) stevig weg van de behuizing van de ventilatormotor (D) totdat het blad (F) in het vergrendelingsmechanisme grijpt. Zorg ervoor dat het stalen vergrendelingsmechanisme aan de achterkant van de bladbeugel (G) omhoog veert en tegen de rand van het blad (F) komt, wat een veilige verbinding aangeeft.
• Inspecteer de bovenkant van de bladbeugel (G) visueel om er zeker van te zijn dat het vergrendelingsmechanisme stevig op zijn plaats zit.
• Herhaal deze procedure voor de overige bladen (F).

Montage - De lampen bevestigen

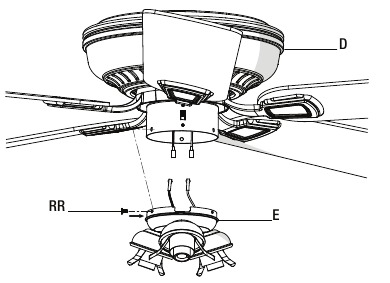

1. De lamphuis-montageset bevestigen

   Om het risico op elektrische schokken te verminderen, moet u de elektrische toevoercircuit naar de ventilator loskoppelen voordat u de verlichtingsarmatuur installeert.
   OPMERKING: let op de locatie van de schuifschakelaar van de ventilator. Dit is de schakelaar die wordt gebruikt om de draairichting van de ventilator te veranderen. Zie Uw ventilator en afstandsbediening bedienen voor meer informatie over de werking van deze schakelaar.
   OPMERKING: als u een extra schakelaarbeker (of afdekking) nodig hebt voor de optie zonder licht, bel dan 1-855-HD-HAMPTON (M-F 9:00am to 4:30pm EST).

   • Verwijder de drie schroeven (RR) op de schakelaarbekerafdekking van de lamphuis-montageset (E).
   • Sluit de draden van de lamphuis-montageset (E) aan op de draden van de schakelaarbeker van de ventilatormotor-montageset (D) door de gegoten adapterstekkers op elkaar aan te sluiten (blauw op zwart, wit op wit). Stop alle draden en verbindingen voorzichtig in de schakelaarbeker.
   • Lijn de drie gaten in de schakelaarbekerafdekking van de lamphuis-montageset (E) uit met de drie gaten in de schakelaarbeker van de ventilatormotor-montageset (D). Zorg ervoor dat de inkeping in de schakelaarbekerafdekking van de lamphuis-montageset (E) de omkeerschakelaar in de schakelaarbeker van de ventilatormotor-montageset (D) vrijmaakt. Plaats de lamphuis-montageset (E) en installeer de drie schroeven (RR) opnieuw die in de eerste stap zijn verwijderd om de lamphuis-montageset (E) vast te zetten.

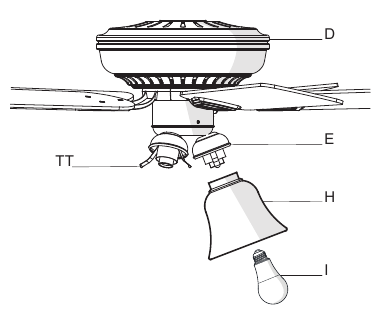

2. De glazen lampenkappen en lampen installeren

   Laat de glazen lampenkappen volledig afkoelen voordat u ze verwijdert.

   Als de lamp te veel brandt, worden de lampen uitgeschakeld totdat de juiste wattage lampen zijn geïnstalleerd. Reset de lampen door de lampen uit te schakelen, de lampen te vervangen door lampen met het juiste wattage en de lampen weer in te schakelen.

   Zorg ervoor dat de stroom is uitgeschakeld voordat u de glazen lampenkappen bevestigt of verwijdert.
   OPMERKING: het gebruik van een E12 CFL-type lamp elimineert de dimoptie en kan flikkering veroorzaken.

   • Plaats de glazen lampenkap (H) in de glashouder van de lamphuis-montageset (E) door de stalen spanners (TT) op de fitting van de lamphuis-montageset (E) voorzichtig samen te knijpen.
   • Schuif de glazen lampenkap (H) voorzichtig over de stalen spanners (TT). Zorg ervoor dat de glazen lampenkap (H) volledig in de fitting is gestoken voor een stevige pasvorm. Herhaal deze procedure voor de overige glazen lampenkappen (H).
   • Installeer met de stroom uitgeschakeld de lampen (I) in de lamphouders.

Bediening

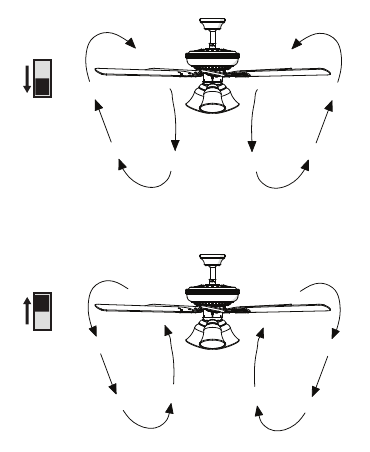

UW VENTILATOR BEDIENEN
Uw ventilator is uitgerust met een afstandsbediening om de ventilatorsnelheid en de lampen van uw nieuwe plafondventilator te bedienen.
De snelheidsinstelling voor warm of koud weer is afhankelijk van factoren zoals de grootte van de kamer, de hoogte van het plafond, het aantal ventilatoren, enzovoort.
De ventilator wordt vanuit de fabriek verzonden met de omkeerschakelaar in de stand om lucht naar beneden te laten circuleren. Als de luchtstroom in de tegenovergestelde richting gewenst is, schakelt u uw ventilator uit en wacht u tot de bladen stoppen met draaien, schuift u de omkeerschakelaar (in de schakelaarbeker) naar de tegenovergestelde positie en schakelt u de ventilator weer in. De ventilatorbladen draaien in de tegenovergestelde richting en keren de luchtstroom om.
OPMERKING: wacht tot de ventilator stopt voordat u de draairichting van de bladen omkeert.
Warm weer - (Vooruit) Een neerwaartse luchtstroom creëert een verkoelend effect. Hierdoor kunt u uw airconditioner op een hogere stand zetten zonder uw comfort te beïnvloeden.
Koud weer - (Achteruit) Een opwaartse luchtstroom verplaatst warme lucht van het plafond. Hierdoor kunt u uw verwarmingseenheid op een lagere stand zetten zonder uw comfort te beïnvloeden.

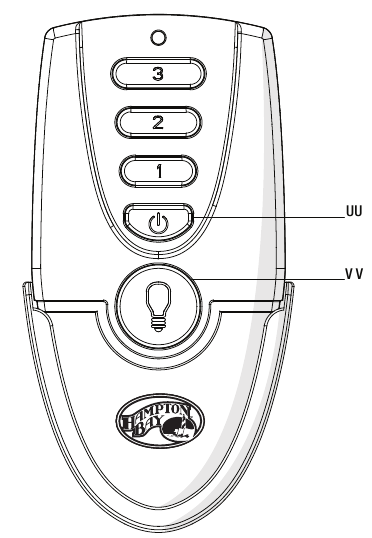

DE AFSTANDSBEDIENING GEBRUIKEN
OPMERKING: deze afstandsbediening is uitgerust met een combinatie van 16 codes. Om mogelijke storingen van of naar andere afstandsbedieningen, zoals garagedeuropeners, autoalarmen of beveiligingssystemen, te voorkomen, wijzigt u de combinatiecode, maar zorg ervoor dat de code op zowel de afstandsbediening als de ontvanger in de ventilator hetzelfde is.

• Plaats de 12-volt batterij (meegeleverd) in het batterijcompartiment van de afstandsbediening (J).
• Druk op de gewenste knop op de afstandsbediening (J) om de ventilator te bedienen:
  • "3"-knop: druk hierop om de ventilatorsnelheid op hoog in te stellen.
  • "2"-knop: druk hierop om de ventilatorsnelheid op gemiddeld in te stellen.
  • "1"-knop: druk hierop om de ventilatorsnelheid op laag in te stellen.
  • Aan/uit-knop (UU): druk hierop om de ventilator uit of in te schakelen.
  • Lampknop (VV): druk direct op de knop en laat deze los om de lamp in of uit te schakelen. Houd de knop ingedrukt om de lampen te dimmen of helderder te maken tot het gewenste niveau en laat de knop vervolgens los (de dimmerfunctie is alleen voor wolfraamlampen).

Onderhoud en reiniging

Zorg ervoor dat de stroom is uitgeschakeld voordat u uw ventilator schoonmaakt.

• Vanwege de natuurlijke beweging van de ventilator kunnen sommige verbindingen losraken. Controleer de steunverbindingen, beugels en bladbevestigingen twee keer per jaar. Zorg ervoor dat ze stevig vastzitten. Het is niet nodig om de ventilator van het plafond te verwijderen.
• Maak uw ventilator regelmatig schoon om het nieuwe uiterlijk door de jaren heen te behouden. Gebruik geen water bij het schoonmaken, omdat dit de motor of het hout kan beschadigen of mogelijk een elektrische schok kan veroorzaken. Gebruik alleen een zachte borstel of een pluisvrije doek om krassen op de afwerking te voorkomen. De beplating is verzegeld met een lak om verkleuring of aantasting te minimaliseren.
• U kunt een lichte laag meubelpoets op het hout aanbrengen voor extra bescherming en een verbeterde schoonheid. Bedek kleine krassen met een lichte toepassing van schoenpoets.
• U hoeft uw ventilator niet te oliën. De motor heeft permanent gesmeerde, afgedichte kogellagers.

Probleemoplossing

Veiligheidsinformatie

1. Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker of zekeringkast voordat u begint.
2. Alle bedrading moet in overeenstemming zijn met de National Electrical Code ANSI/NFPA 70-1999 en de lokale elektrische voorschriften. Elektrische installatie dient te worden uitgevoerd door een gekwalificeerde, erkende elektricien.
3. De contactdoos en de ondersteunende structuur moeten stevig zijn gemonteerd en in staat zijn om op betrouwbare wijze 15,9 kg te dragen. Gebruik uitsluitend UL-gecertificeerde contactdozen die zijn gemarkeerd met "Acceptable for Fan Support of 35 lbs. (15.9 kg) or less."
4. De ventilator moet worden gemonteerd met een minimale afstand van 2,1 m van de achterrand van de bladen tot de vloer.
5. Bedien de omkeerschakelaar niet terwijl de ventilatorbladen in beweging zijn. U moet de ventilator uitschakelen en de bladen stoppen voordat u de richting van de bladen omkeert.
6. Plaats geen voorwerpen in het pad van de bladen.
7. Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, moet u voorzichtig zijn bij het werken aan of schoonmaken van de ventilator.
8. Elektrische schema's zijn uitsluitend bedoeld als referentie. Lichtsets die niet bij de ventilator zijn verpakt, moeten UL-gecertificeerd zijn en geschikt zijn voor gebruik met het ventilatormodel dat u installeert. Schakelaars moeten UL-schakelaars voor algemeen gebruik zijn. Raadpleeg de instructies die bij de lichtsets en schakelaars zijn verpakt voor een correcte montage.
9. Nadat de elektrische aansluitingen zijn gemaakt, moeten de gesplitste geleiders naar boven worden gedraaid en voorzichtig in de contactdoos worden geduwd. De draden moeten uit elkaar worden gespreid, met de geaarde geleider en de aardingsgeleider aan één kant van de contactdoos.
10. Alle stelschroeven moeten worden gecontroleerd en opnieuw worden vastgedraaid waar nodig is vóór de installatie.

Om het risico op persoonlijk letsel te verminderen, mag u de bladsteunen (ook wel flenzen genoemd) niet buigen tijdens de montage of na de installatie. Steek geen voorwerpen in het pad van de bladen.

Verwijder de rubberen motorstoppen aan de onderkant van de ventilator voordat u de bladen installeert of de motor test.

Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.

Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u de ventilator monteren op een contactdoos die is gemarkeerd met "Acceptable for fan support of 35 lbs. (15.9 kg) or less," en de schroeven gebruiken die bij de contactdoos zijn geleverd.

Om mogelijke elektrische schokken te voorkomen, schakelt u de elektriciteit uit bij de hoofdzekeringkast voordat u gaat bedraden. Als u denkt dat u niet voldoende kennis of ervaring hebt met elektrische bedrading, neem dan contact op met een erkende elektricien.

Elektrische schema's zijn uitsluitend bedoeld als referentie. Optioneel gebruik van een lichtset moet UL-gecertificeerd zijn en geschikt zijn voor gebruik met deze ventilator.

Om het risico op brand of elektrische schokken te verminderen, mag deze ventilator alleen worden gebruikt met onderdeelnummer MR101D voor de ventilatorsnelheidsregeling, vervaardigd door Chungear Industrial Co., LTD.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Om een instructievideo te bekijken over het installeren van dit product:

1. Ga naar www.homedepot.com en voer het artikel- of modelnummer, dat u in de rechterbovenhoek van de omslag van deze handleiding vindt, in het zoekveld in.
2. Klik op uw product in de lijst met zoekresultaten en klik op de videolink in het gedeelte "Productoverzicht".

Vragen, problemen, ontbrekende onderdelen? Bel voordat u terugkeert naar de winkel de klantenservice van Hampton Bay
8.00 uur - 18.00 uur, EST, maandag-vrijdag
1-855-HD-HAMPTON
HAMPTONBAY.COM

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HAMPTON BAY CAMPBELL (91350, 91359) Handleiding

Beschikbare talen
