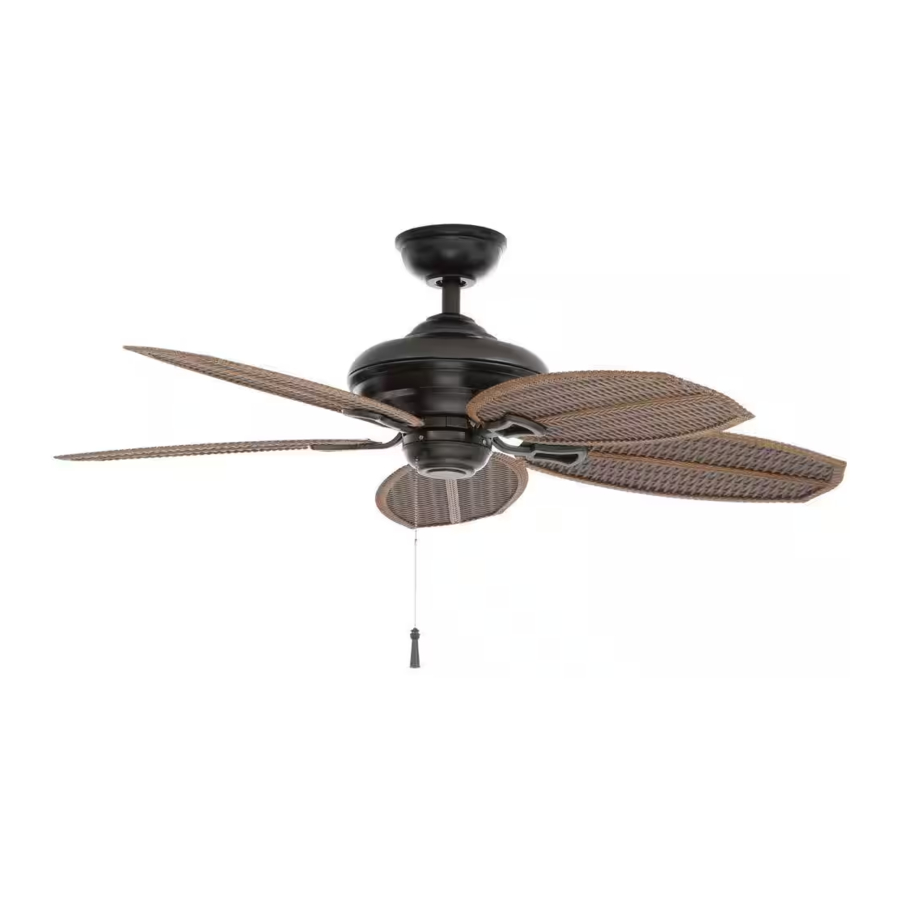

HAMPTON BAY PALM BEACH II Handleiding
- 1 Voorafgaande installatie
- 2 Installatie
- 3 Montage - Standaard plafondmontage
- 4 Montage - Montage dicht tegen het plafond
- 5 Montage - De ventilator ophangen
- 6 Montage - De ventilatorbladen bevestigen
- 7 Montage - De schakelbeker bevestigen
- 8 Uw ventilator bedienen
- 9 Onderhoud en reiniging
- 10 Probleemoplossing
- 11 Referenties
- 12 Download handleiding
- 13 In andere talen
Vragen, problemen, ontbrekende onderdelen? Neem voordat u terugkeert naar de winkel contact op met de klantenservice van Hampton Bay van 8.00 uur tot 18.00 uur EST, maandag t/m vrijdag
1-855-HD-HAMPTON
HAMPTONBAY.COM
 | Om een instructievideo te bekijken over het installeren van dit product:
|
- Om het risico op elektrische schokken te verminderen, moet u ervoor zorgen dat de elektriciteit is uitgeschakeld bij de stroomonderbreker of zekeringkast voordat u begint.
- Alle bedrading moet in overeenstemming zijn met de National Electrical Code ANSI/NFPA 70-1999 en de lokale elektrische voorschriften. De elektrische installatie moet worden uitgevoerd door een gekwalificeerde elektricien met een vergunning.
- De contactdoos en de steunconstructie moeten stevig zijn gemonteerd en in staat zijn om betrouwbaar 35 lbs (15,9 kg) te dragen. Gebruik alleen UL-gecertificeerde contactdozen met het opschrift "Acceptabel voor ventilatorondersteuning van 35 lbs (15,9 kg) of minder."
- De ventilator moet worden gemonteerd met een minimale afstand van 7 ft (2,1 m) van de achterrand van de bladen tot de vloer.
- Bedien de omkeerschakelaar niet terwijl de ventilatorbladen in beweging zijn. U moet de ventilator uitschakelen en de bladen stoppen voordat u de draairichting van de bladen omkeert.
- Plaats geen voorwerpen in het pad van de bladen.
- Om persoonlijk letsel of schade aan de ventilator en andere voorwerpen te voorkomen, moet u voorzichtig zijn bij het werken aan of schoonmaken van de ventilator.
- Elektrische schema's zijn alleen ter referentie. Lichtsets die niet bij de ventilator zijn verpakt, moeten UL-gecertificeerd zijn en geschikt zijn voor gebruik met het modelventilator dat u installeert. Als u deze ventilator in een natte of vochtige omgeving gebruikt, moet de lichtset zijn gemarkeerd met "Geschikt voor gebruik op natte locaties". Raadpleeg de instructies die bij de lichtsets en schakelaars zijn verpakt voor de juiste montage.
- Dit product is geschikt voor gebruik op natte locaties wanneer het is geïnstalleerd in een GFCI-beschermd aftakkingscircuit.
- Alle stelschroeven moeten worden gecontroleerd en opnieuw worden vastgedraaid waar nodig vóór de installatie.
 Om het risico op persoonlijk letsel te verminderen, mag u de bladsteunen (ook wel flenzen genoemd) niet buigen tijdens de montage of na de installatie. Steek geen voorwerpen in het pad van de bladen. |
| Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u de ventilator monteren op een contactdoos met het opschrift "acceptabel voor ventilatorondersteuning van 35 lbs. (15,9 kg) of minder" en de schroeven gebruiken die bij de contactdoos zijn geleverd. |
| : Verwijder de rubberen motorstops aan de onderkant van de ventilator voordat u de bladen installeert of de motor test. |
 Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar. |
| Om mogelijke elektrische schokken te voorkomen, moet u de elektriciteit uitschakelen bij de hoofdzekeringkast voordat u de bedrading aansluit. Als u het gevoel hebt dat u niet genoeg kennis of ervaring hebt met elektrische bedrading, neem dan contact op met een erkende elektricien. |
| Elektrische schema's zijn alleen ter referentie. Optioneel gebruik van een lichtset moet UL-gecertificeerd zijn en geschikt zijn voor gebruik met deze ventilator. |
 Om het risico op persoonlijk letsel te verminderen, mag u alleen de schroeven gebruiken die bij de contactdoos zijn geleverd. |
Neem contact op met de klantenservice op 1-855-HD-HAMPTON of bezoek www.HamptonBay.com.
Voorafgaande installatie
SPECIFICATIES
| Grootte | Snelheid | Volt | Ampère | Watt | RPM | CFM | Netto gewicht | Brutogewicht | Kubieke voet | |||
| 48" | Laag | 120 | 0,26 | 13 | 75 | 1891 | 16,98 lbs. (7,7 kg) | 19,84 lbs. (9 kg) | 1,6' | |||
| Midden | 0,37 | 30 | 120 | 2979 | ||||||||
| Hoog | 0,55 | 67 | 175 | 4576 | ||||||||
OPMERKING: Dit zijn geschatte metingen. Ze omvatten niet de Ampère en het Wattage die door de lichtset worden gebruikt.
BENODIGDHEDEN

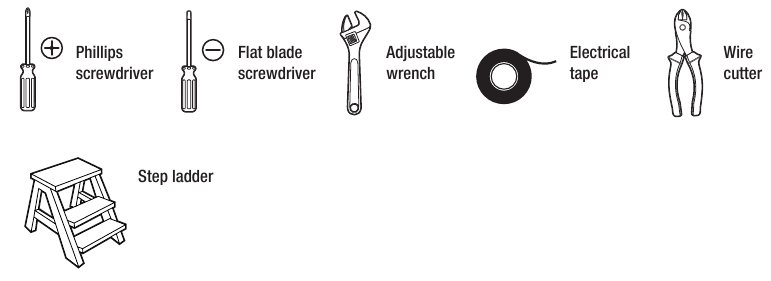

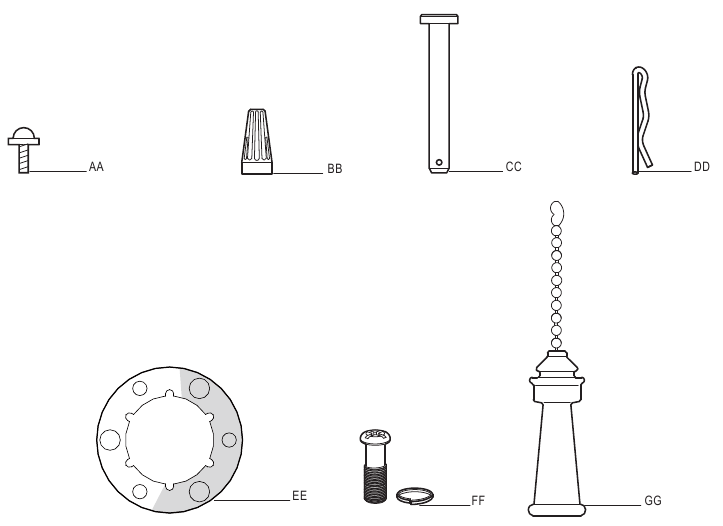

MEEGELEVERDE HARDWARE
OPMERKING: Hardware niet op ware grootte weergegeven.
| Onderdeel | Beschrijving | Hoeveelheid |
| EE | Rubberen pakking voor plafondmontage | 1 |
| FF | Extra hardware voor bevestiging van bladsteunen | 1 |
| GG | Trekketting | 1 |
| AA | Hardware voor bevestiging van bladen | 16 |
| BB | Draadverbindingsmoeren | 3 |
| CC | Hangerpen | 1 |
| DD | Vergrendelingspen | 1 |

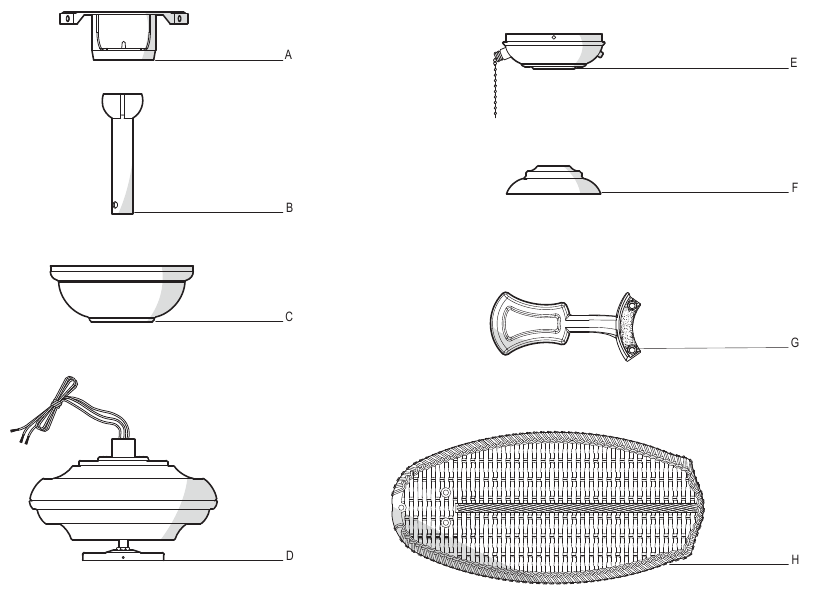

INHOUD VAN DE VERPAKKING
| Onderdeel | Beschrijving | Hoeveelheid | Onderdeel | Beschrijving | Hoeveelheid |
| A | Schuifmontagebeugel (binnenkant kap) | 1 | E | Schakelaarbeker | 1 |
| F | Decoratieve motorhalsbandafdekking | 1 | |||
| B | Bal/verlengstuk | 1 | G | Bladsteun (flens), schroeven voorgeïnstalleerd | 5 |
| C | Kap met bevestigde kapring | 1 | |||
| D | Ventilatormotoreenheid | 1 | H | Blad | 5 |
Dit product en/of deze onderdelen vallen onder een of meer van de volgende Amerikaanse patenten: 5.947.436; 5.988.580; 6.010.110; 6.046.416, 6.210.117 en andere patenten in behandeling.
Installatie
MONTAGEOPTIES
Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u de ventilator monteren op een contactdoos met het opschrift "acceptabel voor ventilatorondersteuning van 35 lbs. (15,9 kg) of minder" en de schroeven gebruiken die bij de contactdoos zijn geleverd. Een contactdoos die vaak wordt gebruikt voor de ondersteuning van verlichtingsarmaturen is mogelijk niet acceptabel voor ventilatorondersteuning en moet mogelijk worden vervangen.
Raadpleeg bij twijfel een gekwalificeerde elektricien.
Als uw plafondventilator geen bestaande UL-gecertificeerde montagebox heeft, installeer er dan een volgens de volgende instructies:
- Schakel de stroom uit door de zekeringen te verwijderen of de stroomonderbrekers uit te schakelen.
- Zet de contactdoos direct vast aan de gebouwstructuur. Gebruik de juiste bevestigingsmiddelen en materialen. De contactdoos en de versteviging ervan moeten het gewicht van de bewegende ventilator volledig kunnen dragen (minstens 35 lbs. (15,9 kg)). Gebruik geen plastic contactdoos.

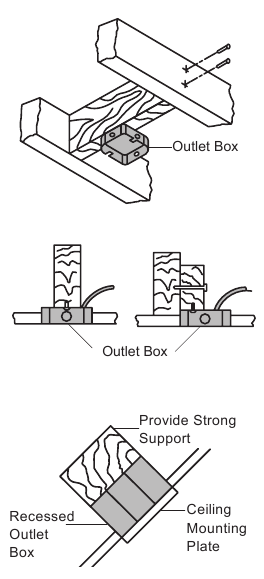

De onderstaande afbeeldingen tonen drie verschillende manieren om de contactdoos te monteren.
OPMERKING: Mogelijk hebt u een langere verlengstuk nodig om de juiste bladspeling te behouden bij installatie op een steil, hellend plafond. De maximaal toegestane hoek is 30° ten opzichte van horizontaal.
Als de kap de verlengstuk raakt, verwijder dan de decoratieve kap onderkant en draai de kap 180° voordat u de kap aan de montageplaat bevestigt.
Om uw ventilator op te hangen waar er een bestaand armatuur is, maar geen plafondbalk, hebt u mogelijk een installatiehanger nodig, zoals hierboven weergegeven (verkrijgbaar in elke Home Depot winkel).
Montage - Standaard plafondmontage
Voorbereiding voor montage

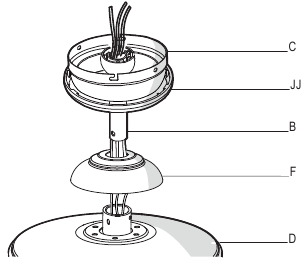

- Verwijder de kapring (JJ) van de kap (C) door de ring tegen de klok in te draaien totdat deze ontgrendelt.
- Verwijder de montagebeugel (A) van de kap (C) door de twee kopschroeven (HH) in de "L-vormige sleuven" los te draaien.
- Verwijder en bewaar de twee kopschroeven (II) in de ronde gaten. Hierdoor kunt u de montagebeugel (A) verwijderen.
De draden geleiden
- Leid de draden die uit de bovenkant van de ventilatormotorbehuizing (D) komen in de decoratieve motorhalsbandafdekking (F) en door de kapring (JJ).
- Zorg ervoor dat de sleufopeningen zich aan de bovenkant bevinden en leid de draden door de kap (C) en vervolgens door de bal/verlengstuk (B).
De ventilator monteren
- Draai de stelschroef (QQ) op de halsband (M) bovenop de ventilatormotorbehuizing (D) los, maar verwijder deze niet.
- Lijn de gaten aan de onderkant van de verlengstuk (B) uit met de gaten in de halsband (M) bovenop de ventilatormotorbehuizing (D).
- Steek de hangerpen (CC) voorzichtig door de gaten in de halsband (M) en de verlengstuk (B). Pas op dat u de hangerpen (CC) niet tegen de bedrading in de verlengstuk (B) drukt.
- Steek de vergrendelingspen (DD) door het gat in de buurt van het uiteinde van de hangerpen (CC) totdat deze in de vergrendelde positie klikt.
- Draai de stelschroeven op de halsband (M) bovenop de ventilatormotorbehuizing (D) opnieuw vast.
Als u de vergrendelingspen niet correct installeert, kan de ventilator losraken en mogelijk vallen.
Montage - Montage dicht tegen het plafond
Voorbereiding voor montage

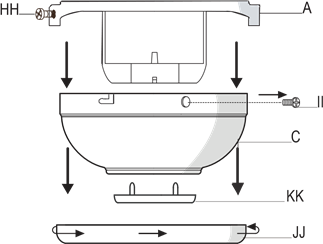

- Verwijder de kapring (JJ) van de kap (C) door de ring tegen de klok in te draaien totdat deze loskomt.
- Verwijder de montagebeugel (A) van de kap (C) door de twee kap-schroeven (HH) los te draaien die zich in de "L-vormige sleuven" bevinden.
- Verwijder en bewaar de twee kap-schroeven (II) in de ronde gaten. Hierdoor kunt u de montagebeugel (A) verwijderen.
- Verwijder de decoratieve onderste kapafdekking (KK) van de kap (C) door de drie noppen in te drukken.
De draden leiden
- Verwijder drie van de zes schroeven en borgringen (LL) (om en om) waarmee de motorkraag (M) aan de bovenkant van de ventilatormotorbehuizing (D) is bevestigd.
- Plaats de rubberen pakking (EE) over de resterende drie schroeven, leid de draden die uit de bovenkant van de ventilatormotorbehuizing komen door de kapring (JJ) (zorg ervoor dat de sleufopeningen aan de bovenkant zitten) en plaats vervolgens de plafondkap (C) over de kraag aan de bovenkant van de ventilatormotorbehuizing (D).
- Lijn de montagegaten uit met de gaten in de ventilatormotorbehuizing (D) en zet vast met behulp van de drie eerder verwijderde schroeven en borgringen (LL). Draai de montageschroeven stevig vast.
Montage - De ventilator ophangen
De ventilator aan de elektriciteitskast bevestigen
| Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, monteert u de ventilator op een contactdoos die is gemarkeerd als "geschikt voor ventilatorondersteuning van 35 lbs. (15,9 kg) of minder" en gebruikt u de schroeven die bij de contactdoos zijn geleverd. |
| Leid de 120-Volt voedingsdraden door het middelste gat in de montagebeugel (A). |
| Installeer de plafondmontageplaat op de contactdoos door de montagebeugel (A) over de twee schroeven (MM) te schuiven die bij de contactdoos zijn geleverd. Gebruik indien nodig stelringen (niet inbegrepen) tussen de montagebeugel (A) en de contactdoos. Merk op dat de vlakke kant van de montagebeugel (A) naar de contactdoos is gericht. |
| Draai de twee montageschroeven (MM) stevig vast. |
De ventilator ophangen

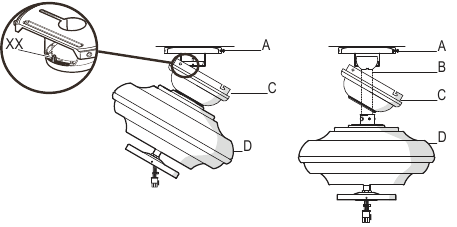

- Til de ventilator-motoreenheid (D) voorzichtig omhoog naar de montagebeugel (A).
- Plaats het kogelgedeelte van de kogel-/verlengbuis-eenheid (B) in de opschuifmontagebeugel (A). Zorg ervoor dat het lipje op de opschuifmontagebeugel (A) goed in de groef in de ophangkogel zit. Als u de ventilator dicht tegen het plafond monteert, hangt u de ventilator aan de haak die is meegeleverd met behulp van een van de gaten aan de buitenrand van de plafondkap (C).
De haak zoals afgebeeld is alleen bedoeld om de ventilator in evenwicht te houden tijdens het aansluiten van de bedrading. Als de ventilator niet zoals afgebeeld wordt opgehangen, kan de haak breken, waardoor de ventilator valt. De haak moet van binnen naar buiten de kap passeren.

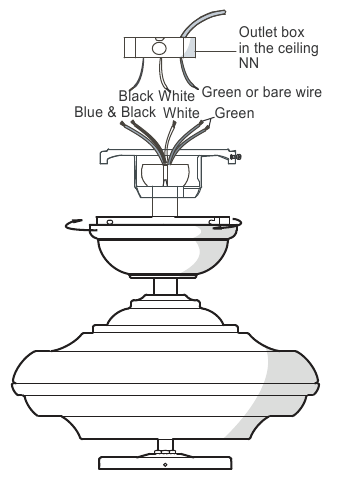

De elektrische aansluiting maken
Gebruik de draadverbindingsmoeren (BB) die bij uw ventilator zijn geleverd. Zet de connectoren vast met elektrische tape en zorg ervoor dat er geen losse draden of verbindingen zijn.
- De ventilator wordt geleverd met 54 inch snoeren voor gebruik met een verlengde kogel/verlengbuis (B), u kunt het snoer op de gewenste lengte knippen (niet korter dan 12 inch). Dit zorgt voor extra ruimte in de kap (C). Als u de draden niet wilt doorknippen, moet u ze netjes omwikkelen.
- Verbind de groene draden van de ventilatormotor met de groene of blanke draad van het huis met behulp van een draadverbindingsmoer (BB).
- Verbind de witte draad van de ventilatormotor met de witte draad van het huis met behulp van een draadverbindingsmoer (BB).
- Verbind de zwarte en blauwe draden van de ventilatormotor met de zwarte draad van het huis met behulp van een draadverbindingsmoer (BB).
- Zet elke draadverbindingsmoer (BB) vast met elektrische tape.
- Draai de draadverbindingsmoer (BB) omhoog en duw de bedrading in de contactdoos (NN).
Elke draadmoer die bij deze ventilator wordt geleverd, is ontworpen voor maximaal één 12-gauge huisdraad en twee draden van de ventilator. Als u een dikkere huisbedrading dan 12-gauge hebt of meer dan één huisdraad om aan te sluiten op de ventilatorbedrading, raadpleeg dan een elektricien voor de juiste maat draadmoeren om te gebruiken.
De ventilator monteren
Bij gebruik van de standaard kogel-/verlengbuismontage moet het lipje in de ring aan de onderkant van de opschuifmontagebeugel in de groef van de ophangkogel rusten. Als het lipje niet goed in de groef zit, kan dit schade aan de bedrading veroorzaken.
- Lijn de vergrendelingssleuven van de plafondkap (C) uit met de twee schroeven in de montagebeugel (A). Duw omhoog om de sleuven in te schakelen en draai met de klok mee om ze op hun plaats te vergrendelen.
- Draai de twee montageschroeven (HH) stevig vast.
- Installeer de overige twee montageschroeven (II) in de gaten in de kap (C) en draai ze stevig vast.
- Installeer de decoratieve kapring (JJ) door de sleuven van de ring uit te lijnen met de schroeven in de kap (C). Draai de ring tegen de klok in om hem op zijn plaats te vergrendelen.
Montage dicht tegen het plafond
- Haak de ventilator voorzichtig los van de opschuifmontagebeugel (A) en lijn de vergrendelingssleuven van de plafondkap (C) uit met de twee schroeven (HH) in de opschuifmontagebeugel (A). Duw omhoog om de sleuven in te schakelen en draai met de klok mee om ze op hun plaats te vergrendelen. Draai de twee montageschroeven (HH) onmiddellijk stevig vast. Installeer de overige twee montageschroeven (II) in de gaten in de kap (C) en draai ze stevig vast.
- Installeer de decoratieve kapring (JJ) door de sleuven van de ring uit te lijnen met de schroeven in de kap (C). Draai de ring tegen de klok in om hem op zijn plaats te vergrendelen.
- U kunt nu verdergaan met het bevestigen van de ventilatorbladen.
De vergrendelingssleuven van de plafondkap zijn alleen bedoeld als hulpmiddel bij de montage. Laat de ventilator niet onbeheerd achter totdat alle vier de kopschroeven zijn vastgezet en stevig zijn aangedraaid.
Montage - De ventilatorbladen bevestigen
De bladen aan de bladbeugels bevestigen

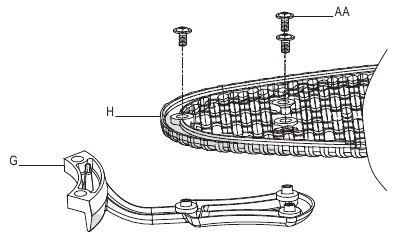

- Bevestig een blad (H) aan een bladbeugel (G) door schroeven (AA) in de gaten in het blad en door de bladbeugel te steken. Merk op dat de rubberen ringen vooraf aan de bladbeugel zijn bevestigd.
- Draai elke schroef stevig vast.
- Herhaal deze stappen voor elk blad (H) en bladbeugel (G).

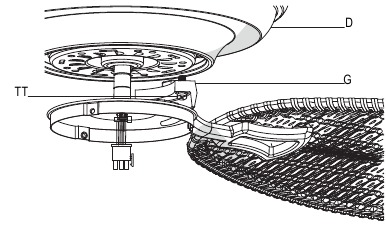

De bladconstructies aan de motor bevestigen
Verwijder de rubberen stop op de zwarte beugel onder de motor om de bladconstructie aan de motor te bevestigen. Plaats de rubberen stop terug om te voorkomen dat er water in de schakelkast komt en om het risico op brand, elektrische schokken of ander persoonlijk letsel te verminderen.
- Bevestig de bladconstructie aan de ventilatormotorbehuizing (D) door de uitlijningspen in de sleuf aan de onderkant van de motor te steken en de bladbeugelschroeven (TT) vast te draaien. De bladbeugelschroeven (TT) zijn vooraf in de bladbeugel (G) geïnstalleerd.
- Herhaal deze stap voor de overige bladconstructies.
Montage - De schakelbeker bevestigen
| Om het risico op elektrische schokken te verminderen, moet u het elektrische circuit naar de ventilator loskoppelen voordat u de verlichtingsarmatuur installeert. |

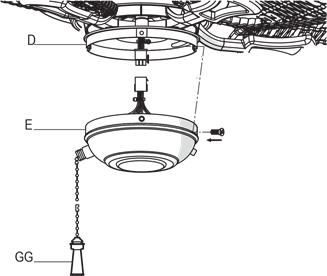

- Verwijder de vier schroeven op de schakelbeker (E).
- Verbind de draden die uit de onderkant van de zwarte beugel komen met de schakelbeker door de gegoten adapterconnectoren met elkaar te verbinden.
- Zet de schakelbeker (E) vast aan de zwarte beugel met behulp van de vier schroeven die in de eerste stap hierboven zijn verwijderd.
- Bevestig de trekkettingverlenging (GG) aan de trekketting van de ventilator.
Uw ventilator bedienen
De trekketting regelt de ventilatorsnelheid als volgt: 1 keer trekken - Hoog, 2 keer trekken - Gemiddeld, 3 keer trekken - Laag, en 4 keer trekken - Uit De snelheidsinstellingen voor warm of koud weer zijn afhankelijk van factoren zoals de grootte van de kamer, de hoogte van het plafond, het aantal ventilatoren, enzovoort.
OPMERKING: Wacht tot de ventilator stopt voordat u de draairichting van het blad omkeert.

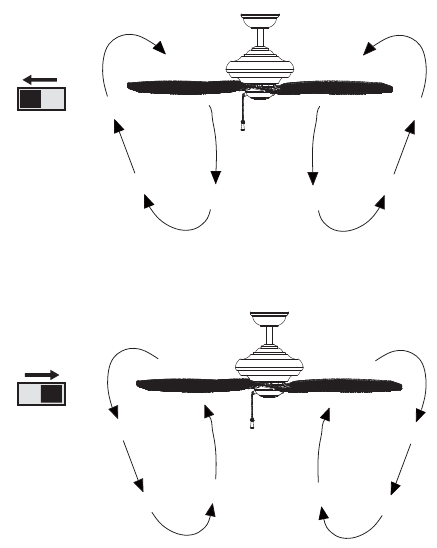

De schuifschakelaar regelt de richting: vooruit (schakelaar links) of achteruit (schakelaar rechts).
Warm weer - (Vooruit) Een neerwaartse luchtstroom creëert een verkoelend effect. Hierdoor kunt u uw airconditioner op een hogere stand zetten zonder dat dit uw comfort beïnvloedt.
Koud weer - (Achteruit) Een opwaartse luchtstroom verplaatst warme lucht van het plafond. Hierdoor kunt u uw verwarmingseenheid op een lagere stand zetten zonder dat dit uw comfort beïnvloedt.
Onderhoud en reiniging
Zorg ervoor dat de stroom is uitgeschakeld voordat u uw ventilator reinigt.
- Door de natuurlijke beweging van de ventilator kunnen sommige verbindingen losraken. Controleer de steunverbindingen, beugels en bladbevestigingen twee keer per jaar. Zorg ervoor dat ze vastzitten. Het is niet nodig om de ventilator van het plafond te verwijderen.
- Reinig uw ventilator periodiek om zijn nieuwe uiterlijk door de jaren heen te behouden. Gebruik geen water bij het reinigen, omdat dit de motor of het hout kan beschadigen, of mogelijk een elektrische schok kan veroorzaken. Gebruik alleen een zachte borstel of een pluisvrije doek om krassen op de afwerking te voorkomen. De beplating is afgedicht met een lak om verkleuring of aantasting te minimaliseren.
- U kunt een lichte laag meubelpoets op het hout aanbrengen voor extra bescherming en een verbeterde schoonheid. Bedek kleine krasjes met een lichte toepassing van schoenpoets.
- U hoeft uw ventilator niet te oliën. De motor heeft permanent gesmeerde afgedichte kogellagers.
Probleemoplossing
| Probleem | Oplossing |
De ventilator start niet | Controleer de hoofdzekeringen en de zekeringen van de vertakkingscircuits of stroomonderbrekers. |
| Controleer de draadverbindingen van de stroomkabel naar de ventilator en de schakeldraadverbindingen in de schakelbehuizing. | |
De ventilator maakt lawaai | Zorg ervoor dat alle schroeven van de motorbehuizing goed vastzitten. |
| Zorg ervoor dat de schroeven waarmee de ventilatorbladhouder aan de motornaaf is bevestigd, goed vastzitten. | |
| Zorg ervoor dat de draadmoerverbindingen niet tegen elkaar of tegen de binnenwand van de schakelbehuizing rammelen. | |
| Houd rekening met een "inloopperiode" van 24 uur. De meeste geluiden die bij een nieuwe ventilator horen, verdwijnen gedurende deze tijd. | |
| Als u de plafondventilatorlamp gebruikt, zorg er dan voor dat de schroeven waarmee het glaswerk is bevestigd, goed vastzitten. Controleer of de lampen ook goed vastzitten. | |
| Zorg ervoor dat de kap zich op korte afstand van het plafond bevindt. Het mag het plafond niet raken. | |
| Zorg ervoor dat uw stopcontactdoos goed vastzit en dat er rubberen isolatiepads zijn gebruikt tussen de montageplaat en de stopcontactdoos. | |
De ventilator wiebelt | Controleer of alle schroeven van het blad en de bladarm goed vastzitten. |
| De meeste problemen met het wiebelen van de ventilator worden veroorzaakt door ongelijke bladhoogtes. Controleer dit niveau door een punt op het plafond boven het uiteinde van een van de bladen te selecteren. Meet vanaf een punt in het midden van elk blad tot het punt op het plafond. Meet deze afstand. Draai de ventilator totdat het volgende blad in de meetpositie staat. Herhaal dit voor elk blad. Elke meetafwijking moet binnen 1/8 inch liggen. Laat de ventilator tien minuten draaien. Laat de ventilator tien minuten draaien. Als de ventilator blijft wiebelen, neem dan contact op met de klantenservice. Er wordt dan gratis een balanceerset naar u verzonden. |
Vragen, problemen, ontbrekende onderdelen? Voordat u terugkeert naar de winkel, belt u de klantenservice van Hampton Bay van 8.00 uur tot 18.00 uur EST, maandag tot en met vrijdag
1-855-HD-HAMPTON
HAMPTONBAY.COM
Bewaar deze handleiding voor toekomstig gebruik.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download HAMPTON BAY PALM BEACH II Handleiding
