Makita XFD10 Handleiding

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties en batterijpatronen kunnen van land tot land verschillen.
• Gewicht, met batterijpatroon, volgens EPTA-procedure 01/2003

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap op batterijen (draadloos).

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongevallen.
2. Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliest.

Elektrische veiligheid

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen.
   Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die onder de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongevallen.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een roterend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit de stroombron en/of het batterijpakket uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
4. Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en alle andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van batterijgereedschap

1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
2. Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
3. Als het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
4. Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan af met water. Als er vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

Service

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
2. Volg de instructies voor het smeren en vervangen van accessoires.
3. Houd handvatten droog, schoon en vrij van olie en vet.

Veiligheidswaarschuwingen voor snoerloze schroevendraaierboormachines

1. Gebruik extra handgrepen, indien meegeleverd met het gereedschap. Verlies van controle kan persoonlijk letsel veroorzaken.
2. Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Als het snijaccessoire in contact komt met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" worden en de bediener een elektrische schok geven.
3. Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij de bevestiger in contact kan komen met verborgen bedrading. Als bevestigingsmiddelen in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" worden en de bediener een elektrische schok geven.
4. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand onder staat als u het gereedschap op hoge plaatsen gebruikt.
5. Houd het gereedschap stevig vast.
6. Houd uw handen uit de buurt van draaiende onderdelen.
7. Laat het gereedschap niet draaien. Gebruik het gereedschap alleen als het in de hand wordt gehouden.
8. Raak de boor of het werkstuk niet onmiddellijk na gebruik aan; ze kunnen extreem heet zijn en uw huid kunnen verbranden.
9. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Wees voorzichtig om inademing van stof en huidcontact te voorkomen. Volg de veiligheidsgegevens van de materiaalleverancier.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (opgedaan door herhaaldelijk gebruik) GEEN strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding staan, kan ernstig persoonlijk letsel veroorzaken.

Symbolen

Het volgende toont de symbolen die voor het gereedschap worden gebruikt.

	volt
	gelijkstroom
	onbelast toerental
	omwentelingen of heen en weergaande bewegingen per minuut

Belangrijke veiligheidsinstructies voor de accu

1. Lees voor het gebruik van de accu alle instructies en waarschuwingen op
   1. de acculader,
   2. de accu en
   3. het product dat de accu gebruikt.
2. De accu niet demonteren.
3. Als de gebruiksduur aanzienlijk korter is geworden, onmiddellijk stoppen met de werking. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met schoon water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. De accu niet kortsluiten:
   1. De polen niet aanraken met geleidend materiaal.
   2. Vermijd het opbergen van de accu in een container met andere metalen voorwerpen zoals spijkers, munten, enz.
   3. De accu niet blootstellen aan water of regen.
      Een kortsluiting in de accu kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een defect.
6. Het gereedschap en de accu niet opslaan op plaatsen waar de temperatuur 50 °C (122 °F) kan bereiken of overschrijden.
7. De accu niet verbranden, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accu kan in brand exploderen.
8. Pas op dat u de accu niet laat vallen of erop slaat.
9. Gebruik geen beschadigde accu.
10. Volg uw lokale voorschriften met betrekking tot het weggooien van de accu.

BEWAAR DEZE INSTRUCTIES.

Tips voor het behoud van een maximale levensduur van de accu

1. Laad de accu op voordat deze volledig ontladen is. Stop altijd de werking van het gereedschap en laad de accu op wanneer u merkt dat het gereedschap minder vermogen heeft.
2. Laad nooit een volledig opgeladen accu opnieuw op. Overladen verkort de levensduur van de accu.
3. Laad de accu op bij een kamertemperatuur van 10 °C - 40 °C (50 °F - 104 °F). Laat een hete accu afkoelen voordat u hem oplaadt.
4. Laad de accu op als u hem lange tijd niet gebruikt (langer dan zes maanden).

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u een functie op het gereedschap afstelt of controleert.

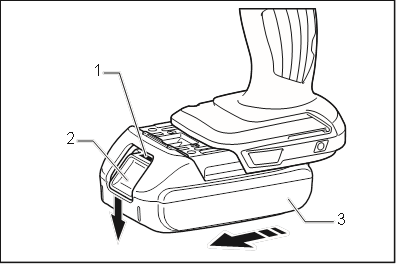

Accu plaatsen of verwijderen

Schakel het gereedschap altijd uit voordat u de accu installeert of verwijdert.

Houd het gereedschap en de accu stevig vast wanneer u de accu installeert of verwijdert . Als u het gereedschap en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen, waardoor het gereedschap en de accu beschadigd raken en persoonlijk letsel kan ontstaan.

1. Rode indicator
2. Knop
3. Accu

Om de accu te verwijderen, schuift u deze van het gereedschap terwijl u de knop aan de voorkant van de accu verschuift. Om de accu te plaatsen, lijnt u de lip op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Steek hem helemaal tot hij met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

Plaats de accu altijd volledig totdat de rode indicator niet meer te zien is. Zo niet, dan kan het per ongeluk uit het gereedschap vallen, waardoor u of iemand in uw omgeving letsel oploopt.

Plaats de accu niet met geweld. Als de accu er niet gemakkelijk inschuift, is deze niet correct geplaatst.

Accubeveiligingssysteem

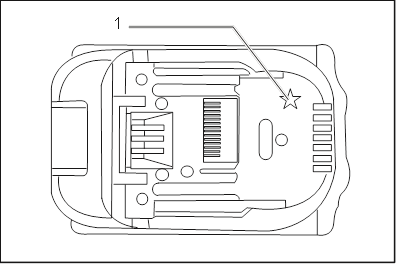

Lithium-ionaccu met ster-markering

1. Ster-markering

Lithium-ionaccu's met een ster-markering zijn uitgerust met een beveiligingssysteem. Dit systeem schakelt automatisch de stroom naar het gereedschap uit om de levensduur van de accu te verlengen. Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap en/of de accu onder een van de volgende omstandigheden worden geplaatst:

Overbelast:
Het gereedschap wordt bediend op een manier die ervoor zorgt dat het een abnormaal hoge stroom trekt.
Laat in deze situatie de schakelaar los op het gereedschap en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Trek vervolgens de schakelaar opnieuw in om opnieuw te starten. Als het gereedschap niet start, is de accu oververhit. Laat de accu in deze situatie afkoelen voordat u de schakelaar opnieuw intrekt.

Lage accuspanning:
De resterende accucapaciteit is te laag en het gereedschap werkt niet. Verwijder en laad de accu in deze situatie op.

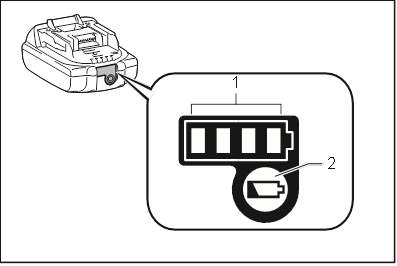

De resterende accucapaciteit aangeven

Alleen voor accu's met "B" aan het einde van het modelnummer

1. Indicatorlampen
2. Controleknop

Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatorlampen lichten enkele seconden op.

Indicatorlampen			Resterende capaciteit
Brandt	Uit	Knipperend
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			De accu is mogelijk defect.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

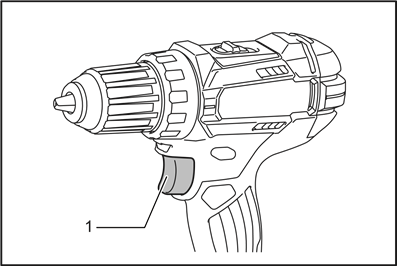

Schakelaaractie

1. Schakelaar

Controleer altijd of de schakelaar goed werkt en terugkeert naar de "OFF"-stand wanneer deze wordt losgelaten voordat u de accu in het gereedschap plaatst.

Om het gereedschap te starten, trekt u gewoon aan de schakelaar. De gereedschapssnelheid wordt verhoogd door de druk op de schakelaar te verhogen. Laat de schakelaar los om te stoppen.

Elektrische rem

Dit gereedschap is uitgerust met een elektrische rem. Als het gereedschap consequent niet snel stopt nadat de schakelaar is losgelaten, laat het gereedschap dan nakijken in een Makita-servicecentrum.

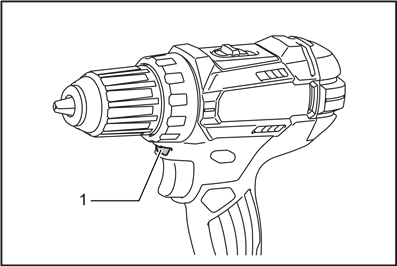

De voorlamp laten branden

1. Lamp

Kijk niet in het licht of kijk niet rechtstreeks naar de lichtbron.
Trek aan de schakelaar om de lamp te laten branden. De lamp blijft branden terwijl de schakelaar wordt ingetrokken. De lamp gaat 10-15 seconden na het loslaten van de schakelaar uit.
OPMERKING: Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Pas op dat u de lens van de lamp niet bekrast, anders kan dit de verlichting verminderen.

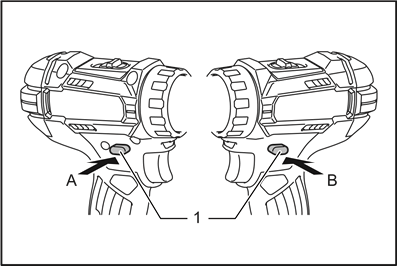

Actie van de omkeerschakelaar

1. Omkeerschakelaar

Controleer altijd de draairichting voor gebruik.

Gebruik de omkeerschakelaar pas nadat het gereedschap volledig tot stilstand is gekomen. Het veranderen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen.

Wanneer u het gereedschap niet gebruikt, zet u de omkeerschakelaar altijd in de neutrale stand.

Dit gereedschap heeft een omkeerschakelaar om de draairichting te veranderen. Druk de omkeerschakelaar vanaf de A-zijde in voor een draairichting met de klok mee of vanaf de B-zijde voor een draairichting tegen de klok in.
Wanneer de omkeerschakelaar in de neutrale stand staat, kan de schakelaar niet worden ingetrokken.

Snelheidsverandering

1. Snelheidsregelaar

Zet de snelheidsregelaar altijd volledig in de juiste stand. Als u het gereedschap bedient met de snelheidsregelaar halverwege tussen de "1"-zijde en de "2"-zijde, kan het gereedschap beschadigd raken.

Gebruik de snelheidsregelaar niet terwijl het gereedschap draait. Het gereedschap kan beschadigd raken.

Om de snelheid te veranderen, schakelt u eerst het gereedschap uit. Selecteer de "2"-zijde voor hoge snelheid of "1" voor lage snelheid maar hoog koppel. Zorg ervoor dat de snelheidsregelaar in de juiste stand staat voor gebruik.
Als de gereedschapssnelheid tijdens het gebruik met "2" extreem daalt, schuift u de regelaar naar de "1" en start u de bewerking opnieuw.

Het aanhaalmoment aanpassen

1. Afstelring
2. Schaalverdeling
3. Pijl

Het aanhaalmoment kan in 22 stappen worden aangepast door aan de afstelring te draaien. Lijn de schaalverdeling uit met de pijl op de gereedschapsbehuizing. U kunt het minimale aanhaalmoment krijgen bij 1 en het maximale aanhaalmoment bij markering. De koppeling slipt bij verschillende koppelwaarden wanneer deze is ingesteld op nummer 1 tot 21. De koppeling werkt niet bij de markering. Voordat u daadwerkelijk gaat werken, draait u een proefschroef in uw materiaal of een stuk duplicaatmateriaal om te bepalen welk koppel er nodig is voor een bepaalde toepassing. Het volgende toont de ruwe richtlijn van de relatie tussen de schroefmaat en de schaalverdeling.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

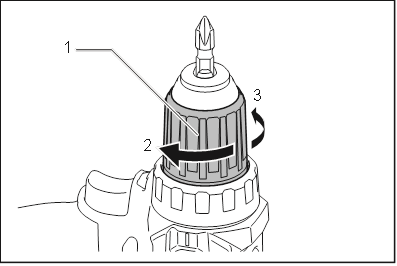

Bit/boor installeren of verwijderen

1. Huls
2. Sluiten
3. Openen

Draai de huls tegen de klok in om de klauwplaten te openen. Plaats de bit/boor zo ver mogelijk in de boorkop. Draai de huls met de klok mee om de boorkop vast te draaien. Om de bit/boor te verwijderen, draait u de huls tegen de klok in.

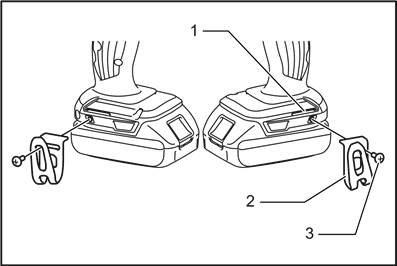

Haak installeren

1. Groef
2. Haak
3. Schroef

De haak is handig om het gereedschap tijdelijk op te hangen. Deze kan aan beide zijden van het gereedschap worden geïnstalleerd. Om de haak te installeren, plaatst u deze in een groef in de behuizing van het gereedschap aan een van beide zijden en zet u deze vervolgens vast met een schroef. Om te verwijderen, draait u de schroef los en haalt u hem eruit.

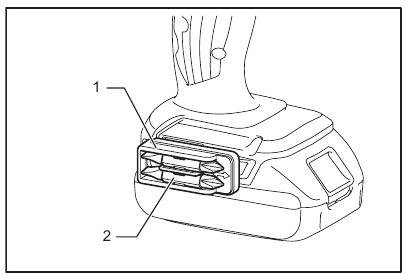

Bithouder installeren

Optionele accessoire

1. Bithouder
2. Bit

Plaats de bithouder in de uitsparing aan de voet van het gereedschap aan de rechter- of linkerzijde en zet hem vast met een schroef. Wanneer u de bit niet gebruikt, bewaart u deze in de bithouders. Bits van 45 mm lang (1-3/4") kunnen daar worden bewaard.

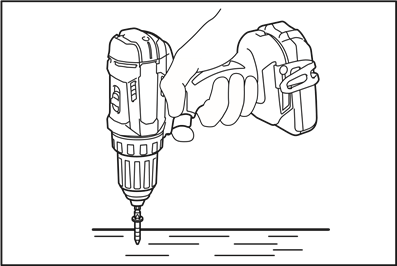

WERKING

Plaats de accu altijd helemaal tot deze op zijn plaats vastklikt. Als u het rode gedeelte aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld. Plaats de accu volledig tot het rode gedeelte niet meer zichtbaar is. Anders kan de accu per ongeluk uit het gereedschap vallen, waardoor u of iemand in uw omgeving letsel kan oplopen.

Wanneer de snelheid extreem daalt, verminder dan de belasting of stop het gereedschap om schade aan het gereedschap te voorkomen.

Houd het gereedschap stevig vast met één hand aan de greep en de andere hand aan de onderkant van de accu om de draaibeweging te regelen.

Schroefwerking

Stel de instelring in op het juiste koppel voor uw werk.

Zorg ervoor dat de bit recht in de schroefkop is gestoken, anders kunnen de schroef en/of bit beschadigd raken.
Plaats de punt van de bit in de schroefkop en oefen druk uit op het gereedschap. Start het gereedschap langzaam en verhoog vervolgens geleidelijk de snelheid. Laat de schakelaar los zodra de koppeling inschakelt.
OPMERKING: Boor bij het inschroeven van een houtschroef een pilotgat voor met 2/3 van de diameter van de schroef. Dit maakt het inschroeven gemakkelijker en voorkomt splijten van het werkstuk.

Boorwerking

Draai eerst de instelring zodat de aanwijzer naar de markering wijst. Ga dan als volgt te werk.

Boren in hout
Bij het boren in hout worden de beste resultaten verkregen met houtboren die zijn uitgerust met een geleideschroef. De geleideschroef maakt het boren gemakkelijker door de boor in het werkstuk te trekken.

Boren in metaal
Om te voorkomen dat de boor slipt bij het starten van een gat, maakt u een inkeping met een centerpons en hamer op het punt waar moet worden geboord. Plaats de punt van de boor in de inkeping en begin met boren. Gebruik een snijolie bij het boren van metalen. De uitzonderingen zijn ijzer en messing, die droog moeten worden geboord.

Te veel druk uitoefenen op het gereedschap zal het boren niet versnellen. In feite zal deze overmatige druk alleen maar de punt van uw boor beschadigen, de prestaties van het gereedschap verminderen en de levensduur van het gereedschap verkorten.

Houd het gereedschap stevig vast en wees voorzichtig wanneer de boor door het werkstuk begint te breken. Er wordt een enorme kracht uitgeoefend op het gereedschap/de boor op het moment dat het gat doorbreekt.

Een vastzittende boor kan eenvoudig worden verwijderd door de omkeerschakelaar op de omgekeerde draairichting te zetten om de boor eruit te draaien. Het gereedschap kan echter abrupt naar buiten komen als u het niet stevig vasthoudt.

Zet kleine werkstukken altijd vast in een bankschroef of een vergelijkbaar vasthoudapparaat.

Als het gereedschap continu wordt gebruikt totdat de accu leeg is, laat het gereedschap dan 15 minuten rusten voordat u verder gaat met een nieuwe accu.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u inspectie- of onderhoudswerkzaamheden probeert uit te voeren.
LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of barsten kunnen het gevolg zijn.

Koolborstels vervangen

1. Limietmarkering

Controleer de koolborstels regelmatig.
Vervang ze wanneer ze tot de limietmarkering zijn versleten. Houd de koolborstels schoon en vrij om in de houders te glijden. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels.

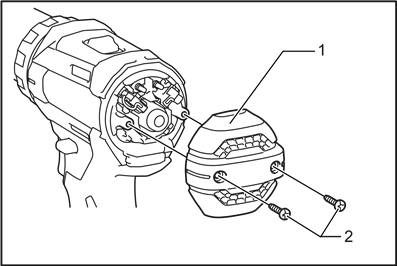

1. Gebruik een schroevendraaier om twee schroeven te verwijderen en verwijder vervolgens de achterklep.

   1. Achterklep
   2. Schroef

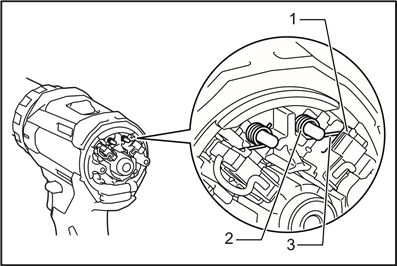

2. Til het armgedeelte van de veer op en plaats het vervolgens in het verzonken gedeelte van de behuizing met een schroevendraaier met een dunne schacht of iets dergelijks.

   1. Verzonken gedeelte
   2. Veer
   3. Arm

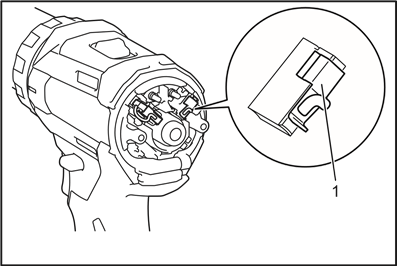

3. Gebruik een tang om de koolborsteldoppen van de koolborstels te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe en vervang de koolborsteldoppen in omgekeerde volgorde.

   1. Koolborstelkap

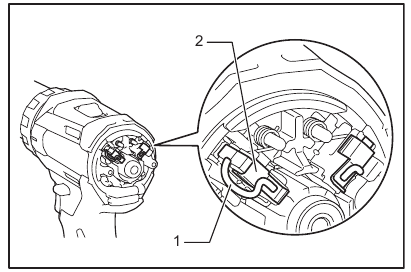

4. Zorg ervoor dat u de draad aan de tegenovergestelde kant van de arm plaatst.


1. Draad
2. Koolborstelkap

5. Zorg ervoor dat de koolborsteldoppen stevig in de gaten in de borstelhouders passen.

   1. Gat
   2. Koolborstelkap
6. Plaats de achterklep terug en draai twee schroeven stevig vast.
7. Plaats de accu in het gereedschap en breek de borstels in door het gereedschap ongeveer 1 minuut zonder belasting te laten draaien.
8. Controleer het gereedschap tijdens het draaien en de werking van de elektrische rem wanneer u de schakelaar loslaat. Als de elektrische rem niet goed werkt, neem dan contact op met een erkend servicecentrum van Makita of een fabrieksservicecentrum voor reparatie. Om de VEILIGHEID en BETROUWBAARHEID van het product te behouden, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende servicecentra van Makita of fabrieksservicecentra, waarbij altijd vervangingsonderdelen van Makita worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik accessoires of hulpstukken alleen voor het aangegeven doel.
Als u hulp nodig hebt voor meer informatie over deze accessoires, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• Boren
• Bits
• Bithouder
• Haak
• Originele accu en oplader van Makita

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in het gereedschapspakket zijn opgenomen. Ze kunnen van land tot land verschillen.
