RCA RPJ136 Handleiding

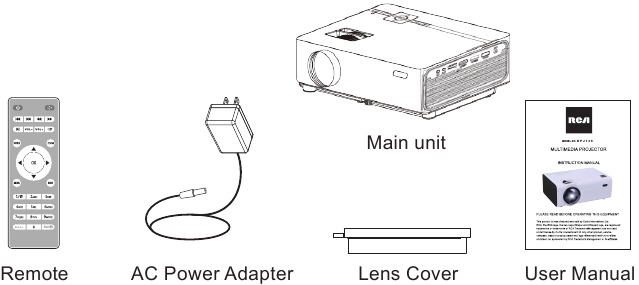

In de doos

De lenskap verwijderen en sluiten

Verwijder de lenskap voor gebruik

Sluit de lenskap wanneer het apparaat niet in gebruik is

Uw apparaat plaatsen

Uw projector kan in vier verschillende configuraties worden geïnstalleerd (zie afbeelding hieronder):

Voorste tafel:
Selecteer deze locatie met de projector dicht bij de vloer voor het scherm. Dit is de meest gebruikelijke manier om de projector te plaatsen voor een snelle installatie en draagbaarheid.

Voorste plafond:
Selecteer deze locatie met de projector ondersteboven aan het plafond voor het scherm.
OPMERKING: Een projectorbeugel is vereist om de projector aan een plafond te installeren.

Achterste tafel:
Selecteer deze locatie met de projector dicht bij de vloer achter het scherm.
OPMERKING: Er is een speciaal scherm voor achterprojectie vereist.

Achterste plafond:
Selecteer deze locatie met de projector ondersteboven aan het plafond achter het scherm.
OPMERKING:
Een projectorbeugel is vereist om de projector aan een plafond te installeren.
Er is een speciaal scherm voor achterprojectie vereist.

Om beeldvervorming te verminderen

Het wordt aanbevolen om de projector zo dicht mogelijk bij het midden van het scherm te plaatsen.

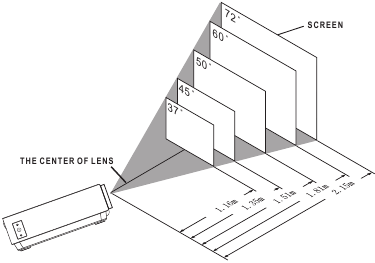

Afstand tussen het apparaat en het scherm

Meet de afstand tussen de projector en de plaats waar u het scherm wilt plaatsen. Dit is de projectieafstand.

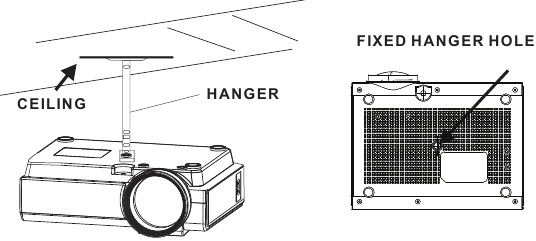

Uw apparaat aan het plafond plaatsen

Als u de projector aan het plafond installeert, koop dan een projectorbeugel die wordt aanbevolen door een installatieprofessional en volg de instructies die bij de beugel worden geleverd.
Voordat u de projector aan het plafond installeert, dient u te controleren of de plafondstructuur het gewicht van de projector en de beugel kan dragen. Raadpleeg bij twijfel het advies van een installatieprofessional.
OPMERKING: Projectorbeugel en schroef/schroeven niet inbegrepen

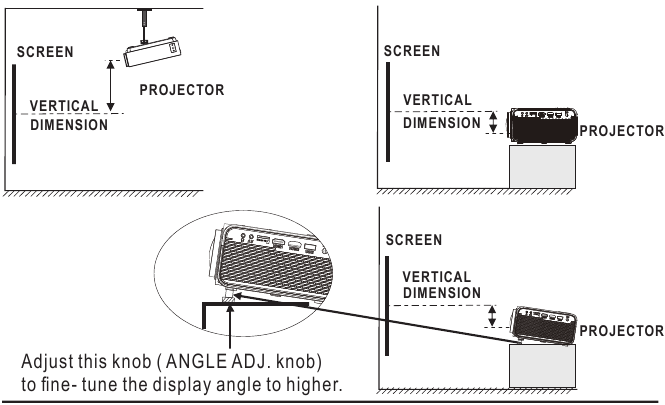

De verticale locatie aanpassen

Volg de bovenstaande afbeelding om de verticale locatie aan te passen.

De focus en keystone aanpassen

Volg de onderstaande afbeelding om de focus en het trapeziumvormige scherm aan te passen.

Pas de focus aan door aan de knop te draaien terwijl u de beeldpixels in de buurt van het midden van het scherm bekijkt. Optimale focus wordt verkregen wanneer de pixels duidelijk zichtbaar zijn. Afhankelijk van de geprojecteerde schermgrootte kan de focus in de buurt van de schermranden minder scherp zijn dan het midden van het scherm.

Een keystone-beeld wordt gecreëerd wanneer de projectorstraal in een hoek op het scherm wordt geprojecteerd.
Keystone-correctie herstelt het vervormde beeld tot een rechthoekige of vierkante vorm.

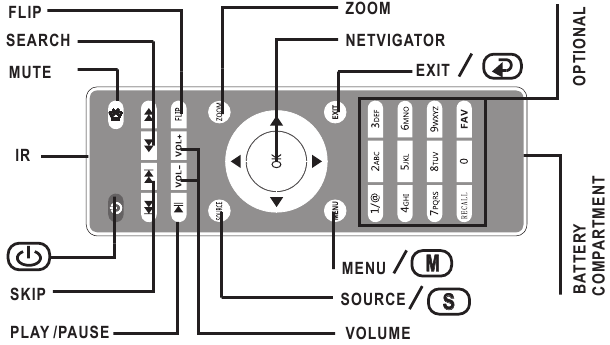

Bedieningselementen van de afstandsbediening

De batterij van de afstandsbediening plaatsen/verwijderen

Verwijder het batterijvak aan de achterkant van uw afstandsbediening door voorzichtig te schuiven om te openen. De batterijklep kan vervolgens worden opgetild. Plaats de juiste batterijen (niet meegeleverd) en let op de polariteitsmarkeringen. Plaats ten slotte de klep terug.

OPMERKINGEN:

• Batterijen mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur
• Zorg ervoor dat de batterijen correct zijn geplaatst met de juiste polariteit.
• Gebruik geen oude en nieuwe batterijen door elkaar.
• Alleen batterijen van hetzelfde of een gelijkwaardig type als aanbevolen mogen worden gebruikt.
• Gooi batterijen niet in vuur, de batterij kan exploderen of lekken. Probeer een batterij niet op te laden

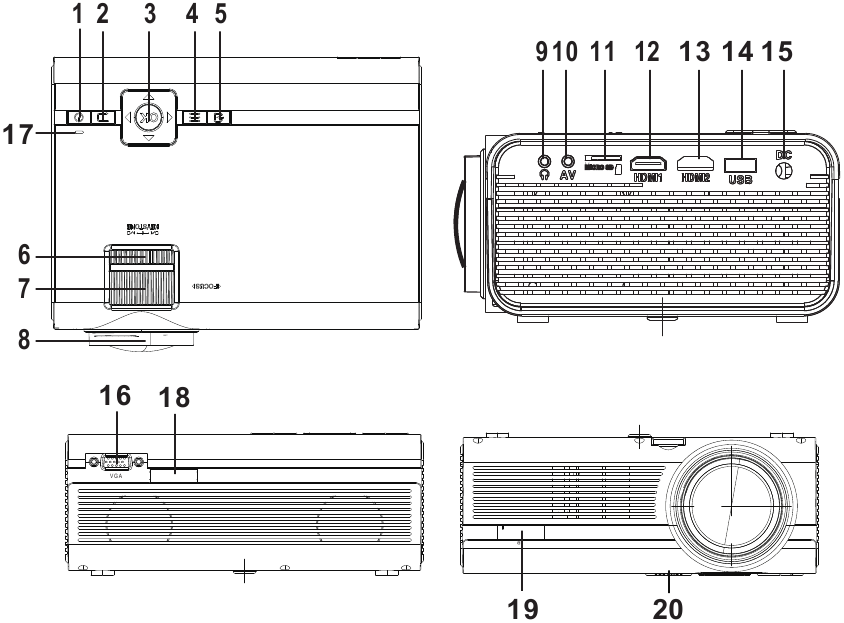

Bedieningselementen van de hoofdeenheid

1. POWER Knop
2. RETURN Knop
3. NETVIGATOR Knoppen
4. MENU Knop
5. SOURCE Knop
6. TRAPEZOIDALE ADJ. Knop
7. FOCUS ADJ. Knop
8. LENS
9. EAR PHONE-aansluiting
10. AV OUT-aansluiting
11. Micro SD-kaart
12. HDMI-poort 1
13. HDMI-poort 2
14. USB-poort
15. DC IN-aansluiting
16. VGA-poort
17. POWER aan-indicator
18. IR-venster (achterkant)
19. IR-venster (voorkant)
20. ANGEL ADJ. Knop

De voedingsadapter installeren

Volg de bovenstaande afbeelding om de voedingsadapter aan te sluiten
Sluit EERST het kleine uiteinde van de adapter aan. Steek de adapterbehuizing in het stopcontact.

Hoofdbediening

- Druk op de knop om het apparaat in te schakelen, druk nogmaals om uit te schakelen.
/ SOURCE - Druk op de knop om de invoerbron te selecteren.
/ MENU - Druk op de knop om het projectormenu te openen.
- Druk op de knoppen om het schermitem van het projectormenu te selecteren.
/ EXIT - Druk op de knop om het projectormenu te verlaten.
- Druk op de knoppen om snel vooruit en terug te zoeken op USB/TF.
- Druk op de knoppen om naar het volgende of vorige bestand op USB/TF te zoeken.
VOL+ / VOL - Druk op de knoppen om het juiste geluid te selecteren.
- Druk op de knop om de aangesloten USB/TF-kaart af te spelen/te pauzeren.
FLIP – Druk op de knop om het projectorscherm te draaien/spiegelen
ZOOM - Druk op de knop om de beeldschaal te selecteren.
- Druk hierop om het geluid van uw projector te dempen. Druk nogmaals om te hervatten.

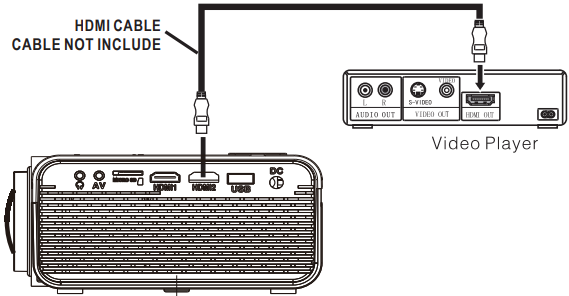

HDMI aansluiten

Het beeld weergeven op het projectorscherm
Volg de onderstaande afbeelding om de HDMI-kabel en het apparaat aan te sluiten.

1. Schakel het apparaat uit voordat u de HDMI-kabel aansluit.
2. Druk na het aansluiten op de knop om het apparaat in te schakelen en de stroomindicator zal GROEN oplichten
3. Druk op de knop / SOURCE om naar de HDMI-modus te gaan en de video van het HDMI-apparaat wordt op het projectorscherm weergegeven. Er zijn 2 HDMI-ingangen, de HDMI1-interface komt overeen met HDMI 1 in de SOURCE-modus en de HDMI2-interface komt overeen met HDMI 2 in de SOURCE-modus.
4. Druk op de knop om het apparaat uit te schakelen.

HDMI HD-signaalingang: deze interface kan worden ingevoerd met de HDMI-uitgang van de HD-speler bij de aansluiting.
In zeldzame gevallen, als de luidspreker van de projector geen geluid geeft bij het afspelen van een dvd-film in een speler die is aangesloten op de HDMI-ingang, controleer dan de digitale audio-instellingen van de speler en zorg ervoor dat deze is ingesteld op de modus "Auto" of "PCM".

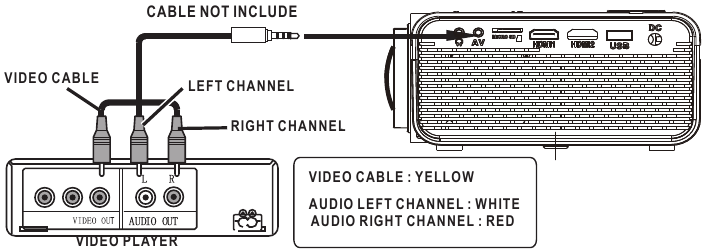

AV aansluiten

Het beeld weergeven op het projectorscherm
Volg de onderstaande afbeelding om de AV-kabel en het apparaat aan te sluiten.

1. Schakel het apparaat uit voordat u de AV-kabel aansluit.
2. Gebruik een AV-kabel om de onderstaande afbeelding te volgen
3. Druk na het aansluiten op de knop om het apparaat in te schakelen en de stroomindicator zal GROEN oplichten
4. Druk op de knop /SOURCE om naar de AV-modus te gaan en de video van het AV-apparaat wordt op het projectorscherm weergegeven
5. Druk op de knop om het apparaat uit te schakelen.

Het beeld weergeven op het projectorscherm

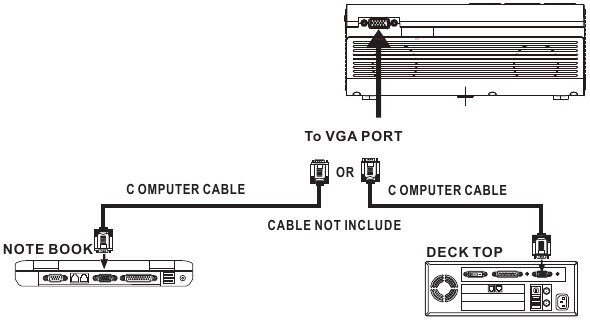

VGA aansluiten

Volg de onderstaande afbeelding om de HDMI-kabel en het apparaat aan te sluiten.

1. Schakel het apparaat uit voordat u de VGA-kabel aansluit.
2. Druk op de knop om de stroom uit te schakelen van uw projector vóór de aansluiting.
3. Druk na het aansluiten op de knop om het apparaat in te schakelen en de stroomindicator zal GROEN oplichten
4. Druk op de knop / SOURCE om naar de VGA-modus te gaan en de video van het VGA-apparaat wordt op het projectorscherm weergegeven.
5. Druk op de knop om het apparaat uit te schakelen.

Raadpleeg de volgende tabel om het uitgangssignaal van de computer aan te passen

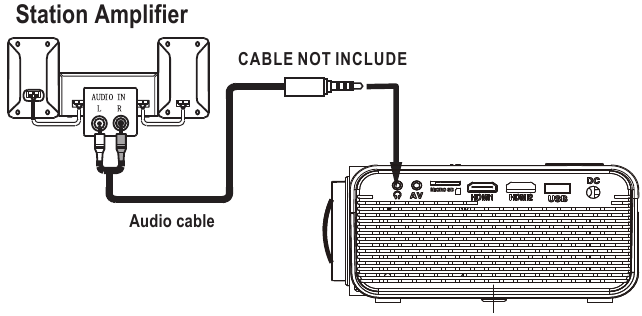

Audio-uitgang aansluiten

(Aux Out / Line Out / Oortelefoons)
Volg de onderstaande afbeelding om de audiokabel en het apparaat aan te sluiten.

1. Druk op de knop om de stroom van uw projector uit te schakelen vóór de aansluiting.
2. Gebruik een audiokabel om de onderstaande afbeelding te volgen.
3. Na het aansluiten en inschakelen van beide apparaten. Uw projectorgeluid komt nu van een extern apparaat.
4. Schakel na gebruik beide apparaten uit

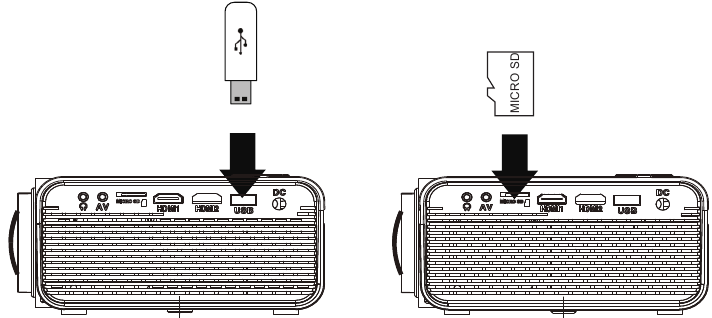

USB-apparaat en Micro Sd TF-kaart installeren

Volg de onderstaande afbeelding om de USB- en TF-kaart te installeren
Schakel het apparaat uit voordat u de USB/TF-kaart installeert.

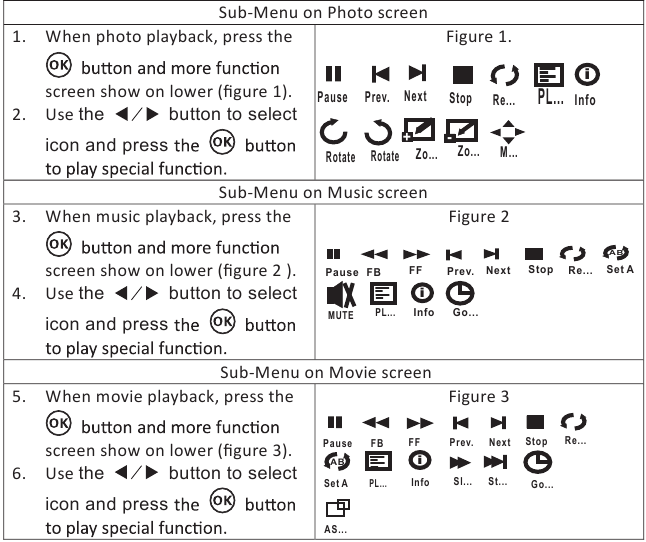

TF-kaart en USB-weergave gebruiken

USB-/TF-apparaat installeren:

1. Schakel het apparaat uit voordat u de USB-/TF-kaart installeert.
2. Installeer het USB-apparaat in de USB-poort.
3. Druk na de aansluiting op de knop om het apparaat in te schakelen en het stroomindicatielampje GROEN te laten branden.
4. Druk op de knop / SOURCE om naar de MEDIAPLAYER-modus te gaan en gebruik de knoppen om deze te zoeken.
5. Gebruik na selectie de knoppen om het MUSIC-/PHOTO-/MOVIE-pictogram te zoeken en druk op de knop om te openen. Gebruik indien nodig de knop om de TF-kaart of USB te selecteren en druk op de knop om te openen.
6. Gebruik de knoppen om het juiste bestand te zoeken en druk op de knop om een voorbeeld van het weergavebestand te bekijken en druk op de knop op het apparaat of de knop op de afstandsbediening om de weergave te starten.
7. Druk op de knop om snel vooruit en terug te zoeken.
8. Druk op de knop om het volgende of vorige bestand te zoeken.
9. Druk tijdens het afspelen op de knop om te pauzeren en druk nogmaals om te hervatten.

LET OP: Om het USB-/TF-apparaat te verwijderen, drukt u EERST op de knop om de stroom uit te schakelen.

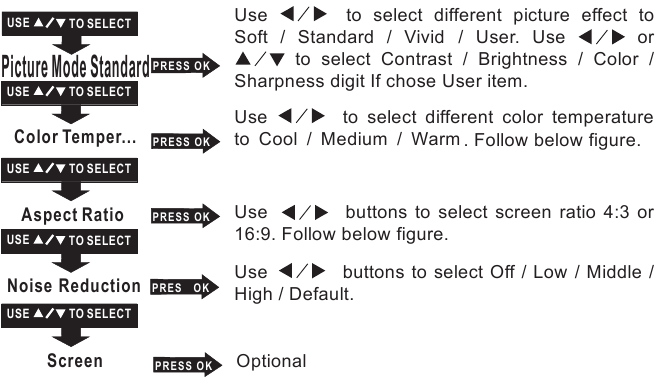

Apparaatmenu 1.0 gebruiken

Druk op de knop om het projectormenu te openen. Druk nogmaals om terug te keren naar de vorige status.
Gebruik de knoppen om de handmatige pagina te selecteren.
Deze handleiding wordt rechtsboven in het weergavescherm weergegeven.

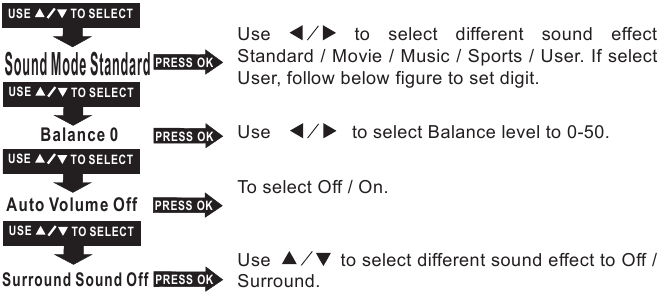

Apparaatmenu 2.0 gebruiken

Druk op de knop om het projectormenu te openen. Druk nogmaals om terug te keren naar de vorige status.
Gebruik de knoppen om de handmatige pagina te selecteren.
Deze handleiding wordt rechtsboven in het weergavescherm weergegeven.

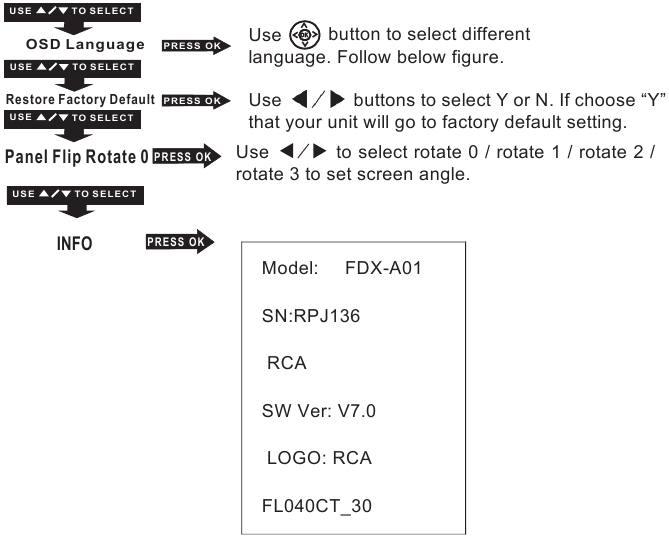

Apparaatmenu 3.0 gebruiken

Druk op de knop om het projectormenu te openen. Druk nogmaals om terug te keren naar de vorige status.
Gebruik de knoppen om de handmatige pagina te selecteren.
Deze handleiding wordt rechtsboven in het weergavescherm weergegeven.

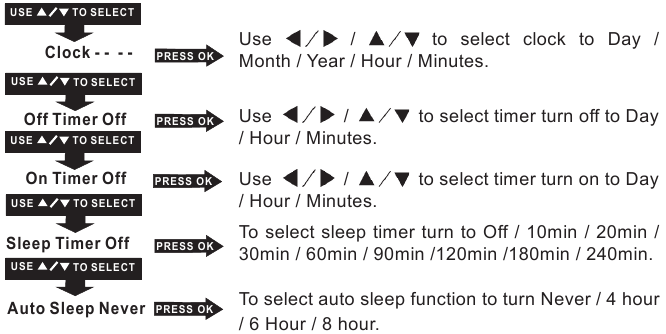

Apparaatmenu 4.0 gebruiken

Druk op de knop om het projectormenu te openen. Druk nogmaals om terug te keren naar de vorige status.
Gebruik de knoppen om de handmatige pagina te selecteren.
Deze handleiding wordt rechtsboven in het weergavescherm weergegeven.

Specificaties

PROBLEEMOPLOSSING

Raadpleeg de volgende tabel om zelf te controleren of het probleem is opgelost, voordat u de onderhoudsservice inschakelt.

Bel voor service en productinformatie: 1-800-968-9853.
Curtis International Ltd.
7045 BECKETT DRIVE, UNIT 15,
MISSISSAUGA, ON, L5S 2A3 www.curtisint.com

Belangrijke veiligheidsinstructies

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Installeer het apparaat niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Bescherm het netsnoer zodat er niet op kan worden gelopen en het niet kan worden afgekneld, vooral niet bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
10. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
11. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
12. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
13. Gebruik het apparaat alleen met een kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of samen met het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie van kar en apparaat om letsel door omvallen te voorkomen.


Aanvullende waarschuwingen en voorzorgsmaatregelen

1. Kijk niet rechtstreeks in het projectorlicht.
2. Raak de projectlens niet aan
3. De netadapter wordt gebruikt als een loskoppelingsapparaat en moet tijdens het beoogde gebruik gemakkelijk bedienbaar blijven. Om het apparaat volledig van het elektriciteitsnet te scheiden, moet de stekker volledig uit het stopcontact worden verwijderd.
4.
   Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan die zijn gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.
5.
   Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
6.
   Het gebruik van dit apparaat in de buurt van fluorescentielampen kan storingen veroorzaken met betrekking tot het gebruik van de afstandsbediening. Als het apparaat onregelmatig gedrag vertoont, ga dan weg van fluorescentielampen, omdat dit de oorzaak kan zijn.
7.
   Gevaar voor elektrische schokken - Niet openen.
8. Voorzichtigheids- en markeringsinformatie bevindt zich aan de achterkant of onderkant van het apparaat.
9.
   Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen, vocht, druppels of spatten.
10. Objecten gevuld met vloeistoffen, zoals vazen, mogen niet op het apparaat worden geplaatst.

BEPERKTE PRODUCTGARANTIE

Het defecte product moet worden verzonden naar:
Canada
C.I. Service Dept.
7045 Becket Drive, Unit 15
Mississauga, ON
L5S 2A3

U.S.A
Curtis International Ltd
c/o Lotus International Company
6880 Commerce Blvd.
Canton MI 48187
U.S.A.

Voor servicehulp en productinformatie kunt u bellen naar: 1-800-968-9853.

Curtis International Ltd.
7045 BECKETT DRIVE, UNIT 15, MISSISSAUGA, ON, L5S 2A3 www.curtisint.com
