Stinger HEIGH10 UN1810E-VX / UN1810E-VX4 Handleiding

OVER DIT PRODUCT

Upgrade de radio van uw Vauxhall Vivaro met het HEIGH10^® 10-inch infotainmentsysteem. Behoud alle OEM-functies, voertuiginstellingen en meer. Alles in één eenvoudig te installeren, plug-and-play pakket.
De HEIGH10^® is ontworpen om de schermgrootte en infotainmentfuncties voor bestuurders te verbeteren, waaronder Apple CarPlay, Android Auto, DAB+ en Bluetooth-streaming. In combinatie met de voertuigretentie-interface blijven de belangrijkste voertuiginstellingen behouden en worden ze via het HEIGH10^®-display bediend door uw bedieningselementen op het stuur.
De componenten van deze set zijn compatibel voor de Vauxhall Vivaro 2014 -
Let op: Niet compatibel voor versterkte modellen.

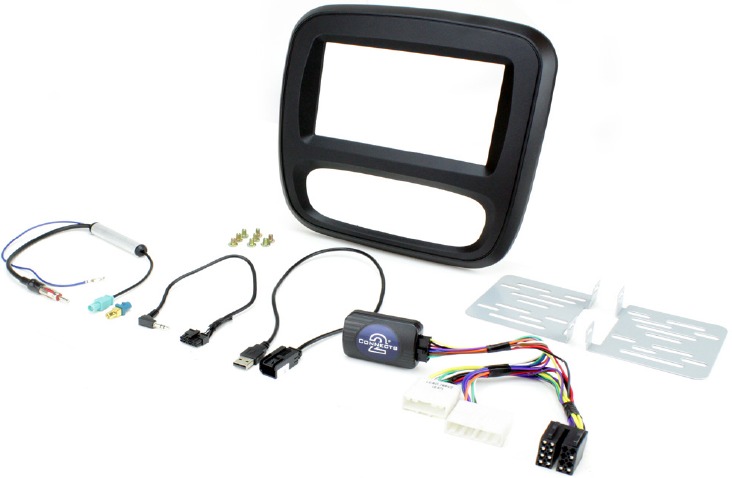

INHOUD

• HEIGH10^® unit met montageaccessoires en bedrading
• Zwarte dubbele DIN-frontplaat (met accessoires)
• Voertuigretentie-interface met plug-and-play kabelboom
• Voertuigspecifieke antenneadapter (AM/FM/DAB)
• Stinger stereopatchkabel
• Instructiehandleiding

MONTAGEHANDLEIDING

STEREO VERWIJDEREN

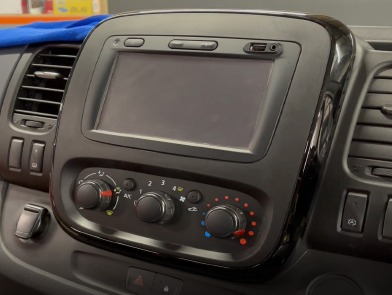

1. Gebruik een plastic trimtool en wrik voorzichtig aan de omliggende randen om de behuizing van het dashboard los te maken.

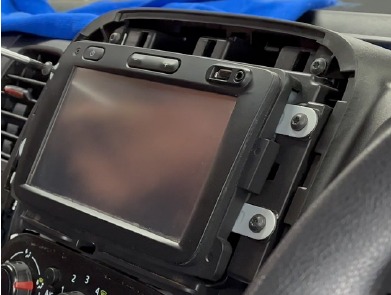

2. Verwijder 4x T20-schroeven die zich in de buitenste hoeken van de radio bevinden.

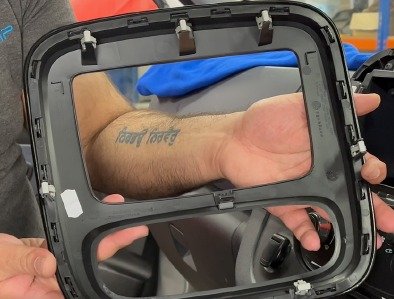

3. De originele clips worden hergebruikt wanneer het nieuwe voorpaneel is gemonteerd.

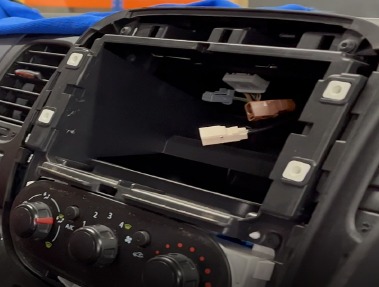

4. Trek de radio naar voren en koppel alle connectoren los.


Neem de HEIGH10^®-componenten en begin met het samenstellen van de kerncomponenten in overeenstemming met de "Installatiehandleiding" die bij de unit wordt geleverd.

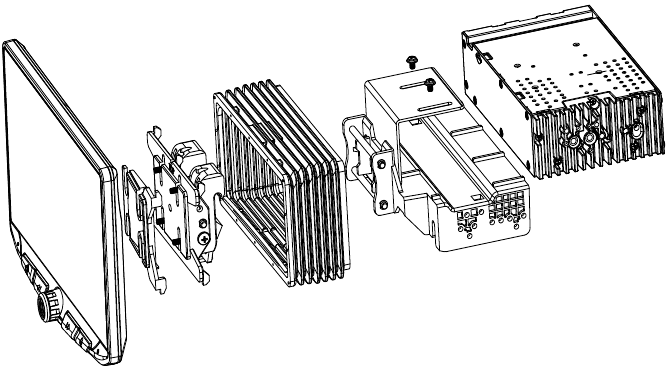

HEIGH10 MONTAGE

VOORBEREIDING FRONTPLAAT

1. Met de HEIGH10^®-unit correct geconfigureerd, bevestigt u de frontplaatbeugels aan de relevante zijden van de radiomodule met behulp van de schroeven in de set. Plaats in het voertuig en test ruwweg of de beugels naar voren/achteren moeten worden verplaatst.
2. Met de beugels correct uitgelijnd, bevestigt u de frontplaat aan de beugels over de bovenkant van de unit met behulp van de schroeven die in de set worden meegeleverd.
3. Zodra alle stappen in 'Stereo-installatie' zijn voltooid, plaatst u de montage in het dashboard en schroeft u deze vast met behulp van de bestaande schroeven. Monteer vervolgens het hoofdfrontpaneel opnieuw.

INTERFACE-INSTELLING

1. Neem de 14-weg connector op de voertuiginterfacekabelboom en steek deze in de relevante aansluiting aan de zijkant van de interface.
2. Neem de 12-weg connector van de stereopatchkabel en steek deze in de relevante aansluiting aan de zijkant van de interface. Sluit vervolgens de 3,5 mm-aansluiting aan op de HEIGH10^®-unit.
3. Sluit de 4-weg cameraverlengkabel aan op de interface.
4. Sluit de antenneadapter aan op de bestaande aansluiting van het voertuig en de achterkant van de nieuwe HEIGH10^® unit.
5. Sluit de USB-retentiekabel aan tussen de bestaande USB-connector van het voertuig en de HEIGH10^® unit.
6. Sluit de gele mannelijke RCA-connector aan op de 'reverse camera input' (achteruitrijcamera-ingang) aan de achterkant van de nieuwe stereo.
7. Sluit de aftermarket-achteruitrijcamera (indien nodig) aan op de gele vrouwelijke RCA-connector op de cameraverlengkabel.
   Opmerking: zorg ervoor dat de optie 'Camera Connected' (Camera aangesloten) in het menu 'Preferences' (Voorkeuren) is ingesteld op 'Yes' (Ja) om de camera correct te laten functioneren.
8. Sluit de extra bedrading op de kabelboom aan op de achterkant van de stereo:
   Roze - Snelheidspuls
   Groen - Parkeerrem
   Paars - Achteruit
9. Wanneer alle bovenstaande draden (en eventuele extra accessoires) zijn aangesloten, maakt u ten slotte de stroomaansluitingen tussen de stereo en de bestaande connector van het voertuig.

Zie de "Installatiehandleiding" die bij de unit wordt geleverd voor een volledig aansluitschema van de HEIGH10®-unit.

PRODUCTINFORMATIE

CTSVX007.2
De CTSVX007.2 is een analoge stuurwielbedieningsinterface waarmee een aftermarket enkele of dubbele stereo kan worden geïnstalleerd in bepaalde Vauxhall-voertuigen. Deze interface- en kabelboomcombinatie maakt het mogelijk om bepaalde stuurwielbedieningselementen en telefoonknopfunctionaliteit (indien van toepassing) te behouden.

BEDRADINGSSLEUTEL

IN BEDRADINGSKABELBOOM

EXTRA AANSLUITINGEN
Geen

STUURWIELBEDIENINGSFUNCTIE

Het volgende diagram is, hoewel gebaseerd op zorgvuldig onderzoek, slechts een voorbeeld. Individuele stuurwielbedieningsconfiguraties kunnen verschillen.
NB: stuurwielbedieningselementen kunnen worden aangepast door de wijziging van de 2x dipswitches in de interfacebox. Dit is afhankelijk van het type stuurindeling dat het voertuig heeft. Zie onderstaande informatie voor installatie.

Config A.

1. Volume +
2. Volume -
   1&2. Dempen (samen ingedrukt)
3. Bron
4. Bron
   Opnemen (kort indrukken)
   Ophangen (lang indrukken)
   (Dipswitch 1: UIT)
   (Dipswitch 2: AAN)
5. Track +/Track -

Config B.

1. Volume +
2. Volume -
   1&2. Dempen (samen ingedrukt)
3. Dempen
   Opnemen (kort indrukken)
   Ophangen (lang indrukken)
   (Dipswitch 1: AAN)
   (Dipswitch 2: UIT)
4. Bron
5. Bron
   Opnemen (kort indrukken)
   Ophangen (lang indrukken)
   (Dipswitch 1: UIT)
   (Dipswitch 2: AAN)
6. Track +/Track -

VOORAFGAAND AAN DE INSTALLATIE

Lees de handleiding voor de installatie. Technische kennis is vereist voor de installatie. De installatieplaats moet vrij zijn van vocht en uit de buurt van warmtebronnen. Zorg ervoor dat de juiste gereedschappen worden gebruikt tijdens de installatie om schade aan het voertuig of product te voorkomen. Connects2 kan niet verantwoordelijk worden gehouden voor de installatie van dit product.

INSTALLATIEHANDLEIDING

Zie het bedradingsschema hieronder voor meer informatie
Voordat de interface wordt geïnstalleerd, moet de fabriekstereo worden verwijderd en losgekoppeld. Raadpleeg hiervoor de handleiding/het handboek van de voertuigeigenaar of neem contact op met een professionele monteur.
Er is ook een stereoverbindingskabel (patch) vereist voor de installatie van deze interface (apart verkrijgbaar). Zorg ervoor dat u de juiste kabel hebt voordat u verdergaat. Bereid voor universele patchkabels de bedradingslussen voor in overeenstemming met de instructiehandleiding die bij het product is geleverd voordat u met de installatie begint.

1. Sluit de 12-pins connector van de stereoverbindingskabel (patch) aan op de interfacebox
2. Sluit het andere uiteinde van de stereoverbindingskabel (patch) aan op de stuurwielbedieningsingang aan de achterkant van de aftermarket-stereo
   OPMERKING: dit kan een 3,5 mm-aansluiting of een bedrade ingang zijn, afhankelijk van het merk aftermarket-stereo dat wordt gemonteerd. Raadpleeg de installatiehandleiding van de aftermarket-stereo voor meer informatie over waar de aansluiting moet worden gemaakt

   DEZE STAP MOET WORDEN VOLTOOID VOORDAT DE STROOM NAAR DE INTERFACE WORDT AANGESLOTEN. ALS U DIT NIET DOET, KAN DIT LEIDEN TOT EEN GEBREK AAN FUNCTIONALITEIT EN DE NOODZAAK OM HET PRODUCT OPNIEUW TE INSTALLEREN
3. Sluit de 14-pins connector van de meegeleverde bedradingskabel aan op de interfacebox
4. Sluit de mannelijke stroom-/luidspreker-ISO-connector aan op de vrouwelijke stroom-/luidspreker-ISO-connector van de aftermarket-stereo.
   OPMERKING: voor aftermarket-stereo's die geen ISO-connector hebben, zie "Bedradingssleutel" voor informatie over welke draden moeten worden aangesloten. Sommige interfaces hebben mogelijk ook extra 'losse' draden die op het voertuig kunnen worden aangesloten om verschillende functies te ondersteunen, bijvoorbeeld parkeerremtrigger, achteruitversnelling en snelheidspuls. Details hiervan zijn te vinden onder 'Extra aansluitingen'.
5. Sluit beide voertuigspecifieke connector(en) op de meegeleverde kabelboom aan op de overeenkomstige aansluiting van het voertuig.
6. Test de stereo- en stuurwielbedieningsfunctionaliteit op correcte werking voordat u het voertuigdashboard weer in elkaar zet. Als de stuurwielbedieningsfuncties niet reageren, verwijder dan de interface en bedrading en installeer deze opnieuw zorgvuldig in overeenstemming met de bovenstaande stappen.

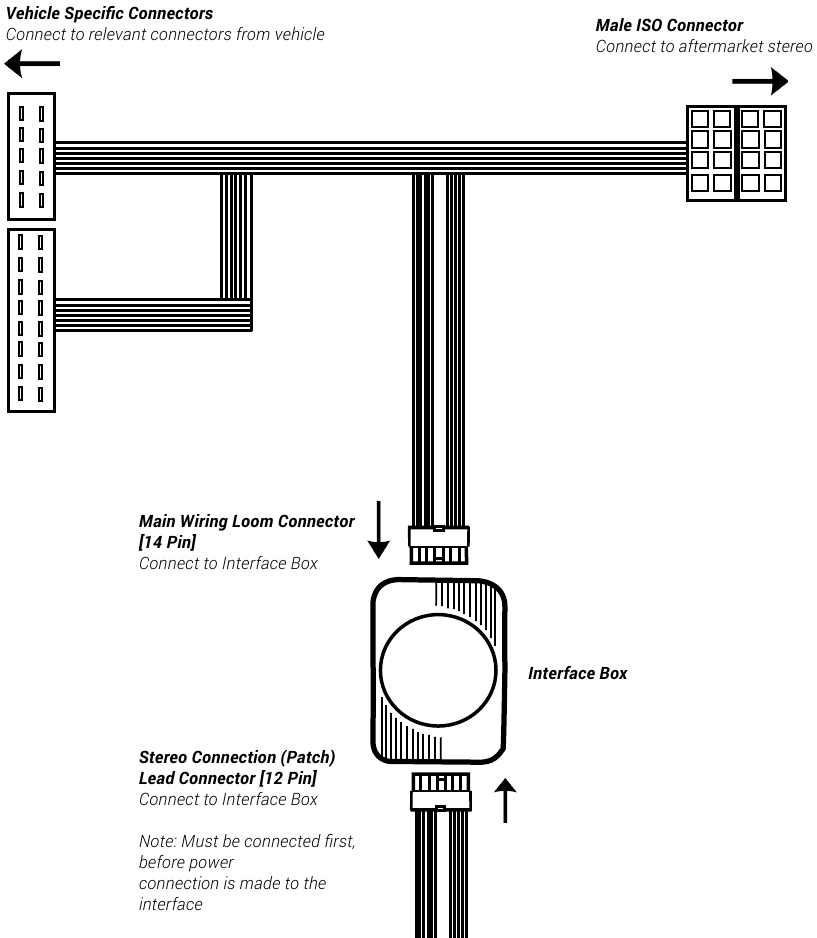

BEDRADINGSSCHEMA

TECHNISCHE ONDERSTEUNING
Neem voor verdere hulp of assistentie contact op met: uktechnical@aampglobal.com en vul een supportticket in met volledige details van uw probleem
Neem voor algemene vragen contact met ons op via:
Telefoon: 01384 958 500
E-mail: stinger.eu@aampglobal.com
Ma - Vr 9.00 - 17.30 uur GMT
www.stingerelectronics-eu.com
