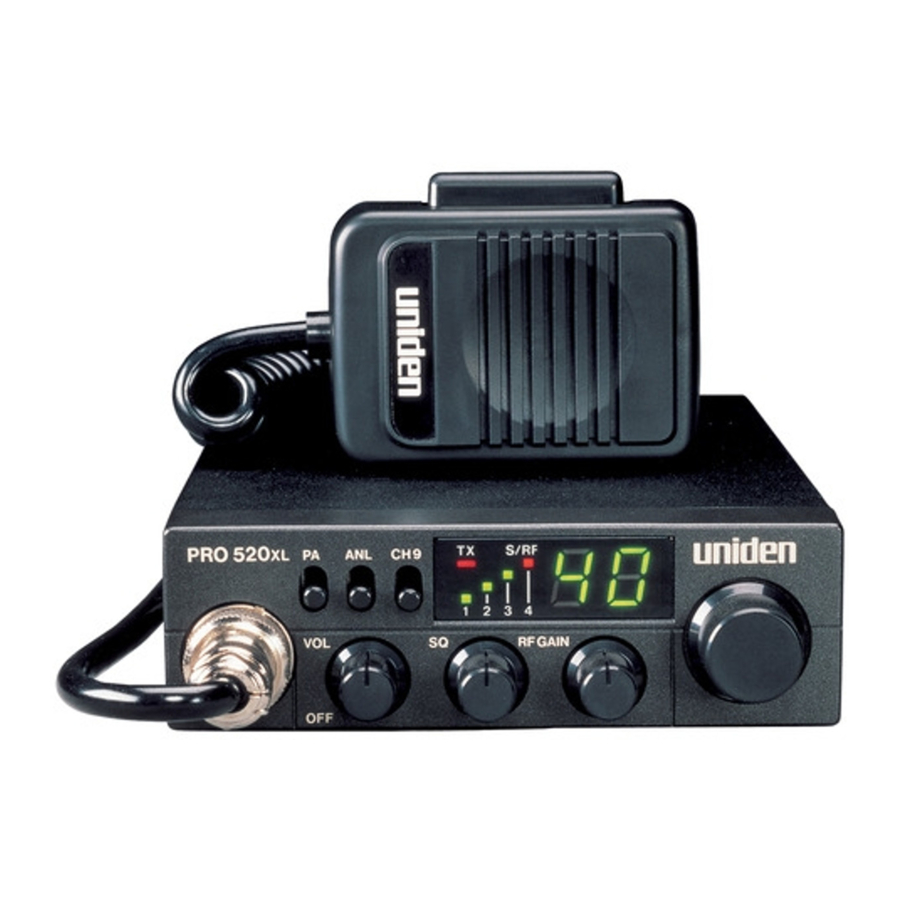

Uniden PRO 520XL Handleiding

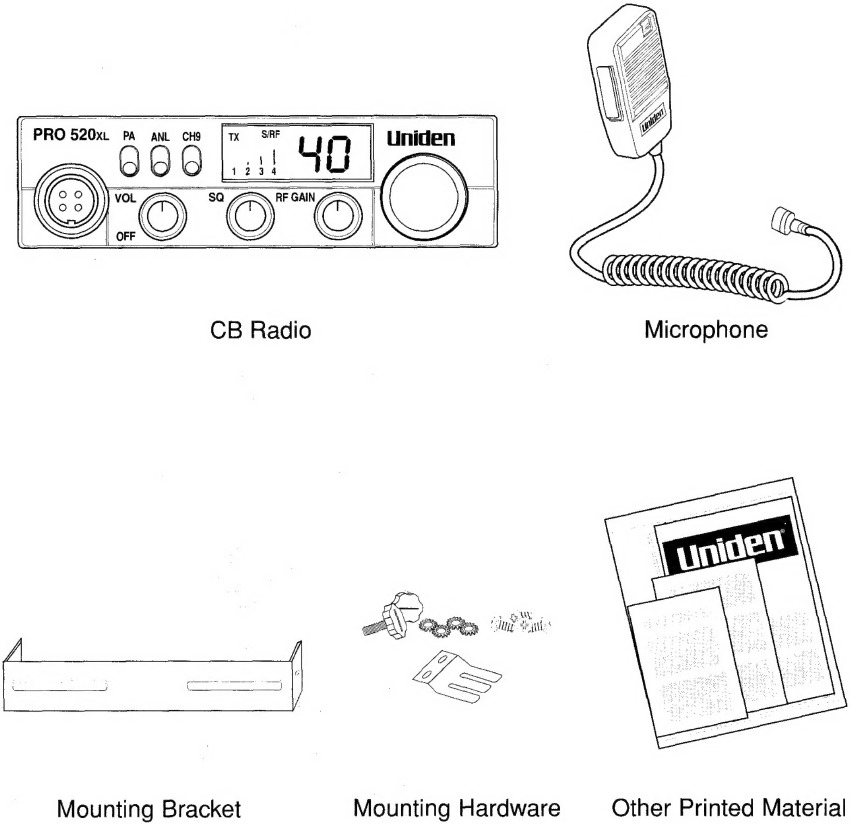

INHOUD VAN UW PAKKET

Als een van deze artikelen ontbreekt of beschadigd is, neem dan onmiddellijk contact op met uw verkooppunt of met de klantenservice van Uniden op: (800) 554-3988. 8:30 uur tot 17:00 uur, Central Time, maandag t/m vrijdag.

Antenne moet apart worden aangeschaft.

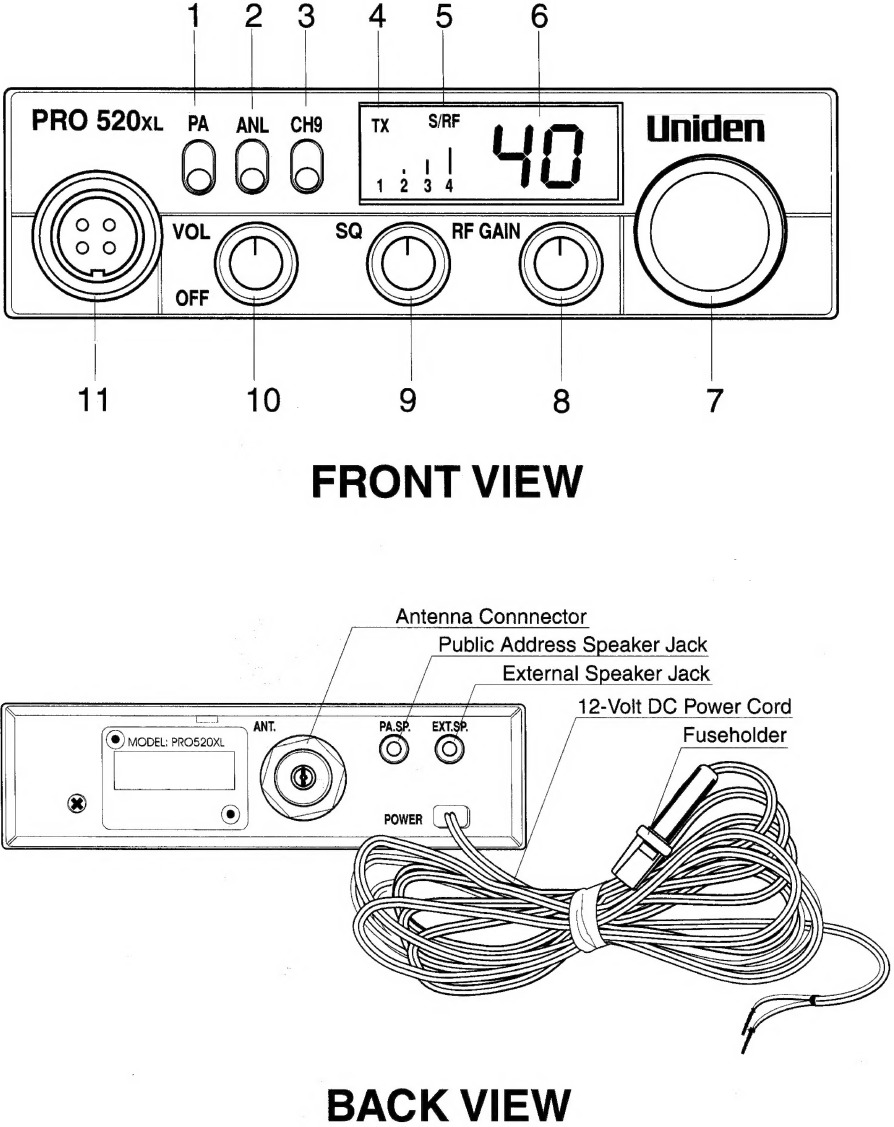

BEDIENING EN FUNCTIES

1. PA-schakelaar - Selecteer de Public Address-modus wanneer een externe PA-luidspreker is aangesloten. Wanneer de PA-modus is geselecteerd, wordt de CB-radio uitgeschakeld. Pas het PA-uitgangsniveau aan door aan de volumeknop te draaien.
2. ANL-schakelaar - U kunt de Automatic Noise Limiter selecteren om harde achtergrondruis veroorzaakt door verschillende storingsbronnen te verminderen.
3. Instant CH 9-schakelaar - Gebruik deze schakelaar om de hoofdkanalenkiezer te negeren en direct af te stemmen op het noodkanaal 9. Schakel terug om terug te keren naar de normale 40-kanaalsbediening.
4. TX-LED - Een LED licht op om aan te geven wanneer de radio aan het zenden is.
5. S/RF-meter - Deze LED-meter toont de relatieve sterkte van het ontvangen signaal of de RF-uitgang.
6. Kanaalindicator - Geeft het kanaal weer dat momenteel in gebruik is.
7. Kanaalkiezer - Deze schakelaar selecteert het gewenste kanaal voor verzending en ontvangst. Alle kanalen, behalve kanaal 9, mogen worden gebruikt voor communicatie tussen stations die onder verschillende licenties opereren. Kanaal 9 is door de FCC gereserveerd voor noodcommunicatie waarbij de onmiddellijke veiligheid van personen of de onmiddellijke bescherming van eigendommen betrokken is. Kanaal 9 kan ook worden gebruikt om hulp te verlenen aan een automobilist. Dit is een FCC-regel en is van toepassing op alle operators van CB-radio's.
8. RF-versterking - Deze regelaar wordt gebruikt om de signaalontvangst aan te passen in gebieden waar sterke signalen aanwezig zijn. Draai de regelaar met de klok mee voor maximale ontvangst.
9. Squelch - De squelchregelaar wordt gebruikt om achtergrondruis te elimineren tijdens de afwezigheid van een transmissie. Draai de regelaar volledig tegen de klok in en draai hem vervolgens langzaam met de klok mee terug totdat de ruis verdwijnt. Bij deze instelling moet elke transmissie iets sterker zijn dan de achtergrondruis om "Break Squelch" of gehoord te worden. Verder draaien met de klok mee verhoogt de drempel waarop een signaal wordt gehoord. U kunt elk niveau selecteren om "Break Squelch".
10. Volumeregelaar - Draai met de klok mee om de radio aan te zetten en het volume te verhogen.
11. Microfoonaansluiting - De operationele modus van de CB wordt bestuurd door de push-to-talk-schakelaar op de microfoon. Druk op de schakelaar om de zender te activeren en de ontvanger uit te schakelen. Laat de schakelaar los om de ontvanger in te schakelen en de zender uit te schakelen. Houd tijdens het zenden de microfoon ongeveer 5 cm van uw mond en spreek duidelijk met een normale stem. De microfoon die bij de PRO 520x wordt geleverd, is van het afneembare electret-type.

Antenneconnector - Deze vrouwelijke connector maakt de aansluiting van de transmissielijnkabel mannelijke connector (PL-259) op de transceiver mogelijk.
Public Address - Een externe 8 ohm 7-watt luidspreker moet worden aangesloten op de "PA SP"-aansluiting aan de achterkant van het apparaat. De luidspreker moet van de microfoon af gericht zijn om feedback te voorkomen.
Externe luidspreker - De externe luidsprekeraansluiting wordt gebruikt voor monitoring van de externe ontvanger. De externe luidspreker moet een impedantie van 8 ohm hebben en een vermogen van minimaal 7 watt. Wanneer een externe luidspreker is aangesloten, wordt de interne luidspreker uitgeschakeld.

INSTALLATIE

Plan de locatie van de radio en de microfoonbeugel voordat u met de installatie begint. Selecteer een locatie die handig is voor de bediening en die de bestuurder of passagier in het voertuig niet hindert. De radio moet stevig worden bevestigd aan een stevige ondergrond met behulp van de montagebeugel en zelftappende schroeven die worden meegeleverd.

Mobiele antenne

Aangezien het maximaal toelaatbare uitgangsvermogen van de transceiver is beperkt door de FCC, is de antenne een zeer belangrijke factor die de transmissieafstand beïnvloedt. Daarom raden we u ten zeerste aan om alleen een kwaliteitsantenne in uw nieuwe CB-radiosysteem te installeren. U hebt een superieure kwaliteit transceiver gekocht. Verminder de prestaties niet door een inferieure antenne te installeren.
Alleen een correct afgestemd antennesysteem maakt een maximale vermogensoverdracht mogelijk van de 50-ohm transmissielijn naar het stralende element. We raden u aan een SWR-meter te gebruiken bij het installeren van uw antenne. Zet uw PRO 520XL op kanaal 20 en pas uw antenne aan totdat de meter zo dicht mogelijk bij 1 aangeeft. Uw Uniden-dealer is gekwalificeerd om u te helpen bij het selecteren van de juiste antenne om aan uw toepassingsvereisten te voldoen.
Voor installatie in een auto kan de zweepantenne met goed gevolg worden gebruikt. De meest efficiënte en praktische installatie is een volledige kwartgolf zweepantenne die is gemonteerd op het achterdek of het spatbord, halverwege tussen de achterruit en de bumper.
Een korte "geladen" zweepantenne kan handiger zijn om op uw auto te installeren, hoewel de efficiëntie minder is dan een volledige kwartgolf zweepantenne.
Raadpleeg voor installatie op zee uw dealer voor informatie over een adequaat aardingssysteem en het voorkomen van elektrolyse tussen fittingen op de romp en het water.

De stroomkabel aansluiten

Met betrekking tot de aansluiting van de stroomkabels, kan het mogelijk of wenselijk zijn om de rode draad (voor negatieve aardingssystemen) of de zwarte draad (voor positieve aardingssystemen) aan te sluiten op de accessoire-aansluiting van het contactslot, zodat de radio automatisch wordt uitgeschakeld wanneer het contactslot (sleutel) wordt uitgeschakeld.
Als alternatief kan de stroomdraad worden aangesloten op een beschikbare aansluiting op het zekeringblok of zelfs op een punt in de kabelboom. Er moet echter op worden gelet om een kortsluiting te voorkomen. Neem bij twijfel contact op met uw voertuigdealer voor specifieke informatie over uw voertuig.

Aardingsinformatie
De meeste nieuwere in de VS en in het buitenland gemaakte auto's en kleine vrachtwagens gebruiken een negatief aardingssysteem, terwijl sommige oudere auto's en sommige nieuwere grotere vrachtwagens een positief aardingssysteem kunnen gebruiken. Een negatief aardingssysteem wordt over het algemeen geïdentificeerd door de accupool die is aangesloten op het motorblok van het voertuig, maar als u de polariteit van uw voertuig niet kunt bepalen, raadpleeg dan uw voertuigdealer voor informatie.
OPMERKING: Deze radio kan worden geïnstalleerd en gebruikt in elk 12-volt DC negatief of positief aardingssysteem.

Negatief aardingssysteem
Als u op een negatief aardingssysteem werkt, sluit u de rode DC-stroomkabel van de radio aan op de positieve "+"-accupool of een ander handig punt en sluit u de zwarte stroomdraad aan op het chassis of het voertuigframe, of op de -aansluiting van de accu.

Positief aardingssysteem
Als u op een positief aardingssysteem werkt, sluit u de zwarte DC-stroomkabel van de radio aan op de "-"-accupool of een ander handig punt en sluit u de rode stroomdraad aan op het chassis of het voertuigframe, of op de positieve "+"-aansluiting van de accu.

WERKING

Werkwijze om te ontvangen

1. Zorg ervoor dat de stroombron, antenne en microfoon correct zijn aangesloten.
2. Zet het apparaat aan door de volumeregelaar met de klok mee te draaien.
3. Zet de kanaalkiezer op het gewenste kanaal.
4. Zet de volumeregelaar op een comfortabel luistervolume.
5. Luister naar de achtergrondruis uit de luidspreker. Draai de squelchregelaar met de klok mee totdat de ruis verdwijnt (er mag geen signaal aanwezig zijn). Laat de regelaar in deze stand staan. De squelch is nu correct ingesteld. De ontvanger blijft stil totdat er daadwerkelijk een signaal wordt ontvangen. Draai de regelaar niet te ver door, anders worden sommige zwakkere signalen niet gehoord.

Werkwijze om te zenden

1. Zorg ervoor dat de operator deel 95 van de FCC-regels en -voorschriften heeft gelezen en begrepen voordat hij de zender bedient.
2. Selecteer het gewenste kanaal voor verzending.
3. Als het kanaal vrij is, drukt u op de push-to-talk-schakelaar aan de zijkant van de microfoon en spreekt u met een normale stem.

De Voltage Standing Wave Ratio (VSWR)-meting van de transceiver moet worden uitgevoerd voordat de zender wordt gebruikt. Een VSWR van meer dan 2:1 kan de zender beschadigen. Controleer uw SWR-waarde regelmatig met behulp van een SWR-meter.

Preventief onderhoud

Met tussenpozen van zes tot twaalf maanden moeten de volgende systeemcontroles worden uitgevoerd:

1. Controleer de Voltage Standing Wave Ratio (VSWR).
2. Inspecteer alle elektrische aansluitingen.
3. Inspecteer de coaxkabel van de antenne op slijtage.
4. Inspecteer alle schroeven en andere montageonderdelen.

SPECIFICATIES

Specificaties en functies kunnen zonder voorafgaande kennisgeving worden gewijzigd.

PROBLEEMOPLOSSING

Als uw PRO 520xL niet aan uw verwachtingen voldoet, probeer dan deze eenvoudige stappen. Als u na het lezen van deze handleiding en het volgen van de stappen voor probleemoplossing nog steeds geen bevredigende resultaten krijgt, bel dan het Uniden Customer Service Center op: 1-800-297-1023 7:00 uur tot 19:00 uur Central Time, maandag t/m vrijdag. Als u vaststelt dat service nodig is, neem dan contact op met uw plaatselijke dealer of verpak het apparaat in de originele doos en stuur het samen met een korte, duidelijke beschrijving van het probleem, uw naam, adres, telefoonnummer en een kopie van de originele aankoopbon naar het adres dat in de garantie staat vermeld.

Uniden America Corporation
Product Development Dept.
4700 Amon Carter Boulevard
Fort Worth, TX 76155
