Uniden PRO 510XL Handleiding

INLEIDING

Welkom in de wereld van Citizens Band-radiocommunicatie. Uw Uniden
PRO510-radio is een geavanceerde mobiele radio die is ontworpen voor gebruik in de Citizens Band (CB) Radio Service. Hij werkt op alle 40 AM-frequenties die zijn toegestaan door de Federal Communications Commission (FCC). Uw radio is voorzien van een superheterodyne-circuit met PHASE LOCKED LOOP-technieken om een nauwkeurige frequentieregeling te garanderen.

Veiligheidsvoorschrift
De antenne die voor deze radio wordt gebruikt, moet correct worden geïnstalleerd en onderhouden en moet een scheidingsafstand van ten minste 16,92 inch (43 cm) tot alle personen bieden en mag niet worden samengeplaatst of bediend in combinatie met een andere antenne of zender. Zend nooit uit als iemand zich dichter bij de antenne bevindt dan de aangegeven afstand.
Let op: Uniden specificeert of levert geen enkele antenne bij deze transceiver. Hoewel een antenne met een versterking van 0 dBi normaal is voor een typische installatie, is de bovenstaande limiet van toepassing op elke antenne met een versterking tot 3 dBi.

Beschrijving
Uw UNIDEN CB-radio is een communicatieapparaat van de hoogste kwaliteit, ontworpen voor gebruik in de Citizens Band Radio Service. Hij werkt op alle 40 AM-frequenties die zijn toegestaan door de Federal Communications Commission (FCC).
De Citizens Band Radio Service valt onder de bevoegdheid van de Federal Communications Commission (FCC). Aanpassingen of wijzigingen die de prestaties van de originele FCC-typegoedkeuring van de transceiver zouden veranderen, of die de methode voor het bepalen van de frequentie zouden veranderen, zijn ten strengste verboden.
Vervanging of substitutie van kristallen, transistors, IC's, regulatordioden of enig ander onderdeel van unieke aard, door andere onderdelen dan die welke worden aanbevolen door UNIDEN AMERICA CORPORATION, kan leiden tot schendingen van de technische voorschriften in deel 95 van de FCC-regels of tot schending van de typegoedkeuringseisen in deel 2 van de regels.
Deel 95 Subdeel D (FCC-regels) is opgenomen en moet worden geraadpleegd voor alle FCC-regels en -voorschriften die van toepassing zijn bij het gebruik van een Citizen's Band (CB) Transceiver Radio.

Contactgegevens van Uniden
U kunt 24/7 antwoorden krijgen op onze website: www.uniden.com.

INHOUD VAN UW PAKKET

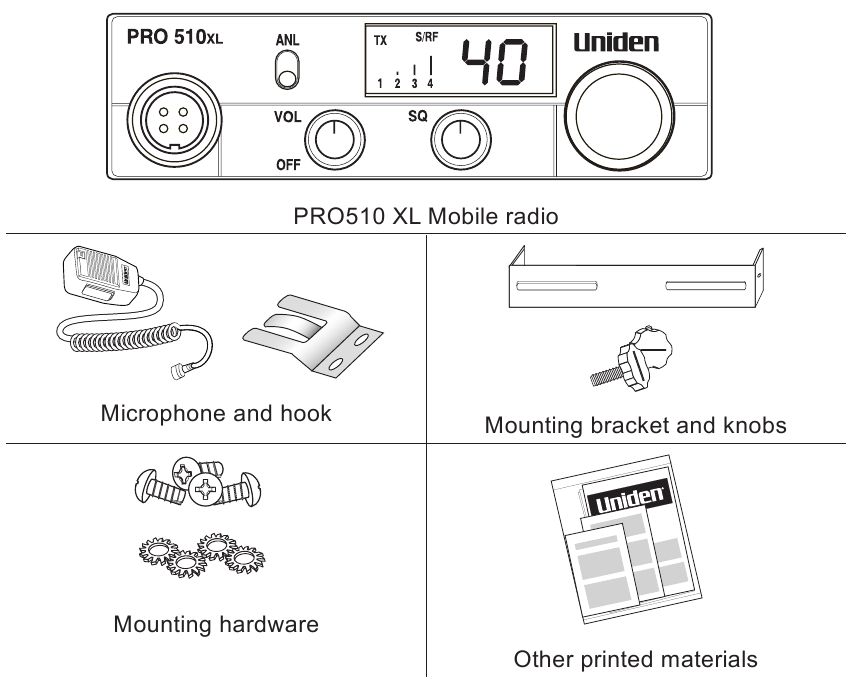

Als een van deze items ontbreekt of beschadigd is, neem dan onmiddellijk contact op met uw verkooppunt of www.uniden.com.

OPMERKING: U moet een CB-antenne (apart verkrijgbaar) gebruiken met deze radio.

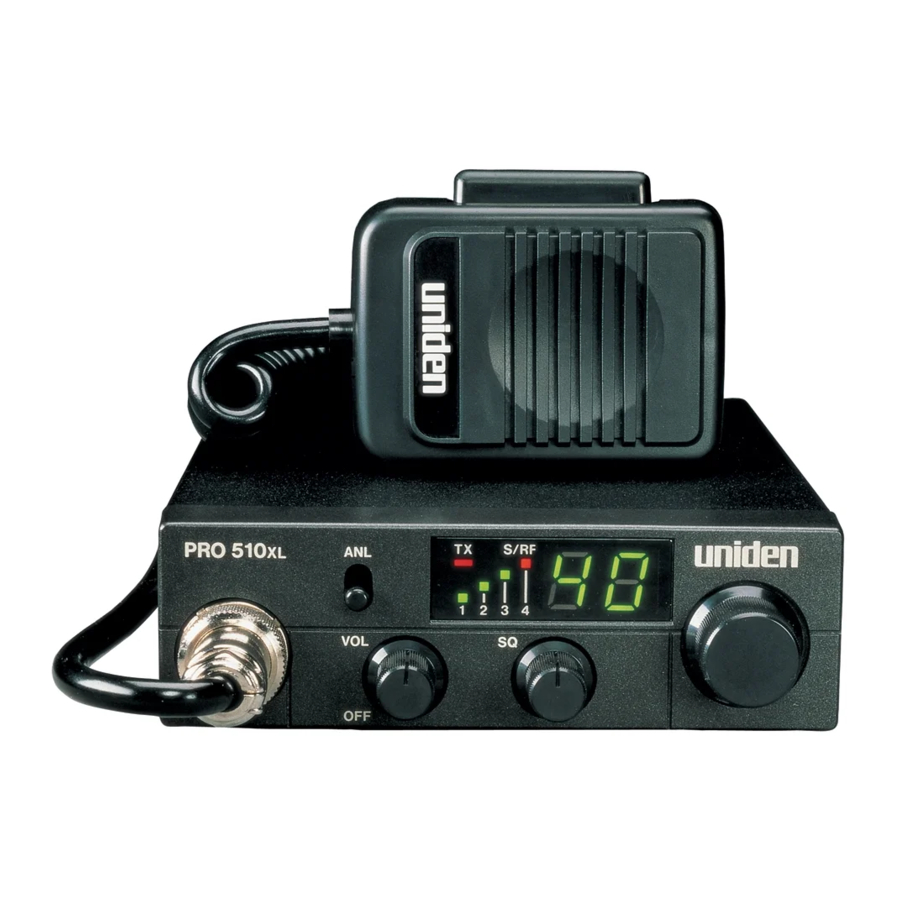

ONDERDELEN VAN DE RADIO

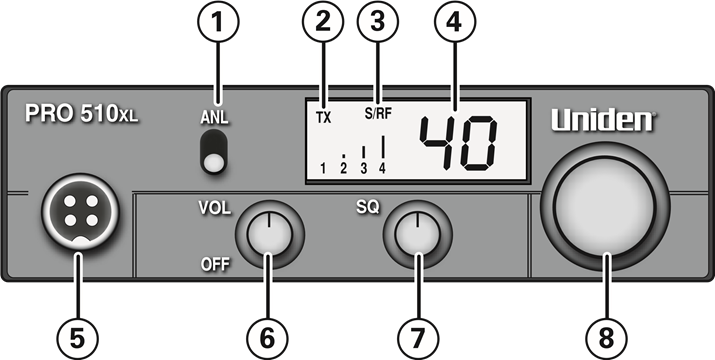

Voorkant

1. ANL Switch
   Activeert de Automatic Noise Limiter-functie, die achtergrondruis van de automotor en andere bronnen vermindert.
2. TX LED
   Geeft aan wanneer de radio zendt.
3. S/RF (Signal/RF) Meter
   Geeft de sterkte van het ontvangen signaal of de RF-output weer.
4. Channel Indicator
   Geeft het kanaal weer dat momenteel in gebruik is.
5. Microphone Jack
   Maakt verbinding met de meegeleverde afneembare electret-microfoon.
6. Volume Control
   Schakelt de radio in en past het volume aan.
7. Squelch knob
   Past het niveau aan waarop de radio zwakke radiosignalen onderdrukt of onderdrukt. Om zwakkere signalen en achtergrondruis weg te filteren, draait u de knop met de klok mee om het squelch-niveau te verhogen. Om het squelch-niveau te verlagen zodat u zwakkere radiosignalen kunt horen, draait u de knop tegen de klok in.
8. Channel Selector
   Selecteert op welk kanaal de radio zal zenden of ontvangen.

OPMERKING: FCC-regels reserveren kanaal 9 voor hulp aan automobilisten en andere noodcommunicatie. Kanaal 9 mag alleen worden gebruikt in situaties waarin er onmiddellijk gevaar is voor de veiligheid van personen of de bescherming van eigendommen.

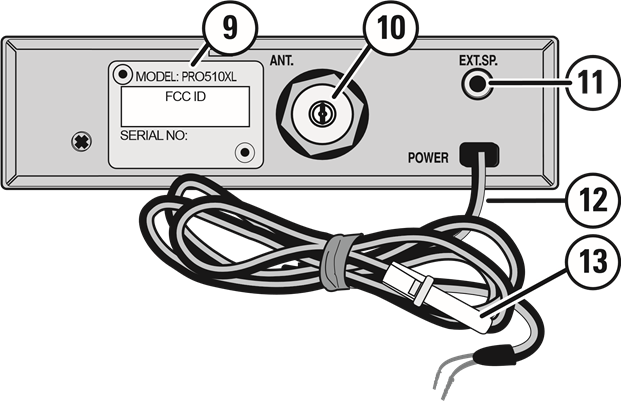

Achterkant

9. Model number label
   Toont het radionummer, het FCC ID-nummer en het serienummer.
10. Antenna Connector
    Maakt verbinding met een mannelijke PL-259 externe antennekabel (antenne apart verkrijgbaar).
11. External Speaker Jack
    Maakt verbinding met een ⅛-inch (3,5 mm) externe luidspreker (apart verkrijgbaar).
12. 12 Volt DC Power Cord
13. Fuse casing

Microfoon

14. Push-to-talk (PTT) button
    Houd de PTT-knop ingedrukt om uit te zenden op het geselecteerde kanaal. Laat de knop los om naar een antwoord te luisteren.
    Voor de beste geluidskwaliteit houdt u de microfoon ongeveer 5 cm van uw mond en spreekt u met een normale stem.


OPMERKING: Zorg ervoor dat u deel 95 van de FCC-regels en -voorschriften hebt gelezen en begrepen voordat u de zender gebruikt.

INSTALLATIE

Sluit de microfoon aan
Lijn de microfoonaansluiting uit met de aansluiting aan de voorkant van de radio. Duw de connector stevig naar binnen en zet hem vast met de borgschroef.

Sluit de stroom aan
U kunt de radio aansluiten op elke standaard 12 volt DC-stroombron met een negatieve aarde. Als u niet weet of uw voeding een negatieve aarde gebruikt, raadpleeg dan de handleiding van uw voeding of neem contact op met de fabrikant.

Sluit deze apparatuur NIET aan op een voeding als u niet absoluut zeker bent van het aardtype!

1. Zorg ervoor dat uw voeding is uitgeschakeld.
2. Sluit de RODE draad van de radio aan op de POSITIEVE (+) pool van de voeding en sluit de ZWARTE draad aan op de NEGATIEVE (–) pool van de voeding of op een neutrale aarde, zoals het chassis.
3. Schakel uw voeding in.
4. Draai de Volume-knop van de radio met de klok mee om de radio in te schakelen.

De montagebeugel installeren
Houd bij het kiezen van de locatie voor de montagebeugel van de radio rekening met de volgende zaken:

• Kies een locatie die uw zicht niet belemmert, de bediening van uw voertuig niet hindert of uw rijgedrag niet belemmert.
• Zorg ervoor dat de radio en de microfoon zich niet voor een airbag bevinden.
• Kies een stevige ondergrond die het gewicht van de beugel en de radio kan dragen.
• Zorg ervoor dat er voldoende ruimte is. (U kunt de radio in de beugel plaatsen wanneer u kiest waar u de beugel wilt installeren.)
  Zodra u de locatie hebt gekozen, gebruikt u de meegeleverde zelftappende schroeven om de montagebeugel en de microfoonbeugel aan uw voertuig te bevestigen (u hoeft geen gaten te boren). Schuif de radio in de beugel en gebruik de meegeleverde knoppen om hem in de gewenste hoek vast te houden.

Een externe antenne aansluiten
U moet een antenne aanschaffen om de radio te kunnen bedienen. Uw Uniden-dealer kan u echter helpen bij het selecteren van de antenne die het beste bij uw behoeften past. Raadpleeg de specificaties achter in deze handleiding voor gedetailleerde informatie over de zender en de antenne.
Er zijn twee basistypen mobiele CB-antennes – full-length whips en loaded whips – met een breed scala aan bevestigingen voor verschillende voertuiglocaties.

• Kies een antenne die overeenkomt met de specificaties van deze radio.
• Volg de installatie-instructies van de fabrikant zorgvuldig.
• Stem uw antenne af met behulp van een Standing-Wave Ratio (SWR)-meter: zet de radio op kanaal 20 en pas de antenne aan totdat de SWR zo dicht mogelijk bij 1:1 ligt.

Zorg ervoor dat de SWR lager is dan 2:1 voordat u de radio gebruikt. Een SWR hoger dan 2:1 kan de zender beschadigen.

WERKING EN ONDERHOUD

Basishandelingen

OPMERKING: Zorg ervoor dat u deel 95 van de regels en voorschriften van de FCC hebt gelezen en begrepen voordat u de zender gebruikt.

Noodsituaties

1. Druk op 9/19/NORM of draai de kanaalkiezer naar kanaal 9.
2. Druk op PTT en spreek duidelijk.
3. Als er geen reactie komt, selecteer dan een actief kanaal en vraag die partij om uw noodbericht door te geven op kanaal 9.

Alle kanalen behalve kanaal 9 mogen worden gebruikt voor normale communicatie. De FCC reserveert kanaal 9 voor noodsituaties die de onmiddellijke veiligheid van personen of de bescherming van eigendommen betreffen. Gebruik kanaal 9 om hulp te verlenen aan een automobilist. Dit is een FCC-regel en is van toepassing op alle CB-radio-operators.

Onderhoud
Controleer elke zes tot twaalf maanden of:

• De Voltage Standing Wave Ratio (VSWR) minder is dan 2:1.
• Alle elektrische aansluitingen veilig en vrij van corrosie zijn.
• De antennekabel geen slijtage of schade vertoont.
• Alle bevestigingsschroeven stevig vast zitten.
• Inspecteer alle schroeven en andere bevestigingsmaterialen.

PROBLEEMOPLOSSING

Als uw radio niet aan uw verwachtingen voldoet, probeer dan deze eenvoudige stappen. Als deze stappen uw probleem niet oplossen, ga dan naar www.uniden.com voor hulp.

Service- en reparatie-informatie

• Service, reparatie of afstelling mag alleen worden uitgevoerd door een gekwalificeerde en/of erkende radiotechnicus.
• Bij het bestellen van onderdelen is het belangrijk om het juiste modelnummer van deze radio op te geven.
• Het is de verantwoordelijkheid van de gebruiker om ervoor te zorgen dat de radio te allen tijde werkt in overeenstemming met de FCC Citizens Radio Service-voorschriften.

SPECIFICATIES

Specificaties en functies kunnen zonder voorafgaande kennisgeving worden gewijzigd.
