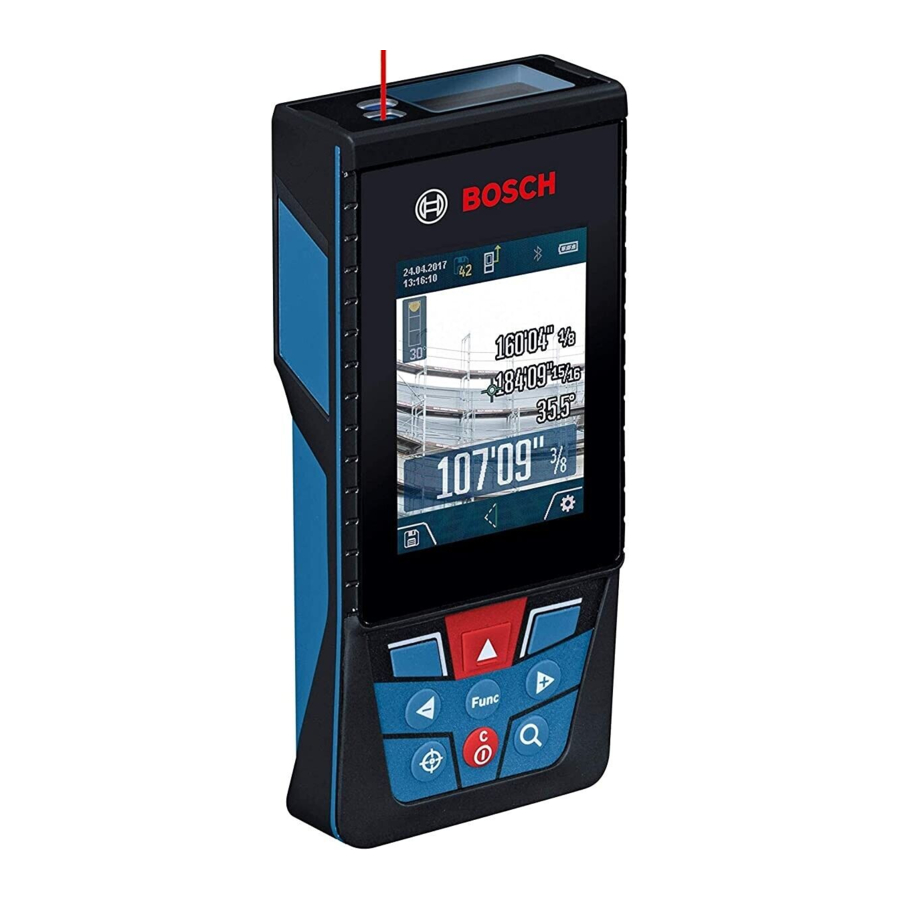

Bosch GLM400C Handleiding

Beoogd gebruik

Het meetgereedschap is bedoeld voor het meten van afstanden, lengtes, hoogtes, spelingen en hellingen, en voor het berekenen van oppervlaktes en volumes.
De meetresultaten kunnen via Bluetooth^® naar andere apparaten worden verzonden.

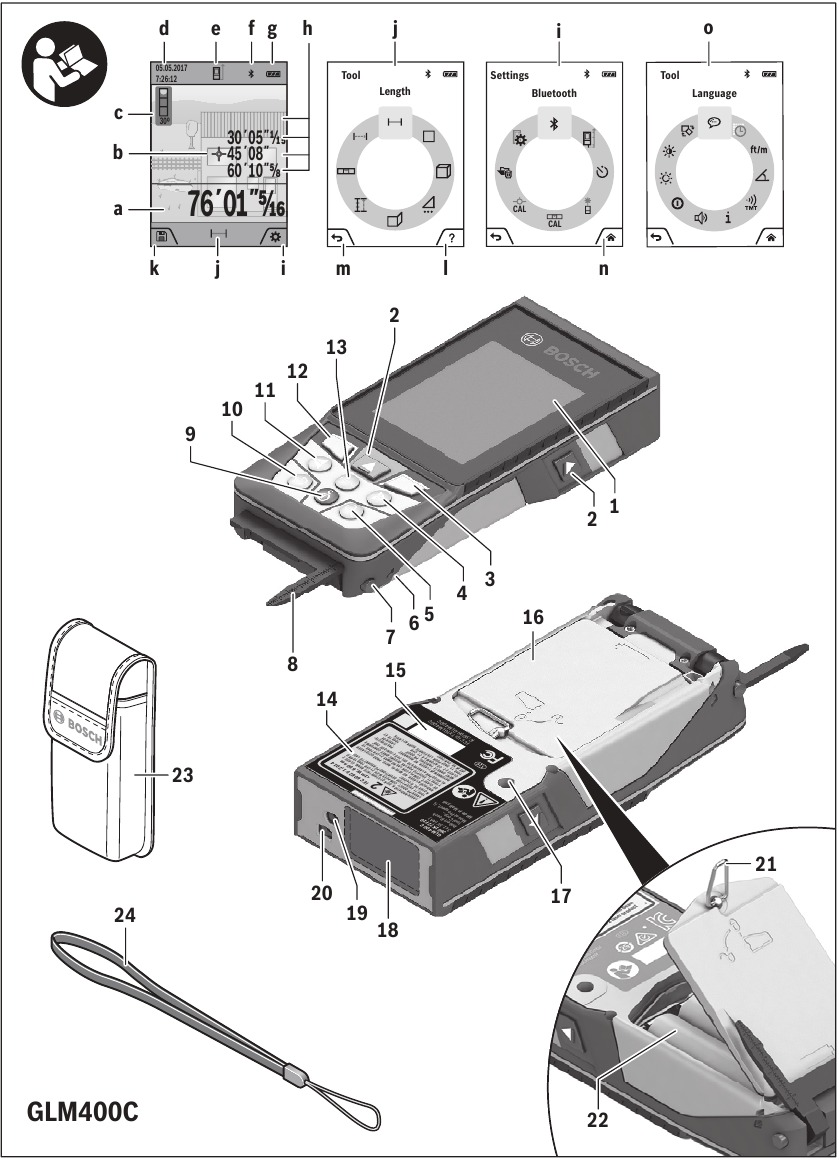

Kenmerken

1. Display
2. Meetknop
3. Softkey
4. Plusknop (Selecteer naar rechts)
5. Zoomknop
6. Draagriemlus
7. Ontgrendelknop meetpen
8. Meetpen
9. Aan/Uit/Wissen-knop
10. Knop digitale zoeker
11. Min-knop (Selecteer naar links)
12. Softkey
13. Functieknop
14. Laserwaarschuwingslabel
15. Serienummer
16. Accudeksel
17. 1/4" statiefaansluiting
18. Ontvangstlens
19. Digitale zoeker
20. Laserstraaluitgang
21. Draaigrendel
22. Accu's
23. Beschermetui
24. Draagriem
25. Laserrichtplaat*
26. Laserbril*
27. Statief*

Display-elementen

1. Resultatenregel
2. Doelindicator (kruisdraad)
3. Displayhellingshoek
4. Datum/tijd
5. Meetreferentieniveau
6. Verbindingsstatus
   Bluetooth^® niet geactiveerd
   Bluetooth^® geactiveerd
   Bluetooth^® verbonden
7. Accu-indicator
8. Meetwaarde-regels
9. Instellingen (softkey)
10. Geselecteerde meetfunctie
11. Intern geheugen (softkey)
12. Helpscherm
13. Terug (softkey)
14. Startscherm (softkey)
15. Gereedschapsinstellingen

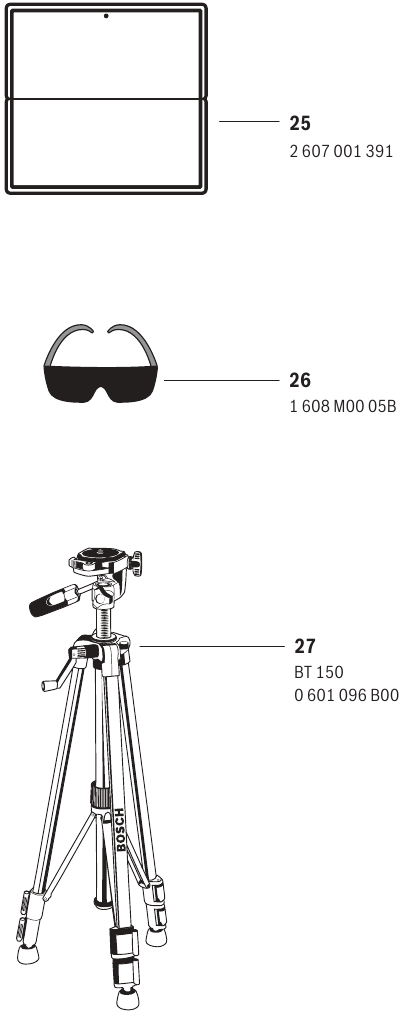

Accessoire

Technische gegevens

Digitale laserafstandsmeter	GLM400C
Meetbereik (typisch)	3 inch - 400 ft (0,08 –122 mA)
Meetbereik (typisch, ongunstige omstandigheden)	196 ft (60 mB)
Meetnauwkeurigheid (typisch)	±1/16 inch (±1,5 mmA)
Meetnauwkeurigheid (typisch, ongunstige omstandigheden)	±1/10 inch (±3 mmB)
Laagste indicatie-eenheid	1/32 inch (0,5 mm)
Indirecte afstandsmeting en flesje
Meetbereik	0°–360° (4x90°)
Gradiëntmeting
Meetbereik Meetnauwkeurigheid (typisch) Laagste indicatie-eenheid	0°–360° (4x90°) ±0.2° C)/D)/H) 0.1°
Bedrijfstemperatuur	+14°F tot 113°F (-10°C tot +45°C)E)
Opslagtemperatuur	-4°F tot 158°F (-20°C tot +70°C)
Relatieve luchtvochtigheid, max.	90 %
Laserklasse	2
Lasertype	650 nm, <1mW
Diameter laserstraal bij 77°F (25°C)
bij 32 ft (10 m) afstand, ca. bij 328 ft (100 m) afstand, ca.	.35 inch (9 mm) 3.5 inch (90 mm)
Automatische uitschakeling na ca.
Laser Meetgereedschap	20 s InstelbaarG
Gewicht	.46 lb (0,21 kg)
Afmetingen	5.5 (6.9) x 2.5 x 1.1 inch (142 (176) x 64 x 28 mm)
Accu's	3 x 1,5 V (AA)
Beschermingsgraad	IP54 (stof- en spatwaterdicht)D)
Bluetooth®	Bluetooth® (4.1 low-energy)F)
Werkfrequentieband	2402 – 2480 MHz
Max. zendvermogen	8 mW

1. Voor metingen vanaf de voorkant van het meetgereedschap, geldt voor een hoge reflectiviteit van het doel (bijv. een witgeschilderde muur), zwakke tegenlicht en een bedrijfstemperatuur van 25°C. Daarnaast moet rekening worden gehouden met een afwijking van ±0,05 mm/m.
2. Voor metingen vanaf de voorkant van het meetgereedschap, geldt voor een hoge reflectiviteit van het doel (bijv. een witgeschilderde muur) en sterke tegenlicht. Daarnaast moet rekening worden gehouden met een afwijking van ±0,15 mm/m.
3. Na kalibratie bij 0° en 90° met een extra pitchfout van max. ±0,01°/graden tot 45°. De meetnauwkeurigheid is gerelateerd aan de 3 oriëntaties op basis van de kalibratie van de helling (hellingsmeting), zie afbeelding H.
4. Bij een bedrijfstemperatuur van 25°C.
5. In de continue meetfunctie is de maximale bedrijfstemperatuur +40°C.
6. Bij gebruik van Bluetooth^® Low Energy-tools is het mogelijk dat er geen verbinding tot stand kan worden gebracht, afhankelijk van het model en het besturingssysteem. Bluetooth^® apparaten moeten het GATT-profiel ondersteunen.
7. Automatische uitschakeling van het meetgereedschap is instelbaar na 2, 5, 10 minuten of nooit.
8. De linkerzijde van het meetgereedschap dient als referentieniveau voor de hellingsmeting.

Een lange acculooptijd wordt bereikt door middel van energiebesparende maatregelen, zoals het deactiveren van de Bluetooth^®-functie wanneer deze niet nodig is, of het verminderen van de displayhelderheid, enz.
Het meetgereedschap kan duidelijk worden geïdentificeerd met het serienummer 15 op het typeplaatje.

Montage

Plaatsen/vervangen van de accu's

AA alkalinebatterijen worden aanbevolen voor het meetgereedschap.
Om het accudeksel te openen, drukt u de vergrendeling in de richting van de pijl en verwijdert u het accudeksel. Plaats de accu's. Let er bij het plaatsen op de juiste polariteit volgens de weergave aan de binnenkant van het accuvak.
Wanneer het accusymbool voor het eerst op het display verschijnt, zijn metingen nog ca. 15 minuten mogelijk. Wanneer het accusymbool knippert, moeten de accu's worden vervangen; metingen zijn niet meer mogelijk.

Vervang altijd alle accu's tegelijkertijd. Gebruik alleen accu's van één merk en met dezelfde capaciteit.
Verwijder de accu's uit het gereedschap wanneer u het langere tijd niet gebruikt. Bij langdurige opslag kunnen de accu's corroderen en zichzelf ontladen.

Werking

Bescherm het gereedschap tegen vocht en directe zonnestraling.
Stel het gereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijvoorbeeld niet langere tijd in voertuigen liggen. Laat het gereedschap bij grote temperatuurschommelingen aan de omgevingstemperatuur wennen voordat u het in gebruik neemt. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het gereedschap worden aangetast.

Vermijd zware schokken of vallen van het gereedschap. Na een zware impact van buitenaf op het gereedschap moet altijd een nauwkeurigheidscontrole worden uitgevoerd voordat het werk wordt voortgezet (zie "Nauwkeurigheidscontrole van de afstandsmeting").

Kijk NIET rechtstreeks in de laserstraal en projecteer de laserstraal NIET rechtstreeks in de ogen van anderen. Dit kan leiden tot ernstig oogletsel.
Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het gereedschap na gebruik uit. Andere personen kunnen door de laserstraal worden verblind.

In- en uitschakelen

Zorg er tijdens het werk voor dat de ontvangstlens 20, de laserstraaluitgang 18 en de digitale zoeker 19 niet afgesloten of bedekt zijn, anders is een correcte meting niet mogelijk.

• Om het meetgereedschap en de laser in te schakelen, drukt u kort op de aan/uit-knop 9 [], de meetknop aan de voor- of zijkant 2 [].
  Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet van grote afstand.
• Om de laser uit te schakelen, drukt u op de aan/uit-knop 9 [].
• Om de digitale zoeker uit te schakelen, drukt u op de knop voor de digitale zoeker 10.
• Om het meetgereedschap uit te schakelen, houdt u de aan/uit-knop 9 [] ingedrukt.

De gemeten waarden en apparaatinstellingen in het geheugen blijven behouden wanneer u het gereedschap uitschakelt.

Meetprocedure

Eenmaal ingeschakeld, bevindt het meetgereedschap zich in de continue lasermetingfunctie. Voor een andere meetfunctie drukt u op de knop 13 [Func]. Selecteer de gewenste meetfunctie met de knoppen 4 [+] of de knop 11 [–] (zie "Meetfuncties"). Activeer de meetfunctie met knop 13 [Func] of met de meetknop 2 [].

Na het inschakelen is de achterste rand van het meetgereedschap ingesteld als referentieniveau voor de meting. Zie "Het referentieniveau selecteren" om het referentieniveau te wijzigen.

Plaats het meetgereedschap tegen het gewenste startpunt van de meting (bijv. een muur).

Opmerking: Als het meetgereedschap is ingeschakeld met de aan/uit-knop 9 [], drukt u kort op de meetknop 2 [] om de laser in te schakelen.

Om de meting te starten, drukt u kort op de meetknop 2 []. Vervolgens wordt de laserstraal uitgeschakeld. Herhaal dit proces voor een volgende meting.

Als de laserstraal continu is ingeschakeld en in de continue meetfunctie staat, begint de meting nadat de meetknop 2 [] de eerste keer is ingedrukt.

Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet van grote afstand.

Opmerking: De gemeten waarde verschijnt doorgaans binnen 0,5 s en uiterlijk na ca. 4 s. De duur van de meting is afhankelijk van de afstand, de lichtomstandigheden en de reflecterende eigenschappen van het doeloppervlak. Na voltooiing van de meting wordt de laserstraal automatisch uitgeschakeld. De continu ingeschakelde laserstraal wordt na de meting niet uitgeschakeld (zie "Permanente laserstraal").

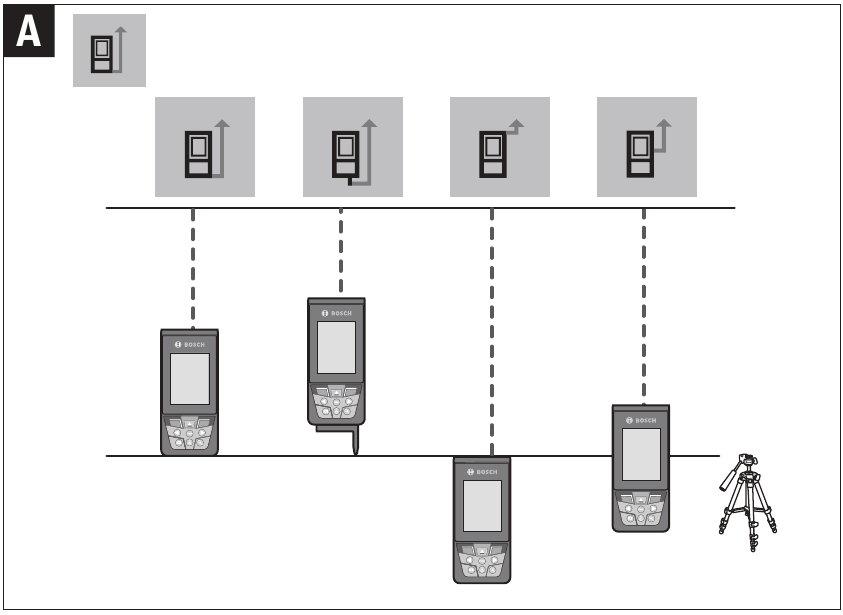

Het referentieniveau selecteren

(zie afbeelding A)

U kunt kiezen tussen vier verschillende referentieniveaus voor de meting:

• de achterste rand van het meetgereedschap (bijv. bij het meten vanaf een muur),
• de punt van de 180° uitgeklapte meetpen 8 (bijv. bij het meten vanuit een hoek),
• de voorste rand van het meetgereedschap (bijv. bij het meten vanaf een tafelrand),
• het midden van de schroefdraad 17 (bijv. voor statiefmetingen).

Het uit- en inklappen van de meetpen 8 met 180° wordt automatisch gedetecteerd en het juiste referentieniveau wordt voorgesteld. Bevestig de instelling door op de meetknop 2 [] te drukken.

Gebruik de softkey 3 [] om de basisinstellingen voor het meetgereedschap te selecteren. Gebruik de knoppen 4 [+] of 11 [–] om het referentieniveau te selecteren en bevestig dit door op knop 13 [Func] te drukken.

De achterste rand van het meetgereedschap is automatisch ingesteld als referentieniveau telkens wanneer het meetgereedschap wordt ingeschakeld.

Permanente laserstraal

Indien nodig kunt u het meetgereedschap overschakelen naar permanente laserstraalwerking. Gebruik hiervoor softkey 3 [] om de basisinstellingen voor het meetgereedschap te selecteren. Gebruik de knoppen 4 [+] of 11 [–] om de permanente laserstraal te selecteren en bevestig dit door op knop 13 [Func] te drukken.

Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet van grote afstand.

In deze instelling blijft de laserstraal ingeschakeld, zelfs tussen metingen; voor een meting hoeft u alleen maar kort op de meetknop 2 [] te drukken.

De permanente laserstraal kan opnieuw worden uitgeschakeld in de basisinstellingen of automatisch wanneer het meetgereedschap wordt uitgeschakeld.

Menu "Instellingen"

Om het menu "Instellingen" (i) te openen, drukt u kort op softkey 3 [] of houdt u knop 13 [Func] ingedrukt.

Gebruik knop 4 [+] of 11 [–] om de relevante basisinstelling te selecteren en druk op knop 13 [Func] om de vereiste instelling te selecteren.

Om het menu "Instellingen" te verlaten, drukt u op de aan/uit-knop 9 [] of softkey 12 [].

Instellingen
	Bluetooth®
	Referentieniveau
	Meet timer
	Permanente laser

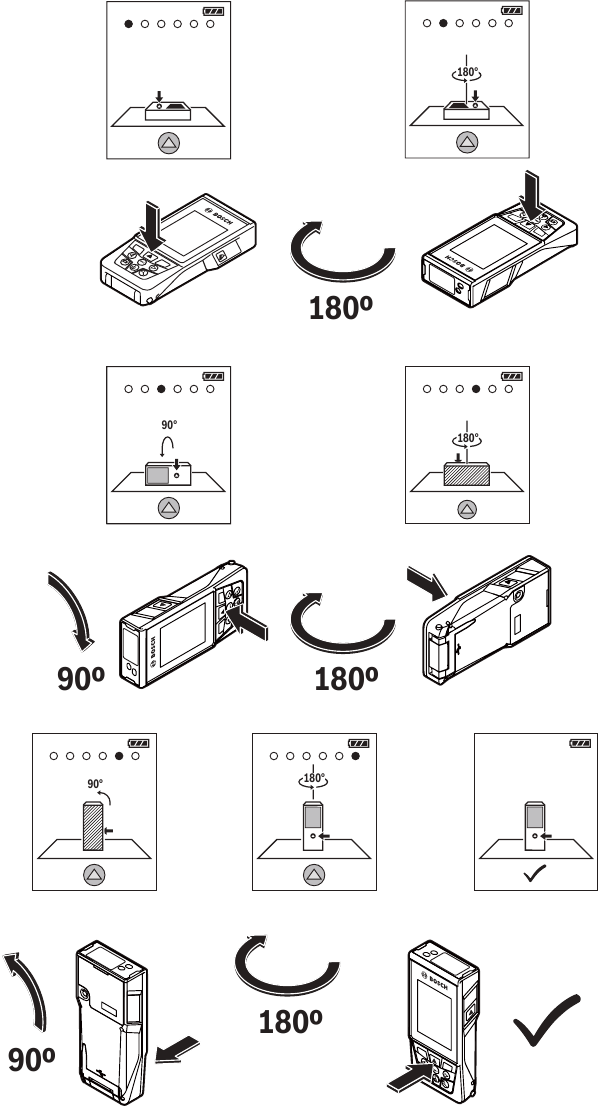

	Kantelkalibratie
	Zoekerkalibratie
	Geheugen
	Gereedschapsinstellingen

Timerfunctie

De timerfunctie is handig bij het meten in moeilijk bereikbare gebieden, bijvoorbeeld, of wanneer het meetgereedschap tijdens de meting stil moet worden gehouden.

Selecteer de timerfunctie in de instellingen. Selecteer de vereiste tijdsperiode tussen het activeren van de timer en het starten van de meting en bevestig dit door op de meetknop 2 [] of knop 13 [Func] te drukken.

Druk vervolgens op de meetknop 2 [] om de laserstraal in te schakelen en op het doel te richten. Druk nogmaals op de meetknop 2 [] om de meting te starten. De meting begint nadat de ingestelde tijdsperiode is verstreken. De gemeten waarde wordt weergegeven in de resultaatregel a.

De tijdsperiode tussen het activeren van de timer en het starten van de meting wordt weergegeven in de statusbalk bovenaan.

Continue meting en minimum-/maximummeting zijn niet mogelijk wanneer de timerfunctie is ingeschakeld.

De timer blijft ingeschakeld totdat het meetgereedschap wordt uitgeschakeld of totdat de timer wordt uitgeschakeld in het menu "Instellingen".

Digitale zoeker

Om de digitale zoeker 19 in te schakelen, drukt u op de knop voor de digitale zoeker 10.

De digitale zoeker 19 is geoptimaliseerd voor de detectie van het laserpunt van een afstand en heeft daarom een klein visueel veld.

De zichtbaarheid van de laserstraal optimaliseren

Vooral bij gebruik van het meetgereedschap buitenshuis, in zonlicht en ook over lange afstanden binnenshuis, kan het zijn dat het laserpunt niet zichtbaar is. De zichtbaarheid van het laserpunt/meetdoel kan naast het inschakelen van de camera ook worden verbeterd door:

• De helderheid van het scherm instellen (gereedschapsinstellingen)
• De zoom gebruiken door op knop 5 te drukken

Menu "Gereedschapsinstellingen"

Selecteer het menu "Gereedschapsinstellingen" in het menu "Instellingen".

Gebruik knop 4 [+] of 11 [–] om de gewenste gereedschapsinstelling te selecteren en bevestig dit met knop 13 [Func]. Selecteer de gewenste gereedschapsinstelling.

Om het menu "Gereedschap" (o) te verlaten, drukt u op de aan/uit/wissen-knop 9 [] of softkey 12 [].

Gereedschapsinstellingen
	Taal
	Tijd en datum
ft/m	Meeteenheid
	Hoekeenheid
	BlueHound
	Gereedschapsinformatie
	Audiosignalen
	Uitschakeltijd
	Dimmen
	Helderheid
	Automatisch roteren

De taal instellen

Selecteer de taal in de basisinstellingen (algemene instellingen).

Stel de vereiste taal in en bevestig dit door op knop 13 [Func] of knop 2 (meten) te drukken.

De datum en tijd instellen

Selecteer de datum en tijd in de basisinstellingen (algemene instellingen).

Stel de datum en tijd in en bevestig dit door op softkey 12 [] te drukken.

De maateenheid wijzigen

Selecteer de "Measurement unit" (Maateenheid) in de toolinstellingen.

De maateenheid "in" (inches) is standaard ingesteld.

Stel de vereiste maateenheid in en bevestig dit door op knop 13 [Func] te drukken.

Om het menu-item te verlaten, drukt u op de aan/uit/wissen-knop 9 [] of de softkey 3 []. De geselecteerde instelling blijft opgeslagen nadat u de meettool hebt uitgeschakeld.

De hoekeenheid wijzigen

Selecteer de "Angle unit" (Hoekeenheid) in de toolinstellingen.

De hoekeenheid "" (graden) is standaard ingesteld.

Stel de vereiste hoekeenheid in en bevestig dit door op knop 13 [Func] te drukken.

Om het menu-item te verlaten, drukt u op de aan/uit/wissen-knop 9 [] of de softkey 3 []. De geselecteerde instelling blijft opgeslagen nadat u de meettool hebt uitgeschakeld.

BlueHound

Selecteer "BlueHound" in de toolinstellingen.

Bevestig de instelling door op knop 13 [Func] te drukken.

Een eerste activering is vereist. Gegevensoverdracht is alleen mogelijk met de bijbehorende app of het bijbehorende PC-programma.

Na het vervangen van de batterijen moet de tool kort worden ingeschakeld om BlueHound opnieuw te activeren. BlueHound kan op elk moment worden uitgeschakeld.

Displayverlichting

Selecteer de displayverlichting in de basisinstellingen (algemene instellingen).

De displayverlichting is continu ingeschakeld. Wanneer er geen knop wordt ingedrukt, wordt de displayverlichting na ongeveer 30 seconden gedimd om de batterijen te sparen.

De tijd tot het begin van het dimmen is instelbaar (toolinstellingen).

De helderheid van het display kan in meerdere stappen worden aangepast aan de omgevingsomstandigheden (algemene instellingen).

Meetfuncties

Opmerking: Geïntegreerde helpfunctie

Help in de vorm van een animatie is opgeslagen in de meettool voor elke meetfunctie. Selecteer hiervoor knop 13 [Func], knoppen 4 [+] of 11 [–] en vervolgens softkey 3 [].

De animatie laat u de gedetailleerde procedure zien voor de geselecteerde meetfunctie. De animatie kan op elk moment worden gestopt en opnieuw worden gestart. U kunt vooruit en terug scrollen met de knoppen 4 [+] of 11 [–].

Lengtemeting

Selecteer de lengtemeting .

Om de laserstraal in te schakelen, drukt u kort op de meetknop 2 [ ].

Om te meten, drukt u kort op de meetknop 2 [].
De gemeten waarde wordt onderaan het display weergegeven.

Herhaal de bovenstaande stappen voor elke volgende meting. De laatst gemeten waarde staat onderaan het display, de voorlaatste gemeten waarde staat erboven, enzovoort.

Continue meting (Tracking)

Voor continue metingen kan de meettool ten opzichte van het doel worden verplaatst, waarbij de meetwaarde ongeveer elke 0,5 seconden wordt bijgewerkt. Op deze manier kunt u bijvoorbeeld een bepaalde afstand van een muur af bewegen, terwijl de werkelijke afstand altijd kan worden afgelezen.

Selecteer de continue meting

Om de laserstraal in te schakelen, drukt u kort op de meetknop 2 [].

Verplaats de meettool totdat de vereiste afstandswaarde onderaan het display wordt aangegeven.

Kort op de meetknop 2 [] drukken onderbreekt de continue meting. De huidige gemeten waarde wordt onderaan het display weergegeven. De maximale en minimale gemeten waarde verschijnen erboven. Nogmaals op de meetknop 2 [] drukken start de continue meting opnieuw.

Continue meting wordt automatisch uitgeschakeld na 5 minuten.

Oppervlaktemeting

Selecteer de oppervlaktemeting .

Meet vervolgens de breedte en lengte na elkaar zoals bij een lengtemeting. De laserstraal blijft tussen de twee metingen ingeschakeld. De te meten afstand knippert in de indicator voor oppervlaktemeting .

De eerste gemeten waarde wordt bovenaan het display weergegeven.

Nadat de tweede meting is voltooid, wordt de oppervlakte automatisch berekend en weergegeven. Het eindresultaat wordt onderaan het display weergegeven, terwijl de afzonderlijke gemeten waarden erboven worden weergegeven.

Volume meten

Selecteer de volumemeting .

Meet vervolgens de breedte, lengte en diepte na elkaar, net als bij een lengtemeting. De laserstraal blijft ingeschakeld tussen de drie metingen. De te meten afstand knippert in de indicator voor volumemeting .

De eerste gemeten waarde wordt bovenaan het display weergegeven.

Nadat de derde meting is voltooid, wordt het volume automatisch berekend en weergegeven. Het eindresultaat wordt onderaan het display weergegeven, terwijl de afzonderlijke meetwaarden erboven worden weergegeven.

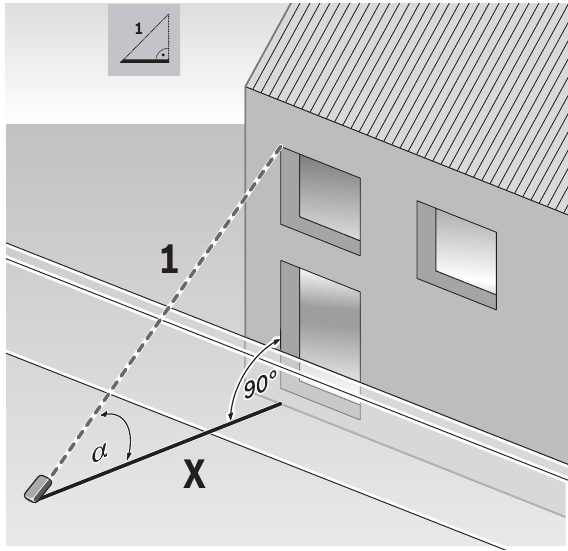

Indirecte afstandsmeting

Selecteer de indirecte afstandsmeting .

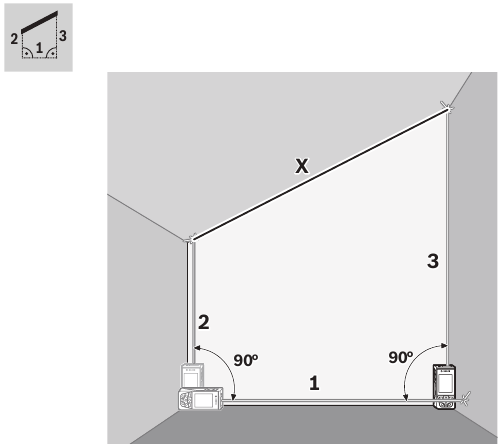

Er zijn vier meetfuncties beschikbaar voor de indirecte afstandsmeting, die elk verschillende afstanden kunnen bepalen.

De indirecte afstandsmeting wordt gebruikt om afstanden te meten die niet direct kunnen worden gemeten, omdat een obstakel de laserstraal zou belemmeren of er geen doeloppervlak als reflector beschikbaar is. Deze meetprocedure kan alleen in verticale richting worden gebruikt. Elke afwijking in horizontale richting leidt tot meetfouten.

Opmerking: Indirecte afstandsmeting is altijd minder nauwkeurig dan directe afstandsmeting. Afhankelijk van de toepassing zijn grotere meetfouten mogelijk dan bij directe afstandsmeting. Om de meetnauwkeurigheid te verbeteren, raden we aan een statief (accessoire) te gebruiken.

De laserstraal blijft ingeschakeld tussen de afzonderlijke metingen.

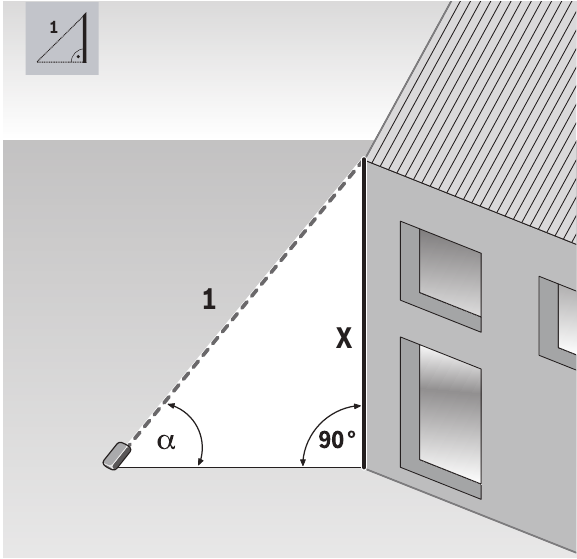

1. Indirecte hoogtemeting (zie afbeelding B)

   Afb. B
   Selecteer de indirecte hoogtemeting .
   Zorg ervoor dat het meetinstrument zich op dezelfde hoogte bevindt als het onderste meetpunt. Kantel vervolgens het meetinstrument rond het referentieniveau en meet de afstand "1" zoals bij een lengtemeting (weergegeven als een rode lijn).
   Na voltooiing van de meting wordt het resultaat voor de gezochte afstand "X" weergegeven in de resultaatregel a. De meetwaarden voor de afstand "1" en de hoek "" worden weergegeven in de meetwaarderegels h.

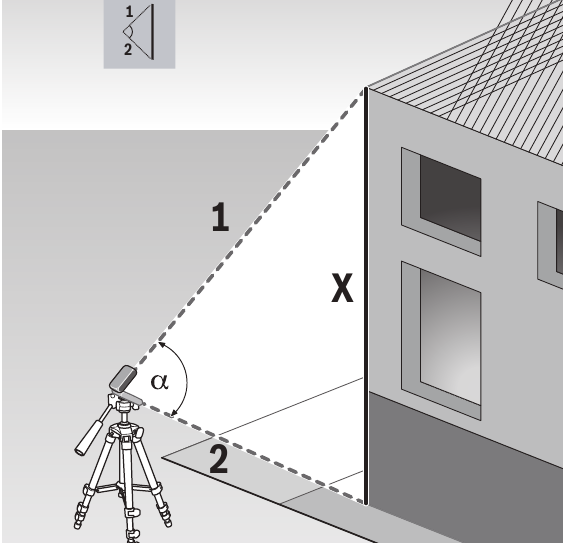

2. Dubbele indirecte hoogtemeting (zie afbeelding C)

   Afb. C
   Het meetinstrument kan indirect alle afstanden meten die zich in het verticale vlak van het meetinstrument bevinden.
   Selecteer de dubbele indirecte hoogtemeting .
   Meet de afstanden "1" en "2" in deze volgorde zoals bij een lengtemeting.
   Na voltooiing van de meting wordt het resultaat voor de gezochte afstand "X" weergegeven in de resultaatregel a. De meetwaarden voor de afstanden "1", "2" en de hoek "" worden weergegeven in de meetwaarderegels h.

   Let erop dat het referentievlak van de meting (bijv. de achterkant van het meetinstrument) precies op dezelfde locatie blijft voor alle afzonderlijke metingen binnen een meetreeks.
3. Indirecte lengtemeting (zie afbeelding D)

   Afb. D
   Selecteer de indirecte lengtemeting .
   Let erop dat het meetinstrument op dezelfde hoogte is gepositioneerd als het gezochte meetpunt. Kantel nu het meetinstrument rond het referentievlak en meet de afstand "1" zoals bij een lengtemeting.
   Na voltooiing van de meting wordt het resultaat voor de gezochte afstand "X" weergegeven in de resultaatregel a. De meetwaarden voor de afstand "1" en de hoek "" worden weergegeven in de meetwaarderegels h.

4. Trapeziummeting (zie afbeelding E)

   Afb. E

   De trapeziummeting kan bijvoorbeeld worden gebruikt om de lengte van een dakhelling te bepalen.
   Selecteer de trapeziummeting .
   Meet de afstanden "1", "2" en "3" in deze volgorde met een lengtemeting. Let erop dat de meting van afstand "3" precies begint bij het eindpunt van afstand "1" en dat er een rechte hoek bestaat tussen de afstanden "1" en "2", evenals tussen "1" en "3".
   Na voltooiing van de laatste meting wordt het resultaat voor de gezochte afstand "E" weergegeven in de resultaatregel a. De afzonderlijke meetwaarden worden weergegeven in de meetwaarderegels h.

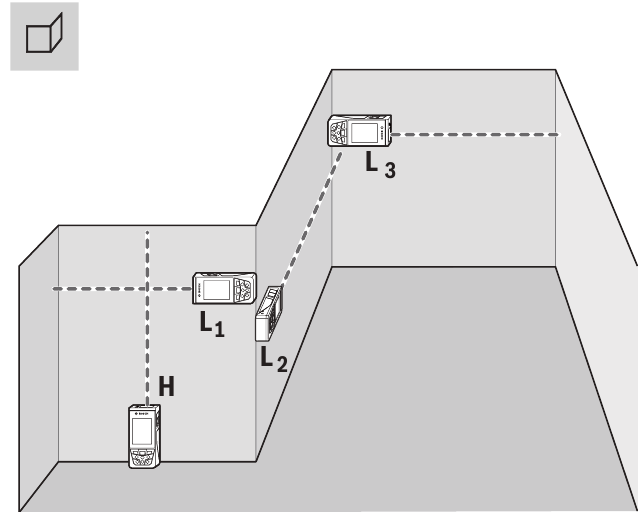

Wandoppervlaktemeting

(zie afbeelding F)

Afb. F

De wandoppervlaktemeting wordt gebruikt om de som van verschillende afzonderlijke oppervlakken met een gemeenschappelijke hoogte te bepalen.

In het geïllustreerde voorbeeld moet het totale oppervlak van verschillende wanden worden bepaald, die dezelfde plafondhoogte H hebben, maar verschillende lengtes L.

Selecteer de wandoppervlaktemeting .

Meet de plafondhoogte H zoals bij een lengtemeting.

De gemeten waarde wordt weergegeven in de bovenste meetwaarderegel. De laser blijft ingeschakeld.

Meet vervolgens de lengte L1 van de eerste wand. Het oppervlak wordt automatisch berekend en weergegeven in de resultaatregel a. De laatst gemeten lengtewaarde bevindt zich in de onderste meetwaarderegel h. De laser 103´00˝ blijft ingeschakeld.

Meet nu de lengte L2 van de tweede wand. De afzonderlijke meetwaarde die in de meetwaarderegel h wordt weergegeven, wordt opgeteld bij de lengte L1. De som van de twee lengtes (weergegeven in de onderste meetwaarderegel h) wordt vermenigvuldigd met de opgeslagen hoogte H. De totale oppervlakte wordt weergegeven in de resultaatregel a.

U kunt een willekeurig aantal lengtes LX meten, die automatisch worden opgeteld en vermenigvuldigd met de hoogte H.

De vereiste voor een correcte oppervlakteberekening is dat de eerste gemeten lengte (bijvoorbeeld de plafondhoogte H) identiek is voor alle deelgebieden.

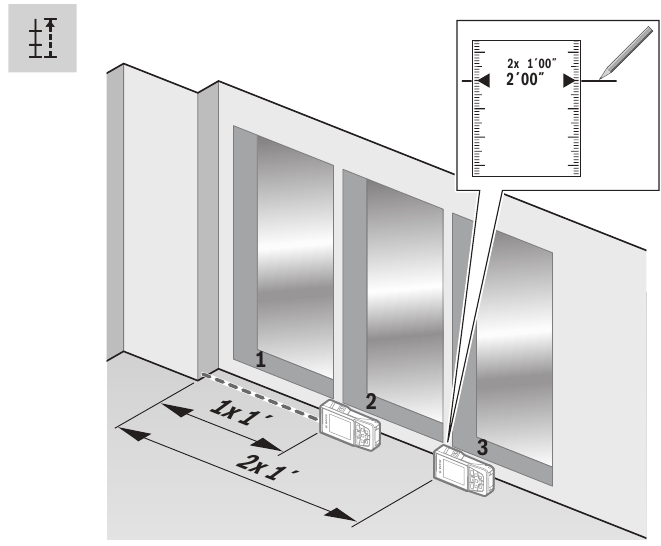

Uitzetfunctie

(zie afbeelding G)

Afb. G

De uitzetfunctie meet herhaaldelijk een gedefinieerde lengte (afstand). Deze lengtes kunnen worden overgebracht naar een oppervlak, bijvoorbeeld om materiaal in stukken van gelijke lengte te snijden of om stijl- en regelwerk te installeren in een gipsplaatconstructie. De minimaal instelbare lengte is 3,2 ft (0,1 m), de maximaal instelbare lengte is 164 ft (50 m).

Selecteer de uitzetfunctie .

Stel de gewenste lengte in. Selecteer met knop 13 [Func] het bijbehorende cijfer/positie en wijzig de waarde met knop 4 [+] of knop 11 [–].

Start de uitzetfunctie door op de meetknop 2 [] te drukken en langzaam weg te bewegen van het startpunt.

Het meetinstrument meet continu de afstand tot het startpunt. De gedefinieerde lengte en de huidige meetwaarde worden daarbij weergegeven. De onderste of bovenste pijl geeft de 1 kortste afstand tot de volgende of laatste markering weer.

Opmerking: Met de continue meting kunt u een meetwaarde instellen als een gedefinieerde lengte door op knop 3 te drukken.

De linker factor geeft aan hoe vaak de gedefinieerde lengte al is bereikt. De groene pijlen aan weerszijden van het display geven het bereiken van een lengte aan voor markeringsdoeleinden.

Rode pijlen of een rood label geven de werkelijke waarde aan als de referentiewaarde zich buiten het display bevindt.

Gradiëntmeting/digitale waterpas

Selecteer de hellingsmeting/digitale waterpas .

Het meetinstrument schakelt automatisch tussen twee toestanden.

De digitale waterpas wordt gebruikt om de horizontale of verticale uitlijning van een object te controleren (bijv. wasmachine, koelkast, enz.). Wanneer de helling 3° overschrijdt, licht de bal in het display rood op.

Gradiëntmeting wordt gebruikt om een helling of hellingshoek te meten (bijv. van trappen, leuningen, bij het plaatsen van meubels, het leggen van leidingen, enz.). De linkerzijde van het meetinstrument dient als referentieniveau voor de hellingsmeting. Als het display tijdens de meting knippert, is het meetinstrument te sterk naar de zijkant gekanteld.

Geheugenfuncties

De waarde of het eindresultaat van elke voltooide meting wordt automatisch opgeslagen.

Weergave van geheugenwaarde

Er kunnen maximaal 50 waarden worden opgehaald.

Selecteer de geheugenfunctie met behulp van de softkey 12 [].

Het nummer van de geheugenwaarde wordt bovenaan het display weergegeven, de bijbehorende geheugenwaarde wordt onderaan weergegeven en de bijbehorende meetfunctie wordt eronder weergegeven.

Druk op knop 4 [+] om vooruit te bladeren door de opgeslagen waarden.

Druk op knop 11 [–] om achteruit te bladeren door de opgeslagen waarden.

Als er geen waarde in het geheugen beschikbaar is, wordt "0.000" onderaan het display weergegeven en "0" bovenaan.

De oudste waarde bevindt zich op positie 1 in het geheugen, terwijl de nieuwste waarde zich op positie 50 bevindt (wanneer 50 geheugenwaarden beschikbaar zijn). Wanneer een volgende waarde wordt opgeslagen, wordt de oudste waarde in het geheugen altijd verwijderd.

Het geheugen wissen

Om de inhoud van het geheugen te wissen, drukt u op de softkey 12 [] en drukt u vervolgens zo vaak als nodig is op de softkey 3 [].

Om alle in het geheugen opgeslagen waarden te wissen, kan de functie worden gebruikt. Bevestig door op de softkey 12 [] te drukken.

Waarden optellen/aftrekken

Gemeten waarden of eindresultaten kunnen worden opgeteld of afgetrokken.

Waarden optellen

Het volgende voorbeeld beschrijft het optellen van oppervlakken: Meet een oppervlak zoals beschreven in het hoofdstuk "Oppervlaktemeting".

Druk op de knop 4 [+]. De berekende oppervlakte en het symbool "+" worden weergegeven.

Druk op de meetknop 2 [] om een nieuwe oppervlaktemeting te starten. Meet de oppervlakte zoals beschreven in het hoofdstuk "Oppervlaktemeting". Nadat de tweede meting is voltooid, wordt het resultaat van de tweede oppervlaktemeting hieronder weergegeven. Om het eindresultaat weer te geven, drukt u nogmaals op de meetknop 2 [].

Let op: bij een lengtemeting wordt het eindresultaat direct weergegeven.

Waarden aftrekken

Om waarden af te trekken, drukt u op knop 11 [–]. De volgende stappen zijn hetzelfde als voor "Waarden optellen".

Gemeten waarden verwijderen

Kort drukken op de Aan/Uit/Wissen-knop 9 [] verwijdert de laatst gemeten waarde in alle meetfuncties.

Bluetooth^®-interface

Schakel de laser niet op afstand in met de Bosch-app zonder zicht op het laserapparaat. De plotselinge felle laserstraal kan het risico op persoonlijk letsel of materiële schade vergroten.

Zorg ervoor dat er zich geen omstanders in de directe baan van de laserstraal bevinden voordat u de laser op afstand inschakelt.

Gegevensoverdracht naar andere apparaten

Het meetgereedschap is uitgerust met een Bluetooth^®-module, waarmee gegevens via radiotechnologie kunnen worden overgedragen naar bepaalde mobiele eindapparaten/apparaten met een Bluetooth^®-interface (bijv. smartphones, tablets).

Voor informatie over de noodzakelijke systeemvereisten voor een Bluetooth^®-verbinding, verwijzen wij u naar de Bosch-website op www.bosch-pt.com

Meer informatie is te vinden op de Bosch-productpagina

Voor gegevensoverdracht via Bluetooth^® kunnen tijdsvertragingen optreden tussen het mobiele eindapparaat/apparaat en het meetgereedschap. Dit kan te wijten zijn aan de afstand tussen beide apparaten of het te meten object.

De Bluetooth®-interface activeren voor gegevensoverdracht naar een mobiel eindapparaat/apparaat

De Bluetooth^®-interface wordt geactiveerd in de basisinstellingen. Om het Bluetooth^®-signaal te activeren, drukt u op knop 4 [+]. Zorg ervoor dat de Bluetooth^®-interface op uw mobiele eindapparaat is geactiveerd.

De speciale Bosch-app "Measuring Master" is beschikbaar om het functiebereik van het mobiele eindapparaat uit te breiden en gegevens gemakkelijker te verwerken. U kunt deze downloaden uit de store voor uw type eindapparaat.

De verbinding tussen het mobiele eindapparaat/apparaat en het meetgereedschap wordt tot stand gebracht nadat de Bosch-applicatie is gestart. Als er meerdere actieve meetgereedschappen worden gevonden, selecteert u het juiste meetgereedschap met behulp van het serienummer.

De verbindingsstatus, evenals de actieve verbinding (f), worden weergegeven in de display 1 van het meetgereedschap.

De Bluetooth®-interface deactiveren

De Bluetooth^®-verbinding wordt gedeactiveerd in de basisinstellingen. Om het Bluetooth^®-signaal te deactiveren, drukt u op knop 11 [–] of schakelt u het meetgereedschap uit.

Werkaanwijzingen

Meer informatie is te vinden op de Bosch-productpagina.
Het meetgereedschap is uitgerust met een radio-interface. Lokale operationele beperkingen, bijv. in vliegtuigen of ziekenhuizen, moeten in acht worden genomen.

Algemene informatie

De ontvangstlens 18, de laserstraaluitgang 20 en de digitale zoeker 19 mogen tijdens de meting niet worden afgedekt.

Het meetgereedschap mag niet worden verplaatst tijdens het uitvoeren van een meting. Plaats het meetgereedschap daarom, voor zover mogelijk, tegen of op een stevige stop of ondersteunend oppervlak.

Invloed van effecten op het meetbereik

Het meetbereik is afhankelijk van de lichtomstandigheden en de reflecterende eigenschappen van het doeloppervlak. Voor een betere zichtbaarheid van de laserstraal bij sterk vreemd licht, gebruikt u de geïntegreerde digitale zoeker 19, de laserbril 26 (accessoire) en de lasertargetplaat 25 (accessoire) of schermt u het doelgebied af.

Invloed van effecten op het meetresultaat

Vanwege fysische effecten kunnen foute metingen niet worden uitgesloten bij het meten op verschillende oppervlakken. Hiertoe behoren:

• Transparante oppervlakken (bijv. glas, water),
• Reflecterende oppervlakken (bijv. gepolijst metaal, glas),
• Poreuze oppervlakken (bijv. isolatiematerialen),
• Gestructureerde oppervlakken (bijv. spachtelputz, natuursteen).

Gebruik indien nodig de lasertargetplaat 25 (accessoire) op deze oppervlakken.

Verder zijn foute metingen ook mogelijk bij het richten op hellende doeloppervlakken.

Ook luchtlagen met verschillende temperaturen of indirect ontvangen reflecties kunnen de gemeten waarde beïnvloeden.

Nauwkeurigheidscontrole en kalibratie van de hellingsmeting

(zie afbeelding H)

Fig. H

Controleer regelmatig de nauwkeurigheid van de hellingsmeting. Dit gebeurt door een omgekeerde meting uit te voeren. Plaats hiervoor het meetgereedschap op een tafel en meet de helling.

Draai het meetgereedschap 180° en meet de helling opnieuw. Het verschil van de aangegeven waarde mag niet meer dan 0,3° (max.) bedragen.

In het geval van grotere afwijkingen moet u het meetgereedschap opnieuw kalibreren. Selecteer hiervoor . Volg de instructies op de display.

Na ernstige temperatuurveranderingen en impact raden we een nauwkeurigheidscontrole aan en, indien nodig, het opnieuw kalibreren van het meetgereedschap. Na een temperatuurverandering moet het meetgereedschap enige tijd acclimatiseren voordat het wordt gekalibreerd.

Nauwkeurigheidscontrole van de afstandsmeting

De nauwkeurigheid van het meetgereedschap kan als volgt worden gecontroleerd:

• Selecteer een permanent onveranderlijk meetgedeelte dat ca. 3 tot 10 m lang is en waarvan u de exacte lengte weet (bijv. kamerbreedte, deuropening). De meting moet worden uitgevoerd onder gunstige omstandigheden, d.w.z. het meetgedeelte moet zich binnenshuis bevinden met zwakke tegenverlichting en het doelgebied van de meting moet glad zijn en goed reflecteren (bijv. een witgeschilderde muur).
• Meet de afstand 10 keer achter elkaar.

De afwijking van de afzonderlijke metingen van de gemiddelde waarde mag niet meer dan ±2 mm bedragen over het gehele meetgedeelte onder gunstige omstandigheden. Registreer de metingen om de nauwkeurigheid op een later tijdstip te kunnen vergelijken.

Nauwkeurigheid controleren en de doelindicator (kruisdraad) kalibreren

Controleer regelmatig de nauwkeurigheid van de uitlijning van de laser en de doelindicator.

• Selecteer een helder gebied op minstens 10 m afstand met zo min mogelijk verlichting als het doel.
• Controleer of het laserpunt zich binnen de doelindicator in de display bevindt.

Als het laserpunt zich niet binnen de doelindicator bevindt, moet u de doelindicator opnieuw kalibreren. Selecteer hiervoor in de instellingen. Volg de instructies op de display.

Werken met het statief (accessoire)

Het gebruik van een statief is vooral noodzakelijk voor grotere afstanden.

Plaats het meetgereedschap met de 1/4"-schroefdraad 17 op de snelwisselplaat van het statief 27 of een in de handel verkrijgbaar camerastatief. Draai het meetgereedschap vast met de borgschroef van de snelwisselplaat.

Stel het referentieniveau in voor metingen met een statief in de basisinstellingen (schroefdraadreferentieniveau).

Probleemoplossing

Oorzaak	Corrigerende maatregel
Temperatuurwaarschuwing knippert, meting niet mogelijk
Meetgereedschap bevindt zich niet binnen het temperatuurbereik tussen +14°F en 113°F (–10°C en +45°C).	Wacht tot het meetgereedschap de bedrijfstemperatuur heeft bereikt.
Indicatie "ERROR" op het display
Optellen/aftrekken van meetwaarden met verschillende meeteenheden.	Tel alleen meetwaarden met dezelfde meeteenheden op/trek ze af.
De hoek tussen de laserstraal en het doel is te scherp.	Vergroot de hoek tussen de laserstraal en het doel.
Het doeloppervlak reflecteert te intens (bijv. een spiegel) of onvoldoende (bijv. zwarte stof), of het omgevingslicht is te fel.	Werk met de laserrichtplaat 25 (accessoire).
De laserstraaluitgang 20, de ontvangstlens 18 en/of de digitale zoeker 19 zijn beslagen (bijv. als gevolg van een snelle temperatuurverandering).	Veeg de laserstraaluitgang 20, de ontvangstlens 18 en/of de digitale zoeker 19 droog met een zachte doek.
De berekende waarde is groter dan 1 999 999 of kleiner dan –999 999in/in2/in3.	Verdeel de berekening in tussenstappen.
Indicatie "CAL" en "ERROR" op het display
De kalibratie van de hellingsmeting is niet in de juiste volgorde of in de juiste posities uitgevoerd.	Herhaal de kalibratie volgens de instructies op het display en in de bedieningshandleiding.
De oppervlakken die voor de kalibratie zijn gebruikt, waren niet nauwkeurig uitgelijnd (horizontaal of verticaal).	Herhaal de kalibratie op een horizontaal of verticaal oppervlak; controleer indien nodig eerst het oppervlak met een waterpas.
Het meetgereedschap is bewogen of gekanteld terwijl de knop werd ingedrukt.	Herhaal de kalibratie en houd het meetgereedschap op zijn plaats terwijl u op de knop drukt.
Bluetooth® kan niet worden geactiveerd
De batterij is bijna leeg.	Vervang de batterij van het meetgereedschap.
Geen Bluetooth®-verbinding
Storing in de Bluetooth®-verbinding	Schakel Bluetooth® uit en start deze opnieuw op het meetgereedschap en het mobiele apparaat. Controleer de applicatie op uw mobiele terminal/apparaat. Controleer of Bluetooth® is geactiveerd op uw meetgereedschap en mobiele terminal/apparaat. Controleer uw mobiele terminal/apparaat op overbelasting. Verklein de afstand tussen het meetgereedschap en uw mobiele terminal/apparaat. Vermijd obstakels (bijv. gewapend beton, metalen deuren) tussen het meetgereedschap en uw mobiele terminal/apparaat. Neem de afstand tot elektromagnetische storingen (bijv. WLAN-zenders) in acht.
Meetresultaat niet plausibel
Het doeloppervlak reflecteert niet correct (bijv. water, glas).	Bedek het doeloppervlak.
Laserstraaluitgang 20, ontvangstlens 18 of digitale zoeker 19 is bedekt.	Houd de laserstraaluitgang 20, ontvangstlens 18 en digitale zoeker 19 vrij.
Verkeerd referentieniveau ingesteld.	Selecteer het referentieniveau dat overeenkomt met de meting.
Obstakel in het pad van de laserstraal.	Laserpunt moet volledig op het doeloppervlak staan.

Het meetgereedschap bewaakt de correcte functie voor elke meting. Wanneer een defect wordt vastgesteld, knippert alleen het hiernaast afgebeelde symbool op het display. Laat in dit geval, of wanneer de hierboven genoemde corrigerende maatregelen een fout niet kunnen corrigeren, het meetgereedschap controleren door een after-sales servicevertegenwoordiger voor Bosch-elektrisch gereedschap.

Onderhoud en service

Houd het meetgereedschap altijd schoon.

• Dompel het meetgereedschap niet onder in water of andere vloeistoffen.
• Veeg vuil af met een vochtige en zachte doek. Gebruik geen reinigingsmiddelen of oplosmiddelen.
• Wees extra voorzichtig bij het reinigen van de ontvangstlens 18, de laserstraaluitgang 20 en de zoeker 19:
• Zorg ervoor dat er geen pluisjes op de ontvangstlens, de laserstraaluitgang en de digitale zoeker zitten. Reinig de ontvangstlens, de laserstraaluitgang en de zoeker alleen met reinigingsmiddelen die ook geschikt zijn voor cameralenzen. Probeer vuil niet te verwijderen van de ontvangstlens, de laserstraaluitgang en de zoeker met puntige voorwerpen, en veeg niet over de ontvangstlens, de laserstraaluitgang en de zoeker (kans op krassen).
• Als het meetgereedschap ondanks de zorg die is besteed aan fabricage- en testprocedures defect raakt, moet de reparatie worden uitgevoerd door een geautoriseerd after-sales servicecentrum voor Bosch-elektrisch gereedschap. Open het meetgereedschap niet zelf.
• Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het meetgereedschap staat vermeld.

Veiligheidssymbolen

De onderstaande definities beschrijven het niveau van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten in acht die op dit symbool volgen om mogelijk letsel of overlijden te voorkomen.
	Symbool lees handleiding - Waarschuwt de gebruiker om de handleiding te lezen.
	WAARSCHUWING geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Algemene veiligheidsregels

Lees alle instructies. Het niet opvolgen van alle onderstaande instructies kan leiden tot gevaarlijke blootstelling aan straling, elektrische schokken, brand en/of ernstig letsel. De term "gereedschap" in de onderstaande waarschuwingen verwijst naar uw van stroomnet voorziene (met snoer) gereedschap of op batterijen werkende (snoerloze) gereedschap.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK

Veiligheid van de werkplek

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongevallen.
• Gebruik het lasergereedschap NIET in de buurt van kinderen en sta kinderen NIET toe het lasergereedschap te bedienen. Er kan ernstig oogletsel ontstaan.
• Gebruik GEEN meetgereedschap, hulpstukken en accessoires buitenshuis wanneer er bliksem is. E

Elektrische veiligheid

Batterijen kunnen exploderen of lekken, letsel of brand veroorzaken. Om dit risico te verminderen, moet u altijd alle instructies en waarschuwingen op het batterijlabel en de verpakking opvolgen.

• Maak geen kortsluiting tussen batterijpolen.
• Laad alkalinebatterijen niet op.
• Meng geen oude en nieuwe batterijen. Vervang ze allemaal tegelijk door nieuwe batterijen van hetzelfde merk en type.
• Meng geen verschillende soorten batterijen.
• Gooi batterijen weg of recycle ze volgens de plaatselijke voorschriften.
• Gooi batterijen niet in vuur.
• Houd batterijen buiten het bereik van kinderen.
• Verwijder de batterijen als het apparaat gedurende enkele maanden niet wordt gebruikt.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een meet-, detectie- en lay-outgereedschap. Gebruik geen meet-, detectie- en lay-outgereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van meet-, detectie- en lay-outgereedschappen kan leiden tot ernstig persoonlijk letsel of onjuiste meetresultaten.
• Gebruik veiligheidsuitrusting. Draag altijd een oogbescherming. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• Gebruik GEEN optische hulpmiddelen, zoals, maar niet beperkt tot, telescopen of kijkers om naar de laserstraal te kijken. Er kan ernstig oogletsel ontstaan.
• Sta NIET rechtstreeks in de laserstraal en projecteer de laserstraal NIET rechtstreeks in de ogen van anderen. Er kan ernstig oogletsel ontstaan.
• Wees voorzichtig bij het gebruik van meetgereedschap in de buurt van elektrische gevaren.

Gebruik en onderhoud van meet-, detectie- en lay-outgereedschap

• Gebruik het juiste meet-, detectie- en lay-outgereedschap voor uw toepassing. Het juiste meet-, detectie- en lay-outgereedschap zal het werk beter en veiliger uitvoeren tegen de snelheid waarvoor het is ontworpen.
• Gebruik het meet-, detectie- en lay-outgereedschap niet als de schakelaar het niet in- en uitschakelt. Elk meet-, detectie- en lay-outgereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Bewaar ongebruikte meet-, detectie- en lay-outgereedschappen buiten het bereik van kinderen en sta personen die niet bekend zijn met het meet-, detectie- en lay-outgereedschap of deze instructies niet toe om het meet-, detectie- en lay-outgereedschap te bedienen. Meet-, detectie- en lay-outgereedschappen kunnen gevaarlijk zijn in handen van ongetrainde gebruikers.
• Onderhoud meet-, detectie- en lay-outgereedschappen. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van de meet-, detectie- en lay-outgereedschappen kunnen beïnvloeden. Laat het meet-, detectie- en lay-outgereedschap repareren voor gebruik als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden meet-, detectie- en lay-outgereedschappen.
• Gebruik het meet-, detectie- en lay-outgereedschap, accessoires, enz. in overeenstemming met deze instructies en op de manier die is bedoeld voor het specifieke type meet-, detectie- en lay-outgereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het meet-, detectie- en lay-outgereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Service

• Laat uw meet-, detectie- en lay-outgereedschap onderhouden door een gekwalificeerde reparateur die alleen goedgekeurde vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het meet-, detectie- en lay-outgereedschap behouden blijft.
• Ontwikkel een periodiek onderhoudsschema voor uw meet-, detectie- en lay-outgereedschap. Volg de controle- en herkalibratieprocedures die in de gebruiksaanwijzing worden beschreven.
• Wees bij het reinigen van een gereedschap voorzichtig om geen enkel deel van het gereedschap te demonteren, omdat interne draden kunnen worden verplaatst of bekneld of onjuist kunnen worden gemonteerd. Bepaalde reinigingsmiddelen zoals benzine, tetrachloorkoolstof, ammoniak, enz. kunnen plastic onderdelen beschadigen.

Veiligheidsregels voor lasergereedschap

Het volgende label bevindt zich op uw lasergereedschap voor uw veiligheid. WEES ALTIJD OP DE HOOGTE van de locatie ervan wanneer u het gereedschap gebruikt.

•
  Richt de laserstraal NIET op personen of dieren en sta zelf NIET in de laserstraal. Dit gereedschap produceert laserstraling van klasse 2 en voldoet aan 21 CFR 1040.10 en 1040.11, behalve voor afwijkingen overeenkomstig Laser Notice nr. 50, gedateerd 24 juni 2007. Dit kan leiden tot verblinding van personen.
• Plaats het meetgereedschap NIET in een positie die ertoe kan leiden dat iemand opzettelijk of onopzettelijk in de laserstraal staart. Er kan ernstig oogletsel ontstaan.
• Richt de straal nooit op een werkstuk met een reflecterend oppervlak. Helder glimmend reflecterend plaatstaal of soortgelijke reflecterende oppervlakken worden niet aanbevolen voor lasergebruik. Reflecterende oppervlakken kunnen de straal terugkaatsen naar de gebruiker.
• Gebruik het meetgereedschap NIET in de buurt van kinderen en sta kinderen NIET toe het meetgereedschap te bedienen. Er kan ernstig oogletsel ontstaan.
• Zorg ALTIJD: Zorg ervoor dat alle omstanders in de buurt van gebruik op de hoogte zijn van de gevaren van rechtstreeks in het meetgereedschap kijken.
• Gebruik het meetgereedschap niet om mensen of dieren te fotograferen, omdat dit inhoudt dat de laserstraal continu is ingeschakeld. U kunt iemand verblinden of ongevallen of oogbeschadiging veroorzaken met de laserstraal ingeschakeld.
• Verwijder of beschadig GEEN waarschuwings- of voorzichtigheidslabels. Het verwijderen van labels verhoogt het risico op blootstelling aan laserstraling.
• Gebruik het meetgereedschap niet als het displayglas zichtbaar beschadigd is (bijv. scheuren in het oppervlak, enz.). Dit vormt een risico op letsel.
• Gebruik het meetgereedschap NIET in ontvlambare ruimten, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.
• Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan die hierin zijn gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.
• Gebruik de laserbril niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert de kleurwaarneming.
• Laat het meetgereedschap NIET onbeheerd "AAN" staan in welke gebruiksmodus dan ook.
• Zet het meetgereedschap ALTIJD "UIT" wanneer het niet in gebruik is. Als u het meetgereedschap "AAN" laat staan, neemt het risico toe dat iemand per ongeluk in de laserstraal staart.
• Plaats het meetgereedschap ALTIJD veilig. Schade aan het meetgereedschap en/of ernstig letsel aan de gebruiker kan het gevolg zijn als het meetgereedschap valt.
• Wees voorzichtig om de nauwkeurigheid en het bereik van het apparaat te herkennen. Metingen zijn mogelijk niet nauwkeurig als ze worden gebruikt buiten het nominale bereik van het apparaat.
• Gebruik ALTIJD alleen de accessoires die worden aanbevolen door de fabrikant van uw meetgereedschap. Het gebruik van accessoires die zijn ontworpen voor gebruik met andere meetgereedschappen kan leiden tot ernstig letsel.
• Gebruik dit meetgereedschap NIET voor andere doeleinden dan die welke in deze handleiding worden beschreven. Dit kan leiden tot ernstig letsel.
• Verwijder ALTIJD de batterijen bij het reinigen van de laserlichtopening en de laserlens.
• Demonteer het meetgereedschap NIET. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden. Het demonteren van de laser maakt alle garanties op het product ongeldig. Wijzig het product op geen enkele manier. Het wijzigen van het meetgereedschap kan leiden tot blootstelling aan gevaarlijke laserstraling.
• Reparatie en onderhoud moeten altijd worden uitgevoerd door een gekwalificeerde reparatiewerkplaats. Reparaties die worden uitgevoerd door ongeschoold personeel kunnen leiden tot ernstig letsel.

1-877-BOSCH99 (1-877-267-2499)

www.boschtools.com

Referenties

• Home | Bosch Power Tools
• Bosch Power Tools | Boschtools

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch GLM400C Handleiding

Beschikbare talen
