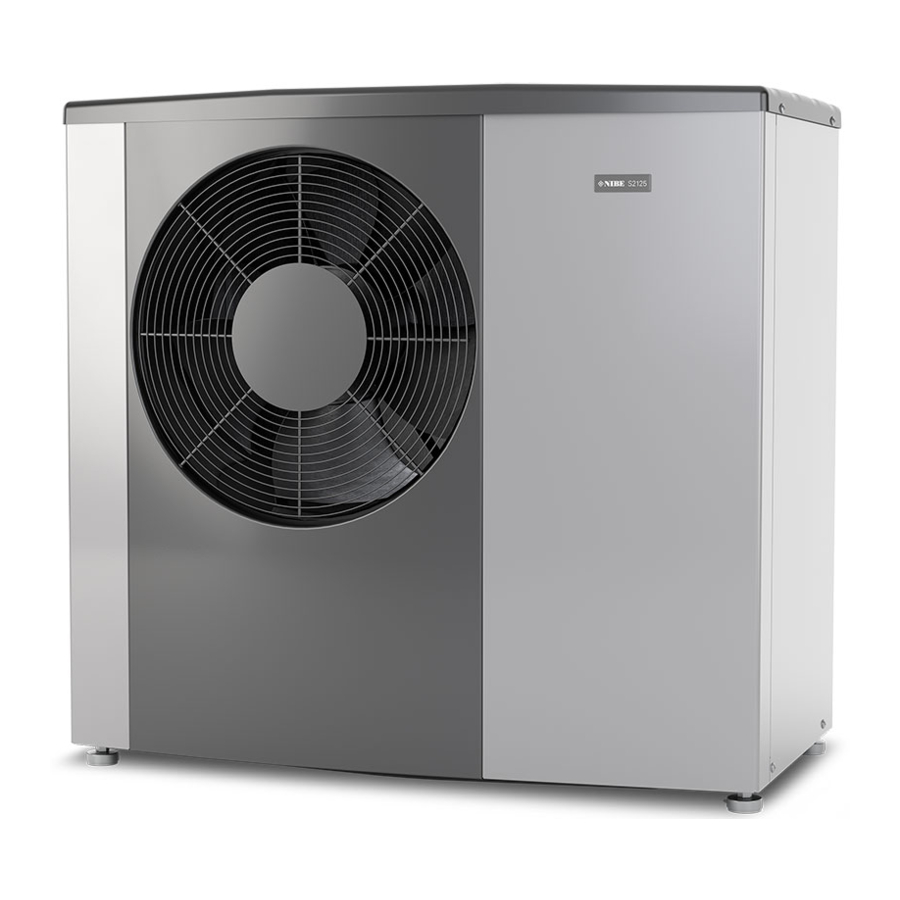

Nibe S2125 Handleiding
Installatiefunctie

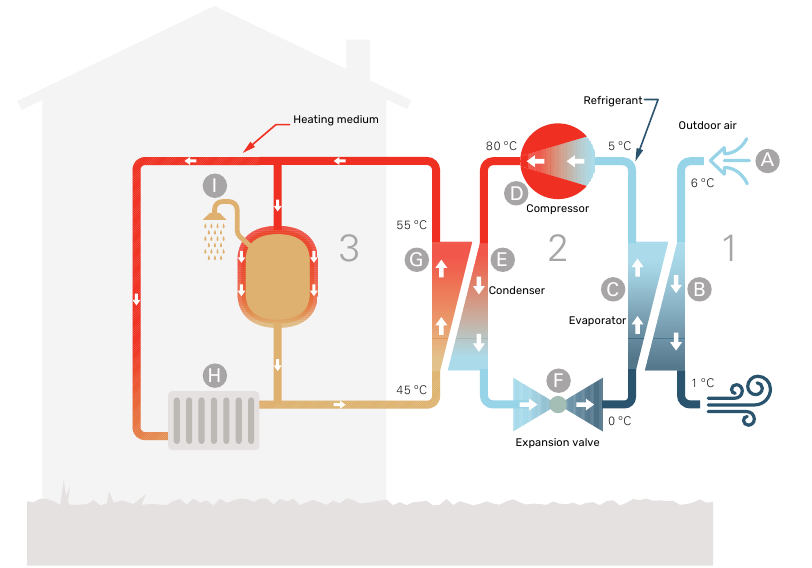

Een lucht/water warmtepompinstallatie gebruikt de buitenlucht om een huis te verwarmen. De omzetting van de energie van de buitenlucht in woningverwarming vindt plaats in drie verschillende circuits. Van de buitenlucht, (1), wordt gratis warmte-energie onttrokken en naar de warmtepomp getransporteerd. De warmtepomp verhoogt de lage temperatuur van de onttrokken warmte tot een hoge temperatuur in het koelmiddelcircuit, (2). De warmte wordt verdeeld over het gebouw in het verwarmingsmediumcircuit, (3).
De temperaturen zijn slechts voorbeelden en kunnen variëren tussen verschillende installaties en tijd van het jaar.
Buitenlucht
- De buitenlucht wordt in de buitenunit gezogen.
- De ventilator leidt vervolgens de lucht naar de verdamper van de buitenunit. Hier geeft de lucht thermische energie af aan het koelmiddel en daalt de temperatuur van de lucht. De koude lucht wordt vervolgens uit de buitenunit geblazen.
Koelmiddelcircuit
- In een gesloten systeem in de buitenunit circuleert een gas (een koelmiddel), dat ook de verdamper passeert. Het koelmiddel heeft een zeer laag kookpunt. In de verdamper verzamelt het koelmiddel de warmte-energie van de buitenlucht en begint te koken.
- Het gas dat tijdens het koken wordt geproduceerd, wordt naar een elektrisch aangedreven compressor geleid. Wanneer het gas wordt samengeperst, neemt de druk toe en stijgt de temperatuur van het gas aanzienlijk, van 0°C tot ca. 80°C.
- Vanuit de compressor wordt gas in een warmtewisselaar, condensor, geperst, waar het warmte-energie afgeeft aan de binnenmodule, waarna het gas afkoelt en weer condenseert tot een vloeibare vorm.
- Omdat de druk nog steeds hoog is, kan het koelmiddel een expansieventiel passeren, waar de druk daalt, zodat het koelmiddel terugkeert naar zijn oorspronkelijke temperatuur. Het koelmiddel heeft nu een volledige cyclus voltooid. Het wordt weer naar de verdamper geleid en het proces wordt herhaald.
Verwarmingsmediumcircuit
- De warmte-energie die het koelmiddel in de condensor produceert, wordt onttrokken door het verwarmingsmedium van de binnenunit, water, dat wordt verwarmd tot ca. 55°C (aanvoertemperatuur).
- Het verwarmingsmedium circuleert in een gesloten systeem en transporteert de warmte-energie van het verwarmde water naar de radiatoren/verwarmingsspiralen van het huis.
- De geïntegreerde laadspiraal van de binnenmodule bevindt zich in het boilergedeelte. Het water in de spiraal verwarmt het omringende sanitair warm water.
Bediening van S2125
S2125 wordt op verschillende manieren bediend, afhankelijk van uw systeem. U bedient de warmtepomp via uw binnenmodule of bedieningsmodule.
Zie de installateurshandleiding voor de binnenmodule/bedieningsmodule.
Tijdens de installatie past de installateur de nodige instellingen voor de warmtepomp aan in de binnenmodule of bedieningsmodule, zodat de warmtepomp optimaal werkt in uw systeem.
Onderhoud van S2125
Regelmatige controles
Wanneer uw warmtepomp buiten staat, is enig extern onderhoud vereist.
Onvoldoende onderhoud kan ernstige schade aan S2125 veroorzaken, wat niet onder de garantie valt.
CONTROLE VAN ROOSTERS EN BODEMPLAAT OP S2125
Controleer het hele jaar door regelmatig of het rooster niet verstopt is door bladeren, sneeuw of iets anders.
U moet extra waakzaam zijn tijdens winderige omstandigheden en/of in geval van sneeuw, omdat het rooster LEK verstopt kan raken.
Controleer of de achterkant vrij is van vuil en bladeren.
Controleer ook of de afvoergaten in de bodemplaat vrij zijn van vuil en bladeren.
Controleer regelmatig of condenswater correct wordt afgevoerd via de condenswaterafvoer. Vraag uw installateur om hulp indien nodig.

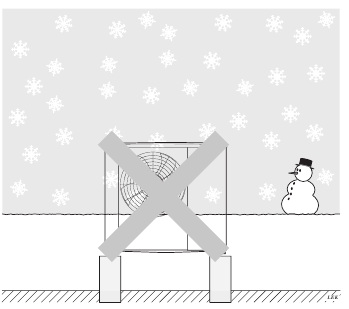

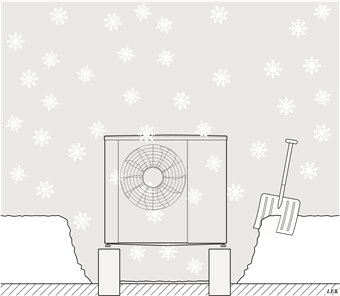

Sneeuw- en ijsvrij houden
Voorkom dat er sneeuw ophoopt en de roosters en afvoergaten op S2125 bedekt.
Sneeuw- en/of ijsvrij houden.
REINIGING VAN DE BUITENBEHUIZING
Indien nodig kan de buitenbehuizing worden gereinigd met een vochtige doek.
Er moet op worden gelet dat de warmtepomp niet bekrast raakt tijdens het reinigen. Vermijd het spuiten van water in de roosters of de zijkanten, zodat er geen water in S2125 binnendringt. Voorkom dat S2125 in contact komt met alkalische reinigingsmiddelen.
ACTIVEREN VAN DE VEILIGHEIDSKLEP (FL2)
De veiligheidsklep moet regelmatig worden geactiveerd om vuil te verwijderen en te controleren of deze niet verstopt is. Vergeet niet om ook te controleren of de ontluchtingsklep werkt.
In geval van lange stroomonderbrekingen
In geval van langdurige stroomuitval raden we aan om het deel van het verwarmingssysteem dat zich buiten bevindt, leeg te laten lopen. Dit wordt gemakkelijker gemaakt als er afsluiters zijn geïnstalleerd. Vraag uw installateur als u het niet zeker weet.
LET OP! Koppel ook de terugslagklep (RM1.2) los om te voorkomen dat de condensor bevriest.
Stille modus
De warmtepomp kan worden ingesteld op "Stille modus" (Stille modus), wat het geluidsniveau van de warmtepomp vermindert. Deze functie kan helpen wanneer S2125 in geluidsgevoelige gebieden moet worden geplaatst. De functie mag slechts gedurende beperkte perioden worden gebruikt, omdat S2125 mogelijk niet zijn gedimensioneerde vermogen bereikt.
Ventilatorontijzing
VVM S / SMO S
Menu 4.11.3 - Ventilatorontijzing
VVM / SMO
Menu 4.9.7 - tools
VENTILATORONTIJZING Instelbereik: uit/aan
CONTINU VENTILATORONTIJZING Instelbereik: uit/aan
Ventilatorontijzing: Hier stelt u in of de functie "ventilatorontijzing" (ventilatorontijzing) wordt geactiveerd tijdens de volgende "actieve ontdooiing" (actieve ontdooiing). Dit kan worden geactiveerd als er ijs/sneeuw aan de ventilator, het rooster of de ventilatorkegel blijft kleven, wat kan worden opgemerkt door abnormaal ventilatorgeluid van de buitenunit.
"Ventilatorontijzing" (Ventilatorontijzing) betekent dat de ventilator, het rooster en de ventilatorkegel worden verwarmd met hete lucht uit de verdamper (EP1).
Continu ventilatorontijzing: Er is de mogelijkheid om terugkerende ontdooiing in te stellen. In dit geval zal elke tiende ontdooiing "Ventilatorontijzing" (Ventilatorontijzing) zijn. (Dit kan het jaarlijkse energieverbruik verhogen.)
De software updaten
Informatie over het updaten van de software is te vinden in de installateurshandleiding voor uw binnenmodule of bedieningsmodule.
Comfortstoringen
In de meeste gevallen noteert de binnenmodule/bedieningsmodule een storing (een storing kan leiden tot comfortstoringen) en geeft dit aan met alarmen en actie-instructies op het display.
Werkzaamheden achter afdekkingen die met schroeven zijn vastgezet, mogen alleen worden uitgevoerd door, of onder toezicht van, een gekwalificeerde installateur.
Probleemoplossing
Als de operationele storing niet op het display wordt weergegeven, kunnen de volgende tips worden gebruikt:
BASISACTIES
Controleer eerst het volgende:
- Alle toevoerkabels naar de warmtepomp zijn aangesloten.
- Groep- en hoofdzekeringen van de accommodatie.
- De aardlekschakelaar van het pand.
- De zekering / automatische beveiliging van de warmtepomp.
- De zekeringen van de binnenmodule/bedieningsmodule.
- De temperatuurbegrenzers van de binnenmodule/bedieningsmodule.
- Dat S2125 geen externe schade heeft.
IJSVORMING IN DE VENTILATOR, HET ROOSTER EN/OF DE VENTILATORKEGEL
Stel de functie "Ventilatorontijzing" (Ventilatorontijzing) in de binnenmodule/bedieningsmodule in. Zie voor meer informatie het hoofdstuk "Bediening – Warmtepomp EB101" in de installateurshandleiding.
Neem contact op met uw installateur als er problemen optreden.
WATER ONDER S2125 (GROTERE HOEVEELHEID)
- Plaats accessoire KVR om condenswater van de lucht/water warmtepomp af te voeren.
- Controleer of de waterafvoer via de condenswaterafvoer (KVR) werkt.
Belangrijke informatie
Voor de nieuwste versie van de productdocumentatie, zie www.nibe.co.uk.
Installatiegegevens
| Product | S2125 |
| Serienummer | |
| Installatiedatum | |
| Installateur | |
| Accessoires | |
Het serienummer moet altijd worden vermeld.
Certificering dat de installatie is uitgevoerd volgens de instructies in de bijgevoegde installateurshandleiding en de toepasselijke voorschriften.
Symbolen
Uitleg van symbolen die in deze handleiding kunnen voorkomen.
Dit symbool duidt op gevaar voor personen of machines.
LET OP!
Dit symbool duidt op belangrijke informatie over waar u op moet letten bij het onderhouden van uw installatie.
TIP!
Dit symbool duidt op tips over hoe u het gebruik van het product kunt vergemakkelijken.

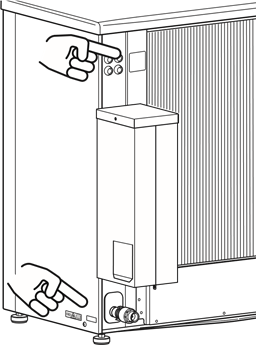

Serienummer
Het serienummer is te vinden op de achterklep en onderaan aan de zijkant.
LET OP!
U heeft het (14-cijferige) serienummer van het product nodig voor service en ondersteuning.
Landspecifieke informatie
VERENIGD KONINKRIJK
Deze installatie is onderworpen aan de goedkeuring van de bouwvoorschriften, informeer de lokale autoriteit over de intentie om te installeren.
Gebruik alleen vervangingsonderdelen die door de fabrikant worden aanbevolen.
Zie www.nibe.co.uk voor meer informatie.
