Algemeen

Om optimaal van uw warmtepomp FIGHTER 310P te profiteren, dient u het gedeelte "Voor huiseigenaren" in deze installatie- en onderhoudsinstructie door te lezen".

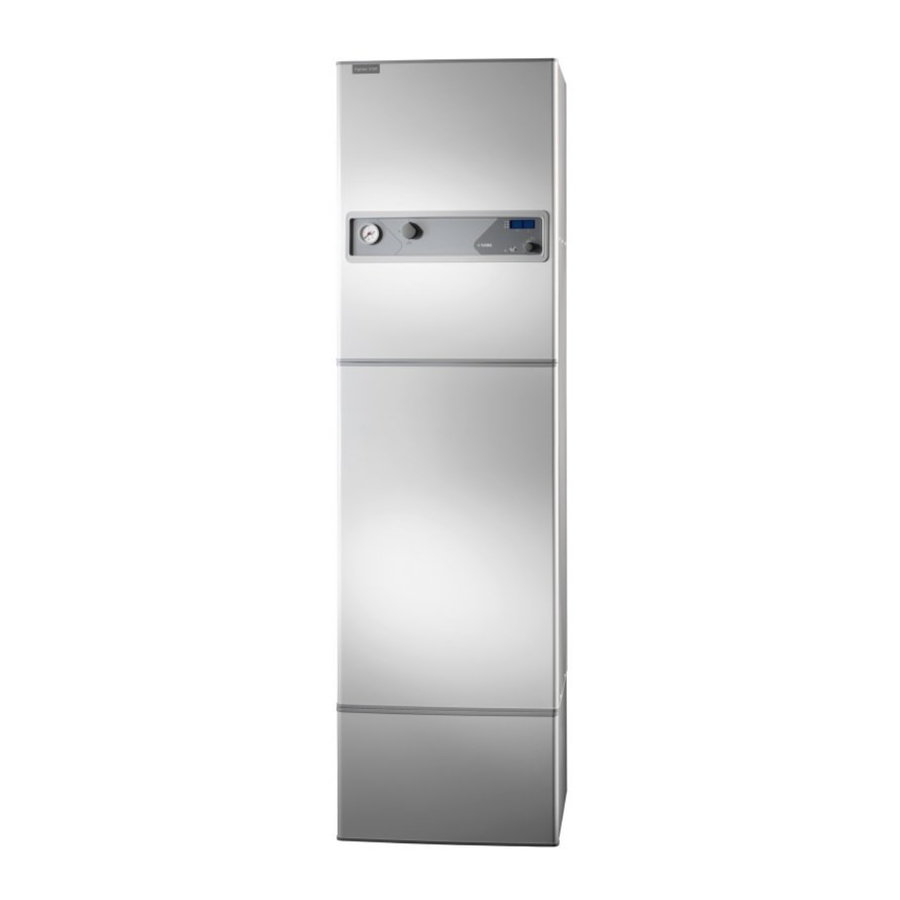

FIGHTER 310P is een warmtepomp voor afvoerlucht. Dit betekent dat hij de energie in de ventilatielucht verzamelt en deze gebruikt voor warm water en ruimteverwarming.
Een microprocessor zorgt ervoor dat de warmtepomp altijd efficiënt werkt.
FIGHTER 310P is een in Zweden gemaakt kwaliteitsproduct dat lang meegaat en betrouwbaar werkt zonder onaangename verrassingen.
In te vullen wanneer de warmtepomp is geïnstalleerd

Het serienummer (103) moet altijd worden vermeld bij alle correspondentie met NIBE. 089_ _ _ _ _ _ _ _ _ _ _

Installatiedatum

Installatie-ingenieurs

Gekozen vermogen, dompelaar

Instelling circulatiepomp

Ventilatorwaarde

Geselecteerde ventilatorkromme

Instelbare demperhoek

Instelling "Verwarmingskromme selectie"

Instelling "Verwarmingskromme offset"

Systeembeschrijving

Werkingsprincipe
FIGHTER 310P omvat een elektrische boiler met een met koper beklede waterverwarmer en een warmtepomp die energie terugwint uit de ventilatielucht. De teruggewonnen energie wordt aan de warmtepomp geleverd. De warmtepomp moet worden geïnstalleerd in een ventilatiesysteem dat bedoeld is voor mechanische afvoerlucht.
Het vermogen van de dompelaar is maximaal 9,0 kW (geleverd vermogen van 8,0 kW). 13,5 kW beschikbaar als extra optie.
Wanneer de afvoerlucht op kamertemperatuur door de verdamper stroomt, verdampt het koelmiddel vanwege zijn lage kookpunt. Op deze manier wordt de warmte in de kamerlucht overgedragen aan het koelmiddel.
Het koelmiddel wordt vervolgens in een compressor samengeperst, waardoor de temperatuur aanzienlijk stijgt.
Het warme koelmiddel wordt naar de condensor geleid, die zich in het boilerwater bevindt. Hier geeft het koelmiddel zijn warmte af aan het boilerwater, zodat de temperatuur daalt en het koelmiddel van toestand verandert van gas naar vloeistof.
Het koelmiddel gaat vervolgens via filters naar het expansieventiel, waar de druk en temperatuur verder worden verlaagd.
Het koelmiddel heeft nu zijn circulatie voltooid en keert terug naar de verdamper.

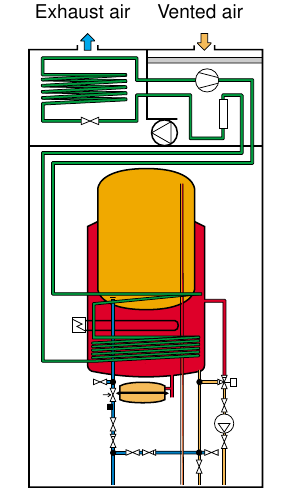

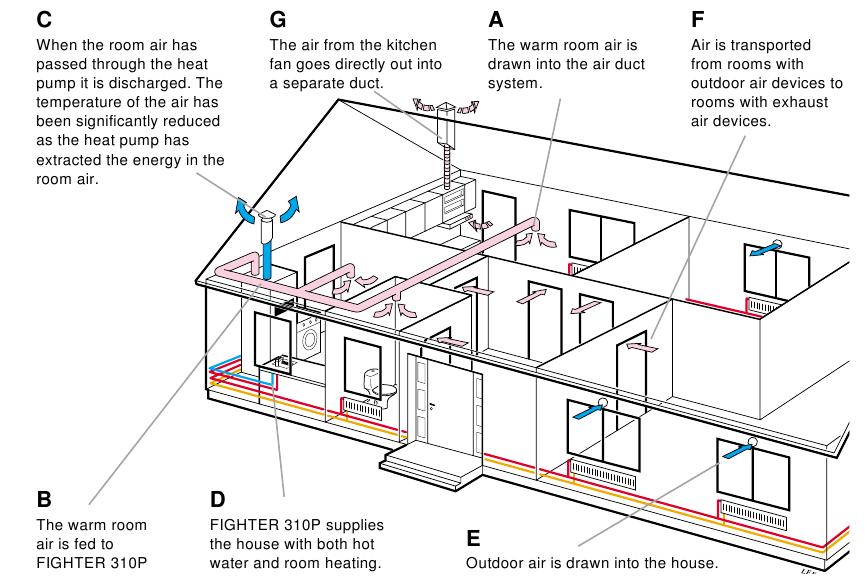

Systeemdiagram

Voorpaneel

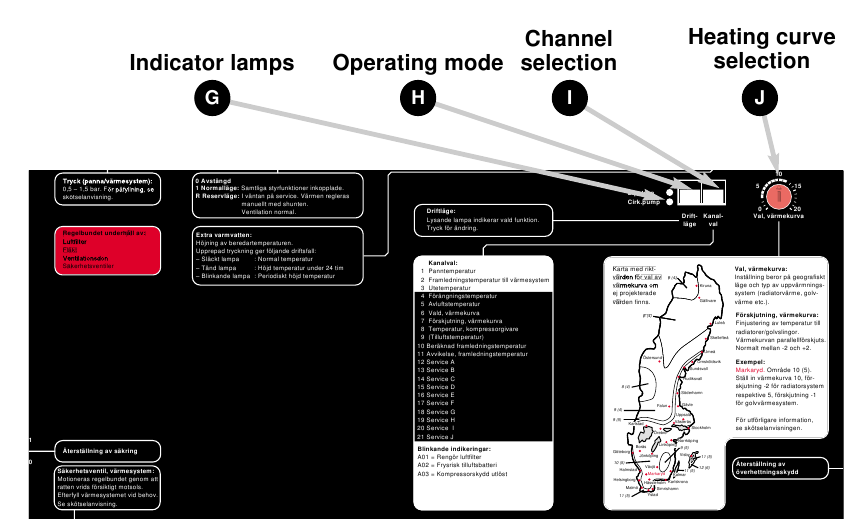

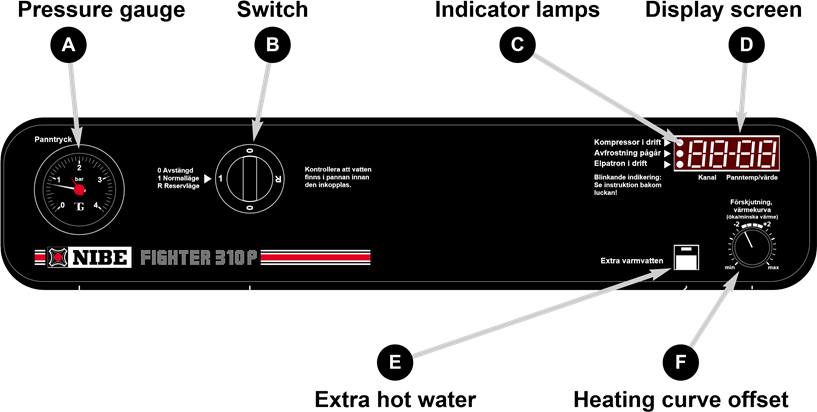

Bovenste (zichtbare) deel van het voorpaneel

Onderste (verborgen) deel van het voorpaneel

Functies op het voorpaneel

Zichtbare functies

1. Drukmeter
   Hier wordt de radiatorkringdruk weergegeven. De schaalverdeling is 0 - 4 bar. De normale druk is 0,5 - 1,5 bar.

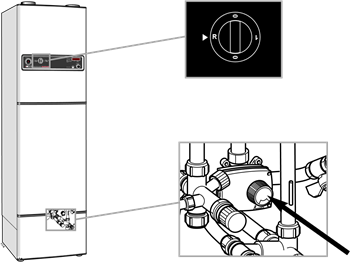

2. Aan/uit-schakelaar
   met 3 modi 0 - 1 - R:
   0 Warmtepomp uit.
   1 Normale modus. Alle bedieningsfuncties aangesloten.
   R Stand-by. Deze modus wordt gebruikt tijdens het opstarten en bij eventuele bedrijfsstoringen.
3. Indicatielampjes

   Bovenste lamp
   Brandt Compressor is in bedrijf.
   Knippert –
   Brandt niet Compressor is niet in bedrijf.
   Middelste lamp
   Brandt Automatisch ontdooien.
   Knippert – Brandt niet Normale modus.
   Onderste lamp
   Brandt Dompelaar is in bedrijf.
   Knippert Delen van de dompelaar zijn uitgeschakeld door een externe regelaar (belastingsmonitor, enz.).
   Brandt niet Dompelaar is niet in bedrijf.
4. Numeriek display
   In de normale modus wordt hier de boilertemperatuur weergegeven. De twee cijfers aan de linkerkant geven het "kanaalnummer" aan en de twee aan de rechterkant de aflezing/instelling van dat kanaal.
   In geval van een storing wordt een foutmelding afwisselend met kanaalnummer en waarde weergegeven. Zie "Omgaan met storingen" — "Indicaties op het numerieke display".
   LET OP! Bij het overschakelen van de stand-bymodus "R" naar de normale modus "1" kan het numerieke display korte tijd gedimd blijven. Dit kan ook voorkomen bij extreem lage buitentemperaturen.
5. Extra warm water
   Door op de knop "Extra warm water" (Extra warm water) te drukken, wordt de boilertemperatuur verhoogd tot ongeveer 60 °C, waardoor de watercapaciteit gedurende ongeveer 24 uur wordt vergroot. In deze modus brandt de ingebouwde lamp continu.
   Door nogmaals op de knop te drukken, wordt een permanente functie geactiveerd die de temperatuur van het warme water met regelmatige tussenpozen verhoogt. In deze modus knippert de ingebouwde lamp.
   Door nogmaals op de knop te drukken, worden de bovenstaande functies gereset.

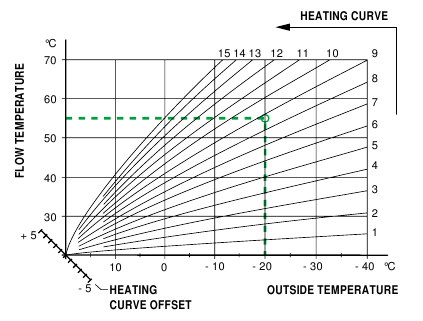

6. Verwarmingskromme offset
   Met de knop "Verwarmingskromme offset" (Verwarmingskromme offset) kunt u de offset van de verwarmingskromme en dus de kamertemperatuur wijzigen.

Verborgen functies

7. Bedrijfsmodusindicaties

   De twee lampjes naast de keuzeschakelaar voor de bedrijfsmodus geven de gekozen bedrijfsmodus aan. Dit moet niet worden verward met de indicatielampjes in het numerieke display.
   Bovenste lamp "Dompelaar"
   Brandt De dompelaar kan indien nodig worden aangesloten, d.w.z. wanneer de compressor niet in zijn eentje aan de verwarmingsbehoefte kan voldoen.
   Brandt niet De dompelaar is uitgeschakeld.
   Onderste lamp "Circulatiepomp"
   Brandt De circulatiepomp is in bedrijf.
   Brandt niet De circulatiepomp is niet in bedrijf. De shuntklep is in deze stand ook gesloten.
8. Bedrijfsmodus
   Wanneer de warmtepomp wordt gestart, zijn alle functies (dompelaar, circulatiepomp en automatisch verwarmingsregelsysteem) actief.
   Door eenmaal op de knop "Bedrijfsmodus" (Bedrijfsmodus) te drukken, wordt de dompelaar uitgeschakeld.
   Door er nogmaals op te drukken, wordt ook de circulatiepomp gestopt.
   Door er nogmaals op te drukken, worden de dompelaar en de circulatiepomp opnieuw aangesloten.
9. Kanaalselectie
   Gebruik de knop "Kanaalselectie" (Kanaalselectie) om vooruit door de displayvensterkanalen te bladeren om de gewenste aflezing of instelling te zien. Beschikbare aflezingen/instellingen zijn onder meer:
   1. Boilertemperatuur
   2. Aanvoertemperatuur
   3. Buitentemperatuur

5. Afvoerluchttemperatuur
   Normaal gesproken toont de display altijd kanaal 1. Wanneer u door de kanalen hebt gebladerd, keert kanaal 1 na een tijdje terug.

10. Verwarmingskromme selectie
    Gebruik de knop "Verwarmingskromme selectie" (Verwarmingskromme selectie) om het automatische verwarmingsregelsysteem in te stellen; zie onder "Kamertemperatuur".

Kamertemperatuur

Automatisch verwarmingsregelsysteem
De binnentemperatuur is afhankelijk van verschillende factoren. Tijdens het warme seizoen zijn zonnestraling en warmte die wordt afgegeven door mensen en apparatuur voldoende om het huis warm te houden. Wanneer het buiten kouder wordt, moet het verwarmingssysteem worden gestart. Hoe kouder het wordt, hoe warmer de radiatoren moeten zijn.
Deze aanpassing gebeurt automatisch, maar de basisinstellingen moeten eerst op de boiler worden gedaan, zie het gedeelte "Kamertemperatuur" "Standaardinstelling".

Standaardinstelling
De basisverwarming wordt ingesteld met de knop "Verwarmingskromme selectie" (Verwarmingskromme selectie) en met de knop "Verwarmingskromme offset" (Verwarmingskromme offset).
Als u de juiste instellingen niet kent, gebruikt u de basisgegevens van de kaart tegenover.
Als de vereiste kamertemperatuur niet wordt bereikt, kan een aanpassing nodig zijn.
LET OP! Wacht één dag tussen de instellingen, zodat de temperaturen de tijd hebben om te stabiliseren.

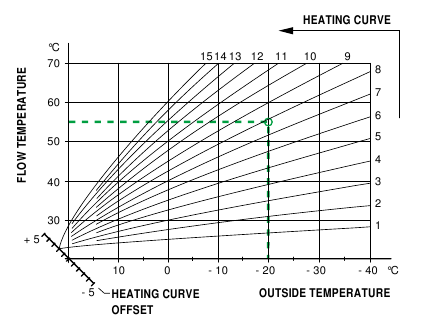

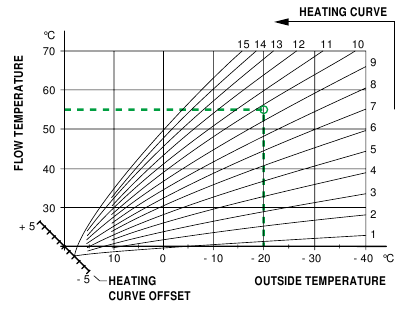

Aanpassing van basisinstellingen.
Koude weersomstandigheden
Als de kamertemperatuur laag is, verhoogt u de instelling voor de selectie van de verwarmingskromme met één stap.
Als de kamertemperatuur hoog is, verlaagt u de instelling voor de selectie van de verwarmingskromme met één stap.

Warme weersomstandigheden
Als de kamertemperatuur laag is, verhoogt u de instelling voor de offset van de verwarmingskromme met één stap.
Als de kamertemperatuur hoog is, verlaagt u de instelling voor de offset van de verwarmingskromme met één stap.

De kamertemperatuur wijzigen
De kamertemperatuur handmatig wijzigen.
Als u de binnentemperatuur tijdelijk of permanent wilt verlagen of verhogen ten opzichte van de eerder ingestelde temperatuur, draait u de knop "Verwarmingskromme offset" (Verwarmingskromme offset) respectievelijk tegen de klok in of met de klok mee. Eén schaalmarkering komt overeen met een verandering van ongeveer één graad in de kamertemperatuur.
LET OP! Een verhoging van de kamertemperatuur kan worden verhinderd door de radiatorknop of vloerverwarmingsthermostaten, indien dit het geval is, moeten deze worden verhoogd.

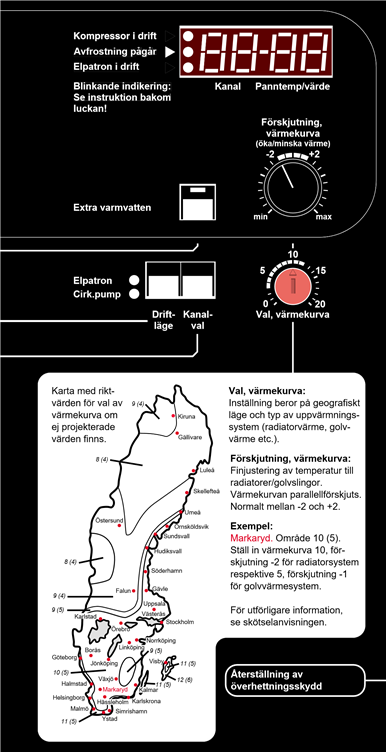

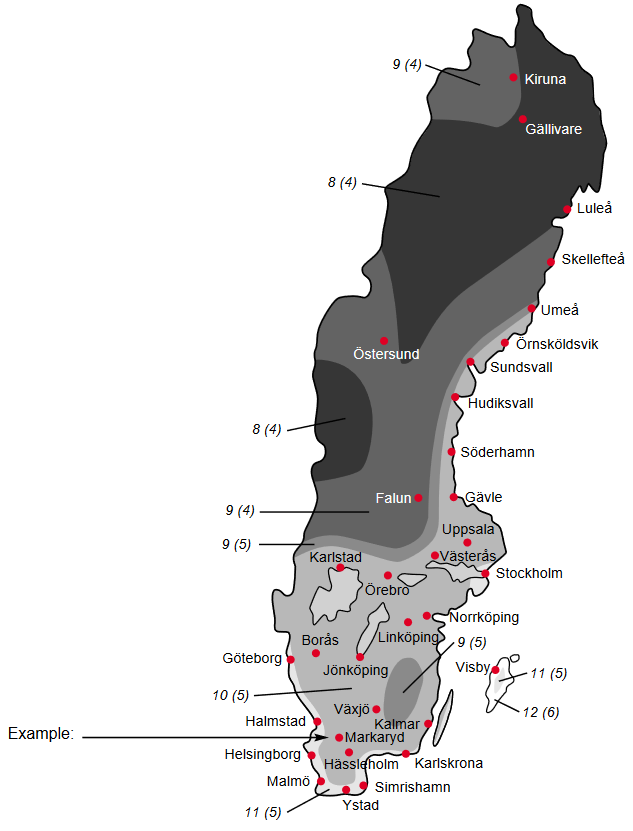

Basiswaarden voor het automatische verwarmingsregelsysteem
De waarden op de kaart gelden voor de "Verwarming De lagere waarden in het noorden van Zweden zijn te danken aan krommeselectie". de lagere ontwerp buitentemperatuur.
De eerste waarde geldt voor lage temperatuur * radiatorsystemen. "Verwarmingskromme offset" is ingesteld op -2.
De waarde tussen haakjes verwijst naar vloerverwarmingssystemen** die zijn geïnstalleerd in betonnen vloerconstructies. Wanneer het systeem is geïnstalleerd in een houten vloerconstructie, kunt u het nummer voor de haakjes gebruiken, maar deze waarde moet met twee eenheden worden verlaagd. In deze gevallen is de "Verwarmingskromme offset" ingesteld op -1.
De kaartwaarden zijn meestal een goed uitgangspunt en betreffen een geschatte kamertemperatuur van 20 °C. De waarden kunnen later indien nodig worden aangepast.
De lagere waarden in het noorden van Zweden zijn te danken aan de lagere ontwerp buitentemperatuur.

Voorbeelden van basisgegevensselectie:

1. Huis met lage temperatuur* radiatorsystemen
   Markaryd = Gebied 10 (5). Stel de knop "Verwarmingskromme selectie" (Verwarmingskromme selectie) in op 10 en de knop "Verwarmingskromme offset" (Verwarmingskromme offset) op -2.
2. Huis met vloerverwarming** geïnstalleerd in een betonnen vloerconstructie
   Markaryd = Gebied 10 (5). Stel de knop "Verwarmingskromme selectie" (Verwarmingskromme selectie) in op 5 en de knop "Verwarmingskromme offset" (Verwarmingskromme offset) op -1".
3. Huis met vloerverwarming** geïnstalleerd in een houten vloerconstructie
   Markaryd = Gebied 10 (5). Stel de knop "Verwarmingskromme selectie" (Verwarmingskromme selectie) in op 8 (10-2=8) en de knop "Verwarmingskromme offset" (Verwarmingskromme offset) op -1".

* Een lage temperatuur radiatorsysteem verwijst naar een systeem waarbij de aanvoertemperatuur 55 °C moet zijn op de koudste dag.
** Vloerverwarming kan zeer verschillend worden gedimensioneerd. Voorbeelden 2 en 3 hierboven verwijzen naar een systeem waarbij de aanvoertemperatuur ongeveer 35 - 40 °C resp. 45 - 50 °C moet zijn op de koudste dag.

Onderhoudsroutines

De warmtepomp en de ventilatiekanalen vereisen regelmatig onderhoud waarbij de volgende punten moeten worden gecontroleerd.

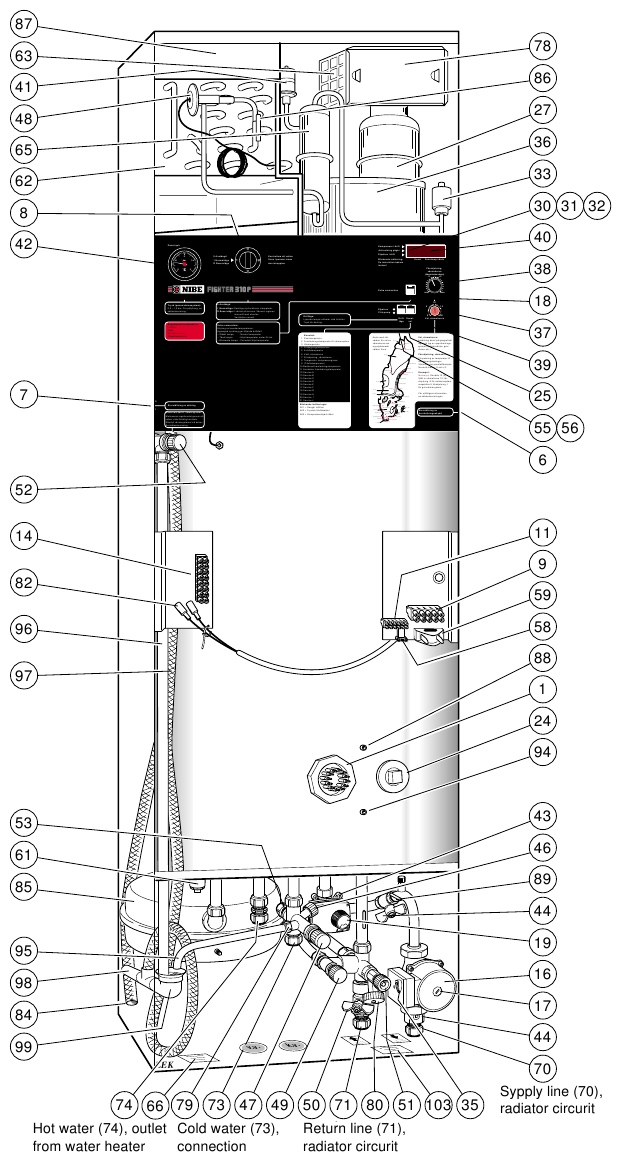

De nummers tussen haakjes verwijzen naar het hoofdstuk "Locaties van componenten".

Het luchtfilter reinigen
Het luchtfilter van de warmtepomp moet regelmatig (ongeveer drie keer per jaar) worden gereinigd door het eruit te halen en het vuil eraf te schudden. Als het filter erg vuil is, draait u het ondersteboven en wast u het voorzichtig met water.

• Zet de schakelaar op "0".
• Open de bovenste voorklep door deze aan de onderkant naar buiten te trekken en vervolgens omhoog te tillen.
• Maak de filterhouder los door de twee zwarte knoppen een kwartslag tegen de klok in te draaien.
• Trek de houder eruit, haal het filter eruit en schud het vuil eraf. Controleer of het filter niet beschadigd is. Nieuwe originele filters kunnen worden besteld bij NIBE.
• De montage vindt plaats in omgekeerde volgorde.

De interval tussen de reinigingsbeurten varieert en is afhankelijk van de hoeveelheid stof in de afvoerlucht. De intervallen mogen niet zo lang zijn dat een alarmcode "A-01" op het numerieke display verschijnt. Als dit gebeurt, is het filter verstopt en moet het onmiddellijk worden schoongemaakt.

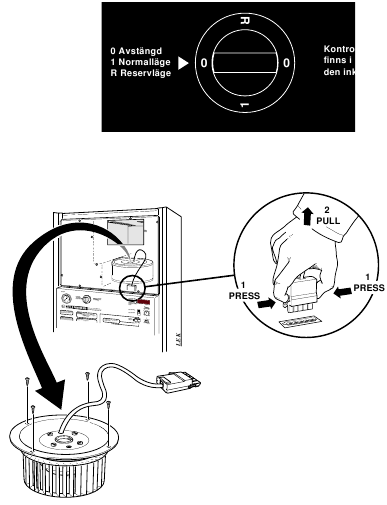

De ventilator reinigen
Reinig de ventilator eenmaal per jaar door hem uit de warmtepomp te halen en de bladen voorzichtig schoon te borstelen.

• Zet de schakelaar op "0".
• Open de bovenste voorklep door deze aan de onderkant naar buiten te trekken en vervolgens omhoog te tillen.
• Om de binnenste rechterklep te openen, draait u de schroeven in de buitenste randen van de klep los.
• De ventilator wordt verwijderd door de vier schroeven los te draaien zoals afgebeeld en de kabelconnector van de ventilator los te koppelen.
• Na het verwijderen van de ventilator controleert u de condensbak onder de verdamper. Controleer tegelijkertijd of de aansluiting van de condensslang niet geblokkeerd is.
• De montage vindt plaats in omgekeerde volgorde.

LET OP! Vermijd het vervormen van de ventilatorbladen, omdat dit onbalans veroorzaakt. Gebruik geen water of reinigingsmiddelen.

De ventilatieroosters reinigen

De ventilatieroosters van het gebouw moeten regelmatig met een kleine borstel worden gereinigd om de juiste ventilatie te behouden.
De instellingen van het apparaat mogen niet worden gewijzigd.
LET OP! Als u meer dan één ventilatierooster verwijdert om schoon te maken, verwissel ze dan niet.
Controleer of de ventilatieopening (84) achter de onderste voorklep niet geblokkeerd is. Reinig indien nodig.

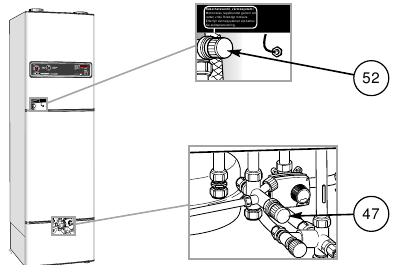

De veiligheidskleppen controleren

FIGHTER 310P heeft twee veiligheidskleppen, één voor het verwarmingssysteem en één voor de boiler.
De veiligheidsklep van het verwarmingssysteem (52) moet volledig dicht zijn, maar de veiligheidsklep van de boiler (47) kan af en toe wat water afgeven nadat er warm water is gebruikt. Dit komt doordat het koude water dat de boiler binnenkomt om het warme water te vervangen, uitzet wanneer het wordt verwarmd, waardoor de druk stijgt en de veiligheidsklep opent.
Beide veiligheidskleppen moeten ongeveer vier keer per jaar worden gecontroleerd. Controleer één klep tegelijk als volgt:

• Open de klep.
• Controleer of er water door de klep stroomt.
• Sluit de klep.
• Het verwarmingssysteem moet mogelijk worden bijgevuld na het controleren van de veiligheidsklep (52), zie het hoofdstuk "Inbedrijfstelling en afstelling" "Het verwarmingssysteem vullen".

Manometer
De manometer moet tussen de begin druk van het expansievat (normaal 0,5 bar) en 2,5 bar (25 mvp) staan. Zie "Inbedrijfstelling en afstelling"

Temperatuur afvoerlucht

Controleer of de temperatuur van de afvoerlucht (kanalen 5) duidelijk lager is dan de kamertemperatuur wanneer de compressor in werking is, zie ook het hoofdstuk "Omgaan met storingen" "Hoge temperatuur afvoerlucht". Het is normaal dat de temperatuur van de afvoerlucht varieert.

Algemene punten voor de installateur

Transport en opslag
De warmtepomp moet verticaal en droog worden getransporteerd en opgeslagen.

Behandeling
De warmtepomp bevat een licht ontvlambaar koelmiddel. Speciale zorg moet worden betracht tijdens de behandeling, installatie, service, reiniging en sloop om schade aan het koelsysteem te voorkomen en daarmee het risico op lekkage te verminderen.

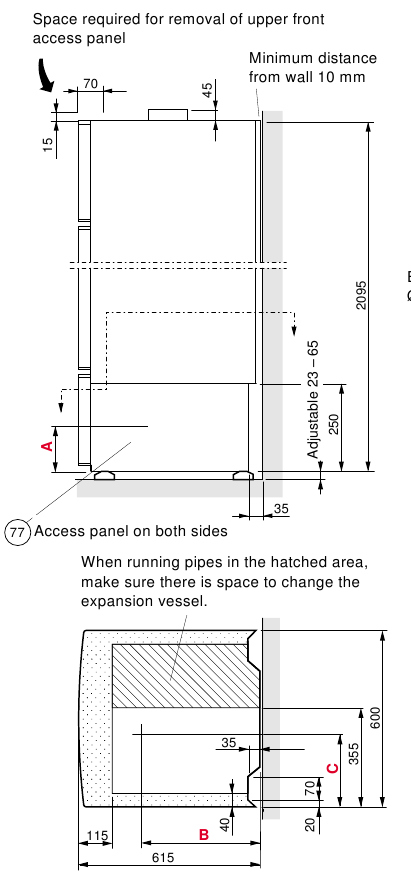

De warmtepomp opstellen
De warmtepomp kan het beste met de achterkant ongeveer 10 mm van een buitenmuur in een bijkeuken of iets dergelijks worden geplaatst om geluidsoverlast te minimaliseren. Als dit niet mogelijk is, moet een muur die grenst aan een slaapkamer of een andere ruimte waar geluid een probleem zou zijn, worden vermeden. Ongeacht de plaatsing moet de muur geluidsgeïsoleerd zijn.
LET OP! De afstand tussen de warmtepomp en de muur moet minimaal 10 mm zijn.
Leid leidingen zo dat ze niet zijn bevestigd aan een binnenmuur die grenst aan een slaapkamer of woonkamer.

Maximale boiler- en radiatorvolumes

Het volume van het expansievat (85) is 12 liter en staat standaard onder een druk van 0,5 bar (5 mvp). Als gevolg hiervan is de maximaal toegestane hoogte "H" tussen het vat en de hoogste radiator 5 meter; zie afbeelding
Als de standaard begindruk in het drukvat niet hoog genoeg is, kan deze worden verhoogd door lucht toe te voegen via de klep in het expansievat. De begindruk van het expansievat moet in het inspectiedocument worden vermeld.
Elke verandering in de begindruk beïnvloedt het vermogen van het expansievat om de uitzetting van het water te verwerken.
Het maximale systeemvolume exclusief de boiler is 285 liter bij de bovenstaande begindruk.

Inspectie van de installatie
De huidige voorschriften vereisen dat de verwarmingsinstallatie wordt geïnspecteerd voordat deze in gebruik wordt genomen. De inspectie moet worden uitgevoerd door een daartoe bevoegd persoon. Het bovenstaande is van toepassing op installaties met een gesloten expansievat. Een nieuwe inspectie moet worden uitgevoerd bij het vervangen van de warmtepomp of het expansievat.

Temperaturen in FIGHTER 310P

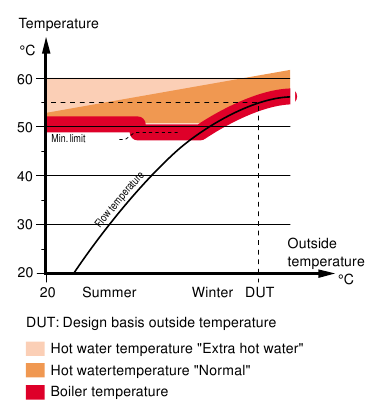

Normale temperatuurniveaus in boiler of waterverwarmer.

De temperatuur van het warme water in de boiler kan variëren tussen ongeveer 50 en 65°C.
De knop "Extra warm water" (18) op het voorpaneel wordt gebruikt om de warmwatercapaciteit te verhogen.

Leidingaansluitingen

Algemeen
De leidinginstallatie moet worden uitgevoerd in overeenstemming met de geldende normen en richtlijnen.
Het systeem vereist een dimensionering van het radiatorcircuit voor lage temperatuur. Bij DUT zijn de hoogste aanbevolen temperaturen 55°C op de aanvoerleiding en 45°C op de retourleiding.
Wanneer de circulatiepomp draait, mag de stroming in het radiatorcircuit niet volledig worden gestopt. Met andere woorden, in een systeem waar de radiatorstroming kan stoppen omdat alle thermostatische kleppen sluiten, moet er een bypass-klep zijn om de circulatiepomp te beschermen.
Het totale volume is 240 liter, met 170 liter in de boiler en 70 liter in de ruimte met dubbele mantel.
Het drukvat in de FIGHTER 310P is goedgekeurd voor maximaal 9,0 bar (0,9 MPa) in de boiler en 2,5 bar (0,25 MPa) in de ruimte met dubbele mantel.
Overloopwater van de opvangbak van de verdamper en veiligheidskleppen gaat via niet-onder-druk staande opvangbuizen naar een afvoer, zodat spatten met heet water geen letsel kunnen veroorzaken.
LET OP!
Het leidingwerk moet worden doorgespoeld voordat de warmtepomp wordt aangesloten, zodat eventuele verontreinigingen de onderdelen niet beschadigen.

Aansluiten
Andere warmtebronnen kunnen worden aangesloten op de FIGHTER 310P. Accessoires zijn nodig. Neem contact op met NIBE AB voor informatie.

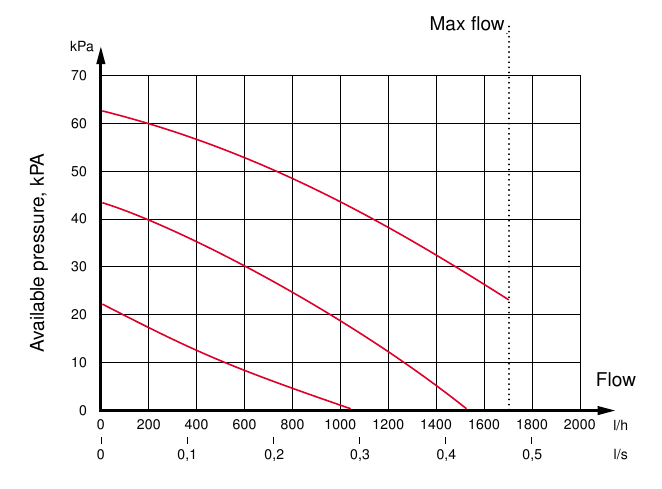

Diagrammen van pomp en drukval

Ventilatieaansluiting

Ventilatiedebiet
FIGHTER 310P is zo aangesloten dat alle ventilatielucht behalve de keukenventilator de verdamper (62) in de warmtepomp passeert. Het laagste ventilatiedebiet volgens de geldende normen is 0,35 l/s per m² vloeroppervlak. Voor optimale warmtepomp prestaties mag het ventilatiedebiet niet minder zijn dan 100 m³/h. (28 l/s).
De installatieruimte van de warmtepomp moet worden geventileerd met minimaal 36 m³/h (10 l/s).
FIGHTER 310P is uitgerust met een ventilatieopening in de basis. Als gevolg hiervan wordt een luchtstroom van ongeveer 5 m³/h (1,4 l/s) rechtstreeks uit de ruimte gehaald waar de warmtepomp is geïnstalleerd.
Het wijzigen van de ventilatiecapaciteit wordt beschreven onder "Elektrische aansluiting" "De ventilatorcapaciteit instellen". Zie ook "Schakelschema". De nummering van de curven verwijst naar de aansluitpennen van de ventilatortransformator.

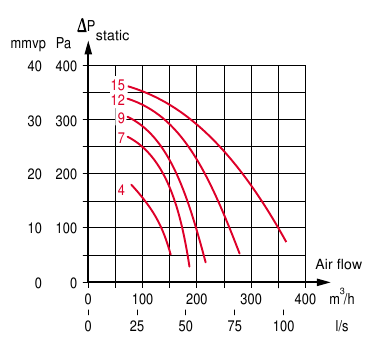

Ventilatordiagram
Het onderstaande diagram toont de beschikbare ventilatiecapaciteit.

Kanaalinstallatie
Om te voorkomen dat ventilatorgeluid wordt overgedragen naar de afvoerventilatoren, kan het een goed idee zijn om een ​​geluiddemper in het kanaal te installeren. Dit is vooral belangrijk als er afvoerventilatoren in slaapkamers zijn.
Omdat de warmtepomp een brandbaar koelmiddel in de vorm van propaan (R290) bevat, moet het luchtkanaalsysteem geaard zijn. Dit gebeurt door een goede elektrische verbinding te maken met de afvoerlucht- en ontluchtingskanalen met de twee meegeleverde aardingskabels. De kabels moeten vervolgens worden aangesloten op de aardingsbouten bovenop de bovenste afdekking.
Aansluitingen moeten worden gemaakt via flexibele slangen, die zo moeten worden geïnstalleerd dat ze gemakkelijk te vervangen zijn. Het afvoerkanaal moet over de gehele lengte voorzien zijn van dampdichte isolatie. Er moet worden gezorgd voor inspectie van het kanaal. Zorg ervoor dat er geen vernauwingen van de doorsnede zijn in de vorm van vouwen, strakke bochten enz., Aangezien dit de ventilatiecapaciteit zal verminderen. Alle verbindingen in het kanaal moeten worden afgedicht en popnagels om lekkage te voorkomen.
Het luchtkanaalsysteem moet minimaal lucht dichtheidsklasse B hebben.
LET OP!
Een kanaal in een gemetselde schoorsteen mag niet worden gebruikt voor afvoerlucht.

Afvoerkanaal
Het afvoerkanaal mag niet worden aangesloten op FIGHTER 310P.

Aanpassing
Om de noodzakelijke luchtverversing in elke ruimte van het huis te verkrijgen, moeten de afvoerventilatoren correct worden gepositioneerd en afgesteld. Een defecte ventilatie-installatie kan leiden tot een verminderde warmtepomprendement en dus een slechtere bedrijfseconomie, en kan leiden tot schade aan het huis.

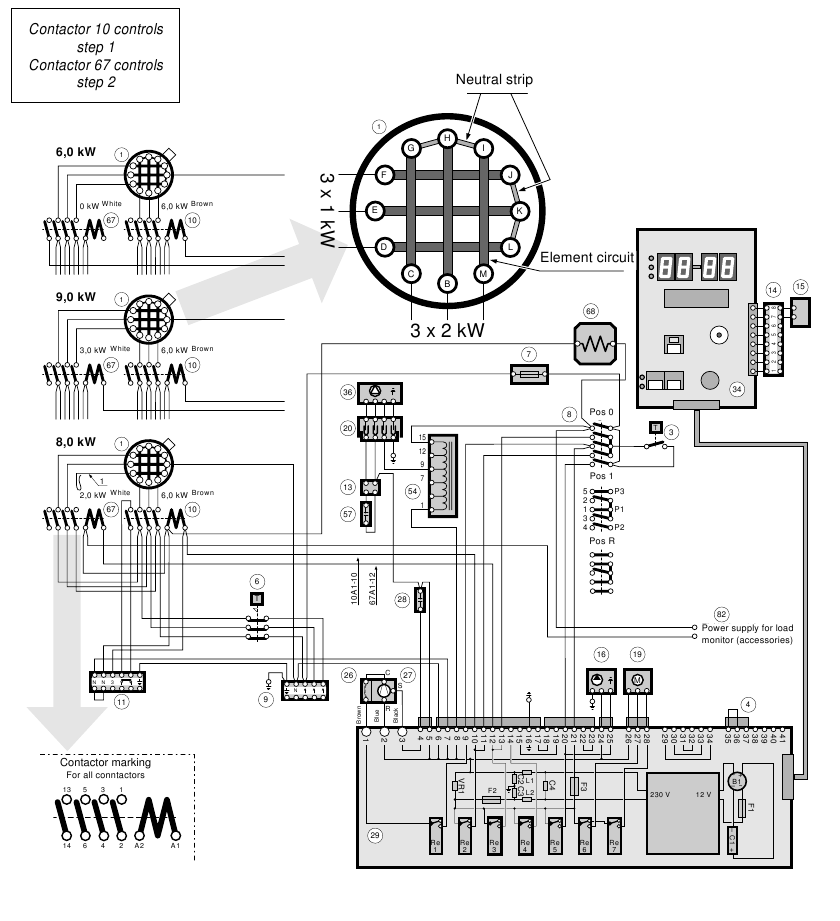

Elektrische aansluitingen

Aansluiting
Alle elektrische apparatuur, behalve de buitensensor, is in de fabriek aangesloten.
Koppel de warmtepomp los voordat u de huisbedrading isoleert.
LET OP!
De schakelaar (8) mag niet van "0" worden verplaatst totdat de boiler met water is gevuld. De temperatuurbegrenzer, thermostaat, compressor en het dompelelement kunnen anders beschadigd raken.
De voeding naar de warmtepomp is aangesloten op aansluiting (9) via een trekontlasting. Aansluiting mag niet worden uitgevoerd zonder toestemming van de elektriciteitsleverancier en onder toezicht van een gekwalificeerde elektricien. De kabelinvoerkanaal is gedimensioneerd voor kabel met een max. Ø 19 mm.
Het vermogen wordt geregeld via een contactor die wordt bediend door een microprocessor.
De temperatuurbegrenzer (6) onderbreekt de toevoer naar het dompelelement als de temperatuur stijgt tot tussen 90 en 100°C; deze kan handmatig worden gereset door op de knop op de temperatuurbegrenzer te drukken.
LET OP!
Reset de temperatuurbegrenzer, deze is mogelijk tijdens transport uitgevallen.
Het automatische verwarmingsregelsysteem, de circulatiepomp (16) en de bijbehorende bekabeling zijn intern beveiligd met een miniatuur stroomonderbreker (7).
LET OP! Elektrische installatie en service moeten worden uitgevoerd onder toezicht van een gekwalificeerde elektricien. De elektrische installatie en bedrading moeten voldoen aan de geldende voorschriften.

Vermogensclassificatie zoals ingesteld in de fabriek
Standaard is het uitgangsvermogen van het dompelelement 9,0 kW.
Het geleverde vermogen is 8,0 kW. Een upgradekit tot maximaal 13,5 kW is beschikbaar als extra optie.
Schakelen tussen verschillende vermogens gebeurt door het voorpaneel te openen (zie onder "Service" — "Het voorpaneel openen") en bepaalde kabels te verplaatsen zoals beschreven onder "Elektrisch schema", "Het vermogen wijzigen".

De temperatuurbegrenzer resetten
De temperatuurbegrenzer is toegankelijk achter de bovenste voorklep en bevindt zich rechts van het paneel. De temperatuurbegrenzer wordt gereset door de knop stevig in te drukken.
Het resetten van de temperatuurbegrenzer mag alleen worden uitgevoerd door een gekwalificeerde installateur na controle van de elektrische apparatuur.

Maximale fasestroom

Dompelelement	uitgangMax. belasting	Groepzekering
(kW)	fase (A)	(A)
6,0	12,4	16
8,0	13,0	16
9,0	16,7	20

De buitensensor aansluiten
Installeer de buitensensor in de schaduw op een muur gericht naar het noorden of noordwesten, zodat deze niet wordt beïnvloed door de ochtendzon. De sensor is aangesloten met een tweedraads kabel op de aansluiting (14) posities "7" en "8".
Als een buis wordt gebruikt, moet deze worden afgedicht om condensatie in de sensorcapsule te voorkomen.

De ventilatorcapaciteit instellen
De ventilatorcapaciteit wordt geselecteerd door een witte kabel van de afzuigventilator aan te sluiten op de vereiste aansluiting op de ventilatortransformator (54). Het is handig om dit te doen bij het afstellen van de ventilatie. Zie onder "Ventilatieaansluiting" - "Ventilatordiagram" en "Service" - "Het voorpaneel openen".


Aansluitspanning (V)

4	115
7	140
9	160
12	185
15	230

Het blokkeren van de werking van het dompelelement
Normaal gesproken mag het dompelelement werken, zelfs als de compressor is uitgeschakeld omdat de stoptemperatuur is bereikt (onder de voorwaarde dat het dompelelement is aangesloten via de bedrijfsmodus selector). Bovendien mag de aanvoertemperatuur zo hoog zijn als 65°C. Deze functies kunnen worden uitgeschakeld door op de knop op de microprocessorkaart te drukken (veerbelast). Om dit te doen, verwijdert u het stuk rubber dat zich achter de microprocessorkaart bevindt. Het numerieke display toont nu horizontale lijnen, anders verticaal.

Zodra het stuk rubber is verwijderd, mag het dompelelement alleen werken wanneer de compressor in werking is (behalve in de ontdooimodus). Bovendien is de aanvoertemperatuur beperkt tot maximaal 60°C.

Inbedrijfstelling en afstelling

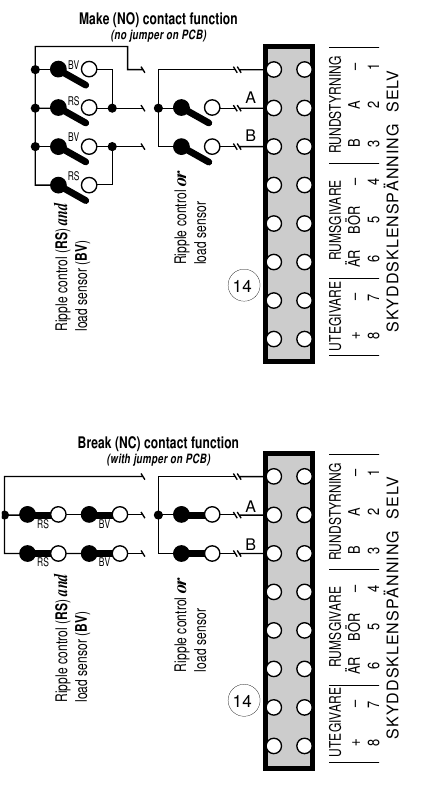

Gecentraliseerde belastingregeling en belastingsmonitor
De vermogensstappen van het dompelelement kunnen worden losgekoppeld door middel van een belastingssensor of een gecentraliseerd belastingregelrelais. Dit kan worden gedaan met zwevende maak- of breekcontacten, aangesloten op het klemmenblok (14). De vereiste contactfunctie wordt gekozen met een jumper op de PCB achter het voorpaneel (zie hieronder). De warmtepomp wordt geleverd zonder jumper op zijn plaats, d.w.z. voor maakcontactfunctie.
Met deze opstelling veroorzaakt een open extern contact geen vermogensuitschakeling.


De onderstaande tabel beschrijft vermogensuitschakeling.

Bediend extern contact	Uitgeschakelde vermogensstap
A *	Contactor 69 (Zwart circuit)
B	Contactor 67 en 69 (Wit en zwart circuit)
A + B	Contactor 10, 67 en 69 (Bruin, wit en zwart circuit)

* Alleen met 13,5 kW dompelelement vermogen
Als zowel een belastingssensor als een gecentraliseerde belastingregeling moeten worden gebruikt, moeten de contactfuncties voor beide hetzelfde zijn (beide maak of beide breek). De contacten moeten parallel worden aangesloten voor de maakcontactfunctie en in serie voor de breekcontactfunctie.

Voorbereidingen
Controleer of de schakelaar (8) op "0" staat".
Controleer of de kleppen (44) en (50) volledig open zijn en of de temperatuurbegrenzer (6) niet is uitgevallen (druk de knop stevig in).
Vul de condenswater slang (97) met een beetje water om te voorkomen dat deze lawaai maakt. Dit gebeurt door de slang los te maken die zich op de afvalwaterpijp (98) bevindt en water in het uiteinde van de slang te gieten, zodat er een waterdichte afsluiting ontstaat. Plaats de slang terug.

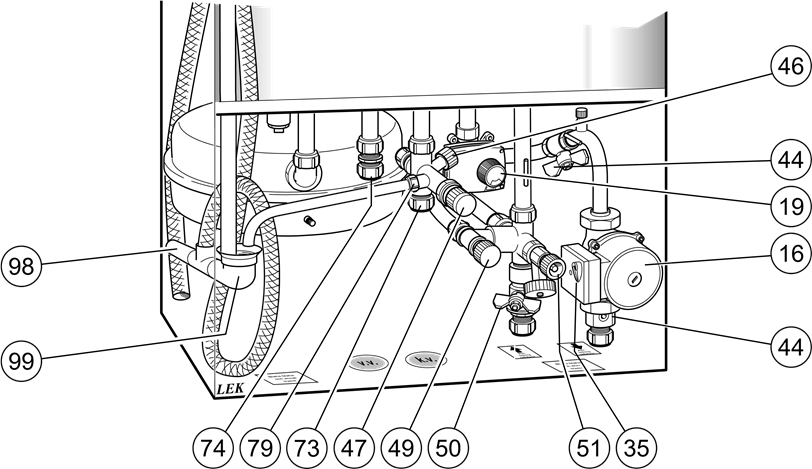

Het vullen van de boiler en het verwarmingssysteem

• De boiler wordt gevuld door eerst een warmwaterkraan te openen en vervolgens de vulklep (46) volledig te openen. Deze klep moet dan volledig open blijven staan. Wanneer er water uit de warmwaterkraan komt, kan deze worden gesloten.
• Open de vulklep (49). Het boilergedeelte van de warmtepomp en het radiatorsysteem zijn nu gevuld met water.
• Na een tijdje zal de manometer (42) een stijgende druk aangeven. Wanneer de druk 2,5 (bar) bereikt (ongeveer 25 mvp), begint er een mengsel van lucht en water uit de veiligheidsklep (52) te komen. De vulklep wordt dan gesloten (49).
• Draai de veiligheidsklep (52) totdat de boilerdruk het normale werkbereik bereikt (0,5 - 1,5 bar).

Het ontluchten van het verwarmingssysteem

• Ontlucht de elektrische boiler via de veiligheidsklep (52) en de rest van het verwarmingssysteem via de betreffende ontluchtingskleppen.
• Blijf bijvullen en ontluchten totdat alle lucht is verwijderd en de druk correct is.

Starten

• Zet de schakelaar (8) op "R". In deze modus is de elektronica losgekoppeld, dus het displayvenster is niet verlicht. De thermostaat (3) opent op 68°C in deze modus.
• Stel de shunt (19) met de hand in (druk op de knop en draai eraan).
• Wanneer de kamertemperatuur boven 16°C komt, zet u de schakelaar (8) op "1". LET OP! Het display is mogelijk nog steeds niet verlicht, dit gaat automatisch aan wanneer de boilertemperatuur een paar graden is gedaald. De compressor heeft een startvertraging van minimaal 20 minuten.
• Reset de shunt (19) met de hand (draai aan de knop totdat deze "eruit springt").
• Stel de gedimensioneerde capaciteit (35) in op de circulatiepomp (16). Zie het gedeelte "Leidingaansluitingen " "Pomp- en drukvaldiagram". Zorg ervoor dat de schakelaar zich niet in een tussenpositie bevindt.

De ventilatie instellen
Ventilatiestromen en ventilatortransformatorinstellingen worden gegeven op de ventilatietekening.

• Om de ventilatorcapaciteit te wijzigen, verplaatst u de aansluitkabel van de afzuigventilator op de ventilatortransformator (54) indien nodig. Om een zo laag mogelijk geluidsniveau te garanderen, stelt u de ventilator in op de laagst mogelijke capaciteit.
• Zorg ervoor dat alle buitenluchttoevoeropeningen volledig open zijn.
• Stel de juiste ventilatiestromen in op de afzuigventielen

Herijking
Er komt aanvankelijk lucht vrij uit het warme water en ontluchting kan noodzakelijk zijn. Als er borrelende geluiden uit de warmtepomp te horen zijn, moet het hele systeem verder worden ontlucht. LET OP! De veiligheidsklep (52) fungeert ook als een handmatige ontluchtingsklep. Bedien deze met zorg, omdat deze snel opent. Wanneer het systeem stabiel is (correcte druk en alle lucht verwijderd), kan het automatische verwarmingsregelsysteem naar behoefte worden ingesteld. Zie het gedeelte "Kamertemperatuur" "Het instellen van het automatische verwarmingsregelsysteem" en "Voorpaneel".

Het aftappen van het warme systeem
Het warme water kan worden afgetapt via de aftapkraan (51) met behulp van een R15(1/2") slangkoppeling. Verwijder de afdekking (80) van de klep. Schroef nu de slangkoppeling erop en open de klep (51).
Open de veiligheidsklep (52) om lucht in het systeem te laten.

Het leegmaken van de boiler
Om de boiler leeg te maken, gaat u als volgt te werk:

• Koppel de overloopbuis los van de afvoeraansluiting (79) en sluit in plaats daarvan een slang aan op een afvoerpomp. Indien er geen afvoerpomp beschikbaar is, kan het water in de overloop trechter (99) worden geloosd.
• Open de veiligheidsklep (47).
• Open een warmwaterkraan om lucht in het systeem te laten. Als dit niet genoeg is, draai dan een buiskoppeling (74) aan de warmwaterzijde los en trek de buis eruit.

Het instellen van het automatische verwarmingsregelsysteem

Verwarmingscurve offset -2

Verwarmingscurve offset 0

Verwarmingscurve offset +2

Instellen met behulp van diagrammen
FIGHTER 310P is uitgerust met buitentemperatuur geregelde automatische regelingen. Dit betekent dat de aanvoertemperatuur wordt geregeld in relatie tot de huidige buitentemperatuur.
De relatie tussen buitentemperatuur en aanvoertemperatuur wordt ingesteld met de knoppen "Verwarmingscurve selectie" en "Offset, verwarmingscurve".
Het diagram is gebaseerd op de gedimensioneerde buitentemperatuur in het gebied en de gedimensioneerde aanvoertemperatuur van het verwarmingssysteem. Wanneer deze twee waarden elkaar ontmoeten, kan de helling van de verwarmingsregeling worden afgelezen.
Stel de "Offset, verwarmingscurve" dienovereenkomstig in. Een geschikte waarde voor vloerverwarming is -1 en voor radiatorsystemen 2.
Zie ook het gedeelte "Kamertemperatuur".

Omgaan met storingen

In geval van een storing of operationele verstoring, controleer eerst de onderstaande punten:

Lage temperatuur of gebrek aan warm water
LET OP! De warmwatercapaciteit kan 24 uur worden verhoogd door op knop (18) te drukken.

• Grote hoeveelheden warm water zijn gebruikt.
• Circuit of hoofd-MCB is uitgeschakeld.
• Mogelijke aardlekschakelaar is uitgeschakeld.
• Schakelaar (8) ingesteld op "0".
• MCB (7) is uitgeschakeld. Zie het gedeelte "Omgaan met storingen" "De miniatuurstroomonderbrekers resetten".
• Geactiveerde temperatuurbegrenzer (6). (Neem contact op met de service)
• Schakelaar (25) niet correct ingesteld.
• Gesloten of gesmoorde vulklep (46) op de waterverwarmer.

Lage of geen ventilatie

• Ontdooiingsmodus, lamp (31) brandt constant; zie "Indicaties op het numerieke display".
• Filter (63) verstopt (mogelijk vervangen).
• Afvoerluchtinrichting geblokkeerd of te veel gesmoord.
• Circuit of hoofd-MCB is uitgeschakeld.
• Mogelijke aardlekschakelaar is uitgeschakeld.
• MCB (7) is uitgeschakeld. Zie het gedeelte "Omgaan met storingen" "De miniatuurstroomonderbrekers resetten".

Lage kamertemperatuur

• Circuit of hoofd-MCB is uitgeschakeld.
• Mogelijke aardlekschakelaar is uitgeschakeld.
• MCB (7) is uitgeschakeld. Zie het gedeelte "Omgaan met storingen" "De miniatuurstroomonderbrekers resetten".
• Geactiveerde temperatuurbegrenzer (6). (Neem contact op met de service)
• Automatische regelsysteeminstellingen niet correct (40).
• Circulatiepomp (16) gestopt. Zie het gedeelte "Omgaan met storingen" "De pomp starten".
• Lucht in boiler of systeem.
• Sluit klep (44) en (50) in het radiatorkanaal.
• Initiële druk in expansievat te laag. Dit wordt aangegeven door lage druk op de drukmeter (42). Neem contact op met de installateur.

Hoge kamertemperatuur

• Automatische verwarmingsregelsysteeminstellingen niet correct.

Positie "R" van de aan/uit-schakelaar

Wanneer de schakelaar op "R" staat, zijn de compressor en elektronische bedieningselementen van de warmtepomp uitgeschakeld.
De ventilator is in werking en de dompelaar wordt geregeld door een afzonderlijke thermostaat.
Het numerieke display is uitgeschakeld. Het automatische verwarmingsregelsysteem is niet in werking, dus handmatige shuntbediening is vereist. Dit wordt uitgevoerd door op de shuntmotorknop te drukken en deze vervolgens in de gewenste positie te draaien.
LET OP!
Vergeet bij terugkeer naar de normale modus niet de shuntknop terug te zetten naar de oorspronkelijke positie door aan de knop te draaien totdat deze "eruit springt".
Het display kan uit blijven wanneer u terugkeert naar de normale modus. Dit komt doordat de boilertemperatuur hoger is dan het normale werkgebied van de warmtepomp. Het display gaat branden wanneer de boilertemperatuur weer daalt naar normaal.

Als de operationele storing niet kan worden verholpen met behulp van het bovenstaande, moet een installatiemonteur worden gebeld.
Zet indien nodig de schakelaar op R" (handmatige shuntbediening noodzakelijk).

Indicaties op het display
Foutcode A-01 op het numerieke display

• Indicatie dat het luchtfilter moet worden gereinigd (foutcode wordt om de drie maanden weergegeven).
  Wanneer het filter is gereinigd, reset u de foutcode door de warmtepomp uit en weer in te schakelen.

Foutcode A-03 op het numerieke display
Een hoge- of lagedrukpressostaat in het koelmiddelcircuit is uitgeschakeld, zie het gedeelte "Pressostaten resetten".

• Hogedrukpressostaat: Instellingen voor "Verwarmingscurve selectie" en "Verwarmingscurve offset" te hoog (ook te zien op kanalen 6 en 7 op het numerieke display). Zie ook het gedeelte "Kamertemperatuur".
• Lagedrukpressostaat: Ventilatiestroom te laag of niet genoeg koelmiddel.
  Wanneer de oorzaak van de storing is verholpen, moet de foutcode van het display worden gewist door de warmtepomp uit en weer in te schakelen..

Middelste lampje brandt

• Ontdooien.
  Wanneer er te veel ijs op de verdamper zit, vindt ontdooiing plaats. Hierna start de compressor automatisch als verwarming nodig is. Frequente ontdooiing is een teken van verstopte ventilatie of een vuil filter. Zie het gedeelte "Onderhoudsroutines" "Het luchtfilter reinigen".

Foutcode A- 011
Wanneer de codes A-03 en A-01 tegelijkertijd actief zijn, wordt deze code weergegeven.

LET OP!
Het serienummer van het product moet altijd worden vermeld bij alle correspondentie met NIBE.
089_ _ _ _ _ _ _ _ _ _ _

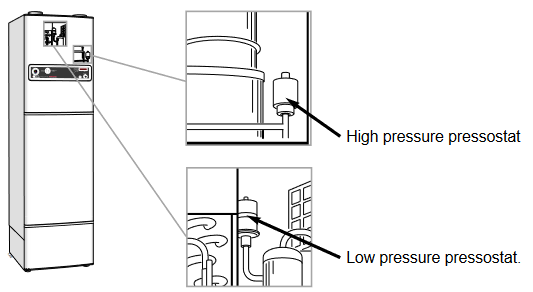

Pressostaten resetten
Om een geactiveerde drukschakelaar te resetten, drukt u op de knop aan de bovenkant ervan; zie diagram. De drukschakelaars zijn bereikbaar via de opening van het filtertoegangspaneel.
Normaal gesproken reset deze schakelaar automatisch, dus er is geen resetknop.

De miniatuurstroomonderbrekers resetten
De MCB is toegankelijk achter het bovenste voorste toegangspaneel en bevindt zich links van het paneel. De normale modus van de MCB is "1" (omhoog).

Hoge afvoerluchttemperatuur
Als de afvoerluchttemperatuur (af te lezen op kanaal 5) slechts onbeduidend lager is dan de kamertemperatuur op hetzelfde moment dat de compressor in werking is, duidt dit op een waarschijnlijke storing in het koelmiddelcircuit of de controller ervan. Vraag een service aan.
Wanneer de compressor niet in werking is, bevindt de afvoerluchttemperatuur zich ongeveer op hetzelfde niveau als de kamertemperatuur.

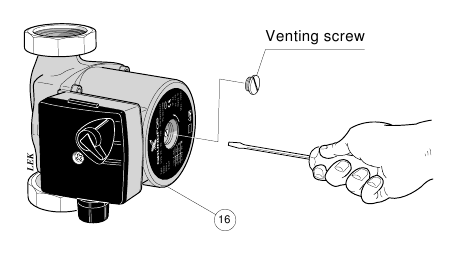

De circulatiepomp helpen starten

• Schakel FIGHTER 310P uit door de schakelaar (8) naar "0" te draaien.
• Verwijder de onderste voorklep.
• Draai de ontluchtingsschroef los met een schroevendraaier. Houd een doek rond het schroevendraaierblad, omdat er een bepaalde hoeveelheid water kan uitlopen.
• Steek een schroevendraaier in en draai de pomprotor.
• Draai de ontluchtingsschroef vast
• Start FIGHTER 310P en controleer of de circulatiepomp draait.
  Het is meestal gemakkelijker om de circulatiepomp te starten met FIGHTER 310P in werking, schakelaar (8) ingesteld op "1". Als het helpen starten van de circulatiepomp wordt uitgevoerd terwijl FIGHTER 310P in werking is, wees dan voorbereid op het schokken van de schroevendraaier wanneer de pomp start.

Service

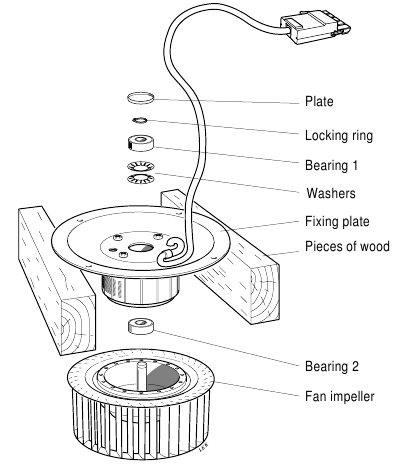

De ventilatorlagers vervangen

Na enkele jaren gebruik kunnen de ventilatorlagers lawaaierig worden. Als dit gebeurt, kunnen ze gemakkelijk worden vervangen.

• Verwijder de ventilator zoals beschreven onder "Onderhoudsroutines" "De ventilator reinigen". De kleine plaat kan worden verwijderd met een scherp voorwerp.
• Verwijder de borgring en plaats de ventilator op twee stukken hout (tegen de bevestigingsplaat).
• Tik voorzichtig op het uiteinde van de ventilatorwaaieras met een hamer en stempel om de ventilatorwaaier te verwijderen.
• Trek de twee lagers eraf.
• Monteer nieuwe standaardlagers van type 608 - 2RS of alternatief 608 - 2Z, de lagers zijn op voorraad bij goede bouwmarkten. Zorg ervoor dat u de veerringen installeert met de "bovenkanten" naar elkaar gericht, zoals weergegeven.
• Monteer de ventilator in omgekeerde volgorde.
• Zet de ventilator vast met de schroeven en steek de stekker in de connector.

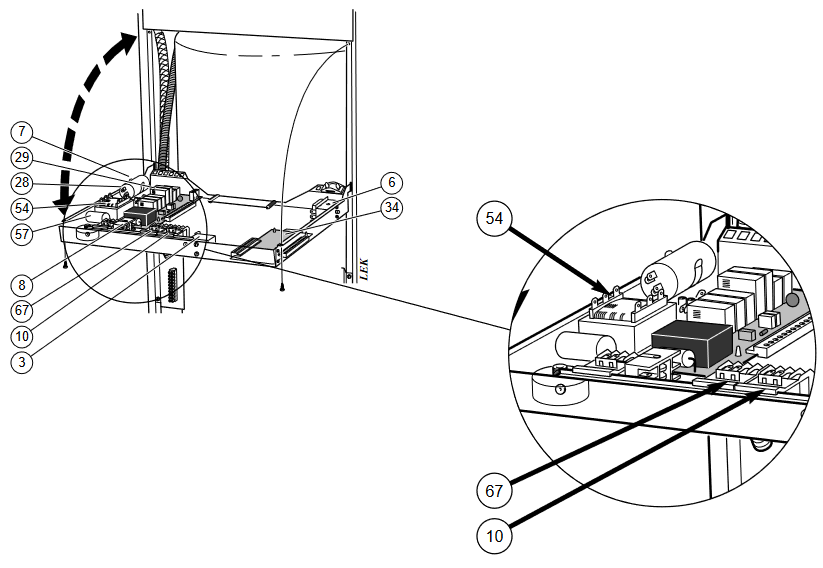

Het voorpaneel openen
Om het voorpaneel te laten zakken, draait u de twee schroeven aan de bovenkant van het paneel los. Het paneel kan vervolgens in de horizontale positie worden neergelaten (waar het rust op stoppers aan beide zijden van het voorpaneel).

Koelmiddelsysteem
Werkzaamheden aan het koelmiddelsysteem moeten worden uitgevoerd door bevoegd personeel in overeenstemming met de relevante wetgeving inzake koelmiddelen, aangevuld met aanvullende eisen voor ontvlambaar gas, bijvoorbeeld productkennis en service-instructies voor gassystemen met ontvlambare gassen.

Locaties van componenten

Elektrisch schakelschema

De output wijzigen
8,0 kW naar 6,0 kW
Verplaats kabel "67A1-12" van positie "A1" contactor (67) naar de geparkeerde positie, positie "14", op dezelfde contactor, zie outputoptie "6 kW".

8,0 kW naar 9,0 kW
Sluit de vastgeklemde witte kabel "1" (moefmarkering) aan op positie "1" op contactor (67), zie outputoptie "9,0 kW".

Lijst van onderdelen

1. Dompelaar 9 kW

3. Bedrijfsthermostaat, back-upverwarming

6. Temperatuurbegrenzer
7. MCB, circulatiepomp, automatisch verwarmingssysteem en compressor
8. Schakelaar, posities 0 - 1 - R
9. Aansluitblok, stroomvoorziening
10. Contactstap 1
11. Aansluitblok, docking

13. Aansluitblok
14. Aansluitblok
15. Buitensensor
16. Circulatiepomp
17. Ontluchtingsschroef, circulatiepomp
18. Drukknop, "Extra warm water"
19. Shuntmotor met handwiel
20. Aansluiting, afzuigventilator

24. Ruimte voor dompelaar 4,5 kW
25. Keuzeschakelaar voor bedrijfsmodus
26. Motorbeveiliging, compressor
27. Compressor
28. Bedrijfscondensator, compressor
29. Relaiskaart met voedingseenheid
30. Indicatielampje, "Compressor"
31. Indicatielampje, "Ontdooien"
32. Indicatielampje, "Dompelaar"
33. Hogedrukpressostaat
34. Microprocessorkaart
35. Capaciteitsinstelling, circulatiepomp
36. Ventilator, afvoerlucht
37. Knop, "Verwarmingscurve selectie"

38. Knop, "Verwarmingscurve offset"
39. Drukknop, "Kanaalselectie"
40. Numeriek display met bedieningskaart erachter
41. Lagedrukpressostaat
42. Drukmeter, boiler
43. Shuntklep
44. Afsluiter, pomp en aanvoerleiding radiatorcircuit

46. Vulklep, boiler
47. Veiligheidsklep, boiler
48. Expansieklep
49. Gecombineerde vul- en terugslagklep, verwarmingssysteem
50. Afsluiter, retourleiding radiatorcircuit
51. Aftapkraan, verwarmingssysteem
52. Veiligheidsklep, verwarmingssysteem
53. Vacuümklep (verborgen)
54. Ventilatortransformator, capaciteitsschakeling
55. Indicatielampje, "Dompelaar"
56. Indicatielampje "Circulatiepomp"
57. Startcondensator, afzuigventilator
58. Trekontlasting, dockingkabel
59. Trekontlasting, voedingskabel
60. Ventilatormodule
61. Dockingaansluiting, vereist speciale pijp van NIBE
62. Verdamper
63. Luchtfilter (filtertype G2)

65. Droogfilter met tank
66. Typeplaatje
67. Contactstap 2
68. Compressorverwarming

Afmetingen

Afmetingen en uitzetcoördinaten

A, B en C: Zie "Aansluiting" in "Lijst van onderdelen". Leidingen mogen niet vanaf de vloer worden aangelegd in het gebied dat is aangegeven met stippen.

Meetprincipe

Technische specificaties

Hoogte (excl. voet: 15 - 40 mm)	2 095 mm
Vereiste plafondhoogte	2 185 mm
Breedte	600 mm
Diepte	615 mm
Gewicht	195 kg
Totaal volume	240 liter
Volume dubbele mantel	70 liter
Volume boiler	170 liter
Voedingsspanning	400 V~ 3-fase + N
Vermogen dompelaar	9,0 kW (schakelbaar)
Nominaal vermogen, circulatiepomp	100 W
Nominaal vermogen afzuigventilator	130 W
Nominaal vermogen, compressor	550 W
Beschermingsklasse	IP 21
Max. druk in opslagverwarmer	0,9 MPa (9 (bar)
Max. druk in dubbele mantel volume	0,25 MPa (2,5 (bar)
Uitschakelwaarde, hogedrukpressostaat	2,45 MPa (24,5 (bar)
Uitschakelwaarde, lagedrukpressostaat	0,15 MPa (1,5 (bar)
Ontwerpdruk in dubbele mantel volume	0,25 MPa (2,5 (bar)
Volume koelmiddel	420 g
Type koelmiddel	R290 (propaan)
Inschakeltemperatuur compressor	49°C (geregeld door aparte sensor)
Uitschakeltemperatuur compressor	52°C
Inschakeltemperatuur dompelaar	47 – 62°C *(47 – 57)
Uitschakeltemperatuur dompelaar	50 – 65°C *(50 – 60)
Geluidsniveau in de stookruimte	45 – 50 dBA

* Zie de sectie "Elektrische aansluiting" "Blokkeren van de werking van de dompelaar"

Accessoires

Bovenkast
Bovenkast hoog 332 mm.
Bovenkast laag 242 mm.
Laag en hoog kunnen worden gecombineerd. Inbouwhoogte 332 532 mm.

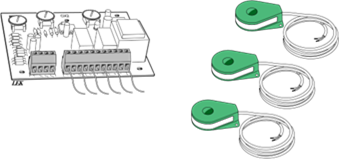

Belastingsmonitor
Bij tijdelijke hoge stroomafname schakelt de belastingsmonitor delen van de elektrische output van FIGHTER 310P uit om de hoofdzekeringen van het gebouw te beschermen.

KAMERSENSOR RG 10
In sommige gevallen kan een kamersensor worden gebruikt als aanvulling op het gewone automatische regelsysteem.

Docking kits
Er zijn docking kits beschikbaar voor het aansluiten van andere warmtebronnen op de warmtepomp.

Upgrade kit dompelaar ES
Wordt gebruikt om het vermogen van de dompelaar te verhogen van max. 9 kW tot max. 13,5 kW.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Nibe FIGHTER 310P Handleiding

Beschikbare talen
